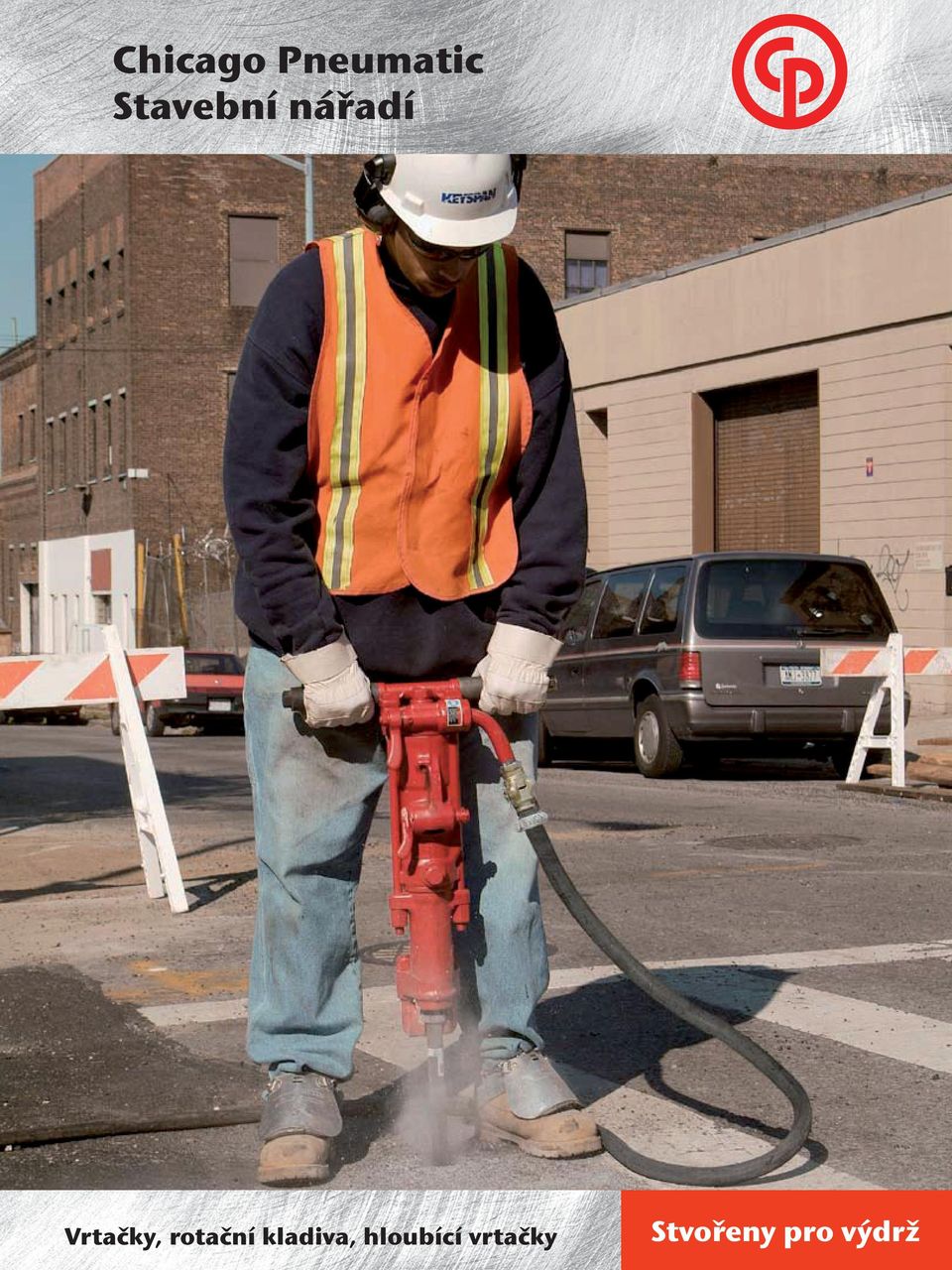

1 Chicago Pneumatic Stavební nářadí Vrtačky, rotační kladiva, hloubící vrtačky Stvořeny pro výdrž

2 Vrtačky, rotační kladiva Nejdůležitější vlastnosti Kompaktní a lehké vrtačky řady CP jsou nářadí, která jsou schopna vyvrtat díry s průměrem od 8 až do 44, a která mohou být používána pro lehké sekací operace. Model CP 0009 je matkou všech malých vrtaček. Musí se jednat o jedno z nejvíce kopírovaných modelů pneumatického nářadí, které je k dispozici na trhu, protože žádná jiná konstrukce by nemohla spojit takový výkon s tak malou a snadno použitelnou vrtačkou. Jedná se o klíčový produkt vyrobený společností Chicago Pneumatic, což je přední výrobce pneumatického nářadí v USA. Pro pracovní aplikace, u kterých musíte mít k dispozici větší výkon, je vhodným nářadím model CP Rotační kladiva CP 0009 CP 0014 Tlačítko pro vypnutí otáčení CP 0009 Rychlovýměnný držák CP 0009 A Vynikající poměr výkonu a hmotnosti usnadňuje a urychluje vrtání děr ve srovnání s elektrickými rotačními kladivy. Rychlovýměnný držák, který zajišťuje jednoduchou a rychlou výměnu vrtáků, vyhovuje všem různým typům vrtacích a sekacích pracovních aplikací. Zabudovaná maznice zaručující nepřetržité mazání. Spouštěč s regulací zaručuje přesnou ovladatelnost. Nízká spotřeba stlačeného. Verze A a F jsou vybaveny tlačítkem, které umožní zastavení otáčení, čímž dojde k přeměně z vrtacího nářadí na sekací nářadí. Verze AC a CS mohou být přeměněny z vrtacího na sekací nářadí výměnou pracovního nástroje. CP 0009 CS Píst zaručuje plynulý provoz a delší provozní životnost nářadí. K dispozici je také tlumič, který snižuje hlučnost nářadí. Otáčení doprava. Model CP 0009 je vybaven adaptérem SDS, a proto může být použit s vrtáky pro elektrická kladiva. Model CP 0009 je používán pro vrtání děr s průměrem od 8 do 25 a hloubkou až 300. U průměrů větších než 25 doporučujeme ovšem nejdříve provést zkoušku, aby bylo zabráněno nadměrnému opotřebování. Malá velikost, snadná obsluha Rotační kladiva CP 0014 CP 0014 Pružinový držák CP 0014 RRBS Dokonalý poměr výkonu a hmotnosti. Píst se šesti drážkami poskytuje dostatečně velké nosné plochy zaručující dlouhou provozní životnost. Tlumení pístu zaručuje plynulý provoz nářadí a jeho dlouhou životnost. Pružinový držák. Rukojeť ve tvaru D s vnějším spouštěcím spínačem. Velká zabudovaná olejová komora v rukojeti zaručuje nepřetržité mazání. Spouštěč s regulací zaručuje přesnou ovladatelnost. K dispozici je také tlumič snižující hlučnost nářadí. Otáčení doprava.

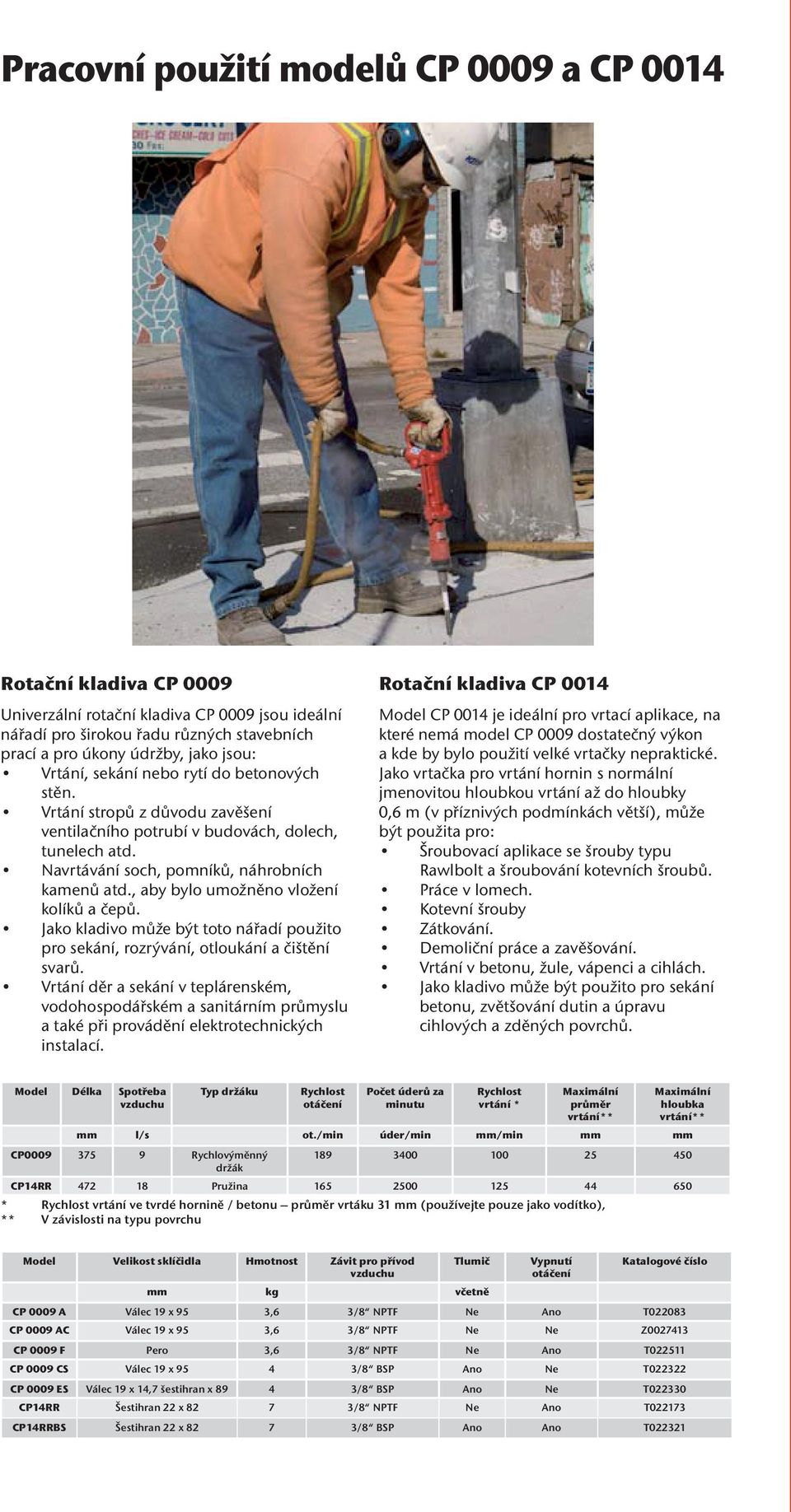

3 Pracovní použití modelů CP 0009 a CP 0014 Rotační kladiva CP 0009 Univerzální rotační kladiva CP 0009 jsou ideální nářadí pro širokou řadu různých stavebních prací a pro úkony údržby, jako jsou: Vrtání, sekání nebo rytí do betonových stěn. Vrtání stropů z důvodu zavěšení ventilačního potrubí v budovách, dolech, tunelech atd. Navrtávání soch, pomníků, náhrobních kamenů atd., aby bylo umožněno vložení kolíků a čepů. Jako kladivo může být toto nářadí použito pro sekání, rozrývání, otloukání a čištění svarů. Vrtání děr a sekání v teplárenském, vodohospodářském a sanitárním průmyslu a také při provádění elektrotechnických instalací. Rotační kladiva CP 0014 Model CP 0014 je ideální pro vrtací aplikace, na které nemá model CP 0009 dostatečný výkon a kde by bylo použití velké vrtačky nepraktické. Jako vrtačka pro vrtání hornin s normální jmenovitou hloubkou vrtání až do hloubky 0,6 m (v příznivých podmínkách větší), může být použita pro: Šroubovací aplikace se šrouby typu Rawlbolt a šroubování kotevních šroubů. Práce v lomech. Kotevní šrouby Zátkování. Demoliční práce a zavěšování. Vrtání v betonu, žule, vápenci a cihlách. Jako kladivo může být použito pro sekání betonu, zvětšování dutin a úpravu cihlových a zděných povrchů. Model Délka Spotřeba Typ držáku Rychlost otáčení Počet úderů za minutu Rychlost vrtání * Maximální průměr vrtání** Maximální hloubka vrtání** l/s ot./min úder/min /min CP Rychlovýměnný držák CP14RR Pružina * Rychlost vrtání ve tvrdé hornině / betonu průměr vrtáku 31 (používejte pouze jako vodítko), ** V závislosti na typu povrchu Model Velikost sklíčidla Hmotnost Závit pro přívod Tlumič kg včetně Vypnutí otáčení Katalogové číslo CP 0009 A Válec 19 x 95 3,6 3/8 NPTF Ne Ano T CP 0009 AC Válec 19 x 95 3,6 3/8 NPTF Ne Ne Z CP 0009 F Pero 3,6 3/8 NPTF Ne Ano T CP 0009 CS Válec 19 x /8 BSP Ano Ne T CP 0009 ES Válec 19 x 14,7 šestihran x /8 BSP Ano Ne T CP14RR Šestihran 22 x /8 NPTF Ne Ano T CP14RRBS Šestihran 22 x /8 BSP Ano Ano T022321

4 Vrtačky, hloubící vrtačky Nejdůležitější vlastnosti Vrtačky Chicago Pneumatic jsou ideální nářadí pro všechny ručně prováděné vrtací operace. Vrtačky řady CP mají zaoblenou konstrukci a malou spotřebu stlačeného, což je velmi ceněno. Zaoblený profil, boční vývod a plochá zadní část usnadňují manipulaci s tímto nářadím. Vysoký výkon, odolnost a nízké náklady na údržbu jsou při těžbě kamene nezbytné. Konstrukce řady CP se vyznačuje kvalitnějším systémem části ventilu a válce, což pomáhá udržovat konstantní rychlost vrtání během dlouhé provozní životnosti nářadí. Pracovní části jsou neustále chráněny účinným mazacím systémem. CP 0022 CP 0032 CP 0069 Pohodlné rukojeti CP 0022 CP 0032 CP 0069 Některé funkce jsou shodné jako u modelu CP 0032, ale mají lepší parametry! Otočný spoj pro přívod stlačeného zlepšuje ovladatelnost Pružinový držák udržuje hmotnost nářadí na minimální hodnotě. Nízká hmotnost a výkon Nízká spotřeba stlačeného Sdružená ovládací páčka ventilátoru a regulace otáček zaručuje snadnou obsluhu. Nabídka příslušenství: Rukojeť snižující vibrace. Tlumič omezující hlučnost. Pevný západkový držák poskytující dokonalou podporu objímce a redukující opotřebování. Páčka dmychadla umožňující čištění hlubokých děr. Zabudovaná maznice poskytující nepřetržité mazání. Účinné mazání. Odstupňované západkové ovládání otáček zaručuje přesnost při navrtávání děr. Vysokootáčkové vrtání. Snadná údržba. Nabídka příslušenství: Pohodlné rukojeti. Tlumič omezující hlučnost. Mokré vrtání. Model Délka Spotřeba Typ držáku Rychlost otáčení Počet úderů za minutu Rychlost vrtání * Maximální průměr vrtání** Maximální hloubka vrtání** l/s ot./min úder/min /min m CP Pružina ,4 CP Západka CP Západka * Rychlost vrtání ve tvrdé hornině / betonu průměr vrtáku 31 (používejte pouze jako vodítko), ** V závislosti na typu povrchu Model Velikost sklíčidla Hmotnost Závit pro přívod Tlumič Katalogové číslo kg CP 0022 Šestihran 22 x Otočný spoj 1/2 - T CP 0022 Šestihran 22 x Otočný spoj 1/2 - T CP 0032 Šestihran 22 x Otočný spoj 3/4 Na přání T CP 0032 Šestihran 22 x Otočný spoj 3/4 Na přání T CP 0032 S TLUMIČEM Šestihran 22 x ,5 Otočný spoj 3/4 Standard T CP 0032 Šestihran 25 x Otočný spoj 3/4 Na přání T CP 0069 Šestihran 22 x Otočný spoj 3/4 Na přání T CP 0069 PRO MOKRÉ VRTÁNÍ Šestihran 22 x Otočný spoj 3/4 Na přání T CP0069 Šestihran 25 x Otočný spoj 3/4 Na přání T022259

5 Pracovní použití modelů CP 0022, 0032 a 0069 Tlumič CP 0022 Malá hloubící vrtačka Model CP 0022 poskytuje kombinaci nízké hmotnosti a výkonu, což z něj vytváří ideální univerzální vrtačku pro: úkony údržby veřejné služby vrtání z lešení Je vhodná zejména pro pracoviště, na kterých je omezena dodávka stlačeného a na kterých je rozhodující nízká hmotnost nářadí. CP 0032 Střední hloubící vrtačka Model CP 0032 špičkovým nářadím ve své třídě. Toto nářadí je ideální pro: Vrtání děr pro výbušniny. Výkopové práce. Práce v šachtách. Vrtání v lomech. Rubání. Stavby silnic. Model CP 32 je z hlediska designu a vysokého výkonu zdaleka nejpoužívanější volbou společností pracujících v komunálních službách v USA, protože se vyznačuje hmotností pouze 25 kg a malou spotřebou stlačeného 48 l/s. Model CP 32 je používán v nejnáročnějších lomech na celém světě. CP 0069 Velká hloubící vrtačka Model CP 0069 je výkonnější nářadí pro všechny typy hornin a pracovní aplikace, u kterých je velmi důležitá vysoká rychlost průniku do materiálu. Vyznačuje se velkou silou úderu a spojuje v sobě vysokou rychlost vrtání s dokonalou přesností vyvrtané díry. Typické pracovní aplikace: Vrtání děr pro výbušniny. Výkopové práce. Práce v šachtách. Vrtání v lomech. Rubání. Stavby silnic. Přídavné protizávaží u modelu CP 0069 pomáhá během vrtání udržovat pracovní nástroj v dolní poloze, což znamená menší únavu pro obsluhu nářadí. Chcete-li ručně vrtat větší a hlubší díry, zvolte model CP Modely CP 32 a CP 69 pro mokré vrtání Oba modely CP 32 a CP 69 mohou být použity pro mokré vrtání. Oba jsou opatřeny tepelně zušlechtěným válcem s vyměnitelnou ocelovou válcovou vložkou. Proplachování je prováděno pomocí dvou soustředných trubic, vnější je používána pro vzduch a vnitřní pro vodu. To znamená, že proplachovací vzduch je k dispozici ihned, jakmile bude zapnut přívod stlačeného. Konstrukce zabraňuje vniknutí vody do rázového mechanismu vrtačky. Modely CP 32 a CP 69 pro mokré vrtání jsou stejné jako standardní vrtačky pro suché vrtání kromě otvoru pro přívod vody a vnitřního proplachovacího potrubí. Všechna nářadí jsou opatřena spojkami pro přívod 20 (3/4 ) a spojkami pro přívod vody 12,5 (1/2 ). Standardní modely CP 32 a CP 69 mohou být upraveny na modely pro mokré vrtání. Sady pro přestavbu: CP 0032 = R CP 0069 = Z Západkový držák

6 Sekáče a příslušenství CP 0009 A, AC, CS Upínací stopka: Šestihran 22 x 82,5 Popis Velikost vrtáku Hloubka vrtání Katalogové číslo Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny Popis Šířka hrotu Celková délka Katalogové číslo Špice Úzký sekáč Široký sekáč CP 0009 ES Upínací stopka: Válec 19 šestihran 14,7 x 89 Popis Velikost vrtáku Hloubka vrtání Katalogové číslo Vrták do horniny Vrták do horniny Vrták do horniny Vrták do horniny

7 CP 0014, CP 0022 Upínací stopka: Šestihran 22 x 82,5 Průměr nástroje Délka Katalogové číslo , , , ,05-02 CP 0022, CP 0032, CP 0069 Upínací stopka: Šestihran 22 x 108 Průměr nástroje Délka Katalogové číslo , , ,05-02 Odlučovač vody Závit pro přívod / odvod stlačeného je BSP 3/4. Odlučovač je dodáván bez spojek. Katalogové číslo Vhodné hadicové spojky (vnější závit) jsou: Evropský typ hadicových spojek se závitem BSP 3/4 nebo G 3/4. Maznice 43, Maznice 1300 Pro minerální a syntetické oleje Katalogové číslo americký typ hadicové spojky (43 oz.) Katalogové číslo evropský typ hadicové spojky (1300 ml) Antivibrační rukavice Velikost XL Velikost XXL Pro chladné prostředí, L Pro chladné prostředí, XL

8 Více než 100 roků zkušeností Společnost Chicago Pneumatic Tool navrhuje, vyrábí a prodává pneumatické nářadí již od roku Dnes nabízíme širokou škálu produktů včetně pneumatických a hydraulických kladiv, rycího nářadí, bouracích kladiv, rozbíječů betonových povrchů, vrtaček, rotačních a sekacích kladiv, kalových čerpadel a dalšího příslušenství. Začínali jsme ve městě, které tvoří část našeho názvu. Chicago Pneumatic je nyní globální firma s prodejními organizacemi po celém světě. Chcete-li získat podrobnější informace a katalog produktů značky CP, kontaktujte prosím: PMI , Chicago Pneumatic Construction Tools Právo na provádění změn technických parametrů vyhrazeno.
