TECHNICKÝ MANUÁL INTERIÉROVÉ ŽALUZIE

Rozměr: px
Začít zobrazení ze stránky:

Download "TECHNICKÝ MANUÁL INTERIÉROVÉ ŽALUZIE"

Transkript

1 TECHNICKÝ MANUÁL INTERIÉROVÉ ŽALUZIE

2 Obsah - Horizontální žaluzie System 25 3 Ovládání 4 Základní specifikace produktu 5-9 Montáž Isotra system HIT 12 Základní specifikace produktu 13 Montáž - System HIT, HIT II, Classic 14 Vyměření a montáž V-lite 51 Základní specifikace produktu Vyměření a montáž Atypická provedení žaluzií 57 Isotra system HIT II 15 Základní specifikace produktu 16 Montáž - System HIT 17 Isotra system Classic 18 Základní specifikace produktu 19 Montáž - System HIT, HIT II, Classic 20 Isolite 21 Základní specifikace produktu 22 Montáž 23 Isolite plus 24 Základní specifikace produktu 25 Montáž 26 Neoisolite 27 Základní specifikace produktu 28 Montáž 29 Cetta Základní specifikace produktu Montáž Cetta 35, 50 Economy 36 Základní specifikace produktu Vyměření a montáž Energy 43 Základní specifikace produktu 44 Vyměření a montáž 45 Woodlite Základní specifikace produktu Značka symbolizující mnohaletou tradici, nevyčíslitelné investice do vlastního vývoje, používání kvalitních materiálů, technologickou vyspělost, spolehlivou práci stovek zaměstnanců a mnoho dalších parametrů, které tvoří jeden celek finální výrobek společnosti ISOTRA. 2

3 INTERIÉROVÉ ŽALUZIE System 25 HORNÍ PROFIL Provedení s krycím a bez krycího horního profilu Variabilní systém ovládání šňůrka, řetízek, klika, motor Barevné provedení krycího profilu dle vzorníku RAL nebo potažení renolitem DOLNÍ PROFIL 3

4 System 25 Ovládání knoflík klika vnitřní meziokonní táhlo řetízek 4

5 INTERIÉROVÉ ŽALUZIE System 25 - interiérová šňůrka Základní specifikace produktu XXXX-E System 25 - knoflík Základní specifikace produktu XXXX-B 5

6 System 25 - meziskelní Základní specifikace produktu XXXX-A System 25 - řetízek Základní specifikace produktu XXXX-D 6

7 INTERIÉROVÉ ŽALUZIE System 25 - klika Základní specifikace produktu XXXX-D System 25 - motor Základní specifikace produktu XXXX-A 7

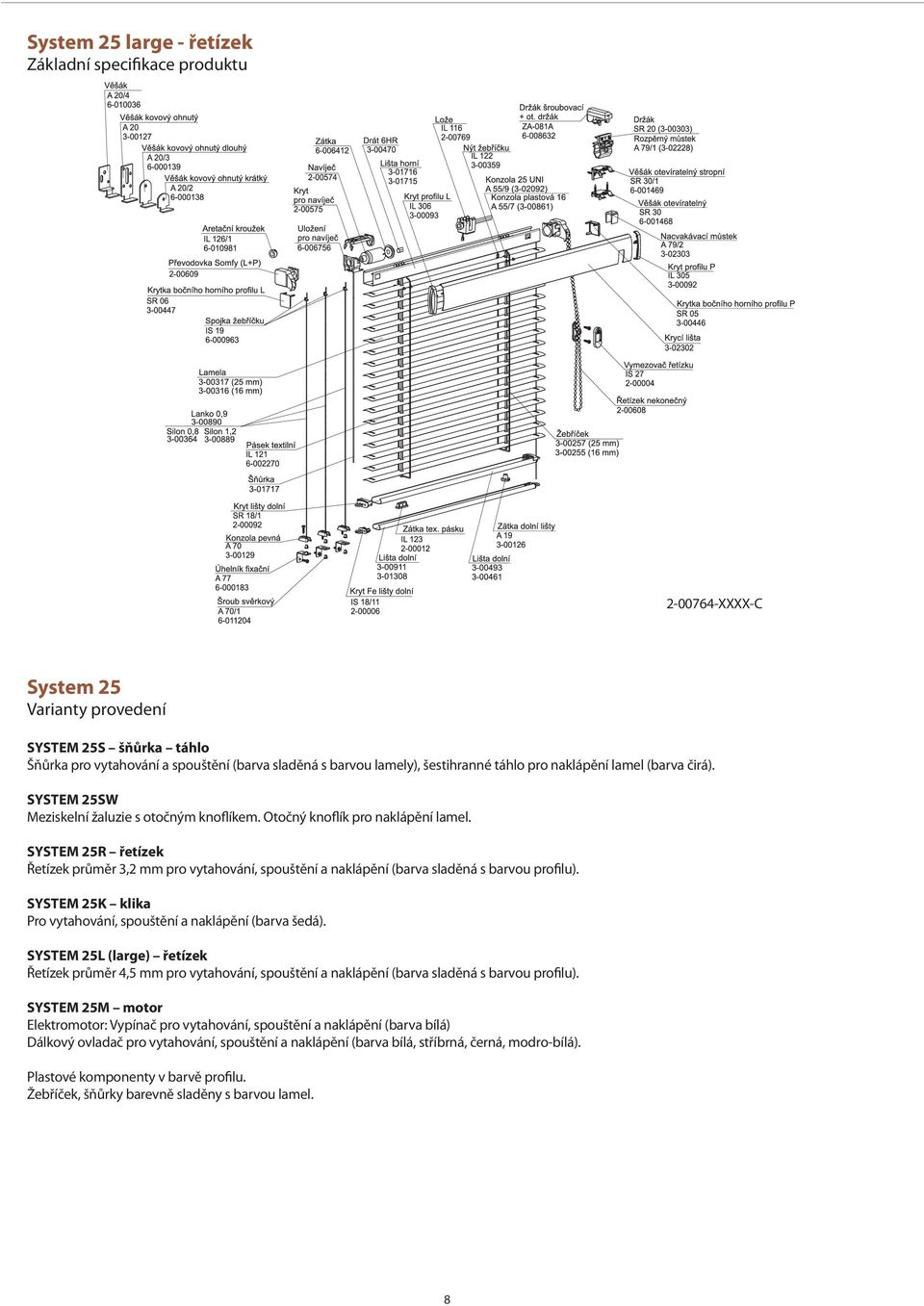

8 System 25 large - řetízek Základní specifikace produktu XXXX-C System 25 Varianty provedení SYSTEM 25S šňůrka táhlo Šňůrka pro vytahování a spouštění (barva sladěná s barvou lamely), šestihranné táhlo pro naklápění lamel (barva čirá). SYSTEM 25SW Meziskelní žaluzie s otočným knoflíkem. Otočný knoflík pro naklápění lamel. SYSTEM 25R řetízek Řetízek průměr 3,2 mm pro vytahování, spouštění a naklápění (barva sladěná s barvou profilu). SYSTEM 25K klika Pro vytahování, spouštění a naklápění (barva šedá). SYSTEM 25L (large) řetízek Řetízek průměr 4,5 mm pro vytahování, spouštění a naklápění (barva sladěná s barvou profilu). SYSTEM 25M motor Elektromotor: Vypínač pro vytahování, spouštění a naklápění (barva bílá) Dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro-bílá). Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamel. 8

9 INTERIÉROVÉ ŽALUZIE System 25 Základní specifikace produktu Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Krycí profil (varianta) SR 08/1 25 x 24 x 0,4 Fe SR 16/1 25 x 10 x 0,4 Fe IL x 49 x 0,9 Al Lamela Boční vedení Brzda provedení šíře (mm) tloušťka celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 1,2 mm ocelové lanko ø 0,9 mm silon ø 0,8 mm standartně Barva Standardní: RAL 8014 hnědá RAL 9010 bílá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 1018 zinkově žlutá RAL 3002 červená RAL 4001 červená lila RAL 5003 modrá RAL 6019 zelená Lakování v barvách RAL RAL 7038 achátově šedá RAL 8003 zlatý dub RAL 8004 kaštan RAL 9001 krémová bílá RAL 9005 černá RAL 9006 stříbrná Příplatkové: RAL 1002 pinie RAL 1015 slonová kost RAL 8004 kaštan RAL 8014 hnědá RAL 9006 stříbrná RAL 9010 bílá Renolit 1192 oregon Renolit 2052 dub tmavý Renolit 2065 mahagon Renolit 2178 dub zlatý Renolit 2179 ořech Renolit 3042 sorrento balsamico Renolit 3043 cherry amaretto Renolit 3069 borovice Renolit 3152 douglasie Renolit 3211 irský dub Renolit 3214 třešeň Renolit 4240 winchester XA dle aktuálního vzorníku silon čirá ocelové lanko šedá Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha SYSTEM 25S ,5 m 2 SYSTEM 25SW ,5 m 2 SYSTEM 25R ,5 m 2 SYSTEM 25K ,5 m 2 SYSTEM 25L SYSTEM 25M Atypická provedení nevyrábíme. 400 (textilní pásek) 600 (šňůra) 2200 (textilní pásek) 3400 (šňůra) 6 m ,5 m 2 9

10 System 25 s krycím profilem Návod na montáž ø 3,2 mm (plast) ø 3 mm (dřevo) 10

11 INTERIÉROVÉ ŽALUZIE System 25 bez krycího profilu Návod na montáž

12 Isotra System HIT HORNÍ PROFIL Optimální poměr kvalita / cena Nízká ovládací síla Barevné provedení profilu dle vzorníku RAL DOLNÍ PROFIL 12

13 INTERIÉROVÉ ŽALUZIE Isotra System HIT Základní specifikace produktu A 55/ XXXX-E Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IS 08/1 25 x 45 x 0,4 Fe IS 16/1 19 x 8 x 0,4 Fe celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva Standardní: RAL 8014 hnědá RAL 9010 bílá Standardní: RAL 8014 hnědá RAL 9010 bílá dle aktuálního vzorníku silon čirá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8003 zlatý dub RAL 8004 kaštan RAL 9006 stříbrná Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8003 zlatý dub RAL 8004 kaštan RAL 9006 stříbrná Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 13

14 Isotra System HIT Návod na montáž ø 3,2 mm (plast) ø 3 mm (dřevo)

15 INTERIÉROVÉ ŽALUZIE Isotra System HIT II HORNÍ PROFIL DOLNÍ PROFIL Nadčasový design Minimální průnik světla mezi první lamelou a horním profilem Vyšší tuhost horního profilu Nízká ovládací síla Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem 15

16 Isotra System HIT II Základní specifikace produktu A 55/ XXXX-A Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IS 08/2 27,5 x 43 x 0,4 Fe IS 16/1 19 x 8 x 0,4 Fe celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva Standardní: RAL 8014 hnědá RAL 9010 bílá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8003 zlatý dub RAL 8004 kaštan RAL 9006 stříbrná Renolit 1192 oregon Renolit 2052 dub tmavý Renolit 2065 mahagon Renolit 2178 dub zlatý Renolit 2179 ořech Renolit 3042 sorrento balsamico Renolit 3043 cherry amaretto dle aktuálního vzorníku silon čirá Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 16

17 INTERIÉROVÉ ŽALUZIE Isotra System HIT II Návod na montáž ø 3,2 mm (plast) ø 3 mm (dřevo)

18 Isotra System Classic HORNÍ PROFIL Profily z extrudovaného hliníku Atypické provedení pro šikmá a lomená okna Barevné provedení profilu dle vzorníku RAL DOLNÍ PROFIL 18

19 INTERIÉROVÉ ŽALUZIE Isotra System Classic Základní specifikace produktu A 55/ XXXX-G Ovládání Řetízek hrubý řetízek ø 4,5 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IS x 48 x 1,2 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva Standardní: RAL 8014 hnědá RAL 9010 bílá dle aktuálního vzorníku silon čirá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8004 kaštan RAL 9006 stříbrná Plastové komponenty v barvě profilu. Žebříček barevně sladěný s barvou lamely, šňůrka 1,4 mm pouze bílá a hnědá. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení vyrábíme ,5 m 2 19

20 Isotra System Classic Návod na montáž ø 3,2 mm (plast) ø 3 mm (dřevo)

21 INTERIÉROVÉ ŽALUZIE Isolite HORNÍ PROFIL DOLNÍ PROFIL Profily z extrudovaného hliníku Atypické provedení pro šikmá a lomená okna Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem Možnost elektrického ovládání Planetová převodovka pro snazší ovládání nadrozměrných žaluzií 21

22 Isolite Základní specifikace produktu XXXX-F Ovládání Řetízek hrubý řetízek ø 4,5 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro bílá) Specifikace Obchodní název Rozměr (mm) Materiál IL x 47 x 0,9 Al Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IL x 48 x 0,9 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva Standardní: RAL 8014 hnědá RAL 9010 bílá dle aktuálního vzorníku silon čirá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8004 kaštan RAL 9006 stříbrná Renolit 1192 oregon Renolit 2052 dub tmavý Renolit 2065 mahagon Renolit 2178 dub zlatý Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 2179 ořech Renolit 3042 sorrento balsamico Renolit 3043 cherry amaretto Renolit 3069 borovice Renolit 3152 douglasie Renolit 3211 irský dub Renolit 3214 třešeň Renolit 4240 winchester XA Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha 300 (řetízek) ,4 m (motor) ,4 m 2 Atypická provedení vyrábíme pouze pro ovládání s řetízkem. 22

23 INTERIÉROVÉ ŽALUZIE Isolite Návod na montáž

24 Isolite Plus HORNÍ PROFIL DOLNÍ PROFIL Elegantní design Profily z extrudovaného hliníku Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem Možnost elektrického ovládání Planetová převodovka pro snazší ovládání nadrozměrných žaluzií 24

25 INTERIÉROVÉ ŽALUZIE Isolite Plus Základní specifikace produktu A 55/ XXXX-F Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) Elektromotor vypínač pro vytahování, spouštění a naklápění (barva bílá) dálkový ovladač pro vytahování, spouštění a naklápění (barva bílá, stříbrná, černá, modro bílá) Specifikace Obchodní název Rozměr (mm) Materiál IL x 47 x 0,9 Al Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IL x 49 x 0,9 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla na objednávku Barva Standardní: RAL 8014 hnědá RAL 9010 bílá dle aktuálního vzorníku silon čirá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8004 kaštan RAL 9006 stříbrná Renolit 1192 oregon Renolit 2052 dub tmavý Renolit 2065 mahagon Renolit 2178 dub zlatý Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 2179 ořech Renolit 3042 sorrento balsamico Renolit 3043 cherry amaretto Renolit 3069 borovice Renolit 3152 douglasie Renolit 3211 irský dub Renolit 3214 třešeň Renolit 4240 winchester XA Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha 300 (řetízek) ,4 m (motor) ,4 m 2 Atypická provedení vyrábíme pouze pro provedení s řetízkem. 25

26 Isolite Plus Návod na montáž

27 INTERIÉROVÉ ŽALUZIE Neoisolite HORNÍ PROFIL Montáž pomocí rohových úchytů Možnost odklopení žaluzie za účelem pohodlného umytí okna Profily z extrudovaného hliníku DOLNÍ PROFIL Barevné provedení profilu dle vzorníku RAL nebo potažení renolitem 27

28 Neoisolite Základní specifikace produktu A 55/ Ovládání Řetízek tenký řetízek ø 3,2 mm pro vytahování, spouštění a naklápění (barva sladěna s barvou profilu) XXXX-4 Specifikace Obchodní název Rozměr (mm) Materiál IL x 47 x 0,9 Al Horní profil Dolní profil Lamela Boční vedení Montáž Brzda provedení šíře (mm) tloušťka IL x 49 x 0,9 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon ø 0,8 mm do okenního křídla ne Barva Standardní: RAL 8014 hnědá RAL 9010 bílá dle aktuálního vzorníku silon čirá Příplatková: RAL 1002 pinie RAL 1015 slonová kost RAL 8004 kaštan RAL 9006 stříbrná Renolit 1192 oregon Renolit 2052 dub tmavý Renolit 2065 mahagon Renolit 2178 dub zlatý Plastové komponenty v barvě profilu. Žebříček, šňůrky barevně sladěny s barvou lamely. Renolit 2179 ořech Renolit 3042 sorrento balsamico Renolit 3043 cherry amaretto Renolit 3069 borovice Renolit 3152 douglasie Renolit 3211 irský dub Renolit 3214 třešeň Renolit 4240 winchester XA Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha Atypická provedení nevyrábíme ,5 m 2 28

29 INTERIÉROVÉ ŽALUZIE Neoisolite Návod na montáž

30 Cetta 35 Barevné provedení lamel také v imitaci dřeva Možnost elektrického ovládání Garantovaná plocha až 10 m 2 TVAR LAMEL 30

31 INTERIÉROVÉ ŽALUZIE Cetta 35 - šňůrka Základní specifikace produktu XXXX-D Cetta 35 - klika Základní specifikace produktu XXXX-E Specifikace Obchodní název Rozměr ( mm) Materiál Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž šňůra/klika motor motor ocelové lanko P x 40 Fe P x 58 Fe P 001/2 58 x 60 Al P302/1 7x12 Fe P 304 0,23 x 35 Al P 501 ø 2,2 Fe/PVC P x 38 PES P x 0,28 PES na strop na stěnu Barva Standardní: RAL 9003 bílá RAL 9006 stříbrná Dle aktuálního vzorníku ISOTRA a.s. šedá bílá, šedá šedá Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání šňůrou) 8 m 2 (ovládání klikou) 10 m 2 (ovládání motorem) 31

32 Cetta 35 - motor Základní specifikace produktu XXXX-H Ovládání Slouží pro vytahování, spouštění žaluzie a nastavování lamel Šňůrka Klika Motor Specifikace Obchodní název Rozměr ( mm) Materiál - z interiéru se na rám okna montuje plastová průchodka šňůry, která chrání šňůru proti otěru. Horní profil je proti požadované délce zkrácen ze strany ovládání o 20 mm z důvodu umístění šňůrové převodovky. (Barva: černo-bílá) - protažení ovládacího tyčového mechanismu do interiéru se provádí v úhlu mezi 45 a 90 pomocí průchodky a šestihranné tyče. (Barevné provedeni: bílá / šedá) - možnost ovládání pomocí čidla slunce / vítr, popřípadě dálkovým ovladačem nebo vypínačem. V závislosti na rozměrech žaluzie lze jedním motorem ovládat i více žaluzií současně. Motor je pak umístěn na jedné žaluzii ze skupiny. Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž šňůra/klika motor motor ocelové lanko P x 40 Fe P x 58 Fe P 001/2 58 x 60 Al P 302/1 7 x 12 Fe P 304 0,23 x 35 Al P 501 ø 2,2 Fe/PVC P x 38 PES P x 0,28 PES na strop na stěnu Barva Standardní: RAL 9003 bílá RAL 9006 stříbrná Dle aktuálního vzorníku ISOTRA a.s. šedá bílá, šedá šedá Ostatní RAL v nástřiku Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání šňůrou) 8 m 2 (ovládání klikou) 10 m 2 (ovládání motorem) 32

33 INTERIÉROVÉ ŽALUZIE Cetta 35 Návod na montáž 33

34 Cetta 35 Návod na montáž 34

35 INTERIÉROVÉ ŽALUZIE Cetta 35 Návod na montáž 35

36 Cetta 35, 50 - Economy Dvojí šíře lamel: 35 mm a 50 mm Jednoduché šňůrkové ovládání s brzdou Oboustranné naklápění lamel Možnost vedení lankem nebo volně visící žaluzie Libovolná regulace intenzity světla Snadná montáž do stropu nebo na stěnu TVAR LAMEL 36

37 INTERIÉROVÉ ŽALUZIE Cetta 35 - Economy Základní specifikace produktu XXXX-A Ovládání Manuální šňůrka spřažená se spodním profilem pro vytahování a spuštění žaluzie; šňůrka s naklápěčem pro naklápění lamel. Pro vytažení nebo spuštění je nejprve potřeba uvolnit brzdu tahem za šňůru úhlopříčně do středu žaluzie. Uvolněním šňůry provedete spuštění žaluzie, zatažením šňůry provedete vytažení žaluzie do požadované polohy. Potažením šňůry od středu a následným uvolněním provedete zafixování (zajištění) brzdy Specifikace Cetta 35 Obchodní název Rozměr ( mm) Materiál Horní profil Dolní profil Lamela Boční vedení Žebříček Šńůrka Montáž šňůra/klika ocelové lanko P x 40 Fe P302/1 7 x 12 Fe P 304 0,23 x 35 Al P 501 ø 2,2 Fe/PVC P x 38 PES A34 ø 1,4 PES do stropu, na stěnu Barva Standard: RAL 9003 bílá RAL 9006 stříbrná Dle aktuálního vzorníku ISOTRA a.s. šedá bílá, šedá bílá Ostatní RAL v nástřiku Plastové krytky pro horní profil jsou v barvě natur (mléčná). Plastové krytky pro dolní profil jsou pro Cettu 50 v barvě bílé, šedé a pro Cettu 35 v barvě čiré. Plastové krytky pro dolní profil jsou pro Cettu 35 transparentní a pro Cettu 50 v barvě RAL 9010 (bílá) nebo 9006 (stříbrná). Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání šňůrou) 37

38 Cetta 50 - Economy Základní specifikace produktu XXXX-A Ovládání Manuální šňůrka spřažená se spodním profilem pro vytahování a spuštění žaluzie; šňůrka s naklápěčem pro naklápění lamel. Pro vytažení nebo spuštění je nejprve potřeba uvolnit brzdu tahem za šňůru úhlopříčně do středu žaluzie. Uvolněním šňůry provedete spuštění žaluzie, zatažením šňůry provedete vytažení žaluzie do požadované polohy. Potažením šňůry od středu a následným uvolněním provedete zafixování (zajištění) brzdy Specifikace Cetta 50 Obchodní název Rozměr ( mm) Materiál Horní profil Dolní profil Lamela Boční vedení Žebříček Šńůrka Montáž šňůra/klika ocelové lanko P x 40 Fe P x 12 Fe P 529 0,23 x 50 Al P 501 ø 2,2 Fe/PVC P x 54 PES A34 ø 1,4 PES do stropu, na stěnu Barva Standard: RAL 9003 bílá RAL 9006 stříbrná Dle aktuálního vzorníku ISOTRA a.s. šedá šedá bílá Ostatní RAL v nástřiku Plastové krytky pro horní profil jsou v barvě natur (mléčná). Plastové krytky pro dolní profil jsou pro Cettu 50 v barvě bílé, šedé a pro Cettu 35 v barvě čiré. Plastové krytky pro dolní profil jsou pro Cettu 35 transparentní a pro Cettu 50 v barvě RAL 9010 (bílá) nebo 9006 (stříbrná). Atypická provedení nevyrábíme. Standardní rozměry min. šířka ( mm) max. šířka ( mm) max. výška ( mm) max. garantovaná plocha m 2 (ovládání šňůrou) 38

39 INTERIÉROVÉ ŽALUZIE Cetta 35,50 - Economy Vyměření Žaluzie Cetta 35, 50 - Economy je možno umístit jak do otvoru, tak před otvor, s montáží na strop nebo na stěnu. Šířku a výšku žaluzie měříme tímto způsobem: š... (šířka) a) upevnění do otvoru Měří se skutečná šířka otvoru a to ve třech bodech, do objednávkového formuláře se uvádí rozměr o 5 mm menší, než je skutečná nejmenší naměřená hodnota. b) upevnění na otvor Do objednávkového formuláře se uvádí zpravidla šířka otvoru, který má žaluzie zastínit. Šířku žaluzie vyrábíme s přesností na milimetry do šíře 3150 mm. Rozměry mimo stanovené limity je nutno konzultovat s výrobcem. v... (výška) měří se celková výška včetně horního profilu a držáku žaluzie. Výšku žaluzie vyrábíme s přesností na milimetry do výšky 3000 mm. Rozměry mimo stanovené limity je rovněž nutno konzultovat s výrobcem. Boční vedení: Žaluzie Cetta 35, 50 - Economy se vyrábí jak s bočním vedením (vodící lanko 2,2 mm) tak i bez bočního vedení. Délka ovládání: Pokud není v objednávce uvedeno jinak, volí standardně se 2/3 z výšky žaluzie (platí pro ovládání šňůru naklápěče). Délka vytahovací šňůry je stanovena výrobcem (vždy je spřažena se spodním profilem žaluzie) 39

40 Cetta 35,50 - Economy Montáž Montáž provádějte výhradně podle tohoto návodu, vyhnete se tak zbytečným montážním chybám, popřípadě dalším nepříjemnostem s nimi souvisejícími. Pomůcky k montáži: - Svinovací metr - Vodováha - Tužka - Kladívko - Vrtačka elektrická a vrtáky dle podkladního materiálu - Akumulátorová vrtačka - Magnetický nástavec, Bity PZ2, PH2 Kontrola: - před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, nebo žaluzie sdělte prosím výrobci. Vlastní montáž: - Změřit otvor a porovnat s hotovou připravenou žaluzií, zkontrolovat ovládání. - Rozvrhnout umístění držáků žaluzie tak, aby nezasahovaly do ložisek žaluzie a ovládacích segmentů. - Vodorovně upevnit držáky. - Žaluzii zasunout do objímek v držácích a zajistit. - Spustit žaluzii do spodní polohy. - Namontovat držáky lanka pokud má žaluzie lamely vedené. - Zároveň provést kontrolu, zda lanka nesvírají lamely. 40

41 INTERIÉROVÉ ŽALUZIE Cetta 35,50 - Economy Návod na vyměření a montáž Montáž - stěna 1) VYMĚŘENÍ 2) ODVRTÁNÍ DĚR PRO DRŽÁKY 3) NASAZENÍ DRŽÁKŮ 4) ZAVĚŠENÍ ŽALUZIE 5) SPUŠTĚNÍ ŽALUZIE 6) MONTÁŽ VEDENÍ 41

42 Cetta 35,50 - Economy Návod na vyměření a montáž Montáž - strop 1) VYMĚŘENÍ STROP 2) VRTÁNÍ STROP 3) NASAZENÍ DRŽÁKŮ STROP 4) ZAVĚŠENÍ STROP 5) SPUŠTĚNÍ ŽALUZIE 6) MONTÁŽ VEDENÍ 42

43 INTERIÉROVÉ ŽALUZIE Isotra Energy HORNÍ PROFIL Žaluzie využívající k pohonu sluneční energii Nulová spotřeba elektrické energie Montáž bez stavebních úprav Plně automatizované bezdrátové ovládání Barevné provedení profilu dle vzorníku RAL DOLNÍ PROFIL 43

44 Isotra Energy Základní specifikace produktu A 55/ Ovládání Dálkový ovladač Bezdrátové tlačítko Venkovní solární regulátor Specifikace Obchodní název Rozměr (mm) Materiál ovládání jednotlivé žaluzie a jednotlivé skupiny žaluzií nezávisle na sobě nebo současně ze vzdálenosti až 150 m lze nastavit až 20 časových spouštěčů pro různé žaluzie či skupiny žaluzií napájení: dvě baterie 1,5V manuální ovládání pro naklápění, spouštění a vytažení žaluzie nastavení koncových poloh žaluzie napájení: lithiová baterie ovládání v kombinaci s dálkovým ovladačem pro naklápění lamel jedné žaluzie nebo skupiny žaluzií současně v závislosti na intenzitě slunečního záření napájení: sluneční energie Horní profil Dolní profil Lamela Boční vedení Montáž provedení šíře (mm) tloušťka IS x 48 x 1,2 Al IS x 8 x 0,9 Al celostínící standardní standardní ,21 / 0,18 0,21 / 0,18 0,21 silon Ø 0,8 mm XXXX-B do okenního křídla Barva Standardní: RAL 1002 pinie RAL 1015 slonová kost RAL 8004 kaštan RAL 8014 hnědá RAL 9006 stříbrná RAL 9010 bílá Plastové komponenty v barvě profilu. Žebříček, šňùrky barevně sladěny s barvou lamely dle aktuálního vzorníku silon - čirá Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. možná plocha ,5 m 2 Atypická provedení nevyrábíme. 44

45 INTERIÉROVÉ ŽALUZIE Isotra Energy Návod na montáž

46 Woodlite 50 KRYCÍ PROFIL Stylový a estetický doplněk interiéru Lamely 50 mm z africké vrby Možnost elektrického ovládání Garantovaná plocha až do 7 m 2 DOLNÍ PROFIL 46

47 INTERIÉROVÉ ŽALUZIE Woodlite 50 - ovládání motorem Základní specifikace produktu Ovládání Vypínač Dálkový ovladač pro vytahování, spouštění a naklápění žaluzie (barva bílá) pro vytahování, spouštění a naklápění žaluzie (barva bílá, stříbrná, černá, modro-bílá) XXXX-H Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Krycí profil Lamela Montáž P x 56 x 0,6 Fe DZ x 15 Dřevo DZ 045 2,7 x 45 Dřevo provedení šíře tloušťka dřevo 50 mm 3 mm do okenního otvoru (strop) před okenní otvor (stěna; strop) Barva stříbrná Abachi 102 buk Abachi 106 smrk Atypická provedení nevyrábíme. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha m 2 Výška paketu (výška žaluzie ve sbaleném stavu včetně krycího profilu) Výška žaluzie (mm) Výška paketu (mm) páskový žebříček Výška paketu (mm) šňůrový žebříček

48 Woodlite 50 - ovládání pomocí žaluziových šňůr Základní specifikace produktu W50 Ovládání Žaluziové šňůry Šňůra ø2,3 mm pro vytahování a spouštění žaluzie (barva sladěna s barvou lamely), šňůra ø 3,5 mm pro naklápění žaluzie (barva sladěna s barvou lamely) Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Otočný profil Dolní profil Krycí profil Lamela Montáž DZ x 20 Dřevo DZ x 18 Dřevo DZ x 15 Dřevo DZ 045 2,7 x 45 Dřevo provedení šíře tloušťka dřevo 50 mm 3 mm do okenního otvoru (strop) před okenní otvor (stěna; strop) Barva Atypická provedení nevyrábíme. Abachi 102 buk Abachi 106 smrk Abachi 102 buk Abachi 106 smrk Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha m 2 Výška paketu (výška žaluzie ve sbaleném stavu včetně krycího profilu) Výška žaluzie (mm) Výška paketu (mm) páskový žebříček Výška paketu (mm) šňůrový žebříček

49 INTERIÉROVÉ ŽALUZIE Woodlite 50 Návod na vyměření Montáž do okenního otvoru (do stropu) Š Montáž před okenní otvor (na stěnu) Š V V 1. Vyměření Žaluzie Woodlite 50 je možno umístit jak do otvoru, tak před otvor, s montáží na strop nebo na stěnu. Šířku a výšku žaluzie měříme tímto způsobem: š... (šířka) a) upevnění do otvoru měří se skutečná šířka otvoru a to ve třech bodech, do objednávkového formuláře se uvádí rozměr o 5 mm menší, než je skutečná nejmenší naměřená hodnota. b) upevnění na otvor do objednávkového formuláře se uvádí zpravidla šířka otvoru, který má žaluzie zastínit. Šířku žaluzie vyrábíme s přesností na milimetry od šíře 600 mm do 3000 mm s tolerancí ± 1 mm. v... (výška) Měří se celková výška včetně horního profilu a držáku žaluzie. Výšku žaluzie vyrábíme s přesností na milimetry do výšky 3000 mm s tolerancí ± 1 mm. Maximální garantovaná plocha: 7 m 2 Rozměry mimo stanovené limity je nutno konzultovat s výrobcem. 2. Montáž Montáž provádějte výhradně podle tohoto návodu, vyhnete se tak zbytečným montážním chybám, popřípadě dalším nepříjemnostem s nimi souvisejícími. Pomůcky k montáži: - Svinovací metr - Vodováha - Tužka - Kladívko - Vrtačka elektrická a vrtáky dle podkladního materiálu - Akumulátorová vrtačka - Magnetický nástavec, Bity PZ2, PH2 Kontrola: Před montáží doporučujeme provést kontrolu všech dílů při dodávce zboží, tím předejdeme možným problémům. Případné nedostatky, popř. připomínky týkající se montáže, nebo žaluzie sdělte prosím výrobci. 49

50 Woodlite 50 Návod na montáž Vlastní montáž: - sejmeme horní krycí profil (je-li nasazen na žaluzii) - Změříme otvor a porovnáme s hotovou připravenou žaluzií, zkontrolujeme ovládání. - Rozvrhnout umístění držáků žaluzie tak, aby nezasahovaly do ložisek žaluzie a ovládacích segmentů. - Vodorovně upevnit držáky. - Žaluzii zasunout do objímek v držácích a zajistit. - Spustit žaluzii do spodní polohy - provedeme zpětnou montáž horního krycího profilu - zkontrolujeme funkčnost žaluzie Montáž žaluzie ovládanou motorem, smí provádět pouze pracovník s příslušnou kvalifikací. (vyhláška 50/78Sb) POZOR!!! Při montáži je nezbytně nutné žaluzii přiložit ještě vytaženou, naznačit polohu vrutů na montážní místo, namontovat žaluzii, a teprve poté ji můžeme spustit. Každou manipulaci se žaluzií před montáží (pokud je nezbytně nutná) provádíme pouze ve vodorovné poloze! Jiná manipulace je zakázaná a na takto poškozené žaluzie nebude uznána reklamace! Názorná montáž žaluzie s dřevěným profilem: na stěnu do stropu Názorná montáž žaluzie ovládané motorem (Fe profil): do stropu na stěnu 50

51 INTERIÉROVÉ ŽALUZIE V-Lite OVLÁDÁNÍ KOLEČKO Dokonalé zastínění interiéru Vhodné pro většinu typů střešních oken Vodící lišty zabraňují průniku světla po stranách okna Profily a vodící lišty z eloxovaného hliníku OVLÁDÁNÍ JEZDEC Snadné ovládání pomocí tyče pro hůře dostupná okna 51

52 Střešní žaluzie V-Lite ovládaná jezdcem Základní specifikace produktu XXXX-B Ovládání manuální Jezdec (na vodící liště) pro naklápění lamel Vytahování a stahování žaluzie uchopením dolního profilu. Pro ovládání žaluzie na výše umístěných oknech slouží ovládací tyč. délka tyče < 2 m: tyč pevná délka tyče > 2 m: tyč teleskopická (s hákem / s kloubem a hákem / s hákem a koncovkou /s kloubem, hákem a koncovkou) barva tyče: šedá Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Vodící lišta Lamela Středové provedení šíře tloušťka vedení (mm) LB 03 48,8 x 65,3 x 1,2 Al LB x 24 x 1 Al LB 04 29,7 x 26,5 x 1 Al celostínící 25 0,21 silon Ø 1,2 mm (pro šířku > 900 mm) Brzda šňůrka Ø 1,4 mm slouží jako brzda Montáž do okenního křídla střešního okna Barva elox dle aktuálního vzorníku silon čirá bílá Barva plastových komponent je Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha ,5 m 2 Atypická provedení nevyrábíme. 52

53 INTERIÉROVÉ ŽALUZIE Střešní žaluzie V-Lite ovládaná kolečkem Základní specifikace produktu Ovládání manuální Kolečko (na horním profilu) pro naklápění lamel Vytahování a stahování žaluzie uchopením dolního profilu. Pro ovládání žaluzie na výše umístěných oknech slouží ovládací tyč XXXX-B délka tyče < 2 m: tyč pevná délka tyče > 2 m: tyč teleskopická (s hákem / s kloubem a hákem / s hákem a koncovkou /s kloubem, hákem a koncovkou) barva tyče: šedá Specifikace Obchodní název Rozměr (mm) Materiál Horní profil Dolní profil Vodící lišta Lamela Středové provedení šíře tloušťka vedení (mm) LB 03 48,8 x 65,3 x 1,2 Al LB x 24 x 1 Al LB 04 29,7 x 26,5 x 1 Al celostínící 25 0,21 silon Ø 1,2 mm (pro šířku > 900 mm) Brzda šňůrka Ø 1,4 mm slouží jako brzda Montáž do okenního křídla střešního okna Barva 7040 elox dle aktuálního vzorníku silon čirá bílá Barva plastových komponent je Žebříček, šňůrky barevně sladěny s barvou lamely. Standardní rozměry min. šířka (mm) max. šířka (mm) max. výška (mm) max. garantovaná plocha ,5 m 2 Atypická provedení nevyrábíme. 53

54 Střešní žaluzie V-Lite Návod na vyměření Vyměření okna Vyměření provádějte tak, jak je vyznačeno na obrázku. Měření se provádí na vrcholu rámu okenního křídla, nikoliv u skleněné plochy. Minimální hloubka rámu pro montáž je 40 mm. Šířku a výšku světlého otvoru v okenním křídle měříme tímto způsobem š... (šířka) Měříme od levého vrcholu k pravému vrcholu rámu okenního křídla a to nahoře, v místě uchycení žaluzie. Šířku žaluzie vyrábíme s přesností na milimetry od šíře 300 mm do šíře 1200 mm. Rozměry mimo stanovené limity je nutno konzultovat s výrobcem. v... (výška) Měříme obdobně jako šířku a to od horního vrcholu ke spodnímu vrcholu rámu okenního křídla, který zapíšeme do objednávkového formuláře žaluzie. Výšku žaluzie vyrábíme s přesností na milimetry od výšky 300 mm do výšky 1600 mm. Rozměry mimo stanovené limity je nutno rovněž konzultovat s výrobcem. V objednávkovém formuláři je potřeba specifikovat: 1. rozměr 2. typ okna + identifikační číslo okna. 3. úhel zasklívací lišty (90, 96, 100, 102, 105 ) 54

55 INTERIÉROVÉ ŽALUZIE Střešní žaluzie V-Lite ovládaná jezdcem Návod na montáž 1 2?? 3x >

56 Střešní žaluzie V-Lite ovládaná kolečkem Návod na montáž 1 2?? 3x >

57 INTERIÉROVÉ ŽALUZIE Atypická provedení žaluzií Možno použít pro: Interiérové žaluzie, Interiérové žaluzie s čelním vývodem, Meziskelní žaluzie, Isotra system Classic, Isolite, Isolite Plus, Systém 25 šňůrka 57

58 Poznámky 58

59

60 ISOTRA a.s. Bílovecká 2411/1, Opava ISOTRA Partner Tel.: Fax: Vydání 04/ chrání vaše soukromí.
