KONTAKTNÍ SNÍMAČE HLADINY KAPALIN

Transkript

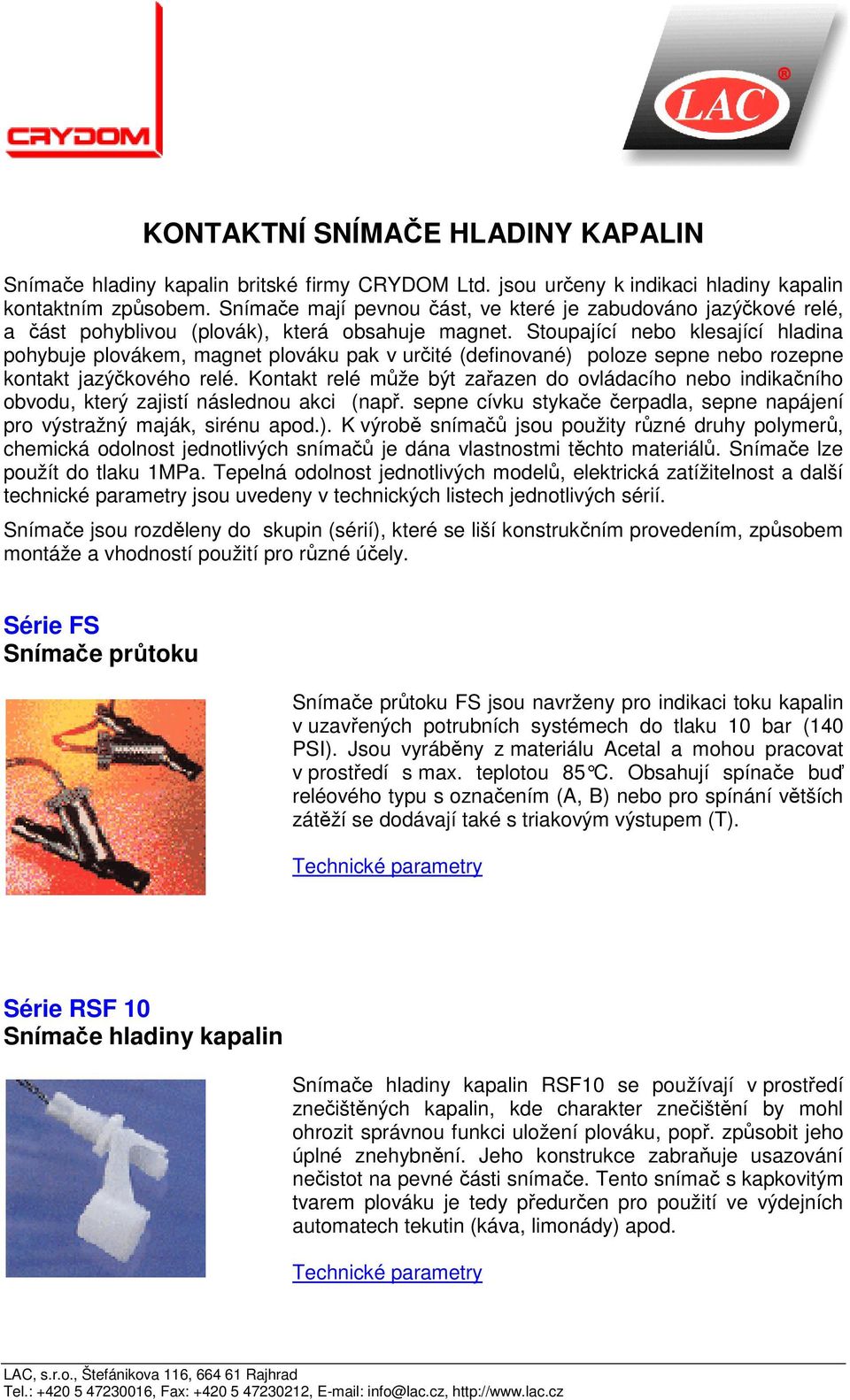

1 KONTAKTNÍ SNÍMAČE HLADINY KAPALIN britské firmy CRYDOM Ltd. jsou určeny k indikaci hladiny kapalin kontaktním způsobem. Snímače mají pevnou část, ve které je zabudováno jazýčkové relé, a část pohyblivou (plovák), která obsahuje magnet. Stoupající nebo klesající hladina pohybuje plovákem, magnet plováku pak v určité (definované) poloze sepne nebo rozepne kontakt jazýčkového relé. Kontakt relé může být zařazen do ovládacího nebo indikačního obvodu, který zajistí následnou akci (např. sepne cívku stykače čerpadla, sepne napájení pro výstražný maják, sirénu apod.). K výrobě snímačů jsou použity různé druhy polymerů, chemická odolnost jednotlivých snímačů je dána vlastnostmi těchto materiálů. Snímače lze použít do tlaku 1MPa. Tepelná odolnost jednotlivých modelů, elektrická zatížitelnost a další technické parametry jsou uvedeny v technických listech jednotlivých sérií. Snímače jsou rozděleny do skupin (sérií), které se liší konstrukčním provedením, způsobem montáže a vhodností použití pro různé účely. Série FS Snímače průtoku Snímače průtoku FS jsou navrženy pro indikaci toku kapalin v uzavřených potrubních systémech do tlaku 10 bar (140 PSI). Jsou vyráběny z materiálu Acetal a mohou pracovat v prostředí s max. teplotou 85 C. Obsahují spínače buď reléového typu s označením (A, B) nebo pro spínání větších zátěží se dodávají také s triakovým výstupem (T). Série RSF 10 RSF10 se používají v prostředí znečištěných kapalin, kde charakter znečištění by mohl ohrozit správnou funkci uložení plováku, popř. způsobit jeho úplné znehybnění. Jeho konstrukce zabraňuje usazování nečistot na pevné části snímače. Tento snímač s kapkovitým tvarem plováku je tedy předurčen pro použití ve výdejních automatech tekutin (káva, limonády) apod.

2 Série RSF 20 RSF20 s kapkovitým plovákem se používají v prostředí znečištěných kapalin, kde charakter znečištění by mohl ohrozit správnou funkci uložení plováku. Jeho konstrukce zabraňuje usazování nečistot na pevné části snímače. Prodloužením plováku bylo také dosaženo většího rozdílu úrovní hladin kapaliny, kdy dochází k sepnutí / rozepnutí kontaktu snímače. Odpadá tak v některých případech nutnost použití dvou samostatných nad sebou umístěných snímačů pro hlídání horní a spodní úrovně hladiny kapaliny. Série RSF 30 RSF30 jsou určeny pro všeobecné použití, montují se v horizontální poloze. Jsou velmi vhodné pro snímání úrovně silně znečištěných kapalin, jako např. v čistírnách odpadních vod, apod. Série RSF 40 RSF40 jsou vhodné pro citlivější aplikace z důvodu menšího plováku. Rozdíl úrovně hladin kapaliny při kterém dojde k sepnutí / rozepnutí kontaktu jaz. relé je nejmenší ze všech uvedených typů snímačů pro montáž v horizontální poloze. Série RSF 50 RSF50 jsou určeny pro montáž ve vertikální poloze. Citlivost na změnu výšky hladiny kapaliny je vysoká. Logika spínání je určena polohou permanentního magnetu umístěného v plováku. V případě požadavku na změnu logiky spínání je třeba pojistný třmenový kroužek ve spodní části snímače demontovat, plovák otočit o 180 a pojistný kroužek vrátit zpět.

3 Série RSF 60 RSF60 jsou určeny pro montáž ve vertikální poloze a jsou vyráběny podle konkrétních požadavků zákazníků s jedním nebo dvěma plováky. Do prodlouženého nosiče plováků lze umístit i několik spínačů. Maximální délka nosiče je 208 mm. Z konstrukčních důvodů minimální rozdíl snímaných hladin je 45 mm, maximální je 140 mm. Při použití přídavných nástavců lze snímat úroveň hladiny v hloubce až 1,5 m. Vzhledem k zakázkové výrobě je třeba počítat s minimální výrobní sérií v počtu 25 kusů od objednaného typu snímače. Série RSF 64EXS Série RSF 64EXT RSF64EXS jsou určeny pro montáž ve vertikální poloze a jsou vyráběny podle konkrétních požadavků zákazníků. V prodlouženém nosiči plováku je umístěno jaz. relé se spínacím / rozpínacím nebo přepínacím kontaktem. Celková délka snímače je 150 mm, úroveň snímané hladiny je kolem 123 mm od montážní příruby snímače. V případě použití jednoho přídavného adaptéru typu RSF64EXT o délce 300 mm lze plynule měnit úroveň snímané hladiny v rozsahu od 150 mm do 450 mm posouváním adaptéru v upevňovací objímce. Při použití několika přídavných adaptérů (max. 3 ks) lze snímat úroveň hladiny v hloubce až 1350 mm. Vzhledem k zakázkové výrobě těchto snímačů je třeba počítat s minimální výrobní sérií v počtu 25 kusů od objednaného typu snímače.

4 Série RSF 66 RSF66 jsou určeny pro montáž ve vertikální poloze a jsou vyráběny podle konkrétních požadavků zákazníků pro snímání dvou úrovní hladin pomocí jednoho snímače. V prodlouženém nosiči plováku jsou umístěna dvě spínací jaz. relé. Z konstrukčních důvodů je horní snímaná úroveň hladiny ve výšce 25 mm, dolní úroveň je volitelná v rozsahu 75 mm až 175 mm. Tento typ snímače umožňuje rovněž použití přídavných nástavců (max. 3 ks). Vzhledem k zakázkové výrobě je třeba počítat s minimální výrobní sérií v počtu 25 kusů od objednaného typu snímače. Série RSF 70 Série RSF 80 RSF70 doplňují sérii RSF40 a jsou určeny pro montáž v horizontální poloze do otvoru (např. ve stěně nádrže) přístupného pouze z jedné (vnější) strany. Snímače mají pružné těsnění, které se vsune do otvoru společně se snímačem a dotahováním matice se deformuje tak, že z vnitřní strany přilne ke stěně nádrže. (stejný princip jako u nýtu s trnem). RSF80 rovněž doplňují sérii RSF40 a jsou určeny pro montáž v horizontální poloze do otvoru se závitem 1/2. Série FFS FFS jsou navrženy pro snímání úrovně hladin v rozměrných cisternách a tancích. Jsou určeny k montáži přímo na tělesa ponorných čerpadel nebo na sací, resp. výtlačné potrubí. Je zaručena naprostá těsnost tělesa snímače i v hloubkách do 100m pod vodní hladinou.

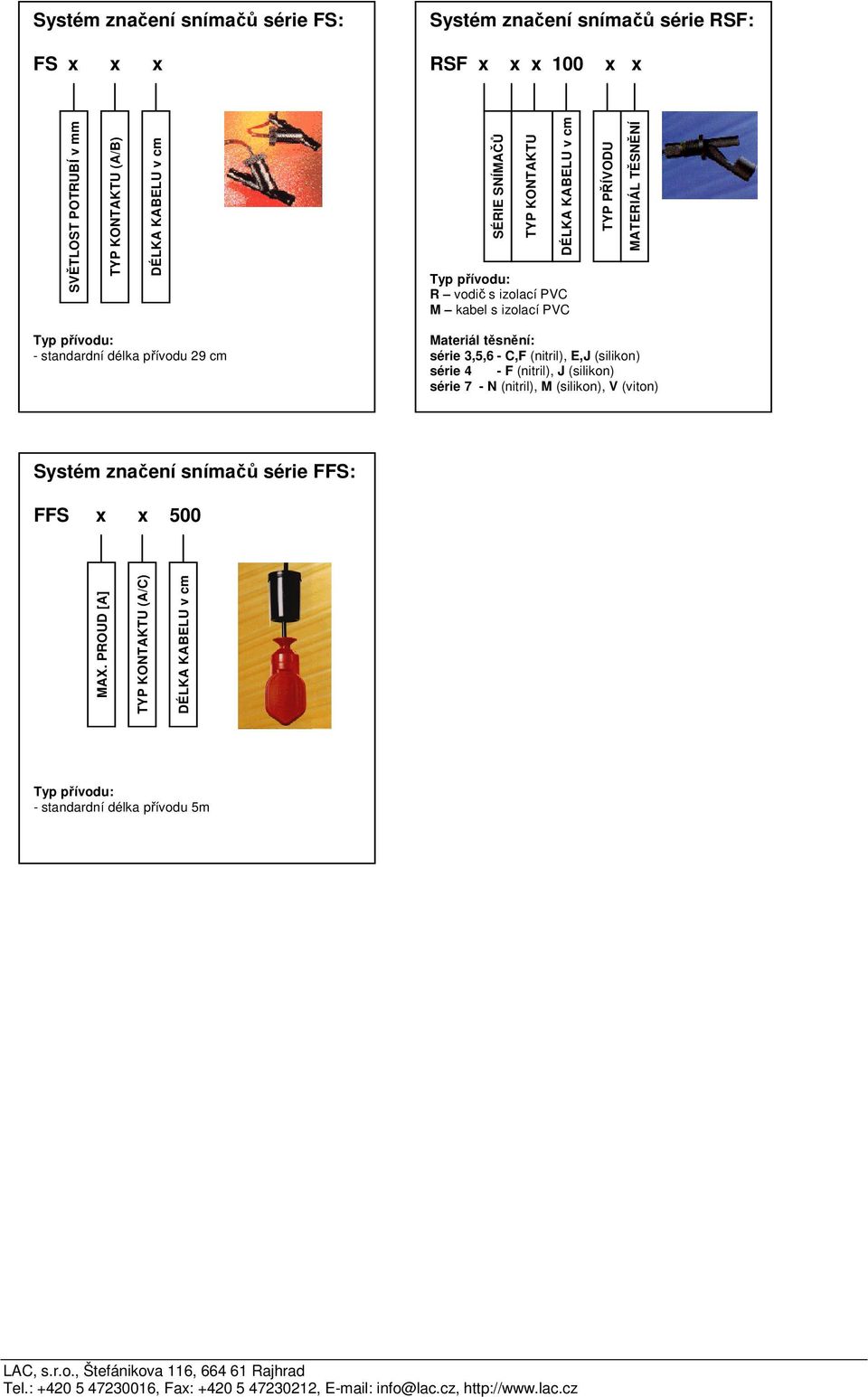

5 Systém značení snímačů série FS: FS x x x Systém značení snímačů série RSF: RSF x x x 100 x x SVĚTLOST POTRUBÍ v mm TYP KONTAKTU (A/B) SÉRIE SNÍMAČŮ TYP KONTAKTU R vodič s izolací PVC M kabel s izolací PVC TYP PŘÍVODU MATERIÁL TĚSNĚNÍ - standardní délka přívodu 29 cm Materiál těsnění: série 3,5,6 - C,F (nitril), E,J (silikon) série 4 - F (nitril), J (silikon) série 7 - N (nitril), M (silikon), V (viton) Systém značení snímačů série FFS: FFS x x 500 MAX. PROUD [A] TYP KONTAKTU (A/C) - standardní délka přívodu 5m
