Liquiphant T FTL20. Technická informace. Limitní hladinový spínač pro kapaliny

Rozměr: px
Začít zobrazení ze stránky:

Download "Liquiphant T FTL20. Technická informace. Limitní hladinový spínač pro kapaliny"

Transkript

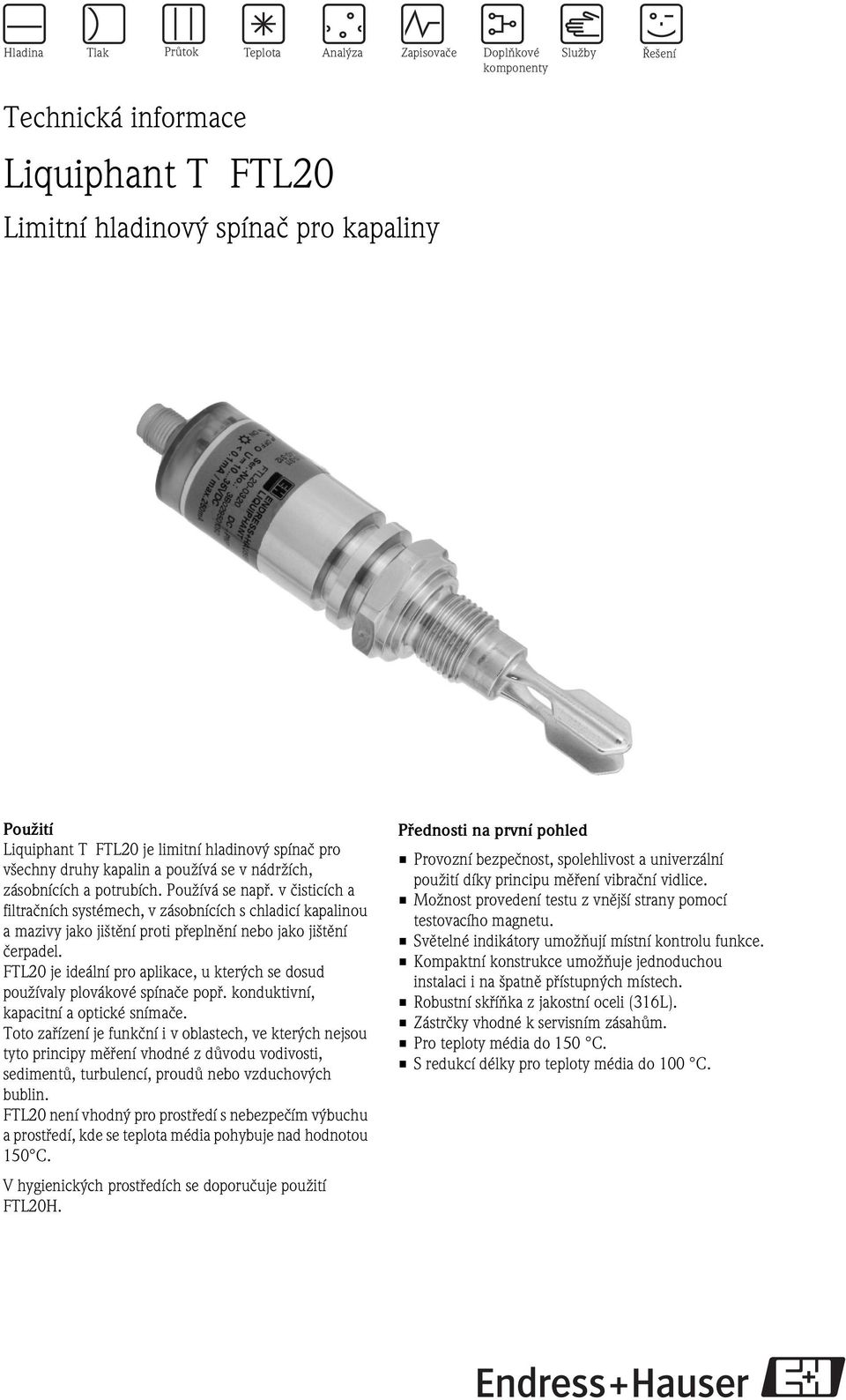

1 Hladina Tlak Průtok Teplota Analýza Zapisovače Doplňkové komponenty Služby Řešení Technická informace Liquiphant T FTL20 Limitní hladinový spínač pro kapaliny Použití Liquiphant T FTL20 je limitní hladinový spínač pro všechny druhy kapalin a používá se v nádržích, zásobnících a potrubích. Používá se např. v čisticích a filtračních systémech, v zásobnících s chladicí kapalinou a mazivy jako jištění proti přeplnění nebo jako jištění čerpadel. FTL20 je ideální pro aplikace, u kterých se dosud používaly plovákové spínače popř. konduktivní, kapacitní a optické snímače. Toto zařízení je funkční i v oblastech, ve kterých nejsou tyto principy měření vhodné z důvodu vodivosti, sedimentů, turbulencí, proudů nebo vzduchových bublin. FTL20 není vhodný pro prostředí s nebezpečím výbuchu a prostředí, kde se teplota média pohybuje nad hodnotou 150 C. V hygienických prostředích se doporučuje použití FTL20H. Přednosti na první pohled Provozní bezpečnost, spolehlivost a univerzální použití díky principu měření vibrační vidlice. Možnost provedení testu z vnější strany pomocí testovacího magnetu. Světelné indikátory umožňují místní kontrolu funkce. Kompaktní konstrukce umožňuje jednoduchou instalaci i na špatně přístupných místech. Robustní skříňka z jakostní oceli (316L). Zástrčky vhodné k servisním zásahům. Pro teploty média do 150 C. S redukcí délky pro teploty média do 100 C.

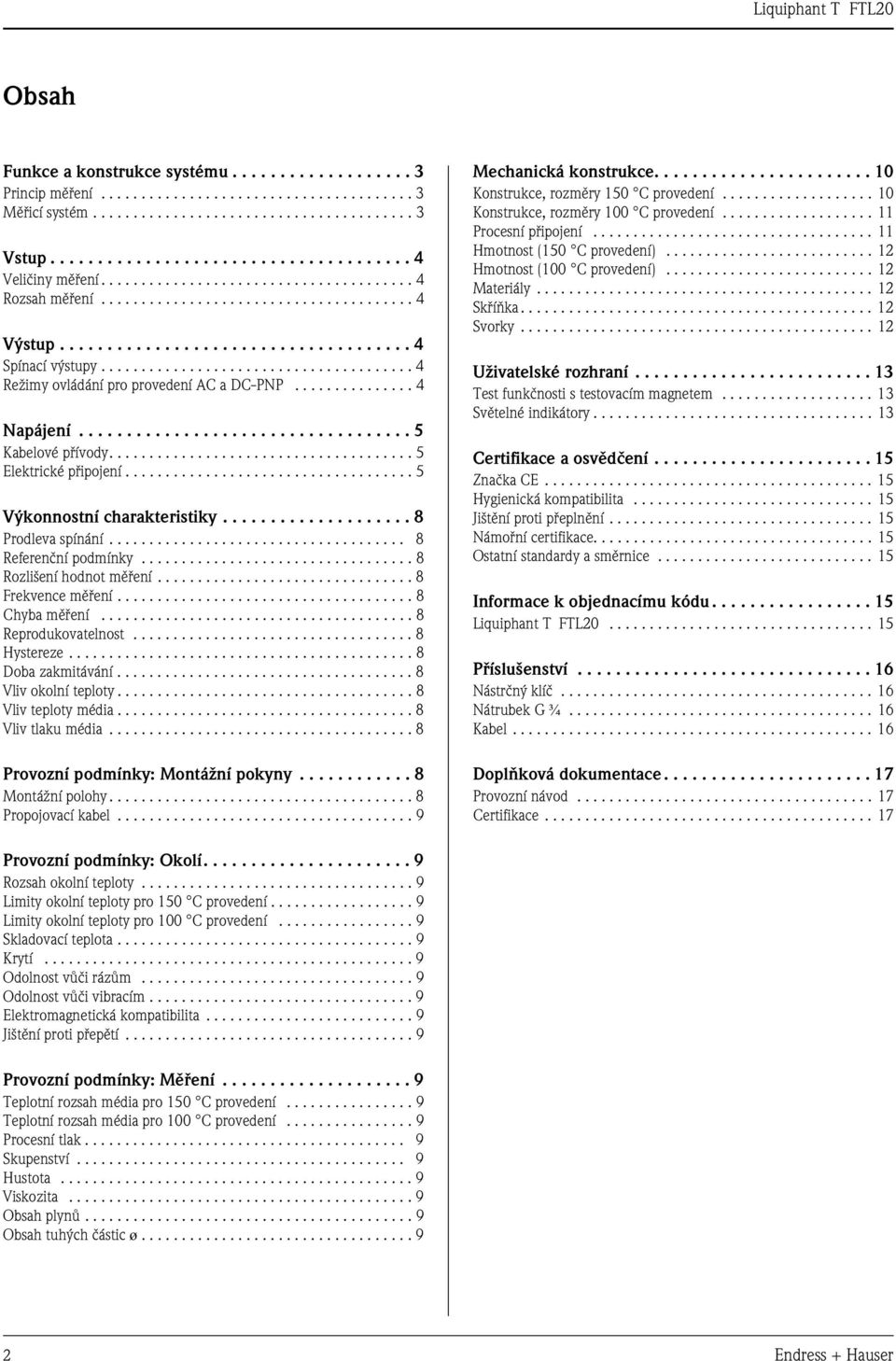

2 Obsah Funkce a konstrukce systému Princip měření Měřicí systém Vstup Veličiny měření Rozsah měření Výstup Spínací výstupy Režimy ovládání pro provedení AC a DC-PNP Napájení Kabelové přívody Elektrické připojení Výkonnostní charakteristiky Prodleva spínání Referenční podmínky Rozlišení hodnot měření Frekvence měření Chyba měření Reprodukovatelnost Hystereze Doba zakmitávání Vliv okolní teploty Vliv teploty média Vliv tlaku média Provozní podmínky: Montážní pokyny Montážní polohy Propojovací kabel Mechanická konstrukce Konstrukce, rozměry 150 C provedení Konstrukce, rozměry 100 C provedení Procesní připojení Hmotnost (150 C provedení) Hmotnost (100 C provedení) Materiály Skříňka Svorky Uživatelské rozhraní Test funkčnosti s testovacím magnetem Světelné indikátory Certifikace a osvědčení Značka CE Hygienická kompatibilita Jištění proti přeplnění Námořní certifikace Ostatní standardy a směrnice Informace k objednacímu kódu Liquiphant T FTL Příslušenství Nástrčný klíč Nátrubek G ¾ Kabel Doplňková dokumentace Provozní návod Certifikace Provozní podmínky: Okolí Rozsah okolní teploty Limity okolní teploty pro 150 C provedení Limity okolní teploty pro 100 C provedení Skladovací teplota Krytí Odolnost vůči rázům Odolnost vůči vibracím Elektromagnetická kompatibilita Jištění proti přepětí Provozní podmínky: Měření Teplotní rozsah média pro 150 C provedení Teplotní rozsah média pro 100 C provedení Procesní tlak Skupenství Hustota Viskozita Obsah plynů Obsah tuhých částic ø Endress + Hauser

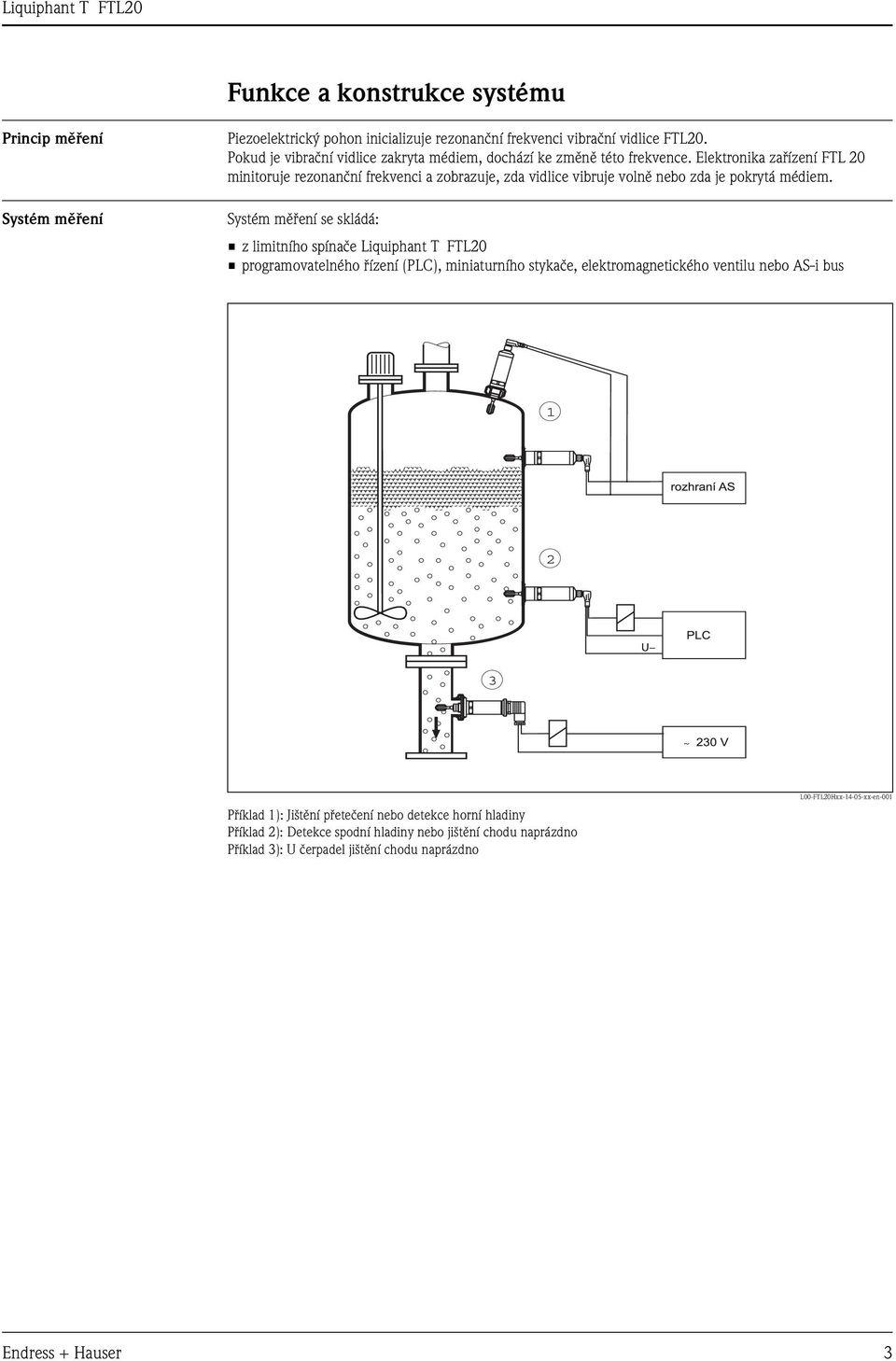

3 Funkce a konstrukce systému Princip měření Systém měření Piezoelektrický pohon inicializuje rezonanční frekvenci vibrační vidlice FTL20. Pokud je vibrační vidlice zakryta médiem, dochází ke změně této frekvence. Elektronika zařízení FTL 20 minitoruje rezonanční frekvenci a zobrazuje, zda vidlice vibruje volně nebo zda je pokrytá médiem. Systém měření se skládá: z limitního spínače Liquiphant T FTL20 programovatelného řízení (PLC), miniaturního stykače, elektromagnetického ventilu nebo AS-i bus ~ Příklad 1): Jištění přetečení nebo detekce horní hladiny Příklad 2): Detekce spodní hladiny nebo jištění chodu naprázdno Příklad 3): U čerpadel jištění chodu naprázdno L00-FTL20Hxx xx-en-001 Endress + Hauser 3

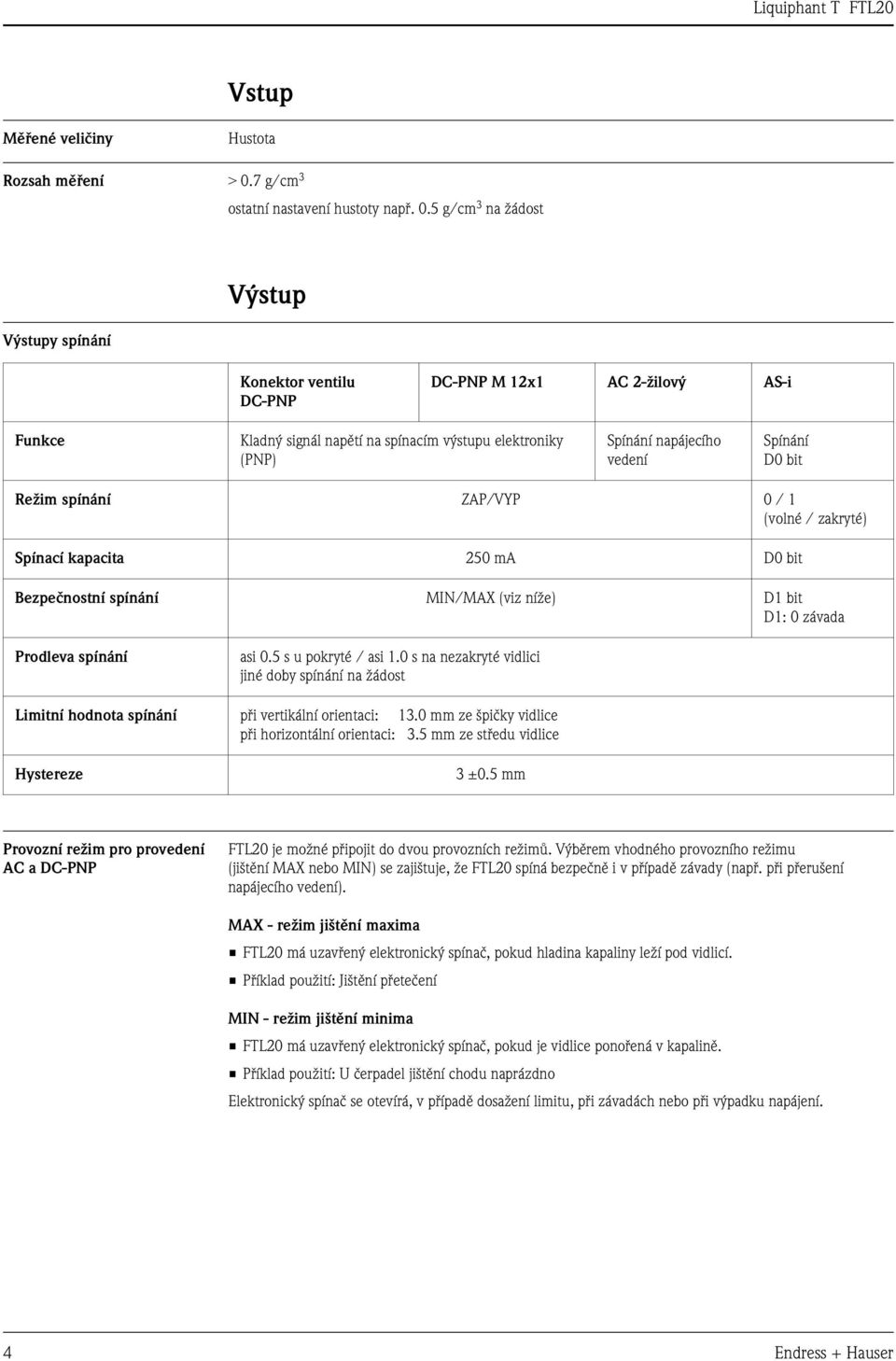

4 Vstup Měřené veličiny Hustota Rozsah měření > 0.7 g/cm 3 ostatní nastavení hustoty např. 0.5 g/cm 3 na žádost Výstupy spínání Výstup Konektor ventilu DC-PNP DC-PNP M 12x1 AC 2-žilový AS-i Funkce Kladný signál napětí na spínacím výstupu elektroniky (PNP) Spínání napájecího vedení Spínání D0 bit Režim spínání ZAP/VYP 0 / 1 (volné / zakryté) Spínací kapacita 250 ma D0 bit Bezpečnostní spínání MIN/MAX (viz níže) D1 bit D1: 0 závada Prodleva spínání asi 0.5 s u pokryté / asi 1.0 s na nezakryté vidlici jiné doby spínání na žádost Limitní hodnota spínání při vertikální orientaci: 13.0 mm ze špičky vidlice při horizontální orientaci: 3.5 mm ze středu vidlice Hystereze 3 ±0.5 mm Provozní režim pro provedení AC a DC-PNP FTL20 je možné připojit do dvou provozních režimů. Výběrem vhodného provozního režimu (jištění MAX nebo MIN) se zajištuje, že FTL20 spíná bezpečně i v případě závady (např. při přerušení napájecího vedení). MAX - režim jištění maxima FTL20 má uzavřený elektronický spínač, pokud hladina kapaliny leží pod vidlicí. Příklad použití: Jištění přetečení MIN - režim jištění minima FTL20 má uzavřený elektronický spínač, pokud je vidlice ponořená v kapalině. Příklad použití: U čerpadel jištění chodu naprázdno Elektronický spínač se otevírá, v případě dosažení limitu, při závadách nebo při výpadku napájení. 4 Endress + Hauser

5 Napájení Kabelové přívody 27.5 mm min. 40 mm L00-FTL20xxx xx-xx-001 Pg 11 / ½ NPT QUICKON M 12x1 Plastový Příslušenství 4 x 0.34 M 12 ohnuté (objednací kód: ) Elektrické připojení Provedení DC-PNP (stejnosměrný proud) konektor M 12x1 Zdroj napětí: Napětí s jištěním proti dotyku nebo třída 2 obvod (Jižní Amerika) Vhodné pro proužití v neekvivalentním provozu: Při zapojení obou výstupů jsou oba elektronické spínače otevřené. Kromě monitorování hladiny je možné dvoukanálovým vyhodnocením realizovat také monitorování snímače, které závisí na funkci. Provozní režim MAX (kontakt NC) Provozní režim MIN (kontakt NO) L00-FTL20xxx xx-xx-002 L00-FTL20xxx xx-xx : BN 2 1 1: BN 3 4 2: WT 3: BU 3 4 3: BU 4: BK R 0.5 A R 0.5 A L L+ L L+ L00-FTL20xxx xx-xx-009 L00-FTL20xxx xx-xx-010 Endress + Hauser 5

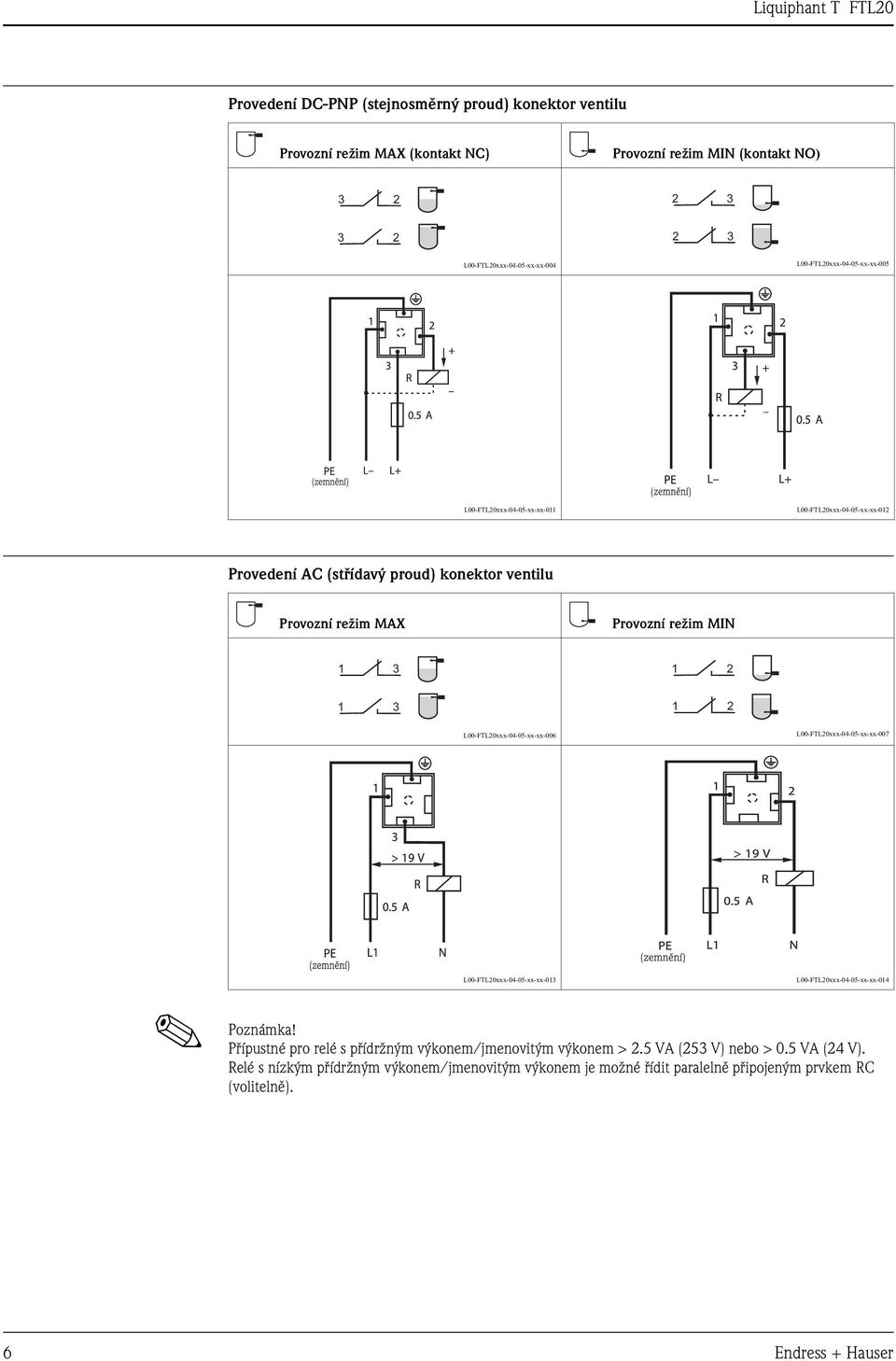

6 Provedení DC-PNP (stejnosměrný proud) konektor ventilu Provozní režim MAX (kontakt NC) Provozní režim MIN (kontakt NO) L00-FTL20xxx xx-xx-004 L00-FTL20xxx xx-xx-005 L00-FTL20xxx xx-xx-011 L00-FTL20xxx xx-xx-012 Provedení AC (střídavý proud) konektor ventilu Provozní režim MAX Provozní režim MIN L00-FTL20xxx xx-xx-006 L00-FTL20xxx xx-xx-007 L00-FTL20xxx xx-xx-013 L00-FTL20xxx xx-xx-014 Poznámka! Přípustné pro relé s přídržným výkonem/jmenovitým výkonem > 2.5 VA (253 V) nebo > 0.5 VA (24 V). Relé s nízkým přídržným výkonem/jmenovitým výkonem je možné řídit paralelně připojeným prvkem RC (volitelně). 6 Endress + Hauser

7 Připojení AS-i bus 2 1 AS-i + 1: BN 3: BU 3 4 AS-i L00-FTL20xxx xx-xx-008 Pokyny k programování pro AS-i Profil AS-i: S-3.A.1 Adresa je standardně definovanána na hodnotu 0 (HEX). Možnost změny přes busmaster nebo jednotku programování. Údaje bit: D0:1 Snímač zakrytý D1:1 Status = O.K. D0:0 Snímač volný D1:0 Status = závada D2 a D3 se nepoužívají. Parametry bit (P0...P3) se nepoužívají. Elektrické připojení Konektory ventilu DC-PNP DC-PNP M 12x1 AC 2-žilové AS-i Napájení V DC V DC V AC V DC Kabelové přívody Pg 11 / ½ NPT M 12x1 Pg 11 / ½ NPT M 12x1 Specifikace kabelu max 1.5 mm 2 a ø IEC max 1.5 mm 2 a ø IEC Příkon < 825 mw < 825 mw < 810 mw < 825 mw Spotřeba proudu < 15 ma < 15 ma < 3.8 ma < 25 ma Zbytkové vlnění 5 Vss při Hz 5 Vss při Hz Endress + Hauser 7

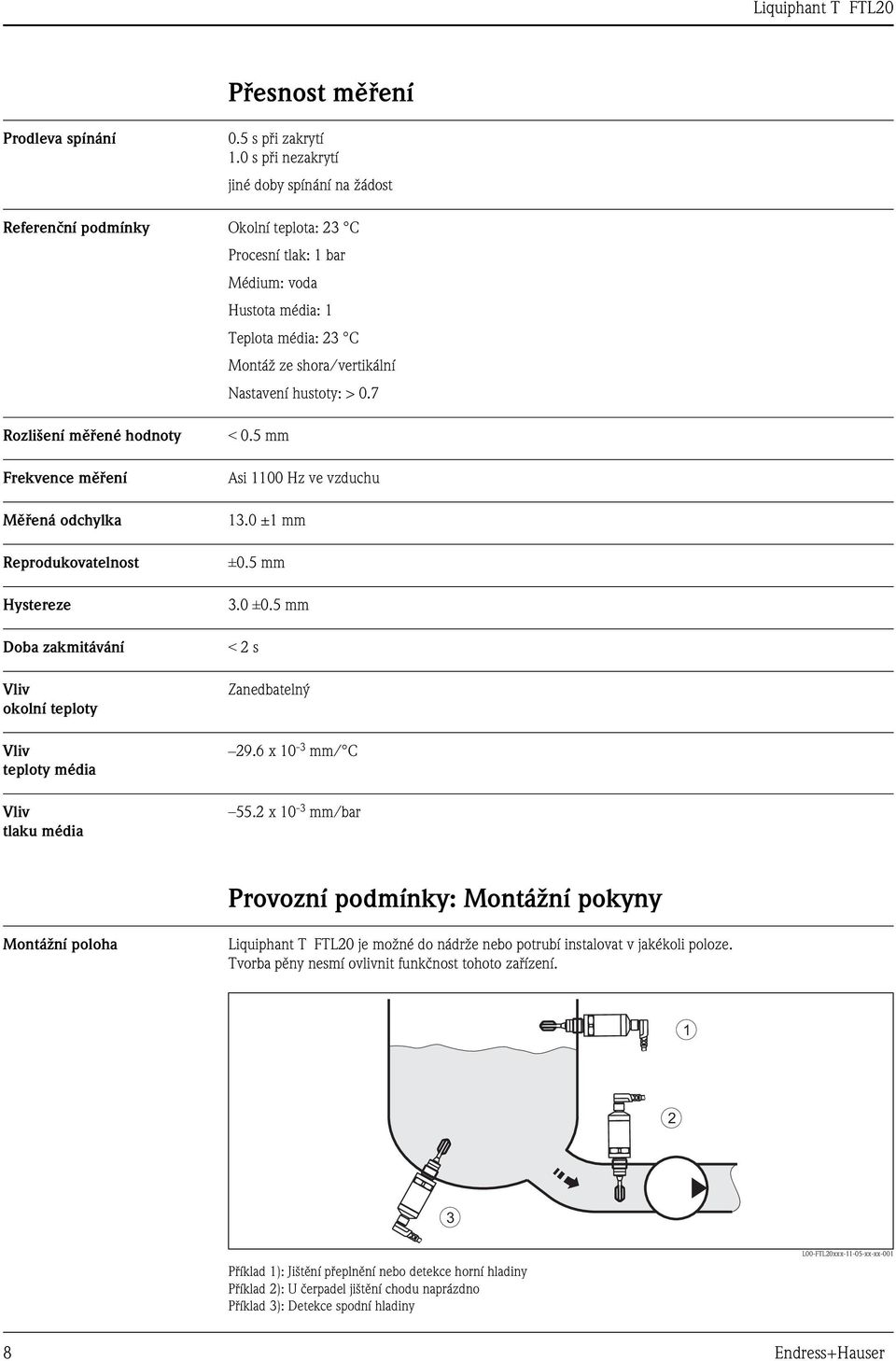

8 Přesnost měření Prodleva spínání 0.5 s při zakrytí 1.0 s při nezakrytí jiné doby spínání na žádost Referenční podmínky Okolní teplota: 23 C Procesní tlak: 1 bar Médium: voda Hustota média: 1 Teplota média: 23 C Montáž ze shora/vertikální Nastavení hustoty: > 0.7 Rozlišení měřené hodnoty Frekvence měření Měřená odchylka Reprodukovatelnost Hystereze Doba zakmitávání Vliv okolní teploty Vliv teploty média Vliv tlaku média < 0.5 mm Asi 1100 Hz ve vzduchu 13.0 ±1 mm ±0.5 mm 3.0 ±0.5 mm < 2 s Zanedbatelný 29.6 x 10-3 mm/ C 55.2 x 10-3 mm/bar Provozní podmínky: Montážní pokyny Montážní poloha Liquiphant T FTL20 je možné do nádrže nebo potrubí instalovat v jakékoli poloze. Tvorba pěny nesmí ovlivnit funkčnost tohoto zařízení Příklad 1): Jištění přeplnění nebo detekce horní hladiny Příklad 2): U čerpadel jištění chodu naprázdno Příklad 3): Detekce spodní hladiny L00-FTL20xxx xx-xx Endress+Hauser

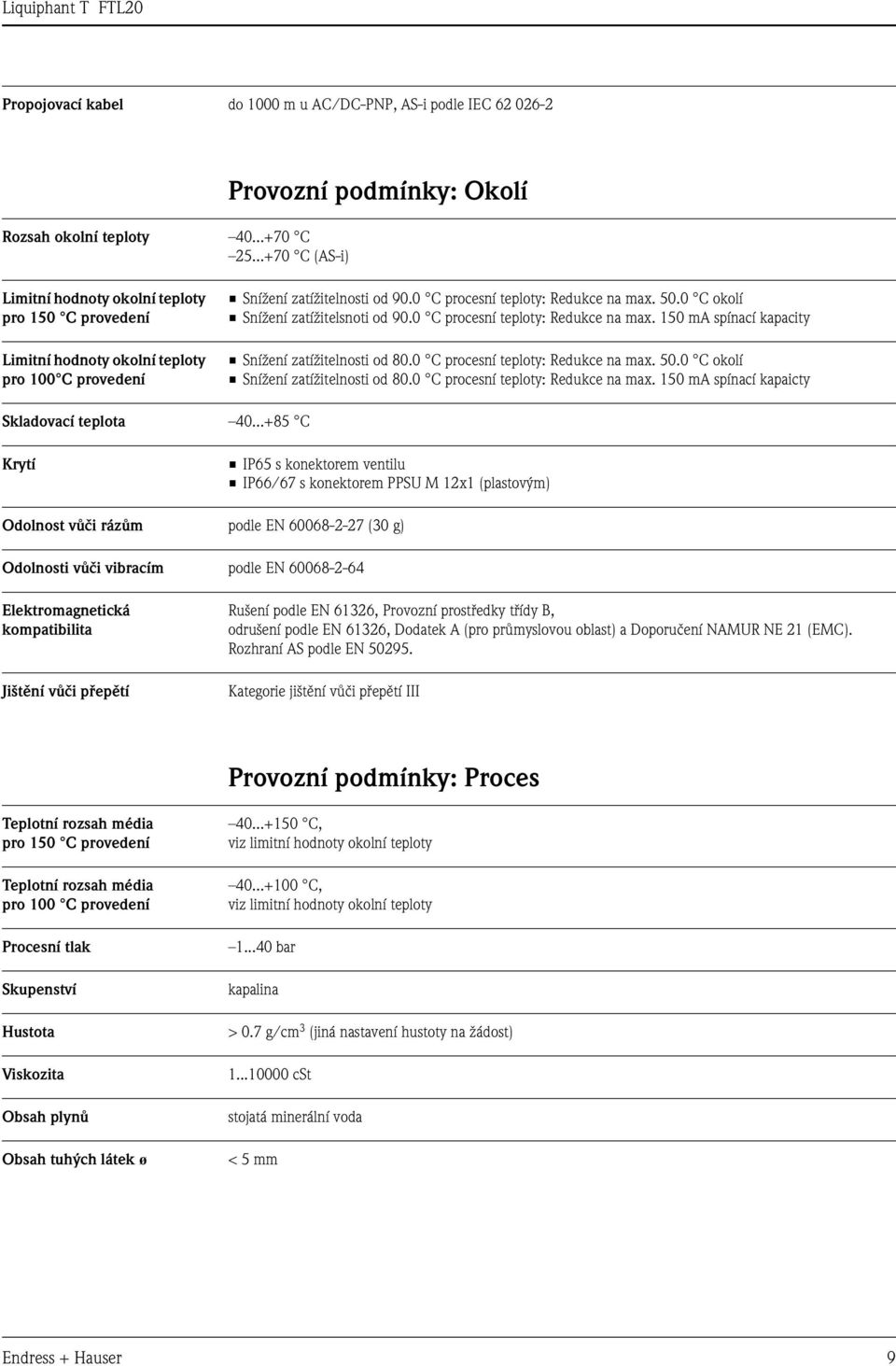

9 Propojovací kabel do 1000 m u AC/DC-PNP, AS-i podle IEC Rozsah okolní teploty C C (AS-i) Provozní podmínky: Okolí Limitní hodnoty okolní teploty pro 150 C provedení Limitní hodnoty okolní teploty pro 100 C provedení Snížení zatížitelnosti od 90.0 C procesní teploty: Redukce na max C okolí Snížení zatížitelsnoti od 90.0 C procesní teploty: Redukce na max. 150 ma spínací kapacity Snížení zatížitelnosti od 80.0 C procesní teploty: Redukce na max C okolí Snížení zatížitelnosti od 80.0 C procesní teploty: Redukce na max. 150 ma spínací kapaicty Skladovací teplota C Krytí IP65 s konektorem ventilu IP66/67 s konektorem PPSU M 12x1 (plastovým) Odolnost vůči rázům podle EN (30 g) Odolnosti vůči vibracím podle EN Elektromagnetická kompatibilita Jištění vůči přepětí Rušení podle EN 61326, Provozní prostředky třídy B, odrušení podle EN 61326, Dodatek A (pro průmyslovou oblast) a Doporučení NAMUR NE 21 (EMC). Rozhraní AS podle EN Kategorie jištění vůči přepětí III Provozní podmínky: Proces Teplotní rozsah média pro 150 C provedení Teplotní rozsah média pro 100 C provedení Procesní tlak Skupenství Hustota Viskozita Obsah plynů Obsah tuhých látek ø C, viz limitní hodnoty okolní teploty C, viz limitní hodnoty okolní teploty bar kapalina > 0.7 g/cm 3 (jiná nastavení hustoty na žádost) cst stojatá minerální voda < 5 mm Endress + Hauser 9

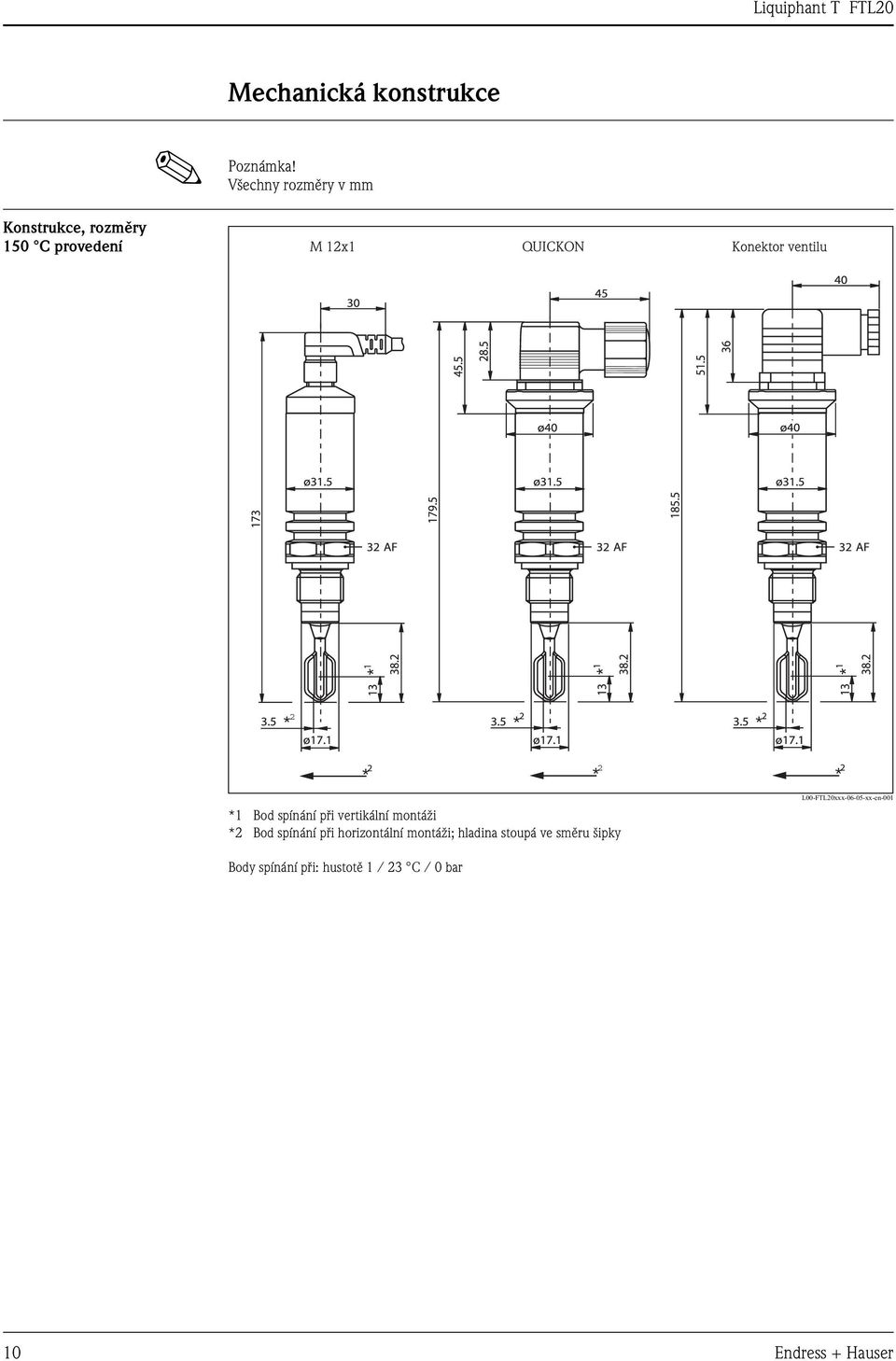

10 Mechanická konstrukce Poznámka! Všechny rozměry v mm Konstrukce, rozměry 150 C provedení Bod spínání při vertikální montáži 2 Bod spínání při horizontální montáži; hladina stoupá ve směru šipky L00-FTL20xxx xx-en-001 Body spínání při: hustotě 1 / 23 C / 0 bar 10 Endress + Hauser

11 Konstrukce, rozměry 100 C provedení 1 Bod spínání při vertikální montáži 2 Bod spínání při horizontální montáži; hladina stoupá ve směru šipky L00-FTL20xxx xx-en-002 Body spínání při: hustotě 1 / 23 C / 0 bar Procesní připojení Procesní připojení / Rozměry Příslušenství (volitelně) Tlak Teplota G ½ A, G ¾ A DIN ISO 228/I max. 40 bar max. 150 C L00-FTL20xxx xx-en-009 G ¾ A DIN ISO 228/I pro zapuštěnou montáž do nátrubku EHEDG s nátrubkem Nátrubek (bez orientace vidlice) se silikonovým O= kroužkem Endress+Hauser uvedené materiály FDA podle 21 CFR část max. 25 bar max. 150 C max. 40 bar max. 100 C L00-FTL20xxx xx-en-009 Endress + Hauser 11

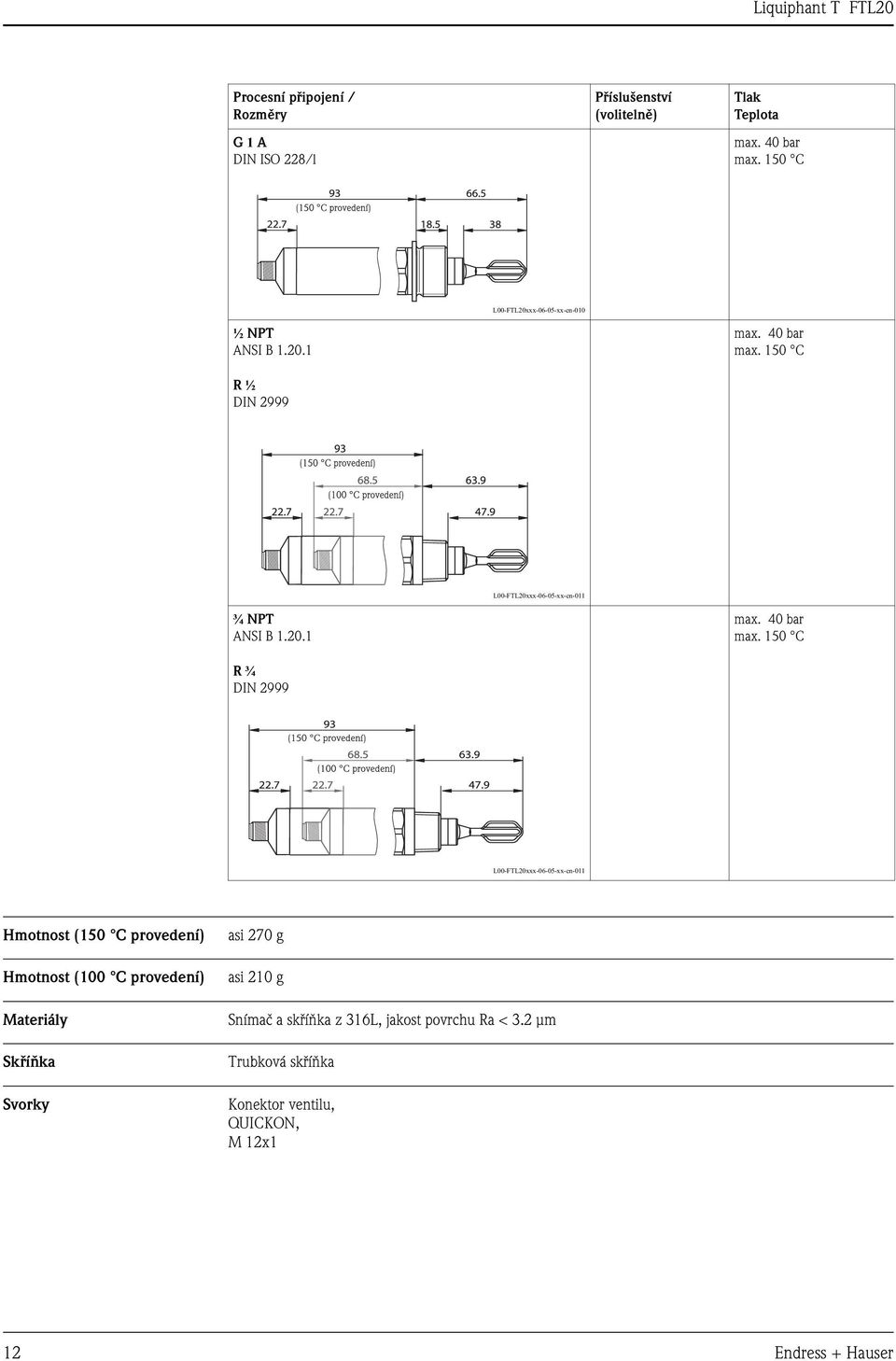

12 Procesní připojení / Rozměry G 1 A DIN ISO 228/l Příslušenství (volitelně) Tlak Teplota max. 40 bar max. 150 C L00-FTL20xxx xx-en-010 ½ NPT ANSI B max. 40 bar max. 150 C R ½ DIN 2999 L00-FTL20xxx xx-en-011 ¾ NPT ANSI B max. 40 bar max. 150 C R ¾ DIN 2999 L00-FTL20xxx xx-en-011 Hmotnost (150 C provedení) Hmotnost (100 C provedení) asi 270 g asi 210 g Materiály Snímač a skříňka z 316L, jakost povrchu Ra < 3.2 µm Skříňka Svorky Trubková skříňka Konektor ventilu, QUICKON, M 12x1 12 Endress + Hauser

13 Uživatelské rozhraní Funkční test s testovacím magnetem Provedení AC a DC-PNP: Při testování je aktuální stav elektronického spínače negativní. Provedení AS: Při testování je D0 negativní. Postup Testovací magnet přidržet na značení typového štítku: Stav spínání se mění. L00-FTL20xxx xx-xx-001 Světelné indikátory Provedení AC a DC-PNP s konektorem ventilu /QUICKON gn rd L00-FTL20Hxx xx-xx-001 Zelená kontrolka (gn) svítí: FTL20 je připojený k napájení a je připraven k provozu. Červená kontrolka (rd) svítí: Provozní režim MAX (jištění proti přetečení): Snímač je ponořený v médiu. Provozní režim MIN (jištění chodu naprázdno): Snímač je ponořený v médiu. Zelená kontrolka (gn) nesvítí: Závada: Bez napájení. Kontrola konektoru, kabelu a napájení. Červená kontrolka (rd) svítí: Závada: Přetížení nebo zkrat v zatěžovacím proudovém obvodu. Odstranit příčinu zkratu Redukce maximálního zatěžovacího proudu pod hodnotu 250 ma Závada: Interní závada snímače nebo koroze snímače. Přístroj vyměnit Endress + Hauser 13

14 Provedení AS a DC-PNP s konektorem PPSU M 12x1 gn ye rd L00-FTL20Hxx xx-xx-002 Zelená kontrolka (gn) svítí: FTL20 je připojený k napájení a je připraven k provozu. Žlutá kontrolka (ye) svítí: Snímač je ponořený v médiu. Červená kontrolka (rd) svítí při rozhraní AS: Závada: Adresa nastavená na 0 nebo závada komunikace. Provést adresování Konfigurace slave Nebo redukce délky vedení (< 100 m celkové délky) Červená kontrolka (rd) svítí při DC-PNP Závada: Přetížení nebo zkrat v zatěžovacím elektrickém obvodu. Odstranit příčinu zkratu Redukce maximálního zatěžovacího proudu na hodnotu pod 250 ma Zelená kontrolka (gn) nesvítí Závada: Bez napájení. Kontrola konektoru, kabelu a napájení Červená kontrolka (rd) bliká (2 Hz): Závada: Vnitřní závada snímače nebo koroze snímače. Přístroj vyměnit. 14 Endress + Hauser

15 Certifikace a osvědčení Poznámka! Uvedená certifikace a osvědčení jsou k dispozici na adrese Značka CE Přístroj vyhovuje zákonným požadavkům směrnic EU. Endress+Hauser potvrzuje úspěšnost testu přístroje umístěním značky CE. Hygienická kompatibilita EHEDG (viz procesní připojení, strana 11), číslo osvědčení: 3119/03/0445 Jištění přeplnění WHG a netěsnost Námořní certifikace Ostatní standardy a směrnice German Lloyd (GL), číslo osvědčení: HH AS-i profil S-3.A.1 podle EN (limitní spínač) Informace k objednacímu kódu Liquiphant T FTL20 10 Certifikace 0 Provedení pro prostředí bez WHG, detekce netěsnosti nebezpečí výbuchu 3 CSA General Purpose CSA US 9 Speciální provedení 20 Procesní připojení, materiály 0 Závit ISO228 G ½ A 316L 1 Závit ISO228 G ¾ A 316L 6 Závit ISO228 G 1 A 316L 2 Závit ANSI ½" NPT 316L 3 Závit ANSI ¾" NPT 316L 4 Závit DIN2999 R ½ 316L 5 Závit DIN2999 R ¾ 316L 9 Speciální provedení 30 Elektronika V AC, 2-vodičová V DC, PNP 3-vodičová 3 AS-i bus 9 Speciální provedení 40 Přídaná zařízení B Konektor ventilu Pg 11, ISO C IP65 C Konektor ventilu NPT ½", ISO C IP65 D Konektor M 12x1 150 C IP66/67 E Konekor ventilu s přípojením QUICKON, spojení 150 C odstraněním izolace IP65 0 Konektor ventilu Pg 11 ISO C IP65 4 Konektor ventilu NPT ½" ISO C IP65 5 Konektor M 12x1, 100 C IP66/67 6 Konektor ventilu s připojením QUICKON, spojení 100 C odstraněním izolace IP65 9 Speciální provedení FTL20 Objednací kód Uvedená certifikace a osvědčení jsou k dispozici na adrese Endress + Hauser 15

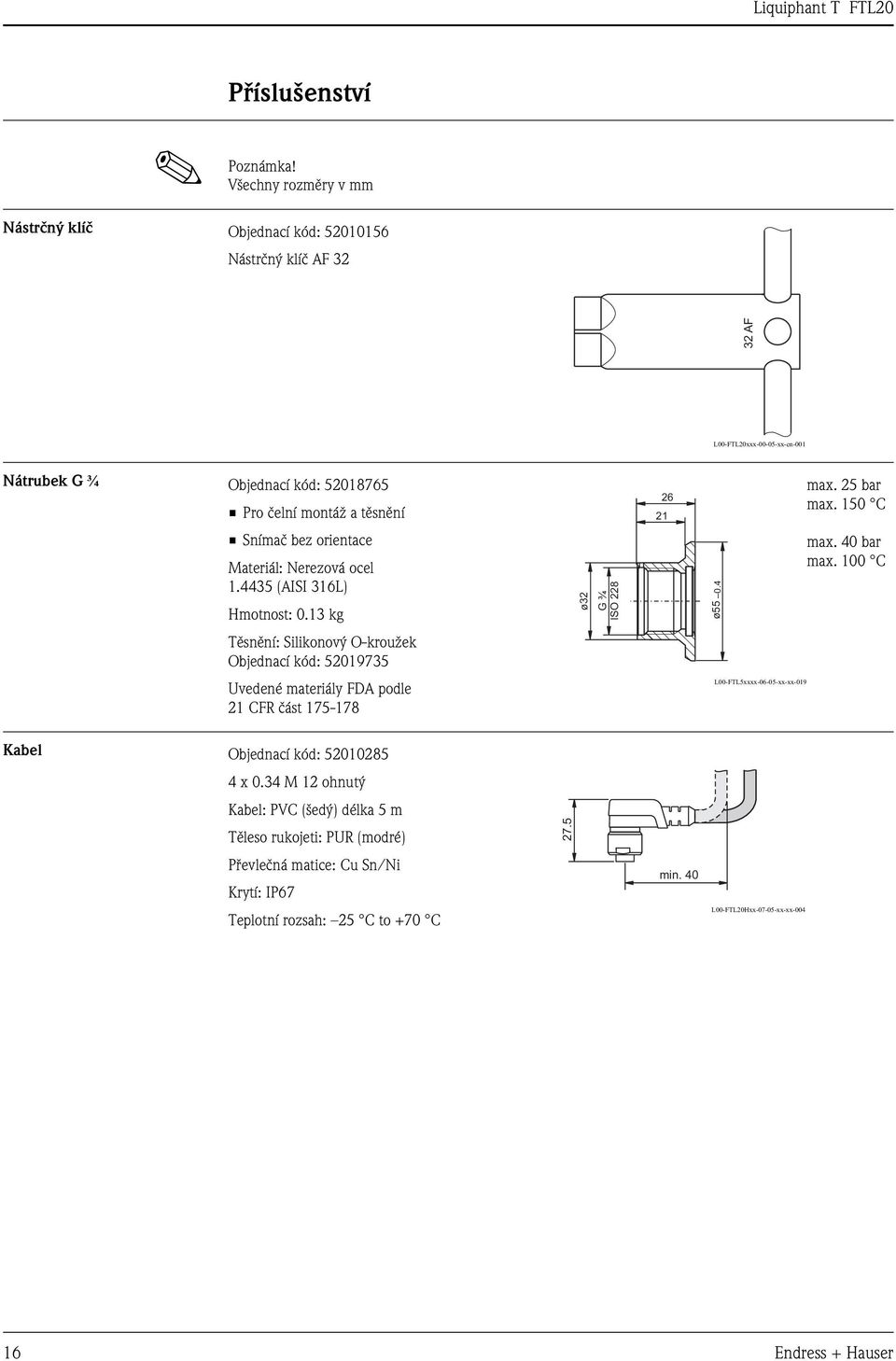

16 Příslušenství Poznámka! Všechny rozměry v mm Nástrčný klíč Objednací kód: Nástrčný klíč AF AF L00-FTL20xxx xx-en-001 Nátrubek G ¾ Objednací kód: Pro čelní montáž a těsnění max. 25 bar max. 150 C Snímač bez orientace Materiál: Nerezová ocel (AISI 316L) Hmotnost: 0.13 kg ø32 G¾ ISO 228 ø max. 40 bar max. 100 C Těsnění: Silikonový O-kroužek Objednací kód: Uvedené materiály FDA podle 21 CFR část L00-FTL5xxxx xx-xx-019 Kabel Objednací kód: x 0.34 M 12 ohnutý Kabel: PVC (šedý) délka 5 m Těleso rukojeti: PUR (modré) 27.5 Převlečná matice: Cu Sn/Ni Krytí: IP67 min. 40 Teplotní rozsah: 25 C to +70 C L00-FTL20Hxx xx-xx Endress + Hauser

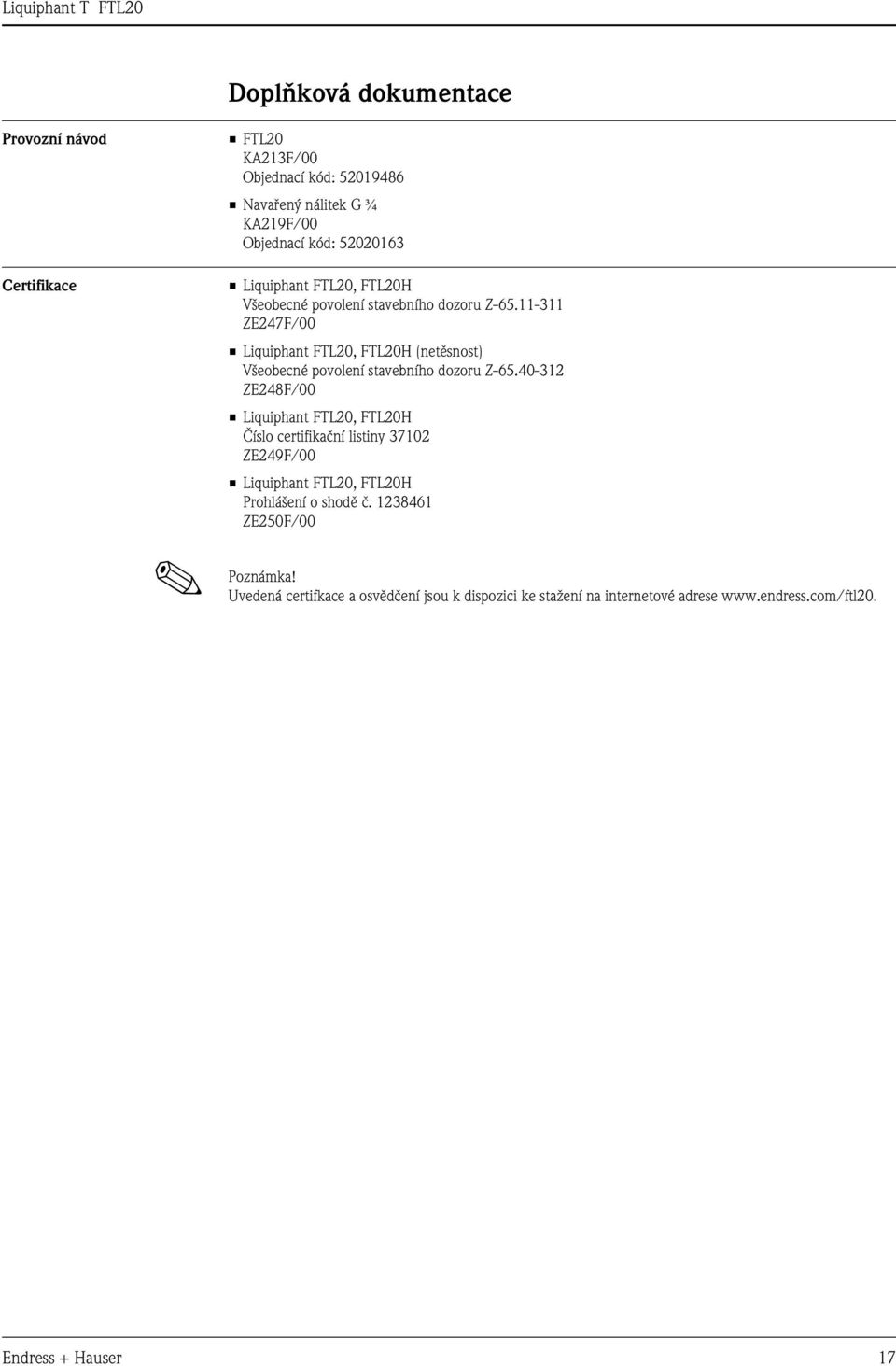

17 Doplňková dokumentace Provozní návod Certifikace FTL20 KA213F/00 Objednací kód: Navařený nálitek G ¾ KA219F/00 Objednací kód: Liquiphant FTL20, FTL20H Všeobecné povolení stavebního dozoru Z ZE247F/00 Liquiphant FTL20, FTL20H (netěsnost) Všeobecné povolení stavebního dozoru Z ZE248F/00 Liquiphant FTL20, FTL20H Číslo certifikační listiny ZE249F/00 Liquiphant FTL20, FTL20H Prohlášení o shodě č ZE250F/00 Poznámka! Uvedená certifkace a osvědčení jsou k dispozici ke stažení na internetové adrese Endress + Hauser 17

18 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
