1 Střední průmyslová škola na Proseku Novoborská 2, Praha 9 - barevné standardy - barevné kombinace - symbolismus a význam barev - příklady BARVY Ing. Lukáš Procházka 1S Design výrobků 4-1

2 BARVY SPŠ na Proseku 2-1 Ing. Lukáš Procházka - použití vhodných barev vytvořit vizuálně zajímavější - použitou barevnou paletu na 1 ks výrobku je dobré omezit - na první pohled je lidské oko schopné zpracovat cca 5 barev - počet barev se liší dle složitosti designu

3 SPŠ na Proseku 4-3 Ing. Lukáš Procházka BAREVNÉ STANDARDY RGB MODEL - RGB (aditivní systém barev) barvy lze realizovat kombinací intenzity a poměru zeleného, modrého a červeného světla SMYK MODEL R G B C M Y K - CMYK (substraktivní systém barev) barvy vznikají kombinací azurové (Cyan), purpurové (Magenta), žluté (Yellow) a černé - soutisk CMY = dá dohromady špinavou hnědou proto + K SMYK MODEL C M Y K O G - CMYKOG (hexachrom. systém barev) patentován PANTONE -barvy vznikají kombinací azurové (Cyan), purpurové (Magenta), žluté (Yellow), černé, oranžové (Orange) a zelené (Green) - složky O a G umožňují získat větší rozsah barev než CMYK

4 BAREVNÉ STANDARDY SPŠ na Proseku 4-4 Ing. Lukáš Procházka standard PANTONE - celosvětově uznávaný barevný standard - odstíny: více než 1114 odstínů ze 13 základních barev standard RAL - celosvětově uznávaný barevný standard - odstíny: 213 (Classic) (Design) a 70 (Effect) standard HKS - standardiz. barevné odstíny pro tisk v Evropě - odstíny: 120 přímých barev a 3520 barevných tónů PRIMÁRNÍ BARVY SEKUNDÁRNÍ BARVY TERCIÁLNÍ BARVY

5 STANDARD RAL SPŠ na Proseku 4-5 Ing. Lukáš Procházka - odstíny standardizovány od r (původ. 40 barev: RAL 840) - RAL = ReichsAusschuss für Lieferbedingungen v překladu Říšský výbor pro dodací podmínky - postupný vývoj: RAL 840 R, RAL 841-GL a RAL Design System - RAL Design Systém (r. 1993) obsahuje 1625 odstínů - vzorníky RAL: vzorník RAL Classic vzorník RAL Design vzorník RAL Effect vzorník RAL Plastics vzorník RAL DIGITAL (PC verze RAL) - vzorníky RAL dle tiskových papírů: tisknuté na matné papíry tisknuté na semimatné papíry tisknuté na pololesklé papíry tisknuté na lesklé papíry

6 RAL CLASSIC SPŠ na Proseku 4-6 Ing. Lukáš Procházka - vzorníky obsahující 213 barevných odstínů, vč. metalických - používá se především v průmyslové výrobě značení vzorníku - 4 číselné značení odstínu - 1. číslo značí základní odstín - 2. číslo je vždy 0 příklady -RAL 1021, RAL 5002, RAL 9003, výjimky -RAL def. používáním Al částeček - RAL s oxidem železa s malým množstvím Al (hliník)

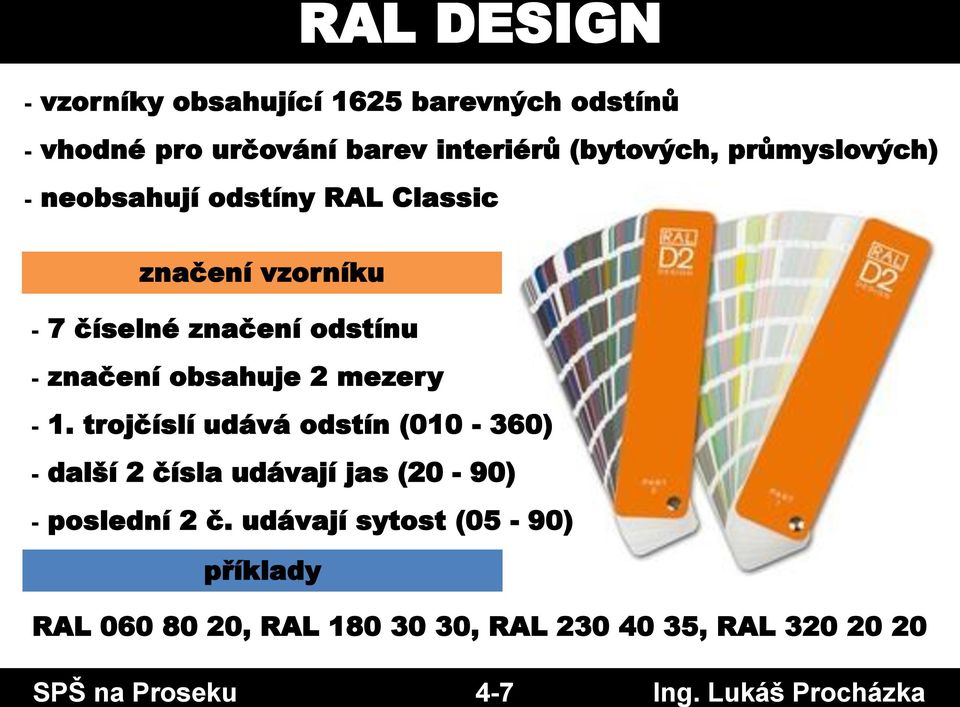

7 RAL DESIGN SPŠ na Proseku 4-7 Ing. Lukáš Procházka - vzorníky obsahující 1625 barevných odstínů - vhodné pro určování barev interiérů (bytových, průmyslových) - neobsahují odstíny RAL Classic značení vzorníku - 7 číselné značení odstínu - značení obsahuje 2 mezery - 1. trojčíslí udává odstín ( ) - další 2 čísla udávají jas (20-90) - poslední 2 č. udávají sytost (05-90) příklady RAL , RAL , RAL , RAL

8 RAL EFFECT SPŠ na Proseku 4-8 Ing. Lukáš Procházka - vzorníky obsahující 425 UNI odstínů a 70 metalických barev - ke každému souboru 6 UNI odstínu je přiřazen 1 metalický - používá se pro obdobné účely jako RAL Classic - neobsahuje odstíny RAL Classic značení a vlastnosti vzorníku - 4 číselné značení odstínu - 3. a 4. číslice - odděleny pomlčkou - 1. číslo značí základní odstín příklady - RAL 110-1, RAL 410-3

9 RAL PLASTICS SPŠ na Proseku 4-9 Ing. Lukáš Procházka - vzorníky obsahující 100 vybraných odstínů RAL Classic a 200 vybraných odstínů RAL Design na plastových štítcích - štítek ukazuje odstín RAL v různých tloušťkách štítku: 1-3 mm - drsnost povrchu vzorku: vyleštěný do lesku, VDI 24 a VDI 42 značení a vlastnosti vzorníku - značení dle řad Classic a Design - znač. obsahuje doplňková písmena - doplňková písmena P a T (resp. P-T) příklady - Classic: RAL 5017-P, RAL 2004-P - Design: RAL P, RAL P-T, RAL P

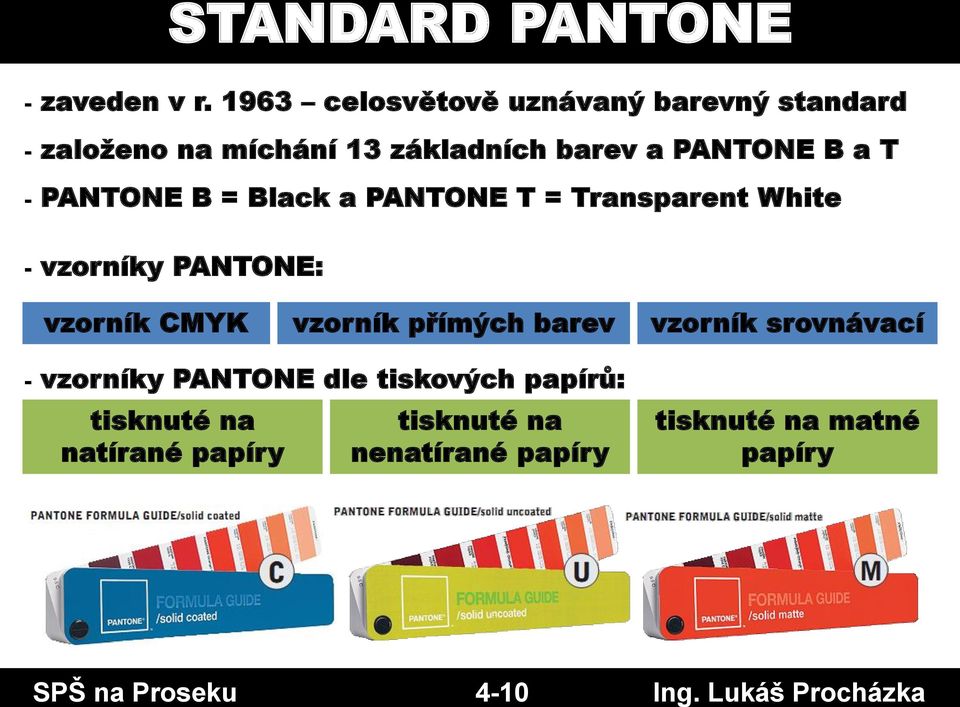

10 STANDARD PANTONE SPŠ na Proseku 4-10 Ing. Lukáš Procházka - zaveden v r celosvětově uznávaný barevný standard - založeno na míchání 13 základních barev a PANTONE B a T - PANTONE B = Black a PANTONE T = Transparent White - vzorníky PANTONE: vzorník CMYK vzorník přímých barev vzorník srovnávací - vzorníky PANTONE dle tiskových papírů: tisknuté na natírané papíry tisknuté na nenatírané papíry tisknuté na matné papíry

11 PANTONE CMYK SPŠ na Proseku 4-11 Ing. Lukáš Procházka - vzorníky zobrazují soutisk 4 barev CMYK - nejsou srovnávací ani součástí PANTONE Matching systému - slouží pro získání představy barevnosti značení a vlastnosti vzorníku - značení PANTONE DS nebo DE - DE = barvy používané v Evropě číslice s pomlčkou - označení typu papíru C a U - C = natíraný papír - U = nenatíraný papír

12 PANTONE PŘÍMÉ BARVY SPŠ na Proseku 4-12 Ing. Lukáš Procházka - vzorníky přímých barev jsou základem systému PANTONE - slouží ke srovnávání přímých barev vůči standardu PANTONE - obsahují více než 1114 přímých barev značení a vlastnosti vzorníku - míchání barev dle receptury - založeno na 13 základních barvách - a barvě PANTONE Black a Transp. - 4 číslice a typ papíru C a U - C = natíraný papír - U = nenatíraný papír

13 PANTONE PŘÍMÉ BARVY SPŠ na Proseku 4-13 Ing. Lukáš Procházka Vzorníky přímých barev PANTONE ZÁKLADNÍ - standard pro natírané papíry (C) - standard pro nenatírané papíry (U) - standard pro matové papíry (M) PASTEL - standard pro natírané papíry (C) - standard pro nenatírané papíry (U) METALIC - standard pro metalické barvy TEXTIL - standard pro textilní barvy

14 PANTONE SROVNÁVACÍ SPŠ na Proseku 4-14 Ing. Lukáš Procházka - porovnávají barevně nejvíce shodný ekvivalent přímé barvy - porovnání vůči CMYK nebo CMYKOG značení a vlastnosti vzorníku - vytištěna přímá barva a CMYK - přímá barva definována pomocí RGB - přímá barva defin. hexadecimálním číslem (HTML) značení a vlastnosti vzorníku - vytištěna přímá barva a CMYKOG - barva je definována číslem PANTONE s koncovkou HC

15 TEPLOST BAREV SPŠ na Proseku 4-15 Ing. Lukáš Procházka - barvy se dělí na teplé a studené TEPLÉ BARVY - aktivní barvy - použití v popředí TEPLÉ (AKTIVNÍ) BARVY - opticky rozšiřují vs. STUDENÉ BARVY - pasivní barvy - použití v pozadí - opticky zužují STUDENÉ (PASIVNÍ) BARVY

16 SYTOST BAREV - Sytost = množství šedé barvy přidané k danému odstínu + + JAS JAS KONTRAST SPŠ na Proseku 4-16 Ing. Lukáš Procházka

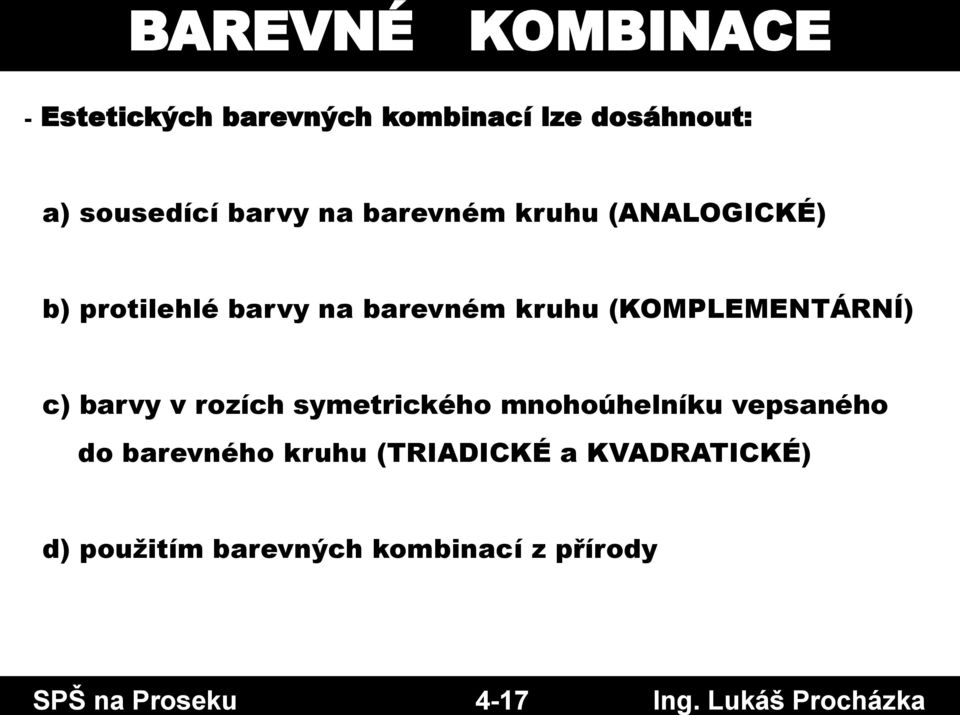

17 BAREVNÉ KOMBINACE SPŠ na Proseku 4-17 Ing. Lukáš Procházka - Estetických barevných kombinací lze dosáhnout: a) sousedící barvy na barevném kruhu (ANALOGICKÉ) b) protilehlé barvy na barevném kruhu (KOMPLEMENTÁRNÍ) c) barvy v rozích symetrického mnohoúhelníku vepsaného do barevného kruhu (TRIADICKÉ a KVADRATICKÉ) d) použitím barevných kombinací z přírody

18 ANALOGICKÉ BARVY SPŠ na Proseku 4-18 Ing. Lukáš Procházka příklad z přírody příklad výrobku

19 TRIADICKÉ BARVY příklad z přírody příklad výrobku SPŠ na Proseku 4-19 Ing. Lukáš Procházka

20 KOMPLEMENTÁRNÍ BARVY SPŠ na Proseku 4-20 Ing. Lukáš Procházka příklad z přírody příklad výrobku

21 KVADRATICKÉ BARVY SPŠ na Proseku 4-21 Ing. Lukáš Procházka příklad z přírody příklad výrobku

22 KOMBINACE Z PŘÍRODY SPŠ na Proseku 4-22 Ing. Lukáš Procházka - příklady vybraných barevných kombinací z přírody:

23 SYMBOLISMUS BAREV SPŠ na Proseku 4-23 Ing. Lukáš Procházka - neexistuje jednotné pravidlo pro symboliku barev - v různých kulturách mohou mít stejné barvy různý význam - hloubka, dálka, klid, sklíčenost, smutek, rozjímání - ochrana, naděje, uklidnění, přátelství - soulad, harmonie, radost, veselost, otevřenost - energie, oheň, síla, láska, nebezpečí, krev - slavnost, slunce, teplo, zlato, hojnost - smutek, netečnost, chudoba, neutralita - čistota, nevinnost, nejistota, neurčitost - vzdor, protest, zlo, nicota, temno, smrt

24 VÝZNAM BAREV SPŠ na Proseku 4-24 Ing. Lukáš Procházka - užitím výrazných barev v souvislosti s firemními produkty lze docílit jejich snadnější zapamatovatelnosti - podvědomě si spojujeme barvy, které vidíme s věcmi nad kterými přemýšlíme - výrobkům, které mají určitou barvu můžeme přisuzovat vlastnosti, aniž bychom věděli, že je výrobek má (viz. SYMBOLISMUS)

25 Student Agency a RegioJet SPŠ na Proseku 4-25 Ing. Lukáš Procházka

26 Fanuc SPŠ na Proseku 4-26 Ing. Lukáš Procházka

27 ABB Robotics SPŠ na Proseku 4-27 Ing. Lukáš Procházka

28 ABB Robotics SPŠ na Proseku 4-28 Ing. Lukáš Procházka PROČ JSOU TYTO BÍLÉ?

29 Ferrari SPŠ na Proseku 4-29 Ing. Lukáš Procházka JINÉ PRODUKTY:

30 Coca-Cola SPŠ na Proseku 4-30 Ing. Lukáš Procházka

31 ZAPA beton SPŠ na Proseku 4-31 Ing. Lukáš Procházka

32 De Stijl SPŠ na Proseku 4-32 Ing. Lukáš Procházka
