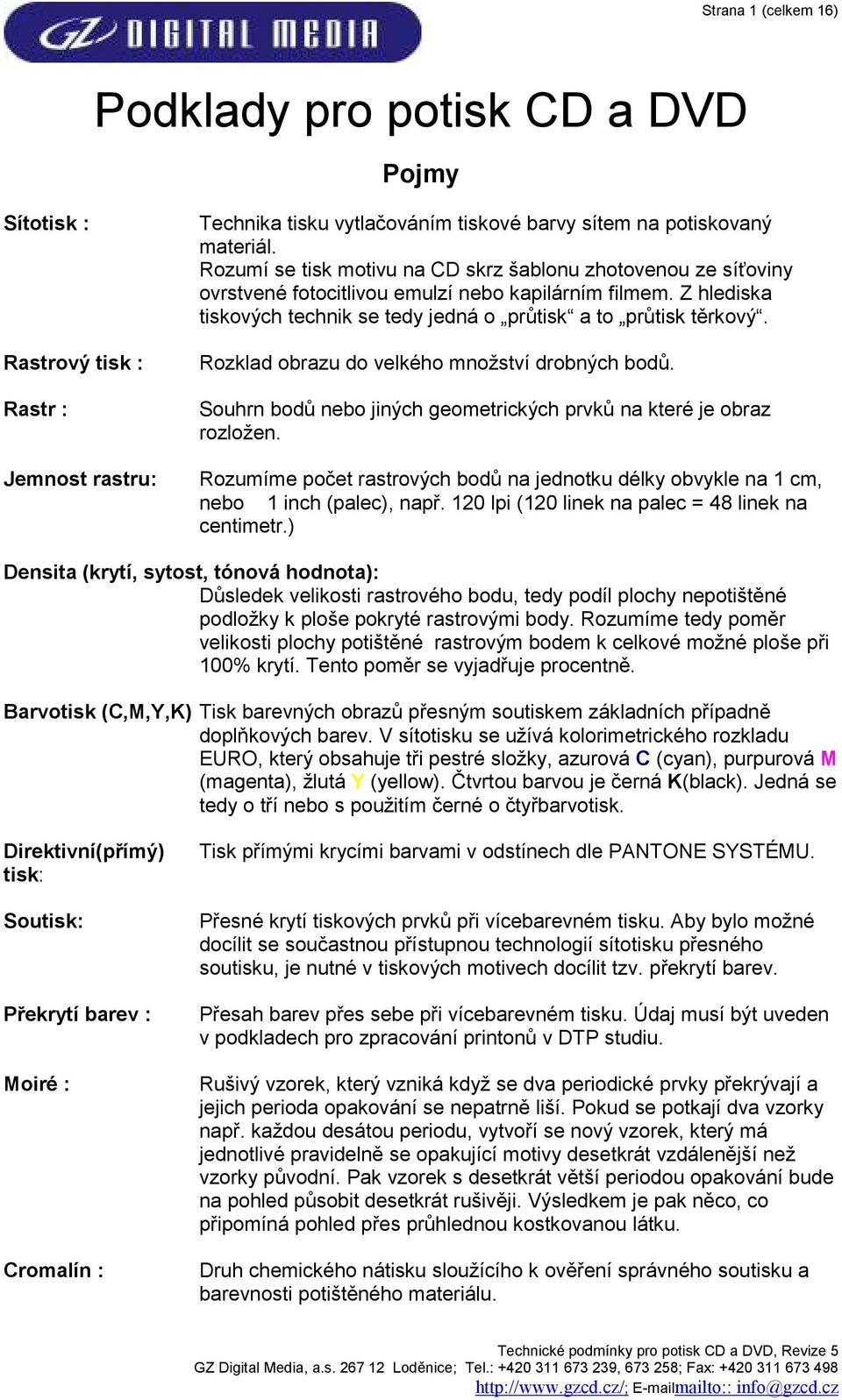

1 Strana 1 (celke 16) Podklady pro potisk CD a DVD Pojy Sítotisk : Rastrový tisk : Rastr : Jenost rastru: Technika tisku vytlačování tiskové barvy síte na potiskovaný ateriál. Rozuí se tisk otivu na CD skrz šablonu zhotovenou ze síťoviny ovrstvené fotocitlivou eulzí nebo kapilární file. Z hlediska tiskových technik se tedy jedná o průtisk a to průtisk těrkový. Rozklad obrazu do velkého nožství drobných bodů. Souhrn bodů nebo jiných geoetrických prvků na které je obraz rozložen. Rozuíe počet rastrových bodů na jednotku délky obvykle na 1 c, nebo 1 inch (palec), např. 120 lpi (120 linek na palec = 48 linek na centietr.) Densita (krytí, sytost, tónová hodnota): Důsledek velikosti rastrového bodu, tedy podíl plochy nepotištěné podložky k ploše pokryté rastrovýi body. Rozuíe tedy poěr velikosti plochy potištěné rastrový bode k celkové ožné ploše při 100% krytí. Tento poěr se vyjadřuje procentně. Barvotisk (C,M,Y,K) Tisk barevných obrazů přesný soutiske základních případně doplňkových barev. V sítotisku se užívá kolorietrického rozkladu EURO, který obsahuje tři pestré složky, azurová C (cyan), purpurová M (agenta), žlutá Y (yellow). Čtvrtou barvou je černá K(black). Jedná se tedy o tří nebo s použití černé o čtyřbarvotisk. Direktivní(příý) tisk: Soutisk: Překrytí barev : Moiré : Croalín : Tisk příýi krycíi barvai v odstínech dle PANTONE SYSTÉMU. Přesné krytí tiskových prvků při vícebarevné tisku. Aby bylo ožné docílit se součastnou přístupnou technologií sítotisku přesného soutisku, je nutné v tiskových otivech docílit tzv. překrytí barev. Přesah barev přes sebe při vícebarevné tisku. Údaj usí být uveden v podkladech pro zpracování printonů v DTP studiu. Rušivý vzorek, který vzniká když se dva periodické prvky překrývají a jejich perioda opakování se nepatrně liší. Pokud se potkají dva vzorky např. každou desátou periodu, vytvoří se nový vzorek, který á jednotlivé pravidelně se opakující otivy desetkrát vzdálenější než vzorky původní. Pak vzorek s desetkrát větší periodou opakování bude na pohled působit desetkrát rušivěji. Výsledke je pak něco, co připoíná pohled přes průhlednou kostkovanou látku. Druh cheického nátisku sloužícího k ověření správného soutisku a barevnosti potištěného ateriálu.

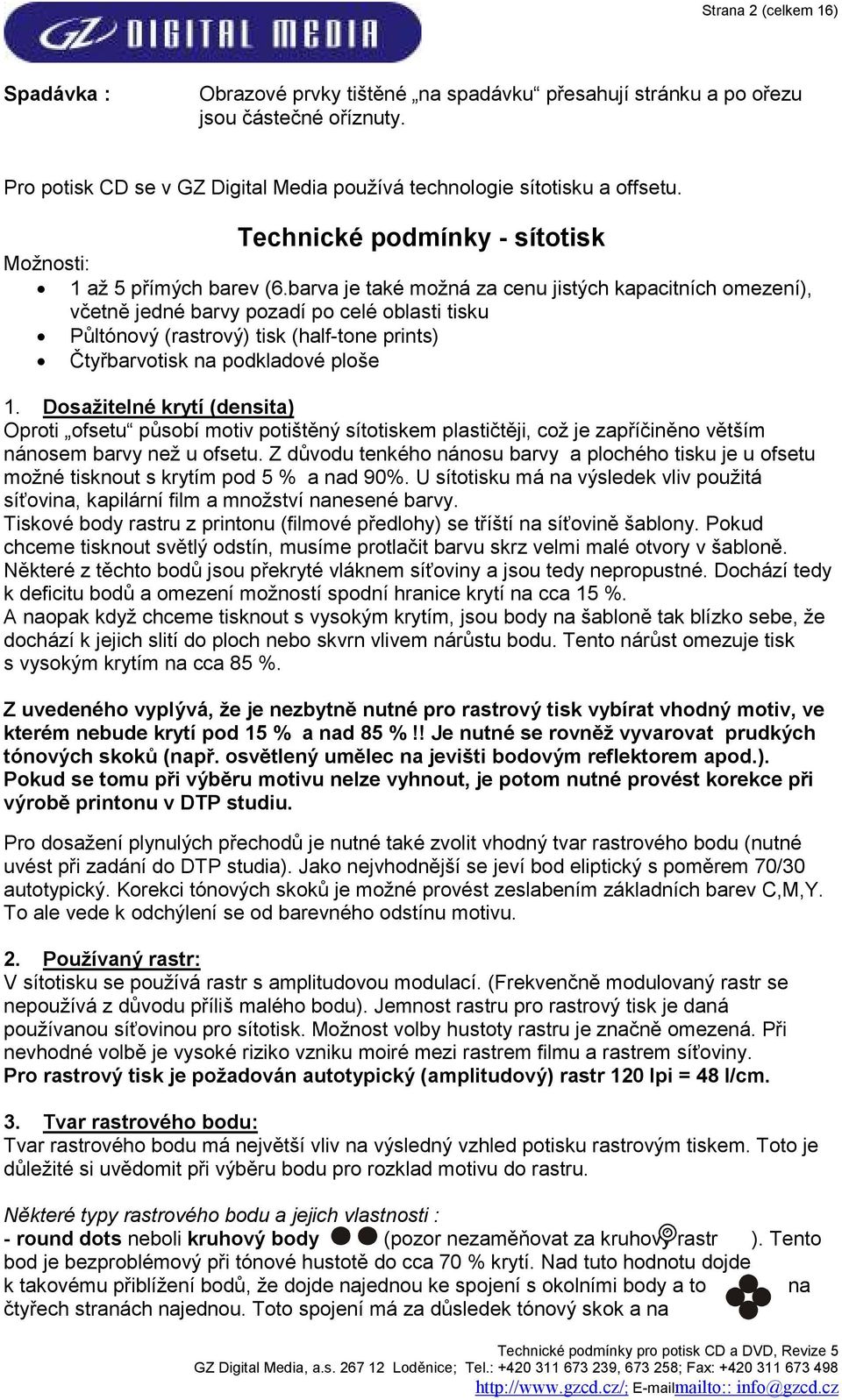

2 Strana 2 (celke 16) Spadávka : Obrazové prvky tištěné na spadávku přesahují stránku a po ořezu jsou částečné oříznuty. Pro potisk CD se v GZ Digital Media používá technologie sítotisku a offsetu. Technické podínky - sítotisk Možnosti: 1 až 5 příých barev (6.barva je také ožná za cenu jistých kapacitních oezení), včetně jedné barvy pozadí po celé oblasti tisku Půltónový (rastrový) tisk (half-tone prints) Čtyřbarvotisk na podkladové ploše 1. Dosažitelné krytí (densita) Oproti ofsetu působí otiv potištěný sítotiske plastičtěji, což je zapříčiněno větší nánose barvy než u ofsetu. Z důvodu tenkého nánosu barvy a plochého tisku je u ofsetu ožné tisknout s krytí pod 5 % a nad 90%. U sítotisku á na výsledek vliv použitá síťovina, kapilární fil a nožství nanesené barvy. Tiskové body rastru z printonu (filové předlohy) se tříští na síťovině šablony. Pokud chcee tisknout světlý odstín, usíe protlačit barvu skrz veli alé otvory v šabloně. Některé z těchto bodů jsou překryté vlákne síťoviny a jsou tedy nepropustné. Dochází tedy k deficitu bodů a oezení ožností spodní hranice krytí na cca 15 %. A naopak když chcee tisknout s vysoký krytí, jsou body na šabloně tak blízko sebe, že dochází k jejich slití do ploch nebo skvrn vlive nárůstu bodu. Tento nárůst oezuje tisk s vysoký krytí na cca 85 %. Z uvedeného vyplývá, že je nezbytně nutné pro rastrový tisk vybírat vhodný otiv, ve které nebude krytí pod 15 % a nad 85 %!! Je nutné se rovněž vyvarovat prudkých tónových skoků (např. osvětlený uělec na jevišti bodový reflektore apod.). Pokud se tou při výběru otivu nelze vyhnout, je poto nutné provést korekce při výrobě printonu v DTP studiu. Pro dosažení plynulých přechodů je nutné také zvolit vhodný tvar rastrového bodu (nutné uvést při zadání do DTP studia). Jako nejvhodnější se jeví bod eliptický s poěre 70/30 autotypický. Korekci tónových skoků je ožné provést zeslabení základních barev C,M,Y. To ale vede k odchýlení se od barevného odstínu otivu. 2. Používaný rastr: V sítotisku se používá rastr s aplitudovou odulací. (Frekvenčně odulovaný rastr se nepoužívá z důvodu příliš alého bodu). Jenost rastru pro rastrový tisk je daná používanou síťovinou pro sítotisk. Možnost volby hustoty rastru je značně oezená. Při nevhodné volbě je vysoké riziko vzniku oiré ezi rastre filu a rastre síťoviny. Pro rastrový tisk je požadován autotypický (aplitudový) rastr 120 lpi = 48 l/c. 3. Tvar rastrového bodu: Tvar rastrového bodu á největší vliv na výsledný vzhled potisku rastrový tiske. Toto je důležité si uvědoit při výběru bodu pro rozklad otivu do rastru. Některé typy rastrového bodu a jejich vlastnosti : - round dots neboli kruhový body (pozor nezaěňovat za kruhový rastr ). Tento bod je bezprobléový při tónové hustotě do cca 70 % krytí. Nad tuto hodnotu dojde k takovéu přiblížení bodů, že dojde najednou ke spojení s okolníi body a to na čtyřech stranách najednou. Toto spojení á za důsledek tónový skok a na

3 Strana 3 (celke 16) otivu se to projeví jako prudký přechod do tavého odstínu. Další zvyšování krytí á za důsledek zalití rastru a okažitý přechod do 100 % -ního krytí. - square dots neboli čtvercové body (kostkovaný vzor).u tohoto tvaru bodu dochází ke stejnéu efektu při spojení okolních bodů ve čtyřech bodech najednou u cca 50 % - ního krytí. Tento tónový skok je velice dobře vidět volný oke a působí rušivě při pohledu na vytištěný otiv. - elipsoidal dots neboli eliptické body (řetízkový vzor). U tohoto typu rastrového bodu dojde ke stejnéu efektu. Tento efekt je ale rozložen do dvou fází. V první fázi při krytí cca 40 % se spojí delší strany bodu a v druhé fázi při krytí cca 80 % se spojí i kratší strany. 1. fáze 2.fáze Tento dotyk bodů ve dvou fázích způsobí éně výrazný tónový skok tedy pro lidské oko éně postřehnutelný. Při další nárůstu krytí dochází k postupnéu zasouvání se bodů do sebe. Důsledke toho je přechod plynulejší než u předešlých dvou typů bodu. Pro sítotisk je nejvhodnější bod eliptický s poěre 70/30 autotypický. Bod kruhový se nedoporučuje. Čtvercový bod je zakázán. 4. Denzita filu : Denzita filu vyjadřuje sytost černé eulze na printonu. Musí být větší než 3,0. Při nižší hodnotě body nejsou černé, ale šedé a prosvítí se. 5. Orientace eulze na filu (printonu). Eulze (šichta) na printonu usí být pro sítotisk na čitelné straně. Touto stranou se totiž přikládá printon na sítotiskovou šablonu, aby při kopírováni v osvitové jednotce došlo k dokonaléu přenosu otivu. 6. Tisknutelná oblast : Oblasti tisku pro jednotlivé druhy nosičů jsou uvedeny na obrázcích 1 až 6. Typ nosiče Miniální průěr Maxiální průěr Přerušení CD c CD Vizitka 19 iniální přesah DVD DVD DVD 10 (strana 2) Pro potisk je vhodné použít pouze oblast, která je pokryta reflexní vrstvou (obr.1 Typ A). Pouze v této oblasti je ožné dosáhnout nejlepší kvality tisku a barevné stálosti. Při tisku až ke středu (obr.2 Typ B) je nutné počítat se zěnou barevného odstínu potisku otivu na nepokovené části CD. Pro inializaci barevné odchylky doporučujee použít jako podklad bílou barvu. Potisk vizitek (obr. 3 a 4) usí přesahovat rozěry vizitky iniálně o 2. POZOR!!! Při potisku až ke středu je otiv přerušen netisknutelnou zónou v ezikruží o průěru 24 až 26. Printony je nutné dodat s vybrání v této oblasti!! Při tisku v této oblasti ohou vznikat barevné odchylky a nahodilé přerušení tisku.

4 Strana 4 (celke 16) Upozornění: Na rozhraní pokovené a nepokovené plochy (průěr 36 nebo 38 ) dochází k barevné odchylce. Pro inializaci této odchylky doporučujee požít jako podklad bílou barvu. 7. Miniální tloušťka čáry a velikost písa : Pouze pro jednu barvu Miniální výška písa pro pozitivní tisk 4 pt. (1,4 ) Miniální výška písa pro negativní tisk 5 pt. (1,8 ) Miniální tloušťka čáry pro pozitivní tisk 0,1 nebo 0,004" Miniální tloušťka čáry pro negativní tisk 0,15 nebo 0,006" Positivní ABCDEFGHIJKLMabcdefghijkl ABCDEFGHIJKLMabcdefghijkl 4 pt. (1,4 ) 5 pt. (1,8 ) 0,1 0,15 Dvě a více barev Miniální výška písa pro pozitivní tisk 4 pt. (1,4 ) Miniální výška písa pro negativní tisk 6 pt. (2,1 ) Miniální tloušťka čáry pro pozitivní tisk 0,1 nebo 0,004" Miniální tloušťka čáry pro negativní tisk 0,2 nebo 0,008" Positivní ABCDEFGHIJKLMabcdefghijkl egativní egativní ABCDEFGHIJKLMabcdefghijkl 4 pt. (1,4 ) 6 pt. (2,1 ) 0,1 0,2 POZOR!! Patkové fonty usí splnit i na ístě nejslabší linky podínku tloušťky v pozitivu i negativu. Upozornění : Pro zpracování printonů v DTP studiu pro tisk dvěa a vícero barvai je nutné zadat paraetr překrytí barev, který zajistí kvalitní soutisk. 8. Paraetr překrytí barev : - 0,05 - doporučeno - hodnoty nad 0,05 nelze doporučit. - při hodnotě 0 se ůžou vyskytnout probléy se soutiske a ůže prosvítat podklad. 9. Rastrový tisk (half-tone printing) Jenost rastru (Screening): 48 l/c = 120 lpi Typ bodů (Type of dots): eliptický 70/30 autotypický Rozsah krytí (Density range): 15% až 85% Natočení (Ruling): 45

5 Strana 5 (celke 16) Pro duplex: 0 45 pro doinantní barvu Pro triplex: 0 (nebo 90 ) Pro dosažení dobrých výsledků tisku je nutné dodržet natočení ezi barvai Čtyřbarvotisk tisk C, M, Y, K Rastr (Screening): 48 l/c = 120 lpi Typ bodů (Type of dots): eliptický 70/30 autotypický Rozsah krytí (Density range) 15% až 85% Natočení (Ruling): záleží na to, která barva je doinantní. Tato barva je natočená na 45 nebo 135 proto, že rastr natočený pod títo úhle je pro lidské oko nejéně pozorovatelný (výrazný). K Doinantní Systé C M Y K C Doinantní C M Y K Zelené, tyrkysové tóny doinuje Y, C M Doinantní C M Y K Oranžové tóny doinuje Y, M Žlutá Y není natolik výrazná, aby její rastr působil rušivě a proto ji není nutné natáčet. Žádná z barev nesí s kteroukoli jinou svírat úhel 90 S jiný natočení se ůže výrazně projevit "Moiré" efekt. Pokud á být CMYK potištěn na podkladové bílé ploše, je nutné pro ni dodat printon spolu s ostatníi printony ve stejné provedení (aska, vybrání oblasti bez potisku ) Důležité : Fily vždy zkontrolujte zda ezi sebou netvoří oiré!!!!!! Pro dosažení příznivého výsledku potisku nutně potřebujee tiskový vzor (Croalin, Matchprint, Pressatch, vzorové CD atd.) Tiskový vzor slouží pouze pro orientaci. Nátisky jako např. Croalin byly vyvinuty pro ofsetovou technologii tisku. Proto při dodání nátisku neůžee zaručit úplnou barevnou schodu s potiske CD. Upozornění:

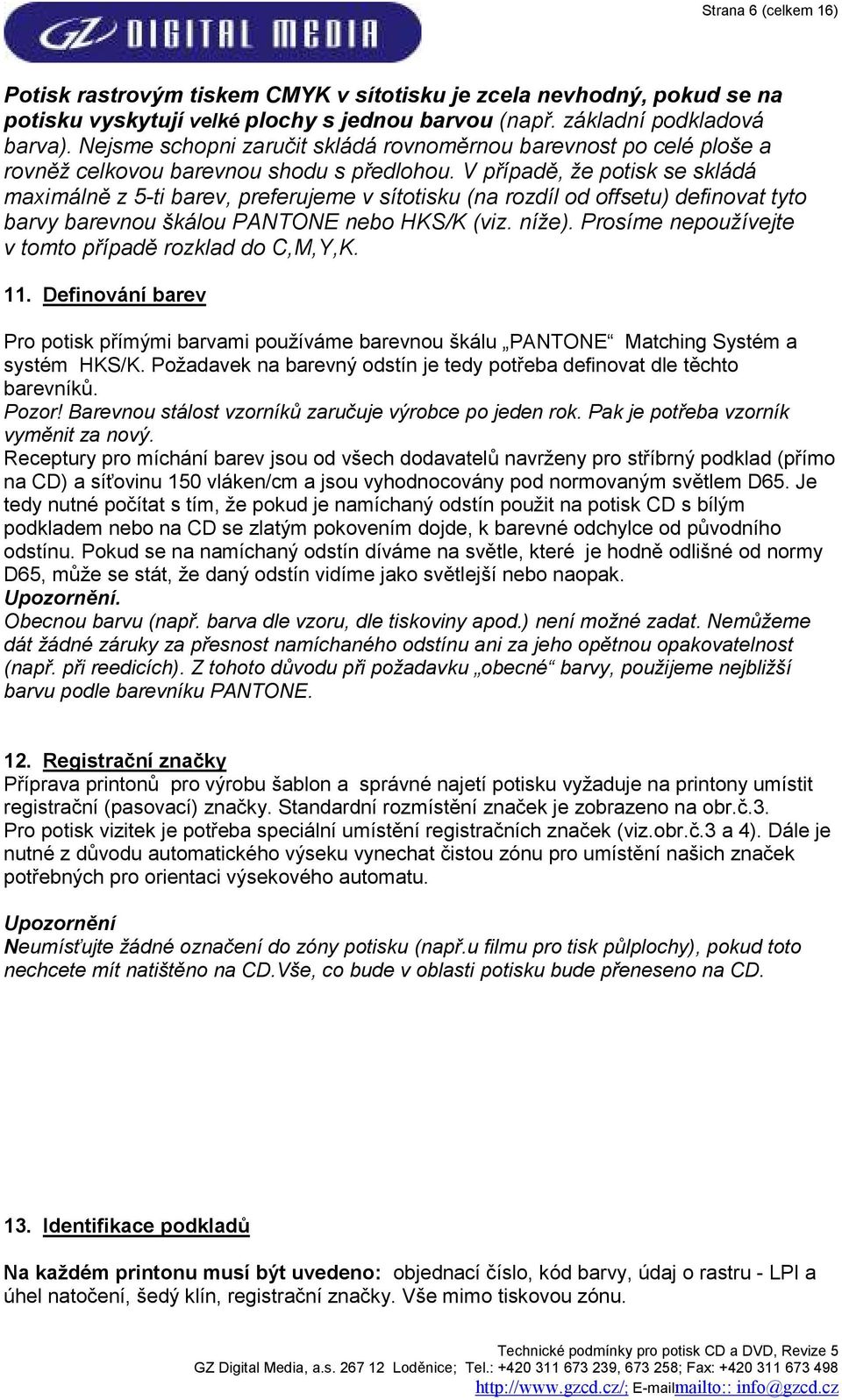

6 Strana 6 (celke 16) Potisk rastrový tiske CMYK v sítotisku je zcela nevhodný, pokud se na potisku vyskytují velké plochy s jednou barvou (např. základní podkladová barva). Nejse schopni zaručit skládá rovnoěrnou barevnost po celé ploše a rovněž celkovou barevnou shodu s předlohou. V případě, že potisk se skládá axiálně z 5-ti barev, preferujee v sítotisku (na rozdíl od offsetu) definovat tyto barvy barevnou škálou PANTONE nebo HKS/K (viz. níže). Prosíe nepoužívejte v toto případě rozklad do C,M,Y,K. 11. Definování barev Pro potisk příýi barvai používáe barevnou škálu PANTONE Matching Systé a systé HKS/K. Požadavek na barevný odstín je tedy potřeba definovat dle těchto barevníků. Pozor! Barevnou stálost vzorníků zaručuje výrobce po jeden rok. Pak je potřeba vzorník vyěnit za nový. Receptury pro íchání barev jsou od všech dodavatelů navrženy pro stříbrný podklad (přío na CD) a síťovinu 150 vláken/c a jsou vyhodnocovány pod norovaný světle D65. Je tedy nutné počítat s tí, že pokud je naíchaný odstín použit na potisk CD s bílý podklade nebo na CD se zlatý pokovení dojde, k barevné odchylce od původního odstínu. Pokud se na naíchaný odstín díváe na světle, které je hodně odlišné od nory D65, ůže se stát, že daný odstín vidíe jako světlejší nebo naopak. Upozornění. Obecnou barvu (např. barva dle vzoru, dle tiskoviny apod.) není ožné zadat. Neůžee dát žádné záruky za přesnost naíchaného odstínu ani za jeho opětnou opakovatelnost (např. při reedicích). Z tohoto důvodu při požadavku obecné barvy, použijee nejbližší barvu podle barevníku PANTONE. 12. Registrační značky Příprava printonů pro výrobu šablon a správné najetí potisku vyžaduje na printony uístit registrační (pasovací) značky. Standardní rozístění značek je zobrazeno na obr.č.3. Pro potisk vizitek je potřeba speciální uístění registračních značek (viz.obr.č.3 a 4). Dále je nutné z důvodu autoatického výseku vynechat čistou zónu pro uístění našich značek potřebných pro orientaci výsekového autoatu. Upozornění Neuísťujte žádné označení do zóny potisku (např.u filu pro tisk půlplochy), pokud toto nechcete ít natištěno na CD.Vše, co bude v oblasti potisku bude přeneseno na CD. 13. Identifikace podkladů Na každé printonu usí být uvedeno: objednací číslo, kód barvy, údaj o rastru - LPI a úhel natočení, šedý klín, registrační značky. Vše io tiskovou zónu.

7 Strana 7 (celke 16) DŮLEŽITÉ!! VEŠKERÉ MATERIÁLY POTŘEB É K VÝROBĚ (data, podklady pro tiskoviny a potisk ) JE UT É DODAT SPOLEČ Ě A V PATŘIČ É KVALITĚ. JI AK EMŮŽEME ZARUČIT DODRŽE Í SMLUVE ÉHO TERMÍ U. Technické podínky offset Offsetový potisk uožňuje tisknout CD a DVD ve stejných typech jako je to uvedeno v následujích přílohách (typ A, typ B, DVD9, DVD10 a DVD5 - obě varianty). Na offsetové potiskové není ožní tisknout vizitky s kroužke (jediná ožnost je vizitka vyrobená z 8 CD). Konfigurace stroje : - sítotisková stanice (obvykle se používá pro tisk podkladové bílé barvy) - barvotisková část stroje vlastní offset, tiskne barvotiske CMYK (rastr je 175 LPI) - sítotisková stanice (je ožno, v případě potřeby, použít pro lakování bezbarvý lesklý/atný lake nebo pro tisk příé PMS barvy Upozornění: Potisk rastrový tiske CMYK je zcela nevhodný, pokud se na potisku vyskytují velké plochy s jednou barvou. Nejse schopni zaručit skládá rovnoěrnou barevnost po celé ploše a rovněž celkovou barevnou shodu s předlohou. V toto případě doporučujee převod takového plochy do příé barvy a využít pro její tisk sítotiskovou stanici na výstupu ze stroje.

8 Strana 8 (celke 16) Specifikace potisku CD - TYP A potisk pouze na pokovené oblasti - doporučeno Zóna potisku in. ř 36 ax. ř 118 in. ř 36 ax. ř 78 Obrázek č.1

9 Strana 9 (celke 16) Specifikace potisku CD - TYP B potisk na pokovené i nepokovené oblasti Upozornění: V oblasti s pokovení a bez pokovení dochází k barevné odchylce. Pro její inializaci doporučujee použít jako podklad bílou barvu. Zóna potisku Oblast bez potisku ř 36 - ř 118 Pokovená oblast ř 24 ř 26 in. ř 19 ax. ř 118 etisknutelná oblast < ř 19 ř 24 až ř 26 > ř 118 Oblast bez potisku oblast pokovení ř 36 - ř 78 ř 24 ř 26 in. ř 19 Obrázek č.2 ax. ř 78

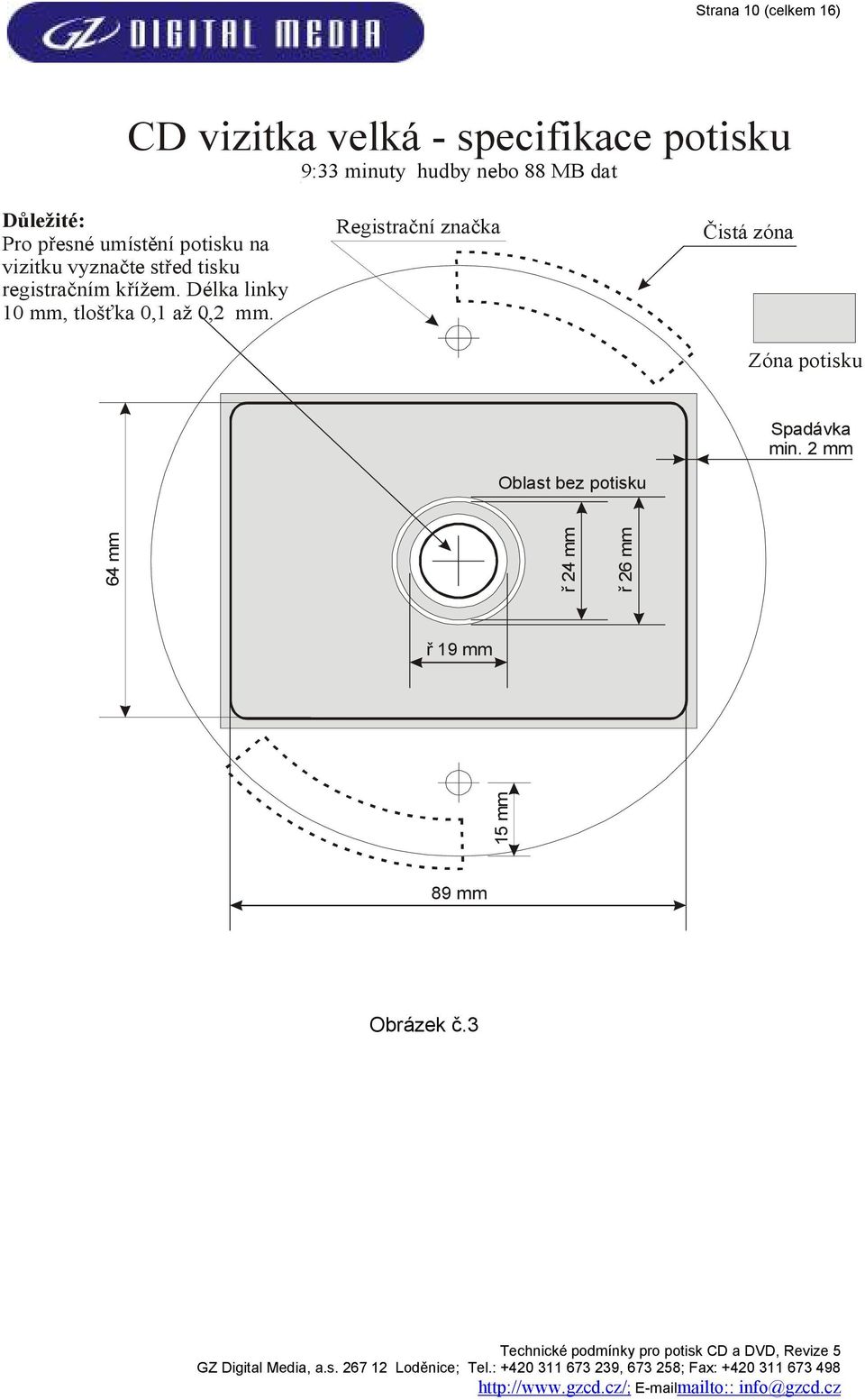

10 Strana 10 (celke 16) CD vizitka velká - specifikace potisku 9:33 inuty hudby nebo 88 MB dat Důležité: Pro přesné uístění potisku na vizitku vyznačte střed tisku registrační kříže. Délka linky 10, tlošťka 0,1 až 0,2. Registrační značka Čistá zóna Zóna potisku Spadávka in. 2 Oblast bez potisku 64 ř 24 ř 26 ř Obrázek č.3

11 Strana 11 (celke 16) CD vizitka alá - specifikace potisku 2:51 inut hudby nebo 26,3 MB dat Důležité: Pro přesné uístění potisku na vizitku vyznačte střed tisku registrační kříže. Délka linky 10, tlošťka 0,1 až 0,2. Registrační značka Zóna potisku Spadávka in. 2 Oblast bez potisku ř 6 2 ř ř Čistá zóna Spadávka in Registrační značka Oblast bez potisku ř 6 2 ř ř Obrázek č.4

12 Strana 12 (celke 16) Specifikace potisku DVD 9 Upozornění: V oblasti s pokovení a bez pokovení dochází k barevné odchylce. Pro její inializaci doporučujee použít jako podklad bílou barvu. Zóna potisku ř 36 - ř 118 Pokovená oblast in. ř 19 Obrázek č. 5 ax. ř 118

13 Strana 13 (celke 16) Specifikace potisku DVD 10 tisk pouze na straně 2 Upozornění: V oblasti s pokovení a bez pokovení dochází k barevné odchylce. Pro její inializaci doporučujee použít jako podklad bílou barvu. Zóna potisku ř 36 - ř 118 Pokovená oblast in. ř 19 ax. ř 43 Obrázek č.6

14 Strana 14 (celke 16) Uístění registračních značek Tloušťka linky registračních značek 0, Obrázek č.7

15 Strana 15 (celke 16) POTISK DVD5 varianta 1. Obrázek č.8

16 Strana 16 (celke 16) POTISK DVD5 varianta 2. Obrázek č.9
