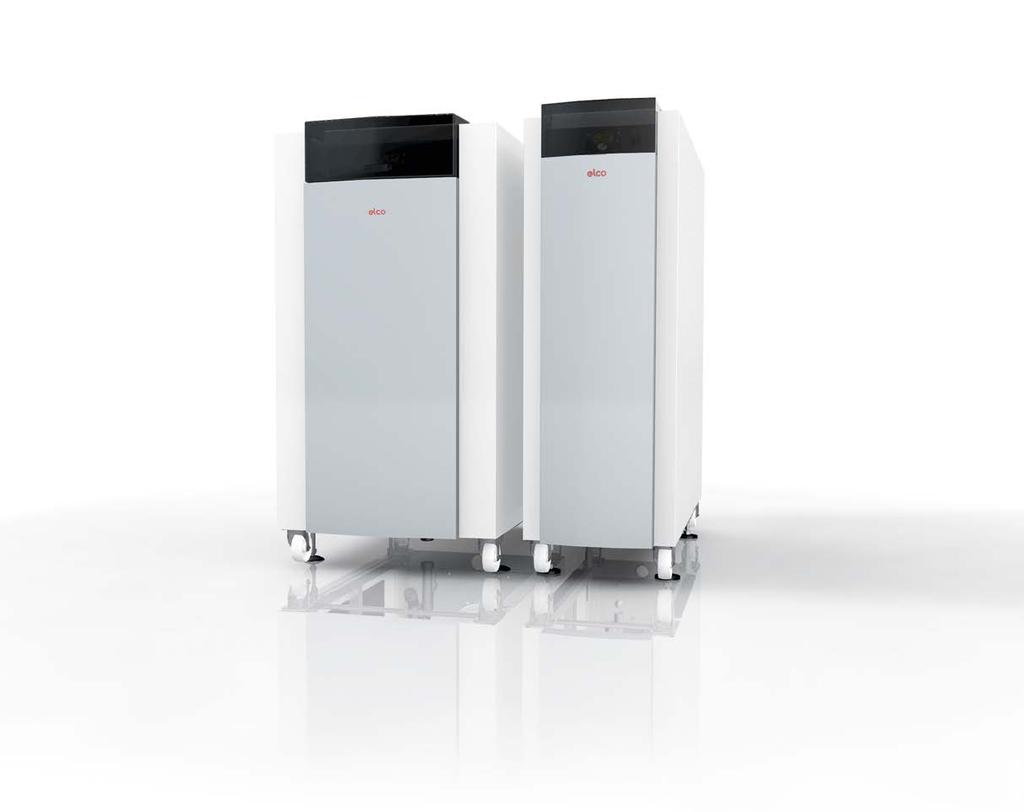

Plynový konzenzační kotel Výstup: kw TRIGON XL. Kompaktní, vysoký výkon

Transkript

1 Plynový konzenzační kotel Výstup: kw TRIGON XL Kompaktní, vysoký výkon

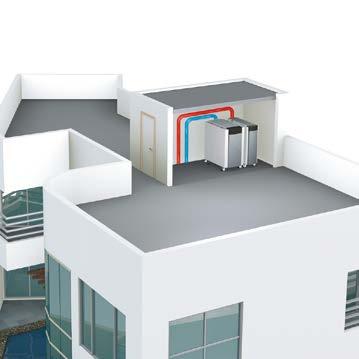

2 TRIGON XL Flexibilní pro všech Nový standard TRIGON XL představuje významný krok kupředu v technologii vytápění. Díky extrémně flexibilní konfiguraci, chytrému designu a řadu dostupných modelů je kotel ideální pro řadu komerčních aplikací. Je čas objevit novou generaci stacionárích kotlů. Komplexní ovládání Jasně čitelný textový displej s integrovanou kaskádní funkcí master-slave (až 8 kotlů) značně usnadňuje uvedení do provozu. Navíc lze řídicí jednotku doplnit přídavnými clip-in moduly pro rozšíření systému o další topné okruhy, solární systémy nebo přídavné zdroje tepla. T 30K Široká aplikace S maximálním tlakem 8 barů pro vytápění a ohřev vody ve vyšších budovách, není třeba hydraulického rozdělení systému. Navíc vratná teplota 30 k umožňuje snadnější integraci se systémy dálkového vytápění při zachování optimální účinnosti. Lehká konstrukce Využitím technologie s nízkým obsahem vody může být kotel snadno instalován na střeše - a současně poskytuje vynikající dobu odezvy a snižuje provozní náklady. 2

3 ny druhy aplikace 468,5 mm až do 250 kw 748,5 mm až do 570 kw Kompaktní rozměry Všechny modely jsou navrženy tak, aby prošly standardními dveřmi o šířce 760 mm. Sortiment obsahuje 7 modelů se dvěma variantami šířky. Flexibilní konfigurace Inspekční sklo a zapalovací elektroda mohou být instalovány na obou stranách kotle, což umožňuje flexibilnější umístění kotle v prostoru. Snadná přeprava Kotel je dodáván s přídavnými koly, což umožňuje snadné manévrování na místě. Po nasazení může být kotel vyrovnán a zvednut. Jednoduché uvedení do provozu Integrovaná klapka spalin a spodní komínové připojení zajišťují uspořádání vhodné pro instalaci. 3

4 TRIGON XL Navržen pro náročn Hořák Moderní konstrukce hořáku TRIGON XL je nejpokročilejší a nejvýkonnější na trhu. Unikátní systém premixového hořáku Plně modulovatelný vodou chlazený hořák s plamenem využívá jedinečný systém, který poskytuje spolehlivý a robustní výkon. Nízké emise Díky vodou chlazenému hořáku a optimalizované spalovací zóně dosahují kotle extrémně nízkých emisí NOx a CO, které již splňují požadavky třídy NOx 6. 4

5 é prostředí Výměník tepla TRIGON XL má nerezový výměník tepla vyrobený pro náročné pracovní podmínky. Je speciálně navržen pro optimální efektivitu a výkon po celou dobu životnosti kotle. Dlouhotrvající účinnost Kombinací unikátního systému s premixovým hořákem a výměníkem tepla s optimalizovanými ovládacími prvky, zajišťuje TRIGON XL impozantní účinnost až 110%. Laserově svařovaný výměník z nerezové oceli Pokročilá technologie robotického svařování minimalizuje tepelné ztráty mezi trubkou a žebry výměníku a garantuje maximální možný přenos tepla z jeho zvětšené plochy. Vodou chlazená spalovací komora Pečlivě navržený proces hydraulického tvarování fixuje chladicí trubky uvnitř bočních stěn poskytuje nejvyšší možnou tepelnou vodivost. 5

6 Snadná instalace Inteligentní modulární koncept Všechny kotle TRIGON XL lze demontovat pro snadnou manipulaci. To také umožňuje, aby byl kotle snadno instalován do budov s omezeným přístupem. 0,5 dne Čas: Doba demontáže + čas montáže: Max. 0,5 pracovních dnů 0 dní 6

7 Technické parametry TRIGON XL TRIGON XL Jmenovitý výkon 80/60 C kw 142,3 190,4 237,6 285,7 381,3 476,7 540,2 Minimální výkon 80/60 C kw 31,3 42,0 47,0 56,5 75,2 94,6 120,0 Jmenovitý výkon 50/30 C kw 149,4 199,9 249,7 300,3 401,1 503,2 572,8 Minimální výkon 50/30 C kw 35,1 47,0 52,9 63,6 85,0 106,1 133,4 Jmenovitý příkon při max. výkonu (Hi) kw 145,0 194,0 242,0 291,0 388,0 485,0 550,0 Minimální příkon při min. výkonu (Hi) kw 32,2 43,1 48,4 58,2 77,6 97,0 122,2 Účinnost při max. výkonu 80/60 C % 98,2 98,2 98,2 98,2 98,3 98,3 98,2 Účinnost při min. výkonu 50/30 C % 109,2 109,2 109,4 109,4 109,5 109,4 109,2 Účinnost při min. výkonu 40/30 C % 110,0 110,0 110,3 110,3 110,3 110,3 110,5 Roční účinnost (NNG 40/30 C) % 110,4 110,4 110,4 110,4 110,4 110,4 110,3 Třída Nox (EN15502) mg/kwh Teplota spalin při plném výkonu (80/60 C) ºC Max. zbytkový přetlak ventilátoru Pa Tlak vody min/max bar 8/1 8/1 8/1 8/1 8/1 8/1 8/1 Maximální nastavitelná teplota ºC Průtok vody při dt=10k m³/h 12,1 16,2 20,3 24,4 32,5 40,7 46,1 Hydralický odpor při dt=10k kpa Průtok vody při dt=20k (jmenovitý) m³/h 6,1 8,1 10,1 12,2 16,3 20,3 23,1 Hydralický odpor při dt=20k kpa Průtok vody při dt=30k m³/h 4,0 5,4 6,8 8,1 10,8 13,6 15,4 Hydralický odpor při dt=30k kpa Elektrické připojení V 230/ / / / / / /400 Spotřeba el. energie (bez čerpadla) W Hladina hluku db(a) 70,3 70,3 70,3 70,3 77,3 77,3 77,3 Objem vody l 27,0 31,0 35,0 61,0 68,0 75,0 82,0 Hmotnost kg Rozměry Přiopjení vody (W1/W2) R2" R2" R2" Připojení plynu (G) R1½" R1½" R1½" R1½" R1½" R2" R2" Připojení odtahu spalin (D) mm Připojení přívodu vzduchu (A) (pro použití v uzavřeném pokoji) DN65 PN16 DN65 PN16 DN65 PN16 DN65 PN16 mm Připojení kondenzátu (S) mm Délka kotle s přípojkou vody (L1) mm Délka kotle bez připojení vody (L2) mm TRIGON XL 100, 200 & 250 TRIGON XL 300, 400, 500 & 570 L ,5 L ,5 L1 L2 374,2 128 G W1 A G W1 A W2 S D W2 S D

8 Partner, na kterého se lze vždy spolehnout ELCO působí na evropských trzích více jak 90 let a je dlouhodobou jedničkou na nejnáročnějším evropském trhu Švýcarské konfederaci. Po celou dobu své existence nabízí výhradně inovativní výrobky využívající špičkové technologie a nejkvalitnější materiály. Přesvědčivým výsledkem správnosti této filozofie je více než 1,7 milionu individuálně navržených instalací po celé Evropě. Prémiové výrobky ELCO jsou ke svým uživatelům distribuovány výhradně prostřednictvím uceleného řetězceautorizovaných partnerů, a to od jejich prvotního návrhu do projektu, přes odbornou montáž a uvedení do provozu, až po následnou pravidelnou údržbu specializovanými servisním techniky. V duchu filozofie ELCO zajišťuje dovozce pravidelná školení všech svých autorizovaných partnerů, kteří se na návrhu, montáži a údržbě zařízení podílejí a poskytuje přímou technickou podporu při realizaci i provozu jednotlivých instalací v duchu mnohaleté tradice společnosti ELCO na všech evropských trzích. Objevte produktovou řadu plynových kondenzačních kotlů ke komerčnímu použití THISION L EVO Závěsný modelů ( kw) Výkon kaskády až 1,1 MW Modulační premixový hořák Vysoká účinnost (až 110%) TRIGON XL Stacionární 7 modelů ( kw) Modulační premixový hořák Vysoká účinnost (až 110%) Výměníky z nerezové oceli Více informací u Brilon a.s. Sezemická 6/A Praha 9 Česká republika Brilon a.s Vajnorská 127/B Bratislava Slovensko Váš autorizovaný ELCO partner Stav: 01/19/PP THISION XL01/19. Použití jakéhokoli textu, obrázků nebo výkresů bez písemného souhlasu je porušením autorských práv.
