DESKY Z LITÉHO ŠAMOTU

Transkript

1 PRODUKTOVÝ LIST

2 DESKY Z LITÉHO ŠAMOTU Desky z litého šamotu jsou velkoplošné, hutné stavební desky, které se díky své malé tloušťce (25 mm) velmi dobře hodí na stavbu vytápěných ploch ohřívaných teplým vzduchem, na stavbu obkladového plášťe kamen a hypokaustu. Mají vynikajicí tepelnou vodivost v uzavřených teplovzdušných systémech (hypokaustech). Díky dvojitému armování mají vysokou stabilitu. Naše lámačka na šamot a litý šamot umožňuje zlomit desky lehce a rychle. Nevzniká žádný odpad, protože je možné zpracovat všchen materiál při stavbě spotrebiče.

3 Lš / LB Desky, oblouky a rohové dílce LŠ / LB Desky: Desky, tloušťka 25mm LB obj. číslo LŠ obj. číslo Označení Délka [mm] Šířka [mm] OR872 OR772 Deska - pásek OR873 OR773 Deska - pásek OR874 OR774 Deska - pásek OR801 OR701 Deska normovaný formát, viditelný OR8000 OR7000 Deska normovaný formát OR800 OR700 Deska normovaný formát

4 LŠ / LB rohové dílce ROHOVÉ DÍLCE A LIZÉNY, TLOUŠŤKA 25MM LB obj. číslo LŠ obj. číslo Označenie Dĺžka A [mm] Dĺžka B [mm] Dĺžka C [mm] Výška [mm] OR850 OR750 LŠ Rohový díl OR850-1 OR750-1 LŠ Rohový díl OR860 OR760 LŠ Rohový díl OR860-1 OR760-1 LŠ Rohový díl OR891 OR791 LŠ lizéna OR OR791-1 LŠ lizéna OR892 OR792 LŠ lizéna OR892-1 OR792-1 LŠ lizéna OR893 OR793 LŠ lizéna OR893-1 OR793-1 LŠ lizéna OR894 OR794 LŠ Rohový díl 90 R=70mm OR894-1 OR794-1 LŠ Rohový díl 90 R=70mm Dodací termín na žádost - při 1000mm rozměru zboží a dílců z litého betonu!!!

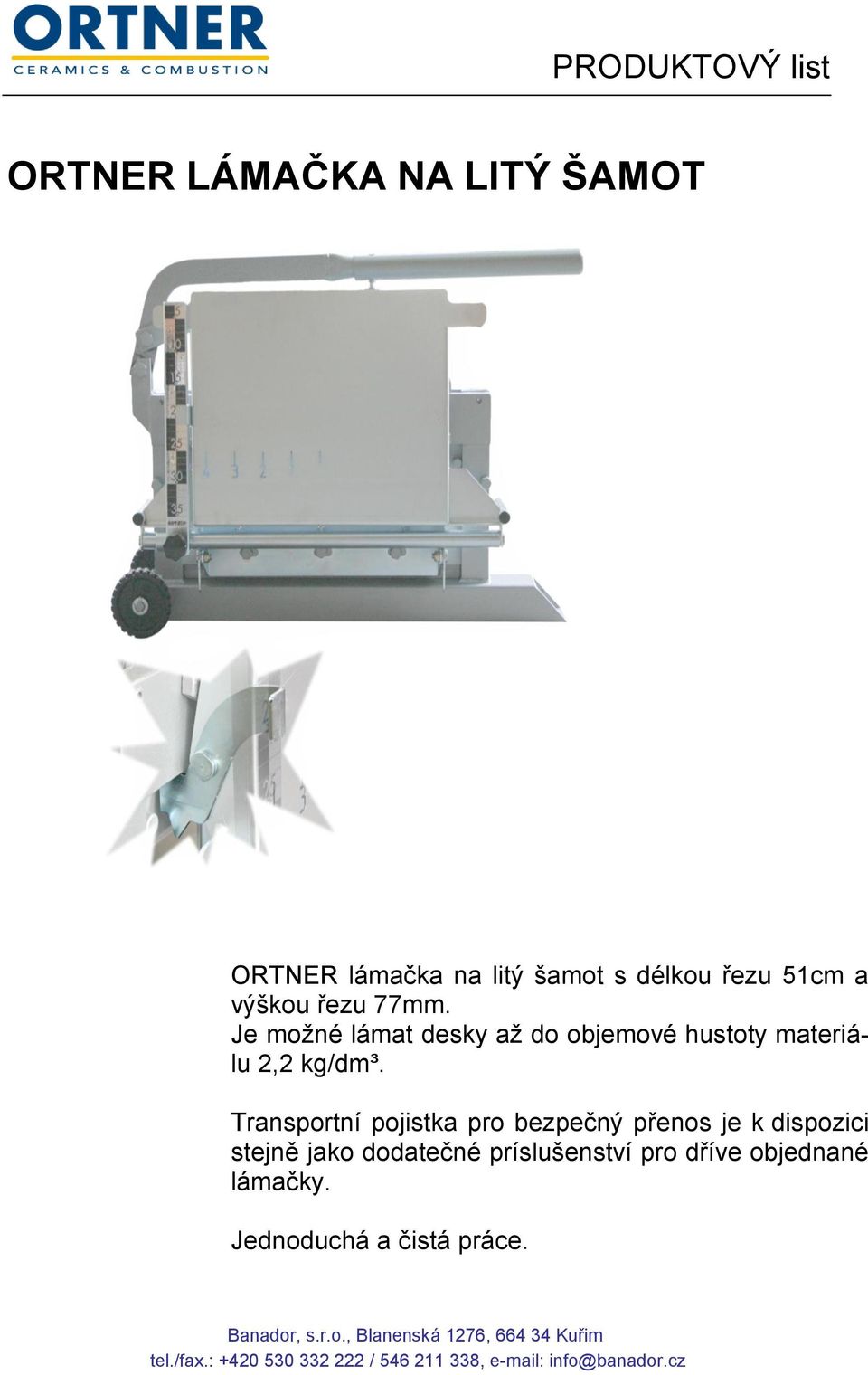

5 ORTNER LÁMAČKA NA LITÝ ŠAMOT ORTNER lámačka na litý šamot s délkou řezu 51cm a výškou řezu 77mm. Je možné lámat desky až do objemové hustoty materiálu 2,2 kg/dm³. Transportní pojistka pro bezpečný přenos je k dispozici stejně jako dodatečné príslušenství pro dříve objednané lámačky. Jednoduchá a čistá práce.

6 Nosná konzole N O V Á G E N E R A C E N O S N Ý C H K O N Z O L Í Vysoká stabilita při nejjednodušším použití Horizontálně 100mm nastavitelná Vertikálně 50mm exaktně nastavitelná pomocí šroubu Nosník úhlově nastavitelný Pomocí jednoho šroubu nastavitelné vysunutí nosníku pro zjednodušení omítání možné odebrání

7 Rovná lafeta 1 Stavební profil kruh d=35mm 2 Nosný profil 40/38/2 mm 3 Ukotvení Rovná lafeta pro lavice slouží k vytváření laviček a ploch s volným převisem. Oblá vestavěná roura se kotví do korpusu pece a je vedená přes karamiku, nebo čisticí otvory. Čtverstranný nosný profil slouží k ukotvení lavičky pece. Důležité údaje: Horní hrana nosného profilu je zároveň výškou sezení po odečtení tloušťky desky lavičky: Doporučená výška sezení cm podle provedení. Odstup nosného profilu od plášťe kamen by měl být cca. 40 mm. Odstup desky lavičky od plášťě kamen by měl být cca. 25 mm. Montáž: Principielně se lafeta musí zabudovat do samotné vnitřní obestavby kachlových kamen: Osová vzdálenost mezi více lafetami musí být minimálně 350 mm a maximálně 500 mm. Je potřeba přitom dávat pozor, aby byly lafety namontovány paralelně kvůli umožnění montáže odjímatelných částí, nebo zavěšených častí nábytku.

8 ORTNER HAFTMÖRTEL - hafťák Originál ZRNITOST 0-2 mm; BARVA šedá Malta na spojování keramiky a šamotových výrobků, speciálně vyvinutá pro široké použití v kamnářství. VLASTNOSTI nadprůměrná lepící schopnost příjemně rychlé tuhnutí rychlý nárůst pevnosti malty vyrobený z vysoce kvalitních materiálů vysoký obsah šamotu je především vhodný pro stavbu kachlových kamen OBLASTI POUŽITÍ na vyplňování prostorů mezi kachlemi (mezi žebry dvou kachlí), při osazení keramických kachlí a šamotových materiálů pro rychlé zdění v ohništi jako lepící malta při spojování desek z litého šamotu jako tmel, vyrovnávací vrstva a omítková hmota jako ideální doplněk k bežně používaným kamnářským maltám možnost modelování s ORTNER hafťákem, tvarování omítaných říms a profilů, případně omítání, možno použít i v tlustších vrstvách díky své schopnosti dobře lepit a rychle tvrdnout je Haftmörtel velmi vhodný na vytváření prefabrikátů. Doplňuje tradiční kamnářské malty tam, kde cementy a šamotové malty dosáhnuly hranice svých možností. Při omítaní je výhoda tohoto materiálu ve vyrovnávání nerovností šamotových stěn. Přešpachtlovaním se dosáhne rovného podkladu, který je předpokladem pro následující omítání. Nanesením malty je dotvoření tvaru objektu ukončené. Nanášením dalších tenkých vrstev omítky se už jen dotvoří povrchová struktura. Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

9 ORTNER HAFTMÖRTEL POUŽITÍ PŘÍPRAVA obsah celého pytle vysypte do čisté a suché nádoby před použitím nasucho promíchejte, po použití uzavřete míchejte malé množství, které můžete rychle zpracovat nejprve nalijte vodu a do ní poté přidejte hafťák, ne obráceně používejte čistou vodu z vodovodu hmotu intenzivně promíchejte promíchanou směs zpracujte v průběhu deseti minut zatvrdlou směs vyhoďte, UŽ JI ZNOVU NEROZMÍCHÁVEJTE!! PODKLAD Kachle i šamotový materiál by měl být suchý, čistý a zbavený prachu; extra nevlhčit Vlhkost způsobená např. řezáním pod vodou nezpůsobuje žádné problémy, jen je nutné omýt kal LEPENÍ KACHLOVÝCH MATERIÁLŮ Musí se dávat pozor, aby malta byla promíchaná do krémové konzistence. nejdříve naneste maltu v tenké vrstvě, tzv. kontkatní vrstvě, která zvyšuje pevnost spoje následně vyplňte prostor mezi žebry vkladání šíbrů není potrebné sponování používat jen ve speciálních situacích (viz. sponování keramických kachlí)

10 DOBA REAKCE ustavení kachlí je možné až do začátku doby reakce, bez jakéhokoli ovlivnění pevnostních vlastností. po min. malta tvrdne, je plastická a lehko formovatelná, po cca. 30 min. začne malta přibírat na pevnosti po 4-6 hodinách dosáhne konečnou pevnost, jednotlivé dílce je možné transportovat a zatížit. všechny časové údaje závisí na podmínkách okolního prostředí (teplota, vlhkost,...), stavu podkladu materiálu a konzistence namíchané malty. SPOJOVÁNÍ KACHLÍ POMOCÍ SPON Díky výborné lepící schopnosti není v zásadě potřeba sponování jednotlivých stavebních dílů. Sponování keramických kachlí je nutné tehdy, pokud je zabudováváte: jako samostatné stavební prvky nebo, jsou-li staticky zatížené Jako jsou například: překlady nebo velké předhotovené stavební části kamen (prefabrikáty) SPONOVÁNÍ STATICKY ZATÍŽENÝCH STAVEBNÍCH DÍLŮ Při armování kamnářským drátem je nutné překrýt drát vrstvou hafťáku. Výhodou je používat rovný válcovaný, nebo tažený drát. OSÁZENÍ KACHLÍ Při spojování ORTNER hafťákem je možné i v tomto případě vynechat sponování, protože spoj působí na celé spojovací ploše plné kachle / keramické tvarovky. Dále je nutné dbát na nanášení kontaktní vtstvy a až potom nanášet samotnou vrstvu malty.

11 ORTNER HAFTMÖRTEL Zdící a omítací malta s vylepšenou pevnosí vazby ZRNITOST 0 1,2 mm; BARVA 'creme' ORTNER Haftmörtel je vlastnostmi a možnostmi použití srovnatelný s ORTNER Haftmörtel-em "Das Original". Díky svojí bílé barvě se může používat i na spárování keramických ploch a k omítání očištěných, suchých a bezprašných podkladů. Před omítáním se musí kamna bezpodmínečně vysušit topením. ZPRACOVÁNÍ: zpracovávejte jen při teplotách vyšších než 5 C vyvarujte se silného působení teploty práci si rozdělte na etapy dbejte na bezprašnost a bezchybnost podkladu nejprve dobře promíchtejte nasucho jednotlivé množství míchejte s čistou vodou namíchanou hmotu zpracujte co nejrychleji vlhčení podkladu není nezbytné Na očištěný, suchý a bezprašný podklad stěnu z litého šamotu přiložte sklovlákennou síťku a naneste Haftmörtel, čímž vytvoříte exaktní a rovnou plochu. Po zatuhnutí hafťáku hladítkem vyhlaďte plochy, čímž dosáhnete uzavřený kompaktní povrch. Tato hladká plocha má dobrou přilnavost pro další pracovní postupy. Povrch můžete dále zpracovat podle libosti. SPOTŘEBA: Při tloušťce 1 mm cca. 0,90 kg/m² Možnost tloušťky nanesení pro Haftmörtel: 1,2 mm 500 mm Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

12 ORTNER HAFTMÖRTEL PRODUKTOVÝ list Schéma vrstev Haftmörtel 'creme' se sklovlákennou síťkou 1-> Deska z litého šamotu 2-> Hliníková páska 3-> Sklovlákenná síťka 4-> První vrstva: Haftmörtel 'creme' 5-> Druhá vrstva: Haftmörtel 'creme' 3-> Sklovlákenná síťka

13 HAFNERBETON - KAMNÁŘSKÝ BETÓN Zpracování v průbehu 10 minut. Doba vázání cca. 30 minut. Další pracovní postup může následovat po zatuhnutí. Po približně 1 hodině pochůzný, po dvou hodinách pojízdný. Všechny hodnoty jsou závislé na teplotě okolí a teplotě stavebních dílů. POKYNY PRO ZPRACOVÁNÍ Bezpodmínečně dodržovat! Požadovaný podklad: plochy pevné, suché, bezprašné a bez mastnoty. Nasákavé podklady musí být před vylitím kamnářského betonu bezpodmínečně ošetřené. Vytmelením Haftmörtelem, nebo Haftkleberem předejdete průsaku vody, potřebné na tuhnutí, do podkladu. Všechny pracovní činnosti realizujte jen při teplotách podkladu a okolí vyšších než 5 C. BETONOVÁ SMĚS PRO KONSTRUKČNÍ POUŽITÍ POMĚROVÉ MNOŽSTVÍ PRO MÍCHÁNÍ cca. 850 až 950 ml vody / 10 kg suché směsi ZPRACOVÁNÍ Do celkové dávky vody nasypte 75% suché směsi. S dvojitým míchadlem vymíchejte až když nevznikne tekutá konzistence. Až potom přidejte zbývající část suché směsi. Hmotu dále míchejte minimálně dvě minuty! Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

14 PODKLADOVÝ BETON A VYROVNÁVACÍ VRSTVY S NIŽŠÍ PEV- NOSTÍ TLOUŠŤKA VĚTŠÍ NEŽ 5 CM: Do betonové směsi můžete přidat stejné množství umytého štěrku (zrnitost 3-6 nebo 4-8) bez přísad (voda nebo pojiva). Tzn. 20 kg kamnářského betonu dobře promíchejte s 20 kg stěrku bez přísad. POMĚROVÉ MNOŽSTVÍ PŘI MÍCHÁNÍ cca. 850 až 950 ml vody / 10 kg suché směsi Zpracování jako před tím, štěrk přimíchejte až po namíchání betonové směsi. Armování pomocí rohoží ze stavební ocele a armovací ocele vždy podle případu použití. BEZPEČNOST Produkt reaguje alkalicky a dráždí oči, pokožku a sliznici. Při kontaktu s oči okamžite vyhledejte lekářskou pomoc. SKLADOVÁNÍ trvale suchý, zastřešený sklad bez přímého slunečního zařízení v originálním balení skladovatelný minimálně 1 rok

15 SCHAMOTTEGUSSMASSE - SMĚS LITÉHO ŠAMOTU ORTNER směs litého šamotu je prášková, hrubší maltová směs s vysoce kvalitními šamotovými příměsemi (zrnitosť 0-5mm). Jinými slovy je směs litého šamotu deska litého šamotu v prášku. Z této směsi je možné vyrábět masivně, žáruvzdorné stavební dílce s dobrými akumulačními vlastnostmi, tepelnou vodivostí a sálaním jako jsme u dobrých šamotových produktů zvyklí. ZPŮSOB A OBLAST VYUŽITÍ? pro výrobu vyrovnávacích homogenních vrstev při stavbě kachlových kamen s materiálem s vysokým obsahem šamotu. Svými materiálovými vlastnostmi je srovnatelný s masivními šamotovými výrobky (desky, cihly). pro výrobu dna ohniště, dna spalinových tahů apod. pro samostatnou výrobu masivních stavebních dílců v deskové nebo trámové formě, pro použití při překrytích a překladech v teplovzdušné oblasti pro výrobu atypických rozměrů desek pro výrobu stavebně-konstrukčních častí, kde normální šamotová deska je jednoduše krátká pro výrobu vlastních lomených nebo zaoblených deskových formátů za pomoci jednoduchého bednění v závislosti na geometrických požadavcích (např. zhotovení tepelně-technicky využitelných výklenků a kleneb při stavbě kamen) jako sálavé stěny hypokaustových staveb při stavbě teplovzdušných kamen Důležité: při použití v oblasti ohniště je nutné předhotovený dílec z litého šamotu postupně přesušit topením nebo vypálit. Přesušení topením znamená z pokojové teploty 20 C na 450 C v průběhu 4 hodin. Díky vynikající tepelné vodivosti materiálu není vhodné použít desky z litého šamotu jako izolační materiál. Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

16 LITÝ ŠAMOT POUŽITÍ Při použití menší dávky je potřeba nejprve celý obsah pytle nasucho promíchat. Nasucho promíchanou maltu vysypte do čisté nádoby, smíchejte s čistou vodou, aby byla hmota řídká a důkladně ji promíchejte najlépe elektrickým míchadlem. Namíchanou hmotu (poměr míchání 1:5) zpracujte do 15 minut. VÝROBA DESEK nejprve naneste tenkou vrstvu malty na pomocné bednění potom vložte armovací síťku ze skleněných vláken a zatlačte ji potom naneste další vrstvu malty a povrchově ji uhlaďte co nejlépe zhutněte vibrovaním nebo lisovaním VYROVNÁVACÍ VRSTVA na bezprašný podklad vylejte hmotu, rovnoměrně ji rozložte a vibrovaním dosáhněte nejlepší zhutnění je potřeba dbátna to, aby hmota nebyla nikdy příliš řídká DOBA REAKCE po cca. 30 min. můžete pokračovat dále v práci po cca. 4 až 6 hodinách je dosažena konečná pevnost; jednotlivé dílce je už možné opatrně přenášet všechny časové údaje závisí na podmínkách okolního prostředí (teplota, vlhkost,...), na stavu podkladu materiálu a na konzistenci malty. POZNÁMKA Je důležité, aby hmota vysychala pomalu. Dílec může jinak ztratit svoji pevnost. Při velkém statickém zatížení je nutné dílce armovat AQ-stavební síťovinou (např. AQ 20 s velikostí oka 5x5, nebo podobně). Dodatečně musí být podle potřeby zvětšena tloušťka desky.

17 SPOJOVACÍ MALTA PRO KMS - ORFIX 10 Orfix 10 je chemicky tuhnoucí kyselinovzdorné lepidlo pro teplotní maximum 1000 C. Díky svým vlastnostem je vhodný především k lepení a utěsnění jednotlivých KMS dílů. Orfix 10 je k dispozici v barvě černé nebo v barvě šamotu. Velikost balení: 5 nebo 20 kg pytel ZPRACOVÁNÍ: Míchat s čistou vodou Míchat v poměru 1:6 Lepené plochy před lepením očistit Vytvrdnutou maltu vyhodit, nerozmíchávat znovu! Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

18 ORTNER MALTA NA OPRAVY Díky systému 2 komponentů jsme daleko vepředu: Není třeba žádná voda, proto je použitelná i na horký podklad Není zapotřebí schnutí, proto je možné okamžité pokračování v topení Drží na všech površích Rychle váže Různé zrnitosti pro každý účel použití Díky použití dvou komponentů je ORTNER malta na opravy optimální pro rychlé a kvalitní opravy v ohništích. Reakce tvrdnutí probíha plně bez přítomnosti vody, proto není zapotřebí přerušování provozu kamen. Okamžitě po opravě je možné pokračovat ve vytápění. ORTNER malta na opravy drží na všech površích. Díky svým výhodným vlastnostem převyšuje ORTNER malta na opravy všechny bežné materiály. Uplatnění nachází i při rychlých opravách spalovacích zařízení odpadu za vysokých teplot, proto je optimální i pro bežný vytápěcí provoz.. Malta na opravy - 2 komponenty Balení 2,5 kg 5 kg ORTNER malta na opravy může mít i zesílené lepící vlastnosti a být zpevněná vlákny, je to důležité pro zpracování. Můžete objednat i speciální směsi pro speciální oblasti použití. Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

19 BALENÍ: ORTNER malta na opravy sa dodává v balených jednotkách (1.5, 2.5, 5 a 20 kg), pričemž každá jednotka sestává z přesně stanoveného poměru množství suché směsi a aktivační tekutiny. DOBA ZPRACOVÁNÍ: ORTNER malta na opravy všeobecně váže velmi rychle, a proto se musí rychle namíchat a zpracovat. Proces vázání probíhá exotermicky a je ovlivňovaný existujícími podmínkami. Vyšší teploty prostředí zkracují dobu vázání a nižší ji prodlužují. Je třeba dodat, že větší množství váže rychleji než menší. PŘÍPRAVA BEDNĚNÍ A FORMY: Všchny přípravy bednění a forem musí proběhnout před namícháním ORTNER malty na opravy. ORTNER malta na opravy drží na většině materiálů kromě umělé hmoty. Kromě jiného se objem ORTNER malty na opravy pro vázaní nezmenšuje. Pro uvolnění formy doporučujeme upravit formu polyuretánovou barvou a ošetřit tenkou vrstvou rostlinného oleje. POZOR: Místa, která budou sloužit jako spára pro spoj se nesmí povrchově ošetřovat. ZPRACOVÁNÍ: Suchou směs míchejte zásadně do aktivační tekutiny, nikdy ne opačně. Nemíchejte víc materiálu než jste schopní zpracovat do minut při max. 27 C. Minimální teplota na zpracování je 5 C. Doba míchání je sekund, než se z materiálu nevytvoří homogenní hmota. Dlouhé míchání může způsobit, že materiál začne tuhnout, čímž se zkracuje čas pro správné zpracování. Nikdy nepoužívejte při míchání vodu Voda se topením odpaří, fosfát obsahuje minimální podíl vody Vylejte ORTNER maltu na opravy ihned do předem připravené formy. Vnější vibrování formy je nevyhnutelné pro kvalitní rozdělení bez dutých prostor. Ponorný vibrátor používejte velmi opatrně, abyste zabránili vzniku bublinek. ČIŠTĚNÍ PO POUŽITÍ: Očistěte vodou nářadí a formy, které přišli do kontaktu s materiálem, předtím než začne materiál vázat. Prosím prohlédněte si technické listy produktu pro jednotlivé varianty!

20 FASERKITT PLASTICKÁ TVAROVATELNÁ HMOTA Z KERAMICKÝCH VLÁKEN speciální lepící vlastnosti lehká zpracovatelnost při vysokých teplotách si po vytvrdnutí zachovává tvarovou stabilitu na tvarování izolačních vrstev teplota trvalého zatížení víc než 1200 C k dispozici v barvách bílé, krémové, šedé a černé Faserkitt je plastická tvarovatelná hmota z keramických vláken s vynikajícími lepícími vlastnostmi. Vytvrdne při vysokých teplotách při zachování tvarové stability. POUŽITÍ: Faserkitt je určený pro tvarování izolačních vrstev a může se nanášet až do vrstvy o tloušťce 30 mm. Teplota trvalého zatížení leží nad 1200 C.

21 SPRÁVNÉ ARMOVÁNÍ ORTNER armovací omítková síť se používá na celoplošné překrytí ploch. Slouží na vyrovnávání dilatací, které působí na povrch i při vícevrstvých stavebních konstrukcích a při správném sponování. Dobrá pevnost a kvalitní vložení ORTNER armovací síťky bez vzduchových pór jsou rozhodující pro správné tepelně-technické vyhotovení. Takto zabezpečíte dlouhodobý dobrý výsledek i při tepelném namáhaní. V oblasti tepelného namáhání se při omítání akumulačních kamen používají různé armovací síťky podle druhu omítky, např. síťová tapeta, sklovlákenná síťka a sklohedvábná síťka.

22 HLINÍKOVÁ PÁSKA ORTNER-hliníková páska se používá na přelepování spojů desek z litého šamotu. Velkou výhodou produktu je minimalizace tvorby trhlin, jako i oddělení materiálů Haftmörtel a hladká špachtlovací omítka. Při použití hliníkové pásky nemůže vnitřní vlhkost proniknout přes spoje do omítky, proto není třeba kachlová kamna před omítaním roztápět. šířka 75 mm délka role 100m tloušťka 0,03mm samolepící odolná vůči vodě a páře, vysoce flexibilní a pevná vůči roztrhnutí

23 MODELLIERPUTZ MODELOVACÍ OMÍTKA ORTNER modelovací omítka je bílá omítková malta se speciálními lepícími vlastnostmi se zrnistostí 0-1 mm pro tenké a silné vrstvy. Je vhodná pro tenkovrstvé omítky jako i modelování římsových profilů a struktur. NOVINKA!!! Modelovací omítka jemná 0 0,5 mm Tloušťka vrstvy modelovací omítky: 1 mm 50 mm Před omítáním se musí kamna bezpodmínečně vysušit topením. ZPRACOVÁNÍ Zpracovávejte jen při teplotách nad 5 C. Zabraňte silnému vlivu tepla. pracujte po úsecích dbejte na bezprašný a bezchybný podklad dobře nasucho promíchejte dávky míchejte s čistou vodou namíchanou maltu rychle zpracujte vlhčení podkladu není třeba Na čistý, suchý a bezprašný podklad stěny z litého šamotu položte sklovlákennou síťku a natáhněte hafťák až dokud nevytvoříte exaktní a rovnou plochu. Po mírném zatuhnutí uhlaďte plochu hladítkem. Tím se zacelí povrch. Tato hladká plocha poskytuje dobrý podklad pro další pracovní postup. Při použití modelovací omítky jako tenkovrstvé je třeba zhotovit nejdříve hladkou plochu s modelovací omítkou a až v druhém kroku jemnou vrstvu pro zafilcování. Finální plochu vytvořte podle přání. SPOTŘEBA Pro 1 mm tloušťky vrstvy cca. 1,20 kg/m² Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

24 SCHÉMA VRSTEV MODELOVACÍ OMÍTKA OD 0,05-1 MM VE SPOJENÍ SE SKLOV- LÁKENNOU SÍŤKOU 1-> Desky litého šamotu 2-> Hliníková páska 3-> Sklovlákenná síťka 4-> Haftmörtel 5-> První vrstva modelovací omítky 6-> Druhá vrstva modelovací omítky 3-> Sklovlákenná síťka

25 GLATTSPACHTELPUTZ HLADKÁ ŠPACHTLOVACÍ OMÍTKA ORTNER hladká špachtlovací omítka je ultra jemná alkalická jemnovrstvá omítková malta se zrnitostí 0 0,2mm pro vytvoření hladkých ploch vytápěných stěn, použitelná pro teplotní rozsah do 150 C. Novinka!!! Hladká špachtlovacia omítka bude dodávána jen v 10 kg pytlech! Tloušťka vrstvy hladké špachtlovací omítky: 1 mm 5 mm Před omítaním se musí kamna bezpodmínečně vysušit topením. PODKLAD Podklad musí být suchý, bezprašný a nasákavý. Vlhčení podkladu není třeba! Při stavbě vkládejte do kamen podle možností co nejméně vody! ZPRACOVÁNÍ Pracujte po úsecích a nanášejte jen takové množství, které můžete zpracovat do 30 minut! Zpracovávejte při teplotě nad 5 C, přitom zabraňte silnému vlivu tepla. POZOR: Pokud použijete Haftmörtel jako vyrovnávací vrstvu, musíte nejdříve nanést kontaktní vrstvu hladké špachtlovací omítky rozmíchané s tekutinou na rozmíchání (Anmachflüssigkeit)! Na připravený podklad naneste tenkou kontaktní vrstvu hladké špachtlovací omítky. Přešpachtlujte plochu několikrát, abyste dosáhli požadovanou optiku povrchu a přebruste každou nanesenou vrstvu. Na tento povrch naneste sklohedvábnou síťku (bezpodmínečně nutná pro vyrovnávání povrchových pnutí). Na poslední vrstvu namíchejte hladkou špachtlovací omítku nebo fresco s tekutinou na rozmíchání (Anmachflüssigkeit). SPOTŘEBA Pro 1 mm tloušťky vrstvy cca. 1,20 kg/m² Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

26 SCHÉMA VRSTEV HLADKÁ ŠPACHTLO- VACÍ OMÍTKA S HAFŤÁKEM, SKLOVLÁ- KENNOU SÍŤKOU A SKLOHEDVÁBNOU SÍŤKOU 1-> Desky litého šamotu 2-> Hliníková páska 3-> Sklovlákenná síťka 4-> Haftmörtel 5-> Hladká špachtlovací omítka s tekutinou na rozmíchání 6-> Hladká špachtlovací omítka s vodou 7-> Sklohedvábná síťka 8-> Hladká špachtlovací omítka 9-> ev. fresco 3-> Sklovlákenná síťka 7-> Sklohedvábná síťka

27 FRESCO BAREVNÝ HLADKÝ ŠPACHTLOVACÍ TMEL fresco hladký špachtlovací tmel je špachtlovací hmota pro konečnou povrchovou úpravu omítky kachlových kamen, krbu & omítaných vytápěných stěn. POUŽITÍ: Jako základ se používá ORTNER hladká špachtlovací omítka. fresco barvy jsou k dispozici ve 20 odstínech. Pokud Váš požadovaný odstín není v nabídce, máte možnost jednotlivé barvy vzájemně míchat. POZOR: DOBŘE PROMÍCHAT! podle použití (malování, špachtlování,...) musíte fresco barvy namíchat s ORTNER Anmachflüssigkeit na řidší, nebo hustější konzistenci. Účel: vyšší odolnost vůči otěru Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

28 ANSTRICH - NÁTĚR NA VYTÁPĚNÉ STĚNY BÍLÝ NEBO BAREVNÝ Nátěr na omítky, akumulační kamna a vytápěné stěny ZPRACOVÁNÍ nanášejte jen na pevné a čisté podklady podlahu a kachle bezpodmínečně zakryjte už po dvou hodinách po omítnutí můžete použít ORTNER nátěry MÍCHÁNÍ BAREV Prášek nasypte do nádoby s vodou a promíchejte míchadlem. Nechejte krátce odstát! SPOTŘEBA Podle zašpinění stěny: 0,75 1 Litr vody na 1 kg nátěru S 1kg nátěru můžete namalovat cca. 2-3 m² stěny. Potřebný dvojnásobný nátěr! Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

29 KACHELOFEN-FUGENMASSE KAMNÁŘSKÁ SPÁROVACÍ HMOTA POPIS PRODUKTU ORTNER spárovací hmota je speciálně vyvinutá pro stavbu kachlových kamen. Má vynikající lepící vlastnosti a speciální zesílení pomocí vláken. Spárovací hmota je oblíbená pro jednoduché a příjemné zpracování a přirozenou optiku s jemným zrnem. Barvy jsou přizpůsobené dostupným glazurovým barvám a lidskému barevnému vnímání. Hmoty je možné dostat v rozdílných barevných řádech, pričemž pro každý barevný řád jsou vyráběny rozličné barevné odstíny. POZNÁMKA Spárovací hmoty je možné při barevné úpravě vzájemně míchat v suchém stavu. Předpokladem je ale perfektní promíchání jednotlivých komponentů. Pozor: V žádném případě nesmíte přimíchávat jiná barviva. BAREVNÉ ZMĚNY: Barevné varianty se snaží reflektovat jednotlivé barevné odstíny, které jsou dostupné na aktuálním trhu keramických kachlí. Při specifických požadavcích pro použití v jiné oblasti, než je stavba kachlových kamen, nás prosím raději oslovte. Při správném skladovaní na suchém místě bez mrazu platí všeobecně pro všechny naše malty, hmoty a lepidla trvanlivost 2 roky od data výroby.

30 Před spárování musíte kamna bezpodmínečně vysušit topením! Při prvním topení v kamnech se uvolňuje pára. Tato pára uniká tam, kde má nejjednodušší možnost. U keramických ploch jsou to právě spáry. Vodní pára může způsobit zabarvení, dokonce i poškození spáry. namíchejte malé množství, které zpracujete v krátkém čase, s čistou vodou, resp. při tmavších barevných odstínech s tekutinou na rozmíchání spárovací hmotu intenzivně promíchejte namíchanou spárovací hmotu nechejte chvíli vyzrát a potom ji ještě jednou dobře promíchejte spárovací hmotu nanášejte gumovým hladítkem diagonálně do spáry po mírném zatvrdnutí ji vyhlaďte houbičkou spárovací hmotu nechejte zatvrdnout celou plochu keramiky dobře očistěte vlhkou houbičkou, následně nechte plochu keramiky vyschnout KONZISTENCE SPÁROVACÍ HMOTY Musíte zohlednit šířku spáry. V případě, že je spára širší, namíchejte konzistenci trochu hustší. Pokud je spára úzká, může být spárovací hmota řidší. Spárovací hmotu ale nikdy nemíchejte do příliš vodnaté a tekuté konzistence. OPRAVY Pozdější opravy spár jsou možné bez zvláštních příprav (odstranění mastnoty) jednoduchým nanesením řídké spárovací hmoty. V případě, že není možné nanést další tenkou vrstvu, můžete vyškrabat stávajicí spáru pomocí špachtle. Tato vlastnost je dosažena tím, že spárovací hmota nikdy úplně nevytvrdne, ale ponechá si trvalou elasticitu. POZOR! Podklady s rozdílnou nasákavostí, nebo nerovnoměrnou vlhkostí mohou způsobit barevné rozdíly ve spárách. DÁVEJTE SI POZOR NA SKUTEČNOST, ŽE MNOHO ODSTÍNŮ SPÁROVACÍCH HMOT SI VYŽADUJE MÍCHÁNÍ S TEKUTINOU NA ROZMÍCHÁNÍ (ANMACHFLÜSSIGKEIT)!
