EtherNet/IP. 5pinové napájení 2x bezpečný digitální vstup

Transkript

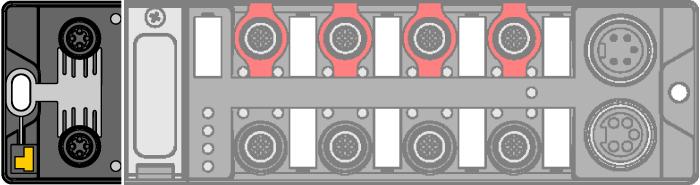

1 EtherNet/IP integrovaný ethernet přepínač 10 Mbps / 100 Mbps 2x 4pinový M12, kódování D, ethernet 5pinový konektor 7/8" pro připojení napájení dva bezpečné digitální vstupy SIL3 dva konektory IO-Link master V1.1 Kompaktní I/O modul Ethernet/IP CIPsafe 5pinové napájení 2x bezpečný digitální vstup Typové označení Identifikační číslo Systémová data Napájecí napětí Přípustný rozsah Připojení napájení Potenciálové oddělení 24 VDC 20,4 28,8 VDC 5pinová zástrčka 7/8" X1 galvanické oddělení mezi napěťovými skupinami V1 a V2 elektrická pevnost 500 VDC 2x bezpečný univerzální digitální vstup / výstup 4x univerzální digitální vstup / výstup 2x IO-Link master pouzdro vyztužené skleněnými vlákny testováno na vibrace a chvění elektronika modulu zcela zalita stupeň krytí IP65 / IP67 / IP69K Systémová data Přenosová rychlost sběrnice Připojení sběrnice Webserver Servisní rozhraní 10 Mbit/s / 100 Mbit/s 2 x M12, 4 piny, kódování D integrován Ethernet na P1 nebo P2 Obrázek 1 EtherNet/IP Adresace dle specifikace EtherNet/IP Quick Connect (QC) < 150 ms Device Level Ring (DLR) podporováno Class 1 3 Obrázek 2 Safety Data PL dle ISO :2008 e Kategorie dle ISO : SIL according IEC Useful Lifetime 20 Jahre (EN ISO ) Safety Inputs OSSD Low level signal voltage EN Typ 1 (< 5 V; < 0,5 ma) High level signal voltage EN Typ 1 (> 15 V; > 2 ma) Max. OSSD supply per channel 2 A per C0, C1, C2, C3, C Max. tolerance test pulse width 1 ms Interval between 2 test pulses, minimum 20 ms při testovací šířce 1 ms 15 ms při testovací šířce 0,5 ms Safety Inputs floating/antivalent Max. loop resistance Max. cable length Test pulse, typical Test pulse, maximum Napájení senzorů Interval between 2 test pulses, minimum Additional information < 150 ò max. 1 μf při 150 ò omezeno kapacitou kabelu 0,6 ms 0,8 ms Napájení V AUX1/T1 max. 2 A 900 ms propojení s cizím potenciálem není dovoleno 1 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

2 Safety Outputs Output current in off state Output current in off state Test pulse, typical Test pulse, maximum Interval between 2 test pulses, typical Interval between 2 test pulses, minimum Napájení akčních členů Max. output current Additional information < 5 V < 1 ma pro vstupy dle EN Typ 1 0,5 ms 1,25 ms 500 ms 250 ms Napájení V AUX1/T1 max. 2 A 2 A (odporová) 1 A (indukční) Zátěž musí mít mechanickou nebo elektrickou setrvačnost, aby tolerovala testovací impulzy. Při konfiguraci jako spínaný PPM výstup je třeba propojit mínus pól zátěže na pin M příslušného výstupu (pin 2). Digitální vstupy Způsob připojení vstupů Typ vstupu Spínací mez Napětí nízké úrovně signálu Napětí vysoké úrovně signálu Proud nízké úrovně signálu Proud vysoké úrovně signálu Vstupní filtr Napájení senzorů Potenciálové oddělení M12 5 pinů PNP EN Typ 3, PNP < 5 V > 11V < 1.5 ma > 2mA 2.5 ms C4, C5: FSO0 max. 2A; 500 ma na vstup C6: V AUX1 max. 2 A C7: FSO1 max. 2 A galvanické oddělení vůči P1/P2 elektrická pevnost 500 VDC Způsob připojení výstupů Výstupní proud na kanál Napájení akčních členů M12, 5-pol 0.5 A, odolnost vůči zkratu, max. 2 A (ohmická zátěž)/ 1 A (indukční zátěž), všechny std. výstupy C4, C5: FSO0 max. 2A; 500 ma na výstup C6: V AUX1 max. 2 A C7: FSO1 max. 2 A IO-Link Počet kanálů 2 IO-Link specification Version 1.1 IO-Link port type Class A and Class B Typ datového rámce supports all specified frame types Podporovaná zařízení max. 32 byte input/32 byte output Přenosová rychlost 4.8 kbps (COM 1) / 38.4 kbps (COM 2) / 230 kbps (COM 3) Napájení Napájení V AUX1 max. 2 A V souladu s normami Odolnost vůči vibracím dle EN zrychlení až 20 g Odolnost vůči rázům acc. to EN Pádová odolnost dle IEC /IEC Elektromagnetická kompatibilita (EMC) dle EN Certifikáty CE, FCC UL certifikát culus LISTED 21 W2, Encl.Type 1 IND.CONT.EQ. 2 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

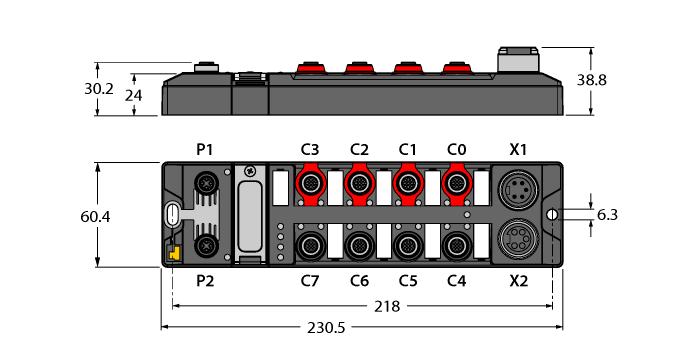

3 Systémová data Rozměry 60.4 x x 39mm Provozní teplota C Skladovací teplota C Nadmořská výška max m Stupeň krytí IP65 IP67 IP69K Materiál pouzdra PA6-GF30 Barva pouzdra černá Window material Lexan Materiál šroubu 303 stainless steel Materiál štítku polykarbonát bez halogenů ano Montáž 2 upevňovací otvory 6,3 mm The data sheet serves as advance information. For definitive values see the corresponding product manual. In this respect, no liability for completeness and accuracy can be applied to the content of this data sheet. 3 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

4 Kabel Ethernet (např.): RSSD-RSSD-441-2M/S2174 Ident.č M12 x 1 Ethernet RKC4.5T-2-RSC4.5T/TXY Ident.č M12 x 1 Safety Inputs RKC4.5T-2-RSC4.5T/TXY Ident.č M12 x 1 Safety I/O Port RKC4.5T-2-RSC4.5T/TXL Ident.č I/O konektor M12 x1 M12 x 1 IO-Link připojení přístroje třídy A: RKC4T-2-RSC4T/TXL Ident.č připojení přístroje třídy B: RKC4.5T-2-RSC4.5T/TXL Ident.č / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

5 připojení přístroje třídy A: RKC4T-2-RSC4T/TXL Ident.č připojení přístroje třídy B: RKC4.5T-2-RSC4.5T/TXL Ident.č M12 x 1 IO-Link Napájecí kabel (např.): RKM52-1-RSM52 Ident.č Napájecí konektor 7/8" 5 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

6 Stavové LED modulu LED Barva Stav Popis ETH1 / ETH2 zelená Ethernet Link (100 MBit/s) Ethernet komunikace (100 MBit/s) není připojeno na ethernet NS zelená Aktivní připojení na mastera MS spojení navázáno, ale není úplně dokončeno chyba komunikace / zelená střídavě blikají jedno nebo několik I/O spojení jsou ve stavu time-out chyba auto testu nebo konfigurace zelená diagnostika není k dispozici zelená při použití jako samostatný přístroj přístroj: v nouzovém provozu, zachycen EtherNet/IP klient standardní I/O vypnuty kritická chyba méně závažná chyba zelená/ blikají střídavě chyba auto testu nebo konfigurace PWR Green ON Power supply V 1 OK LED Status I/O OFF LED Barva Stav Popis 0 3 zelená kanál aktivní V 1 power off or below defined tolerance of 18 V vlastní test Neshoda Příčný zkrat 4 7 zelená kanál aktivní vlastní test (pouze vstup) Neshoda, přetížení (pouze výstup) Příčný zkrat 8 11 zelená kanál aktivní 12, 14 (IO-Link Port 1 & 2) zelená / střídavě blikají Přetížení (pouze výstup) Přetížení napájení Kanál aktivní a přetížení napájení (pouze vstup) zelená IO-Link komunikace, procesní data platná IO-Link mód IO-Link komunikace, procesní data neplatná 12, 14 (IO-Link Port 1 & 2) SIO mód IO-Link napájení OK, není IO-Link komunikace Port neaktivní zelená Digitální signál není vstupní signál 13, 15 zelená digitální vstup resp. výstup aktivní Výstup aktivní s přetížením/zkratem Přetížení napájení vstup resp. výstup aktivní 6 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

7 Mapování procesních dat jednotlivých protokolů Detaily jednotlivých protokolů naleznete v návodu k obsluze. 7 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
