Sada pro Profinet IO se stupněm krytí IP20 TI-BL20-E-PN-4

Transkript

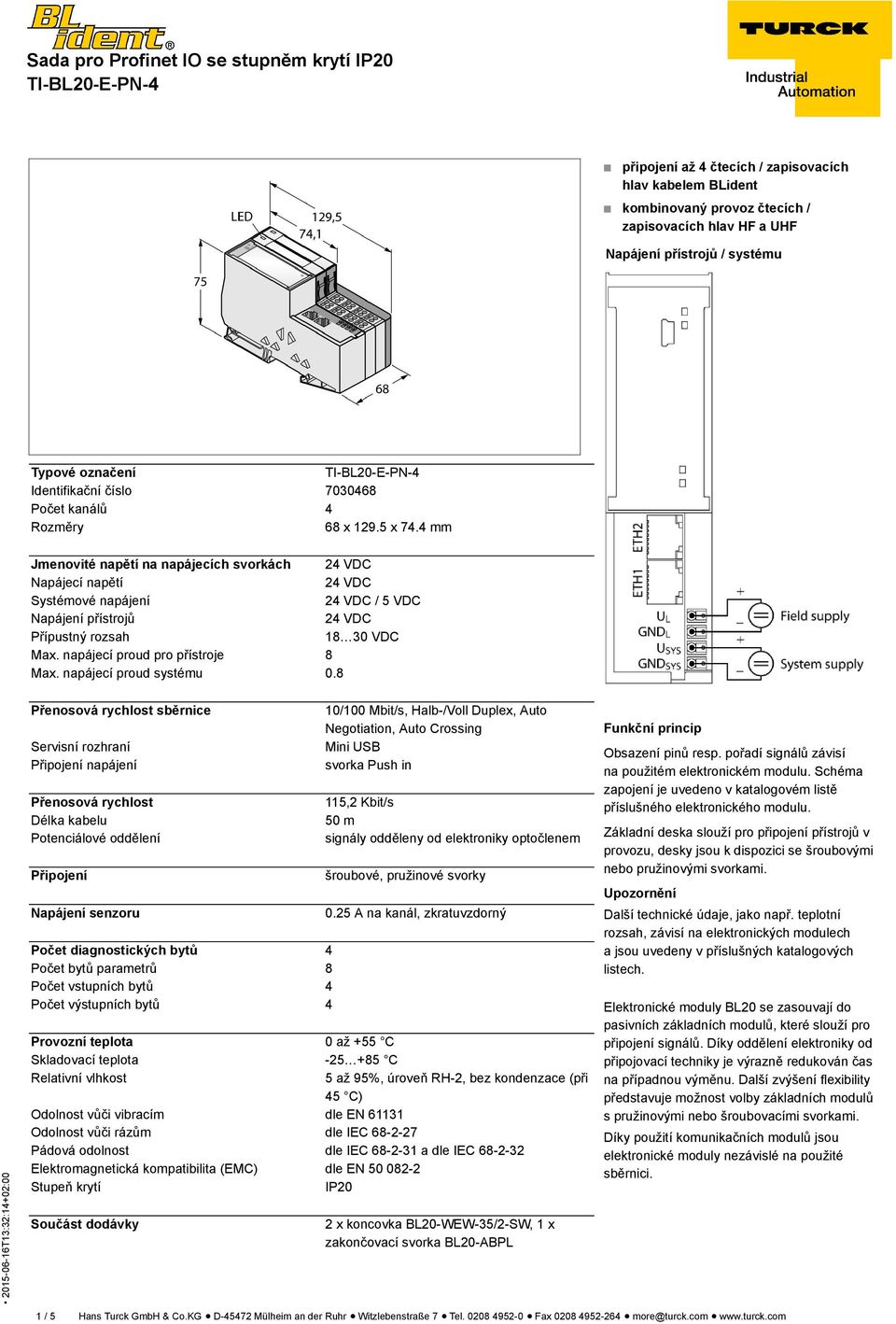

1 připojení až 4 čtecích / zapisovacích hlav kabelem BLident kombinovaný provoz čtecích / zapisovacích hlav HF a UHF Napájení přístrojů / systému Typové označení Identifikační číslo Počet kanálů 4 Rozměry 68 x x 74.4 mm Jmenovité napětí na napájecích svorkách 24 VDC Napájecí napětí 24 VDC Systémové napájení 24 VDC / 5 VDC Napájení přístrojů 24 VDC Přípustný rozsah VDC Max. napájecí proud pro přístroje 8 Max. napájecí proud systému 0.8 Přenosová rychlost sběrnice Servisní rozhraní Připojení napájení Přenosová rychlost Délka kabelu Potenciálové oddělení Připojení Napájení senzoru Počet diagnostických bytů 4 Počet bytů parametrů 8 Počet vstupních bytů 4 Počet výstupních bytů 4 10/100 Mbit/s, Halb-/Voll Duplex, Auto Negotiation, Auto Crossing Mini USB svorka Push in 115,2 Kbit/s 50 m signály odděleny od elektroniky optočlenem šroubové, pružinové svorky 0.25 A na kanál, zkratuvzdorný Provozní teplota 0 až +55 C Skladovací teplota C Relativní vlhkost 5 až 95%, úroveň RH-2, bez kondenzace (při 45 C) Odolnost vůči vibracím dle EN Odolnost vůči rázům dle IEC Pádová odolnost dle IEC a dle IEC Elektromagnetická kompatibilita (EMC) dle EN Stupeň krytí IP20 Součást dodávky 2 x koncovka BL20-WEW-35/2-SW, 1 x zakončovací svorka BL20-ABPL Funkční princip Obsazení pinů resp. pořadí signálů závisí na použitém elektronickém modulu. Schéma zapojení je uvedeno v katalogovém listě příslušného elektronického modulu. Základní deska slouží pro připojení přístrojů v provozu, desky jsou k dispozici se šroubovými nebo pružinovými svorkami. Upozornění Další technické údaje, jako např. teplotní rozsah, závisí na elektronických modulech a jsou uvedeny v příslušných katalogových listech. Elektronické moduly BL20 se zasouvají do pasivních základních modulů, které slouží pro připojení signálů. Díky oddělení elektroniky od připojovací techniky je výrazně redukován čas na případnou výměnu. Další zvýšení flexibility představuje možnost volby základních modulů s pružinovými nebo šroubovacími svorkami. Díky použití komunikačních modulů jsou elektronické moduly nezávislé na použité sběrnici. 1 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

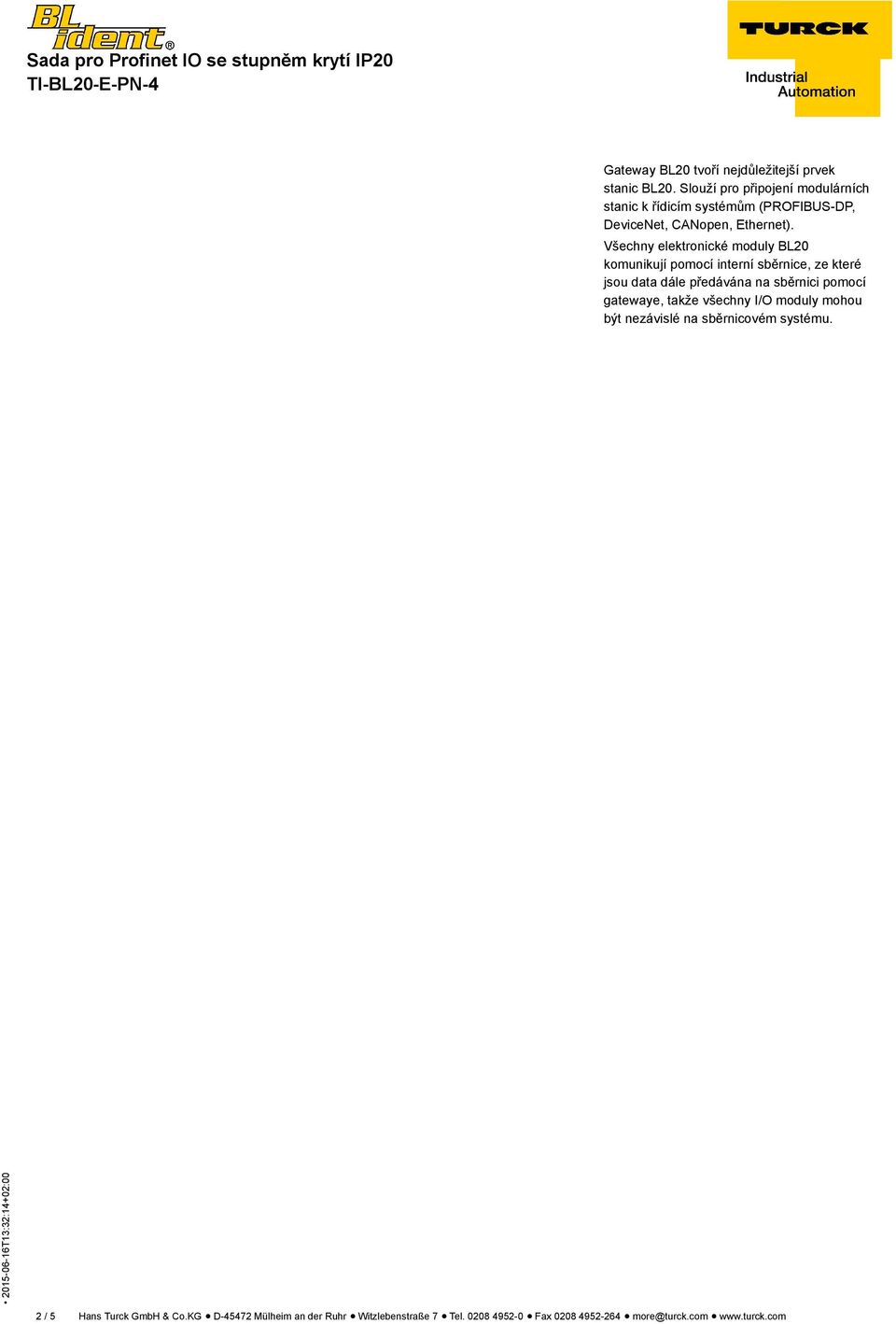

2 Gateway BL20 tvoří nejdůležitejší prvek stanic BL20. Slouží pro připojení modulárních stanic k řídicím systémům (PROFIBUS-DP, DeviceNet, CANopen, Ethernet). Všechny elektronické moduly BL20 komunikují pomocí interní sběrnice, ze které jsou data dále předávána na sběrnici pomocí gatewaye, takže všechny I/O moduly mohou být nezávislé na sběrnicovém systému. 2 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

3 Anschlussübersicht PROFINET sběrnicový kabel (např.): RJ45S-RJ45S-441-2M (Ident.č ) nebo RJ45-FKSDD-441-0,5M/S2174 (Ident.č ) Napájení Systémové napájení U SYS napájí komunikační bránu a I/O moduly. Napájení zátěže U L napájí senzory a akční členy. 3 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

4 Kompatibilní základní moduly Rozměrový náčrtek Typ Schéma zapojení BL20-S4T-SBBS pružinové svroky konektor /S2500 BL20-S4S-SBBS šroubovací svorky konektor /S2501 konektor /S / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

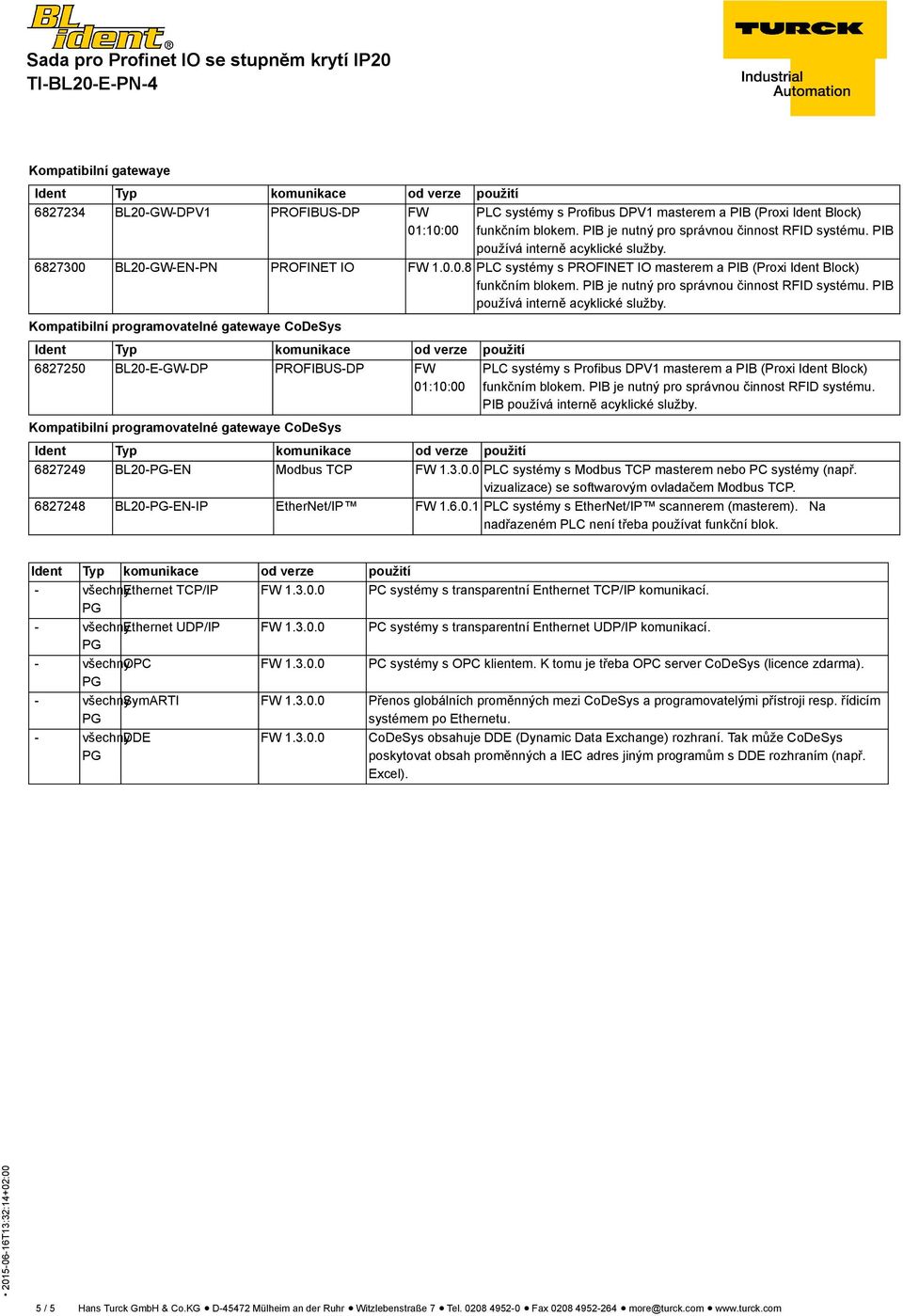

5 Kompatibilní gatewaye BL20-GW-DPV1 PROFIBUS-DP FW 01:10:00 PLC systémy s Profibus DPV1 masterem a PIB (Proxi Ident Block) funkčním blokem. PIB je nutný pro správnou činnost RFID systému. PIB používá interně acyklické služby BL20-GW-EN-PN PROFINET IO FW PLC systémy s PROFINET IO masterem a PIB (Proxi Ident Block) funkčním blokem. PIB je nutný pro správnou činnost RFID systému. PIB používá interně acyklické služby. Kompatibilní programovatelné gatewaye CoDeSys BL20-E-GW-DP PROFIBUS-DP FW 01:10:00 Kompatibilní programovatelné gatewaye CoDeSys PLC systémy s Profibus DPV1 masterem a PIB (Proxi Ident Block) funkčním blokem. PIB je nutný pro správnou činnost RFID systému. PIB používá interně acyklické služby BL20--EN Modbus TCP FW PLC systémy s Modbus TCP masterem nebo PC systémy (např. vizualizace) se softwarovým ovladačem Modbus TCP BL20--EN-IP EtherNet/IP FW PLC systémy s EtherNet/IP scannerem (masterem). Na nadřazeném PLC není třeba používat funkční blok. - všechny Ethernet TCP/IP FW PC systémy s transparentní Enthernet TCP/IP komunikací. - všechny Ethernet UDP/IP FW PC systémy s transparentní Enthernet UDP/IP komunikací. - všechny OPC FW PC systémy s OPC klientem. K tomu je třeba OPC server CoDeSys (licence zdarma). - všechny SymARTI FW Přenos globálních proměnných mezi CoDeSys a programovatelými přístroji resp. řídicím systémem po Ethernetu. - všechny DDE FW CoDeSys obsahuje DDE (Dynamic Data Exchange) rozhraní. Tak může CoDeSys poskytovat obsah proměnných a IEC adres jiným programům s DDE rozhraním (např. Excel). 5 / 5 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
