ZHODNOCENÍ PROVOZU BUDOVY FENIX JAKO AKTIVNÍHO PRVKU ELEKTRICKÉ SÍTĚ

Transkript

1 ZHODNOCENÍ PROVOZU BUDOVY FENIX JAKO AKTIVNÍHO PRVKU ELEKTRICKÉ SÍTĚ Petr Wolf Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 1

2 BUDOVA FENIX duben 2016 Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 2

3 BUDOVA FENIX květen 2016 Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 3

4 Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 4

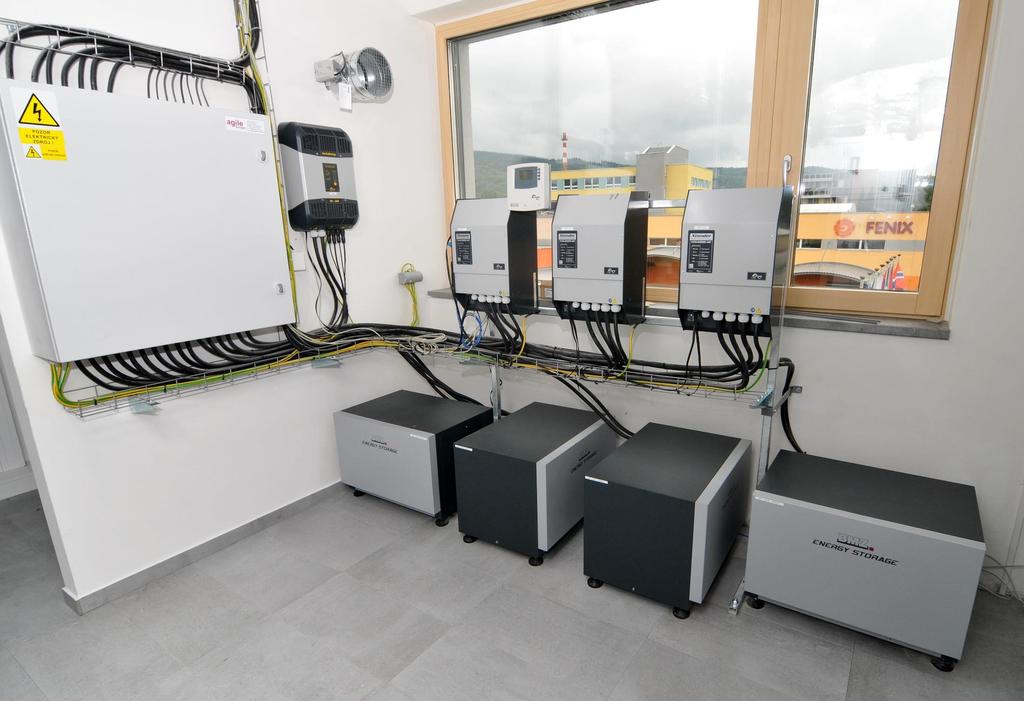

5 Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 5

6 Způsoby připojení HFV systému do budovy HFV systém paralelně připojen do sítě budovy DS Fakturační elektroměr AC Spotřebiče Odpojení HFV systému bez přímého dopadu na provoz budovy (např. údržba, porucha) Hybridní bateriový měnič AC DC HFV systém nemusí být dimenzován na plný odběr budovy (energie pro spotřebiče budovy neteče přes něj, ale chová se jako podpůrný systém) Akumulátor HFV systém vřazen do sítě budovy DS Fakturační elektroměr Hybridní bateriový měnič AC DC AC Spotřebiče Systém je centrálně řízen měničem. Rychlé řízení systému (řídicí smyčka) Rychlá podporu energií z baterií, přepnutí do režimu UPS či zabránění přetoků do sítě Akumulátor Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 6

7 Baterie z pohledu požadovaného SOC - Zvýšení vlastní (lokální) spotřeby FV systému (udržuj SOC nízký) - Omezení odběrových špiček z DS (udržuj SOC vysoký) - Přednostní využití NT oproti VT (udržuj SOC vysoký) - Záloha při výpadku sítě DS (udržuj vysoký SOC) Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 7

8 PV FORECAST Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 8

9 PV FORECAST, PV NOWCAST IMPLEMENTOVÁN PRO ŘÍZENÍ SENZOR OSVITU CLOUD SLUŽBY: FORECAST NOWCAST KOMBINOVANÝ MODEL ŘÍDÍCÍ PLC Měřená předzpracovaná data o osvitu Předpověď kombinovaného modelu Internet Horizont predikce 1 h SYSTÉMY BUDOVY Predikovaný osvit Měřený osvit Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 9

10 MĚŘENÍ SOBĚSTAČNOSTI A VLASTNÍ SPOTŘEBY f s1 = 1 f s2 = 1 f s3 = 1 odběr DS spotřeba bud. odběr DS spotřeba bud. + ztráty HFVE odběr DS dodávka DS spotřeba bud. + ztráty HFVE ~ soběstačnost s ohledem na DS ~ soběstačnost s ohledem na poskytování dalších energetických služeb (jsou součástí spotřeby budovy) ~ soběstačnost s uvažováním net-meteringu Distribuční síť (DS) Fakturační elektroměr Hybridní bateriový měnič AC AC spotřeba bud. Spotřebiče dodávka DS odběr DS DC DC DC DC Regulátor nabíjení výroba FV FV generátor ztráty HFVE = odběr DS dodávka DS + výroba FV spotřeba bud. Akumulátor Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 10

11 CELOROČNÍ SOBĚSTAČNOST (DATA 09/ /2017) Roční hodnoty: fs3 = 24 % fs2 = 22,5 % fs1 = 16,3 % Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 11

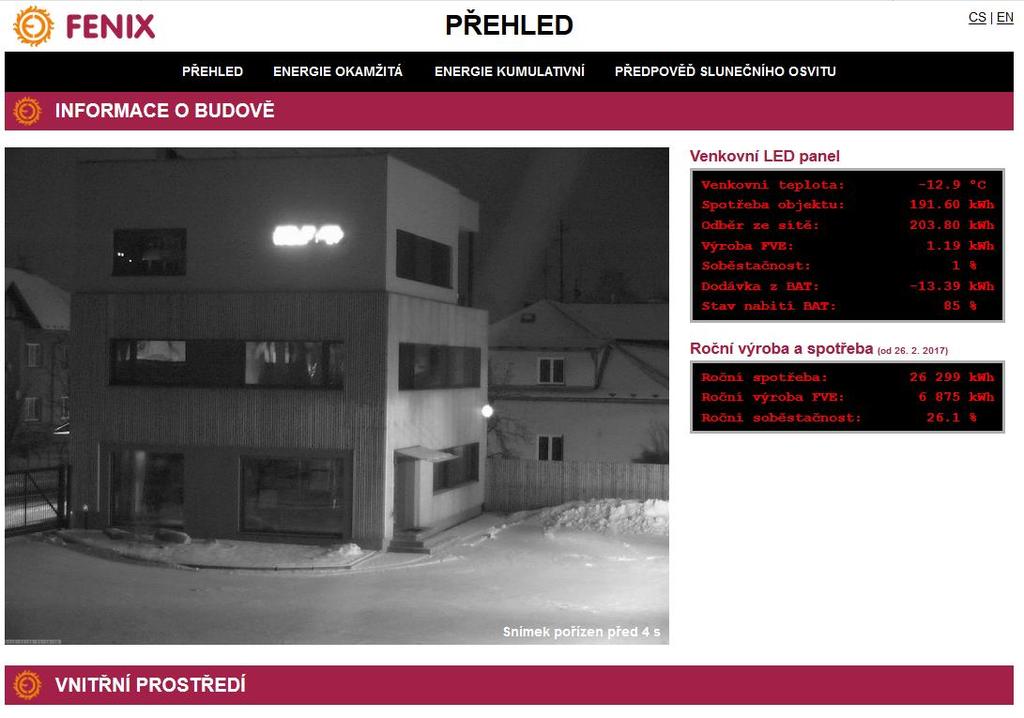

12 AKTUÁLNÍ STAV ( ) Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 12

13 TESTOVACÍ REŽIMY 07/ /2016 Ladění systému, řízení zaměřeno na zajištění vlastní spotřeby FVE 10/ /2017 Provoz s ohledem na NT/VT (VT 4x denně). Nabíjení v NT, i přes den, důležité pro překlenutí odběrových maxim topení 03/ /2017 Řízení akumulace pro omezení odběrových špiček 06/ /2017 Výrazná inovace řízení na pomocí predikce osvitu PV Nowcast. Užití NT/VT tarifu (VT celé dopoledne). Nabíjení ze sítě umožněno. Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 13

14 TESTOVACÍ REŽIMY 10/ /2017 Provoz s ohledem na NT/VT (VT 4x denně). Nabíjení v NT, i přes den, důležité pro překlenutí odběrových maxim topení Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 14

15 TESTOVACÍ REŽIMY 03/ /2017 Řízení akumulace pro omezení odběrových špiček. Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 15

16 TESTOVACÍ REŽIMY 06/ /2017 Výrazná inovace řízení pomocí predikce osvitu PV Nowcast. Užití NT/VT tarifu (VT celé dopoledne). Nabíjení ze sítě umožněno. Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 16

17 TESTOVACÍ REŽIMY 06/ /2017 Výrazná inovace řízení pomocí predikce osvitu PV Nowcast. Užití NT/VT tarifu (VT celé dopoledne). Nabíjení ze sítě umožněno. Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 17

18 SHRNUTÍ Kapacita akumulátoru (25,2 kwh) je postačující přetoky do DS výjimečně dobré krytí odběru budovy ve VT Budovu je celoročně možné provozovat s jištěním 3x25 A (výchozí rezervovaný příkon budovy byl 3x63 A) Potřeba přesné predikce výroby i spotřeby v horizontu několika hodin Problém je menší ranní výroba nebo nečekaný odběr Zásadní rozdíl mezi letním a zimním obdobím Zimní provoz: minimum FVE výroby, základem je nabíjení ze sítě Letní provoz: důraz na predikci výroby Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 18

19 SHRNUTÍ Děkuji za pozornost Zhodnocení provozu budovy Fenix jako aktivního prvku elektrické sítě 19
