1 "Akumulace jako efektivní spotřeba přebytků energie z fotovoltaiky Jakub Halamíček Praha, říjen 2011 MIT STARKEN IDEEN DIE WELT VERÄNDERN CHANGING THE WORLD WITH COMPELLING IDEAS 2011 IBC SOLAR

2 Zvýšení vlastní spotřeby pomocí akumulace Cíl: Zvýšení vlastní spotřeby akumulací energie pomocí baterií Co je vlastní spotřeba? ta část z celkového vyrobeného FV proudu, kterou spotřebujeme přímo v místě výroby záleží na velikosti: - FV zařízení - spotřeby - akumulace a také na - spotřebitelském chování - úsporách - řízení spotřeby 2011 IBC SOLAR IBC SOLAR PPT Master 2

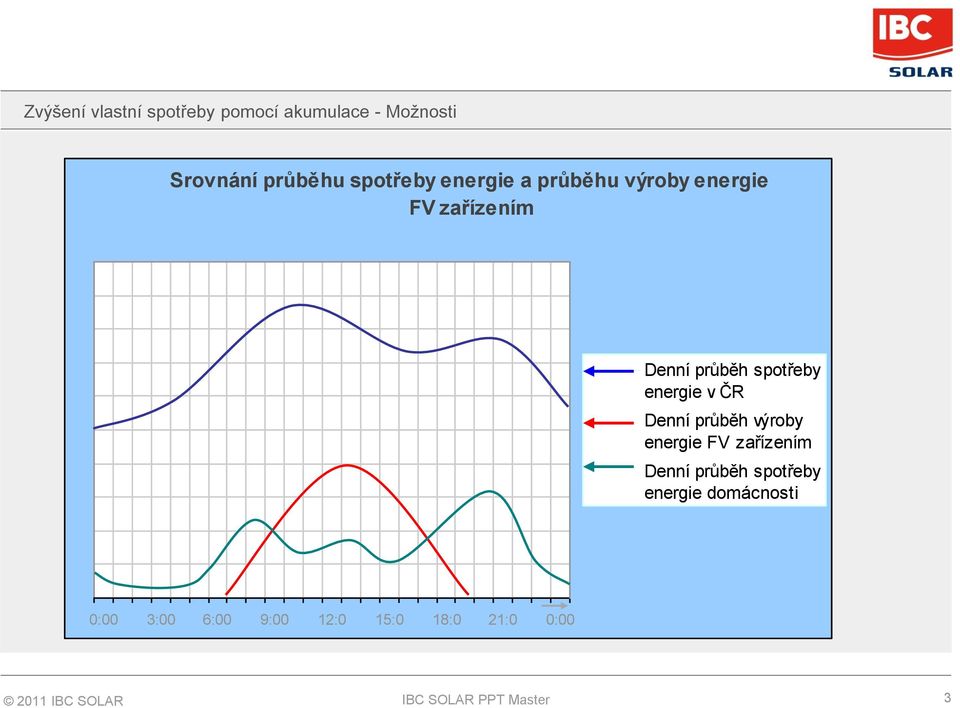

3 Zvýšení vlastní spotřeby pomocí akumulace - Možnosti Srovnání průběhu spotřeby energie a průběhu výroby energie FV zařízením Denní průběh spotřeby energie v ČR Denní průběh výroby energie FV zařízením Denní průběh spotřeby energie domácnosti 0:00 3:00 6:00 9:00 12:0 15:0 18:0 21:0 0: IBC SOLAR IBC SOLAR PPT Master 3

4 2011 IBC SOLAR IBC SOLAR PPT Master 4

5 Zvýšení vlastní spotřeby pomocí akumulace Výhody akumulace na první pohled Vyrovnává kolísání výroby a spotřeby Využívá přebytky denní výroby Zvyšuje možnosti cíleného řízení spotřeby Zvyšuje vlastní spotřebu Snadné rozšíření Zvyšuje míru nezávislosti Záložní zdroj 2011 IBC SOLAR IBC SOLAR PPT Master 5

6 velikost vlastní spotřeby (%) Stanovení optimální velikostí FV zařízení roční spotřeba 2 MW roční spotřeba 3 MW roční spotřeba 4 MW výkon FV zařízení (kwp) 2011 IBC SOLAR IBC SOLAR PPT Master 6

7 vlastní spotřeba (%) Stanovení optimální velikosti akumulace kwp 5 kwp obsah energie v baterii (kwh) 2011 IBC SOLAR IBC SOLAR PPT Master 7

8 Zvýšení vlastní spotřeby pomocí akumulace Průměrná vlastní spotřeba Měsíc celkem Vlastní spotřeba (%) 74,4 44,4 36,6 27,5 22,7 22,7 20,8 21,0 26,9 37,7 67,6 89,1 40,99 FV zařízení 4,14 kwp Roční spotřeba 4320 kwh Kapacita akumulace 6,8 kwh Měření v hodinových intervalech 2011 IBC SOLAR IBC SOLAR PPT Master 8

9 Zvýšení vlastní spotřeby pomocí akumulace řešení IBC IBC SolStore 6.8 Pb osvědčená olověno-gelová technologie (Moll) pro použití u koncových zákazníků OPzV solární baterie s nízkými nároky na udržbu účinnost 85% životnost 10 let při max. hloubce vybití 50 % a max. 200 vybíjecích cyklech za rok 2011 IBC SOLAR IBC SOLAR PPT Master 9

10 Zvýšení vlastní spotřeby pomocí akumulace řešení IBC IBC SolStore 6.8 Pb kompaktní, jednoduché připojení obsahem jsou 4 baterie Solar Block, celkem 6,88 kwh, C10 systémové napětí 24 V certifikovaný koloběh recyklace 2011 IBC SOLAR IBC SOLAR PPT Master 10

11 Zvýšení vlastní spotřeby pomocí akumulace řešení IBC Potřebné součásti systému: IBC SolStore 6.8 Pb bateriový řídící systém - SBU 2200 vč. AS-Box S, SRC, komunikace RS 485 elektroměr Hager EHZ 361 LA měřící skříňka SBU IBC SolGuard IBC SolPortal 2011 IBC SOLAR IBC SOLAR PPT Master 11

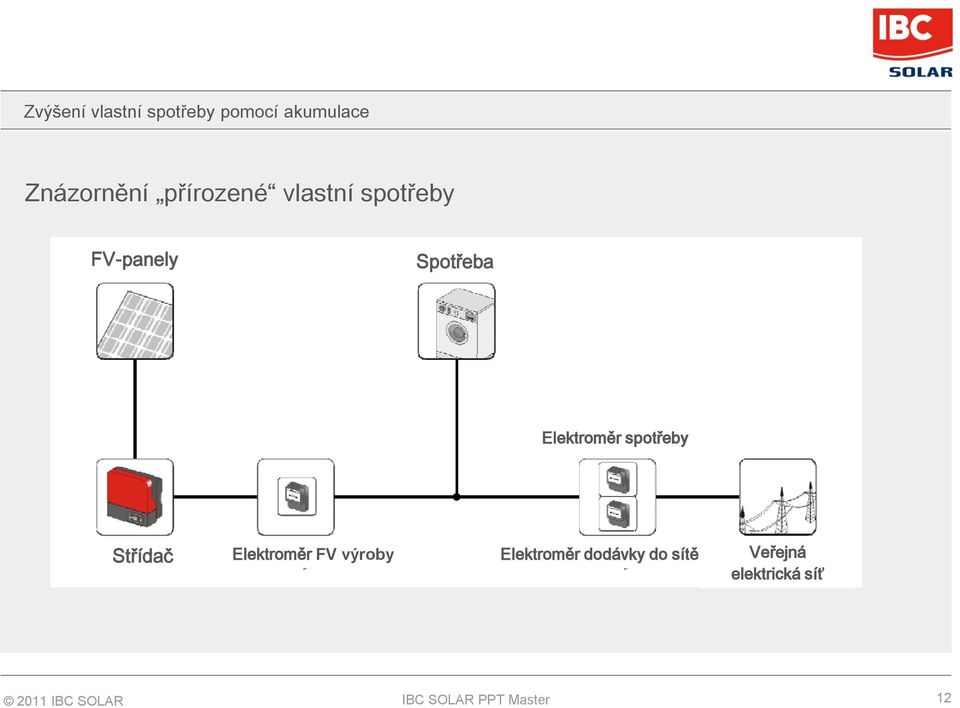

12 Zvýšení vlastní spotřeby pomocí akumulace Znázornění přírozené vlastní spotřeby FV-panely Spotřeba Elektroměr spotřeby Střídač Elektroměr FV výroby Elektroměr dodávky do sítě Veřejná elektrická síť 2011 IBC SOLAR IBC SOLAR PPT Master 12

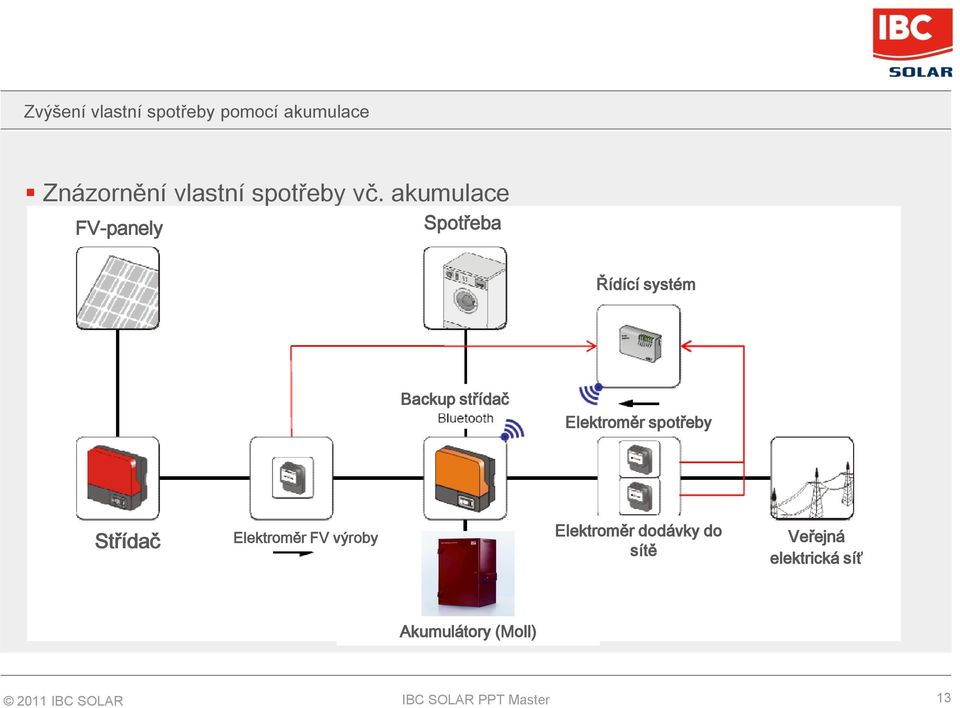

13 Zvýšení vlastní spotřeby pomocí akumulace Znázornění vlastní spotřeby vč. akumulace FV-panely Spotřeba Řídící systém Backup střídač Elektroměr spotřeby Střídač Elektroměr FV výroby Elektroměr dodávky do sítě Veřejná elektrická síť Akumulátory (Moll) 2011 IBC SOLAR IBC SOLAR PPT Master 13

14 Zvýšení vlastní spotřeby pomocí akumulace Předpoklady pro instalaci k dispozici síť TN odvětrávaná místnost pro SolStore -> min. 2 m³/h střídač je možno připojit na AS-Box S - > max. 4,6 kw, schopný ostrovního provozu velikost FV zařízení cca. 4-7 kwp distribuční společnost by měla akceptovat elektronické elektroměry Hager EHZ 361 nebo elektronické elektroměry budou instalovány dodatečně 2011 IBC SOLAR IBC SOLAR PPT Master 14

15 2:30:00 9:30:00 17:15:00 15:45:00 22:45:00 5:45:00 12:45:00 19:45:00 2:45:00 9:45:00 16:45:00 23:45:00 6:45:00 13:45:00 20:45:00 3:45:00 10:45:00 17:45:00 0:45:00 7:45:00 14:45:00 21:45:00 4:45:00 11:45:00 18:45:00 1:45:00 8:45:00 15:45:00 22:45:00 5:45:00 12:45:00 19:45:00 2:45:00 9:45:00 16:45:00 23:45:00 6:45:00 13:45:00 20:45:00 3:45:00 10:45:00 17:45:00 0:45:00 7:45:00 14:45:00 21:45:00 Naměřené výsledky IBC SolStore 6.8 Pb Údaje ze zařízení z července % 60 A stupeň nabití baterie % celkový proud baterie A 2011 IBC SOLAR IBC SOLAR PPT Master 15

16 Naměřené výsledky IBC SolStore 6.8 Pb Údaje ze zařízení z července % 60 0 A :00:00 7:15:00 8:30:00 9:45:00 11:00:00 12:15:00 13:30:00 14:45:00 16:00:00 17:15:00 18:30:00 19:45:00 21:00:00 22:15:00 23:30:00 0:45:00 stupeň nabití baterie % 2:00:00 3:15:00 4:30:00 5:45:00 7:00:00 8:15:00 9:30:00 celkový proud baterie A 10:45:00 12:00:00 13:15:00 14:30:00 15:45:00 17:00:00 18:15:00 19:30:00 20:45:00 22:00:00 23:15:00 0:30:00 1:45:00 3:00:00 4:15:00 5:30: IBC SOLAR IBC SOLAR PPT Master

17 Výhody pro zákazníka Zajištění proti stoupajícím cenám proudu garantovaný zelený bonus ekonomika systému stoupá s každým zvýšením ceny proudu Soběstačnost přemostění více dnů / týdnů bez vnějšího nákupu elektřiny skutečná spotřeba vlastní vyrobené elektřiny Udržitelnost možnost meziskladování síťového proudu vyhlazení špičkového výkonu, řízení sítě integrace výroben střídavého proudu, např. kombinované zdroje Další užitek nezávislost jistota při výpadku proudu 2011 IBC SOLAR IBC SOLAR PPT Master 17

18 Titel: IBC SOLAR mit starken Ideen die Welt verändern Autor: Ort, 00. Monat 2008 MIT STARKEN IDEEN DIE WELT VERÄNDERN VYHLÍDKY: SLUNEČNO 2011 IBC SOLAR
