1 2019 VE ZDRAVÉM DOMĚ ZDRAVÝ VZDUCH PROFESIONÁLNÍ DOMOVNÍ VĚTRACÍ SYSTÉMY S REKUPERACÍ TEPLA IVAR.PROFI-AIR Protože moderní budovy jsou téměř hermeticky uzavřené díky kvalitnímu stavebnímu materiálu, včetně oken a dveří nastává důležitá otázka: Jak energeticky výhodně a hospodárně větrat pro dosažení zdravého a příjemného vnitřního prostředí a zároveň zamezit tvorbě plísní kvůli nadměrné vlhkosti? Kvalita vzduchu musí být prioritou pro nás všechny. Zároveň nařízení Evropské unie nás zavazuje do roku 2020, aby novostavby splňovaly požadavek 20/20/20, t.j.: Snížení emisí skleníkových plynů o 20 % v porovnání s rokem 1990 Zvýšení energetické účinnosti o 20 % Dosažení 20% podílu obnovitelných zdrojů pro celkovou spotřebu energetických požadavků budovy IVAR.PROFI-AIR je spolehlivý, flexibilní, moderní a hlavně hygienický systém. Představuje nejnovější technologii uceleného systému větracích jednotek s rekuperací, rozvodu vzduchu potrubním systémem a vyústek. Jako specialitu pro uživatele nabízíme designové krycí mřížky STARLINE. Rádi Vám poradíme s výběrem našich komponentů i technicky podpoříme. Váš požadavek promítneme do projekčního výpočtu, uvedeme do provozu a naši podporu budete mít i přímo na stavbě.

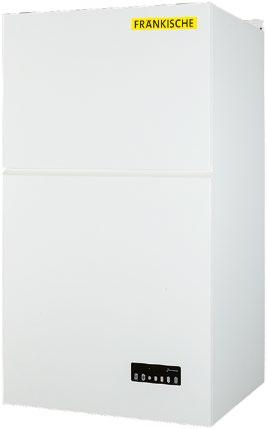

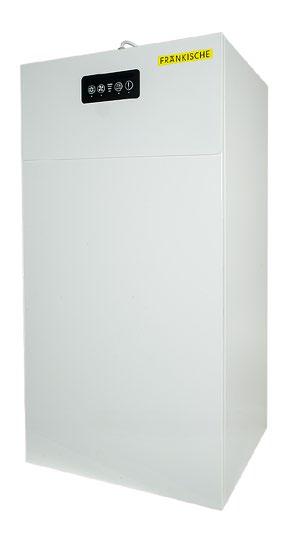

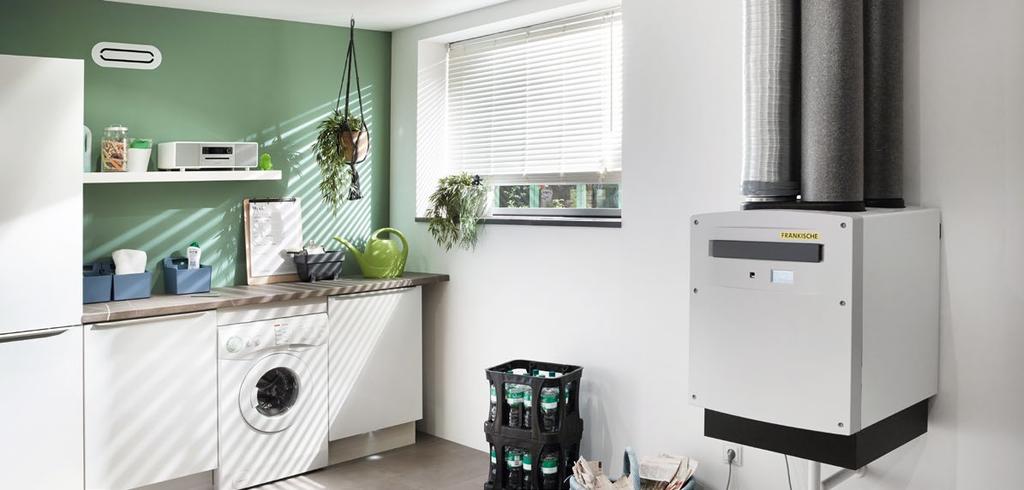

2 SYSTÉMOVÉ KOMPONENTY VĚTRACÍ REKUPERAČNÍ JEDNOTKY profi-air 250 touch Nástěnná nebo podlahová montáž Max. průtok vzduchu 250 m 3 /h Rozměry mm CAN-Bus rozhraní ve standardním vybavení Dotykový displej LAN, WLAN Účinnost zpětného získávání tepla 91 % Externí snímač vlhkosti, CO 2 Předehřev 4módové přepínací tlačítko s LED Entalpický výměník tepla profi-air 400 touch Nástěnná nebo podlahová montáž Max. průtok vzduchu 400 m 3 /h Rozměry mm CAN-Bus rozhraní ve standardním vybavení Dotykový displej LAN, WLAN Účinnost zpětného získávání tepla 90 % Externí snímač vlhkosti, CO 2 Předehřev 4módové ovládací tlačítko s LED Entalpický výměník tepla 2

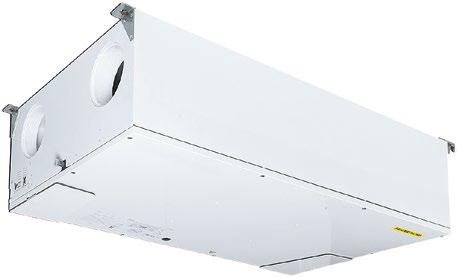

3 profi-air 180/300 sensor Nástěnná montáž Max. průtok vzduchu 180 / 300 m 3 /h Rozměry / mm Vestavěný snímač vlhkosti Vestavěná ovládací jednotka Účinnost zpětného získávání tepla 85 / 90 % Bezdrátové dálkové ovládání profi-air 180 flat Stropní nebo nástěnná montáž Max. průtok vzduchu 180 m 3 /h Úspora místa díky rozměrům mm LAN, WLAN Účinnost zpětného získávání tepla 95 % + v kombinaci s prostorovými snímači vlhkosti a VOC Snímač vlhkosti, VOC Předehřev Bezdrátové dálkové ovládání Čerpadlo kondenzátu profi-air 250 flex Nástěnná montáž Max. průtok vzduchu 250 m 3 /h Rozměry mm Vestavěná ovládací jednotka LAN, WLAN Účinnost zpětného získávání tepla až 96 % + v kombinaci s prostorovými snímači vlhkosti a VOC Snímač vlhkosti, VOC Bezdrátové dálkové ovládání Entalpický výměník tepla 3

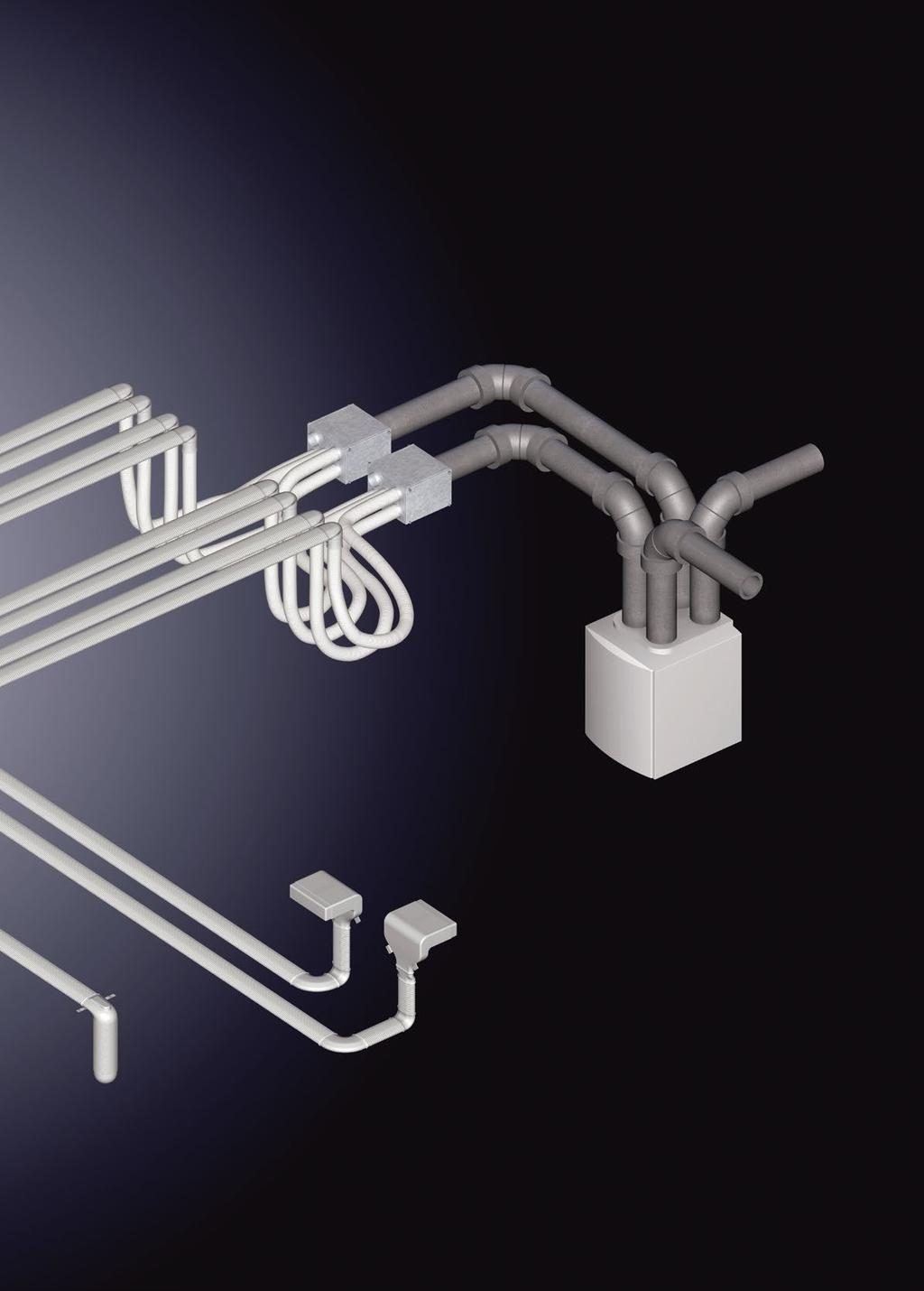

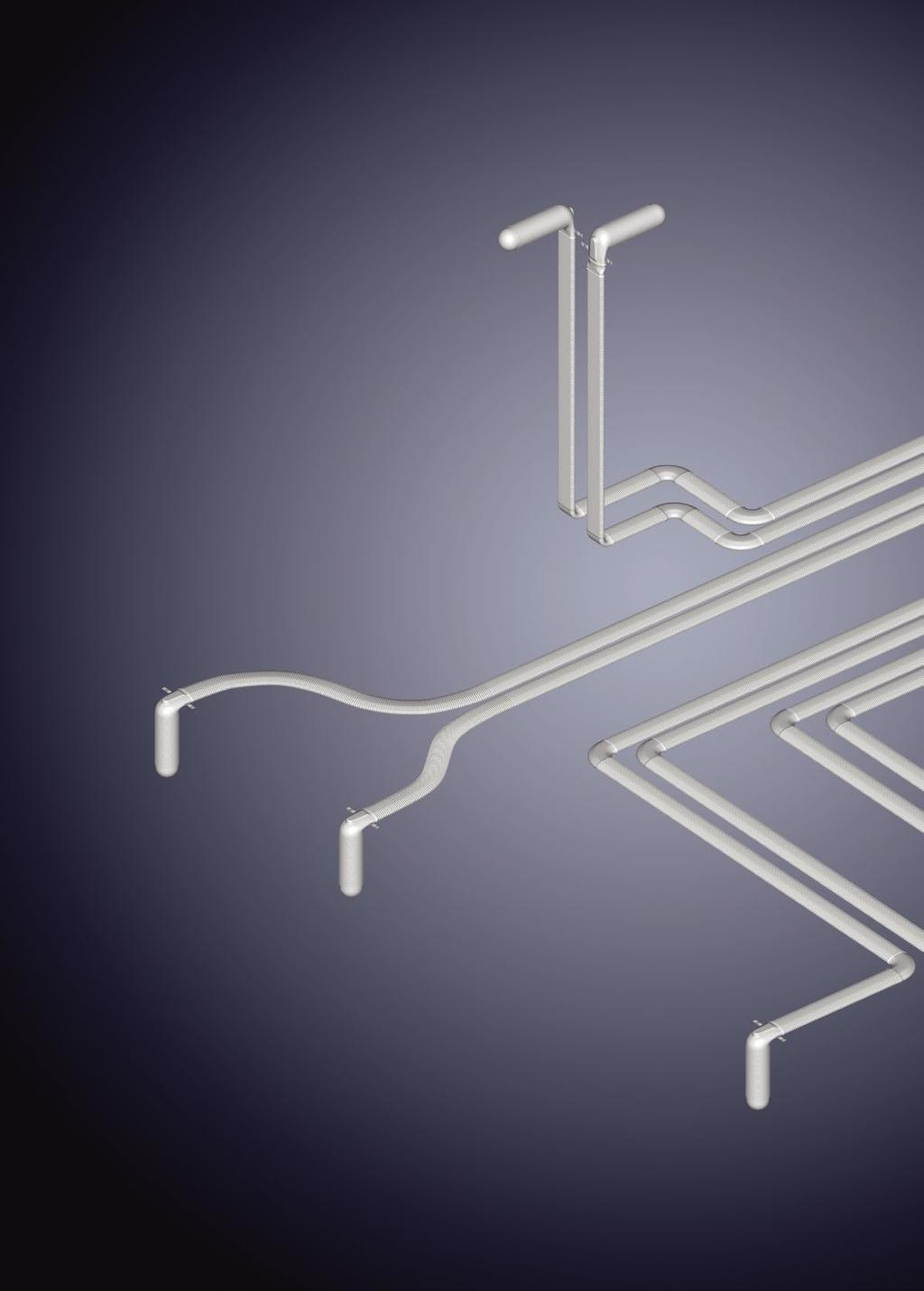

4 PŘÍKLAD MOŽNOSTI ZAPOJENÍ IVAR.PROFI-AIR JEDNODUŠE OSVĚŽUJÍCÍ ŘEŠENÍ Otočný adaptér IVAR.AIRT AP Koleno horizontální 90 IVAR.AIRT K90H Koleno vertikální 90 IVAR.AIRT K90V Vyústění potrubí 90 IVAR.AIRT V901 Spojka potrubí s těsněním IVAR.AIRT SP 4

5 Přechodka 90 / PROFI-AIR CLASSIC IVAR.AIRCT P90 Spojka rozdělovače IVAR.PROFI-AIR CLASSIC IVAR.AIRC PR Centrální větrací jednotka s rekuperací Vyústění potrubí pro krycí mřížky 90 IVAR.AIRT VM90 5

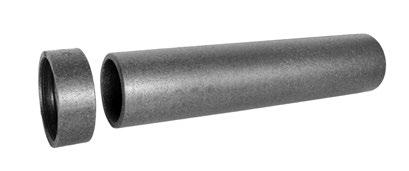

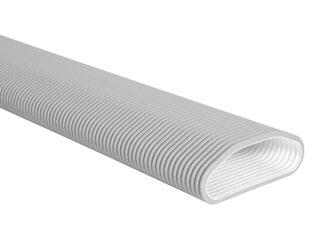

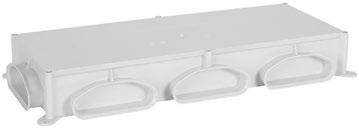

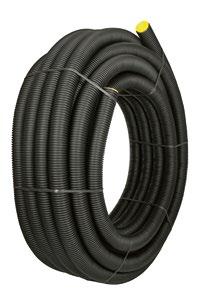

6 POTRUBNÍ ROZVODY VĚTRÁNÍ S ROZDĚLOVAČI Kruhové ohebné potrubí Flexibilní potrubí CLASSIC slouží pro rozvod přívodního anebo odváděného větracího vzduchu Dvojstěnné korugované potrubí Antistatické a antibakteriální vyhotovení Přípustná provozní teplota -25 C až +60 C Materiál PE-HD Rozměr Ø 63, Ø 75, Ø 90 mm Modulová rozdělovací skříň Modulová rozdělovací skříň DN Ø 63/75/90 mm, ISO/CLASSIC Modulová rozdělovací skříň DN Ø 63/75/90 mm, ISO/CLASSIC Modulová rozdělovací skříň DN Ø 63/75/90 mm, ISO/CLASSIC Kruhové ohebné potrubí Flexibilní potrubí CLASSIC slouží pro rozvod přiváděného nebo odváděného větracího vzduchu Dvoustěnné korugované potrubí Antistatické provedení Přípustná provozní teplota -25 C až +60 C Materiál PE-HD Rozměr Ø 63, Ø 75, Ø 90 mm Plochý rozdělovač Slouží k rozdělení hlavního potrubí na potrubní rozvod (přívod/odvod) Hlavní potrubí IVAR.PROFI-AIR OVAL KANAL mm Přívodní a odsávací potrubí mm Materiál PS Ploché ohebné potrubí Flexibilní potrubí TUNNEL slouží pro rozvod přiváděného anebo odváděného větracího vzduchu Ploché dvojstěnné korugované potrubí, odolné proti promáčknutí Antistatické a antibakteriální vyhotovení Přípustná provozní teplota -25 C až +60 C Materiál PP Rozměr mm Plochý rozdělovač 6cestný Slouží k rozdělení hlavního potrubí na potrubní rozvod (přívod/odvod) Hlavní potrubí IVAR.PROFI-AIR OVAL KANAL Přívodní a odsávací potrubí 6 IVAR.PROFI-AIR CLASSIC Materiál rozdělovače PS/ABS, příslušenství PP Izolované potrubí Tepelně izolované parotěsné potrubí ISO sloužící pro přívodní a odpadní vzduch do a z rekuperační jednotky (směrem do venkovního prostředí) v dimenzích Ø 125 Ø 160 a Ø 180 mm/1000 mm Přípustná provozní teplota -25 C až +80 C Materiál EPP Koleno 90 Slouží ke spojení potrubí IVAR.PROFI-AIR ISO stejných průměrů Díky drážce možnost rozdělit na 2 ks 45 kolen Přípustná provozní teplota -25 C až +80 C Materiál EPP 6

7 DESIGNOVÉ VYÚSTKY STARLINE SHAPE CIRCLE SHAPE STYLE SHAPE CPOMPACT SHAPE BUSINESS PYRAMID COMPACT PYRAMID LINE COMPACT LINE FLORA COMPACT FLORA AVANTGARDE COMPACT AVANTGARDE Barevné vyústky k dostání i v bílém provedení. 7

8 PROFI-AIR EASYCALC SOFTWARE PRO RYCHLÝ NÁVRH VĚTRACÍHO SYSTÉMU Pomůžeme vám s plánováním a návrhem větracího systému s rekuperací profi-air pomocí sotwaru profi-air easycalc. Po zadání detailních údajů projektu vám tento volný, snadno srozumitelný a uživatelsky příjemný online program nabídne výpočet průtoků vzduchu dle normy DIN a také kompletní výpis všech potřebných systémových komponentů. Navíc je zde možnost provést úpravu projektu přidáním nebo odebráním produktů. OCHRANA BUDOV NÁVRATNOST OCHRANA ZDRAVÍ PŘÍJEMNÉ KLIMA ÚSPORA ENERGIÍ HYGIENICKY NEZÁVADNÉ Velvarská 9, Podhořany Nelahozeves II Česká republika tel.: info@ivarcs.cz Váš prodejce Jan Jokeš / tel.: / jokes@ivarcs.cz Výrobce nenese odpovědnost za eventuální chyby nebo nepřesnosti v obsahu tohoto katalogu a vyhrazuje si právo uplatnit na své výrobky kdykoliv a bez upozornění všechny nezbytné úpravy dle technických nebo obchodních požadavků. Fotografie jsou ilustrační. Aktuální ceny najdete vždy na
