1 Vzduchotechnické jednotky VUT V / VB ES s rekuperací tepla

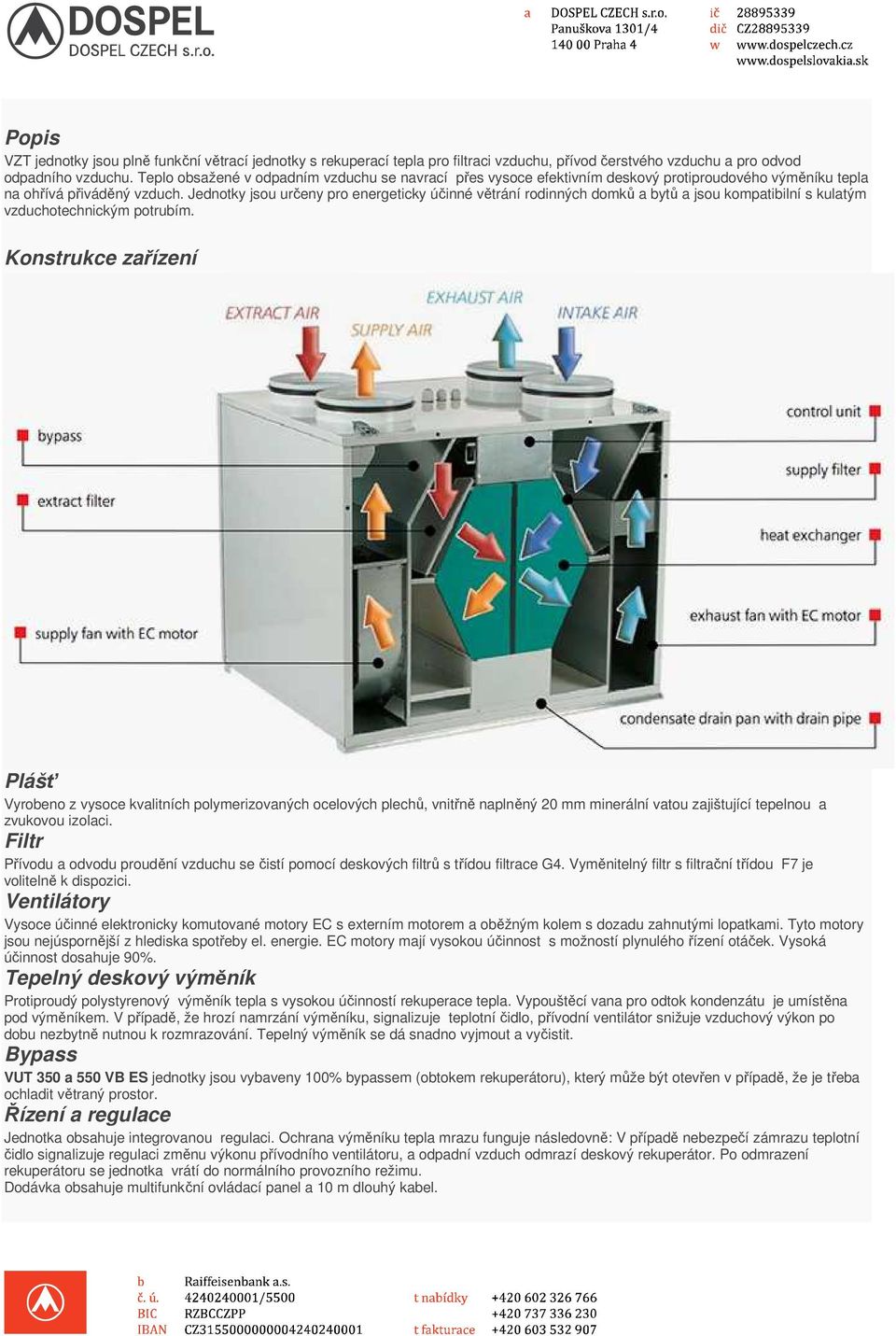

2 Popis VZT jednotky jsou plně funkční větrací jednotky s rekuperací tepla pro filtraci vzduchu, přívod čerstvého vzduchu a pro odvod odpadního vzduchu. Teplo obsažené v odpadním vzduchu se navrací přes vysoce efektivním deskový protiproudového výměníku tepla na ohřívá přiváděný vzduch. Jednotky jsou určeny pro energeticky účinné větrání rodinných domků a bytů a jsou kompatibilní s kulatým vzduchotechnickým potrubím. Konstrukce zařízení Plášť Vyrobeno z vysoce kvalitních polymerizovaných ocelových plechů, vnitřně naplněný 20 mm minerální vatou zajištující tepelnou a zvukovou izolaci. Filtr Přívodu a odvodu proudění vzduchu se čistí pomocí deskových filtrů s třídou filtrace G4. Vyměnitelný filtr s filtrační třídou F7 je volitelně k dispozici. Ventilátory Vysoce účinné elektronicky komutované motory EC s externím motorem a oběžným kolem s dozadu zahnutými lopatkami. Tyto motory jsou nejúspornější z hlediska spotřeby el. energie. EC motory mají vysokou účinnost s možností plynulého řízení otáček. Vysoká účinnost dosahuje 90%. Tepelný deskový výměník Protiproudý polystyrenový výměník tepla s vysokou účinností rekuperace tepla. Vypouštěcí vana pro odtok kondenzátu je umístěna pod výměníkem. V případě, že hrozí namrzání výměníku, signalizuje teplotní čidlo, přívodní ventilátor snižuje vzduchový výkon po dobu nezbytně nutnou k rozmrazování. Tepelný výměník se dá snadno vyjmout a vyčistit. Bypass VUT 350 a 550 VB ES jednotky jsou vybaveny 100% bypassem (obtokem rekuperátoru), který může být otevřen v případě, že je třeba ochladit větraný prostor. Řízení a regulace Jednotka obsahuje integrovanou regulaci. Ochrana výměníku tepla mrazu funguje následovně: V případě nebezpečí zámrazu teplotní čidlo signalizuje regulaci změnu výkonu přívodního ventilátoru, a odpadní vzduch odmrazí deskový rekuperátor. Po odmrazení rekuperátoru se jednotka vrátí do normálního provozního režimu. Dodávka obsahuje multifunkční ovládací panel a 10 m dlouhý kabel.

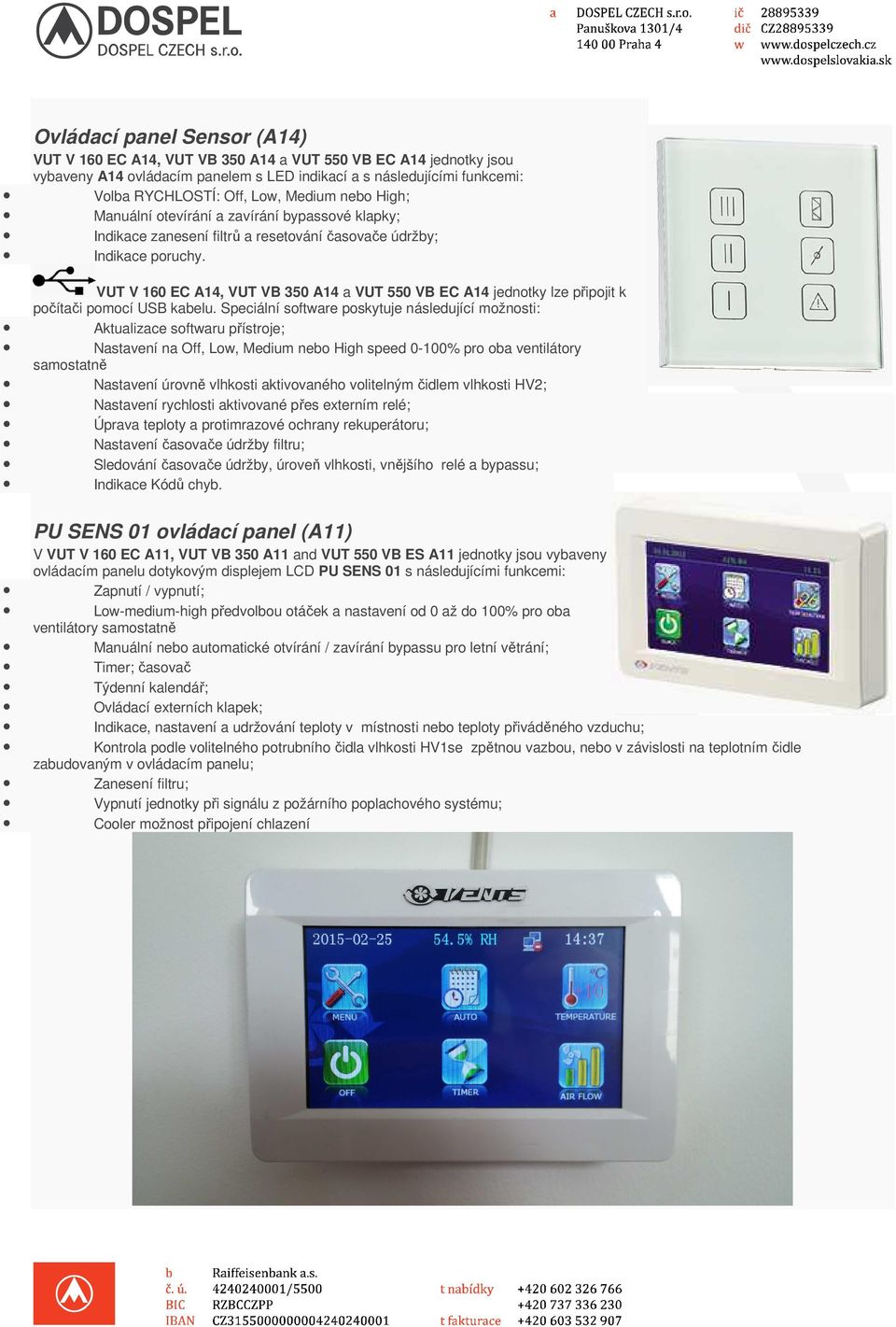

3 Ovládací panel Sensor (A14) VUT V 160 EC A14, VUT VB 350 A14 a VUT 550 VB EC A14 jednotky jsou vybaveny A14 ovládacím panelem s LED indikací a s následujícími funkcemi: Volba RYCHLOSTÍ: Off, Low, Medium nebo High; Manuální otevírání a zavírání bypassové klapky; Indikace zanesení filtrů a resetování časovače údržby; Indikace poruchy. VUT V 160 EC A14, VUT VB 350 A14 a VUT 550 VB EC A14 jednotky lze připojit k počítači pomocí USB kabelu. Speciální software poskytuje následující možnosti: Aktualizace softwaru přístroje; Nastavení na Off, Low, Medium nebo High speed 0-100% pro oba ventilátory samostatně Nastavení úrovně vlhkosti aktivovaného volitelným čidlem vlhkosti HV2; Nastavení rychlosti aktivované přes externím relé; Úprava teploty a protimrazové ochrany rekuperátoru; Nastavení časovače údržby filtru; Sledování časovače údržby, úroveň vlhkosti, vnějšího relé a bypassu; Indikace Kódů chyb. PU SENS 01 ovládací panel (A11) V VUT V 160 EC A11, VUT VB 350 A11 and VUT 550 VB ES A11 jednotky jsou vybaveny ovládacím panelu dotykovým displejem LCD PU SENS 01 s následujícími funkcemi: Zapnutí / vypnutí; Low-medium-high předvolbou otáček a nastavení od 0 až do 100% pro oba ventilátory samostatně Manuální nebo automatické otvírání / zavírání bypassu pro letní větrání; Timer; časovač Týdenní kalendář; Ovládací externích klapek; Indikace, nastavení a udržování teploty v místnosti nebo teploty přiváděného vzduchu; Kontrola podle volitelného potrubního čidla vlhkosti HV1se zpětnou vazbou, nebo v závislosti na teplotním čidle zabudovaným v ovládacím panelu; Zanesení filtru; Vypnutí jednotky při signálu z požárního poplachového systému; Cooler možnost připojení chlazení

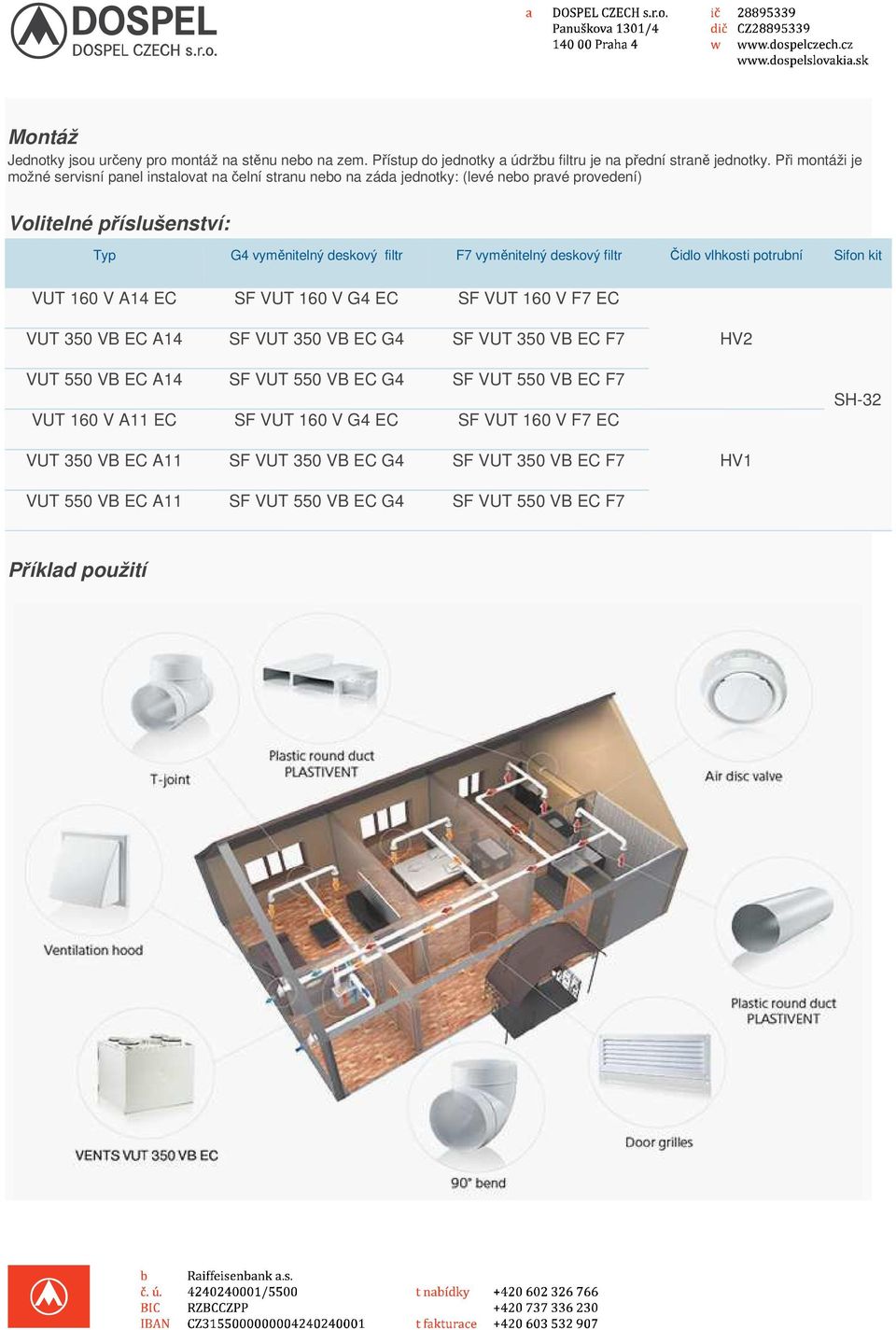

4 Montáž Jednotky jsou určeny pro montáž na stěnu nebo na zem. Přístup do jednotky a údržbu filtru je na přední straně jednotky. Při montáži je možné servisní panel instalovat na čelní stranu nebo na záda jednotky: (levé nebo pravé provedení) Volitelné příslušenství: Typ G4 vyměnitelný deskový filtr F7 vyměnitelný deskový filtr Čidlo vlhkosti potrubní Sifon kit VUT 160 V A14 EC SF VUT 160 V G4 EC SF VUT 160 V F7 EC VUT 350 VB EC A14 SF VUT 350 VB EC G4 SF VUT 350 VB EC F7 HV2 VUT 550 VB EC A14 SF VUT 550 VB EC G4 SF VUT 550 VB EC F7 VUT 160 V A11 EC SF VUT 160 V G4 EC SF VUT 160 V F7 EC SH-32 VUT 350 VB EC A11 SF VUT 350 VB EC G4 SF VUT 350 VB EC F7 HV1 VUT 550 VB EC A11 SF VUT 550 VB EC G4 SF VUT 550 VB EC F7 Příklad použití

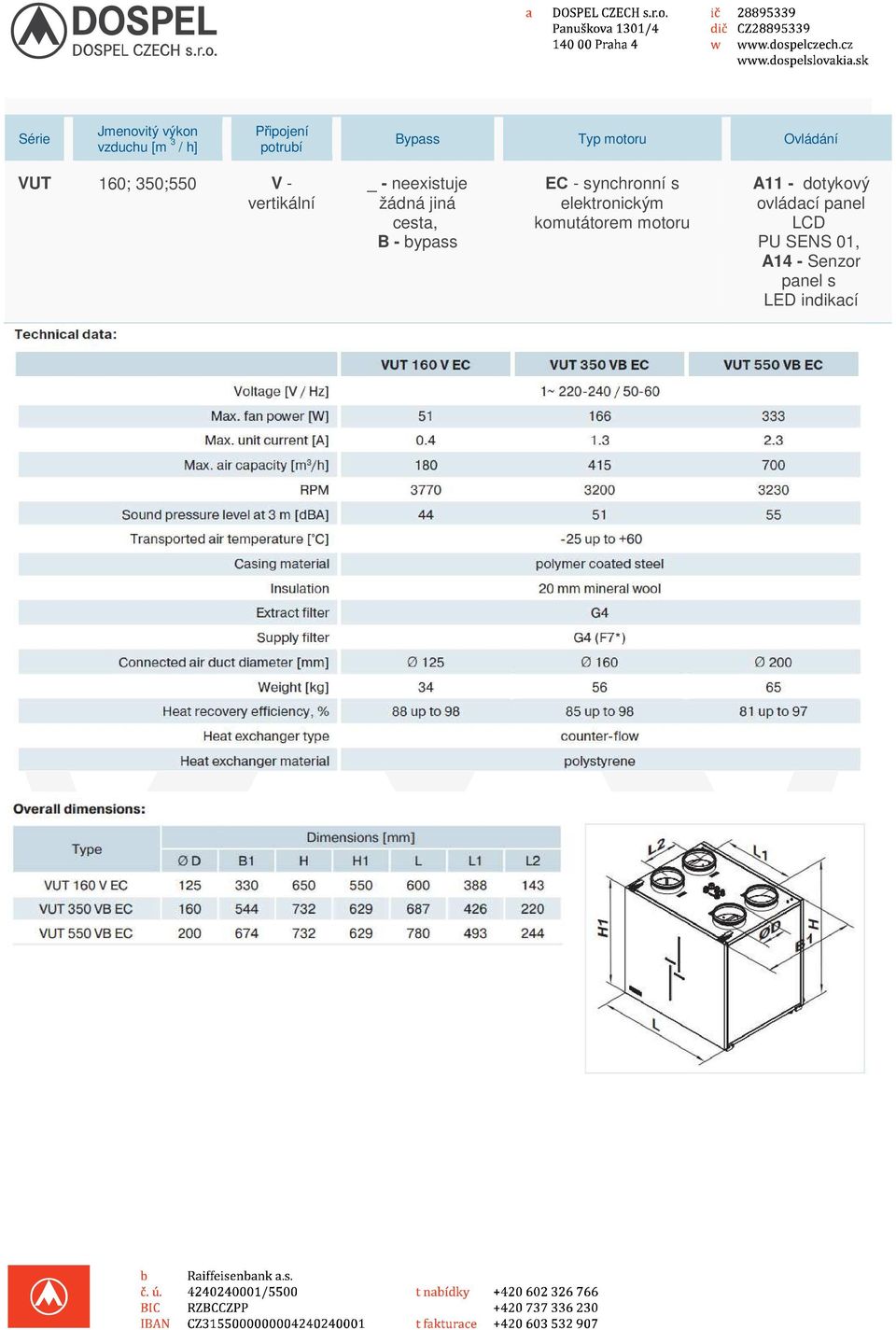

5 Série Jmenovitý výkon vzduchu [m 3 / h] Připojení potrubí Bypass Typ motoru Ovládání VUT 160; 350;550 V - vertikální _ - neexistuje žádná jiná cesta, B - bypass ЕС - synchronní s elektronickým komutátorem motoru A11 - dotykový ovládací panel LCD PU SENS 01, A14 - Senzor panel s LED indikací

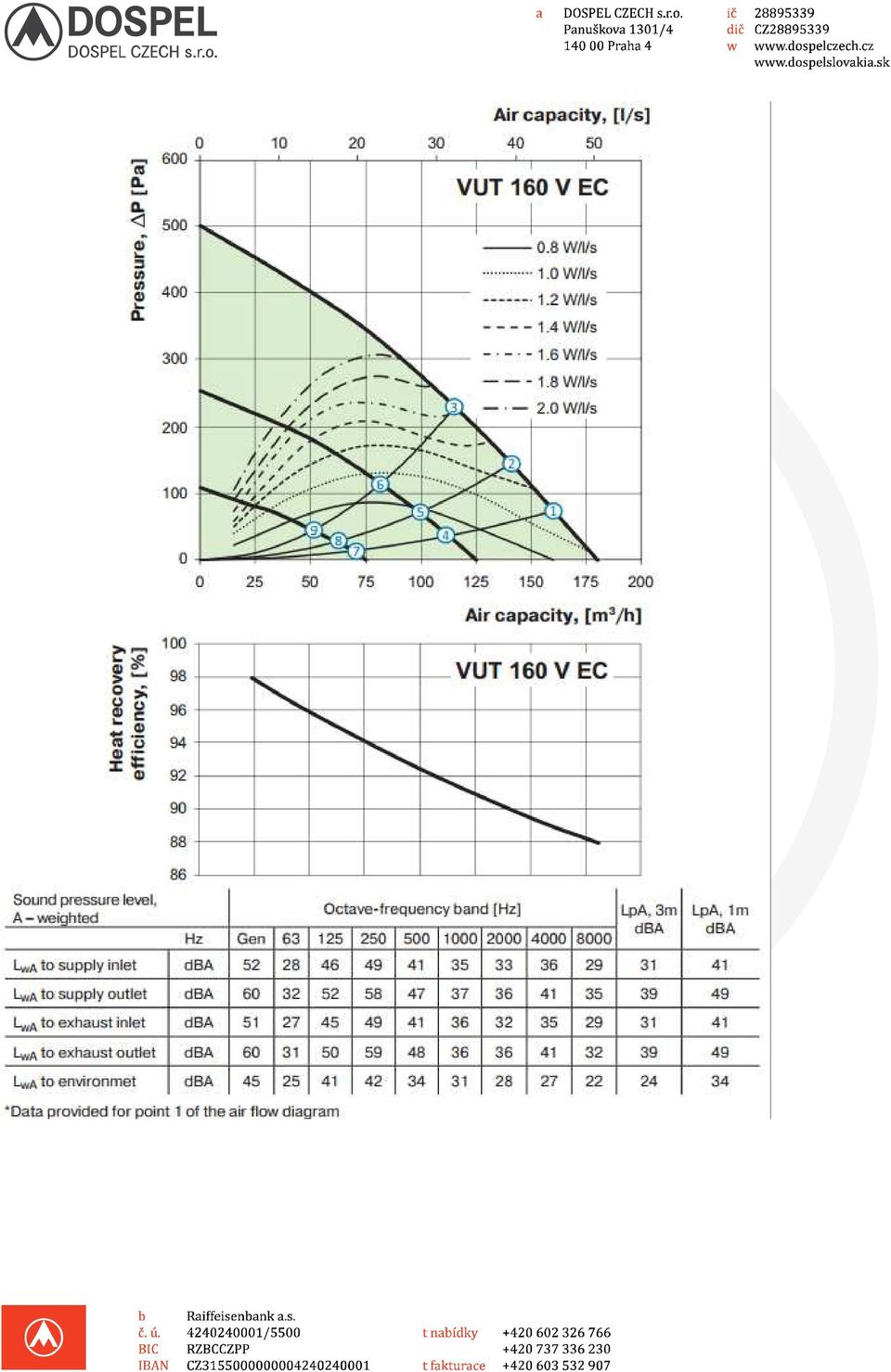

6

7

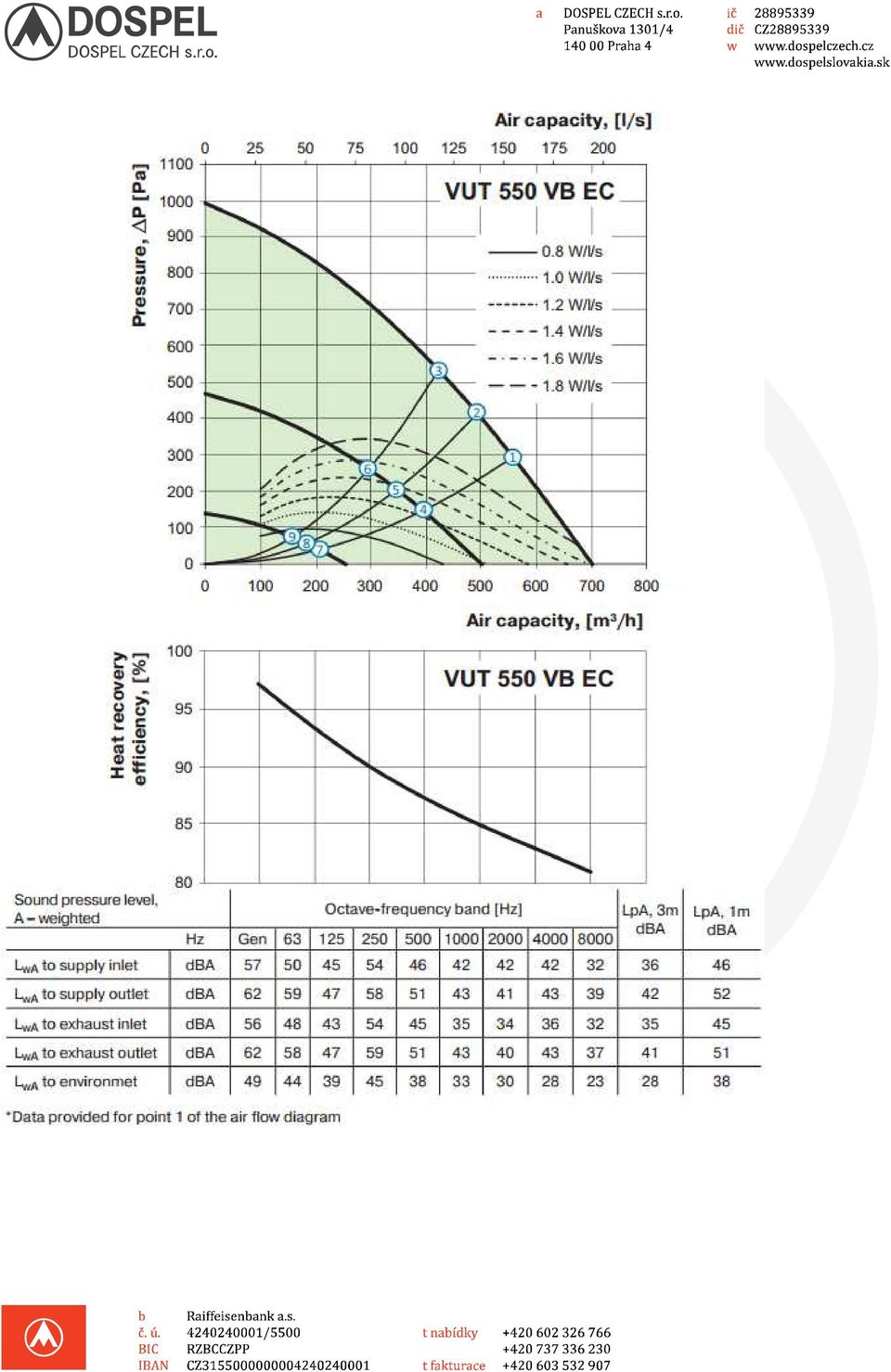

8

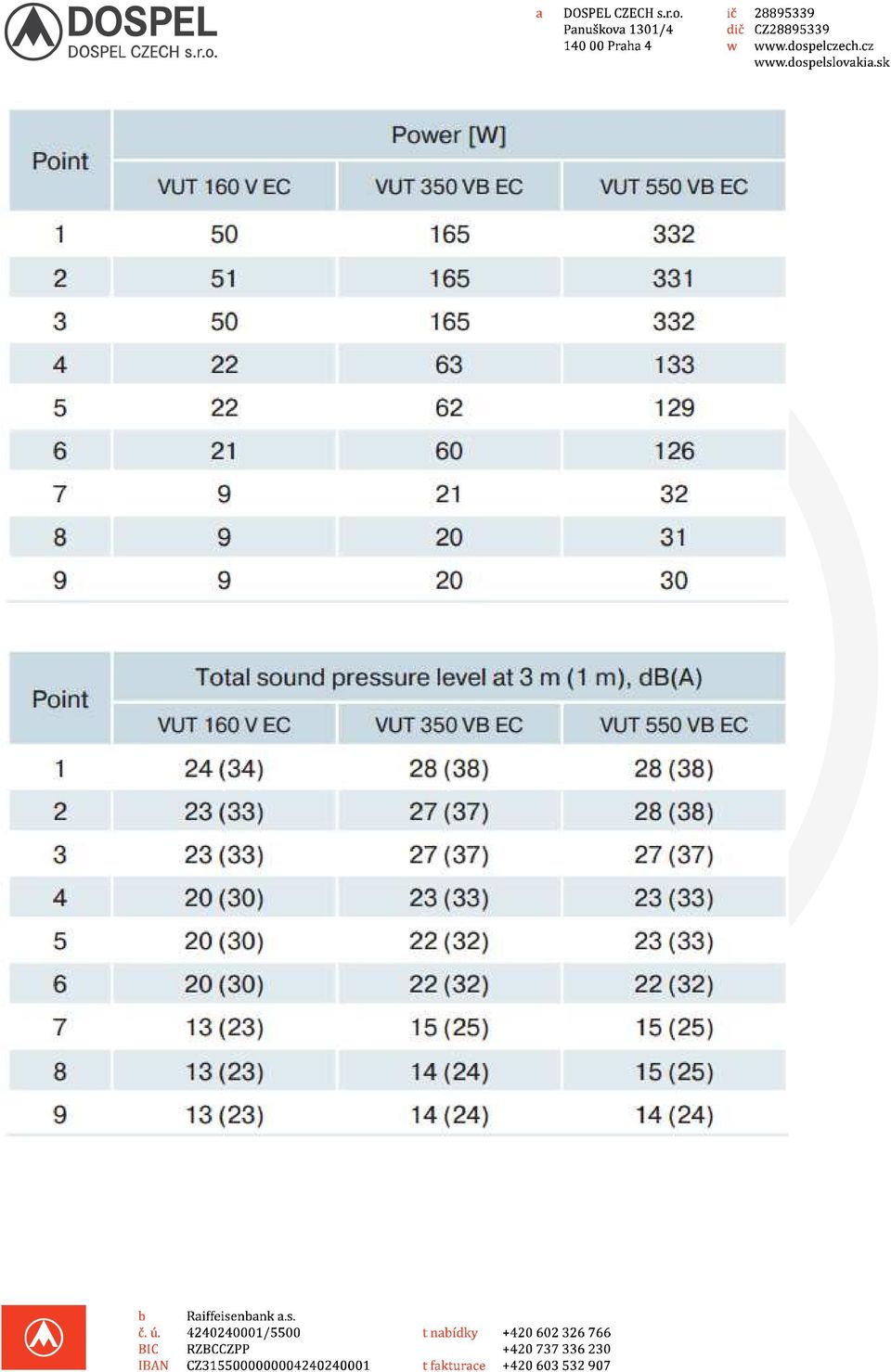

9
