NÁVOD K POUŽITÍ ČESKY VÝROBNÍK SODOVÉ VODY SODA PYGMY, SODA ELEGANCE

Transkript

1 ČESKY NÁVOD K POUŽITÍ VÝROBNÍK SODOVÉ VODY PYGMY, ELEGANCE LINDR.CZ s.r.o. Chladicí a výčepní technika Sadová 13, CZ Nechanice, Czech Republic Tel.: l Fax: l info@lindr.cz

2 Instalace a umístění : Chlazení postavte na pevnou podložku do vodorovné polohy a před prvním zapojením jej nechte cca hod. ustálit s okolními podmínkami. Úvod : Děkujeme Vám, že jste se rozhodli zakoupit produkt LINDR. Tento návod je určen pro modely: PYGMY, ELEGANCE, ELEGANCE TOWER, AS - 45 CHLADIČ SE V ŽÁDNÉM PŘÍPADĚ NESMÍ POKLÁDAT NA BOK A TO ANI PŘI PŘEPRAVĚ. Všeobecné instrukce a opatření Při použití dbejte na dodržování základních bezpečnostních pokynů. Výrobníky jsou určeny k výrobě sycené vody z HO a Co a k chlazení vody případně nápoje ( AS-45). Teplota vody a sody je regulovatelná termostatem v rozmezí -10 C. Zařízení používejte nejlépe v dobře větrané místnosti. Zařízení se NESMÍ používat ani skladovat při okolní teplotě nižší než 0 C. Zařízení je určeno pro používání v normálním prostředí dle ČSN a je zařazeno do klimatické třídy N. ZAŘÍZENÍ NEPOUŽÍVEJTE K JINÝM ÚČELŮM NEŽ JE URČENO VÝROBCEM! NESMÍ BÝT V BLÍZKOSTI TEPELNÝCH ZDROJŮ NEBO VYSTAVENO PŘÍMÉMU SLUNEČNÍMU ZÁŘENÍ Všeobecná bezpečnostní pravidla Dodavatel neručí za škody způsobené činností prováděné na tomto zařízení bez dodržování následujících instrukcí. Před připojením hlavního elektrického přívodu zkontrolujte, zda napětí a kmitočet odpovídá údajům uvedeným na zařízení. Ujistěte se zda zásuvka do které chladič připojujete je opatřena dostatečným jističem (16A dle typu) dle ČSN Před jakýmkoli čištěním nebo údržbou vždy odpojte zařízení od přívodu el. energie: Hlavní spínač (termostat) uveďte do polohy O" a vytáhněte zástrčku. Nikdy nevkládejte nářadí nebo jiné předměty do vrtule ventilátoru. Nikdy se nedotýkejte elektrických částí mokrýma nebo vlhkýma rukama. Pro zajištění výkonu chladicí jednotky nikdy neblokujte přívod vzduchu. Pro správný chod je důležité nezakrývat žádný z větracích otvorů. Upozornění: El.zařízení se musí revidovat-kontrolovat v termínech dle ČSN osobou znalou a pověřenou. Servisnáhradní díly, předepsané revize a kontroly provádízajišťuje fa.lindr. DOPORUČENÉ NASTAVENÍ 1.Nastavení přívodu vody: tlak vody by měl být konstatní a NESMÍ přesahovat 0bar DOPORUČENÍ: instalujte vodní redukční ventil. Nastavení Co: redukční ventil Co nastavte na 4bar (max na 5bar). Hodnota tlaku Co ovlivňuje nasycení. Teplota: Teplotu ochlazovaného nápoje nastavujte na mechanickém termostatatu v rozmezí až 10 C. Na termostatu je číselná stupnice od 1-7. (Mimo ELEGANCE kde je teplota nastavená automaticky) 0= vypnuto č.1 = maximální teplota nápoje 10 C č.7 = minimální teplota nápoje ZAŘÍZENÍ NEPOUŽÍVEJTE K JINÝM ÚČELŮM NEŽ JE URČENO VÝROBCEM!.

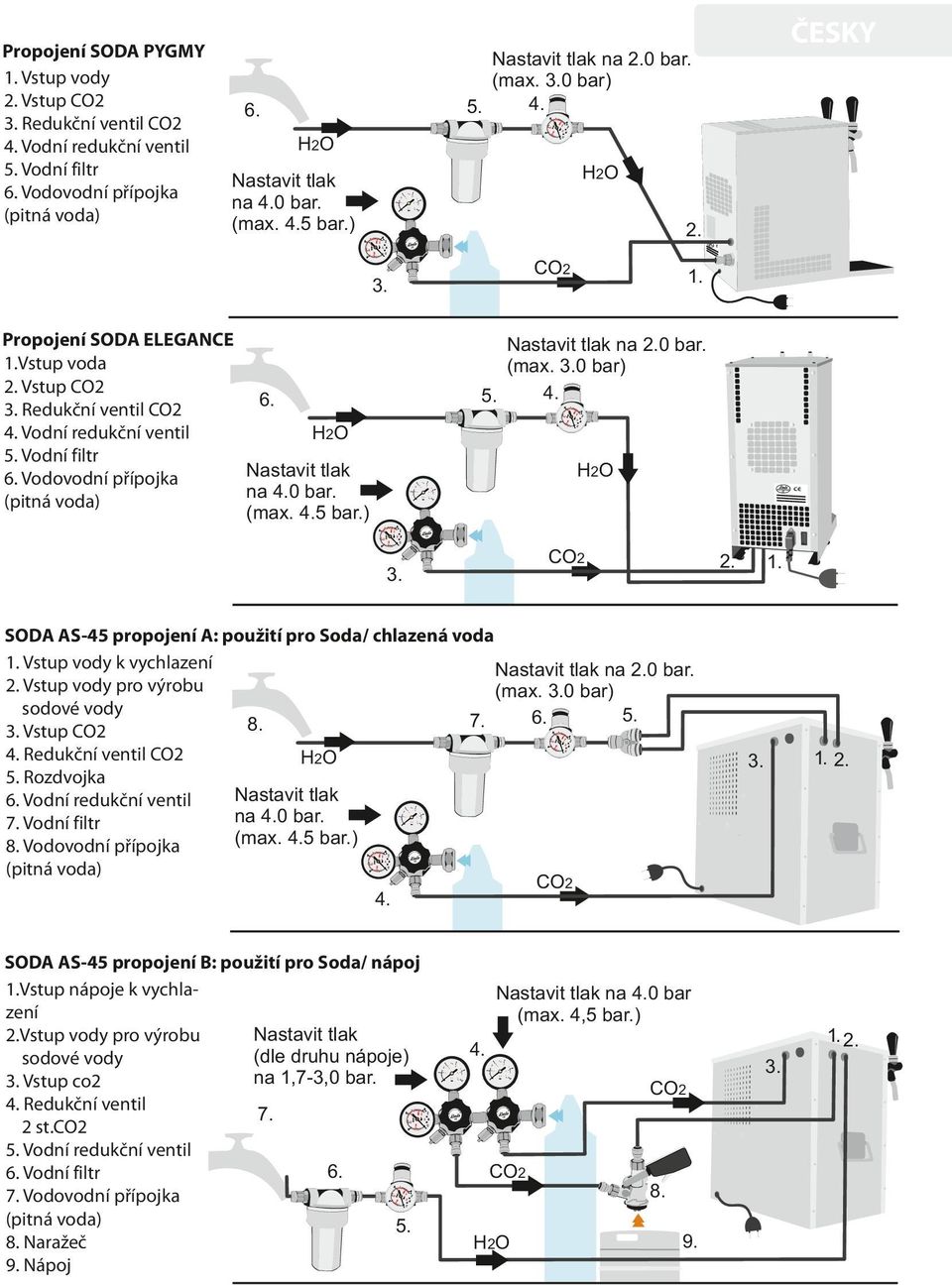

3 Propojení PYGMY 1. Vstup vody. Vstup Redukční ventil Vodní redukční ventil Vodní filtr Vodovodní přípojka ČESKY na.0 bar. (max. 0 bar) na 0 bar. (max. 5 bar.). Propojení ELEGANCE 1.Vstup voda. Vstup Redukční ventil Vodní redukční ventil Vodní filtr Vodovodní přípojka na 0 bar. (max. 5 bar.) 1. na.0 bar. (max. 0 bar). AS-45 propojení A: použití pro Soda/ chlazená voda 1. Vstup vody k vychlazení na.0 bar.. Vstup vody pro výrobu (max. 0 bar) sodové vody Vstup Redukční ventil Rozdvojka Vodní redukční ventil na 0 bar. 7. Vodní filtr (max. 5 bar.) 8. Vodovodní přípojka AS-45 propojení B: použití pro Soda/ nápoj 1.Vstup nápoje k vychlazení.vstup vody pro výrobu (dle druhu nápoje) sodové vody na 1,7-3,0 bar. Vstup co Redukční ventil 7. st. Vodní redukční ventil Vodní filtr 7. Vodovodní přípojka 8. Naražeč 9. Nápoj na 0 bar (max. 4,5 bar.)

4 Jak pracovat s rychlospojkami: 1. Uchopte rychlospojku a zasuňte hadici směrem do těla rychlospojky až na doraz. Hadice musí být rovně říznutá, aby nedošlo k nedokonalému spojení. POZOR! Dodržet směr přívodu vody.( Dle šipek na ventilu.) Nastavte tlak na bar. max. hodnota 3 bar. manometr Demontáž rychlospojek:. Podržte šedý kroužek směrem k tělu rychlospojky a hadici vytáhněte. šedý kroužek První spuštění: 1. Zkontrolujte připojení vody a Co (dle obrázku propojení na str.).. U zařízení AS-45 naplňte chladicí nádobu čistou vodou. Zařízení připojte do el. sítě. Zapněte zařízení: a)vypinačem (modely ELEGANCE a AS-45) b)termostatem (model PYGMY) Nastavte termostat na požadovanou hodnotu. PYGMY ELEGANCE AS-45 Výkon (lit./hod.) To 0 C/ Tk50 C 0l/ h. 0l/ h. 45l/ h. 1/8 1/8 1/5 Minimální teplota nápoje Počet chlazených nápojů Napájení 30V/ 30V/ 30V/ -4 min. -4 min. -4 min. Chladivo Hmotnost 0.0 kg 17.0 kg 5kg Proud 1.90A 1.90A 1.7A Příkon 437W 437W 9W (šířka) 180mm 15mm 440mm (výška) 40mm 480mm 430mm (hloubka) 300mm 65mm 70mm Výkon v HP Doporučené příslušenství: 1. Redukční ventil 1st. nebo st.. Vodní filtr (pro aplikace, kde je nestabilní tlak vody) Vodní redukční ventil Hadice a rychlospojky Doba potřebná k nachlazení Sestavení vodního redukčního ventilu: 1.Regulátor MRA 1/4-8m (SL 000) je doporučován na místa, která nemají stabilní tlak vody.. Rychlospojka JG M 1/4 x 9,5mm Manometr p.40mm 010 Bar. Zadní. MODEL/ TECH. PARAMETRY regulátor JG M1/4 x 9,5mm

5 Než zavoláte servis: Závada Neteče sodová voda. Příčina Tlak na přívodu překročil hodnotu 0 bar. Odstranění Snižte tlak na Vodním ventilu na.0 bar. -Max 0 bar. Uzavřený přívod vody na vodovodní přípojce. Otevřete kohout na vodovodní přípojce. Není otevřený přívod tlaku Otevřete a zkontrolujte přívod tlaku na tlakové lahvi a nastavte tlak na 0-5 bar.. Restartujte přístroj vypnutím a zapnutím vypinačem nebo vytažením přívodní šňůry 30V. Opět zapojte! Zanesený Vodní filtr. Nápoj málo vychlazen. Zkontrolovat případně vyměnit Vodní filtr. Špatně nastaven termostat. Pootočte kolečkem termostatu směrem doprava k číslu 7. Špatná cirkulace vzduchu. Zkontrolujte lamely kondenzátoru zda nejsou zaneseny. Zařízení se přehřívá. Umístěte zařízení do chladnějšího prostředí. Kohout cuká, nápoj vystřeluje. Příliš vysoký tlak na chlaze- Uberte na tlačném médiu, snižte tlak. ném nápoji. Netěsní rychlospojky. Špatně zasunutá hadice. Vytáhnout, zkontrolovat zda není na hadici ostrá hrana, případně zkrátit nožem. Vrypy na hadici. Vytáhnout a zkrátit cca cm. Ochrana životniho prostředí. Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem. Pokud nebudete výrobník sodové vody dále používat, nelikvidujte tento výrobek běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Místní předpisy mohou upravovat způsob likvidace domácích domácích spotřebičů v místních sběrnách nebo v místě nákupu výrobku.
