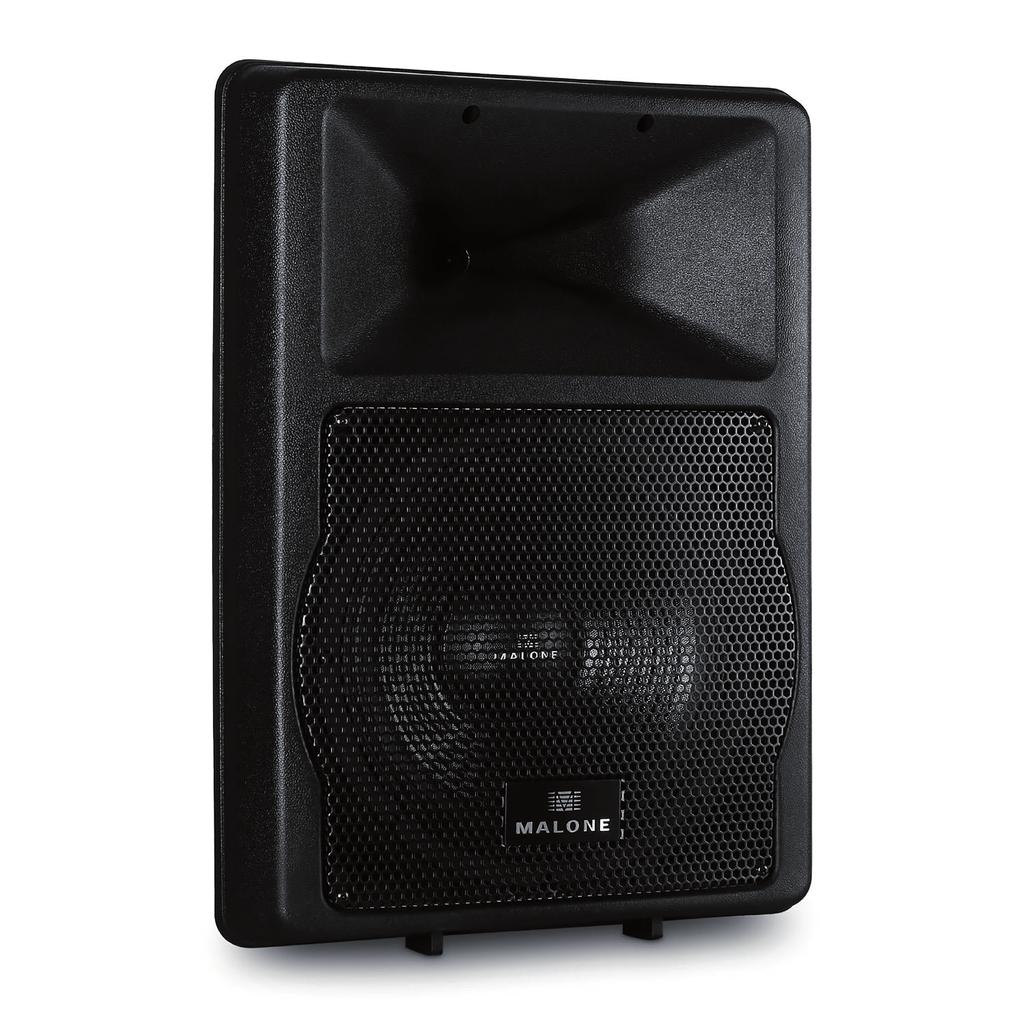

1 PV-EV-12A Aktívní 12 reproduktor

2 Vážený zákazníku, gratulujeme Vám k zakoupení produktu.prosím, důkladně si pozorně manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody způsobené nedodržením instrukcí a pokynů neručíme. Technické údaje Číslo výrobku Připojení 1 x vstup RCA, 1 x výstup RCA, 2x 6,3 mm konektor na mikrofon / line vstup (přepínatelný), 1x Vstup XLR, 1 x výstup Speakon Line (8 ohmů) Citlivost 96 db Frekvenční rozsah 50 Hz - 18 khz Impedance 4 Ohm Poistka T2A Napájení 230V / 50 Hz Obsah dodávky Zařízení, napájecí kabel, trojúhelníkové stojany Rozměry / hmotnost 42 x 57,5 x 31cm / 15,5kg Varovné / bezpečnostní pokyny Aby se snížilo riziko požáru, úrazu elektrickým proudem a poškození: Nevystavujte tento přístroj dešti. Na toto zařízení neumisťujte žádné nádoby naplněné tekutinou, například vázy. Používejte pouze doporučené příslušenství. Neopravujte toto zařízení sami. Obraťte se na kvalifikovaných servisních pracovníků. Do tohoto zařízení nepokládejte kovové předměty. Na toto zařízení nepokládejte těžké předměty. Zařízení čistěte pouze suchým hadříkem. Neblokujte ventilační otvory. Přístroje neinstalujte v bezprostřední blízkosti zdrojů tepla, jako jsou ohřívače, kamna, trubky nebo jiné horké zařízení (například zesilovače atd.) Napájecí kabel / napájení Aby se snížilo riziko požáru, úrazu elektrickým proudem a poškození: Zkontrolujte, zda přiváděné napětí odpovídá hodnotě uvedené na tomto zařízení. Síťový adaptér zcela zasuňte do zásuvky Netahejte kabel nešlapejte něj ani na něj nepokládejte těžké předměty. Zařízení nezapojujte mokrýma rukama. Uchopte zástrčku, když ji vytáhnete ze zásuvky 2

3 Nepoužívejte poškozenou síťovou zástrčku nebo poškozenou síťovou zásuvku. Nainstalujte toto zařízení tak, aby se napájecí kabel dal okamžitě odpojit, pokud dojde k nějakému rušení. Síťový adaptér Síťový adaptér je možné provozovat se střídavým proudem V. Pokud zástrčka nezapadá do zásuvky, použijte vhodný adaptér. Malé předměty / části balení (plastové kapsa, lepenka atd.) Malé předměty (jako šrouby a jiný montážní materiál, paměťové karty) a balení uchovávejte mimo dosah dětí, aby je nemohly spolknout. Nenechte malé děti hrát si s fólií. Existuje nebezpečí udušení! Upozornění - Nestavte zdroje otevřeného plamene, např. hořící svíčky na zařízení. Umístění Umístěte zařízení na suchý, rovný, vodotěsný a žáruvzdorný povrch. Najděte místo, kde se děti nemohou dostat k jednotce. Síťová zásuvka musí být snadno přístupná pro rychlé odpojení zařízení v případě nouze. Neinstalujte a neumisťujte tento přístroj do knihovny, do zabudované skříňky nebo do jiného omezeného prostoru. Zajistěte dobré větrání zařízení Neumísťujte zařízení na zesilovače nebo jiná zařízení, která mohou být horké. Toto teplo by mohlo poškodit zařízení. Nevystavujte toto zařízení přímému slunečnímu záření, vysokým teplotám, vysoké vlhkosti a nadměrným vibracím. Přeprava zařízení Uschovejte si originální obal. K zajištění odpovídající ochrany během přepravy zabalte zařízení do původního obalu. Čištění vnějšího povrchu Nepoužívejte těkavé kapaliny, jako jsou spreje na hmyz. Nadměrný tlak během utírání může poškodit povrchy. Gumové nebo plastové části by neměly být delší dobu v kontaktu se zařízením. Používejte suchý hadřík. 3

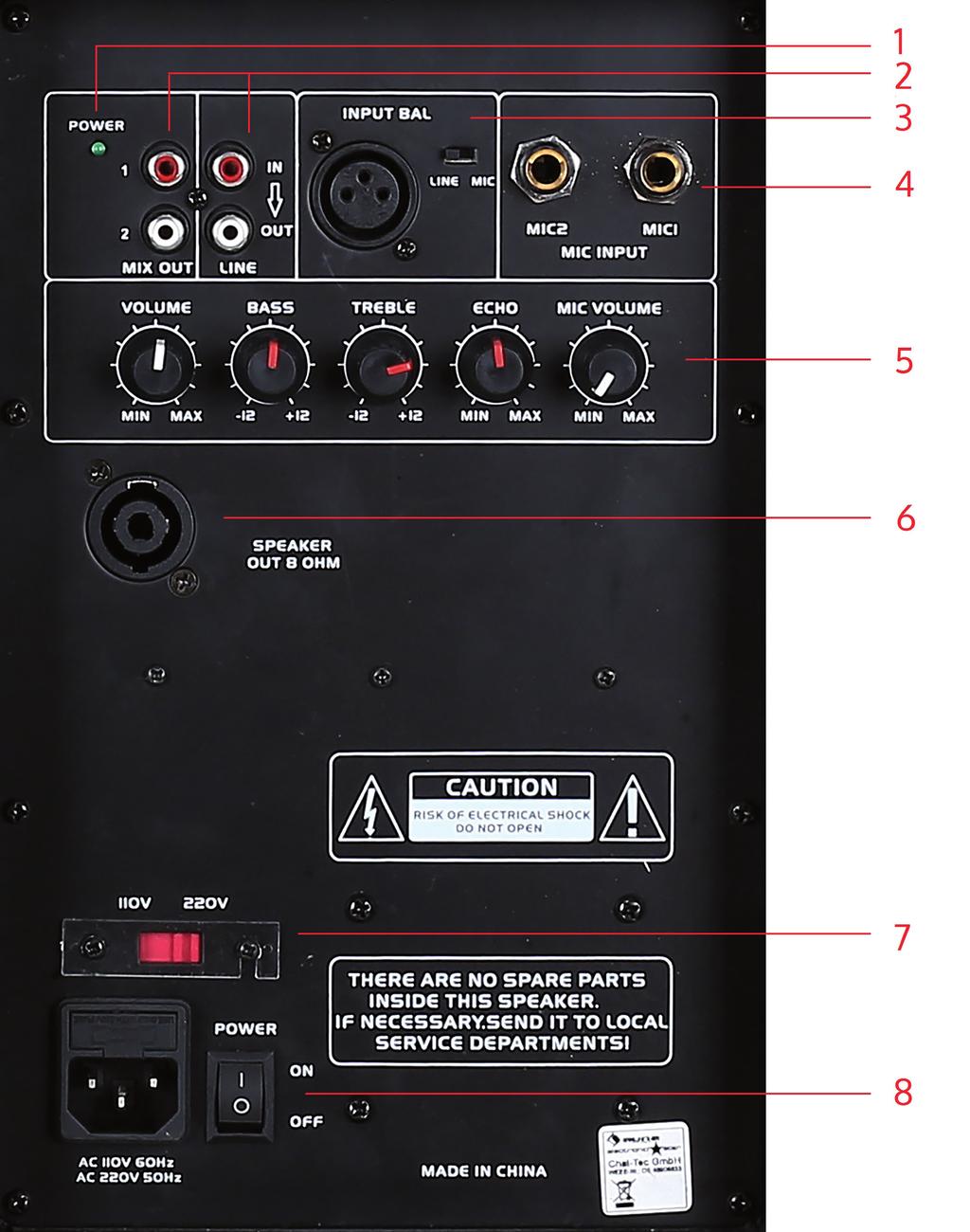

4 Ovládací prvky / pokyny pro použití 4

1 2 3 4 LED kontrolka statusu Rozsvítí se, když je zařízení zapnuto. Výstup MIX OUT (RCA) a LINE IN vstup (RCA) Zde zapojte zařízení pro přehrávání, jako jsou přehrávače CD, smartphony atd. dále.

5 LED kontrolka statusu Rozsvítí se, když je zařízení zapnuto. Výstup MIX OUT (RCA) a LINE IN vstup (RCA) Zde zapojte zařízení pro přehrávání, jako jsou přehrávače CD, smartphony atd. dále. Vysílejte signál do externího mixážního pultu nebo nahrávacího zařízení pomocí funkce "Mix Out" Vyvážený vstup (XLR) Připojte akustické přístroje, reproduktory D.I nebo mikrofony. Nastavte přepínač na příslušnou pozici (nastavení vstupní úrovně) pro signály line nebo mikrofon ( "Mic"). 2 vstupy pro mikrofon (konektor 6,3 mm) Připojte mikrofony nebo akustické přístroje. Ovladače zvuku a hlasitosti: 5 Hlasitost ovládání Výšky Echo Mic celková hlasitost basů ovládání výšek Sdílení integrovaného efektu ozvěny Hlasitost Podíl signálu mikrofonu v celkovém zvuku 6 Připojení pro dodatečný (pasivní) reproduktor (8 Ω, Speakon) Přepínač napětí Zde nastavte napájecí napětí (110V nebo 220V). vypínač napájení, síťové připojení Zde připojte napájecí kabel a zapněte / vypněte přístroj. trojúhelníkové stojany Jak je znázorněno níže, nastavte reproduktor na stojany, které jsou k dispozici, abyste dosáhli požadovaný úhel. 5

Pokyny k likvidaci Podle Evropského nařízení odpadu 2002/96 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu.

Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku.

6 Pokyny k likvidaci Podle Evropského nařízení odpadu 2002/96 / EU tento symbol na výrobku nebo jeho obalu znamená, že výrobek nepatří do domácího odpadu. Na základě směrnice by měl přístroj odevzdat na příslušném sběrném místě pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, což by jinak mohl být důsledek nesprávné likvidace výrobku. Pro detailnější informace o recyklaci tohoto výrobku se obraťte na svůj Místní úřad nebo na odpadovou a likvidační službu vaší domácnosti. Výrobce: Chal-Tec GmbH, Wallstraße 16, Berlin, Deutschland. Prohlášení o shodě Tento produkt je v souladu s následujícími evropskými směrnicemi: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/EU (RoHS) 6
