Tlakové spínače SDE programovatelný vakuový spínač pro snadné snímání tlaku, sestavený na přání. programování metodou učení se (Teach)

Transkript

1 rogramovatelný vakuový sínač ro snadné snímání tlaku, sestavený na řání rogramování metodou učení se (Teach) integrovaný mikrorocesor indikace stavu senutí omocí LED viditelnou ze všech stran individuální konfigurace a snadné objednávání díky modulárnímu systému 2006/10 změny vyhrazeny výrobky / -19

2 hlavní údaje Přehled funkce indikace žlutou LED, viditelnou ze všech stran 2 rogramovací tlačítko 3 řiojení neumatiky 4 držáknastěnu,rybinovádrážka, ro uchycení čidel (součástí dodávky) 5 řiojení neumatiky nebo zásleka 6 konektor M8x1 7 zásuvka s kabelem SIM-M8 (říslušenství se objednává zvlášť 4/-28nebo v rámci stavebnice 4 / -27) 8 volný konec kabelu 3 4 Příklad oužití třídění dílů omocí kontroly odtlaku vakuový ejektor VN 2 tlakový sínač SDE5 3 držák řísavky HCL 4 řísavka ESS Protutoúlohujenutnénarogramovat dva tlaky (naučit): naučený tlak 1: díl uchoen naučený tlak 2: díl neuchoen V rovozním režimu 1 vakuového sínače SDE5 se vyočítává růměrná hodnota naučených tlaků: Pokud je odtlak leší než růměrná hodnota, výrobek je ovažován za uchoený a tlakový sínač SDE5 jej registruje jako bezvadný výrobek. Pokud je odtlak horší než růměrná hodnota, výrobek je ovažován za ne storocentně uchoený a bude odmítnut jako vadný. Další možnosti oužití: sledování tlaku (je tlak řítomen?) sledování regulátoru (je tlak v ožadovaném rozsahu?) detekce objektu sledováním dynamického tlaku 4 / -20 výrobky 2007 změny vyhrazeny 2006/10

3 vysvětlení tyového značení SDE5 D2 O Q6 P M8 G5 ty SDE5 tlakový sínač rozsah měřeného tlaku V1 D2 D barů 0 2bary 0 10barů sínací funkce FP volně rogramovatelné sínací hodnota s evnou hysterezí, 1 naučený tlak O sínací C rozínací sínací hodnota s evnou hysterezí, 2 naučené tlaky O1 sínací C1 rozínací sínač s nastavitelnou hysterezí, 2 naučené tlaky O2 sínací C2 rozínací funkce okna s evnou hysterezí, 2 naučené tlaky O3 sínací C3 rozínací řiojení neumatiky nástrčné řiojení z obou stran Q3 ro hadici s vnějším 3mm Q4 ro hadici s vnějším 4mm Q6 ro hadici s vnějším 6mm nástrčné řiojení na jedné straně Q3E ro hadici s vnějším 3mm Q4E ro hadici s vnějším 4mm Q6E ro hadici s vnějším 6mm elektrický výstu P 1 sínaný výstu PNP (síná kladné naětí) elektrické řiojení K M8 kabel, délka 2,5 m konektor M8, 3 iny řiojovací kabely zásuvka s kabelem SIM G délka 2,5 m G5 délka 5 m úhlová zásuvka s kabelem SIM W délka 2,5 m W5 délka 5 m naučený bod 1 evně nastaven X neměnné tovární nastavení dle vašeho zadání, ožadovaný sínací tlak [bar] naučený bod 2 evně nastaven Y neměnné tovární nastavení dle vašeho zadání, ožadovaný sínací tlak [bar] 2006/10 změny vyhrazeny výrobky / -21

4 technické údaje funkce -P- naětí V DC -L- tlak barů -Q- rozsah telot 0 50 C skonektoremm8 Obecné technické údaje mechanická část řiojení neumatiky nástrčné řiojení QS-3, QS-4 nebo QS-6, z jedné nebo obou stran metoda snímání iezorezistivní tlakový sínač měřená veličina relativní tlak oakovatelnost sínací hodnoty ±0,3 % hodnoty měřeného rozsahu hystereze z celkového rozsahu 2% elektrické řiojení konektor M8x1, kulatý tvar dle EN , 3 iny kabel, 3 vodiče, dlouhý 2,5 metru uevnění říslušenstvím montážní oloha libovolná 1) skabelem elektrická část rozsah naájecího naětí [V DC] max. výstuní roud [m] 100 odolnost zkratu ulsní ochrana roti řeólování ro všechna elektrická řiojení sínací výstu PNP sínací funkce tabulka 4 / -23 funkce sínacího rvku sínací, rozínací nebo řeínací zůsob indikace žlutá LED, viditelná ze všech stran značka CE (viz rohlášení o shodě) dlesměrniceeu-emv 1) v čidle by se neměla hromadit kondenzovaná voda Provozní a okolní odmínky rozsah měřeného tlaku [bar] rovozní médium filtrovanýstlačenývzduch, mazanýnebonemazaný, jemnostfiltrace40 µm rozsah nastavení měřených hodnot % telota okolí [ C] 0 50 telota média [ C] 0 50 odolnost korozi KBK 1) 2 stueň krytí IP 40 certifikát culus-recognized(ol) 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s ožadavky ředevším na vzhled ovrchu, který je vystaven římému kontaktu s okolní ro růmysl běžnou atmosférou, resektive látkami, jako jsou chladicí látky a maziva. Hmotnosti [g] s konektorem M8x1, bez držáku na stěnu 19 s kabelem, bez držáku 47 držák na stěnu 5,5 4 / -22 výrobky 2007 změny vyhrazeny 2006/10

5 technické údaje Sínací funkce rovozní režim NO (sínací) NC (rozínací) režim 0 sínací hodnota s evnou hysterezí, 1 naučený tlak režim 1 sínací hodnota s evnou hysterezí, 2 naučené tlaky režim 2 sínač s nastavitelnou hysterezí, 2 naučené tlaky l režim 3 funkce okna s evnou hysterezí, 2 naučené tlaky SP TP Hy binární výstuní signál tlak sínací bod naučený tlak hystereze 2006/10 změny vyhrazeny výrobky / -23

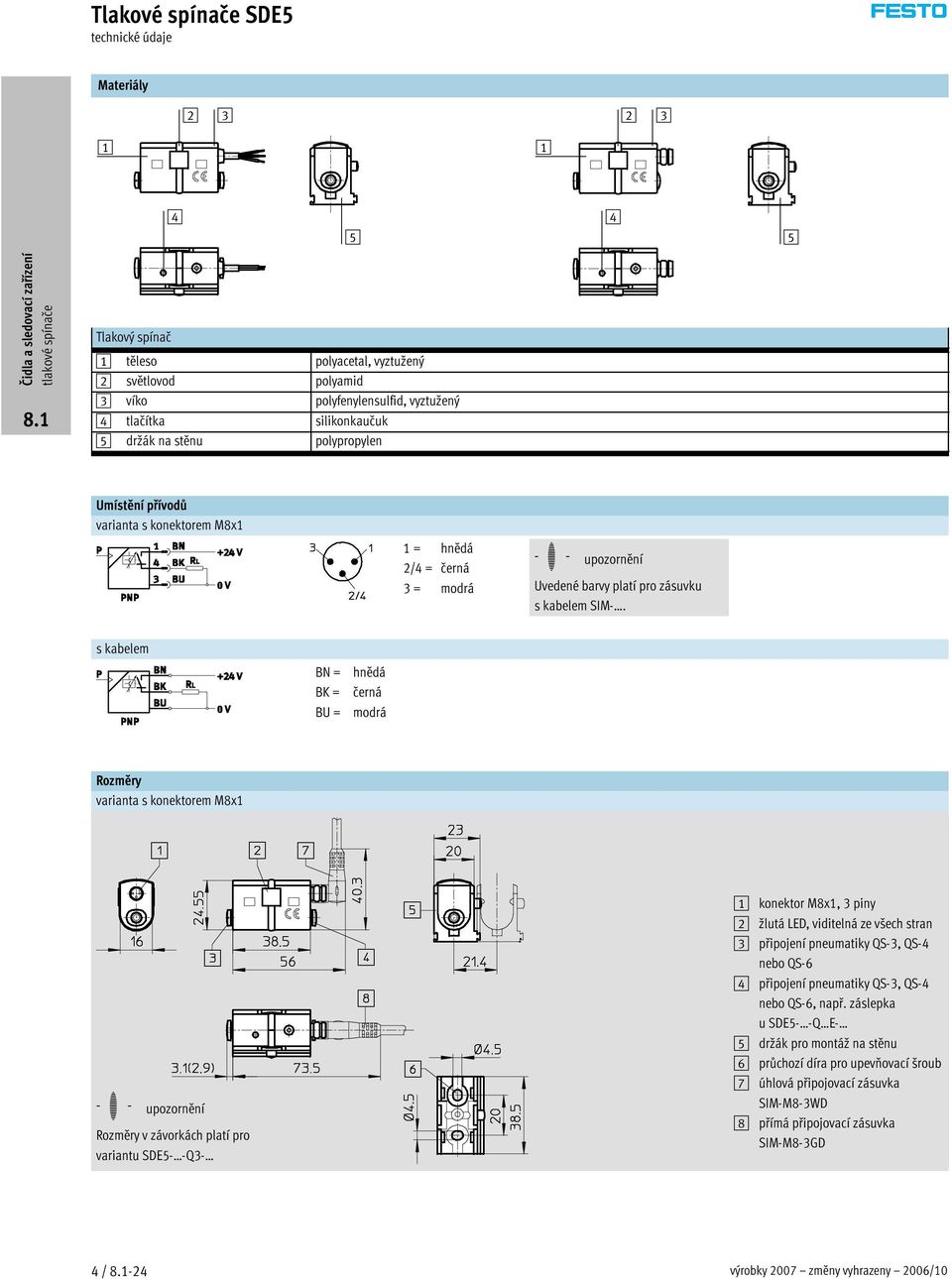

6 technické údaje Materiály Tlakový sínač 1 těleso olyacetal, vyztužený 2 světlovod olyamid 3 víko olyfenylensulfid, vyztužený 4 tlačítka silikonkaučuk 5 držák na stěnu olyroylen Umístění řívodů varianta s konektorem M8x1 1= hnědá 2/4 = černá 3= modrá -H- uozornění Uvedené barvy latí ro zásuvku s kabelem SIM-. s kabelem BN = BK = BU = hnědá černá modrá Rozměry varianta s konektorem M8x1 -H- uozornění Rozměry v závorkách latí ro variantu SDE5- -Q3-1 konektor M8x1, 3 iny 2 žlutá LED, viditelná ze všech stran 3 řiojení neumatiky QS-3, QS-4 nebo QS-6 4 řiojení neumatiky QS-3, QS-4 nebo QS-6, nař. zásleka usde5- -Q E- 5 držák ro montáž na stěnu 6 růchozí díra ro uevňovací šroub 7 úhlová řiojovací zásuvka SIM-M8-3WD 8 římá řiojovací zásuvka SIM-M8-3GD 4 / -24 výrobky 2007 změny vyhrazeny 2006/10

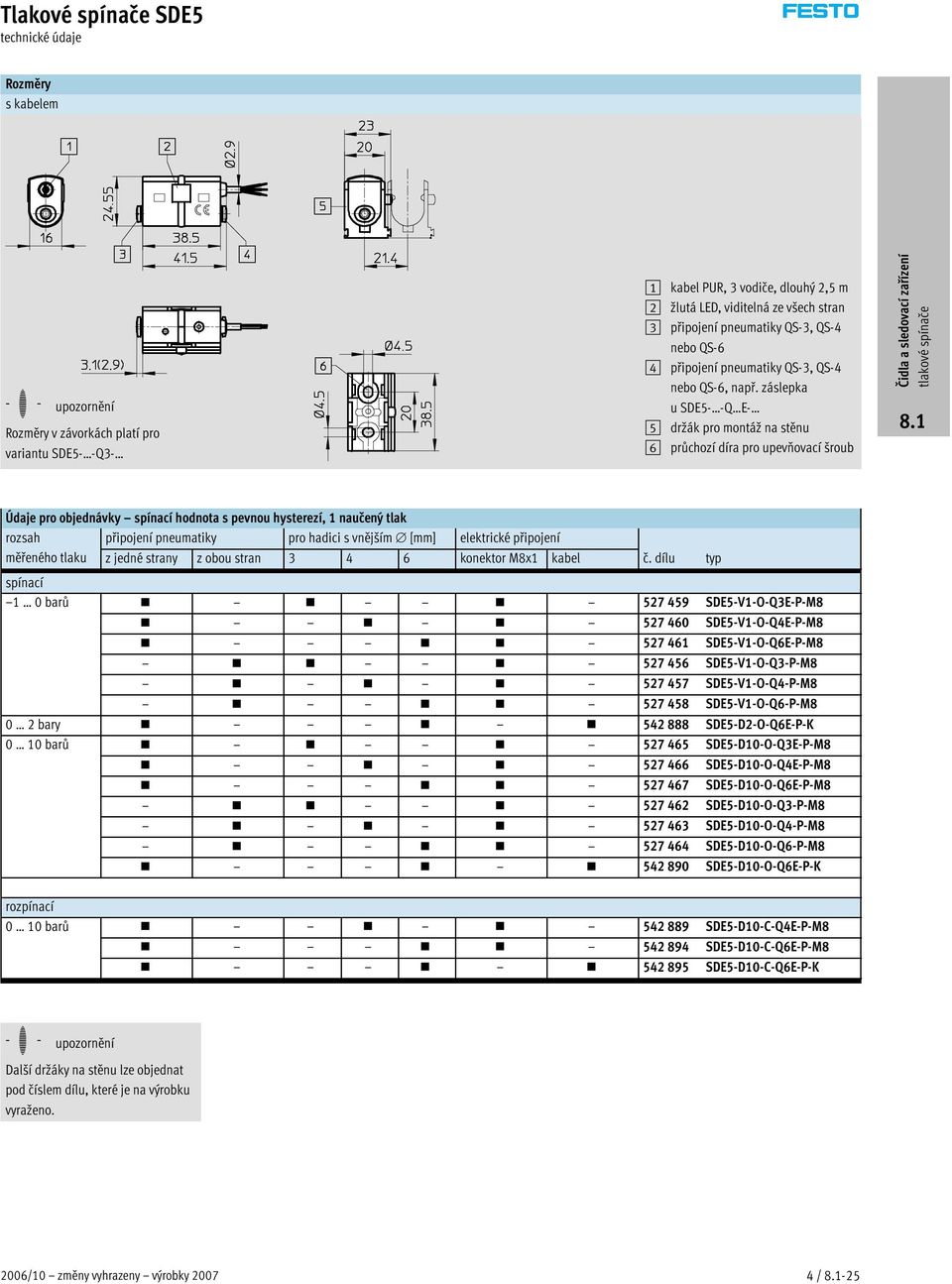

7 technické údaje Rozměry s kabelem -H- uozornění Rozměry v závorkách latí ro variantu SDE5- -Q3-1 kabel PUR, 3 vodiče, dlouhý 2,5 m 2 žlutá LED, viditelná ze všech stran 3 řiojení neumatiky QS-3, QS-4 nebo QS-6 4 řiojení neumatiky QS-3, QS-4 nebo QS-6, nař. zásleka usde5- -Q E- 5 držák ro montáž na stěnu 6 růchozí díra ro uevňovací šroub Údaje ro objednávky sínací hodnota s evnou hysterezí, 1 naučený tlak rozsah řiojení neumatiky ro hadici s vnějším [mm] elektrické řiojení měřeného tlaku z jednéstrany z obou stran konektor M8x1 kabel č. dílu ty sínací 1 0 barů SDE5-V1-O-Q3E-P-M SDE5-V1-O-Q4E-P-M SDE5-V1-O-Q6E-P-M SDE5-V1-O-Q3-P-M SDE5-V1-O-Q4-P-M SDE5-V1-O-Q6-P-M8 0 2bary SDE5-D2-O-Q6E-P-K 0 10barů SDE5-D10-O-Q3E-P-M SDE5-D10-O-Q4E-P-M SDE5-D10-O-Q6E-P-M SDE5-D10-O-Q3-P-M SDE5-D10-O-Q4-P-M SDE5-D10-O-Q6-P-M SDE5-D10-O-Q6E-P-K rozínací 0 10barů SDE5-D10-C-Q4E-P-M SDE5-D10-C-Q6E-P-M SDE5-D10-C-Q6E-P-K -H- uozornění Další držáky na stěnu lze objednat od číslem dílu, které je na výrobku vyraženo. 2006/10 změny vyhrazeny výrobky / -25

8 technické údaje Údaje ro objednávky sínací hodnota s evnou hysterezí, 2 naučené tlaky rozsah řiojení neumatiky ro hadici svnějším [mm] elektrické řiojení měřeného tlaku z jednéstrany z obou stran konektor M8x1 kabel č. dílu ty sínací 1 0 barů SDE5-V1-O1-Q6-P-M8 Údaje ro objednávky sínací hodnota s roměnnou hysterezí, 2 naučené tlaky rozsah řiojení neumatiky ro hadici svnějším [mm] elektrické řiojení měřeného tlaku z jednéstrany z obou stran konektor M8x1 kabel č. dílu ty sínací 0 10barů SDE5-D10-O2-Q6E-P-M SDE5-D10-O2-Q6-P-M8 Údaje ro objednávky úsek senutí s evnou hysterezí, 2 naučené tlaky rozsah řiojení neumatiky ro hadici svnějším [mm] elektrické řiojení měřeného tlaku z jednéstrany z obou stran konektor M8x1 kabel č. dílu ty sínací 0 10barů SDE5-D10-O3-Q6E-P-K rozínací 0 10barů SDE5-D10-C3-Q6E-P-K Údaje ro objednávky volně rogramovatelné rozsah řiojení neumatiky ro hadici svnějším [mm] elektrické řiojení měřeného tlaku z jednéstrany z obou stran konektor M8x1 kabel č. dílu ty sínací 1 0 barů SDE5-V1-FP-Q6-P-M8 0 10barů SDE5-D10-FP-Q4E-P-M SDE5-D10-FP-Q6E-P-M SDE5-D10-FP-Q6-P-M SDE5-D10-FP-Q4E-P-K SDE5-D10-FP-Q6-P-K -H- uozornění Další držáky na stěnu lze řiobjednat od číslem dílu, které je na výrobku vyraženo. 4 / -26 výrobky 2007 změny vyhrazeny 2006/10

9 údaje ro objednávky stavebnice výrobků 0M Minimální údaje 0O Volitelné č. stavebnice funkce čidla rozsah tlaku sínací funkce řiojení neumatiky elektrický výstu elektrické řiojení řiojovací kabely naučený bod 1evně nastaven naučený bod 2evně nastaven SDE5 V1 D2 D10 FP O C O1 C1 O2 C2 O3 C3 Q3 Q4 Q6 Q3E Q4E Q6E říklad objednávky SDE5 D10 O2 Q6 P M8 G5 5,5X 5,5Y P K M8 G W G5 W5 X Y Tabulka ro objednávky velikost 5 odmínky kód zadání 0M č. stavebnice funkcečidla tlakový sínač SDE5 SDE5 rozsah tlaku rozsah tlaku 0 1 bar (relativní) -V1 rozsah tlaku 0 2 bary (relativní) -D2 rozsah tlaku 0 10 barů (relativní) -D10 sínací funkce volně rogramovatelné, sínací, rozínací -FP hodnota s evnou hysterezí, 1 naučený bod, sínací -O hodnota s evnou hysterezí, 1 naučený bod, rozínací -C hodnota s evnou hysterezí, 2 naučené body, sínací -O1 hodnota s evnou hysterezí, 2 naučené body, rozínací -C1 hodnota s roměnnnou hysterezí, sínací -O2 hodnota s roměnnou hysterezí, rozínací -C2 okno s evnou hysterezí, sínací -O3 okno s evnou hysterezí, rozínací -C3 řiojení neumatiky řiojení z obou stran QS3 -Q3 řiojení z obou stran QS4 -Q4 řiojení z obou stran QS6 -Q6 řiojení z jedné strany QS3 -Q3E řiojení z jedné strany QS4 -Q4E řiojení z jedné strany QS6 -Q6E elektrický výstu 1 sínací výstu PNP -P -P elektrické řiojení kabel 2,5 m -K konektor M8, 3 iny -M8 0O řiojovací kabel (říslušenství) římá zásuvka s kabelem SIM 2,5 m 1 -G úhlová zásuvka s kabelem SIM 2,5 m 1 -W římá zásuvka kabelem SIM 5,0 m 1 -G5 úhlová zásuvka s kabelem SIM 5,0 m 1 -W5 naučený bod 1 evně nastaven [bar] 0 10 (hodnota ožadovaného sínacího tlaku) 2 - X naučený bod 2 evně nastaven [bar] 0 10 (hodnota ožadovaného sínacího tlaku) 23 - Y 1 G, W, G5, W5 ouze v kombinaci s M8 2 X, Y nelze kombinovat s FP, O1, C1 je nutné vyhodnotit, kdy bylo zvoleno O2, C2, O3, C3 a X nebo Y v kombinaci s D10 říustné ouze jedno desetinné místo 3 Y nelze kombinovat s O, C 2006/10 změny vyhrazeny výrobky / -27

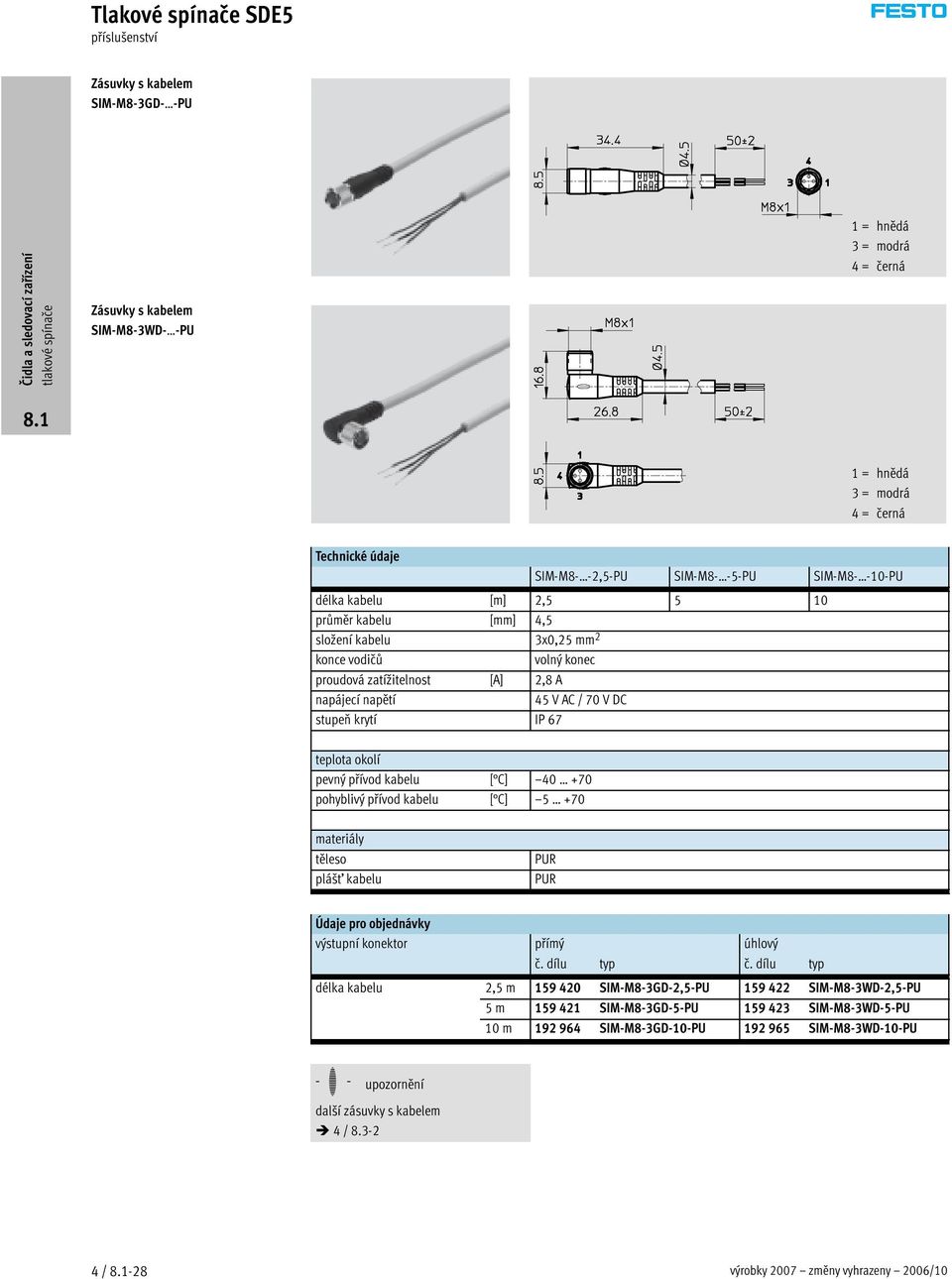

10 říslušenství Zásuvky s kabelem SIM-M8-3GD- -PU Zásuvky s kabelem SIM-M8-3WD- -PU 1= hnědá 3= modrá 4= černá 1= hnědá 3= modrá 4= černá Technické údaje SIM-M8- -2,5-PU SIM-M8- -5-PU SIM-M PU délka kabelu [m] 2, růměr kabelu [mm] 4,5 složení kabelu 3x0,25 mm 2 konce vodičů volný konec roudová zatížitelnost [] 2,8 naájecí naětí 45VC/70VDC stueň krytí IP 67 telota okolí evný řívod kabelu [ C] ohyblivý řívod kabelu [ C] materiály těleso lášť kabelu PUR PUR Údaje ro objednávky výstuní konektor římý úhlový č. dílu ty č. dílu ty délka kabelu 2,5 m SIM-M8-3GD-2,5-PU SIM-M8-3WD-2,5-PU 5m SIM-M8-3GD-5-PU SIM-M8-3WD-5-PU 10 m SIM-M8-3GD-10-PU SIM-M8-3WD-10-PU -H- uozornění další zásuvky s kabelem 4/ / -28 výrobky 2007 změny vyhrazeny 2006/10
