2 POPIS Základní popis Čerpadla řady zástavbou a rozsahem geometrického objemu vycházejí z osvědčené řady UC (UN). Příruba a víko tohoto čerpadla jsou vyrobeny z šedé litiny, těleso pak z tvarové profilové tyče z hliníkové slitiny. Čerpadla jsou spojena čtyřmi průchozími šrouby M12 z vysokopevnostní oceli. Jsou vybavena tlakovou hydraulickou kompenzací axiální vůle, která je provedena tvarovým těsněním přímo v ložiskových čelech. Oproti předchozímu provedení UC (UN) mají čerpadla řady vylepšené parametry hluku, maximálního tlaku a průtokové účinnosti v celém rozsahu otáček při zachování příznivé ceny. Řada má možnost širokého rozsahu velikostí geometrických objemů Vg = 5 až 40 cm 3 /ot při dosažení jmenovitých pracovních tlaků až 30 MPa. Jsou vyráběna v jednosměrném a v násobném provedení. ZHG řady je možné vybavit regulací průtoku a pojistným ventilem, jak v jednosměrném, tak v násobném provedení. ZÁKADNÍ DÍY ČEPADA 1. Těleso 7. Ochranné příložky těsnění 2. Příruba 8. Těsnění obvodové 3. Víko 9. Čela ložisková 4. Kolo hnací 10. Těsnění hřídelové 5. Kolo hnané 11. Kroužek pojistný 6. Těsnění vyvážení 12. Šrouby spojovací 2 verze 01/2015

3 Základní popis Pro zvláštní účely je možné použít zesílenou variantu (D) nebo zkrácenou variantu (K). Čerpadla D jsou zesílenou variantou, která je prodloužena o 10 mm. Čerpadlo má zvýšené hodnoty tlaku od objemu >16 cm 3. Pozice vstupů a výstupů jsou posunuty o 5 mm v tělese a o 10 mm ve víku proti standardnímu provedení. Čerpadla K jsou zkrácena o 11,4 mm. Pozice vstupů a výstupů jsou posunuty o 5,7 mm v tělese a o 11,4 mm ve víku oproti standardnímu provedení. TABUKA PAAMETŮ Základní provedení Parametry jmenovité velikosti Ozn Jedn. 8 Skutečný geometrický objem V g [cm 3 ] 7, ,10 16,28 20,45 25,46 28,38 32, ,5 jmenovité n n [min -1 ] Otáčky minimální n min [min -1 ] maximální n max [min -1 ] Tlak na vstupu * maximální p 1min [bar] 0,50 minimální p 1max [bar] -0,30 max. trvalý p 2n [bar] Tlak na výstupu ** maximální p 2max [bar] špičkový p 3 [bar] Jmenovitý výstupní průtok (min.) při n n a p 2n Q n [dm 3.min -1 ] 10,70 13,60 16,40 22,00 28,00 35,10 39,10 44,40 Maximální průtok při n max a p 2max Q max [dm 3.min -1 ] 25,12 31,74 38,33 51,58 64,79 80,66 84,29 89,09 Příkon - jmenovitý (max.) při n n a p 2n P n [kw] 5,83 7,37 8,90 11,97 13,83 14,98 16,69 15,12 Maximální příkon při n max a p 2max P max [kw] 15,42 19,49 23,54 30,64 35,93 41, ,06 Hmotnost M [kg] 5,15 5,30 5,40 5,55 5,70 5,85 6,00 6,20 Doplňkové provedení Parametry jmenovité velikosti Ozn Jedn. 5 Skutečný geometrický objem V g [cm 3 ] 5, ,12 22,54 25,46 28,38 34, jmenovité n n [min -1 ] D 17 D 22 D 25 D 28 D 34 D 39 Otáčky minimální n min [min -1 ] maximální n max [min -1 ] Tlak na vstupu * maximální p 1min [bar] 0,50 minimální p 1max [bar] -0,30 max. trvalý p 2n [bar] Tlak na výstupu ** maximální p 2max [bar] špičkový p 3 [bar] Jmenovitý výstupní průtok (min.) při n n a p 2n Q n [dm 3.min -1 ] 6,60 44,20 23,1 32,4 35,1 39,1 46,5 43,50 Maximální průtok při n max a p 2max Q max [dm 3.min -1 ] 15,84 71,40 52,29 69,24 78,21 81,73 82,15 69,24 Příkon - jmenovitý (max.) při n n a p 2n P n [kw] 3,68 14,14 12,59 16,57 18, ,13 18,86 Maximální příkon při n max a p 2max P max [kw] 9,73 24, ,19 41,53 43,40 33,56 24,04 Hmotnost m [kg] 5,00 6,55 5,70 6,00 6,1 6,25 6,50 6,9 * Tlak na vstupu u reverzního provedení může být až p 1 = p 2n -70 bar max. Při reverzním provedení musí být použita vnější drenáž. ** Tlak na výstupu u reverzního provedení je o 10% nižší, než je uvedeno v tabulce (závisí na provozních podmínkách nutno konzultovat s výrobcem). verze 01/2015 3

4 Základní popis VZOCE POUŽITÉ PO VÝPOČET Průtok Vg n Q v [dm 3.min -1 ] V g [cm 3 ] geometrický objem čerpadla 1000 n [min -1 ] otáčky η v [-] objemová účinnost Geometrický objem V g Q 1000 n V [cm 3 ] Kroutící moment M k Vg p [N.m] p [bar] požadovaný tlak na výstupu 20 m η m [-] mechanická účinnost Příkon Vg n p P [kw] η t [-] celková účinnost t ÚČINNOSTI ČEPADA Objemová účinnost η v Vyjadřuje velikost průtokových ztrát. Její hodnota se pohybuje v rozmezí η v = 0,92 0,98 (závisí na otáčkách a výstupním tlaku). ze vyjádřit jako: η v = Q Q skut teor [-] Q skut [dm 3.min -1 ] skutečný průtok Q teor [dm 3.min -1 ] teoretický průtok Mechanická účinnost η m Mechanická účinnost vyjadřuje hydraulicko-mechanické ztráty. Její hodnota se pohybuje okolo η m = 0,85. ze vyjádřit jako: η m = M M teor skut [-] M skut [N.m] skutečný krouticí moment M teor [N.m] teoretický krouticí moment Celková účinnost η t Je definována jako součin η v a η m a vyjadřuje rozdíl mezi teoretickým a skutečným potřebným příkonem: P teor t v m [-] P skut [kw] skutečný příkon Pskut P teor [kw] teoretický příkon 4 verze 01/2015

5 PACOVNÍ KAPAINA Základní popis - Minerální oleje pro hydraulické pohony - Hydraulické kapaliny na bázi rostlinných olejů vhodné pro hydraulické pohony Teplota kapaliny t = [ C] při použití těsnění z materiálu FKM (viton) až 120 [ C] Kinematická viskozita Doporučená (při trvalém provozu): = [m 2 s -1 ] Maximální (při uvedení do provozu, při viskozitě >1000 je = [m 2 s -1 ] povolen provozní tlak <10 bar, otáčky <1500 min -1 ): Minimální (provozní režim při až nutno konzultovat s výrobcem): = [m 2 s -1 ] Filtrační koeficient (pro tlak p 2 ) (pro tlak p 2 ) Stupeň znečištění kapaliny třídy ISO /18/15 (pro tlak p 2 ) 20/17/14 (pro tlak p 2 ) Stupeň znečištění kapaliny třídy NAS (pro tlak p 2 ) 8 (pro tlak p 2 ) TAKOVÉ ZATÍŽENÍ p 2n maximální trvalý tlak nejvyšší pracovní tlak, při němž lze čerpadlo provozovat bez časového omezení. p 2max maximální tlak nejvyšší tlak přípustný krátkodobě, max. 20s. p 3 špičkový tlak krátkodobý tlak (zlomky sekundy) vznikající při náhlé změně pracovního režimu; jakékoliv překročení tohoto tlaku je v provozu nepřípustné. verze 01/2015 5

6 Základní popis SMĚ OTÁČENÍ Směr otáčení se určuje při pohledu na hnací hřídel. Jednosměrné čerpadlo smí být použito pouze v daném směru otáčení. DAŠÍ POŽADAVKY Technické požadavky pro násobná čerpadla jsou stejné jako pro jednoduchá čerpadla. - V případě násobných čerpadel je max. moment, který přenese spojka mezi jednotlivými sekcemi 110 Nm. Proto je třeba dbát zvýšené opatrnosti při současném zatěžování více sekcí najednou viz přípustné kroutící momenty na výstupní hřídeli a spojce. - Sekce 1 by měla být zatěžována součinem tlaku a průtoku více než sekce 2 6 verze 01/2015

7 Základní popis PŘÍPUSTNÝ KOUTÍCÍ MOMENT NA VÝSTUPNÍ HŘÍDEI V ZÁVISOSTI NA TAKU verze 01/2015 7

8 Základní popis EVEZNÍ POVEDENÍ Čerpadla s možností otáčení na obě strany mají jiné vnitřní uspořádání, které vyžaduje drenáž. Používají se dva druhy vnitřní a vnější. Vnitřní drenáž je pomocí ventilů propojena vždy s výstupem, nemající vliv na vnější zástavbu. Vnější drenáž je řešena otvorem umístěným ve víku proti hnanému kolu (viz obr. níže). Max. tlak v drenáži u sériového provedení (standardní hřídelové těsnění) je 0,5 bar. 8 verze 01/2015

9 ČEPADO S PŘEDŘAZENÝM OŽISKEM Základní popis Bez předřazeného ložiska nesmí hnaná jednotka po připojení motoru vyvozovat axiální ani radiální zatížení hnacího hřídele. EGUÁTO PŮTOKU U JEDNOSMĚNÝCH ČEPADE Čerpadlo může být vybaveno regulátorem průtoku kapaliny, jehož účel je udržovat konstantní průtok bez ohledu na otáčky čerpadla. Tento princip najde uplatnění všude tam, kde existuje požadavek na řízení pohybu konstantní rychlostí nezávisle na počtu otáček. Velikost průtoku je dána zvoleným typem clony. viz následující obrázky. Třícestný regulační ventil Třícestný regulační ventil Pojistný tlakový ventil s pojistným ventilem Přebytek průtoku je vracen do sání Přebytek průtoku je vracen do sání Přepouštění zpět do sání Q konst =2-30l/min Q konst =2-30l/min, p 1 =5-250bar p 1 =5-250bar Pozn. Hodnoty nastavení pojistného ventilu nutno konzultovat s výrobcem verze 01/2015 9

10 průtok Q [l/min] Základní popis PŮTOKOVÉ A VÝKONOVÉ CHAAKTEISTIKY Vg = 31 cm 3 V g = 28 cm 3 V g = 25 cm 3 70 V g = 20 cm 3 60 V g = 16 cm V g = 12,5 cm 3 V g = 10 cm 3 30 V g = 8 cm otáčky n [1/min] Výše uvedené charakteristiky platí pro olej ISO Vg 46 při teplotě t = 45 C. 10 verze 01/2015

11 příkon P [kw] kroutící moment M [Nm] příkon P [kw] kroutící moment M [Nm] příkon P [kw] kroutící moment M [Nm] příkon P [kw] kroutící moment M [Nm] Základní popis 13,0 12,0 11,0 1 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 2 8 cm otáčky n [1/min] 45,0 4 35,0 3 25,0 2 15,0 1 5,0 17,0 16,0 15,0 14,0 13,0 12,0 11,0 1 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1, cm otáčky n [1/min] 5 45,0 4 35,0 3 25,0 2 15,0 1 5, ,00 16,00 14,00 12, ,00 6,00 4,00 2, ,5 cm otáčky n [1/min] cm otáčky n [1/min] verze 01/

12 příkon P [kw] kroutící moment M [Nm] příkon P [kw] kroutící moment M [Nm] příkon P [kw] kroutící moment M [Nm] příkon P [kw] kroutící moment M [Nm] Základní popis 3 25,0 2 15,0 1 5,0 230 bar 20 cm bar otáčky n [1/min] ,0 2 15,0 1 5,0 25 cm otáčky n [1/min] cm 3 31 cm ,0 3 25,0 2 15,0 1 5,0 230 bar 230 bar ,0 2 15,0 1 5,0 160 bar 1 80 bar 80 bar 40 bar 1 40 bar 160 bar otáčky n [1/min] otáčky n [1/min] 12 verze 01/2015

13 Ákladní popis TYPOVÝ KÍČ JEDNODUCHÉ POVEDENÍ Typový klíč Příklad označení levotočivého čerpadla s geometrickým objemem 16 cm 3, obdélníkovou přírubou s centráží Ø62 bez drážky na O-kroužek, drážkováním 22x1, se vstupem a výstupem v tělese pomocí metrických závitů a standardním NB těsněním bez zvláštních úprav: D12-SM09M07-N.000. verze 01/

14 Typový klíč TYPOVÝ KÍČ NÁSOBNÉ POVEDENÍ Příklad označení levotočivého čerpadla se dvěma sekcemi s geometrickým objemem 20 a 16 cm 3, obdélníkovou přírubou s centráží Ø62 bez drážky na O-kroužek, drážkováním 22x1, se vstupy a výstupy v tělese pomocí metrických závitů a standardním NB těsněním bez zvláštních úprav: -20/16-09D12-SM09M07/M09M07-N verze 01/2015

15 Ákladní popis Tvary příruby, hnací hřídele a vstupů Pozn.: V případě použití kombinovaných vstupů, s kódem C se při kódování dodržuje následující posloupnost pořadí jednotlivých vstupů a výstupů: U pravotočivých a reverzních čerpadel ve směru hodinových ručiček U levotočivých čerpadel proti směru hodinových ručiček Př.: KOMBINACE PŘÍUB A HŘÍDEÍ TVA PŘÍUBY S02 S03 K01 D04 HNACÍ HŘÍDEE D12 D13 D24 K08 V13 verze 01/

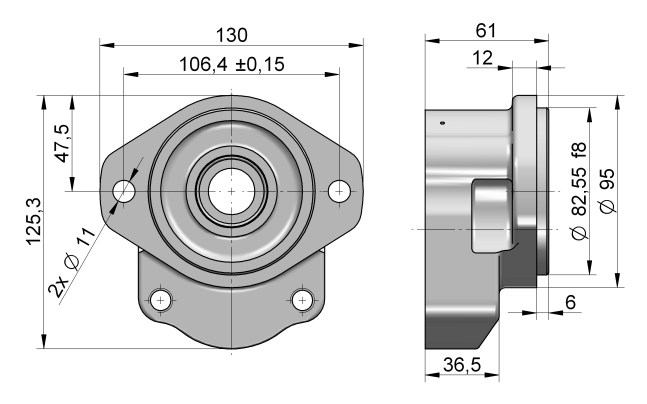

16 Tvary příruby, hnací hřídele a vstupů TVA PŘÍUBY 08: 09: 10: S02: S03: K01: 16 verze 01/2015

17 Ákladní popis HNACÍ HŘÍDEE Tvary příruby, hnací hřídele a vstupů D04: D12: D13: D24 K08: V13: verze 01/

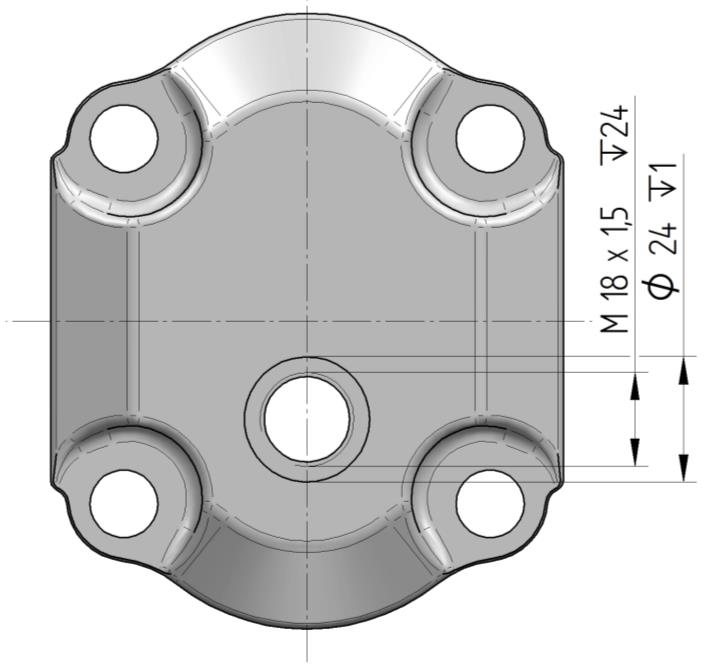

18 Tvary příruby, hnací hřídele a vstupů PŘIPOJENÍ VSTUPU A VÝSTUPU KAPAINY ISO METICKÝ ZÁVIT ISO 6149: Kód A B C D M03 M 14x1, M05 M 18x1, M06 M 20x1, M07 M 22x1, M09 M 27x M12 M 33x BSPP TUBKOVÝ ZÁVIT ISO : Kód A B C D G03 G 1/ G04 G 3/ G05 G G06 G 1 1/ PŘÍUBOVÁ HDA DIN 8901/8902 Kód E F G H H05 15 M H06 20 M H07 13,5 M H11 26 M Přírubová hrdla tvar kříž Kód E F G H K03 18 M Přírubová hrdla SAE, metrický závit Kód E F G H I E02 19 M ,6 22,2 E03 25,4 M ,4 26,2 E04 30,5 M ,7 30,2 Drenáže: Kód A B C D M05 M18x1, verze 01/2015

19 Ákladní popis KATAOGOVÉ ISTY ZÁKADNÍCH POVEDENÍ ŘADY Katalogové listy základních provedení řady D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N ,5-08D12-SM09M07-N. -12,5-08D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N D12-SM09M07-N. OBJEDNACÍ KÍČ OBJ. ČÍSO SMĚ OT ,50 131,0 M27x2 Ø 33 M22x1,5 Ø ,25 126,5 M27x2 Ø 33 M22x1,5 Ø ,50 123,0 M27x2 Ø 33 M22x1,5 Ø ,50 117,0 M27x2 Ø 33 M22x1,5 Ø ,00 112,0 M27x2 Ø 33 M22x1,5 Ø 28 12, ,50 107,0 M27x2 Ø 33 M22x1,5 Ø ,25 104,5 M27x2 Ø 33 M22x1,5 Ø ,00 102,0 M27x2 Ø 33 M22x1,5 Ø 28 GEOM. JMEN. MIN. MAX. A B C D E F OBJEM TAK OTÁČKY OZMĚ [cm 3 /1] [bar] [min -1 ] [mm] verze 01/

20 Katalogové listy základních provedení řady D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V. -12,5-09D12-SZZ-V. -12,5-09D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V D12-SZZ-V. OBJEDNACÍ KÍČ OBJ. ČÍSO SMĚ OT ,50 129,5 147,0 M30x2 14 M18x1, ,25 125,0 142,5 M30x2 14 M18x1, ,50 121,5 139,0 M30x2 14 M18x1, ,50 115,5 133,0 M30x2 14 M18x1, ,00 110,5 128,0 M30x2 14 M18x1, , , ,0 M30x2 14 M18x1, ,25 103,0 120,5 M30x2 14 M18x1, ,00 100,5 118,0 M30x2 14 M18x1,5 10 GEOM. MIN. MAX. A1 A2 B C D E F OBJEM OTÁČKY OZMĚ [cm 3 /1] [min -1 ] [mm] 20 verze 01/2015

21 Ákladní popis Katalogové listy základních provedení řady V13-M09M07-N V13- M09M07-N V13-M09M07-N V13-M09M07-N V13-M09M07-N V13-M09M07-N V13-M09M07-N V13-M09M07-N V13-M09M07-N V13-M09M07-N -12,5-09V13-M09M07-N -12,5-09V13-M09M07-N V13-M09M07-N V13-M09M07-N -8-09V13-M09M07-N -8-09V13-M09M07-N OBJEDNACÍ KÍČ OBJ. ČÍSO SMĚ OT ,0 136,0 M27x2 Ø 33 M22x1,5 Ø ,5 131,5 M27x2 Ø 33 M22x1,5 Ø ,0 128,0 M27x2 Ø 33 M22x1,5 Ø ,0 122,0 M27x2 Ø 33 M22x1,5 Ø ,0 117,0 M27x2 Ø 33 M22x1,5 Ø 28 12, ,0 112,0 M27x2 Ø 33 M22x1,5 Ø ,5 109,5 M27x2 Ø 33 M22x1,5 Ø ,0 107,0 M27x2 Ø 33 M22x1,5 Ø 28 GEOM. JMEN. MIN. MAX. A B C D E F OBJEM TAK OTÁČKY OZMĚ [cm 3 /1] [bar] [min -1 ] [mm] verze 01/

22 Katalogové listy základních provedení řady -31/31-09D12-SM07M07/ M07M07-N -31/31-09D12-SM07M07/ M07M07-N -28/28-09D12-SM07M07/ M07M07-N -28/28-09D12-SM07M07/ M07M07-N -25/25-09D12-SM07M07/ M07M07-N -25/25-09D12-SM07M07/ M07M07-N -20/20-09D12-SM07M07/ M07M07-N -20/20-09D12-SM07M07/ M07M07-N ,50 129,5 210,50 274,5 293,0 M22x1,5 28 M22x1, ,25 125,0 203,75 265,5 284,0 M22x1,5 28 M22x1, ,50 121,5 198,50 258,5 277,0 M22x1,5 28 M22x1, ,50 115,5 189,50 246,5 265,0 M22x1,5 28 M22x1, /16-09D12-SM07M07/ M07M07-N /16-09D12-SM07M07/ M07M07-N ,00 110,5 182,00 236,5 255,0 M22x1,5 28 M22x1, ,5/12,5-09D12-SM07M07/M07M07-N -12,5/12,5-09D12-SM07M07/M07M07-N 12, , ,50 226,5 245,0 M22x1,5 28 M22x1, /10-09D12-SM07M07/ M07M07-N -10/10-09D12-SM07M07/ M07M07-N ,25 103,0 170,75 221,5 24 M22x1,5 28 M22x1,5 28-8/8-09D12-SM07M07/ M07M07-N -8/8-09D12-SM07M07/ M07M07-N ,00 100,5 167,00 216,5 265,0 M22x1,5 28 M22x1,5 28 OBJEDNACÍ KÍČ OBJ. ČÍSO SMĚ OT. GEOM. MIN. MAX A1 A2 B1 B2 C D E F G OBJEM OTÁČKY OZMĚ [cm 3 /1] [min -1 ] [mm] 22 verze 01/2015

23 Ákladní popis Poznámky POZNÁMKY: verze 01/
