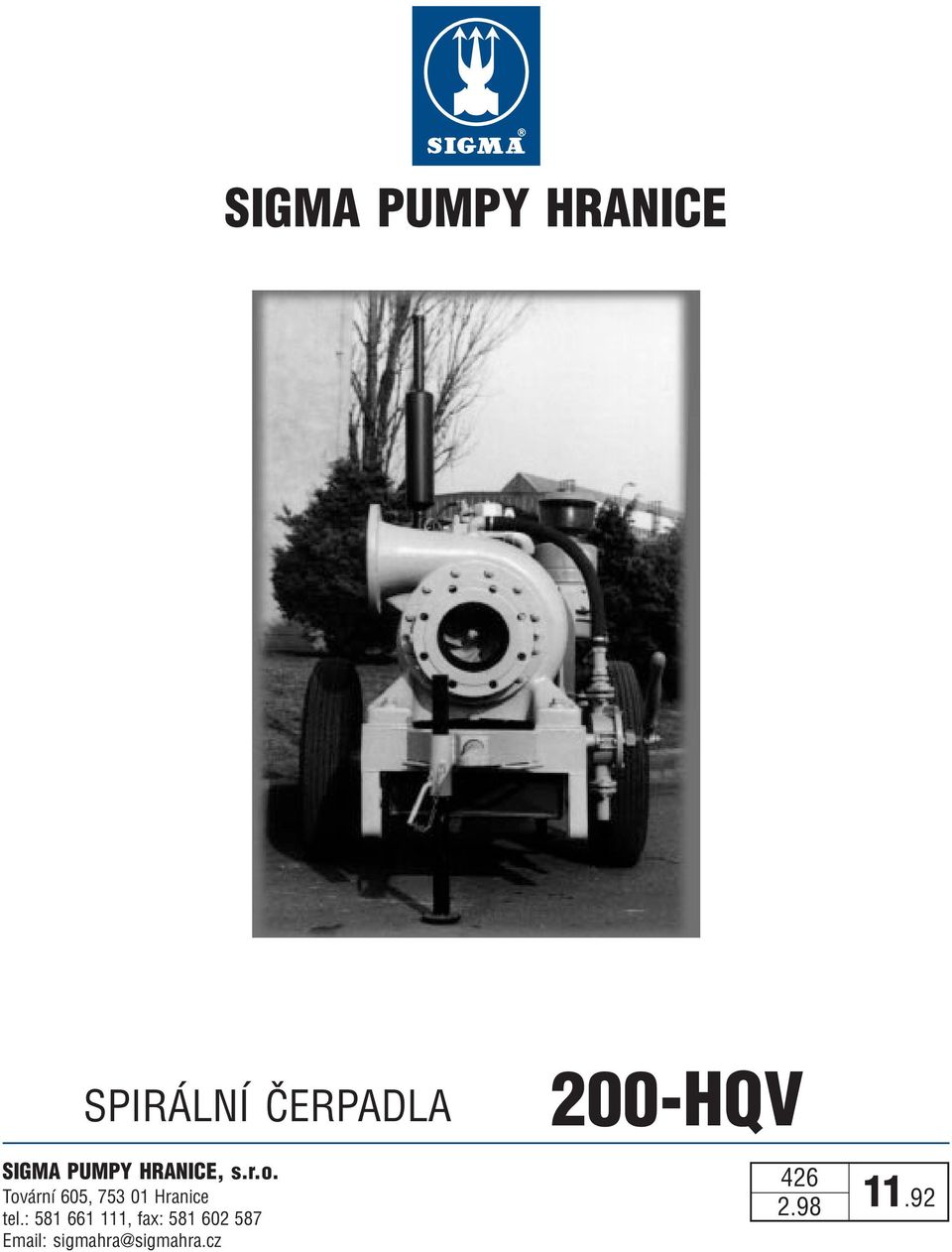

1 SIGMA PUMPY HRANICE SPIRÁLNÍ ÈERPADLA SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: , fax: HQV

2 Použití Èerpadla 200-HQV možno použít v lehèích provozech pro dopravu èisté a zneèištìné vody, která neobsahuje hrubé pøimíseniny. Maximální teplota èerpané vody je 60 C. Jsou vhodná pro závlahu, k odèerpávání vody pøi vodních stavbách, k vyèerpávání vodních nádrží, k odvodòovacím a podobným úèelùm. Ponìvadž jsou urèena zvláš pro velké výkony, je nutné, aby pøi provozu nebyla pøekroèena dovolená sací výška. Její pøekroèení znamená snížení výkonnosti èerpadla nebo selhání provozu. Evakuaci èerpadla a sacího potrubí se doporuèuje provádìt evakuaèní ruèní pumpou. Pro vìtší prùmìry a delší sací potrubí, je pak vhodnìjší použití motorové vývìvy. Popis Èerpadla 200-HQV jsou konstruována jako jednostupòová spirální, se vstupem vody axiálním sacím hrdlem a jejím radiálním prùtokem obìžným kolem. Jednoduché provedení se vyznaèuje malým poètem konstrukèních èástí, což umožòuje velmi snadnou a odbornì minimálnì nároènou demontáž i montáž jak hydraulické, tak i mechanické èásti. Spirální tìleso, vhodnì pøizpùsobené radiálnímu prùtoku vody obìžným kolem, poskytuje èerpadlu dobré hydraulické vlastnosti, spojené s vysokým stupnìm pracovní úèinnosti. Obìžné kolo je uchyceno na høídeli a zajištìno maticí. Høídel èerpadla je uložen ve dvou kulièkových ložiskách, umístìných v ložiskovém tìlese, z nichž jedno zachycuje axiální sílu rotoru. Ložiska jsou mazána olejovou lázní v ložiskovém tìlese, jehož rozmìry poskytují dostateènou úèinnou chladící plochu olejové mazací lázni. Ucpávka høídele je vytvoøena pøímo ve spirálním tìlese. Její tìsnící prostor vyplòuje mìkké provazcové tìsnìní. Dokonalým zahlcením ucpávky èerpanou vodou je zamezeno pøisávání vzduchu, takže èerpadlo má v každé situaci dobrou sací schopnost. Poloha hrdel Sací hrdlo je axiální, takže èerpaná kapalina vstupuje do èerpadla ve smìru osy rotoru. Výtlaèné hrdlo je v poloze T 90. Materiálové provedení Spirální tìleso, sací víko, tìleso ložisek, víko ucpávky, obìžné kolo, rozpìrné pouzdro ložisek a pouzdro høídele jsou ze šedé litiny. Høídel, pero obìžného kola a matice obìžného kola jsou z oceli. Zpùsob pohonu Èerpadla 200-HQV jsou pohánìna elektromotory, diesel nebo benzinovými motory. Zpùsob pohonu a jeho oznaèování urèuje norma ÈSN Èerpadla se èasto montují s pohánìcími motory na podvozky. Tyto pojízdné agregáty slouží pro závlahy v zemìdìlství nebo k odèerpání vody pøi vodních stavbách a k odvodòování. Normální pøíslušenství U èerpacích agregátù se základovou deskou jsou souèástí dodávky základové šrouby. Na zvláštní pøání mùžeme dodat èerpadlo 200-HQV s ruèním evakuaèním køídlovým èerpadlem, pøípadnì upravit na èerpadle evakuaèní pøípojku pro jiný zpùsob evakuace (napø. motorovou vývìvou, kterou mùžeme k èerpadlu rovnìž dodat jako doplnìk). Doporuèená sada náhradních dílù pro pìtiletý provoz Èíslo Název Kusù 1 Obìžné kolo 1 2 Matice obìžného kola 1 3 Høídel 1 4 Ucpávkové tìsnìní 4 5 Pouzdro høídele 1 Smysl otáèení Smysl otáèení høídele èerpadla je vpravo pøi pohledu na èerpadlo ze strany pohonu.

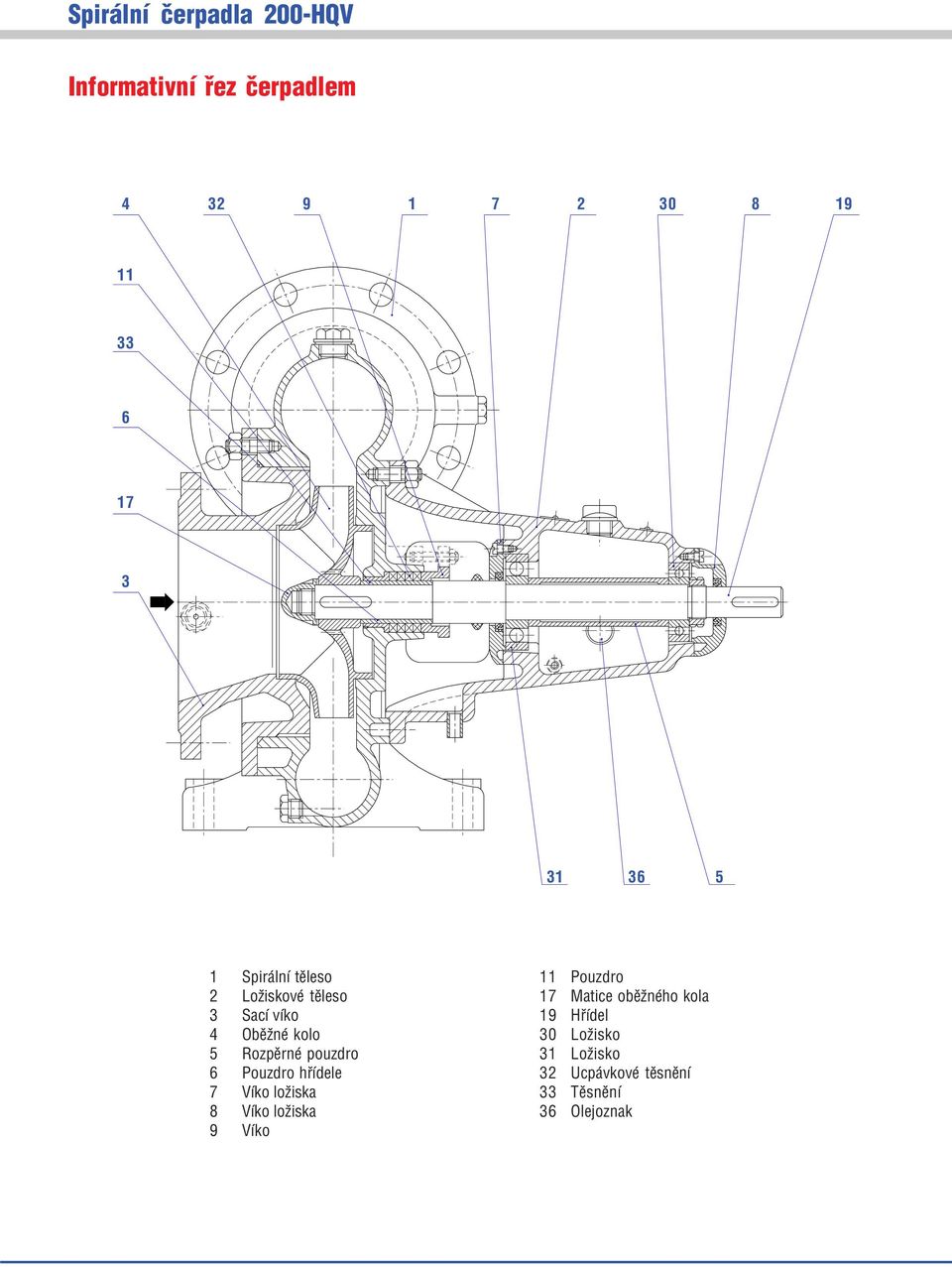

3 Informativní øez èerpadlem Spirální tìleso 2 Ložiskové tìleso 3 Sací víko 4 Obìžné kolo 5 Rozpìrné pouzdro 6 Pouzdro høídele 7 Víko ložiska 8 Víko ložiska 9 Víko 11 Pouzdro 17 Matice obìžného kola 19 Høídel 30 Ložisko 31 Ložisko 32 Ucpávkové tìsnìní 33 Tìsnìní 36 Olejoznak

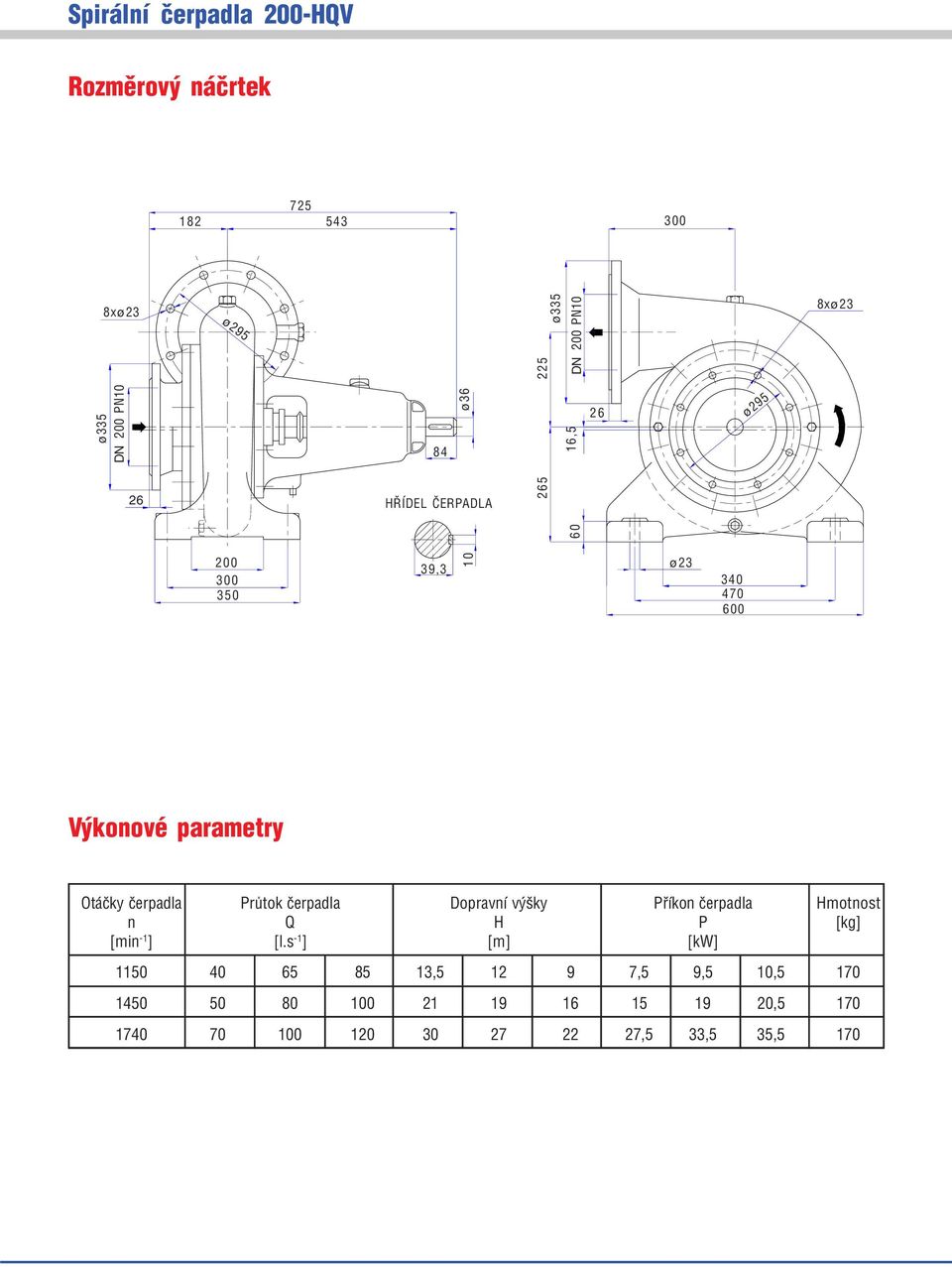

4 Rozmìrový náèrtek xø23 ø335 DN 200 PN10 26 ø ø36 HØÍDEL ÈERPADLA ø335 16,5 DN 200 PN10 26 ø295 8xø ,3 10 ø Výkonové parametry Otáèky èerpadla Prùtok èerpadla Dopravní výšky Pøíkon èerpadla Hmotnost n Q H P [kg] [min -1 ] [l.s -1 ] [m] [kw] , ,5 9,5 10, , ,5 33,5 35,5 170

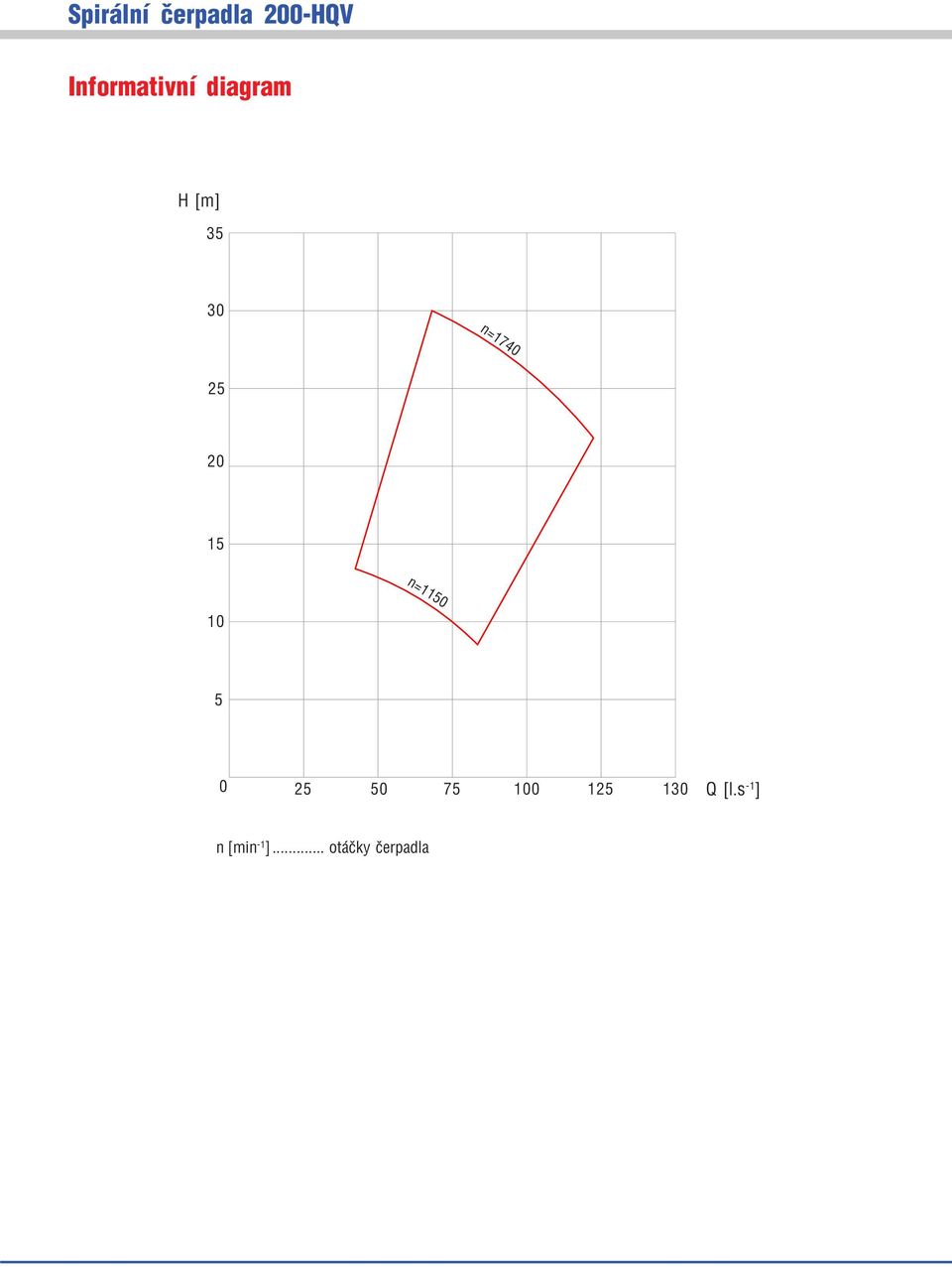

5 Informativní diagram H [m] n= n= Q [l.s -1 ] n [min -1 ]... otáèky èerpadla
