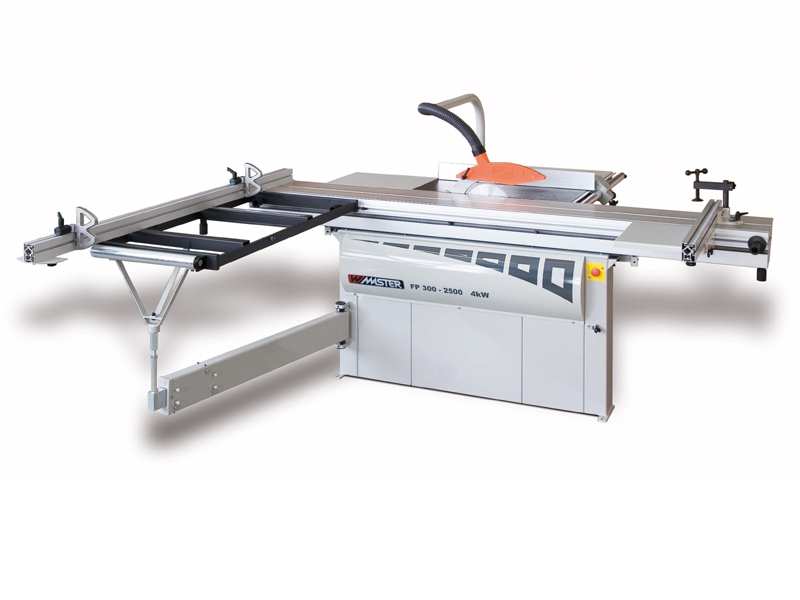

FP-300 PANEL SIZING SAW FP- 300 FORMATKREISSÄGE FP- 300 FORMÁTOVACÍ PILA FP-300
|
|
|
- Nikola Lišková
- před 9 lety
- Počet zobrazení:
Transkript

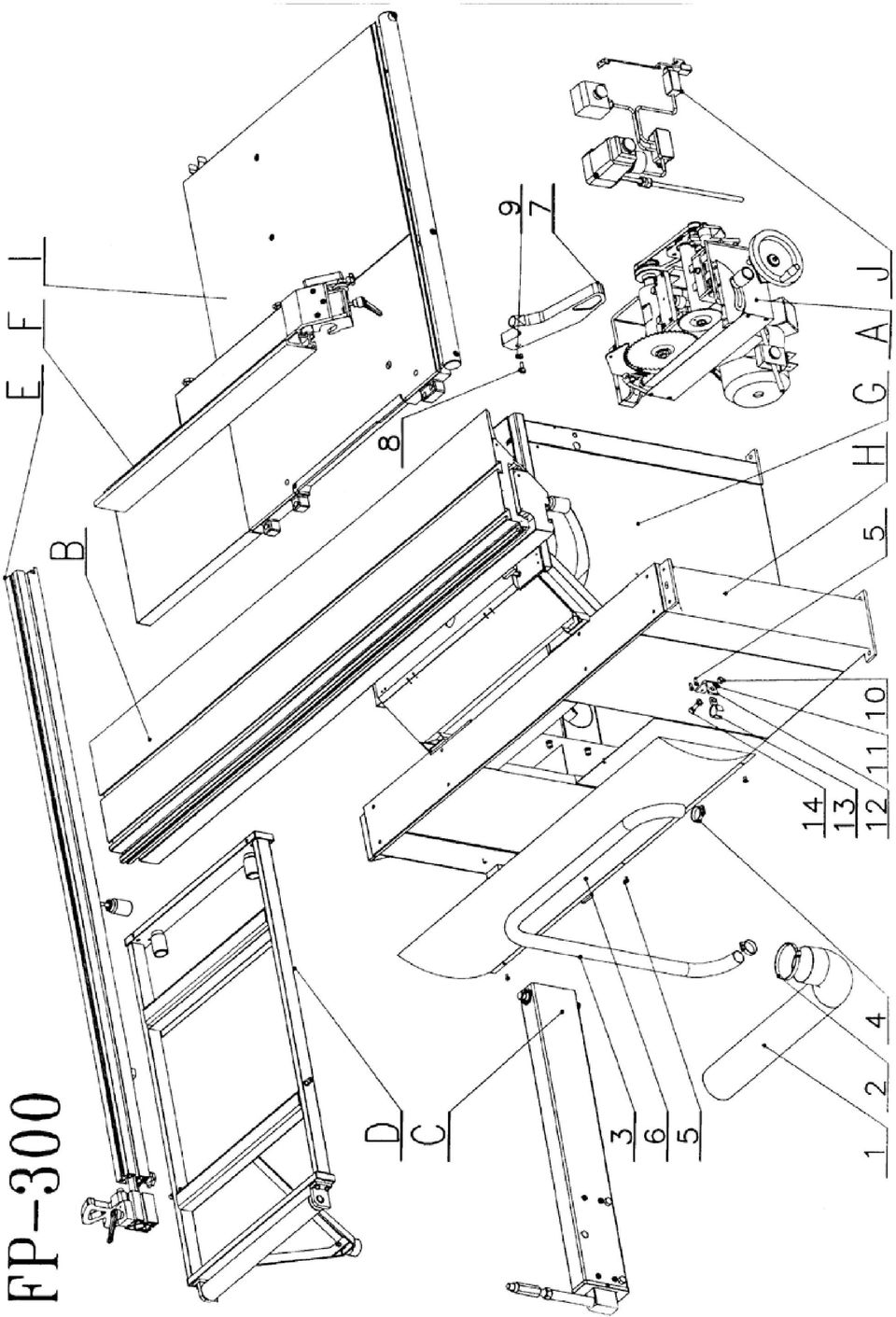

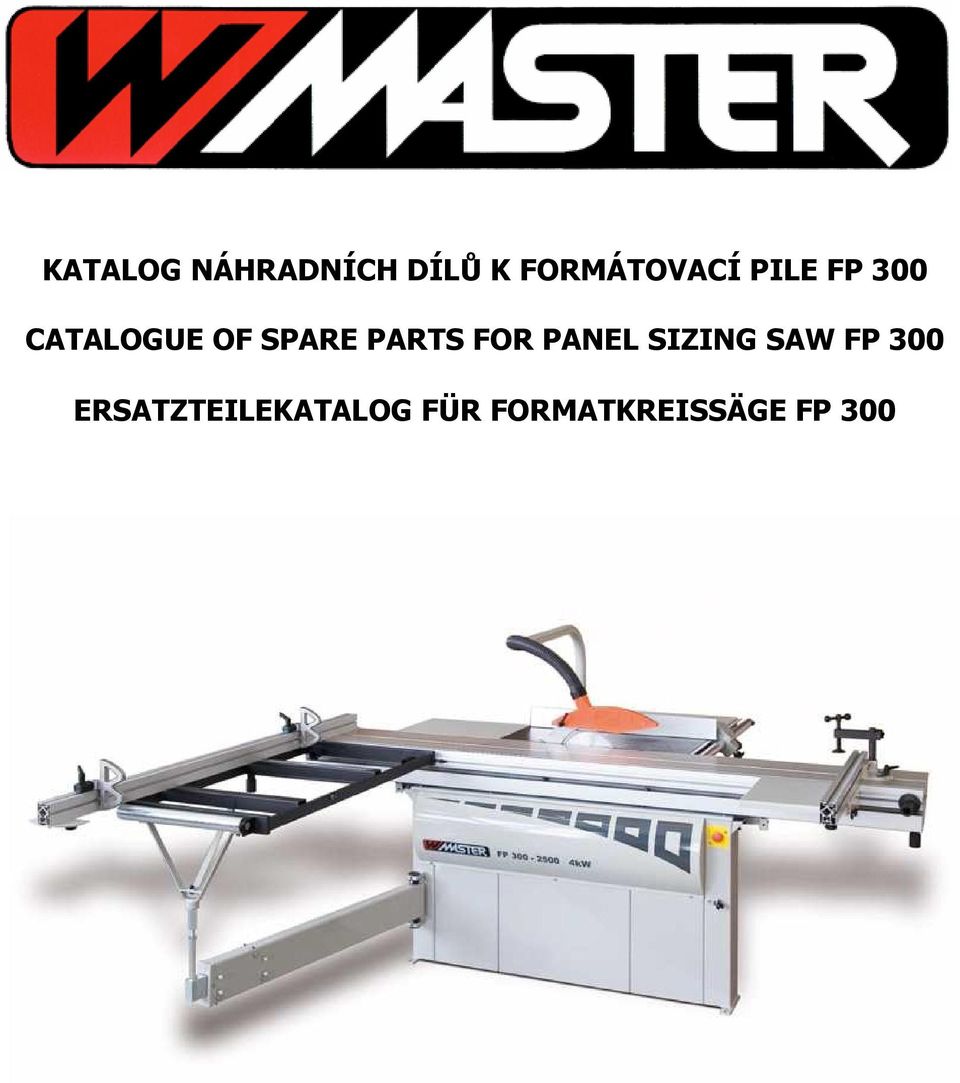

1 KATALOG NÁHRADNÍCH DÍLŮ K FORMÁTOVACÍ PILE FP 300 CATALOGUE OF SPARE PARTS FOR PANEL SIZING SAW FP 300 ERSATZTEILEKATALOG FÜR FORMATKREISSÄGE FP 300

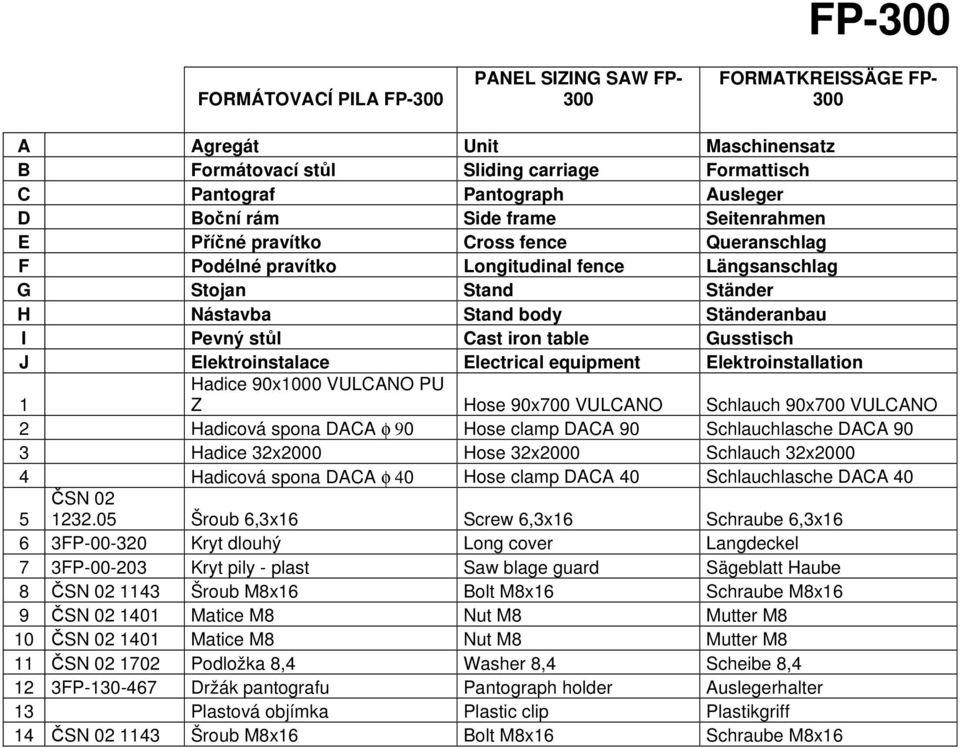

2 FORMÁTOVACÍ PILA FP-300 PANEL SIZING SAW FP- 300 FP-300 FORMATKREISSÄGE FP- 300 A Agregát Unit Maschinensatz B Formátovací stůl Sliding carriage Formattisch C Pantograf Pantograph Ausleger D Boční rám Side frame Seitenrahmen E Příčné pravítko Cross fence Queranschlag F Podélné pravítko Longitudinal fence Längsanschlag G Stojan Stand Ständer H Nástavba Stand body Ständeranbau I Pevný stůl Cast iron table Gusstisch J Elektroinstalace Electrical equipment Elektroinstallation 1 Hadice 90x1000 VULCANO PU Z Hose 90x700 VULCANO Schlauch 90x700 VULCANO 2 Hadicová spona DACA φ 90 Hose clamp DACA 90 Schlauchlasche DACA 90 3 Hadice 32x2000 Hose 32x2000 Schlauch 32x Hadicová spona DACA φ 40 Hose clamp DACA 40 Schlauchlasche DACA 40 5 ČSN Šroub 6,3x16 Screw 6,3x16 Schraube 6,3x16 6 3FP Kryt dlouhý Long cover Langdeckel 7 3FP Kryt pily - plast Saw blage guard Sägeblatt Haube 8 ČSN Šroub M8x16 Bolt M8x16 Schraube M8x16 9 ČSN Matice M8 Nut M8 Mutter M8 10 ČSN Matice M8 Nut M8 Mutter M8 11 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 12 3FP Držák pantografu Pantograph holder Auslegerhalter 13 Plastová objímka Plastic clip Plastikgriff 14 ČSN Šroub M8x16 Bolt M8x16 Schraube M8x16
3

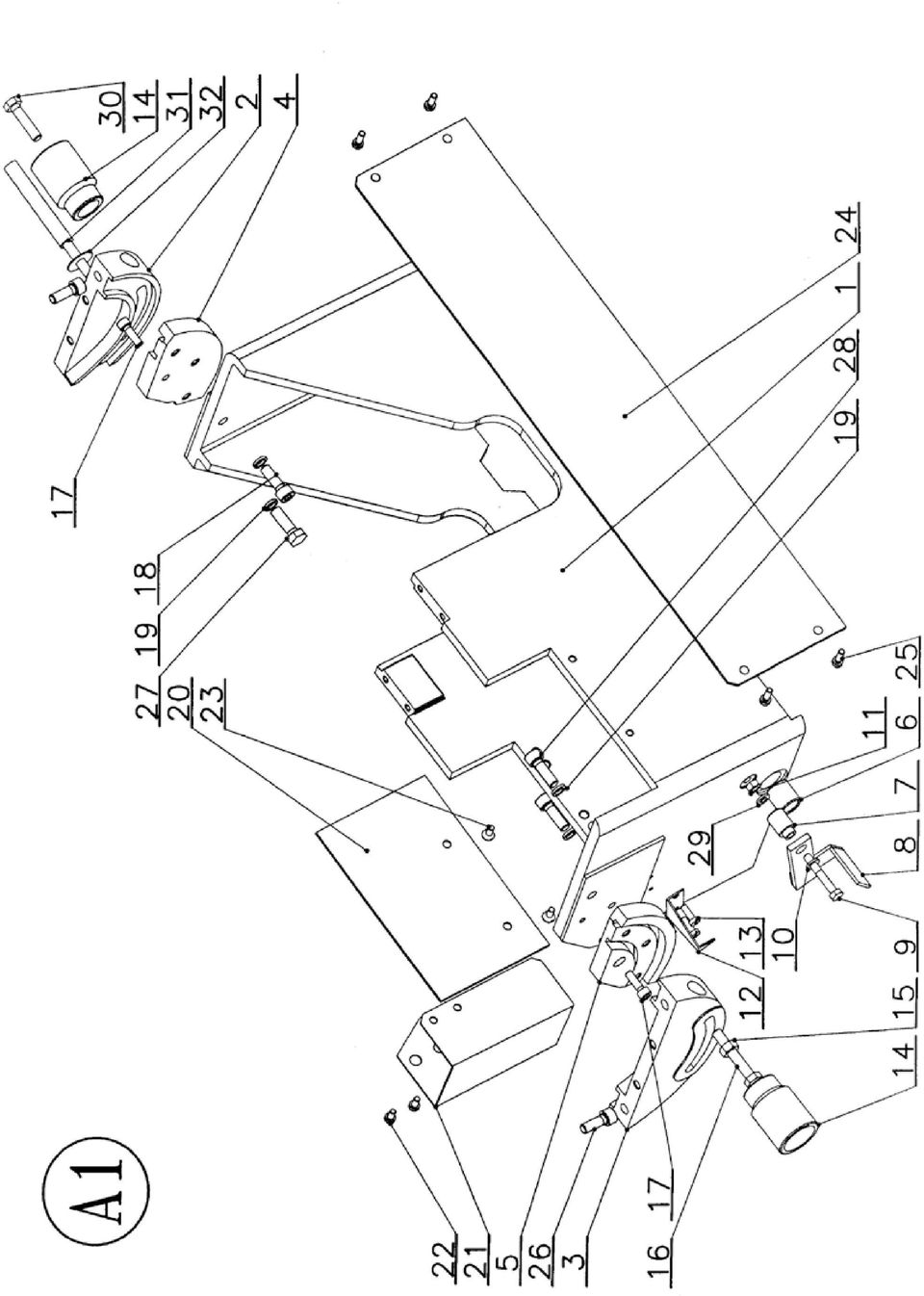

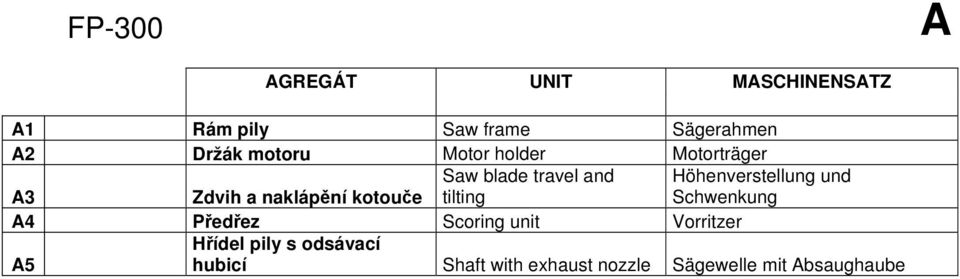

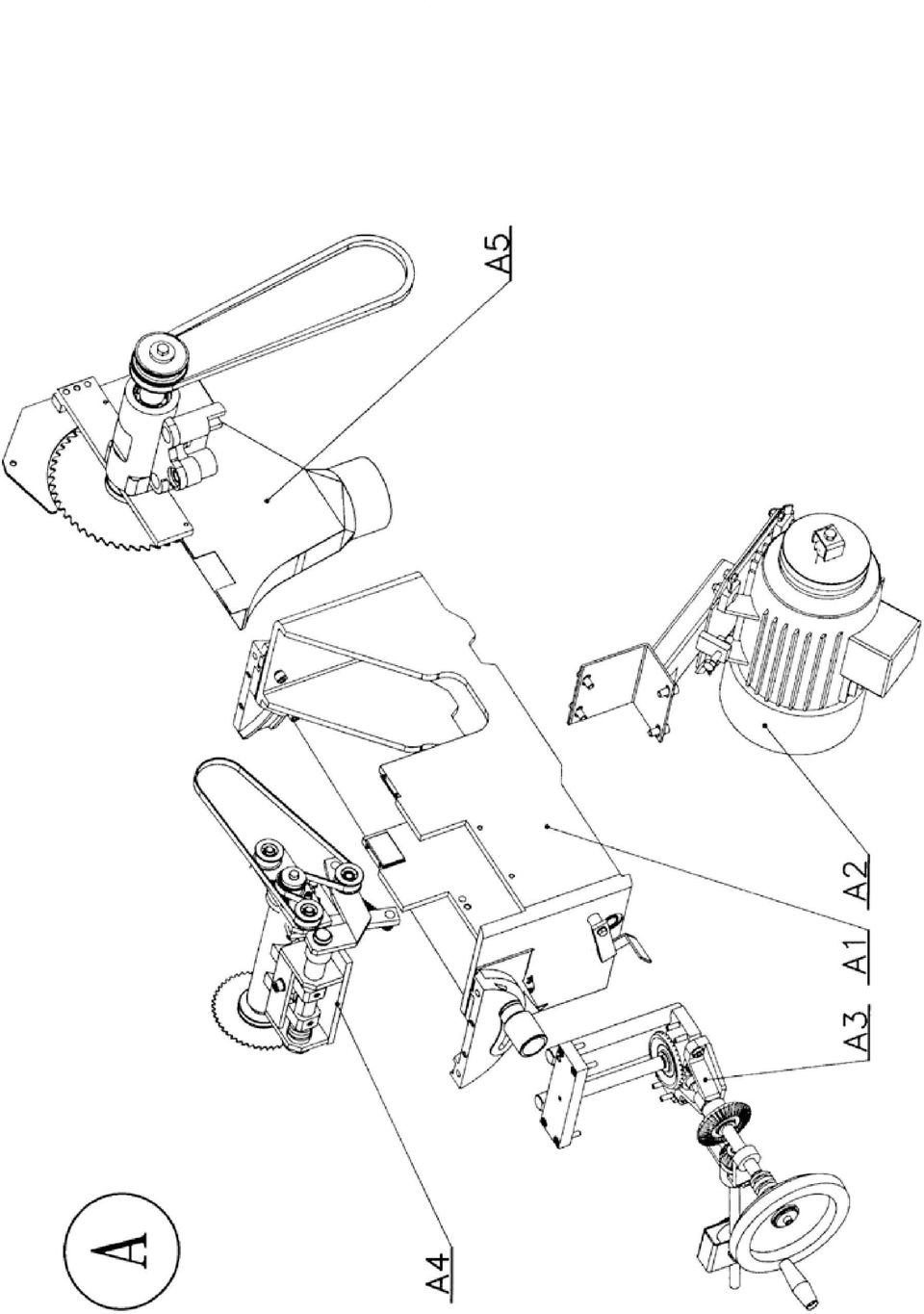

4 FP-300 A AGREGÁT UNIT MASCHINENSATZ A1 Rám pily Saw frame Sägerahmen A2 Držák motoru Motor holder Motorträger A3 Zdvih a naklápění kotouče Saw blade travel and tilting Höhenverstellung und Schwenkung A4 Předřez Scoring unit Vorritzer A5 Hřídel pily s odsávací hubicí Shaft with exhaust nozzle Sägewelle mit Absaughaube
5

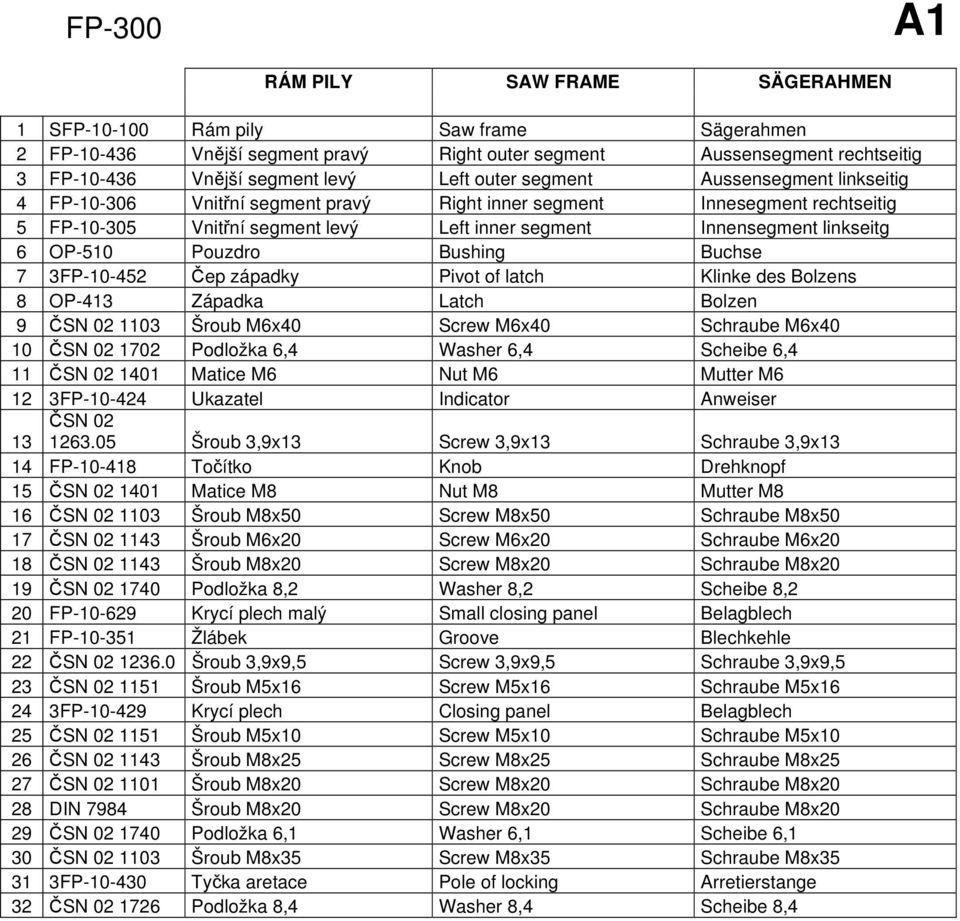

6 FP-300 A1 RÁM PILY SAW FRAME SÄGERAHMEN 1 SFP Rám pily Saw frame Sägerahmen 2 FP Vnější segment pravý Right outer segment Aussensegment rechtseitig 3 FP Vnější segment levý Left outer segment Aussensegment linkseitig 4 FP Vnitřní segment pravý Right inner segment Innesegment rechtseitig 5 FP Vnitřní segment levý Left inner segment Innensegment linkseitg 6 OP-510 Pouzdro Bushing Buchse 7 3FP Čep západky Pivot of latch Klinke des Bolzens 8 OP-413 Západka Latch Bolzen 9 ČSN Šroub M6x40 Screw M6x40 Schraube M6x40 10 ČSN Podložka 6,4 Washer 6,4 Scheibe 6,4 11 ČSN Matice M6 Nut M6 Mutter M6 12 3FP Ukazatel Indicator Anweiser ČSN Šroub 3,9x13 Screw 3,9x13 Schraube 3,9x13 14 FP Točítko Knob Drehknopf 15 ČSN Matice M8 Nut M8 Mutter M8 16 ČSN Šroub M8x50 Screw M8x50 Schraube M8x50 17 ČSN Šroub M6x20 Screw M6x20 Schraube M6x20 18 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 19 ČSN Podložka 8,2 Washer 8,2 Scheibe 8,2 20 FP Krycí plech malý Small closing panel Belagblech 21 FP Žlábek Groove Blechkehle 22 ČSN Šroub 3,9x9,5 Screw 3,9x9,5 Schraube 3,9x9,5 23 ČSN Šroub M5x16 Screw M5x16 Schraube M5x FP Krycí plech Closing panel Belagblech 25 ČSN Šroub M5x10 Screw M5x10 Schraube M5x10 26 ČSN Šroub M8x25 Screw M8x25 Schraube M8x25 27 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 28 DIN 7984 Šroub M8x20 Screw M8x20 Schraube M8x20 29 ČSN Podložka 6,1 Washer 6,1 Scheibe 6,1 30 ČSN Šroub M8x35 Screw M8x35 Schraube M8x FP Tyčka aretace Pole of locking Arretierstange 32 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4
7

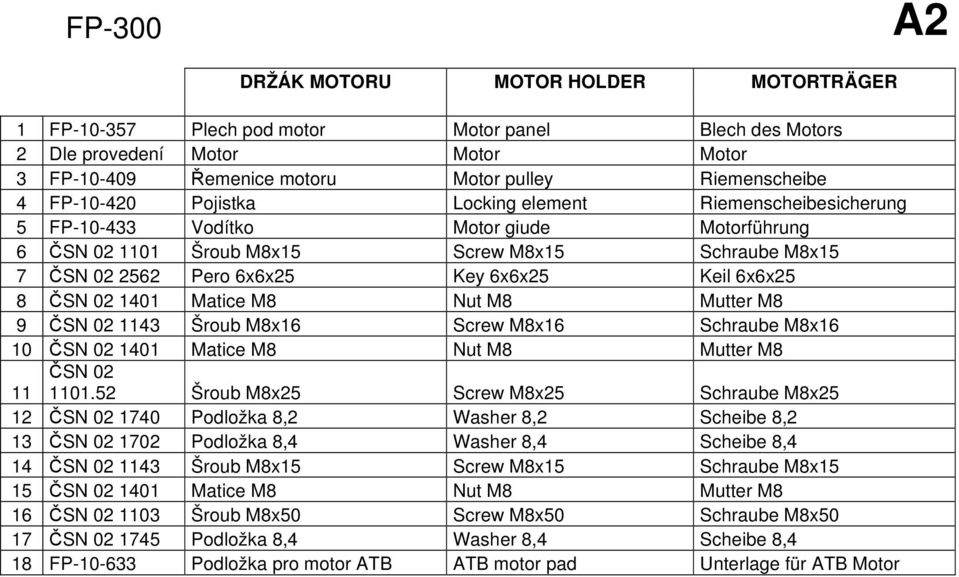

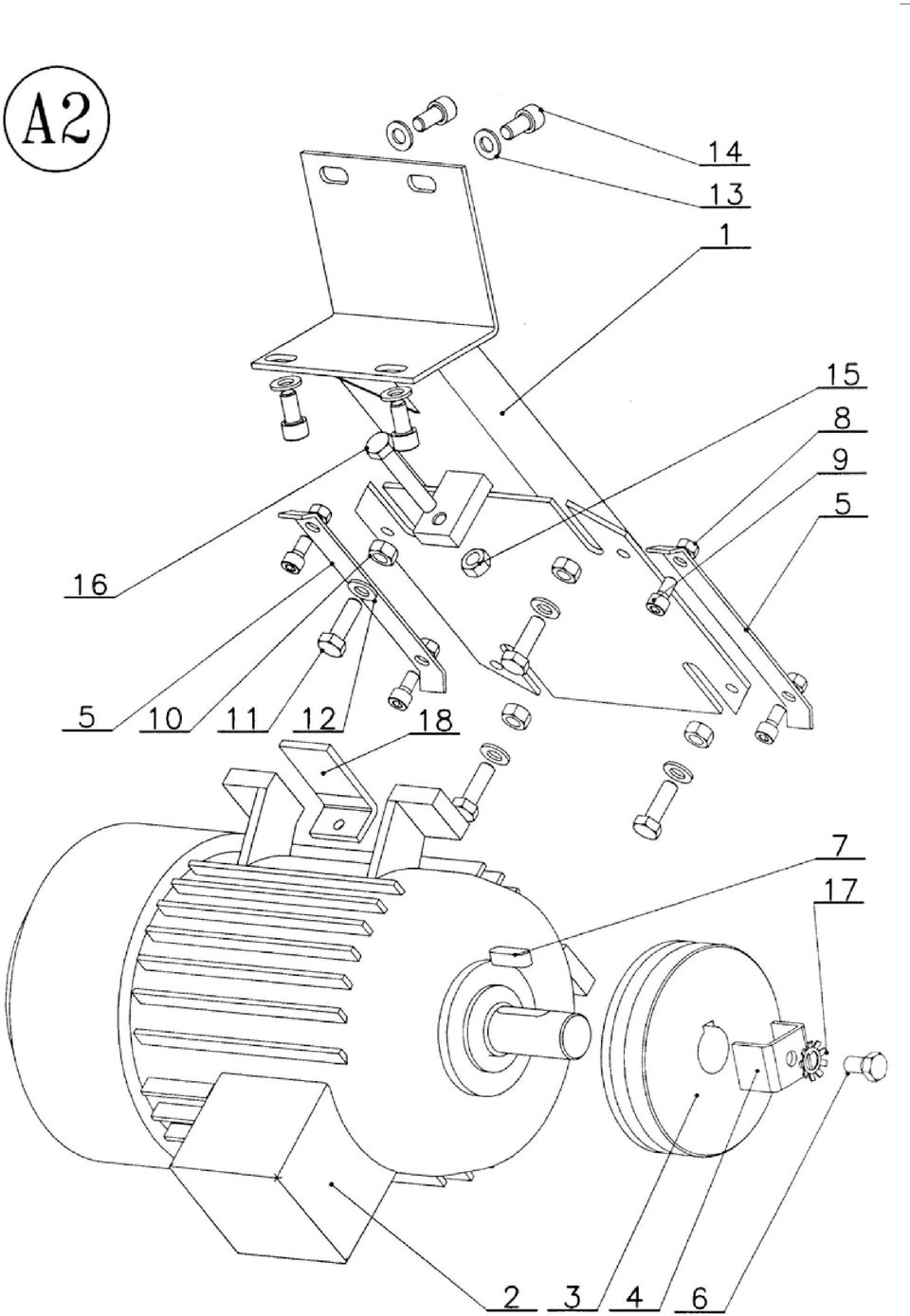

8 FP-300 A2 DRŽÁK MOTORU MOTOR HOLDER MOTORTRÄGER 1 FP Plech pod motor Motor panel Blech des Motors 2 Dle provedení Motor Motor Motor 3 FP Řemenice motoru Motor pulley Riemenscheibe 4 FP Pojistka Locking element Riemenscheibesicherung 5 FP Vodítko Motor giude Motorführung 6 ČSN Šroub M8x15 Screw M8x15 Schraube M8x15 7 ČSN Pero 6x6x25 Key 6x6x25 Keil 6x6x25 8 ČSN Matice M8 Nut M8 Mutter M8 9 ČSN Šroub M8x16 Screw M8x16 Schraube M8x16 10 ČSN Matice M8 Nut M8 Mutter M8 ČSN Šroub M8x25 Screw M8x25 Schraube M8x25 12 ČSN Podložka 8,2 Washer 8,2 Scheibe 8,2 13 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 14 ČSN Šroub M8x15 Screw M8x15 Schraube M8x15 15 ČSN Matice M8 Nut M8 Mutter M8 16 ČSN Šroub M8x50 Screw M8x50 Schraube M8x50 17 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 18 FP Podložka pro motor ATB ATB motor pad Unterlage für ATB Motor
9

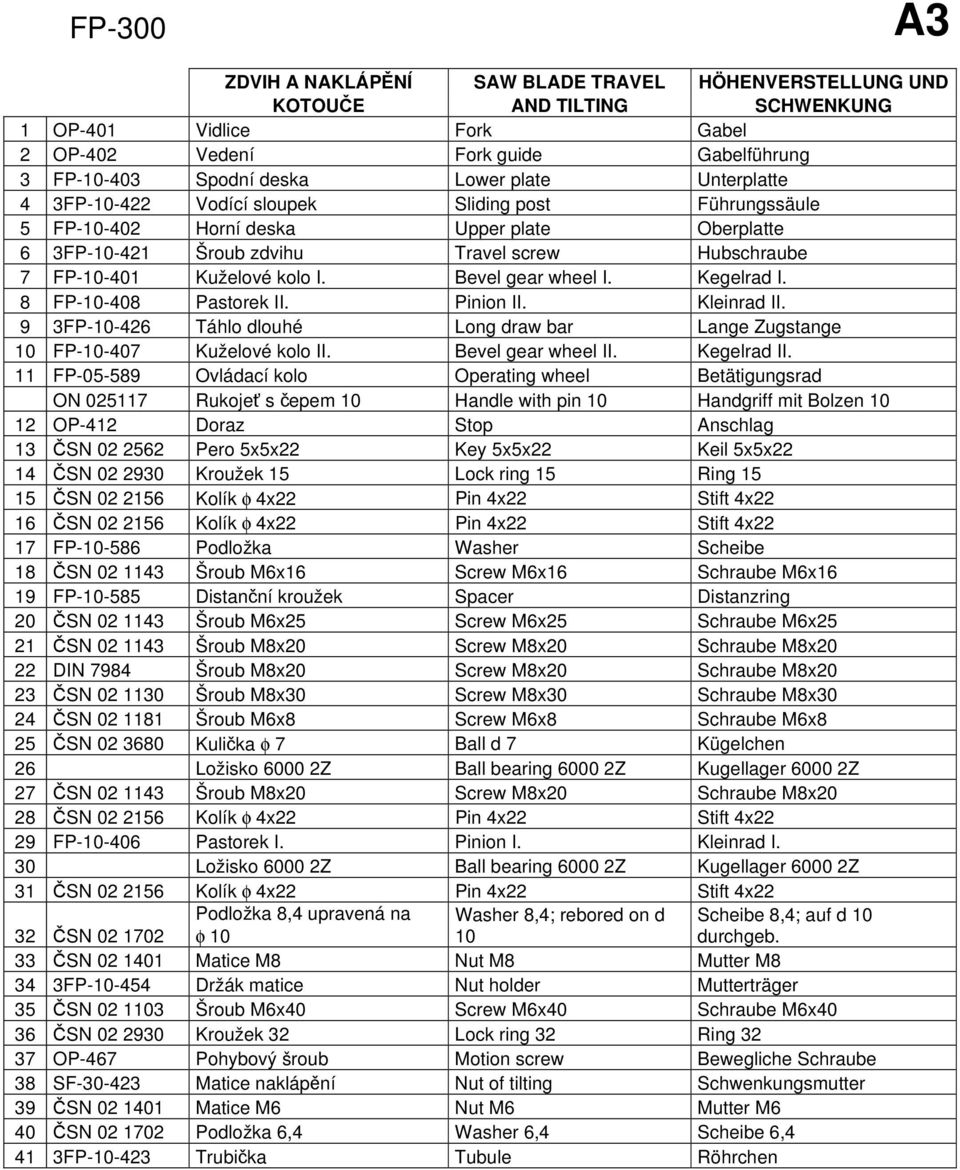

10 FP-300 A3 ZDVIH A NAKLÁPĚNÍ SAW BLADE TRAVEL HÖHENVERSTELLUNG UND KOTOUČE AND TILTING SCHWENKUNG 1 OP-401 Vidlice Fork Gabel 2 OP-402 Vedení Fork guide Gabelführung 3 FP Spodní deska Lower plate Unterplatte 4 3FP Vodící sloupek Sliding post Führungssäule 5 FP Horní deska Upper plate Oberplatte 6 3FP Šroub zdvihu Travel screw Hubschraube 7 FP Kuželové kolo I. Bevel gear wheel I. Kegelrad I. 8 FP Pastorek II. Pinion II. Kleinrad II. 9 3FP Táhlo dlouhé Long draw bar Lange Zugstange 10 FP Kuželové kolo II. Bevel gear wheel II. Kegelrad II. 11 FP Ovládací kolo Operating wheel Betätigungsrad ON Rukojeť s čepem 10 Handle with pin 10 Handgriff mit Bolzen OP-412 Doraz Stop Anschlag 13 ČSN Pero 5x5x22 Key 5x5x22 Keil 5x5x22 14 ČSN Kroužek 15 Lock ring 15 Ring ČSN Kolík φ 4x22 Pin 4x22 Stift 4x22 16 ČSN Kolík φ 4x22 Pin 4x22 Stift 4x22 17 FP Podložka Washer Scheibe 18 ČSN Šroub M6x16 Screw M6x16 Schraube M6x16 19 FP Distanční kroužek Spacer Distanzring 20 ČSN Šroub M6x25 Screw M6x25 Schraube M6x25 21 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 22 DIN 7984 Šroub M8x20 Screw M8x20 Schraube M8x20 23 ČSN Šroub M8x30 Screw M8x30 Schraube M8x30 24 ČSN Šroub M6x8 Screw M6x8 Schraube M6x8 25 ČSN Kulička φ 7 Ball d 7 Kügelchen 26 Ložisko Z Ball bearing Z Kugellager Z 27 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 28 ČSN Kolík φ 4x22 Pin 4x22 Stift 4x22 29 FP Pastorek I. Pinion I. Kleinrad I. 30 Ložisko Z Ball bearing Z Kugellager Z 31 ČSN Kolík φ 4x22 Pin 4x22 Stift 4x22 32 ČSN Podložka 8,4 upravená na φ 10 Washer 8,4; rebored on d 10 Scheibe 8,4; auf d 10 durchgeb. 33 ČSN Matice M8 Nut M8 Mutter M8 34 3FP Držák matice Nut holder Mutterträger 35 ČSN Šroub M6x40 Screw M6x40 Schraube M6x40 36 ČSN Kroužek 32 Lock ring 32 Ring OP-467 Pohybový šroub Motion screw Bewegliche Schraube 38 SF Matice naklápění Nut of tilting Schwenkungsmutter 39 ČSN Matice M6 Nut M6 Mutter M6 40 ČSN Podložka 6,4 Washer 6,4 Scheibe 6,4 41 3FP Trubička Tubule Röhrchen
11

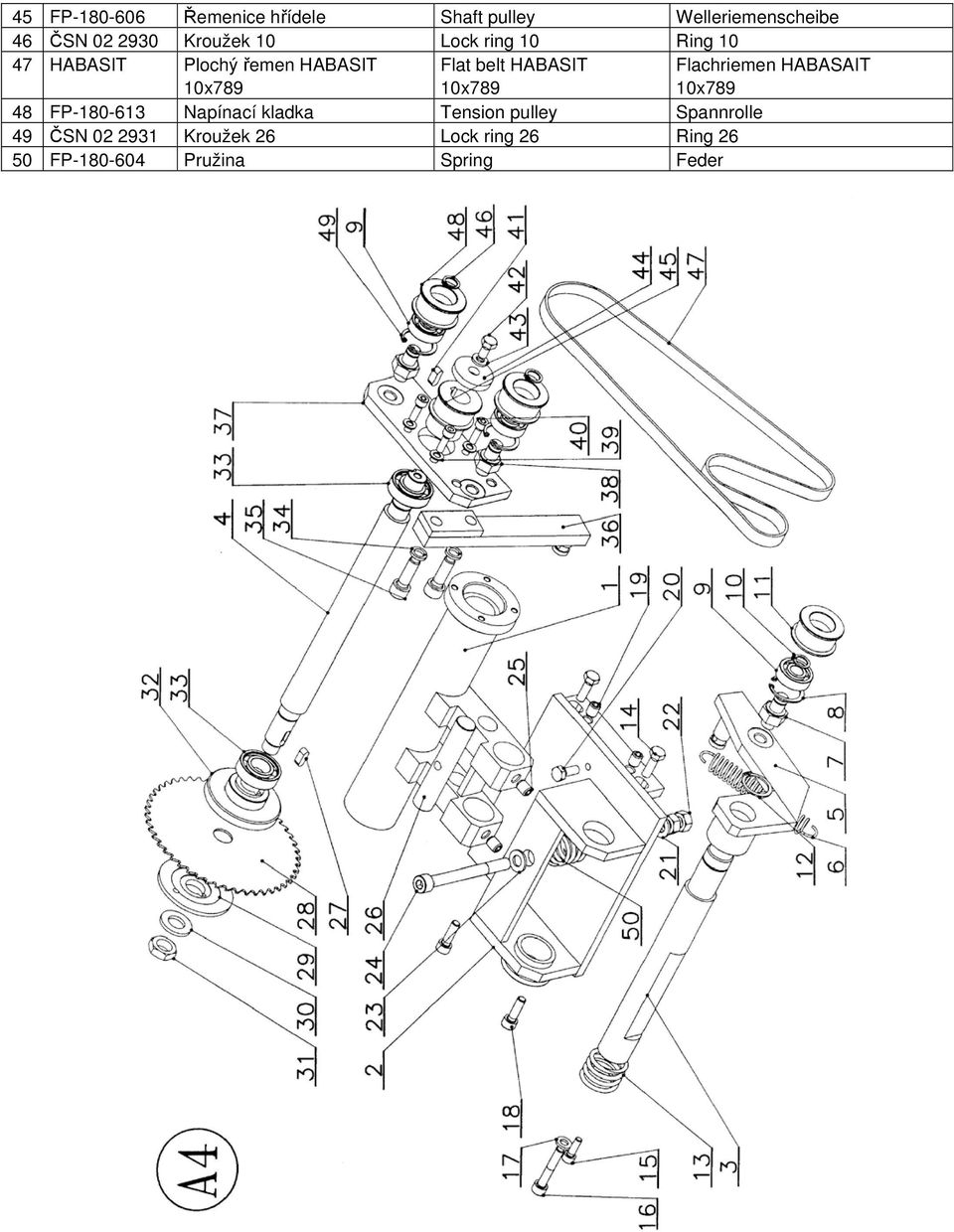

12 FP-300 A4 PŘEDŘEZ SCORING UNIT VORRITZER 1 FP Pouzdro hřídele Shaft bush Wellebuchse 2 FP Rám předřezu Frame of scoring unit Vorritzerrahmen 3 FP Čep naklápění Pin of tilting Schwenkungbolzen 4 FP Hřídel předřezu Shaft of scoring unit Vorritzerwelle 5 FP Napínací rameno Tension arm Spannarm Pružina tažná Tension spring Zugfeder 7 FP Čep pevné kladky II. Pin of fixed pulley II. Bolzen der festen Rolle II. 8 ČSN Kroužek 26 Lock ring 26 Ring 26 9 Ložisko ZR Ball bearing ZR Kugellager ZR 10 ČSN Kroužek 10 Lock ring 10 Ring FP Napínací kladka Tension pulley Spannrolle 12 ČSN Kroužek 20 Lock ring 20 Ring FP Pružina Spring Feder 14 ČSN Šroub M6x20 Screw M6x20 Schraube M6x20 15 ČSN Šroub M5x20 Screw M5x20 Schraube M5x20 16 ČSN Šroub M6x35 Screw M6x35 Schraube M6x35 17 ČSN Podložka 6,4 Washer 6,4 Scheibe 6,4 18 ČSN Šroub M6x25 Screw M6x25 Schraube M6x25 ČSN Šroub M8x10 Screw M8x10 Schraube M8x10 20 ČSN Šroub M6x16 Screw M6x16 Schraube M6x16 21 FP Podložka Washer Scheibe 22 ČSN Matice M8x1 Nut M8x1 Mutter M8x1 23 FP Podložka Washer Scheibe 24 FP Šroub zdvihu Travel screw Hubschraube ČSN Šroub M8x10 Screw M8x10 Schraube M8x10 26 FP Čep šroubu Pin of screw Schraubenbolzen 27 ČSN Pero 5x5x14 Key 5x5x14 Keil 5x5x14 Pilana Před. Pilový kotouč x20x2,8 Scoring saw blade Vorritsägeblatt Outer flange of scoring Aussenflansch der 29 FP Příruba předřezu vnější blade Vorritzsägeblatt 30 ČSN Podložka 12,2 Washer 12,2 Scheibe 12,2 31 ČSN Matice M12 Nut M12 Mutter M12 32 FP Příruba předřezu Flange of scoring unit Flansch der Vorriter 33 Ložisko RS Ball bearing RS Kugellager RS 34 ČSN Podložka 8 Washer 8 Scheibe 8 35 ČSN Šroub M8x25 Screw M8x25 Schraube M8x25 36 FP Patka Base Pratze 37 FP Deska napínání Tensioning plate Spannenplatte 38 FP Čep pevné kladky Pin of fixed pulley Bolzen der festen Rolle 39 ČSN Podložka 5,3 Washer 5,3 Scheibe 5,3 40 ČSN Šroub M5x16 Screw M5x16 Schraube M5x16 41 ČSN Pero 5x5x14 Key 5x5x14 Keil 5x5x14 42 ČSN Šroub M6x16 Screw M6x16 Schraube M6x16 43 ČSN Podložka 6,1 Washer 6,1 Scheibe 6,1 44 FP Podložka Washer Scheibe
13 45 FP Řemenice hřídele Shaft pulley Welleriemenscheibe 46 ČSN Kroužek 10 Lock ring 10 Ring HABASIT Plochý řemen HABASIT Flat belt HABASIT Flachriemen HABASAIT 10x789 10x789 10x FP Napínací kladka Tension pulley Spannrolle 49 ČSN Kroužek 26 Lock ring 26 Ring FP Pružina Spring Feder

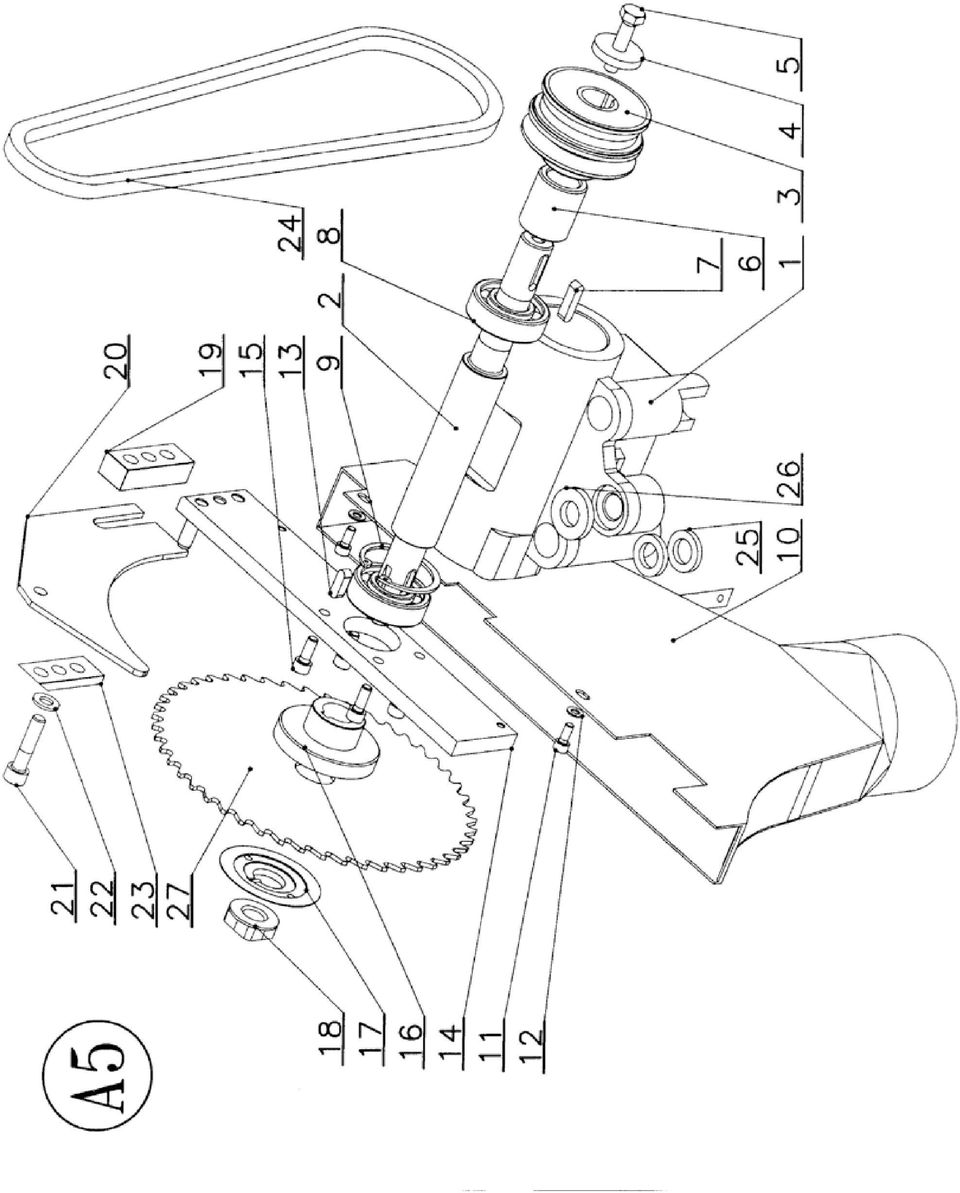

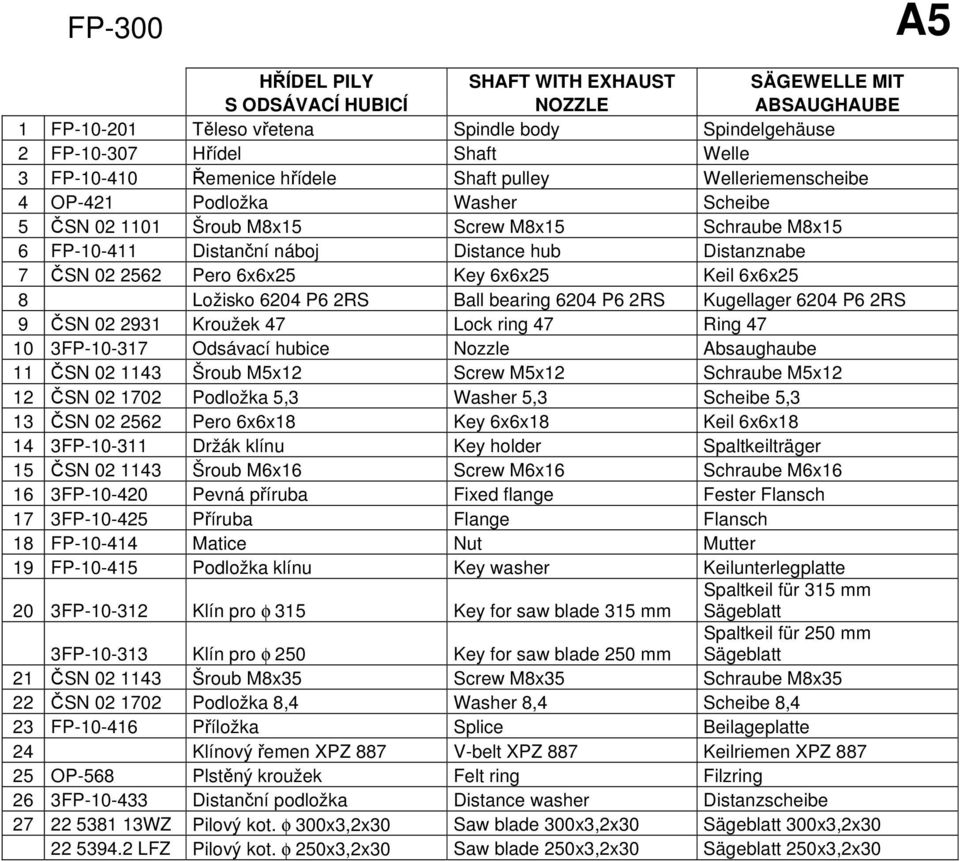

14 FP-300 A5 HŘÍDEL PILY SHAFT WITH EXHAUST SÄGEWELLE MIT S ODSÁVACÍ HUBICÍ NOZZLE ABSAUGHAUBE 1 FP Těleso vřetena Spindle body Spindelgehäuse 2 FP Hřídel Shaft Welle 3 FP Řemenice hřídele Shaft pulley Welleriemenscheibe 4 OP-421 Podložka Washer Scheibe 5 ČSN Šroub M8x15 Screw M8x15 Schraube M8x15 6 FP Distanční náboj Distance hub Distanznabe 7 ČSN Pero 6x6x25 Key 6x6x25 Keil 6x6x25 8 Ložisko 6204 P6 2RS Ball bearing 6204 P6 2RS Kugellager 6204 P6 2RS 9 ČSN Kroužek 47 Lock ring 47 Ring FP Odsávací hubice Nozzle Absaughaube 11 ČSN Šroub M5x12 Screw M5x12 Schraube M5x12 12 ČSN Podložka 5,3 Washer 5,3 Scheibe 5,3 13 ČSN Pero 6x6x18 Key 6x6x18 Keil 6x6x FP Držák klínu Key holder Spaltkeilträger 15 ČSN Šroub M6x16 Screw M6x16 Schraube M6x FP Pevná příruba Fixed flange Fester Flansch 17 3FP Příruba Flange Flansch 18 FP Matice Nut Mutter 19 FP Podložka klínu Key washer Keilunterlegplatte 20 3FP Klín pro φ 315 Key for saw blade 315 mm Spaltkeil für 315 mm Sägeblatt 3FP Klín pro φ 250 Key for saw blade 250 mm Spaltkeil für 250 mm Sägeblatt 21 ČSN Šroub M8x35 Screw M8x35 Schraube M8x35 22 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 23 FP Příložka Splice Beilageplatte 24 Klínový řemen XPZ 887 V-belt XPZ 887 Keilriemen XPZ OP-568 Plstěný kroužek Felt ring Filzring 26 3FP Distanční podložka Distance washer Distanzscheibe WZ Pilový kot. φ 300x3,2x30 Saw blade 300x3,2x30 Sägeblatt 300x3,2x LFZ Pilový kot. φ 250x3,2x30 Saw blade 250x3,2x30 Sägeblatt 250x3,2x30
15

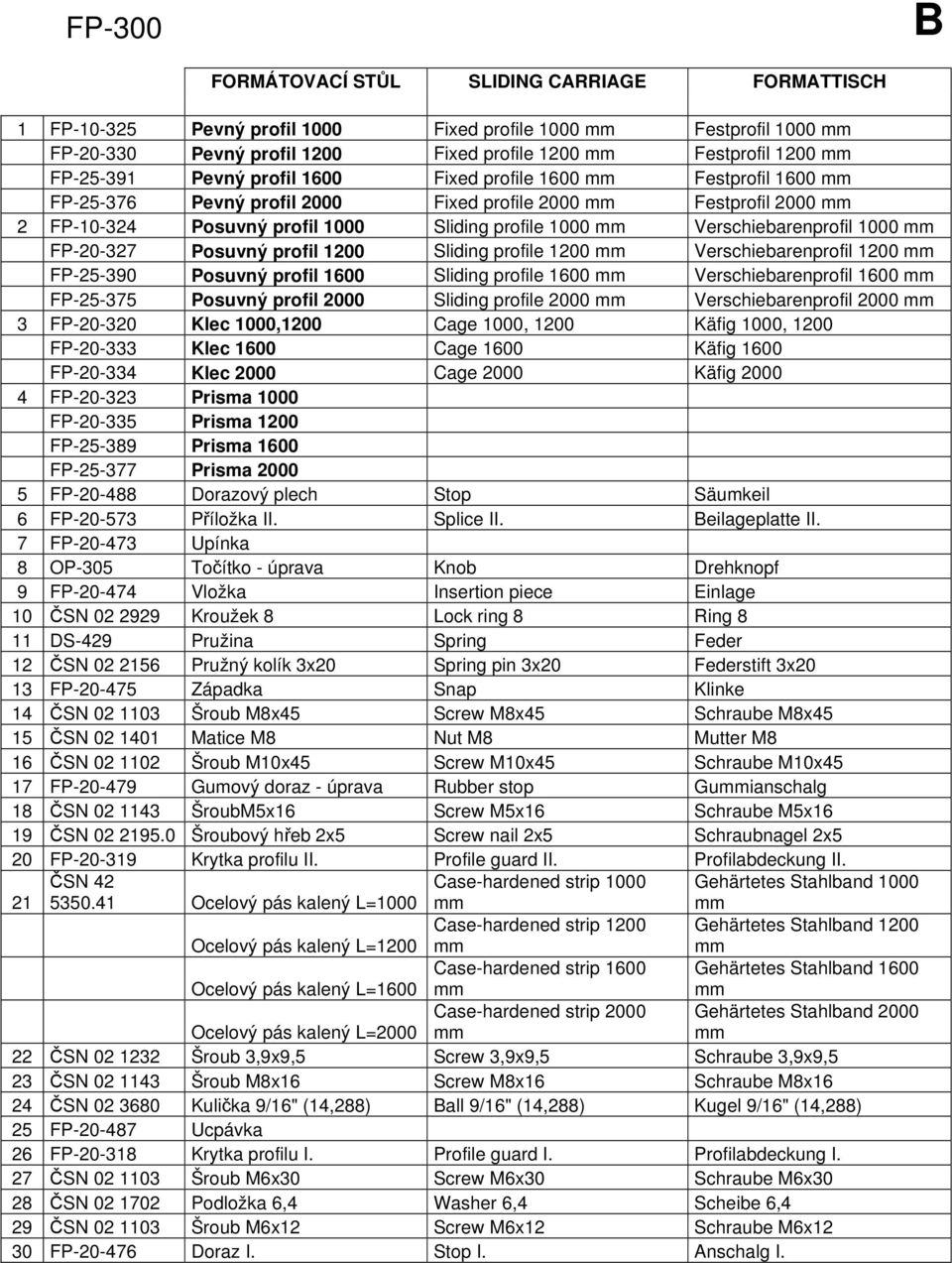

16 FP-300 B FORMÁTOVACÍ STŮL SLIDING CARRIAGE FORMATTISCH 1 FP Pevný profil 1000 Fixed profile 1000 mm Festprofil 1000 mm FP Pevný profil 1200 Fixed profile 1200 mm Festprofil 1200 mm FP Pevný profil 1600 Fixed profile 1600 mm Festprofil 1600 mm FP Pevný profil 2000 Fixed profile 2000 mm Festprofil 2000 mm 2 FP Posuvný profil 1000 Sliding profile 1000 mm Verschiebarenprofil 1000 mm FP Posuvný profil 1200 Sliding profile 1200 mm Verschiebarenprofil 1200 mm FP Posuvný profil 1600 Sliding profile 1600 mm Verschiebarenprofil 1600 mm FP Posuvný profil 2000 Sliding profile 2000 mm Verschiebarenprofil 2000 mm 3 FP Klec 1000,1200 Cage 1000, 1200 Käfig 1000, 1200 FP Klec 1600 Cage 1600 Käfig 1600 FP Klec 2000 Cage 2000 Käfig FP Prisma 1000 FP Prisma 1200 FP Prisma 1600 FP Prisma FP Dorazový plech Stop Säumkeil 6 FP Příložka II. Splice II. Beilageplatte II. 7 FP Upínka 8 OP-305 Točítko - úprava Knob Drehknopf 9 FP Vložka Insertion piece Einlage 10 ČSN Kroužek 8 Lock ring 8 Ring 8 11 DS-429 Pružina Spring Feder 12 ČSN Pružný kolík 3x20 Spring pin 3x20 Federstift 3x20 13 FP Západka Snap Klinke 14 ČSN Šroub M8x45 Screw M8x45 Schraube M8x45 15 ČSN Matice M8 Nut M8 Mutter M8 16 ČSN Šroub M10x45 Screw M10x45 Schraube M10x45 17 FP Gumový doraz - úprava Rubber stop Gummianschalg 18 ČSN ŠroubM5x16 Screw M5x16 Schraube M5x16 19 ČSN Šroubový hřeb 2x5 Screw nail 2x5 Schraubnagel 2x5 20 FP Krytka profilu II. Profile guard II. Profilabdeckung II. ČSN 42 Case-hardened strip 1000 Gehärtetes Stahlband Ocelový pás kalený L=1000 mm mm Ocelový pás kalený L=1200 Case-hardened strip 1200 mm Gehärtetes Stahlband 1200 mm Case-hardened strip 1600 Gehärtetes Stahlband 1600 Ocelový pás kalený L=1600 mm Case-hardened strip 2000 Ocelový pás kalený L=2000 mm 22 ČSN Šroub 3,9x9,5 Screw 3,9x9,5 Schraube 3,9x9,5 23 ČSN Šroub M8x16 Screw M8x16 Schraube M8x16 24 ČSN Kulička 9/16" (14,288) Ball 9/16" (14,288) Kugel 9/16" (14,288) 25 FP Ucpávka 26 FP Krytka profilu I. Profile guard I. Profilabdeckung I. 27 ČSN Šroub M6x30 Screw M6x30 Schraube M6x30 28 ČSN Podložka 6,4 Washer 6,4 Scheibe 6,4 29 ČSN Šroub M6x12 Screw M6x12 Schraube M6x12 30 FP Doraz I. Stop I. Anschalg I. mm Gehärtetes Stahlband 2000 mm

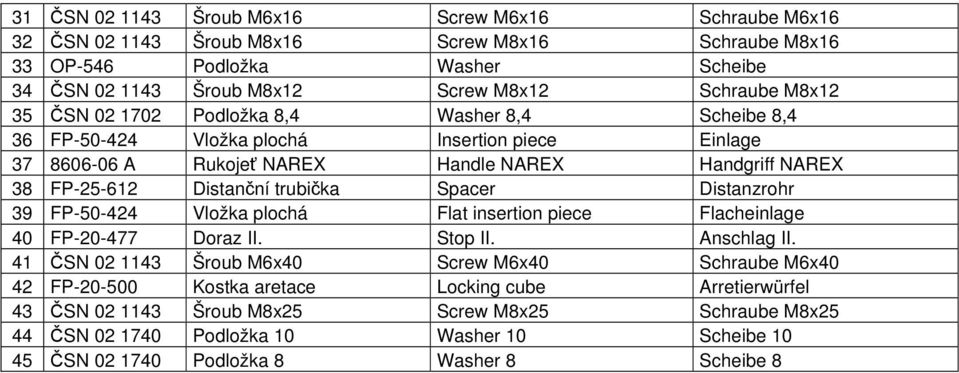

17 31 ČSN Šroub M6x16 Screw M6x16 Schraube M6x16 32 ČSN Šroub M8x16 Screw M8x16 Schraube M8x16 33 OP-546 Podložka Washer Scheibe 34 ČSN Šroub M8x12 Screw M8x12 Schraube M8x12 35 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 36 FP Vložka plochá Insertion piece Einlage A Rukojeť NAREX Handle NAREX Handgriff NAREX 38 FP Distanční trubička Spacer Distanzrohr 39 FP Vložka plochá Flat insertion piece Flacheinlage 40 FP Doraz II. Stop II. Anschlag II. 41 ČSN Šroub M6x40 Screw M6x40 Schraube M6x40 42 FP Kostka aretace Locking cube Arretierwürfel 43 ČSN Šroub M8x25 Screw M8x25 Schraube M8x25 44 ČSN Podložka 10 Washer 10 Scheibe ČSN Podložka 8 Washer 8 Scheibe 8
18

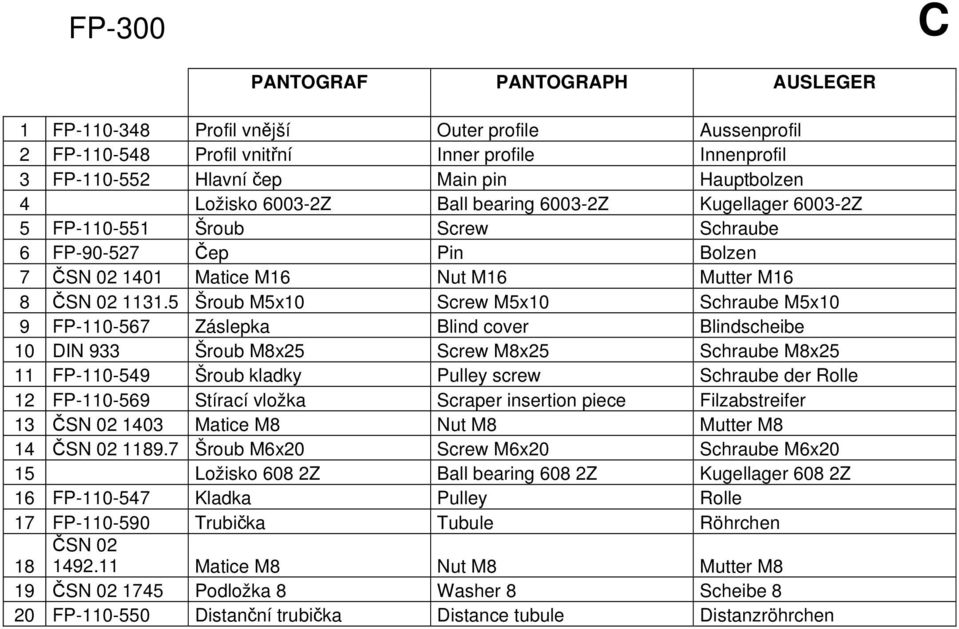

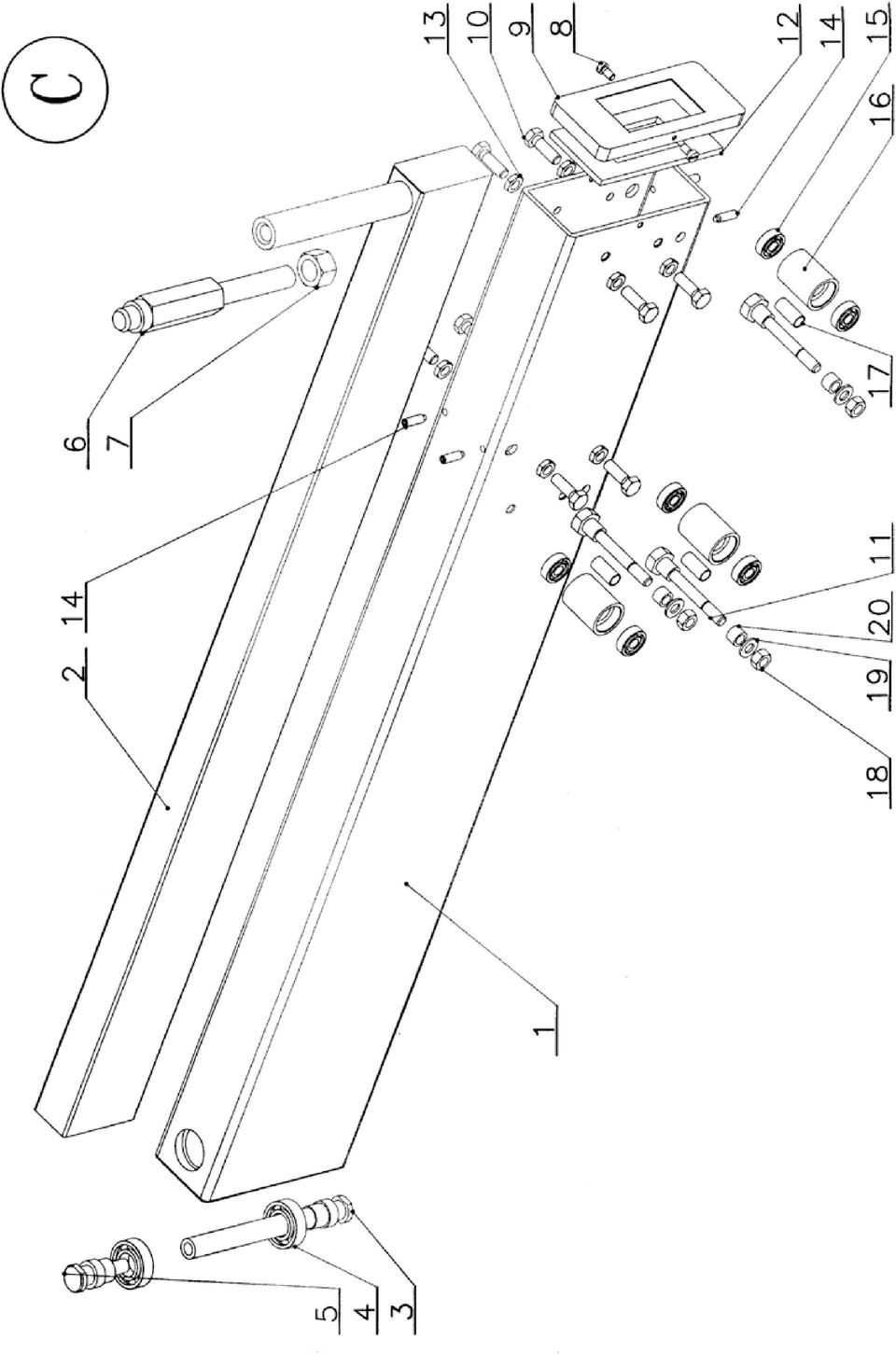

19 FP-300 C PANTOGRAF PANTOGRAPH AUSLEGER 1 FP Profil vnější Outer profile Aussenprofil 2 FP Profil vnitřní Inner profile Innenprofil 3 FP Hlavní čep Main pin Hauptbolzen 4 Ložisko Z Ball bearing Z Kugellager Z 5 FP Šroub Screw Schraube 6 FP Čep Pin Bolzen 7 ČSN Matice M16 Nut M16 Mutter M16 8 ČSN Šroub M5x10 Screw M5x10 Schraube M5x10 9 FP Záslepka Blind cover Blindscheibe 10 DIN 933 Šroub M8x25 Screw M8x25 Schraube M8x25 11 FP Šroub kladky Pulley screw Schraube der Rolle 12 FP Stírací vložka Scraper insertion piece Filzabstreifer 13 ČSN Matice M8 Nut M8 Mutter M8 14 ČSN Šroub M6x20 Screw M6x20 Schraube M6x20 15 Ložisko 608 2Z Ball bearing 608 2Z Kugellager 608 2Z 16 FP Kladka Pulley Rolle 17 FP Trubička Tubule Röhrchen ČSN Matice M8 Nut M8 Mutter M8 19 ČSN Podložka 8 Washer 8 Scheibe 8 20 FP Distanční trubička Distance tubule Distanzröhrchen
20
21 FP-300 D BOČNÍ RÁM SIDE FRAME SEITENRAHMEN 1 FP Příčka dlouhá Side frame Seitenrahmen 2 FP Rameno Fork Gabel 3 FP Vzpěra Brace Stütze 4 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 5 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 6 Ložisko Z Ball bearing Z Kugellager Z 7 ČSN Poj. Kroužek 35 Locking ring Versicherungsring 8 ČSN Matice M8 Nut M8 Mutter M8 9 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 10 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 11 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 12 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 13 ČSN Šroub M8x40 Screw M8x40 Schraube M8x40 14 ČSN Matice M8 Nut M8 Mutter M Zátka 60x20 Plug 60x20 Kunstoffstopfen 60x20 16 ČSN Matice M6 Nut M6 Mutter M6 17 ČSN Podložka 6,3 Washer 6,3 Scheibe 6,3 18 FP Distanční čep Distance pin Distanzbolzen 19 FP Vložka plochá Flat insertion piece Flacheinlage 20 ČSN Matice M8 Nut M8 Mutter M8 21 ČSN Šroub M8x60 Screw M8x60 Schraube M8x60 22 OP-305 Točítko Knob Drehknopf 23 3FP Měřítko úhlu pravítka L Angular scale L Winkelmassband L 24 3FP Měřítko úhlu pravítka P Angular scale R Winkelmassband R 25 3FP Patka levá Left foot Linksfuss 26 3FP Patka pravá Right foot Rechtsfuss 27 3FP Pouzdro Bushing Buchse 28 3FP Váleček Roller Rolle ČSN Šroub M6x40 Screw M6x40 Schraube M6x40 30 ČSN Podložka 6,4 Washer 6,4 Scheibe 6,4 31 ČSN Matice M6 Nut M6 Mutter M6
22
23 FP-300 E PŘÍČNÉ PRAVÍTKO CROSS FENCE QUERANSCHLAG 1 3FP Pravítko dlouhé Aluminium profile Anschalgprofil 2 ZH-1275 Jekl 25x25x2 L=1000 Alu profile 25x25x mm Aluprofil 25x25x mm 3 Měřítko L-P Scale L-R Massband L-R 4 Měřítko P-L Scale R-L Massband R-L 5 OP-546 Podložka 6 FP Upínací tyčka Fixing bar Einspannstange 7 28K 4008 Hvězdice φ 40 Plastic spider d 40 mm Kunstoffstern d 40 mm 8 ČSN Pružný kolík 3x18 Flexible pin 3x18 Federbolzen 3x18 9 ČSN Matice M8 Nut M8 Mutter M8 10 OP-305 Točítko Knob Drehknopf 11 ČSN Šroub M8x80 Screw M8x80 Schraube M8x80 12 OP-546 Podložka 13 3FP Doraz pravítka Cross fence stop Anschlag 14 ČSN Šroub M8x25 Screw M8x25 Schraube M8x FP Prisma-pravítko 16 3FP Aretace výsuvu Locking screw Arretierschraube 17 3FP Podložka Rest Unterlage 18 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 19 ČSN Šroub M8x12 Screw M8x12 Schraube M8x12 20 FP Vložka plochá Flat insertion piece Flacheinlage 21 ČSN Matice M5 Nut M5 Mutter M5 22 ČSN Šroub M5x16 Screw M5x16 Schraube M5x16 23 Měřítko P-L Scale R-L Massband R-L 24 OP-546 Podložka 25 3FP Těleso dorazu Stop body Anschlagkörper 26 Rukojeť M8x35 Handle M8x35 Handgriff M8x35 27 ČSN Šroub M5x8 Screw M5x8 Schraube M5x8 28 3FP Doraz Aluminium Stop Aluanschlag 29 Talíř. pružina E33 20x10 Spring washer E33 20x10 Federring E33 20x10 30 ČSN Šroub M10x50 Screw M10x50 Schraube M10x FP Pravítko - prodloužení Aluminium profile - extension Anschlagprofil - Verlängerung 32 ČSN Šroub M8x8 Screw M8x8 Schraube M8x8 33 ČSN Podložka 10,5 Washer 10,5 Scheibe 10,5
24
25 FP-300 F PODÉLNÉ PRAVÍTKO LONGITUDINAL FENCE LÄNGSANSCHLAG 1 3FP AL Pravítko Aluminium profile 850 mm Aluprofil 850 mm 2 3FP Upínací pásek Fastening strap Einspannband 3 ČSN Šroub M5x12 Screw M5x12 Schraube M5x12 4 3FP Výstředník Eccentric Exzenter 5 ČSN Šroub M8x35 Screw M8x35 Schraube M8x RS Ložisko Ball bearing Kugellager 7 3FP Kroužek ložiska Ball bearing ring Kugellagerring 8 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 9 ČSN Matice M8 Nut M8 Mutter M8 10 M6x131 Závitová tyč Screw bar Gewindstift 11 ČSN Kolík φ 3x12 Pin 3x12 Stift 3x12 12 M6-32 Hvězdice Plastic spider Kunstoffstern 13 3FP Držák pravítka Fence holder Aschalgträger 14 3FP Deska mikroposuvu Plate of micro adjustment Feineinstellungsplatte 15 ČSN Šroub M8x16 Screw M8x16 Schraube M8x16 16 M8x69 Závitová tyč Screw bar Gewindstift 17 3FP Matice mikroposuvu Nut of micro adjustment Feineinstellungsmutter 18 3FP Kostka mikroposuvu Cube of micro adjustment Feinseinstellungswürfel 19 3FP Prisma Prism Prisma 20 3FP Aretace mikroposuvu Locking of micro adjustement Feststellhebel 21 M8-40 Hvězdice Plastic spider Kunstoffstern
26
27 FP-300 G STOJAN STAND STÄNDER 1 Stojan - svařenec Welded stand Geschweisstener Ständer 2 3FP Odsávací hubice Exhaus nozzle Absaughaube 3 ČSN Šroub 6,3x16 Screw 6,3x16 Schraube 6,3x16 4 3FP Krytka Cover Deckel Zátka 30x30 Plug 30x30 Kunststoffstopfen 30x30 6 ČSN Šroub 3,9x9,5 Screw 3,9x9,5 Schraube 3,9x9,5 7 3FP Odklopný kryt s táhlem Loose cover Abklappbarer Deckel 8 ČSN Matice M3 Nut M3 Mutter M3 9 ČSN Šroub M3x8 Screw M3x8 Schraube M3x8 10 KZ 40 Závěs dveří Door hinge Türband 11 3FP Krycí plech Stand panel Ständerabdeckung ČSN Šroub 6,3x16 Screw 6,3x16 Schraube 6,3x16 13 ČSN Matice M6 Nut M6 Mutter M6 14 FP Držák hadice Hose holder Schlauchhalter 15 ČSN Šroub M6x14 Screw M6x14 Schraube M6x14 16 ČSN Šroub M8x16 Screw M8x16 Schraube M8x16 17 ČSN Šroub M12x40 Screw M12x40 Schraube M12x40 18 ČSN Matice M12 Nut M12 Mutter M12
28
29 FP-300 H NÁSTAVBA STAND BODY STÄNDERANBAU 1 3FP Roh levý Left part Linksteil 2 3FP Střední díl Middle part Mittelteil 3 3FP Roh pravý Right part Rechtsteil 4 3FP Horní díl Upper part Oberteil 5 3FP Dlouhý kryt Long cover Langeabdeckung 6 ČSN Šroub 3,9x9,5 Screw 3,9x9,5 Schraube 3,9x9,5 7 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 8 ČSN Šroub M8x10 Screw M8x10 Schraube M8x10 9 FP Příruba Flange Flansch 10 ČSN Matice M6 Nut M6 Mutter M6 11 ČSN Podložka 6,4 Washer 6,4 Scheibe 6,4 12 ČSN Šroub M6x16 Screw M6x16 Schraube M6x16 13 ČSN Matice M8 Nut M8 Mutter M8 14 ČSN Podložka 9 Washer 9 Scheibe 9 15 ČSN Šroub M8x16 Screw M8x16 Schraube M8x16 16 ČSN Šroub M12x40 Screw M12x40 Schraube M12x40 17 ČSN Matice M12 Nut M12 Mutter M12
30
31 FP-300 I PEVNÝ STŮL CAST IRON TABLE GUSSTISCH 1 300FP Pevný stůl Fixed table Festtisch 2 3FP Vložka stolu pro φ 315 Table insertion 315 mm Tischeinlage für 315 mm 3FP Vložka stolu pro φ 250 Table insertion 250 mm Tischeinlage für 250 mm 3 3FP Zadní prodloužení Rear table extension Hintere Tischverlängerung 4 3FP Boční prodloužení Side table extension Seitlich Tischverlängerung 5 3FP Podpěra prodloužení Table extension support Tischverlängerungstütze 6 3FP Vodící tyč pravítka Guide bar Führungstange 7 Měřítko L-P Scale , L-R Massband , L-R 8 3FP Držák měřítka Scale holder Massbandträger 9 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 10 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 11 FP Ucpávkový šroub Screw - plug Schraube - Stopfen 12 ČSN Šroub M5x12 Screw M5x12 Schraube M5x12 13 ČSN Šroub M8x35 Screw M8x35 Schraube M8x35 14 ČSN Matice M8 Nut M8 Mutter M8 15 ČSN Podložka 8,4 Washer 8,4 Scheibe 8,4 16 ČSN Šroub M8x20 Screw M8x20 Schraube M8x20 17 ČSN Matice M5 Nut M5 Mutter M5 18 ČSN Podložka 5,2 Washer 5,2 scheibe 5,2 19 FP Držák hadice Hose holder Schlauchhalter 20 ČSN Šroub M5x16 Screw M5x16 Schraube M5x16 ČSN Šroub M6x50 Screw M6x50 Schraube M6x50 22 ČSN Matice M6 Nut M6 Mutter M6 23 3FP Šroub tyče pravítka Screw of guide bar Schraube der Führungsstange 24 ČSN Matice M10 Nut M10 Mutter M10 25 ČSN Šroub M5x12 Screw M5x12 Schraube M5x12 26 M8x60 Závitová tyč Screw bar Gewindstift 27 ČSN Matice M5 Nut M5 Mutter M5 28 ČSN Podložka 5,2 Washer 5,2 Scheibe 5,2 29 Gumový doraz Rubber stop Gummianschlag 30 ČSN Podložka 5,2 Washer 5,2 scheibe 5,2 31 ČSN Šroub M5x12 Screw M5x12 Schraube M5x12 32 DIN 916 Šroub M8x10 Screw M8x10 Schraube M8x10
32
33 FP-300 J ELEKTROINSTALACE ELECTRICAL EQUIPMENT ELEKTROINSTALLATION 1 T6 S1 JP30 Stop tlačítko Stop button Stoptaste 2 K900/VB/TA2/ Motorový spouštěč s kabelem Elektronical switch Klinger Schalter Klinger & Born 3 Krabička mini Mini box Minischachtel 4 17/13x9x8 Gumová průchodka Cable grommet Gummidurchführung 5 2x1 L=1350 Kabel Cable Kabel 6 XCK-A102 Koncový spínač Terminal switch Endschalter 7 FP Vedení Guide Leitung 8 ČSN Matice M4 Nut M4 Mutter M4 9 ČSN Podložka 4,3 Washer 4,3 Scheibe 4,3 10 ČSN Šroub M4x28 Screw M4x28 Schraube M4x28 11 FP Táhlo Rod Schalthebel 12 FP Tyčka Bar Stange 13 GP13,5x12 Matice vývodky 14 FP Patka krytu Cover foot Deceklpratze ČSN 37 Ucpávková vývodka GP13,5x12 Cable grommet Durchführung 16 ČSN Šroub M3x8 Screw M3x8 Schraube M3x8 17 ČSN Šroub M4x10 Screw M4x10 Screw M4x10 18 ČSN Matice M4 Nut M4 Mutter M4
34
Číslo Objednací číslo Název Name Ks 1 B54100001 Šasí Deck 1 2 B54100002 Táhlo zdvihu Height adjustment Pull Rod 1 3 H40-02 Poklice předního kola
1 B54100001 Šasí Deck 1 2 B54100002 Táhlo zdvihu Height adjustment Pull Rod 1 3 H40-02 Poklice předního kola Front Wheel Cover 2 4 B54100004 Šroub M6x14 Screw M6x14 9 5 B54100005 Podložka 6x18x1,5 Washer
Pozice Objednací číslo Název Name Ks Šroub Screw Vodící kolo Pulley Pouzdro Rotational cover guide sheath 1 4
1 819900001 Šroub Screw 1 2 819900002 Vodící kolo Pulley 1 3 819900003 Pouzdro Rotational cover guide sheath 1 4 819900004 Držák krytu kotouče Rotational cover holder 1 5 819900005 Kryt kotouče Rotational
