1 moduly 006 až 010 Moduly zpětné vazby v DCC kolejišti Vytvořil jsem si sadu vlastních modulů pro řešení zpětné vazby v DCC kolejišti. Z praktických důvodů jsem moduly rozdělil na detektory obsazení a zpětné hlášení. Důvod k tomuto rozdělení je celkem jednoduchý - při stavbě kolejiště osazuji rovnou detekci obsazení a pak jí podle potřeb připojuji na modul zpětného hlášení pro analogové automatizace a nebo zpětné hlášení S88 pro počítačové čtení. Dostupné moduly: Detektory (DIGI-CZ 006) Modul S88N (DIGI-CZ 007) Modul pro LED (DIGI-CZ 008) Reléový modul (DIGI-CZ 009) Modul S88N s detektory (DIGI-CZ 010) Detektory obsazení úseků (DIGI-CZ 006) Detektory slouží "jen" pro rozpoznání vlaku na příslušném jednostranně izolovaném úseku. Lze je použít samostatně, pak namísto optočlenu pouze osadíme LED diody. V takovém případě je vhodné snížit velikost rezistorů na 15R. Častěji se však používají ve spojení s některým s dalších modulů. Propojovací plochý vodič by neměl být delší než 20cm, jinak může docházet k přeslechům. Detektory využívají poklesu napětí na diodě, takže jejich zapojením do kolejiště dochází k poklesu DCC napětí v detekovaném úseku zhruba o 1,4V. (tato informace je zásadní zejména pro měřítka Z a menší) Při detekci používají optické oddělení signálu, takže jejich použití je velice bezpečné. Detektory se připojují tak, že do jedné z krajních svorek připojíme signál J ze zesilovače, k ostatním svorkám se pak připojují kolejnice. Dvě svorky J na každém detektoru umožňují řadit detektory "za sebe" = vodič z jednoho detektoru pokračuje do druhého. Pozor v případě zapojování detektoru do oblasti vratné smyčky. Zde dochází k přehazování J a K. V takovém případě použijeme buď jeden detektor pro každou vratnou smyčku, nebo můžeme jeden detektor rozdělit na dvě části. Na následujícím obrázku jsou vyznačena místa 1
2 dělení (na plošném spoji zúžená místa). V místě označeném červeně musíme cestu přerušit vždy, pak máme k dispozici 3 místa označená modře, zde si můžeme vybrat, kolik výstupů budeme potřebovat pro vratnou smyčku a kolik pro ostatní. Pochopitelně pak není možné provádět sériové spojení modulů, ale používáme každý vstup samostatně. Proškrábnutí lze udělat skalpelem, nožem nebo jehlovým pilníkem. B1, B2, B3, B4 B250C1500 small size 1,5A R1, R2, R3, R4 22R or 15R OK1 PC847 or 4x LED X1, X2 ARK300V-3P 3 pin 5,0mm J1 PSH02-05PG 5 pin 2,54mm 2
3 Modul S88 (DIGI-CZ 007) Tento jednoduchý modul slouží pro připojení zpětného hlášení k centrále, nebo počítačovému rozhraní, která využívá rozhraní S88. Rozhraní S88(N) patří k těm jednodušším a nejčastěji používaným. Na modulu je svorka pro externí napájení. Nejedná se ani tak o externí napájení jako o rozšíření napájecích vodičů. V případě, že spojujeme větší množství modulů za sebe, je úbytek napájení dost podstatný a je tedy možné napájení přivádět na několika místech C1, C2, C3 100nF C4 10uF/16V IC1, IC2 CMOS 4044(N) IC3 CMOS 4014(N) R1, R4 10k R2, R3 47k RN1, RN2 RR 4X47K type A T1 BC327 T2, T3 BC337 X5 ARK300V-2P 2 pin 5,0mm J1, J2 PSH02-05PG 5 pin 2,54mm J1-IN, J2-OUT WEBP 8-8 LP RJ-45 3

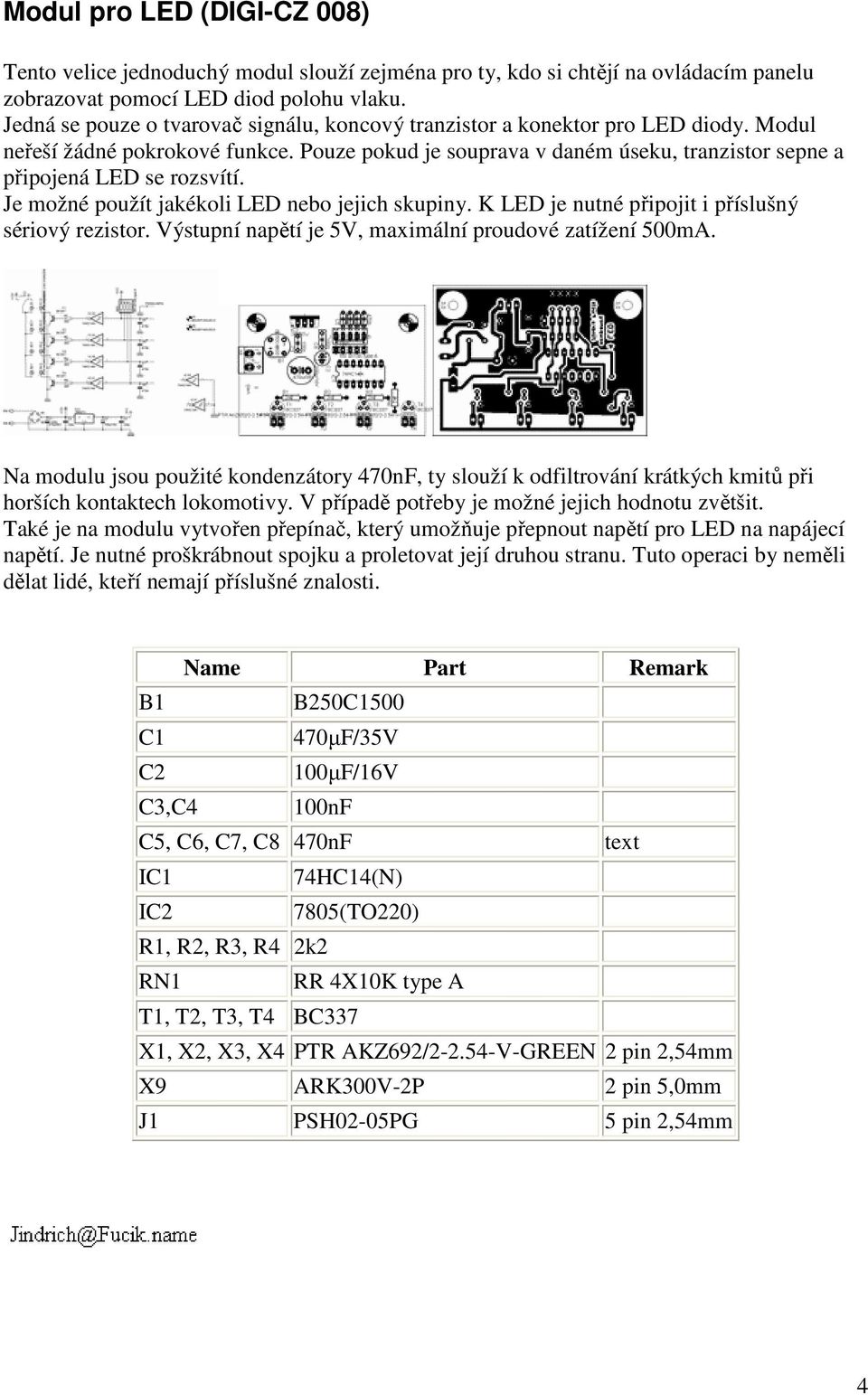

4 Modul pro LED (DIGI-CZ 008) Tento velice jednoduchý modul slouží zejména pro ty, kdo si chtějí na ovládacím panelu zobrazovat pomocí LED diod polohu vlaku. Jedná se pouze o tvarovač signálu, koncový tranzistor a konektor pro LED diody. Modul neřeší žádné pokrokové funkce. Pouze pokud je souprava v daném úseku, tranzistor sepne a připojená LED se rozsvítí. Je možné použít jakékoli LED nebo jejich skupiny. K LED je nutné připojit i příslušný sériový rezistor. Výstupní napětí je 5V, maximální proudové zatížení 500mA. Na modulu jsou použité kondenzátory 470nF, ty slouží k odfiltrování krátkých kmitů při horších kontaktech lokomotivy. V případě potřeby je možné jejich hodnotu zvětšit. Také je na modulu vytvořen přepínač, který umožňuje přepnout napětí pro LED na napájecí napětí. Je nutné proškrábnout spojku a proletovat její druhou stranu. Tuto operaci by neměli dělat lidé, kteří nemají příslušné znalosti. B1 B250C1500 C1 470µF/35V C2 100µF/16V C3,C4 100nF C5, C6, C7, C8 470nF text IC1 74HC14(N) IC2 7805(TO220) R1, R2, R3, R4 2k2 RN1 RR 4X10K type A T1, T2, T3, T4 BC337 X1, X2, X3, X4 PTR AKZ692/ V-GREEN 2 pin 2,54mm X9 ARK300V-2P 2 pin 5,0mm J1 PSH02-05PG 5 pin 2,54mm 4

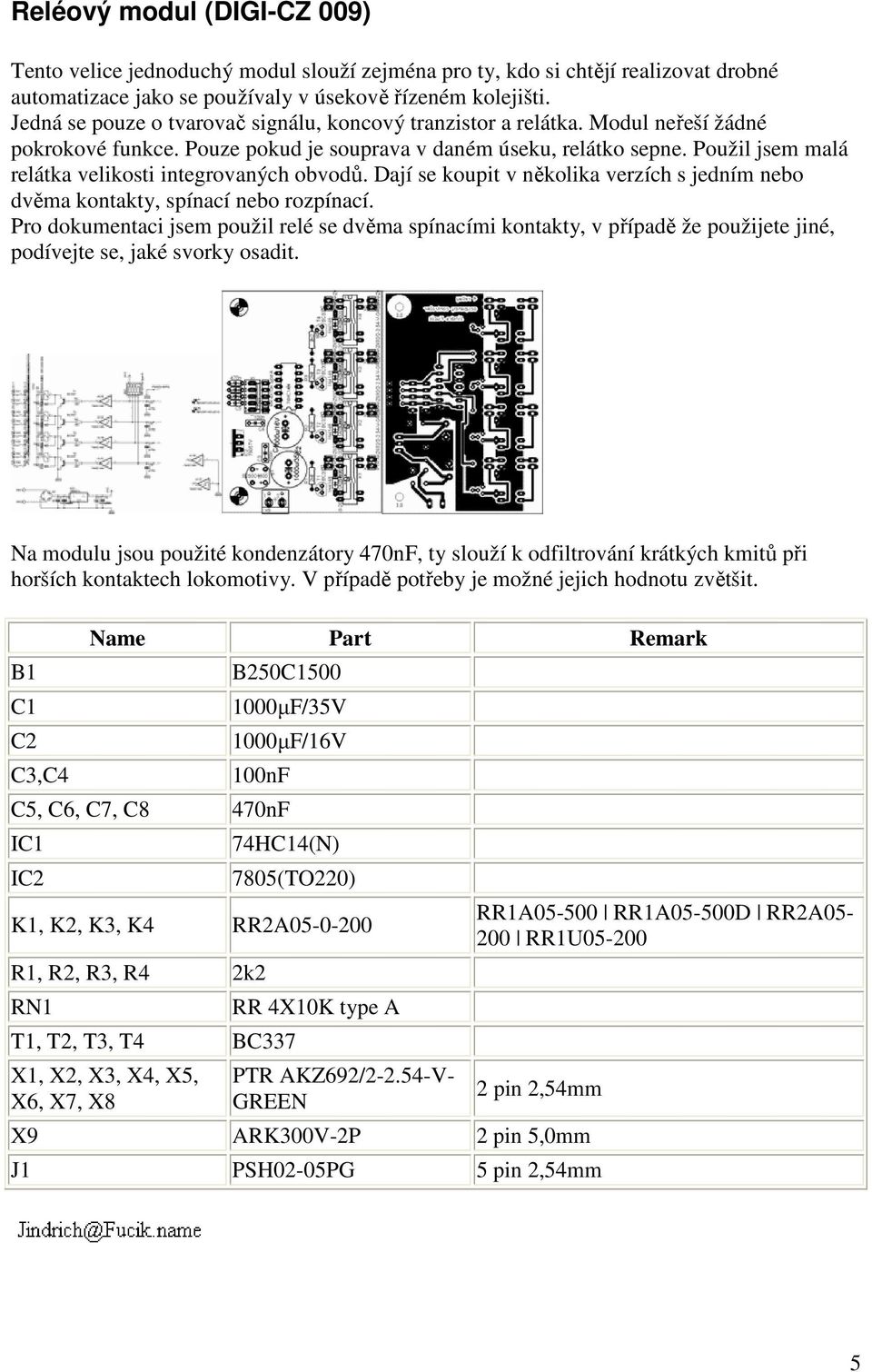

5 Reléový modul (DIGI-CZ 009) Tento velice jednoduchý modul slouží zejména pro ty, kdo si chtějí realizovat drobné automatizace jako se používaly v úsekově řízeném kolejišti. Jedná se pouze o tvarovač signálu, koncový tranzistor a relátka. Modul neřeší žádné pokrokové funkce. Pouze pokud je souprava v daném úseku, relátko sepne. Použil jsem malá relátka velikosti integrovaných obvodů. Dají se koupit v několika verzích s jedním nebo dvěma kontakty, spínací nebo rozpínací. Pro dokumentaci jsem použil relé se dvěma spínacími kontakty, v případě že použijete jiné, podívejte se, jaké svorky osadit. Na modulu jsou použité kondenzátory 470nF, ty slouží k odfiltrování krátkých kmitů při horších kontaktech lokomotivy. V případě potřeby je možné jejich hodnotu zvětšit. B1 C1 C2 C3,C4 B250C µF/35V 1000µF/16V 100nF C5, C6, C7, C8 470nF IC1 IC2 74HC14(N) 7805(TO220) K1, K2, K3, K4 RR2A R1, R2, R3, R4 2k2 RN1 T1, T2, T3, T4 BC337 X1, X2, X3, X4, X5, X6, X7, X8 RR 4X10K type A PTR AKZ692/ V- GREEN RR1A RR1A05-500D RR2A RR1U pin 2,54mm X9 ARK300V-2P 2 pin 5,0mm J1 PSH02-05PG 5 pin 2,54mm 5
6 Modul S88 s detektory (DIGI-CZ 010) Tento jednoduchý modul kombinuje na jedné desce plošných spojů modul detektorů a zároveň modul zpětného hlášení z předchozích bodů. Na modulu sou také zúžená místa pro rozdělení modulu na části, stejně jako u modulu detektorů. B1, B2, B3, B4, B5, B6, B7, B8 B250C1500 small size 1,5A C1, C2, C3 100nF C4 10uF/16V IC1, IC2 CMOS 4044(N) IC3 CMOS 4014(N) R1, R4 10k R2, R3 47k R7, R8, R9, R10, R11, R12, R13, R14 15R or 22R RN1, RN2 RR 4X47K type A T1 BC327 T2, T3 BC337 X1, X4 ARK300V-3P 3 pin 5,0mm X2, X3, X5 ARK300V-2P 2 pin 5,0mm J1-IN, J2-OUT WEBP 8-8 LP RJ-45 6
