1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: ESIII Převodníky Nikobusu Obor: Elektrikář - silnoproud Ročník: 3. Zpracoval(a): Josef Dulínek Střední průmyslová škola Uherský Brod, 2010

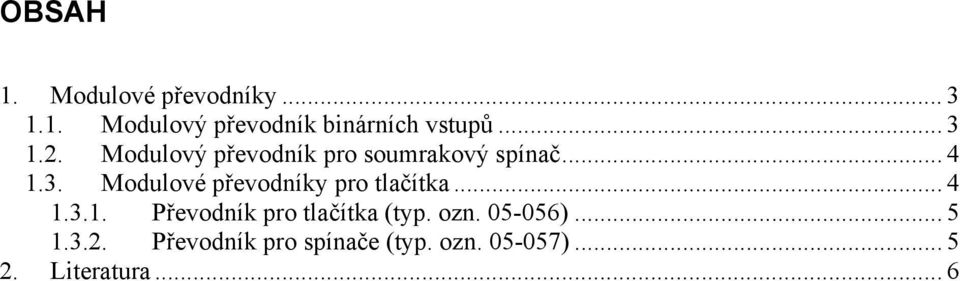

2 OBSAH 1. Modulové převodníky Modulový převodník binárních vstupů Modulový převodník pro soumrakový spínač Modulové převodníky pro tlačítka Převodník pro tlačítka (typ. ozn ) Převodník pro spínače (typ. ozn ) Literatura... 6

3 1. Modulové převodníky 1.1. Modulový převodník binárních vstupů Modul binárních vstupů má 4 vstupy pro bezpotenciálové kontakty (stav kontaktu se snímá napětím 5 V). Ke každému vstupu je přiřazen přepínač 0 AUT - I a indikační LED. Při zapnutí nebo rozepnutí kontaktu se vyšle na sběrnici zpráva ZAP nebo VYP. Zapnutí nebo rozepnutí kontaktu může být v systému Nikobus přiřazena libovolná funkce. Modul binárních vstupů se připojuje na sběrnici Nikobus přes modulový převodník (05-055), z kterého je také napájen. Modul je propojen s převodníkem 10pólovým konektorem na boční stěně přístrojů. Typickými aplikacemi jsou: kontakty z telefonního rozhraní, z alarmových systémů, signální kontakty, kontakty z ovladačů žaluzií aj. V systému Nikobus se při programování spínací, roletové nebo žaluziové jednotky přiřadí jednotlivým vstupům modulu funkce obdobným způsobem jako u sběrnicových tlačítek: v příslušném kroku programování se místo tlačítka přepne přepínač příslušného vstupu z polohy 0 do polohy I a pak do polohy AUT. Při programování na začátku je přepínač v poloze 0. Přepínači na přední straně přístroje lze jednotlivé vstupy trvale zapnout (I) nebo vypnout (0). V poloze přepínače AUT je vstup řízen připojeným kontaktem. Modul vyšle při zapnutí zprávu ZAP, při rozepnutí zprávu VYP. Technické údaje: Napájení: z modulového převodníku Počet binárních vstupů: 4 Snímací napětí na vstupech: 5 V DC Délka vedení na vstupu: max. 30 m Teplota okolí (provozní): 0 až 50 C Rozměry: šířka 2 TE, v x š x h 45 (88) x 35 x 68 mm

4 1.2. Modulový převodník pro soumrakový spínač Modulový převodník pro montáž na lištu DIN, s bočním 10pólovým konektorem pro připojení soumrakového spínače, spínacích hodin nebo modulu binárních vstupů. Převodník převádí spínací signály těchto přístrojů na zprávu, kterou vysílá na sběrnici Nikobus. Převodník slouží i pro napájení těchto přístrojů. Boční 10pólový konektor na levé straně slouží pro připojení uvedených přístrojů. Převodník má 4 vstupní kanály, což umožňuje připojení modulových přístrojů v různých kombinacích např.: 1 x 2kanálové spínací hodiny a 2 x soumrakový spínač, nebo 2 x 2kanálové spínací hodiny, nebo 1 x 4kanálové spínací hodiny apod. Technické údaje: Rozměry: 2 TE (17,5 mm); š x v x h 35 x 45 (82) x 68 mm Napájení: 230 VAC, 1 W 1.3. Modulové převodníky pro tlačítka Systém Nikobus nabízí tyto převodníky pro začlenění externích snímačů a detektorů s bezpotenciálovými kontakty, které nejsou standardními výrobky systému Nikobus. Na svorky převodníku se připojí bezpotenciálové kontakty externích senzorů. Jsou to různé detektory pohybu, dveřní nebo okenní spínače, kontakty garážových vrat, bran, detektory rozbití skla, soumrakové spínače, spínací hodiny a časová relé, snímače větru, termostaty,

5 vnější (signalizační) kontakty alarmů, vytápěcích soustav, klimatizací, čističek ap. Všechny tyto spínače lze jednoduše začlenit do systému Nikobus Převodník pro tlačítka (typ. ozn ) Převodník převádí sepnutí vnějšího tlačítkového kontaktu (tlačítkového vypínače) na zprávu po sběrnici Nikobus. Zpráva se vysílá po dobu sepnutí kontaktu tlačítka, maximálně však po dobu 8 s. Převodník má 2 vstupy pro 2 bezpotenciálové kontakty a 1 výstup na sběrnici BUS Převodník pro spínače (typ. ozn ) Převodník převádí sepnutí vnějšího kontaktu spínače na zprávu po sběrnici Nikobus. Při sepnutí kontaktu se po dobu 300 ms vysílá zpráva ZAP. Při rozepnutí kontaktu se po dobu 300 ms vysílá zpráva VYP. Mezi přepnutím kontaktu musí být přestávka minimálně 200 ms. Převodník má 1 vstup pro 1 bezpotenciálový kontakt a 1 výstup na sběrnici. Převodník je napájen po sběrnici (není nutný externí napájecí zdroj). Převodník se používá pro tlačítka a spínače s občasným přepnutím (např. dveřní spínač). Převodník má tvar desky s plošnými spoji a s vyvedenými vývody. Při montáži se jednoduše vloží do instalační krabice nebo do přístroje.

6 2. Literatura CD firmy MOELLER: Technické a projekční podklady 2/2006: Radiofrekvenční systém; Sběrnicový systém Nikobus
