1 PROJEKČNÍ PODKLADY - KOTLE NA TUHÁ PALIVA S AUTOMATICKÝM PŘIKLÁDÁNÍM DO VÝKONU 50 kw. 1 ÚVOD 4 2 SPOLEČNÉ POŽADAVKY NA INSTALACI A PROVOZ Paliva Požadavky na otopný systém Odvod spalin Připojení k elektrické síti Instalace kotle vzhledem k požárním předpisům Pojistné ventily Expanzní nádoby Expanzní nádoba pro otopný systém a akumulační nádrž Expanzní nádoba pro zásobníkový ohřívač TV Akumulační nádoba a zásobníkový ohřívač TV ZÁKLADNÍ ÚDAJE KOTLŮ EKORET SAPHIR Technické údaje kotle EKORET SAPHIR Konstrukce kotle EKORET SAPHIR Hlavní rozměry kotle EKORET SAPHIR, instalace VULCANUS Technické údaje kotle VULCANUS Konstrukce kotle VULCANUS Hlavní rozměry kotle VULCANUS, instalace HERCULES DUO Technické údaje kotle HERCULES DUO Konstrukce kotle HERCULES DUO Hlavní rozměry kotle HERCULES DUO, instalace WOODPELL Technické údaje kotle WOODPELL Konstrukce kotle WOODPELL Hlavní rozměry kotle WOODPELL, instalace VIADRUS HERCULES ECO Technické údaje kotle VIADRUS HERCULES ECO Konstrukce kotle VIADRUS HERCULES ECO Hlavní rozměry kotle VIADRUS HERCULES ECO, instalace 30 Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 1

2 3.6 VIADRUS HERCULES Green Eco Therm Technické údaje kotle HERCULES Green Eco Therm Konstrukce kotle HERCULES Green Eco Therm Hlavní rozměry kotle HERCULES Green Eco Therm XS, instalace 34 4 PŘÍKLADY DOPORUČENÝCH ZAPOJENÍ - POPIS Všeobecné informace Varianty Z1 až Z Varianty A - K Potrubí a armatury Dimenze potrubí, armatur a oběhových čerpadel primárního okruhu Termostatické směšovací ventily Oběhová čerpadla topných okruhů, směšovací ventily Kombinace s dalšími zdroji tepla Kombinace se solárním systémem Kombinace se zdrojem tepla na tuhá paliva Kombinace s tepelným čerpadlem, elektrokotlem Legenda potrubí, značky a symboly ve schématech Příklady doporučených zapojení - hydraulická schémata Z1... Varianta s čerpadlovým topným okruhem, bez ohřevu TV, všechny typy kotlů Z2... Varianta se směšovaným topným okruhem, bez ohřevu TV, kotle EKORET SAPHIR, VULCANUS Z3... Varianta s čerpadlovým topným okruhem, s ohřevem TV, kotle EKORET SAPHIR, VULCANUS, HERCULES DUO Z4... Varianta se směšovaným topným okruhem, s ohřevem TV, kotle EKORET SAPHIR, VULCANUS Z5... Varianta se směšovaným topným okruhem, s ohřevem TV v kombinaci se solárním ohřevem, kotle EKORET SAPHIR, VULCANUS Z6... Varianta s čerpadlovým topným okruhem, s ohřevem TV - 2 čerpadla, kotel WOODPELL Z7... Varianta s čerpadlovým topným okruhem, s ohřevem TV kotle HERCULES Green EcoTherm, VIADRUS HERCULES ECO A... Varianta se 3 směšovanými topnými okruhy, bez ohřevu TV B... Varianta se 3 směšovanými topnými okruhy, s ohřevem TV C... Varianta se 3 směšovanými topnými okruhy, s ohřevem TV v kombinaci se solárním ohřevem D... Varianta s akumulační nádrží, se 2 směšovanými topnými okruhy, s odděleným ohřevem TV, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev E... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev s volitelným upřednostněním ohřevu TV F... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, okruh ohřevu bazénu, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev ÚV + TV, solární ohřev bazénu 53 Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 2

3 G... Varianta s akumulační nádrží, se 2 směšovanými topnými okruhy, s odděleným ohřevem TV, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev rozdělený na 2 pole H... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev rozdělený na 2 pole I... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - tepelné čerpadlo (elektrokotel), solární ohřev s volitelným upřednostněním ohřevu TV J... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 3 směšovanými topnými okruhy, přídavný zdroj tepla - tepelné čerpadlo (elektrokotel), solární ohřev K... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 3 směšovanými topnými okruhy, okruh ohřevu bazénu, přídavný zdroj tepla - tepelné čerpadlo (elektrokotel), solární ohřev ÚV + TV, solární ohřev bazénu Schémata elektro zapojení k jednotlivým hydraulickým schématům Z1... elektro schéma Z2... elektro schéma Z3... elektro schéma Z4 a Z5... elektro schéma (Z5 zde totožné s Z4, solární ohřev je řízen autonomně) Z6... elektro schéma Z7... elektro schéma A... elektro schéma B... elektro schéma C... elektro schéma D... elektro schéma E... elektro schéma F... elektro schéma G... elektro schéma H... elektro schéma I... elektro schéma J... elektro schéma K... elektro schéma 82 Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 3

4 1 Úvod Projekční podklady jsou zpracovány pro litinové kotle VIADRUS na tuhá paliva s automatickým přikládáním a s výkonem do 50 kw. Jsou určeny pro vytápění rodinných domů, provozoven, rekreačních zařízení apod. Kotle na více druhů paliv s modulací výkonu a ekvitermním řízením vytápění Kotle jsou osazené řídící elektronikou SAPHIR firmy Siemens, která přímo umožňuje jednookruhové ekvitermní řízení vytápění s vazbou na vnitřní teplotu pomocí čidla venkovní teploty a prostorového termostatu. Řízení vytápění je prováděno pomocí směšovacího ventilu se servopohonem, spínáním kotle a modulací jeho výkonu. Elektronika kotle řídí rovněž ohřev TV v zásobníkovém ohřívači. EKORET SAPHIR 15 a EKORET SAPHIR 25 Kotel na více druhů paliva s automatickým přikládáním, spalující černé uhlí, hnědé uhlí a pelety. Vyrábí se ve dvou velikostech: Saphir 15 s modulovaným výkonem 4,5-15 kw, účinnost až 83,2% pro černé uhlí, 84,3% pro hnědé uhlí, 84,7% pro pelety. Saphir 25 s modulovaným výkonem 7,0-22 kw, účinnost až 86,4% pro černé uhlí, 87,8% pro hnědé uhlí, 86,6% pro pelety. VULCANUS 4 čl., 5 čl. 6. čl. 7. čl. Kotel na více druhů paliva s automatickým přikládáním, spalující černé uhlí, hnědé uhlí a pelety. Vyrábí se ve čtyřech velikostech; od nejmenšího 4 článkového s modulovaným výkonem 6,0-20 kw a účinností až 84,2% pro černé uhlí, 83,1% pro hnědé uhlí, 87,3% pro pelety, po největší 7 článkový s modulovaným výkonem 10,5-35 kw a účinností až 87% pro černé uhlí, 89% pro hnědé uhlí, 87,5% pro pelety. Kotle na více druhů paliv s pevně nastavitelným výkonem Řídící elektronika umožňuje jednookruhové řízení vytápění pomocí prostorového termostatu. Řízení vytápění je prováděno spínáním chodu kotle. Výkon kotle je pevně nastavitelný v rozsahu cca % HERCULES DUO 4 čl., 5 čl. 6. čl. 7. čl. Kotel na více druhů paliva s automatickým přikládáním, spalující černé uhlí, hnědé uhlí a pelety. Vyrábí se ve čtyřech velikostech; od nejmenšího 4 článkového s nastavitelným výkonem 6,0-20 kw a účinností až 84,2% pro černé uhlí, 83,1% pro hnědé uhlí, 87,3% pro pelety, po největší 7 článkový s nastavitelným výkonem 10,5-35 kw a účinností až 87% pro černé uhlí, 89% pro hnědé uhlí, 87,5% pro pelety. Přestavbová sada kotle HERCULES U 26 Pomocí této sady lze provést přestavbu na automatický kotel pro více druhů paliva. K dispozici jsou sady pro kotle 4-7 článků. Parametry pak odpovídají automatickému kotli HERCULES DUO. Kotle na dřevní pelety WOODPELL 5 a WOODPELL 7 Kotel na pelety s automatickým přikládáním a automatickým elektrickým zapalovacím zařízením. Ovládací automatika umožňuje řídit ohřev TV v zásobníkovém ohřívači. Kotel se vyrábí ve dvou velikostech: Woodpell 5 - výkon nastavitelný v rozsahu 5,8-16 kw, účinnost až 85 % a Woodpell 7 - výkon nastavitelný v rozsahu 7,6-25 kw, účinnost až 84,9 %. VIADRUS HERCULES ECO 5 čl. a 10 čl., Kotel na pelety s automatickým přikládáním. Vyrábí se ve dvou velikostech: VIADRUS HERCULES ECO 5 čl. - výkon nastavitelný v rozsahu 7-24 kw, účinnost až 86,5 % a VIADRUS HERCULES ECO 10 čl. - výkon nastavitelný v rozsahu kw, účinnost až 87,3 %. HERCULES Green Eco Therm 25 kw a 32 kw v provedení Senior a Junior Kotel na pelety s automatickým přikládáním a automatickým elektrickým zapalovacím zařízením. Vyrábí se ve dvou velikostech: HERCULES Green Eco Therm 25 kw - výkon nastavitelný v rozsahu 7,5-25 kw, účinnost až 86,8 % a HERCULES Green Eco Therm 32 kw - výkon nastavitelný v rozsahu 9,6-32 kw, účinnost až 87,9 %. Kotle Senior jsou osazeny automatikou bez modulace výkonu, kotle Junior jsou osazeny automatikou s modulací výkonu při dosažení nastavené teploty. Přestavbová sada kotle HERCULES U 22 Pomocí této sady lze kotel přestavět na peletky. K dispozici jsou sady pro kotle 5-7 článků. Parametry sestavy pak odpovídají kotlům WOODPELL nebo HERCULES Green Eco Therm, dle použité sady. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 4

5 2 Společné požadavky na instalaci a provoz Kotel smí instalovat firma s platným oprávněním provádět jeho instalaci. Jeho uvedení do provozu a následnou údržbu smí provádět pouze firma s oprávněním výrobce kotle. Na instalaci musí být zpracován projekt dle platných předpisů. Dopravu kotle do kotelny lze provést v rozloženém stavu, od kotlového litinového tělesa lze též demontovat podstavec. (Pozn. Kotle pouze na peletky podstavec nemají.) Je-li kotel umístěn ve sklepě, doporučujeme jej postavit na podezdívku vysokou minimálně 50 mm. Kotel musí stát vodorovně. Veškeré díly (kotlové těleso, podstavec) jsou izolovány zdravotně nezávadnou minerální izolací, která snižuje ztráty sdílením tepla do okolí. Plášť kotle je barevně upraven kvalitním komaxitovým nástřikem. Kotel musí být osazen zařízením - termostatickou směšovací armaturou - pro udržování teploty vratné vody na hodnotě min. 45 C. U kotlů na více druhů paliva (se šnekovým podavačem) je směšovací armatura součástí základní dodávky kotle. Ke kotlům o výkonu od 25 kw je dodávána směšovací armatura s teplotou vratné vody 50 C. Ke kotlům, určeným pouze pro provoz na peletky, je nutno směšovací termostatickou armaturu dokoupit samostatně, případně zajistit teplotu vratné vody nadřazenou automatikou. 2.1 Paliva Důležitým prvkem pro provoz kotle s automatickým přikládáním je použití správného paliva. Hodnoty spalování a výkonu, které jsou uvedeny v tabulkách jednotlivých kotlů, byly dosaženy při měření v SZÚ. Při zkouškách byla použita předepsaná paliva těchto parametrů: zrnitost 5-25 mm doporučená výhřevnost > 15 MJ. kg -1 popelnatost max. 15 % obsah vody max. 12 % (černé uhlí, dřevní pelety), max. 20 % (hnědé uhlí) % (dřevo) obsah prchavé hořlaviny % teplota deformace popela tavením > 1150 C nízká spékavost, malá bobtnatost Pelety musí vyhovovat alespoň jedné z následujících směrnic či norem: Směrnice č MŽP ČR DIN ÖNORM M 7135 Předepsaná zrnitost pelet 6 až 8 mm Obsah vody v palivu max. 12 %. Obsah popele max. 1,5 % Výhřevnost MJ.kg -1 Špatná kvalita paliva může výrazně negativně ovlivnit výkon a emisní parametry kotle. Palivo Druh paliva Zrnitost [mm] Výhřevnost [MJ.kg -1 ] Černé uhlí Hrášek Hnědé uhlí Ořech ,5 19,5 Biomasa Dřevěné pelety Ø Předepsané palivo hnědé uhlí (automatický provoz) Palivo Tříděné hnědé uhlí z Dolů Bílina (úpravna uhlí Ledvice) ořech 2 Zrnitost [mm] Výhřevnost [MJ.kg -1 ] ,6 Obsah popele [%] 9,8 (v bezvodém stavu) Obsah vody [%] max. 20 Obsah síry [%] Měrná sirnatost [g/mj] Obsah dehtu v sušině [%] Obsah dehtu v hořlavině [%] 0,77 0,44 15,1 15,71 pro správné spalování v kotli je nutno používat palivo suché. Výrobce doporučuje skladovat palivo ve sklepních prostorech nebo minimálně pod přístřeškem, je vyloučeno palivo ukládat za kotel a také je skladovat vedle kotle ve vzdálenosti menší než 400 mm, výrobce doporučuje dodržovat vzdálenost mezi kotlem a palivem min mm, nebo umístit palivo do jiné místnosti, než je instalován kotel. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 5

6 2.2 Požadavky na otopný systém Otopný systém musí být napuštěn vodou, která splňuje požadavky ČSN a zejména její tvrdost nesmí přesáhnout požadované parametry. Výrobce nedoporučuje použití nemrznoucí směsi. Doporučené hodnoty Tvrdost mmol/l 1 Ca 2+ mmol/l 0,3 Koncentrace celkového Fe + Mn mg/l doporučená hodnota 0,3 Optimální podmínky pro provoz jsou při uzavřené soustavě, osazené tlakovou expanzní nádobou s membránou. Otopnou soustavu je nutno důkladně propláchnout, aby došlo k vyplavení všech nečistot. Voda z kotle a otopného systému se nesmí odebírat k použití. Pokud je otopný systém připojen pevným potrubím na zdroj pitné vody pro doplňování vody do systému, musí být připojení provedeno přes speciální oddělovací armaturu (zde nepostačuje zpětný ventil). Nesmí dojít ke znečištění pitné vody zpětným únikem ze systému ÚV. Doplňovat vodu je možno pouze do vychlazeného kotle. Při napojení na systém musí být v nejnižším místě, a co nejblíže kotle, umístěn vypouštěcí kohout. 2.3 Odvod spalin Na odvod spalin jsou u všech automatických kotlů na tuhá paliva kladeny mimořádné požadavky. Na rozdíl od kotlů na tuhá paliva s ručním přikládáním zde dochází k mnohem častějšímu cyklování. Při startu kotle do vychlazeného komína dochází ke tvorbě kondenzátu a jeho stékání po stěnách komína. Při krátké době chodu kotle se komín nestačí prohřát. V případě provozu kotle na snížený výkon je popsaný stav ještě výraznější. Připojení kotle na odtah spalin je nutno provést jako podtlakové, viz minimální komínový tah, uvedený v tabulkách technických parametrů jednotlivých kotlů. Současně může dojít v místě připojení komína k přetlaku spalin, který je vyvozen ventilátorem hořáku. Spalinová cesta musí být těsná, v tzv. mokrém provedení pro kondenzační provoz. Materiál určuje ČSN Předepsaným materiálem je zde nerezová ocel dle ČSN EN , materiál minimální tl. 0,8 mm, nebo materiál minimální tl. 1,0 mm. (Minimální tl. zde uvedené jsou vyšší, než předepisuje citovaná ČSN. Důvodem doporučení jsou zkušenosti z výroby a provozu komínových těles.) Zanedbáním výše uvedeného dochází dříve nebo později k poškození komínového tělesa. Dimenzování komína je zapotřebí provést dle místních podmínek s ohledem na výkon kotle, výšku a způsob vyústění komína, nadmořskou výšku objektu. Do kotelny musí být zajištěn přívod vzduchu. Dimenzování lze provést s využitím programů Protech nebo Aladin. Odborné kominické firmy je obvykle používají. Dimenzování spalinové cesty se provádí na minimální předepsaný tah, uvedený v tabulce u každého kotle. V praxi pak často dochází, zejména u vyšších komínů a v období velkých mrazů, k výraznému navýšení tahu komína. Uvedená skutečnost má za následek změnu spalovacích poměrů v topeništi, kterým pak prochází větší množství vzduchu, než je potřebné pro spalování. Tímto dochází ke snížení účinnosti kotle, poněvadž se přebytečný vzduch pouze ohřívá a následně odchází do komína. Řešením je instalace regulátoru tahu. Regulátor tahu není dodávkou fy. VIADRUS. Lze jej objednat např. od fy. Darco, fy. Haas + Sohn nebo od fy. Esreko. Dimenze regulátoru tahu postačuje obvykle cca 3/4 dimenze průměru odtahu spalin. Regulátor se montuje na kouřovod, případně do komína, vždy však v místnosti kotelny. Regulátor tahu se seřizuje pomocí tahoměru na hodnotu o 3-4 Pa vyšší, než je předepsaný tah komína (provádí obvykle kominík). Při překroční tahu se postupně otevírá klapka regulátoru a tímto se připouští do komína přídavný vzduch. Následkem toho se tah v komínu sníží. Regulátor pracuje spojitě, bez potřeby další energie. Regulátor tahu je doporučeným příslušenstvím, není přímo předepsán. V případě výrazných změn tahových poměrů v komínovém tělese, kdy by mohlo v extrémním případě docházet až k odtržení plamene, je montáž regulátoru tahu spolehlivým řešením. V případě, že komín není proveden z nerezové oceli, pomáhá instalace regulátoru tahu k ochraně horní části komínového tělesa. V přestávkách mezi vytápěním je regulátorem tahu přiváděn do zahřátého komína vzduch, který se v dolní části komína ohřeje a pomáhá vysušovat horní část, tím zabraňuje jeho provlhčení. V případě připojení více spotřebičů na jeden komínový průduch v různých místnostech nesmí být regulátor tahu použitý. Před uvedením kotle do provozu musí být vystavena revizní zpráva spalinových cest. Revizi spalinové cesty provádí odborně způsobilá osoba, která je držitelem živnostenského oprávnění v oboru kominictví, a která je zároveň revizním technikem. Kontrola se pak provádí každoročně. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 6

7 2.4 Připojení k elektrické síti Pro provoz kotle je nutné připojení na síť NN V / 50 Hz. Kotel se připojuje k el. síti pevně připojeným pohyblivým přívodem, ukončeným normalizovanou vidlicí (zástrčkou). Ochrana proti úrazu elektrickým proudem musí být zabezpečena dle platných ČSN EN (jejich soupis viz Návod k obsluze kotle). 2.5 Instalace kotle vzhledem k požárním předpisům Při instalaci a užívání kotle musí být dodrženy všechny požadavky ČSN Umístění na podlaze z hořlavého materiálu kotel postavit na nehořlavou, tepelně izolující podložku přesahující půdorys kotle na stranách o 20 mm. 2. Bezpečná vzdálenost od hořlavých hmot: při instalaci i při provozu kotle je nutno dodržovat bezpečnou vzdálenost 200 mm od hořlavých hmot stupně hořlavosti A1, A2, B a C (D); pro lehce hořlavé hmoty stupně hořlavosti E (F), které rychle hoří a hoří samy i po odstranění zdroje zapálení (např. papír, lepenka, kartón, asfaltové a dehtové lepenky, dřevo a dřevovláknité desky, plastické hmoty, podlahové krytiny) se bezpečná vzdálenost zdvojnásobuje, tzn. na 400 mm; bezpečnou vzdálenost je nutné zdvojnásobit také v případě, kdy třída reakce na oheň není prokázána. Tabulka stavebních hmot podle třídy reakce na oheň Třída reakce na oheň Příklady stavebních hmot a výrobků zařazené do třídy reakce na oheň (výběr z ČSN EN A1) A1 nehořlavé žula, pískovec, betony, cihly, keramické obkládačky, malty, protipožární omítky, akumin, izumin, heraklit, lignos, desky a čedičové plsti, desky ze skelných A2 nesnadno hořlavé vláken, B těžce hořlavé dřevo bukové, dubové, desky hobrex, překližky, werzalit, umakart, sirkolit, dřevo borové, modřínové, smrkové, dřevotřískové a korkové desky, pryžové C(D) středně hořlavé podlahoviny, E (F) lehce hořlavé asfaltová lepenka, dřevovláknité desky, celulózové hmoty, polyuretan, polystyrén, polyethylen, PVC, 2.6 Pojistné ventily Na výstupní straně kotle musí být osazen pojistný ventil (mimo případ, kdy je pojistné potrubí zavedeno do otevřené expanzní nádrže). Pojistný ventil je zde zabezpečovacím zařízením dle ČSN Maximální vzdálenost umístění pojistného ventilu od kotle je nejvýše 20 x DN výstupního potrubí od hrdla napojení na kotel, tzv. pojistné místo. Mezi kotlem a pojistným ventilem nesmí být osazena uzavírací armatura. Pojistný ventil musí být schválen autorizovanou osobou (zkušebnou). Prakticky u všech předmětných kotlů vyhovuje pro přetlak od 180 kpa pojistný ventil DUCO 1/2 x 1/2, pouze u kotle VIADRUS HERCULES ECO 10 čl. s výkonem 42 kw, je pro přetlak 180 kpa nutno použít typ DUCO 3/4 x 1. Pro jiné typy pojistných ventilů než DUCO je zapotřebí dimenzi přepočíst podle níže uvedeného vztahu, pro dimenzování nutno znát α V a A o. Dimenzování pojistných ventilů musí být provedeno na sytou páru dle vzorce: A o = ( Φ P ) / ( α V. K) A o... průtočný průřez sedla pojistného ventilu [mm 2 ] Φ P... pojistný výkon [kw] α V... výtokový součinitel pojistného ventilu [ - ] K... konstanta pro sytou páru [kw. mm -2 ] 0,91 kw. mm -2 pro 180 kpa, 1,12 kw. mm -2 pro 250 kpa, 1,26 kw. mm -2 pro 300 kpa, 1,55 kw. mm -2 pro 400 kpa, V pojistném místě musí být rovněž osazen tlakoměr a teploměr, pokud tyto nejsou osazeny v kotli, jako je tomu u kotle WOODPELL, VIADRUS HERCULES ECO a HERCULES Green Eco Therm. Doporučuje se zde osadit také odvzdušňovací automat. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 7

8 Průměr pojistného potrubí všech kotlů je DN 25. Praktický význam má pro připojení otevřené expanzní nádoby. Pokud je pojistný ventil osazen přímo na výstupním potrubí v pojistném místě, jedná se o připojení bez pojistného potrubí a rozhoduje dimenze pojistného ventilu. Průměr expanzního potrubí udává minimální průměr potrubí pro připojení tlakové expanzní nádoby a pro všechny uvedené kotle postačuje DN 15. V případně otevřené expanzní nádoby na vratné potrubí (jako další přívod mimo pojistné potrubí) je průměr expanzního potrubí cca o 1 dimenzi větší (ČSN EN DN exp. = odmocnina výkonu) Pojistným ventilem musí být rovněž opatřena akumulační nádrž, tento je nutno dimenzovat na součtový výkon zde osazených zdrojů tepla. Prakticky se jedná o výkon solárního systému a topné elektrické vložky. Výkon solárního systému je součinem špičkového výkonu kolektoru / m 2 a plochy kolektorového pole. Pojistným ventilem musí být rovněž osazen zásobníkový ohřívač TV. Tento bývá obvykle součástí dodávky výrobce zásobníkového ohřívače jako kombinovaný pojistný a zpětný ventil. 2.7 Expanzní nádoby Expanzní nádoba pro otopný systém a akumulační nádrž Doporučuje se používat, pokud to lze, tlakové expanzní nádoby s membránou, kde nedochází ke styku teplonosného média (vody) s okolním vzduchem. Dimenzování nádrže se provádí dle hydraulické výšky, vytápěcí teploty a objemu vody v systému. Expanzní nádoba tvoří v systému ÚV tzv. nulový bod, proto má být vždy připojena na straně sání oběhového čerpadla. V opačném případě oběhové čerpadlo svou výtlačnou výškou snižuje tlak v systému. Připojení expanzní nádoby se provádí potrubím o minimálním vnitřním průměru dle tabulky v předchozím oddíle. Expanzní nádoba musí být chráněna pojistným ventilem s otevíracím přetlakem rovným maximálně konstrukčnímu tlaku expanzní nádoby. Ochranou se zde rozumí osazením pojistného ventilu na možný zdroj tlaku v otopné soustavě. Možným zdrojem tlaku je kotel, akumulační nádrž nebo zásobníkový ohřívač TV s elektrickou vložkou, solárním, či jiným ohřevem. Možným zdrojem tlaku je i doplňování vody do sytému z vodovodního řadu. Z uvedeného vyplývá, že na úseku od napojení expanzní nádoby do systému k pojistnému ventilu nesmí být osazena uzavírací armatura. Pro potřeby kontroly a nastavení tlaku v nádobě se osazuje uzavírací armatura před expanzní nádobou. Za uzavírací armaturou (směrem k expanzní nádobě) již není žádný zdroj tlaku. Uzavírací armatura je na straně nádoby osazena výpustným kohoutem. Při dimenzování tlakové expanzní nádoby je zapotřebí mít na zřeteli skutečnost, že pokud dosáhne součin objemu nádrže [L] a jejího konstrukčního tlaku [MPa] hodnoty 10 a více, jedná se již o vyhrazené tlakové zařízení, tzv. TNS (tlakovou nádobu stabilní). Tato pak podléhá ročním revizím, musí být občasně obsluhována osobou s platným osvědčením, požaduje se rovněž vedení provozního deníku. Proto je velmi vhodné se výše uvedenému vyhnout, i za cenu osazení několika samostatných menších expanzních nádob. Velikosti expanzní nádoby (VN) závisí na množství vody v systému, hydrostatické výšce, otevíracím přetlaku pojistného ventilu (p e ), rozdílu teplot mezi maximální a minimální střední teplotou vody, požadované minimální vodní rezervě. Minimální vodní rezerva (Vv) musí být min. 0,5% z celkového objemu soustavy, minimálně alespoň 3 L. Minimální tlak vody v systému ÚV a plnicí tlak expanzní nádoby na straně plynu se nastavuje podle hydrostatického tlaku v systému, respektive podle jeho výšky. Minimální přetlak plynu v prázdné expanzní nádobě volíme o 0,03 MPa vyšší, jako je hydrostatický tlak v systému. Minimální tlak vody v systému ÚV volíme minimálně o 0,06 MPa (6 m vodního sloupce) vyšší, než je hydrostatický tlak v systému. Pokud nám to velikost expanzní nádoby umožňuje, volíme minimální tlak vody v systému přiměřeně vyšší, snižují se tím nároky na četnost kontrol stavu vody a tlaku v expanzní nádrži a doplňování do systému. Expanzní objem soustavy (Ve) se vypočte jako součin objemu vody v soustavě (VA) a roztažnosti vody (e). Pro střední teplotu 80 C koef. e = 0,0287, pro 60 C koef. e = 0,0168, pro 40 C koef. e = 0,0074. Velikost expanzní nádoby VN = (Vv + Ve) x Df Df... tlakový faktor Df = (p e + 1) / (p e - p 0 ) hodnoty p e, p 0 dosazovány v barech, relativní přetlak oproti atmosférickému tlaku. Pro aplikace v běžných rodinných domcích, kde není nainstalována akumulační nádrž, dostačuje s rezervou expanzní nádoba o objemu 25 L. Při konstrukčním tlaku 0,3 MPa nádrž splňuje podmínku součinu objemu a tlaku do hodnoty 10. Větší vodní rezerva je zde velmi vhodná. Přetlak plynu v nádobě má být upravován každoročně, v praxi to není vždy dodržováno. Při větším objemu nádoby jsou na delší dobu pokryty drobné úniky vody při odvzdušňování aj. Přetlak plynu se u všech expanzních nádob průběžně pomalu snižuje. Doporučeno je použití kvalitních nádob s membránou či vakem z materiálu polybutylen, který má výrazně nižší difúzi molekul vzduchu do vody oproti běžnému materiálu EPDM. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 8

9 V případě akumulační nádrže je nutno uvažovat s objemem expanzních nádob 43 L na každých 500 L jejího objemu. Pokud je do nádrže zavedeno teplo za solárních kolektoru, může její teplota dosáhnout přes 90 C, nutno objem ještě o něco zvýšit. Uvedené platí pro rodinný dům s hydrostatickou výškou otopného systému do 5 m a pojistným ventilem 250 kpa. Pro hydrostatickou výšku 7 m je pak nutný objem expanzních nádob 49 L na 500 L objemu akumulační nádrže. Do uvedených objemů je nutno započíst také kotel a systém ÚV. Každou akumulační nádrž, která může být ohrožena zdrojem tlaku (viz. předchozí oddíl), nutno osadit pojistným ventilem, dimenzovaným na pojistný tlak a výkon. Obvykle zde vyhoví typ DUCO 1/2 x 1/2. Akumulační nádrž je vhodné doplnit samostatnou expanzní nádobou, ve schématech tato zakreslena šedě Expanzní nádoba pro zásobníkový ohřívač TV Pro ohřev TV v zásobníkovém ohřívači je vhodné osadit na přívodní stranu expanzní nádobu. Tato slouží pro odstranění úkapů vody pojistným ventilem vlivem její roztažnosti při ohřevu. Pro nejběžnější aplikace, kdy je osazen pojistný ventil s otevíracím přetlakem 0,6 MPa, tlak ve vodovodním řadu je pod 0,3 MPa, postačuje objem expanzní nádoby 5 L / 100 L objemu ohřívače. Plnicí tlak na straně plynu 0,3 MPa. 2.8 Akumulační nádoba a zásobníkový ohřívač TV Jedná se o tlakové nádoby. Obecně toto zařízení nespadá do kategorie vyhrazených tlakových zařízení, pokud výrobce neurčí jinak. Na jejich provoz se vztahuje nařízení vlády 378/2001, které předepisuje četnost kontrol 1 x ročně ( 4). Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 9

10 3 Základní údaje kotlů 3.1 EKORET SAPHIR Kotel na více druhů paliva s automatickým přikládáním a modulací výkonu. Vyrábí se ve dvou výkonových variantách: EKORET SAPHIR 15 a EKORET SAPHIR 25 s výkonem 15 kw a 22 kw v pravém provedení s možností přestavby na levé provedení. Přednosti kotle: automatický provoz kotle, ekvitermní řízení jednoho topného okruhu a příprava TV vestavěnou regulací minimalizována spotřeba elektrické energie použitím ploché převodovky pro podavač paliva a řízeného ventilátoru s modulací otáček v závislosti na požadovaném výkonu dlouhodobě ověřená konstrukce litinového kotlového tělesa, vysoká životnost vodou chlazený podstavec pro maximální využití energie, obsažené v palivu mechanický přísun paliva z vestavěného zásobníku jednoduchá, časově nenáročná obsluha a údržba možnost spalování více druhů paliva nízké provozní náklady vysoká účinnost nízké emise Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 10

11 3.1.1 Technické údaje kotle EKORET SAPHIR Rozměry, technické parametry kotle EKORET SAPHIR EKORET SAPHIR 15 3 čl. EKORET SAPHIR 25-5 čl. Hmotnost kotle včetně malého zásobníku kg Hmotnost kotle včetně velkého zásobníku kg Obsah vodního prostoru dm 3 34,1 45,5 Průměr kouřového hrdla mm Kapacita zásobníku paliva malý dm Kapacita zásobníku paliva velký dm Rozměry kotle s malým zásobníkem: šířka x hloubka x výška (šířka bez automatiky) mm 1218 x 693 x x 693 x 1592 Rozměry kotle s velkým zásobníkem: šířka x hloubka x výška (šířka bez automatiky) mm 1867 x 693 x x 693 x 1592 Rozměry plnícího otvoru malý zásobník mm 422 x x 545 Rozměry plnícího otvoru velký zásobník mm 422 x x 1210 Pracovní přetlak vody kpa Zkušební přetlak vody kpa Doporuč. provozní teplota topné vody C Minimální teplota vratné vody C Hydraulická ztráta kotle (při T 20 K) Pa Hladina hluku db Nepřesahuje hladinu 65 db (A) Komínový tah Pa Přípojky kotle - topná voda Js G 1 1/2 G 1 1/2 - vratná voda Js G 1 1/2 G 1 1/2 Dodávaná termostatická armatura ESBE VTC 312/45 1 vnější závit Připojovací napětí 1/N/PE 230V AC 50 Hz TN - S Elektrický příkon (ventilátor + motor) W 100 Elektrické krytí IP 40 Tepelně technické parametry kotle EKORET SAPHIR 15 ČERNÉ UHLÍ HNĚDÉ UHLÍ PELETY Jmenovitý výkon, modulace % kw Spotřeba paliva kg.h -1 2,58 3,34 3,8 Výhřevnost paliva MJ.kg -1 25,16 19,17 16,78 Spotřeba paliva v udržovacím režimu kg.h -1 0,13 0,10 0,70 Doba hoření při jmenov. výkonu malý zásobník h 67 h 40 min 52 h 30 min 41 h 50 min Doba hoření při jmenov. výkonu velký zásobník h 132 h 49 min 103 h 82 h 7 min Účinnost % až 83,2 až 84,3 až 84,7 Teplota spalin C Hmotnostní průtok spalin na výstupu kg.s -1 0,010-0,014 0,011-0,016 0,011-0,016 Třída kotle Tepelně technické parametry kotle EKORET SAPHIR 25 ČERNÉ UHLÍ HNĚDÉ UHLÍ PELETY Jmenovitý výkon, modulace % kw Spotřeba paliva kg.h -1 3,65 4,72 5,45 Výhřevnost paliva MJ.kg -1 25,16 19,17 16,78 Spotřeba paliva v udržovacím režimu kg.h -1 0,13 0,10 0,70 Doba hoření při jmen. výkonu malý zásobník h 45 h 50 min 35 h 30 min 25 h 10 min Doba hoření při jmen. výkonu velký zásobník h 90 h 10 min 69 h 40 min 49 h 24 min Účinnost % až 86,4 až 87,7 až 86,6 Teplota spalin C Hmotnostní průtok spalin na výstupu kg.s -1 0,011-0,015 0,012-0,017 0,010-0,016 Třída kotle Uvedené hodnoty jsou závislé na zkušebním palivu a s rozdílným palivem se mění. Tepelně-technické parametry se mění v závislosti na druhu, kvalitě a vlhkosti používaného paliva. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 11

12 3.1.2 Konstrukce kotle EKORET SAPHIR Kotel se vyrábí v pravém nebo levém provedení s možností vzájemné přestavby. Hlavní částí kotle je litinové těleso (3-článkové, 4-článkové), které stojí na svařovaném, vodou chlazeném podstavci z ocelových plechů. V kanálech litinového tělesa jsou vloženy turbulátory. Jejich počet lze snížit v případě nutnosti zvýšení teploty spalin apod. Pod litinovým tělesem je umístěn hořák se směšovačem, který je tvořen litinovým roštem, keramickými deskami, obloukem a retortou. Přísun paliva je proveden ze zásobníku šnekovým podavačem přes retortu na litinový rošt. Keramické desky usměrňují hoření, snižují úletovou prašnost, odrážejí teplo zpět do hořáku a napomáhají tak k dokonalému spalování. Zapálení hořáku se provede ručně. Mimo požadavek odběru tepla se kotel automaticky udržuje v pohotovostním stavu s minimálním žhnoucím množstvím paliva v hořáku nebo na nastavené minimální teplotě. Pod spalovací komorou je popelníková zásuvka. Vedle kotle je umístěn zásobník paliva, který ústí do šnekového podávacího zařízení. Vstup a výstup topné vody je situován v zadní části kotle a je proveden dvěma přírubami s vnějším závitem G 1 1/2 pro připojení k otopnému systému. Vývod se závitem G 1/2 slouží pro instalaci vypouštěcího kohoutu. Na litinovém tělese je kouřový nástavec pro odvod spalin do komína. Součástí dodávky kotle je rovněž termostatická směšovací armatura ESBE pro udržování teploty vratné vody, viz tabulka technické parametry. Kotel je vybaven automatickým hasicím zařízením. Ve víku čisticího otvoru je trubka pro přívod vody s připojením 1/2. Dojde-li k prohoření paliva do podavače (teplota na podavači dosáhne 95 C) ventil otevře přívod studené vody do násypky a dojde k uhašení hořícího paliva. Následně se zastaví přívod vody. Kotel je osazen regulací SIEMENS SAPHIR ACX Schéma zapojení je uvedeno v příslušném oddíle vždy pro konkrétní použité hydraulické schéma Hlavní rozměry kotle EKORET SAPHIR, instalace (pravé provedení) Minimální výška kotelny mm (2050 mm nad podestou) Délka Malý zásobník Velký zásobník L [mm] L1 [mm] L2 [mm] Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 12

13 Umístění kotle vzhledem k potřebnému manipulačnímu prostoru: základní prostředí AA5/AB5 dle ČSN ed. 2, před kotlem musí být ponechán manipulační prostor min mm, minimální vzdálenost mezi zadní částí kotle a stěnou 400 mm, na straně zásobníku paliva mezera min mm pro případ vyjmutí podávacího šneku, minimální vzdálenost od boční stěny kotle 100 mm, nad kotlem alespoň 450 mm pro možnost čištění konvekční plochy výměníku. min. výška nad podestou 2050 mm Umístění kotle vzhledem k elektrické síti: kotel musí být umístěn tak, aby vidlice v zásuvce (230 V/50 Hz) byla vždy přístupná. Do místnosti, kde bude kotel instalován, musí být zajištěn trvalý přívod vzduchu pro spalování a větrání. Spotřeba vzduchu kotle EKORET SAPHIR 15 činí cca 45 m 3. h -1, spotřeba vzduchu kotle EKORET SAPHIR 25 činí cca 75 m 3. h -1. Pro dimenzování otvorů pro přívod vzduchu a odvětrání kotelny je základním vodítkem rychlost proudění vzduchu v otvorech cca 0,5-1 m/sec. Větrání kotelny je nutno dimenzovat také s ohledem na vývin tepla z provozu kotle a strojního zařízení kotelny, v návaznosti na tepelnou ztrátu místnosti. Za běžných podmínek postačuje dvojice otvorů; jeden u podlahy, druhý pod stropem, součtová velikost otvorů 0,015 m 2 pro kotel EKORET SAPHIR 15 a 0,025 m 2 pro kotel EKORET SAPHIR 25. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 13

14 3.2 VULCANUS Kotel na více druhů paliva s automatickým přikládáním a modulací výkonu. Vyrábí se ve čtyřech výkonových variantách: 20 kw, 25 kw, 30 kw, 35, kw v pravém nebo levém provedení. Přednosti kotle: automatický provoz kotle, ekvitermní řízení jednoho topného okruhu a příprava TV vestavěnou regulací minimalizována spotřeba elektrické energie použitím ploché převodovky pro podavač paliva a řízeného ventilátoru s modulací otáček v závislosti na požadovaném výkonu dlouhodobě ověřená konstrukce litinového kotlového tělesa, vysoká životnost vodou chlazený podstavec pro maximální využití energie, obsažené v palivu mechanický přísun paliva z vestavěného zásobníku jednoduchá, časově nenáročná obsluha a údržba možnost spalování více druhů paliva nízké provozní náklady vysoká účinnost nízké emise Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 14

15 3.2.1 Technické údaje kotle VULCANUS Rozměry, technické parametry kotle VULCANUS Velikost 4 čl. 5 čl. 6 čl. 7 čl. Hmotnost - malý zásobník kg velký zásobník kg Obsah vody l 60 71,9 83,8 95,8 Průměr kouřového hrdla mm 156 Kapacita malého zásobníku paliva dm Kapacita velkého zásobníku paliva dm Šířka kotle s malým zásobníkem paliva: mm 1335 mm vč. automatiky, 1169 bez automatiky Šířka kotle s velkým zásobníkem paliva: mm 1986 vč. automatiky, 1817 bez automatiky Hloubka kotle - celková, vč. kouř. nástavce mm Výška kotle mm 1592 Výška kotle s otevřeným zásobníkem mm 1931 Rozměry plnícího otvoru malý zásobník mm 422 x 545 Rozměry plnícího otvoru velký zásobník mm 422 x 1210 Třída kotle dle EN Maximální provozní přetlak vody kpa 250 Zkušební provozní přetlak vody kpa 500 Doporuč. provozní teplota topné vody C Minimální teplota vratné vody C Hydraulická ztráta kotle mbar 0,72 0,96 1,32 1,59 Hladina hluku db Nepřesahuje hladinu 65 db (A) Komínový tah Pa Přípojky kotle - topná voda Js G 2 - vratná voda Js G 2 Připojovací napětí 1/N/PE 230 V AC 50 Hz TN - S Elektrický příkon W 100 Elektrické krytí IP 44 Součástí dodávky kotle je termostatická směšovací armatura pro udržování teploty vratné vody. Ke kotli VULCANUS 4 čl. - ESBE typ VTC 312/45 1 vnější závit Ke kotli VULCANUS 5-7 čl. - ESBE typ VTC 512/50 1 ¼ vnější závit Dále uvedené tepelně-technické parametry jsou závislé na zkušebním palivu a s rozdílným palivem se mění. Tyto se mění v závislosti na druhu, kvalitě a vlhkosti používaného paliva. Tepelně technické parametry kotle VULCANUS při spalování černého uhlí Velikost 4 čl. 5 čl. 6 čl. 7 čl. Jmenovitý výkon kw Regulovaný výkon kw , ,5-35 Spotřeba paliva při jmenovitém výkonu kg.h -1 3,4 4,21 5 5,8 Spotřeba paliva při minimálním výkonu kg.h -1 1,03 1,28 1,52 1,76 Spotřeba paliva v udržovacím režimu kg.h -1 0,13 0,13 0,13 0,13 Výhřevnost paliva MJ.kg -1 25,1 25,1 25,1 25,1 Doba hoření při jmenovitém výkonu - malý zásobník h 45 h 10 min 36 h 30 min 30 h 35 min 26 h 25 min Doba hoření při jmenovitém výkonu - velký zásobník h 88 h 40 min 71 h 35 min 60 h 15 min 52 h Účinnost % až 84,2 až 85 až 86 až 87 Teplota spalin C Hmotnostní průtok spalin na výstupu kg.s -1 0,007 0,014 0,010 0,017 0,012 0,021 0,014 0,024 Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 15

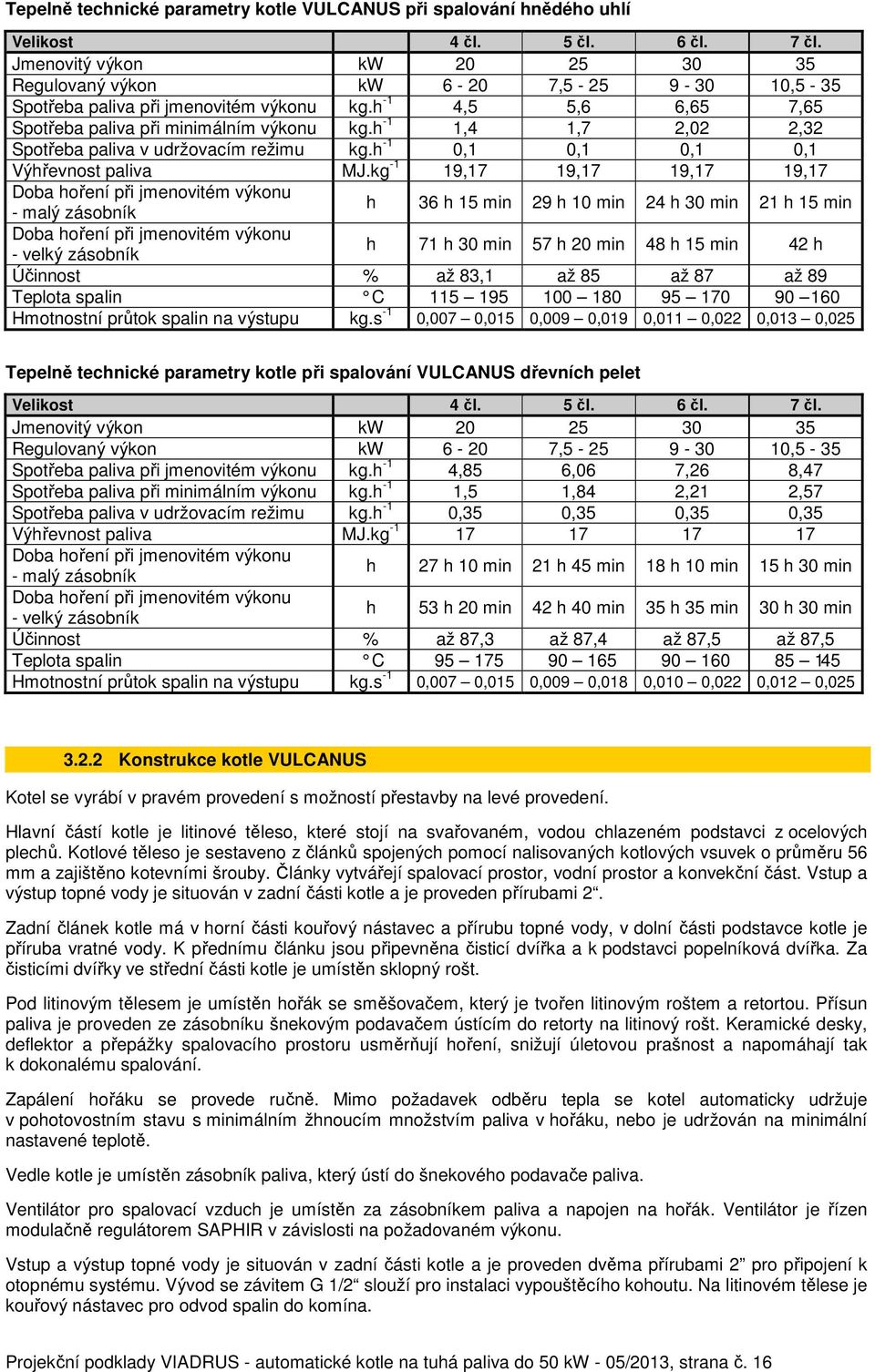

16 Tepelně technické parametry kotle VULCANUS při spalování hnědého uhlí Velikost 4 čl. 5 čl. 6 čl. 7 čl. Jmenovitý výkon kw Regulovaný výkon kw , ,5-35 Spotřeba paliva při jmenovitém výkonu kg.h -1 4,5 5,6 6,65 7,65 Spotřeba paliva při minimálním výkonu kg.h -1 1,4 1,7 2,02 2,32 Spotřeba paliva v udržovacím režimu kg.h -1 0,1 0,1 0,1 0,1 Výhřevnost paliva MJ.kg -1 19,17 19,17 19,17 19,17 Doba hoření při jmenovitém výkonu - malý zásobník h 36 h 15 min 29 h 10 min 24 h 30 min 21 h 15 min Doba hoření při jmenovitém výkonu - velký zásobník h 71 h 30 min 57 h 20 min 48 h 15 min 42 h Účinnost % až 83,1 až 85 až 87 až 89 Teplota spalin C Hmotnostní průtok spalin na výstupu kg.s -1 0,007 0,015 0,009 0,019 0,011 0,022 0,013 0,025 Tepelně technické parametry kotle při spalování VULCANUS dřevních pelet Velikost 4 čl. 5 čl. 6 čl. 7 čl. Jmenovitý výkon kw Regulovaný výkon kw , ,5-35 Spotřeba paliva při jmenovitém výkonu kg.h -1 4,85 6,06 7,26 8,47 Spotřeba paliva při minimálním výkonu kg.h -1 1,5 1,84 2,21 2,57 Spotřeba paliva v udržovacím režimu kg.h -1 0,35 0,35 0,35 0,35 Výhřevnost paliva MJ.kg Doba hoření při jmenovitém výkonu - malý zásobník h 27 h 10 min 21 h 45 min 18 h 10 min 15 h 30 min Doba hoření při jmenovitém výkonu - velký zásobník h 53 h 20 min 42 h 40 min 35 h 35 min 30 h 30 min Účinnost % až 87,3 až 87,4 až 87,5 až 87,5 Teplota spalin C Hmotnostní průtok spalin na výstupu kg.s -1 0,007 0,015 0,009 0,018 0,010 0,022 0,012 0, Konstrukce kotle VULCANUS Kotel se vyrábí v pravém provedení s možností přestavby na levé provedení. Hlavní částí kotle je litinové těleso, které stojí na svařovaném, vodou chlazeném podstavci z ocelových plechů. Kotlové těleso je sestaveno z článků spojených pomocí nalisovaných kotlových vsuvek o průměru 56 mm a zajištěno kotevními šrouby. Články vytvářejí spalovací prostor, vodní prostor a konvekční část. Vstup a výstup topné vody je situován v zadní části kotle a je proveden přírubami 2. Zadní článek kotle má v horní části kouřový nástavec a přírubu topné vody, v dolní části podstavce kotle je příruba vratné vody. K přednímu článku jsou připevněna čisticí dvířka a k podstavci popelníková dvířka. Za čisticími dvířky ve střední části kotle je umístěn sklopný rošt. Pod litinovým tělesem je umístěn hořák se směšovačem, který je tvořen litinovým roštem a retortou. Přísun paliva je proveden ze zásobníku šnekovým podavačem ústícím do retorty na litinový rošt. Keramické desky, deflektor a přepážky spalovacího prostoru usměrňují hoření, snižují úletovou prašnost a napomáhají tak k dokonalému spalování. Zapálení hořáku se provede ručně. Mimo požadavek odběru tepla se kotel automaticky udržuje v pohotovostním stavu s minimálním žhnoucím množstvím paliva v hořáku, nebo je udržován na minimální nastavené teplotě. Vedle kotle je umístěn zásobník paliva, který ústí do šnekového podavače paliva. Ventilátor pro spalovací vzduch je umístěn za zásobníkem paliva a napojen na hořák. Ventilátor je řízen modulačně regulátorem SAPHIR v závislosti na požadovaném výkonu. Vstup a výstup topné vody je situován v zadní části kotle a je proveden dvěma přírubami 2 pro připojení k otopnému systému. Vývod se závitem G 1/2 slouží pro instalaci vypouštěcího kohoutu. Na litinovém tělese je kouřový nástavec pro odvod spalin do komína. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 16

17 Kotel je vybaven automatickým hasicím zařízením. Ve víku čisticího otvoru je trubka pro přívod vody s připojením 1/2. Dojde-li k prohoření paliva do podavače (teplota na podavači dosáhne 95 C) ventil otevře přívod studené vody do násypky a dojde k uhašení hořícího paliva. Následně se zastaví přívod vody. Kotel je osazen regulací SIEMENS SAPHIR ACX Schéma zapojení je uvedeno v příslušném oddíle vždy pro konkrétní použité hydraulické schéma Hlavní rozměry kotle VULCANUS, instalace (pravé provedení) Minimální výška kotelny mm (2050 mm nad podestou) Délky L [mm] L1 [mm] Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 17

18 Tabulka hodnot spotřeby vzduchu a velikosti větracích otvorů. počet článků Spotřeba vzduchu [m 3.h -1 ] Součtová velikost otvorů [m 2 ] 0,02 0,025 0,03 0,035 Umístění kotle vzhledem k potřebnému manipulačnímu prostoru: základní prostředí AA5/AB5 dle ČSN ed. 2, před kotlem musí být ponechán manipulační prostor min mm, minimální vzdálenost mezi zadní částí kotle a stěnou 400 mm, na straně zásobníku paliva mezera min mm pro případ vyjmutí podávacího šneku, minimální vzdálenost od boční stěny kotle 100 mm, min. výška nad podestou 2050 mm Umístění kotle vzhledem k elektrické síti: kotel musí být umístěn tak, aby vidlice v zásuvce (230 V/50 Hz) byla vždy přístupná. Do místnosti, kde bude kotel instalován, musí být zajištěn trvalý přívod vzduchu pro spalování a větrání. Spotřeba vzduchu kotle VULCANUS je uvedena v tabulce na předchozí straně pod výkresem kotle. Pro dimenzování otvorů pro přívod vzduchu a odvětrání kotelny je základním vodítkem rychlost proudění vzduchu v otvorech cca 0,5-1 m/sec. Větrání kotelny je nutno dimenzovat také s ohledem na vývin tepla z provozu kotle a strojního zařízení kotelny, v návaznosti na tepelnou ztrátu místnosti. Větrací zařízení musí umožňovat také intenzivní odvětrání prostoru, při provozu s ručním přikládáním může dojít k zakouření kotelny. Za běžných podmínek postačuje dvojice otvorů; jeden u podlahy, druhý pod stropem, součtová velikost otvorů dle tabulky. Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 18

19 3.3 HERCULES DUO Kotel na více druhů paliva s automatickým přikládáním a možností nastavení výkonu v rozsahu %. Vyrábí se ve čtyřech výkonových variantách: 20 kw, 25 kw, 30 kw, 35, kw v pravém provedení s možností přestavby na levé provedení.. Přednosti kotle: automatický provoz kotle a příprava TV vestavěnou regulací minimalizována spotřeba elektrické energie použitím ploché převodovky pro podavač paliva dlouhodobě ověřená konstrukce litinového kotlového tělesa, vysoká životnost vodou chlazený podstavec pro maximální využití energie, obsažené v palivu mechanický přísun paliva z vestavěného zásobníku jednoduchá, časově nenáročná obsluha a údržba možnost spalování více druhů paliva nízké provozní náklady vysoká účinnost nízké emise Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 19

20 3.3.1 Technické údaje kotle HERCULES DUO Rozměry, technické parametry kotle HERCULES DUO Velikost 4 čl. 5 čl. 6 čl. 7 čl. Hmotnost - malý zásobník kg velký zásobník kg Obsah vody l 60 71,9 83,8 95,8 Průměr kouřového hrdla mm 156 Kapacita malého zásobníku paliva dm Kapacita velkého zásobníku paliva dm Šířka kotle s malým zásobníkem paliva: mm 1335 mm vč. automatiky, 1169 bez automatiky Šířka kotle s velkým zásobníkem paliva: mm 1986 vč. automatiky, 1817 bez automatiky Hloubka kotle - celková, vč. kouř. nástavce mm Výška kotle mm 1592 Výška kotle s otevřeným zásobníkem mm 1931 Rozměry plnícího otvoru malý zásobník mm 422 x 545 Rozměry plnícího otvoru velký zásobník mm 422 x 1210 Třída kotle dle EN Maximální provozní přetlak vody kpa 250 Zkušební provozní přetlak vody kpa 500 Doporuč. provozní teplota topné vody C Minimální teplota vratné vody C Hydraulická ztráta kotle mbar 0,72 0,96 1,32 1,59 Hladina hluku db Nepřesahuje hladinu 65 db (A) Komínový tah Pa Přípojky kotle - topná voda Js G 2 - vratná voda Js G 2 Připojovací napětí 1/N/PE 230 V AC 50 Hz TN - S Elektrický příkon W 100 Elektrické krytí IP 44 Součástí dodávky kotle je termostatická směšovací armatura pro udržování teploty vratné vody. Ke kotli HERCULES DUO 4 čl. - ESBE typ VTC 312/45 1 vnější závit Ke kotli HERCULES DUO 5-7 čl. - ESBE typ VTC 512/50 1 ¼ vnější závit Dále uvedené tepelně-technické parametry jsou závislé na zkušebním palivu a s rozdílným palivem se mění. Tyto se mění v závislosti na druhu, kvalitě a vlhkosti používaného paliva. Tepelně technické parametry kotle HERCULES DUO při spalování černého uhlí Velikost 4 čl. 5 čl. 6 čl. 7 čl. Jmenovitý výkon kw Regulovaný výkon kw , ,5-35 Spotřeba paliva při jmenovitém výkonu kg.h -1 3,4 4,21 5 5,8 Spotřeba paliva při minimálním výkonu kg.h -1 1,03 1,28 1,52 1,76 Spotřeba paliva v udržovacím režimu kg.h -1 0,13 0,13 0,13 0,13 Výhřevnost paliva MJ.kg -1 25,1 25,1 25,1 25,1 Doba hoření při jmenovitém výkonu - malý zásobník h 45 h 10 min 36 h 30 min 30 h 35 min 26 h 25 min Doba hoření při jmenovitém výkonu - velký zásobník h 88 h 40 min 71 h 35 min 60 h 15 min 52 h Účinnost % až 84,2 až 85 až 86 až 87 Teplota spalin C Hmotnostní průtok spalin na výstupu kg.s -1 0,007 0,014 0,010 0,017 0,012 0,021 0,014 0,024 Projekční podklady VIADRUS - automatické kotle na tuhá paliva do 50 kw - 05/2013, strana č. 20
