PROJEKČNÍ PODKLADY - KOTLE NA TUHÁ PALIVA S RUČNÍM PŘIKLÁDÁNÍM PALIVA.

Transkript

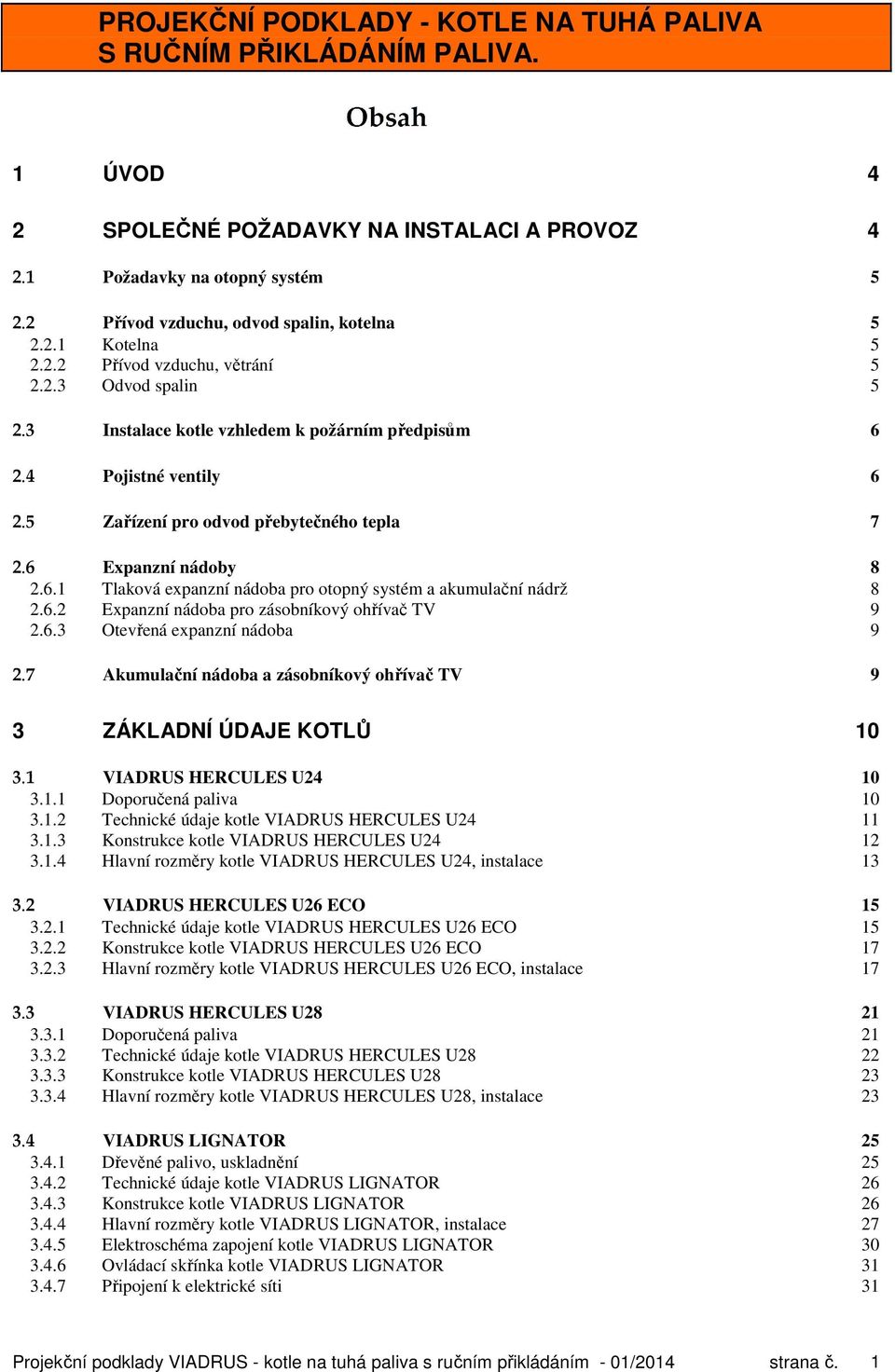

1 PROJEKČNÍ PODKLADY - KOTLE NA TUHÁ PALIVA S RUČNÍM PŘIKLÁDÁNÍM PALIVA. 1 ÚVOD 4 2 SPOLEČNÉ POŽADAVKY NA INSTALACI A PROVOZ Požadavky na otopný systém Přívod vzduchu, odvod spalin, kotelna Kotelna Přívod vzduchu, větrání Odvod spalin Instalace kotle vzhledem k požárním předpisům Pojistné ventily Zařízení pro odvod přebytečného tepla Expanzní nádoby Tlaková expanzní nádoba pro otopný systém a akumulační nádrž Expanzní nádoba pro zásobníkový ohřívač TV Otevřená expanzní nádoba Akumulační nádoba a zásobníkový ohřívač TV 9 3 ZÁKLADNÍ ÚDAJE KOTLŮ VIADRUS HERCULES U Doporučená paliva Technické údaje kotle VIADRUS HERCULES U Konstrukce kotle VIADRUS HERCULES U Hlavní rozměry kotle VIADRUS HERCULES U24, instalace VIADRUS HERCULES U26 ECO Technické údaje kotle VIADRUS HERCULES U26 ECO Konstrukce kotle VIADRUS HERCULES U26 ECO Hlavní rozměry kotle VIADRUS HERCULES U26 ECO, instalace VIADRUS HERCULES U Doporučená paliva Technické údaje kotle VIADRUS HERCULES U Konstrukce kotle VIADRUS HERCULES U Hlavní rozměry kotle VIADRUS HERCULES U28, instalace VIADRUS LIGNATOR Dřevěné palivo, uskladnění Technické údaje kotle VIADRUS LIGNATOR Konstrukce kotle VIADRUS LIGNATOR Hlavní rozměry kotle VIADRUS LIGNATOR, instalace Elektroschéma zapojení kotle VIADRUS LIGNATOR Ovládací skřínka kotle VIADRUS LIGNATOR Připojení k elektrické síti 31 Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 1

2 4 PŘÍKLADY DOPORUČENÝCH ZAPOJENÍ - POPIS Všeobecné informace Varianty Z1 až Z Varianty A - K Kombinace kotlů s dalšími zdroji tepla (varianty D - K ) Kombinace se solárním systémem Kombinace se zdrojem tepla na tuhá paliva Kombinace s tepelným čerpadlem, elektrokotel Potrubí a armatury Dimenze potrubí a armatur Termostatické směšovací ventily Oběhová čerpadla, směšovací ventily, termostatické ventily Legenda potrubí, značky a symboly ve schématech Příklady doporučených zapojení - hydraulická schémata Z1... Varianta samotížného systému včetně ohřevu TV, otevřená expanzní nádoba (U24, U26 ECO, U28) Z2... Varianta samotížného systému včetně ohřevu TV, tlaková expanzní nádoba (U24, U26 ECO, U28) Z3... Varianta samotížného systému s podporou oběhovým čerpadlem a injektory, tlaková expanzní nádoba (U24, U26 ECO, U28) Z4... Varianta s oběhovým čerpadlem pro ÚV, samotížný ohřev TV, tlaková expanzní nádoba (U24, U26 ECO, U 28) Z5... Varianta s oběhovým čerpadlem pro ÚV, samotížný ohřev TV, otevřená expanzní nádoba (U24, U26 ECO, U 28) Z6... Varianta s oběhovým čerpadlem pro ÚV i ohřev TV, plovoucí zpětná klapka jako částečná ochrana proti přetopení (U24, U26 ECO, U28) Z7... Varianta s čerpadlovým topným okruhem a samostatným okruhem ohřevu TV, solární ohřev TV, (U24, U26 ECO, U28) Z8... Varianta s čerpadlovým topným okruhem a samostatným okruhem ohřevu TV, solární ohřev TV, (LIGNATOR) Z9... Varianta s radiátorovým topným okruhem, okruhem podlahového vytápění a samostatným okruhem ohřevu TV, (U24, U26 ECO, U28, LIGNATOR) Z10...Varianta s rozsáhlým radiátorovým topným okruhem, okruhem podlahového vytápění a samostatným okruhem ohřevu TV, (U24, U26 ECO, U28, LIGNATOR) A... Varianta se 3 směšovanými topnými okruhy, bez ohřevu TV B... Varianta se 3 směšovanými topnými okruhy, s ohřevem TV C... Varianta se 3 směšovanými topnými okruhy, s ohřevem TV v kombinaci se solárním ohřevem D... Varianta s akumulační nádrží, se 2 směšovanými topnými okruhy, s odděleným ohřevem TV, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev E... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev s volitelným upřednostněním ohřevu TV F... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, okruhy ohřevu bazénu, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev G... Varianta s akumulační nádrží, se 2 směšovanými topnými okruhy, s odděleným ohřevem TV, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev rozdělený na 2 pole H... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, přídavný zdroj tepla - kotel na tuhá paliva s ručním přikládáním, solární ohřev rozdělený na 2 pole I... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 2 směšovanými topnými okruhy, 59 přídavný zdroj tepla - tepelné čerpadlo (elektrokotel), solární ohřev s volitelným upřednostněním ohřevu TV 61 J... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 3 směšovanými topnými okruhy, přídavný zdroj tepla - tepelné čerpadlo (elektrokotel), solární ohřev 63 Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 2

3 K... Varianta s kombinovanou akumulační nádrží ÚV + TV, se 3 směšovanými topnými okruhy, 2 okruhy ohřevu bazénu, přídavný zdroj tepla - tepelné čerpadlo (elektrokotel), solární ohřev Schémata elektro zapojení k jednotlivým hydraulickým schématům A... elektro schéma B... elektro schéma C... elektro schéma D... elektro schéma E... elektro schéma F... elektro schéma G... elektro schéma H... elektro schéma I... elektro schéma J... elektro schéma K... elektro schéma 78 Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 3

4 1 Úvod Projekční podklady jsou zpracovány pro litinové kotle VIADRUS na tuhá paliva s ručním přikládáním a s výkonem do 74 kw. Jsou určeny pro vytápění rodinných domů, provozoven, rekreačních zařízení a pod. VIADRUS HERCULES U24 Litinový článkový kotel, pracující na principu odhořívání paliva. Jmenovitý výkon kotle je závislý na počtu článků a použitém druhu paliva. Vhodný je zvláště pro provoz na hnědé i černé uhlí nespékavé. Kotle nižších výkonů je možno provozovat také v samotížné soustavě, bez oběhového čerpadla. Koks: výkon kw, účinnost 80 % Černé uhlí: výkon kw, účinnost 79 % Hnědé uhlí: výkon kw, účinnost 78 % Kotel lze provozovat také na snížený výkon, rozsah výkonů je uveden v tabulkách pro jednotlivá paliva. Jako doplňkové palivo lze použít dřevo, výkon závisí na použitém druhu dřeva a jeho kusovitosti. Při topení dřevem není dosaženo jmenovitého výkonu. VIADRUS HERCULES U26 ECO Litinový článkový kotel, pracující na principu prohořívání paliva. Jmenovitý výkon kotle je závislý na počtu článků. Kotel je určen pro provoz na koks, je nenáročný na zrnitost paliva. S ohledem na povinnost plnění emisních limitů není možno používat jiná paliva. Kotle je možno provozovat také v samotížné soustavě, bez oběhového čerpadla. Jmenovitý výkon kotle kw, účinnost % Kotel lze provozovat také na snížený výkon, rozsah výkonů je uveden v tabulce. VIADRUS HERCULES U28 Litinový článkový kotel, pracující na principu odhořívání paliva. Jmenovitý výkon kotle je závislý na počtu článků a použitém druhu paliva. Kotel je určen pro provoz na hnědé uhlí a černé uhlí nespékavé. Kotle nižších výkonů je možno provozovat také v samotížné soustavě, bez oběhového čerpadla. Černé uhlí: výkon kw, účinnost % Hnědé uhlí: výkon kw, účinnost % Kotel lze provozovat také na snížený výkon, rozsah výkonů je uveden v tabulkách pro jednotlivá paliva. Jako doplňkové palivo lze použít dřevo, výkon závisí na použitém druhu dřeva a jeho kusovitosti. Při topení dřevem není dosaženo jmenovitého výkonu. VIADRUS LIGNATOR Litinový článkový kotel na kusové dřevo. Jmenovitý výkon kotle je závislý na počtu článků. Kotel je určen k provozu v soustavách s nuceným oběhem. Jmenovitý výkon kotle kw, účinnost 86,6-89,4 % Spalování je udržováno v optimálním režimu ventilátorem s proměnnými otáčkami na základě požadavku spotřeby tepla, teploty kotle a teploty spalin. Vytápění objektu lze řídit prostorovým termostatem, pro řízení ohřevu TV je umístěno čidlo teploty v zásobníkovém ohřívači. 2 Společné požadavky na instalaci a provoz Kotel smí instalovat firma s platným oprávněním provádět jeho instalaci. Jeho uvedení do provozu a následnou údržbu smí provádět pouze firma s oprávněním výrobce kotle. Na instalaci musí být zpracován projekt dle platných předpisů. Dopravu kotle do kotelny lze provést v rozloženém stavu. Kotle jsou určeny pro instalaci v nebytových prostorech. Instalace kotle v obytném prostoru (včetně chodeb) je zakázána. Při instalaci a užívání kotle musí být dodrženy všechny požadavky ČSN Je-li kotel umístěn ve sklepě, doporučujeme jej postavit na podezdívku vysokou minimálně 50 mm. Kotel musí stát vodorovně. Veškeré díly (kotlové těleso, podstavec) jsou izolovány zdravotně nezávadnou minerální izolací, která snižuje ztráty sdílením tepla do okolí. Plášť kotle je barevně upraven kvalitním komaxitovým nástřikem. V případě, že kotel není provozován samotížně, musí být osazen zařízením - termostatickou směšovací armaturou - pro udržování teploty vratné vody na hodnotě min C. Ke kotlům je nutno směšovací termostatickou armaturu dokoupit samostatně, případně zajistit teplotu vratné vody jiným způsobem (nadřazenou automatikou). Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 4

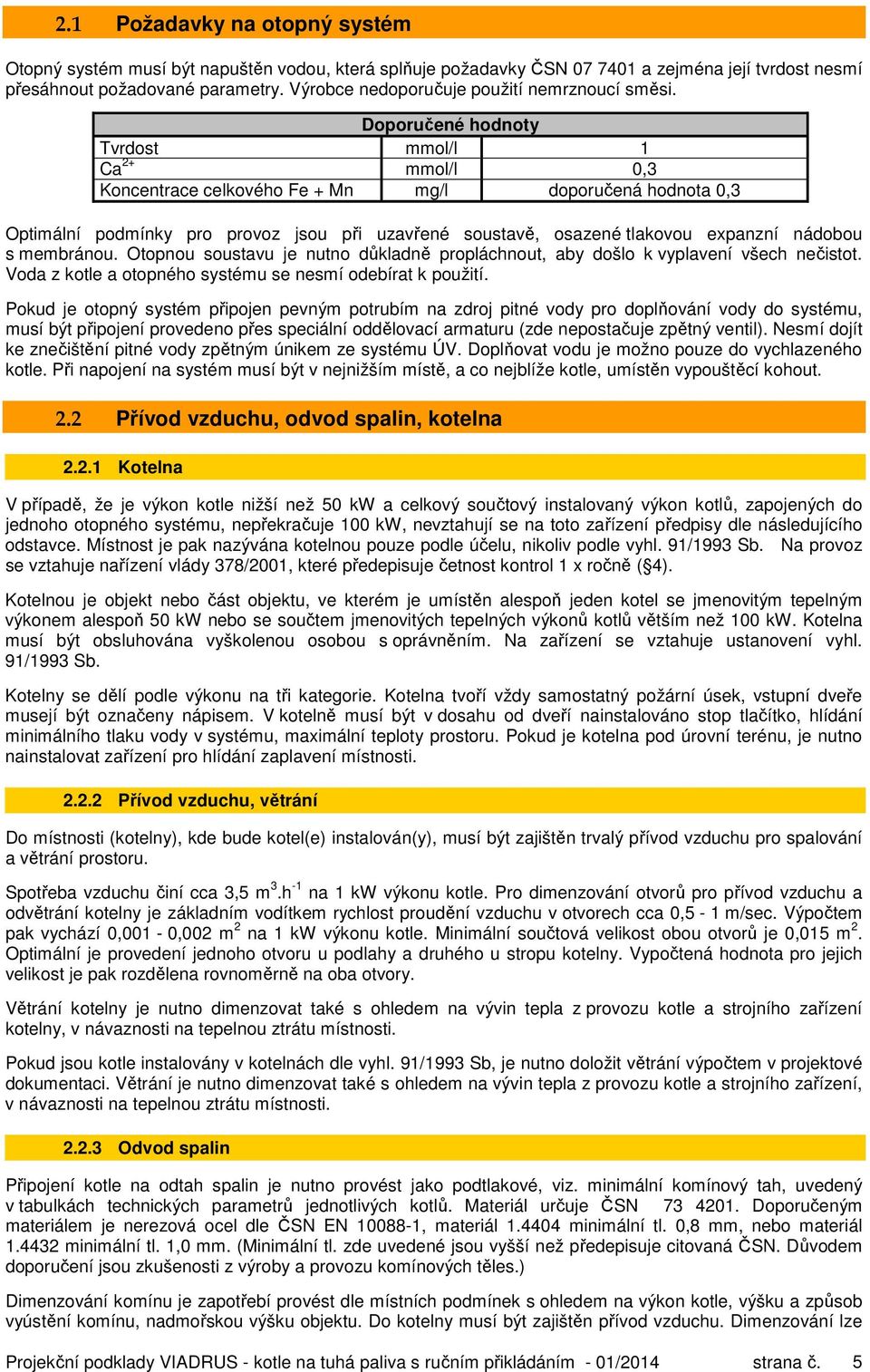

5 2.1 Požadavky na otopný systém Otopný systém musí být napuštěn vodou, která splňuje požadavky ČSN a zejména její tvrdost nesmí přesáhnout požadované parametry. Výrobce nedoporučuje použití nemrznoucí směsi. Doporučené hodnoty Tvrdost mmol/l 1 Ca 2+ mmol/l 0,3 Koncentrace celkového Fe + Mn mg/l doporučená hodnota 0,3 Optimální podmínky pro provoz jsou při uzavřené soustavě, osazené tlakovou expanzní nádobou s membránou. Otopnou soustavu je nutno důkladně propláchnout, aby došlo k vyplavení všech nečistot. Voda z kotle a otopného systému se nesmí odebírat k použití. Pokud je otopný systém připojen pevným potrubím na zdroj pitné vody pro doplňování vody do systému, musí být připojení provedeno přes speciální oddělovací armaturu (zde nepostačuje zpětný ventil). Nesmí dojít ke znečištění pitné vody zpětným únikem ze systému ÚV. Doplňovat vodu je možno pouze do vychlazeného kotle. Při napojení na systém musí být v nejnižším místě, a co nejblíže kotle, umístěn vypouštěcí kohout. 2.2 Přívod vzduchu, odvod spalin, kotelna Kotelna V případě, že je výkon kotle nižší než 50 kw a celkový součtový instalovaný výkon kotlů, zapojených do jednoho otopného systému, nepřekračuje 100 kw, nevztahují se na toto zařízení předpisy dle následujícího odstavce. Místnost je pak nazývána kotelnou pouze podle účelu, nikoliv podle vyhl. 91/1993 Sb. Na provoz se vztahuje nařízení vlády 378/2001, které předepisuje četnost kontrol 1 x ročně ( 4). Kotelnou je objekt nebo část objektu, ve kterém je umístěn alespoň jeden kotel se jmenovitým tepelným výkonem alespoň 50 kw nebo se součtem jmenovitých tepelných výkonů kotlů větším než 100 kw. Kotelna musí být obsluhována vyškolenou osobou s oprávněním. Na zařízení se vztahuje ustanovení vyhl. 91/1993 Sb. Kotelny se dělí podle výkonu na tři kategorie. Kotelna tvoří vždy samostatný požární úsek, vstupní dveře musejí být označeny nápisem. V kotelně musí být v dosahu od dveří nainstalováno stop tlačítko, hlídání minimálního tlaku vody v systému, maximální teploty prostoru. Pokud je kotelna pod úrovní terénu, je nutno nainstalovat zařízení pro hlídání zaplavení místnosti Přívod vzduchu, větrání Do místnosti (kotelny), kde bude kotel(e) instalován(y), musí být zajištěn trvalý přívod vzduchu pro spalování a větrání prostoru. Spotřeba vzduchu činí cca 3,5 m 3.h -1 na 1 kw výkonu kotle. Pro dimenzování otvorů pro přívod vzduchu a odvětrání kotelny je základním vodítkem rychlost proudění vzduchu v otvorech cca 0,5-1 m/sec. Výpočtem pak vychází 0,001-0,002 m 2 na 1 kw výkonu kotle. Minimální součtová velikost obou otvorů je 0,015 m 2. Optimální je provedení jednoho otvoru u podlahy a druhého u stropu kotelny. Vypočtená hodnota pro jejich velikost je pak rozdělena rovnoměrně na oba otvory. Větrání kotelny je nutno dimenzovat také s ohledem na vývin tepla z provozu kotle a strojního zařízení kotelny, v návaznosti na tepelnou ztrátu místnosti. Pokud jsou kotle instalovány v kotelnách dle vyhl. 91/1993 Sb, je nutno doložit větrání výpočtem v projektové dokumentaci. Větrání je nutno dimenzovat také s ohledem na vývin tepla z provozu kotle a strojního zařízení, v návaznosti na tepelnou ztrátu místnosti Odvod spalin Připojení kotle na odtah spalin je nutno provést jako podtlakové, viz. minimální komínový tah, uvedený v tabulkách technických parametrů jednotlivých kotlů. Materiál určuje ČSN Doporučeným materiálem je nerezová ocel dle ČSN EN , materiál minimální tl. 0,8 mm, nebo materiál minimální tl. 1,0 mm. (Minimální tl. zde uvedené jsou vyšší než předepisuje citovaná ČSN. Důvodem doporučení jsou zkušenosti z výroby a provozu komínových těles.) Dimenzování komínu je zapotřebí provést dle místních podmínek s ohledem na výkon kotle, výšku a způsob vyústění komínu, nadmořskou výšku objektu. Do kotelny musí být zajištěn přívod vzduchu. Dimenzování lze Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 5

6 provést s využitím programů Protech nebo Aladin. Odborné kominické firmy je obvykle používají. Dimenzování spalinové cesty se provádí na minimální předepsaný tah, uvedený v tabulce u každého kotle. 2.3 Instalace kotle vzhledem k požárním předpisům Při instalaci a užívání kotle musí být dodrženy všechny požadavky ČSN Umístění na podlaze z hořlavého materiálu kotel postavit na nehořlavou, tepelně izolující podložku přesahující půdorys kotle na stranách o 20 mm. 2. Bezpečná vzdálenost od hořlavých hmot: při instalaci i při provozu kotle je nutno dodržovat bezpečnou vzdálenost 200 mm od hořlavých hmot stupně hořlavosti A1, A2, B a C (D); pro lehce hořlavé hmoty stupně hořlavosti E (F), které rychle hoří a hoří samy i po odstranění zdroje zapálení (např. papír, lepenka, kartón, asfaltové a dehtové lepenky, dřevo a dřevovláknité desky, plastické hmoty, podlahové krytiny) se bezpečná vzdálenost zdvojnásobuje, tzn. na 400 mm; bezpečnou vzdálenost je nutné zdvojnásobit také v případě, kdy třída reakce na oheň není prokázána. Tabulka stavebních hmot podle třídy reakce na oheň Třída reakce na oheň Příklady stavebních hmot a výrobků zařazené do třídy reakce na oheň (výběr z ČSN EN A1) A1 nehořlavé žula, pískovec, betony, cihly, keramické obkládačky, malty, protipožární omítky,... A2 nesnadno hořlavé akumin, izumin, heraklit, lignos, desky a čedičové plsti, desky ze skelných vláken,... B těžce hořlavé dřevo bukové, dubové, desky hobrex, překližky, werzalit, umakart, sirkolit,... dřevo borové, modřínové, smrkové, dřevotřískové a korkové desky, pryžové C(D) středně hořlavé podlahoviny,... E(F) lehce hořlavé asfaltová lepenka, dřevovláknité desky, celulózové hmoty, polyuretan, polystyrén, polyethylen, PVC, Pojistné ventily Na výstupní straně kotle musí být osazen pojistný ventil (mimo případ, kdy je pojistné potrubí zavedeno do otevřené expanzní nádrže). Pojistný ventil je zde zabezpečovacím zařízením dle ČSN Maximální vzdálenost umístění pojistného ventilu od kotle je nejvýše 20 x DN výstupního potrubí od hrdla napojení na kotel, tzv. pojistné místo. Mezi kotlem a pojistným ventilem nesmí být osazena uzavírací armatura. Pojistný ventil musí být schválen autorizovanou osobou (zkušebnou). Dimenzování pojistných ventilů musí být provedeno na sytou páru dle vzorce: A o = ( Φ P ) / ( α V. K) A o průtočný průřez sedla pojistného ventilu... [mm 2 ] Φ P...pojistný výkon... [kw] α V...výtokový součinitel pojistného ventilu... [ - ] K...konstanta pro sytou páru... [ kw. mm -2 ] 0,91 kw. mm -2 pro 180 kpa, 1,12 kw. mm -2 pro 250 kpa, 1,26 kw. mm -2 pro 300 kpa, 1,55 kw. mm -2 pro 400 kpa, Pro nejběžnější aplikace jsou v tabulce uvedeny pojistné ventily pro jednotlivé kotle. Výpočet je proveden na pojistné ventily DUCO. Pro jiné typy pojistných ventilů tabulka neplatí, je zapotřebí přepočíst podle výše uvedeného vztahu, pro dimenzování nutno znát α V a A o. V tabulce je rovněž uveden průměr pojistného potrubí, praktický význam má pro připojení otevřené expanzní nádoby. Pokud je pojistný ventil osazen přímo na výstupním potrubí v pojistném místě, jedná se o připojení bez pojistného potrubí a rozhoduje dimenze pojistného ventilu. Průměr expanzního potrubí v posledním sloupci tabulky udává minimální průměr potrubí pro připojení tlakové expanzní nádoby. V případně otevřené expanzní nádoby na vratné potrubí (jako další přívod mimo pojistné potrubí) je průměr expanzního potrubí cca o 1 dimenzi větší (ČSN EN DN exp. = odmocnina výkonu) Předmětné kotle VIADRUS jsou určeny pro nejvyšší pracovní přetlak do 400 kpa. Kotlové články jsou jednotlivě zkoušeny přetlakem 800 kpa. Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 6

7 Tabulka pojistných ventilů, pojistného a expanzního potrubí Výkon kotle Pojistné Expanzní 180 kpa 250 kpa 300 kpa 400 kpa 600 kpa VIADRUS potrubí potrubí 8-40 kw 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 X DN 25 DN kw 3/4 x 1 1/2 x 1/2 1/2 x 1/2 1/2 x 1/2 X DN 25 DN kw 3/4 x 1 3/4 x 1 1/2 x 1/2 1/2 x 1/2 X DN 32 DN kw 3/4 x 1 3/4 x 1 3/4 x 1 1/2 x 1/2 X DN 32 DN kw 3/4 x 1 3/4 x 1 3/4 x 1 3/4 x 1 X DN 32 DN 20 Pojistný ventil je vždy nutno dimenzovat na nejvyšší jmenovitý výkon kotle i za předpokladu, že bude používáno méně výhřevné palivo. Pokud je v akumulační nádrži osazen zdroj tepla, musí být jištěna pojistným ventilem. Tento je nutno dimenzovat na součtový výkon zde osazených zdrojů tepla. Prakticky se jedná o výkon solární ho systému a topné elektrické vložky. Výkon solárního systému je součinem špičkového výkonu kolektoru / m 2 a plochy kolektorového pole. Pojistným ventilem musí být rovněž osazen zásobníkový ohřívač TV. Tento bývá obvykle součástí dodávky výrobce zásobníkového ohřívače jako kombinovaný pojistný a zpětný ventil. 2.5 Zařízení pro odvod přebytečného tepla Není nutno instalovat: Pokud je kotel provozován v samotížné soustavě, která odvede veškeré teplo a není osazena termostatickými ventily. Otopný systém je realizován jako otevřená soustava s otevřenou expanzní nádobou. U kotlů s ručním přikládáním, instalovaných v soustavě s nuceným oběhem, může dojít k situaci, že je kotel naplněn palivem a není z něj odebíráno teplo (výpadek el. proudu, porucha čerpadla aj.). Následně dochází k přetopení kotle, které může vyústit až k havárii. Tomuto stavu je nutno zabránit. Pokud je kotel nainstalován v soustavě s nuceným oběhem a tlakovou expanzní nádrží, je nutno spolu s kotlem zakoupit (není zahrnuto v ceně kotle) povinné příslušenství - zařízení pro odvod přebytečného tepla. V případě, že dojde k překročení teploty vody v kotli přes 95 C dochází k jeho uvedení do provozu a tím k odvádění přebytečného tepla. Zařízení je připojeno na zdroj tlakové studené vody z vodovodního řadu. Na přívodu chladicí vody musí být namontován filtr pro zachycení mechanických nečistot. Pro všechny kotle se dodává dvoucestný bezpečnostní ventil DBV 1-02 (samostatně objednatelné příslušenství), který se montuje do výstupního potrubí, bezprostředně za kotlem (pojistné místo). V případě přehřátí kotle se současně otevírá vypouštěcí a dopouštěcí ventil, to znamená, že do kotle proudí studená voda z vodovodního řadu a zároveň se odpouští horká voda z kotle. Propoj na vratné potrubí se montuje rovněž co nejblíže připojení ke kotli. Při poklesu teploty pod limitní hodnotu se současně uzavře vypouštěcí a dopouštěcí ventil. Chladící voda se mísí s vodou v systému ÚV. V případě otevření dvoucestného bezpečnostního zařízení, kdy může dojít k dopuštění vody, která neodpovídá ČSN , je nutno upravit vodu v systému tak, aby této normě opět odpovídala. Minimální tlak vody ve vodovodním řadu musí být vždy větší, než je hodnota odstřiku pojistného ventilu na kotli. Schéma připojení bezp.vent. DBV1-02 ke kotli Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 7

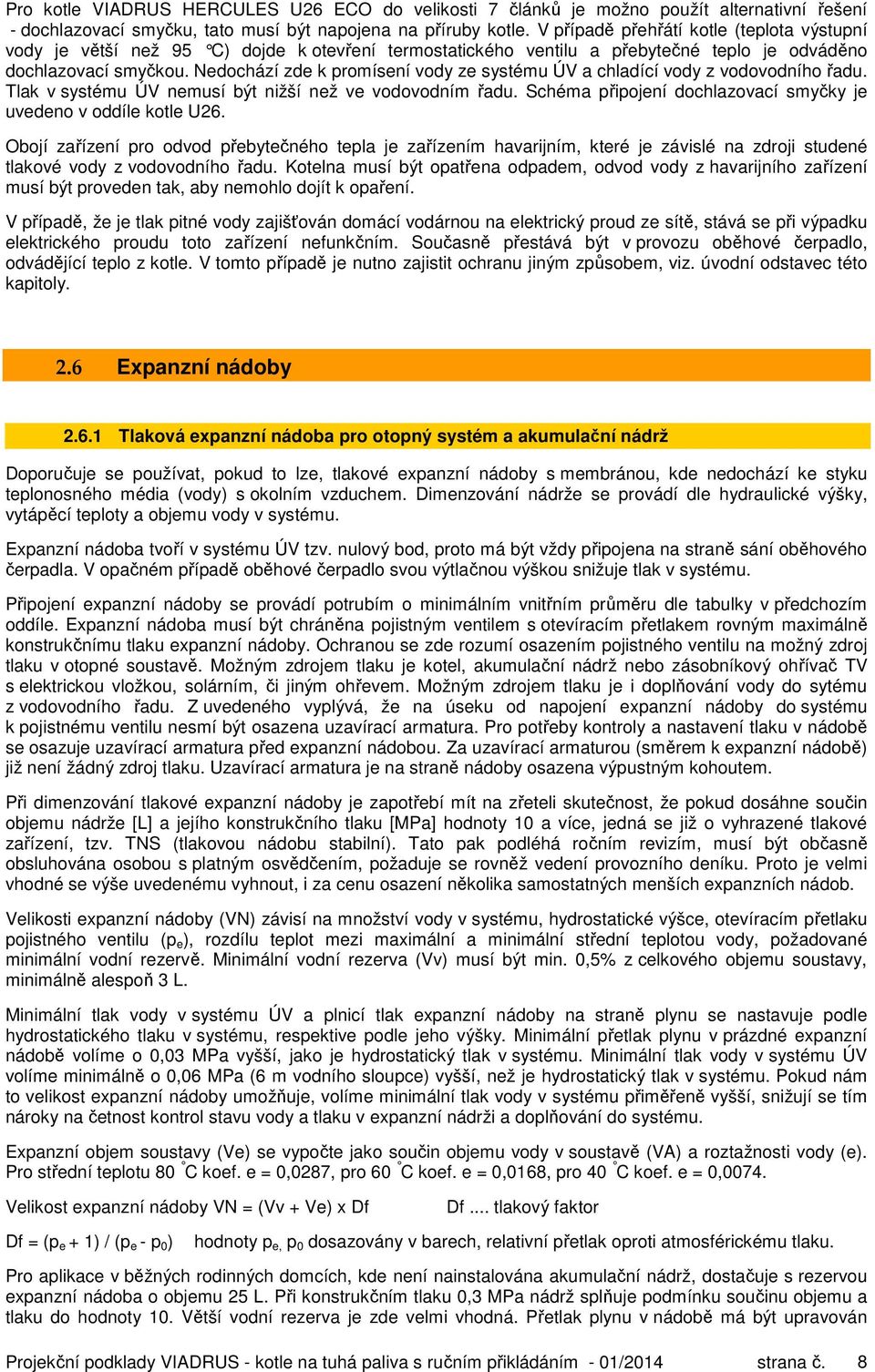

8 Pro kotle VIADRUS HERCULES U26 ECO do velikosti 7 článků je možno použít alternativní řešení - dochlazovací smyčku, tato musí být napojena na příruby kotle. V případě přehřátí kotle (teplota výstupní vody je větší než 95 C) dojde k otevření termostatického ventilu a přebytečné teplo je odváděno dochlazovací smyčkou. Nedochází zde k promísení vody ze systému ÚV a chladící vody z vodovodního řadu. Tlak v systému ÚV nemusí být nižší než ve vodovodním řadu. Schéma připojení dochlazovací smyčky je uvedeno v oddíle kotle U26. Obojí zařízení pro odvod přebytečného tepla je zařízením havarijním, které je závislé na zdroji studené tlakové vody z vodovodního řadu. Kotelna musí být opatřena odpadem, odvod vody z havarijního zařízení musí být proveden tak, aby nemohlo dojít k opaření. V případě, že je tlak pitné vody zajišťován domácí vodárnou na elektrický proud ze sítě, stává se při výpadku elektrického proudu toto zařízení nefunkčním. Současně přestává být v provozu oběhové čerpadlo, odvádějící teplo z kotle. V tomto případě je nutno zajistit ochranu jiným způsobem, viz. úvodní odstavec této kapitoly. 2.6 Expanzní nádoby Tlaková expanzní nádoba pro otopný systém a akumulační nádrž Doporučuje se používat, pokud to lze, tlakové expanzní nádoby s membránou, kde nedochází ke styku teplonosného média (vody) s okolním vzduchem. Dimenzování nádrže se provádí dle hydraulické výšky, vytápěcí teploty a objemu vody v systému. Expanzní nádoba tvoří v systému ÚV tzv. nulový bod, proto má být vždy připojena na straně sání oběhového čerpadla. V opačném případě oběhové čerpadlo svou výtlačnou výškou snižuje tlak v systému. Připojení expanzní nádoby se provádí potrubím o minimálním vnitřním průměru dle tabulky v předchozím oddíle. Expanzní nádoba musí být chráněna pojistným ventilem s otevíracím přetlakem rovným maximálně konstrukčnímu tlaku expanzní nádoby. Ochranou se zde rozumí osazením pojistného ventilu na možný zdroj tlaku v otopné soustavě. Možným zdrojem tlaku je kotel, akumulační nádrž nebo zásobníkový ohřívač TV s elektrickou vložkou, solárním, či jiným ohřevem. Možným zdrojem tlaku je i doplňování vody do sytému z vodovodního řadu. Z uvedeného vyplývá, že na úseku od napojení expanzní nádoby do systému k pojistnému ventilu nesmí být osazena uzavírací armatura. Pro potřeby kontroly a nastavení tlaku v nádobě se osazuje uzavírací armatura před expanzní nádobou. Za uzavírací armaturou (směrem k expanzní nádobě) již není žádný zdroj tlaku. Uzavírací armatura je na straně nádoby osazena výpustným kohoutem. Při dimenzování tlakové expanzní nádoby je zapotřebí mít na zřeteli skutečnost, že pokud dosáhne součin objemu nádrže [L] a jejího konstrukčního tlaku [MPa] hodnoty 10 a více, jedná se již o vyhrazené tlakové zařízení, tzv. TNS (tlakovou nádobu stabilní). Tato pak podléhá ročním revizím, musí být občasně obsluhována osobou s platným osvědčením, požaduje se rovněž vedení provozního deníku. Proto je velmi vhodné se výše uvedenému vyhnout, i za cenu osazení několika samostatných menších expanzních nádob. Velikosti expanzní nádoby (VN) závisí na množství vody v systému, hydrostatické výšce, otevíracím přetlaku pojistného ventilu (p e ), rozdílu teplot mezi maximální a minimální střední teplotou vody, požadované minimální vodní rezervě. Minimální vodní rezerva (Vv) musí být min. 0,5% z celkového objemu soustavy, minimálně alespoň 3 L. Minimální tlak vody v systému ÚV a plnicí tlak expanzní nádoby na straně plynu se nastavuje podle hydrostatického tlaku v systému, respektive podle jeho výšky. Minimální přetlak plynu v prázdné expanzní nádobě volíme o 0,03 MPa vyšší, jako je hydrostatický tlak v systému. Minimální tlak vody v systému ÚV volíme minimálně o 0,06 MPa (6 m vodního sloupce) vyšší, než je hydrostatický tlak v systému. Pokud nám to velikost expanzní nádoby umožňuje, volíme minimální tlak vody v systému přiměřeně vyšší, snižují se tím nároky na četnost kontrol stavu vody a tlaku v expanzní nádrži a doplňování do systému. Expanzní objem soustavy (Ve) se vypočte jako součin objemu vody v soustavě (VA) a roztažnosti vody (e). Pro střední teplotu 80 C koef. e = 0,0287, pro 60 C koef. e = 0,0168, pro 40 C koef. e = 0,0074. Velikost expanzní nádoby VN = (Vv + Ve) x Df Df... tlakový faktor Df = (p e + 1) / (p e - p 0 ) hodnoty p e, p 0 dosazovány v barech, relativní přetlak oproti atmosférickému tlaku. Pro aplikace v běžných rodinných domcích, kde není nainstalována akumulační nádrž, dostačuje s rezervou expanzní nádoba o objemu 25 L. Při konstrukčním tlaku 0,3 MPa nádrž splňuje podmínku součinu objemu a tlaku do hodnoty 10. Větší vodní rezerva je zde velmi vhodná. Přetlak plynu v nádobě má být upravován Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 8

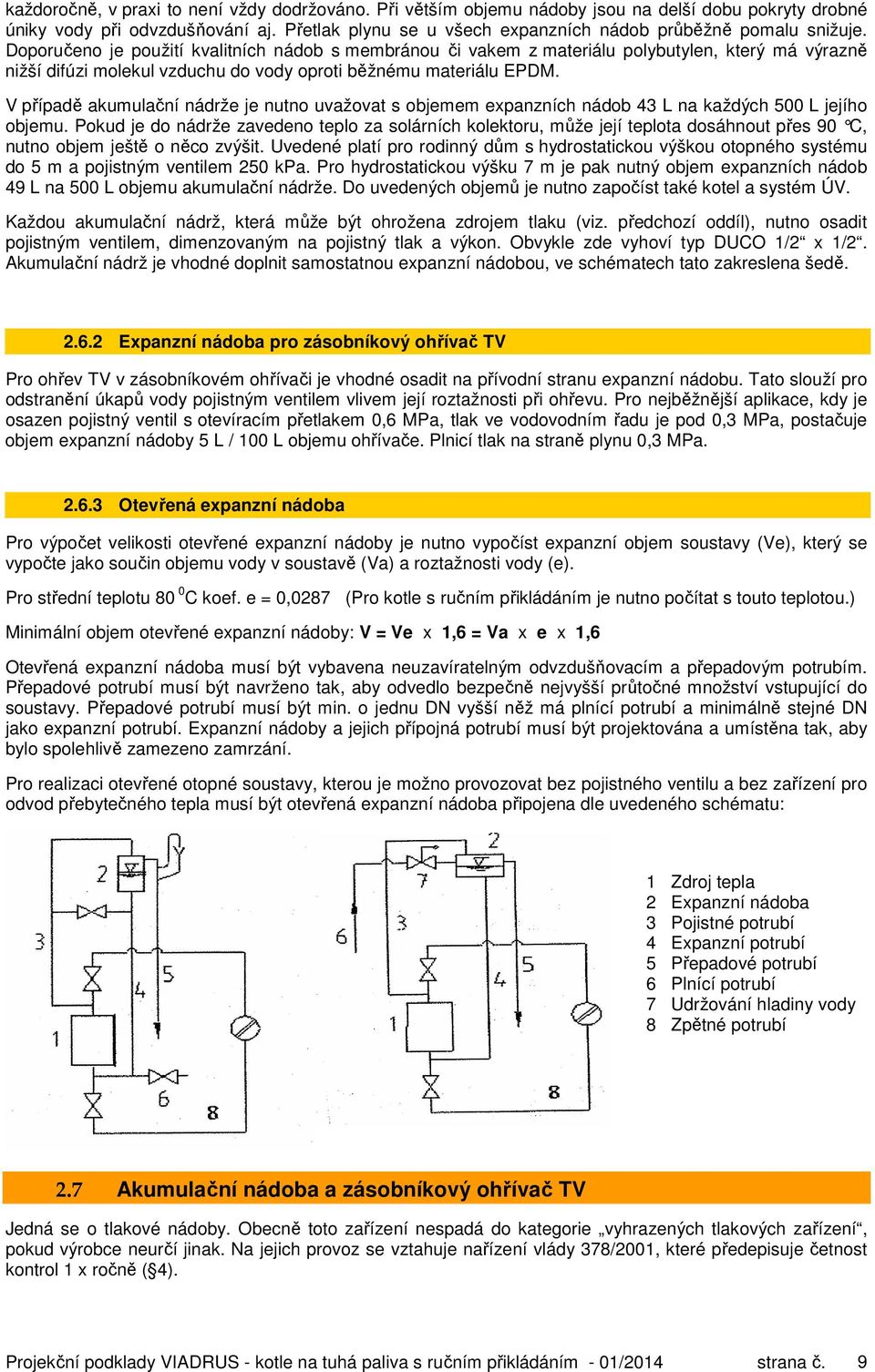

9 každoročně, v praxi to není vždy dodržováno. Při větším objemu nádoby jsou na delší dobu pokryty drobné úniky vody při odvzdušňování aj. Přetlak plynu se u všech expanzních nádob průběžně pomalu snižuje. Doporučeno je použití kvalitních nádob s membránou či vakem z materiálu polybutylen, který má výrazně nižší difúzi molekul vzduchu do vody oproti běžnému materiálu EPDM. V případě akumulační nádrže je nutno uvažovat s objemem expanzních nádob 43 L na každých 500 L jejího objemu. Pokud je do nádrže zavedeno teplo za solárních kolektoru, může její teplota dosáhnout přes 90 C, nutno objem ještě o něco zvýšit. Uvedené platí pro rodinný dům s hydrostatickou výškou otopného systému do 5 m a pojistným ventilem 250 kpa. Pro hydrostatickou výšku 7 m je pak nutný objem expanzních nádob 49 L na 500 L objemu akumulační nádrže. Do uvedených objemů je nutno započíst také kotel a systém ÚV. Každou akumulační nádrž, která může být ohrožena zdrojem tlaku (viz. předchozí oddíl), nutno osadit pojistným ventilem, dimenzovaným na pojistný tlak a výkon. Obvykle zde vyhoví typ DUCO 1/2 x 1/2. Akumulační nádrž je vhodné doplnit samostatnou expanzní nádobou, ve schématech tato zakreslena šedě Expanzní nádoba pro zásobníkový ohřívač TV Pro ohřev TV v zásobníkovém ohřívači je vhodné osadit na přívodní stranu expanzní nádobu. Tato slouží pro odstranění úkapů vody pojistným ventilem vlivem její roztažnosti při ohřevu. Pro nejběžnější aplikace, kdy je osazen pojistný ventil s otevíracím přetlakem 0,6 MPa, tlak ve vodovodním řadu je pod 0,3 MPa, postačuje objem expanzní nádoby 5 L / 100 L objemu ohřívače. Plnicí tlak na straně plynu 0,3 MPa Otevřená expanzní nádoba Pro výpočet velikosti otevřené expanzní nádoby je nutno vypočíst expanzní objem soustavy (Ve), který se vypočte jako součin objemu vody v soustavě (Va) a roztažnosti vody (e). Pro střední teplotu 80 0 C koef. e = 0,0287 (Pro kotle s ručním přikládáním je nutno počítat s touto teplotou.) Minimální objem otevřené expanzní nádoby: V = Ve x 1,6 = Va x e x 1,6 Otevřená expanzní nádoba musí být vybavena neuzavíratelným odvzdušňovacím a přepadovým potrubím. Přepadové potrubí musí být navrženo tak, aby odvedlo bezpečně nejvyšší průtočné množství vstupující do soustavy. Přepadové potrubí musí být min. o jednu DN vyšší něž má plnící potrubí a minimálně stejné DN jako expanzní potrubí. Expanzní nádoby a jejich přípojná potrubí musí být projektována a umístěna tak, aby bylo spolehlivě zamezeno zamrzání. Pro realizaci otevřené otopné soustavy, kterou je možno provozovat bez pojistného ventilu a bez zařízení pro odvod přebytečného tepla musí být otevřená expanzní nádoba připojena dle uvedeného schématu: 1 Zdroj tepla 2 Expanzní nádoba 3 Pojistné potrubí 4 Expanzní potrubí 5 Přepadové potrubí 6 Plnící potrubí 7 Udržování hladiny vody 8 Zpětné potrubí 2.7 Akumulační nádoba a zásobníkový ohřívač TV Jedná se o tlakové nádoby. Obecně toto zařízení nespadá do kategorie vyhrazených tlakových zařízení, pokud výrobce neurčí jinak. Na jejich provoz se vztahuje nařízení vlády 378/2001, které předepisuje četnost kontrol 1 x ročně ( 4). Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 9

10 3 Základní údaje kotlů 3.1 VIADRUS HERCULES U24 Litinový článkový kotel, pracující na principu odhořívání paliva, určený pro spalování pevných paliv - hnědého uhlí, černého uhlí nespékavého a koksu. Jako doplňkové palivo lze použít dřevo. Tříčlánková velikost kotle je vhodná pro rekonstrukce zdrojů tepla v samostatných bytových jednotkách, pro menší obytná a rekreační zařízení. Větší velikosti kotle (4 10 článků) vyhovují požadavkům na vytápění rodinných domků, obchodů, škol apod. Kotel je vyráběn jako teplovodní s pracovním přetlakem do 400 kpa. Před expedicí je odzkoušen na těsnost zkušebním přetlakem 800 kpa. Kotel je určen pro vytápění v uzavřených i otevřených otopných systémech. Tříčlánková velikost je vhodná do soustav s přirozeným i nuceným oběhem topné vody, ostatní velikosti vyžadují pro provoz na plný výkon a dt 20 K nucený oběh. Přednosti kotle: Vysoká životnost litinového výměníku a všech ostatních dílů vzhledem ke kvalitě použitých materiálů. Dlouhodobě ověřená konstrukce. Propracovaná výrobní technologie na automatických formovacích linkách se stálou a ověřenou kvalitou výrobního procesu (ISO 9001, ISO ). Účinnost spalování 80 %. Jednoduchá obsluha a údržba. Odstupňování výkonu dle počtu článků. Kotel pracuje na principu odhořívání paliva. Na roštu ve spodní části spalovacího prostoru hoří jen určitá část paliva, vyhořelé palivo je postupně nahrazováno z dalším palivem z násypky, které se postupně sesouvá. Výhodou tohoto uspořádání je rovnoměrnost výkonu kotle, vysoká a stabilní účinnost spalování a emisí i v spalování případě paliv s vysokým obsahem prchavých látek. Kotel je velmi vhodný pro provoz na hnědé uhlí, kde dosahuje velmi vysoké účinnosti. S ohledem na výše popsané zde není možno používání podřadných paliv s vysokou spékavostí. Kotle s odhoříváním rovněž vyžadují dobrý komínový tah. HNĚDÉ UHLÍ Doporučená paliva Nejvhodnější palivem je hnědé uhlí o zrnitosti mm. Doba hoření při jmenovitém výkonu je 4 hodiny. ČERNÉ UHLÍ Nejvhodnější palivem je černé uhlí o zrnitosti mm. Doba hoření při jmenovitém výkonu je 4 hodiny. KOKS Nejvhodnější palivem je koks o zrnitosti mm. Doba hoření při jmenovitém výkonu je 4 hodiny. DOPLŇKOVÉ PALIVO - DŘEVO Při tomto topení není dosaženo jmenovitého výkonu. Princip kotle s odhoříváním paliva, schéma průchodu spalin kotlem - Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 10

11 3.1.2 Technické údaje kotle VIADRUS HERCULES U24 Rozměry, technické parametry kotle Počet článků ks Objem palivové šachty l 40,1 49,9 59,7 69,5 79,3 89,1 98,9 108 Obsah vody l 39,5 49,3 59,1 68,9 78,7 88, ,8 Hmotnost kg Hloubka spalovací komory mm Průměr kouřového hrdla mm Rozměry kotle: - výška x šířka mm 1161 x hloubka L mm Rozměry plnícího otvoru mm 245 x 195 Maximální provozní přetlak vody kpa 400 Minimální provozní přetlak vody kpa 50 Zkušební přetlak vody kpa 800 Třída kotle dle EN Hydraulická ztráta kotle ( T=20 K) Pa Minimální teplota vratné vody C 45 Doporučená provozní teplota topné vody C Hladina hluku db Nepřesahuje hladinu 65 db (A) Přípojky kotle topná voda 6/4 vratná voda 6/4 Teplota chladící vody pro zařízení pro odvádění přebytečného tepla C 5 20 Přetlak chladící vody pro zařízení pro odvádění přebytečného tepla kpa Technické parametry palivo hnědé uhlí zrnitost mm, vlhkost paliva max. 15 %, výhřevnost: MJ.kg -1 Počet článků ks Jmenovitý tepelný výkon kw Spotřeba paliva při jmenovitém tepelném výkonu kg.h -1 2,60 3,80 5,00 6,20 7,40 8,60 9,80 11,00 Nejmenší tepelný výkon kw 3,9 5,7 7,5 9,3 11,1 12,9 14,7 16,5 Spotřeba paliva při nejmenším tepelném výkonu kg.h -1 0,79 1,15 1,51 1,87 2,23 2,60 2,96 3,32 Výhřevnost paliva MJ.kg -1 19,81 Doba hoření při jmenovitém Výkonu hod 4 Teplota spalin na výstupu při jmenovitém tepelném výkonu C Teplota spalin na výstupu při nejmenším tepelném výkonu C Hmotnostní průtok spalin při jmenovitém tepelném výkonu g.s -1 10,65 15,57 20,49 25,41 30,33 35,24 40,16 45,08 Hmotnostní průtok spalin při nejmenším tepelném výkonu g.s -1 4,92 7,19 9,46 11,73 14,00 16,27 18,54 20,81 Požadovaný tah Pa Účinnost % 78 Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 11

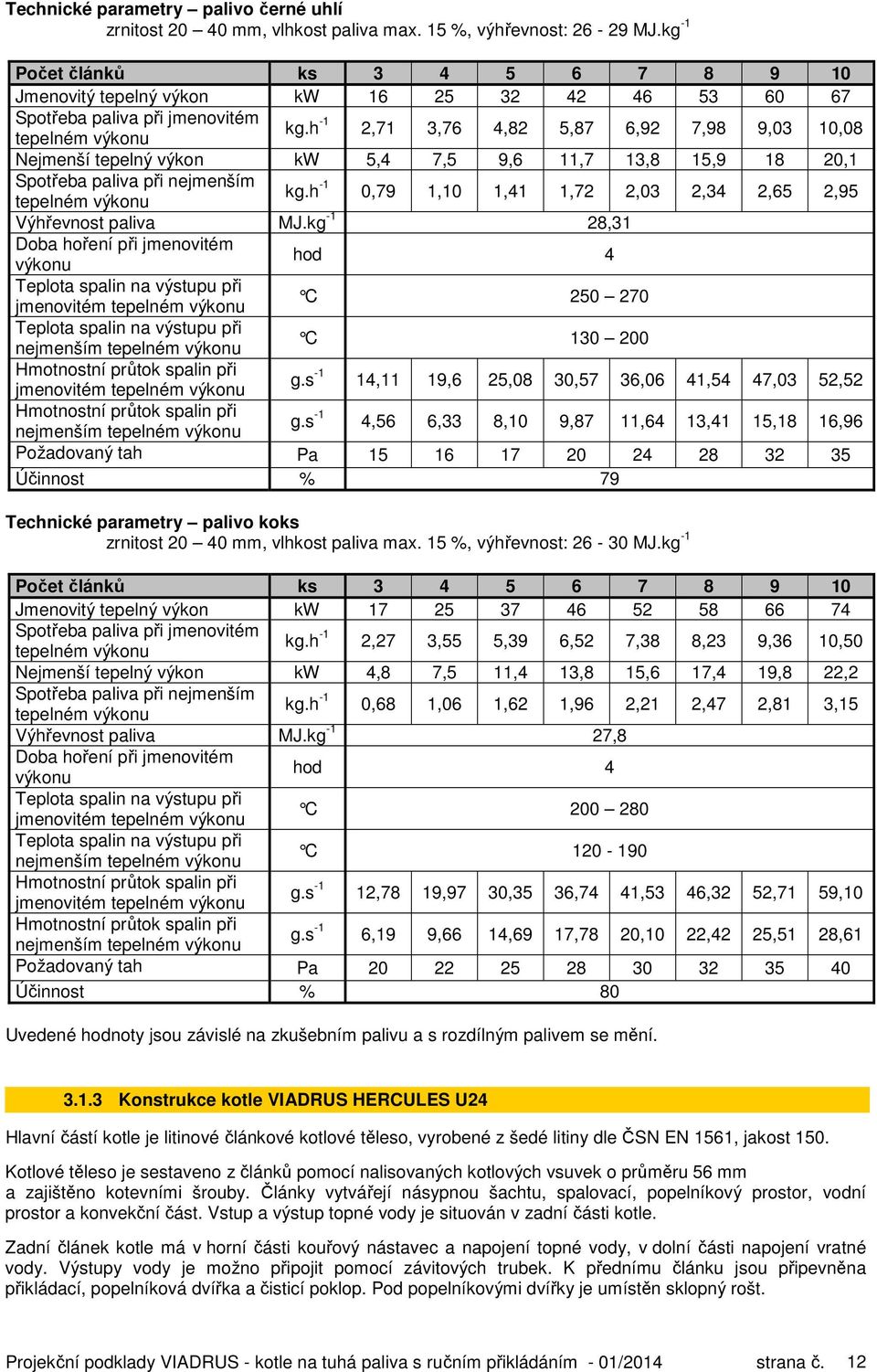

12 Technické parametry palivo černé uhlí zrnitost mm, vlhkost paliva max. 15 %, výhřevnost: MJ.kg -1 Počet článků ks Jmenovitý tepelný výkon kw Spotřeba paliva při jmenovitém tepelném výkonu kg.h -1 2,71 3,76 4,82 5,87 6,92 7,98 9,03 10,08 Nejmenší tepelný výkon kw 5,4 7,5 9,6 11,7 13,8 15, ,1 Spotřeba paliva při nejmenším tepelném výkonu kg.h -1 0,79 1,10 1,41 1,72 2,03 2,34 2,65 2,95 Výhřevnost paliva MJ.kg -1 28,31 Doba hoření při jmenovitém výkonu hod 4 Teplota spalin na výstupu při jmenovitém tepelném výkonu C Teplota spalin na výstupu při nejmenším tepelném výkonu C Hmotnostní průtok spalin při jmenovitém tepelném výkonu g.s -1 14,11 19,6 25,08 30,57 36,06 41,54 47,03 52,52 Hmotnostní průtok spalin při nejmenším tepelném výkonu g.s -1 4,56 6,33 8,10 9,87 11,64 13,41 15,18 16,96 Požadovaný tah Pa Účinnost % 79 Technické parametry palivo koks zrnitost mm, vlhkost paliva max. 15 %, výhřevnost: MJ.kg -1 Počet článků ks Jmenovitý tepelný výkon kw Spotřeba paliva při jmenovitém tepelném výkonu kg.h -1 2,27 3,55 5,39 6,52 7,38 8,23 9,36 10,50 Nejmenší tepelný výkon kw 4,8 7,5 11,4 13,8 15,6 17,4 19,8 22,2 Spotřeba paliva při nejmenším tepelném výkonu kg.h -1 0,68 1,06 1,62 1,96 2,21 2,47 2,81 3,15 Výhřevnost paliva MJ.kg -1 27,8 Doba hoření při jmenovitém výkonu hod 4 Teplota spalin na výstupu při jmenovitém tepelném výkonu C Teplota spalin na výstupu při nejmenším tepelném výkonu C Hmotnostní průtok spalin při jmenovitém tepelném výkonu g.s -1 12,78 19,97 30,35 36,74 41,53 46,32 52,71 59,10 Hmotnostní průtok spalin při nejmenším tepelném výkonu g.s -1 6,19 9,66 14,69 17,78 20,10 22,42 25,51 28,61 Požadovaný tah Pa Účinnost % 80 Uvedené hodnoty jsou závislé na zkušebním palivu a s rozdílným palivem se mění Konstrukce kotle VIADRUS HERCULES U24 Hlavní částí kotle je litinové článkové kotlové těleso, vyrobené z šedé litiny dle ČSN EN 1561, jakost 150. Kotlové těleso je sestaveno z článků pomocí nalisovaných kotlových vsuvek o průměru 56 mm a zajištěno kotevními šrouby. Články vytvářejí násypnou šachtu, spalovací, popelníkový prostor, vodní prostor a konvekční část. Vstup a výstup topné vody je situován v zadní části kotle. Zadní článek kotle má v horní části kouřový nástavec a napojení topné vody, v dolní části napojení vratné vody. Výstupy vody je možno připojit pomocí závitových trubek. K přednímu článku jsou připevněna přikládací, popelníková dvířka a čisticí poklop. Pod popelníkovými dvířky je umístěn sklopný rošt. Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 12

13 Regulační prvky pro spalování: Dusivka popelníkových dvířek reguluje přívod spalovacího vzduchu pod rošt kotle. Je ovládána regulátorem tahu nebo ručně stavěcím šroubem dusivky. Druhý regulátor tahu (pro velikost 8 10 čl.) reguluje zadní dusivku. Regulátor se nastavuje na stejnou teplotu jako regulátor v přední části kotle. Růžice přikládacích dvířek slouží k přivádění sekundárního vzduchu do spalovacího prostoru. Pro přívod terciálního vzduchu slouží růžice v zadní části kotle, která musí být pootevřená dle velikosti kotle na 1 5 mm (u 3 a 4 čl. velikosti kotle se nastavuje vzduchová růžice na zadním článku kotle na 1 mm a 5 až 10 čl. velikosti kotle se postupně zvětšuje dle potřeby). V přední části kotle je pro přívod terciálního vzduchu určen malý popelník. Na malém popelníku jsou dorazy pro zajištění mezery mezi článkem a popelníkem pro přívod vzduchu. Také je možné v případě potřeby tuto mezeru zvětšit. Pro zjišťování teploty topné vody a tlaku vody v otopném systému slouží sdružený přístroj - termomanometr. Jímka čidla termomanometru je umístěna v horní části předního kotlového článku. Za čisticím poklopem v kouřových tazích kotle jsou umístěny přepážky spalovacího prostoru Hlavní rozměry kotle VIADRUS HERCULES U24, instalace L mm L1 mm D mm L mm L1 mm D mm 176 Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 13

14 Rozměry podezdívky počet článků L [mm] Umístění kotle vzhledem k potřebnému manipulačnímu prostoru: základní prostředí AA5/AB5 dle ČSN ED. 2;; před kotlem musí být ponechán manipulační prostor minimálně 1000 mm; minimální vzdálenost mezi zadní částí kotle a stěnou 400 mm; alespoň z jedné boční strany zachovat prostor pro přístup k zadní části kotle minimálně 400 mm. Umístění paliva: je vyloučeno palivo ukládat za kotel nebo skládat ho vedle kotle ve vzdálenosti menší než 400 mm; je vyloučeno ukládat palivo mezi dva kotle v kotelně; výrobce doporučuje dodržovat vzdálenost mezi kotlem a palivem min mm nebo umístit palivo do jiné místnosti, než je instalován kotel. Komínový tah Komín se správným tahem je základním předpokladem pro dobrou funkci kotle. Ovlivňuje jak výkon kotle, tak jeho účinnost. Kotel smí být připojen ke komínovému průduchu, který má dostatečný tah, viz. tabulka technických parametrů. Kotel smí být uveden do provozu až po provedení revize kouřových cest. Zařízení pro odvod přebytečného tepla Ke kotli se dodává dvoucestný bezpečnostní ventil DBV 1-02, který se montuje do výstupního potrubí, bezprostředně za kotlem (pojistné místo). V případě přehřátí kotle se současně otevírá vypouštěcí a dopouštěcí ventil, to znamená, že do kotle proudí studená voda z vodovodního řadu a zároveň se odpouští horká voda z kotle. Dvoucestný bezpečnostní ventil není zahrnutý v ceně kotle. Viz. kapitola 2.5. Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 14

15 3.2 VIADRUS HERCULES U26 ECO Litinový článkový kotel, pracující na principu prohořívání paliva, určený pro spalování pevných paliv - koksu. Čtyř článková velikost je vhodná pro rekonstrukce zdrojů tepla v samostatných bytových jednotkách, pro menší obytná a rekreační zařízení. Větší velikosti kotle (5 10 článků) vyhovují požadavkům na vytápění rodinných domků, obchodů, škol apod. Kotle jsou vhodné do soustav s přirozeným i nuceným oběhem topné vody, pro největší velikosti je pro provoz na plný výkon a dt 20 K lépe zajistit nucený oběh. Přednosti kotle: Vysoká životnost litinového výměníku a všech ostatních dílů vzhledem ke kvalitě použitých materiálů. Dlouhodobě ověřená konstrukce. Propracovaná výrobní technologie na automatických formovacích linkách se stálou a ověřenou kvalitou výrobního procesu (ISO 9001, ISO ). Účinnost spalování v rozsahu 76,4 až 84,1 %. Jednoduchá obsluha a údržba. Odstupňování výkonu dle počtu článků. Kotel klasické konstrukce pracuje na principu prohořívání paliva. Veškeré naložené palivo v kotli se postupně rozhoří a je udržováno ve žhavém stavu až do vyhoření. Výhodou jsou minimalizované nároky na zrnitost. Nejvhodnější palivem je koks o zrnitosti mm. S ohledem na povinnost plnění emisních limitů není možno používat v kotli jiná paliva Technické údaje kotle VIADRUS HERCULES U26 ECO Rozměry, technické parametry kotle VIADRUS HERCULES U 26 Počet článků ks Třída kotle dle EN Objem spalovací komory dm Obsah vody l 33, ,7 50,4 56,1 61,8 67,5 Hmotnost kg Hloubka spalovací komory mm Průměr kouřového hrdla Ø D mm Rozměry kotle: výška x šířka mm 1158 x 600 hloubka L mm hloubka L1 mm Rozměry plnícího otvoru mm 300 x 320 Maximální provozní přetlak vody kpa 400 (4 bar) Minimální provozní přetlak vody kpa 50 (0,5 bar) Zkušební přetlak vody kpa 800 (8 bar) Hydraulická ztráta ( T=20 K) Pa Nejnižší teplota vstupní vody na přípojce vstupní vody kotle C 45 C Doporučená provozní teplota topné vody C Hladina hluku db Nepřesahuje hladinu 65 db (A) Komínový tah Pa Přípojky kotle: topná voda 2 vratná voda 2 Max. hmotnost paliva v plnící komoře kg Teplota chladicí vody pro zařízení pro odvádění přebytečného tepla C 5 20 Přetlak chladicí vody pro zařízení pro odvádění přebytečného tepla kpa (2-6 bar) Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 15

16 Technické parametry palivo koks zrnitost mm, vlhkost paliva max. 15 % výhřevnost: MJ.kg -1 Počet článků ks Jmenovitý výkon kw 15 22, ,5 40, Spotřeba paliva při jmenovitém výkonu kg/h 3 3,6 4,7 5,5 6,2 6,8 7,5 Výhřevnost paliva MJ.kg -1 28,5 Doba hoření při jmenovitém výkonu hod 4 Teplota spalin při jmenovitém výkonu C Hmotnostní průtok spalin při jmenovitém výkonu g/sec 7,08 10,6 14,15 17,76 19,1 21,9 24,4 Účinnost % 76,4 78,5 80,4 81,1 82, ,1 Kotel je vyráběn jako teplovodní s pracovním přetlakem do 400 kpa. Před expedicí je odzkoušen na těsnost zkušebním přetlakem 800 kpa. Kotel je určen pro vytápění v uzavřených i otevřených otopných systémech. Diagram pro orientační stanovení průměru komínu (pro stanovení přesného průměru je nutno provést výpočet podle místních podmínek) Komínový tah [Pa] světlý průřez v cm Počet článků Účinná výška komínu [m] Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 16

17 3.2.2 Konstrukce kotle VIADRUS HERCULES U26 ECO Hlavní částí kotle je litinové článkové kotlové těleso, vyrobené z šedé litiny dle ČSN EN 1561, jakost 150. Kotlové těleso je sestaveno z článků pomocí nalisovaných kotlových vsuvek o průměru 56 mm a zajištěno kotevními šrouby. Články vytvářejí násypnou šachtu, spalovací, popelníkový prostor, vodní prostor a konvekční část. Vstup a výstup topné vody je situován v zadní části kotle. Zadní článek kotle má v horní části kouřový nástavec a napojení topné vody, v dolní části napojení vratné vody. Výstupy vody je možno připojit pomocí závitových trubek. K přednímu článku jsou připevněna přikládací dvířka, popelníková dvířka a čisticí poklop. Pod popelníkovými dvířky je umístěn sklopný rošt. Regulační prvky pro spalování: Kouřová klapka kouřového nástavce reguluje výstup množství spalin z kotle do komínu. Ovládá se rukojetí s táhlem v horní levé části kotle vedle přikládacích dvířek. Dusivka popelníkových dvířek reguluje přívod spalovacího vzduchu pod rošt kotle. Je ovládána regulátorem tahu. Druhý regulátor tahu (pro velikosti 8, 9, 10 čl.) reguluje zadní dusivku. Regulátor se nastavuje na stejnou teplotu jako regulátor v přední části kotle. Dusivka přikládacích dvířek slouží k přivádění sekundárního vzduchu do spalovacího prostoru. Pro zjišťování teploty topné vody a tlaku vody v otopném systému slouží sdružený přístroj - termomanometr. Jímka čidla termomanometru je umístěna v horní části předního kotlového článku Hlavní rozměry kotle VIADRUS HERCULES U26 ECO, instalace Rozměry kotle VIADRUS HERCULES U 26 Počet článků L L D Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 17

18 Rozměry podezdívky počet článků L [mm] Namísto podezdívky je možno použití litinového podstavce z dodávky VIADRUS (samostatně objednatelné příslušenství). Pro splnění podmínek 3. emisní třídy, dle EN 303-5, jsou v topeništi vsazeny keramické vložky, které jsou zde uchyceny pomocí vodících plechů, v kanálech odtahů spalin jsou vsazeny turbulátory. Umístění těchto komponent je znázorněno na obrázku. 1 plech vodící (dle velikosti) 2 vložky (dle velikosti) 3 turbulátory (dle velikosti) Poznámka: Stávající kotle VIADRUS HERCULES U 26 lze pomocí výše uvedených komponent přestavět na kotle, splňující podmínky 3. emisní třídy, respektive na typ VIADRUS HERCULES U 26 ECO. Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 18

19 Umístění kotle vzhledem k potřebnému manipulačnímu prostoru: základní prostředí AA5/AB5 dle ČSN ED. 2;; před kotlem musí být ponechán manipulační prostor minimálně 1000 mm; minimální vzdálenost mezi zadní částí kotle a stěnou 400 mm; alespoň z jedné boční strany zachovat prostor pro přístup k zadní části kotle minimálně 400 mm. Umístění paliva: pro správné spalování v kotli je nutno používat palivo suché. Výrobce doporučuje skladovat palivo ve sklepních prostorech nebo minimálně pod přístřeším; je vyloučeno palivo ukládat za kotel nebo skládat ho vedle kotle ve vzdálenosti menší než 400 mm; je vyloučeno ukládat palivo mezi dva kotle v kotelně; výrobce doporučuje dodržovat vzdálenost mezi kotlem a palivem min mm nebo umístit palivo do jiné místnosti, než je instalován kotel. Zařízení pro odvod přebytečného tepla Ke kotli se dodává dvoucestný bezpečnostní ventil DBV 1-02, který se montuje do výstupního potrubí, bezprostředně za kotlem (pojistné místo). V případě přehřátí kotle se současně otevírá vypouštěcí a dopouštěcí ventil, to znamená, že do kotle proudí studená voda z vodovodního řadu a zároveň se odpouští horká voda z kotle. Dvoucestný bezpečnostní ventil není zahrnutý v ceně kotle. Viz. kapitola 2.5. Pro kotle VIADRUS U26 ECO do velikosti 7 článků je možno použít alternativní řešení - dochlazovací smyčku, tato musí být napojena na příruby kotle. V případě přehřátí kotle (teplota výstupní vody je větší než 95 C) dojde k otevření termostatického ventilu a přebytečné teplo je odváděno dochlazovací smyčkou. Nedochází zde k promísení vody ze systému ÚV a chladící vody z vodovodního řadu. Tlak v systému ÚV nemusí být nižší než ve vodovodním řadu. 1. Výstup topné vody do systému 2 2. Vstup vratné vody z dochlazovací smyčky 1 1/2 3. Vstup vratné vody do kotle ze systému 2 4. Výstup chladící vody 5. Termostatický ventil TS 130 (STS 20) 6. Výstup topné vody z kotle 2 7. Vstup chladící vody zadní část kotle Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 19

20 Komínový tah Komín se správným tahem je základním předpokladem pro dobrou funkci kotle. Ovlivňuje jak výkon kotle, tak jeho účinnost. Kotel smí být připojen ke komínovému průduchu, který má dostatečný tah, viz. tabulka technických parametrů. Kotel smí být uveden do provozu až po provedení revize kouřových cest. Ovládání kouřové klapky 1. Kouřový nástavec s kouřovou klapkou 6. Šroub dusivky 2. Táhlo ovládání kouřové klapky 7. Závěsný kolík 3. Závlačka 8. Páčka regulátoru tahu 4. Plastová koule ovládání 9. Řetízek 5. Nálepka ovládání kouřové klapky Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 20

21 3.3 VIADRUS HERCULES U28 Litinový článkový kotel, pracující na principu odhořívání paliva, určený pro spalování pevných paliv - hnědého uhlí a černého uhlí nespékavého. Jako doplňkové palivo lze použít dřevo. Kotle vyhovují požadavkům na vytápění rodinných domků, obchodů, škol apod. Kotel je vyráběn jako teplovodní s pracovním přetlakem do 400 kpa. Před expedicí je odzkoušen na těsnost zkušebním přetlakem 800 kpa. Kotel je určen pro vytápění v uzavřených i otevřených otopných systémech. Tříčlánková velikost je vhodná do soustav s přirozeným i nuceným oběhem topné vody, ostatní velikosti vyžadují pro provoz na plný výkon a dt 20 K nucený oběh. Přednosti kotle: Vysoká životnost litinového výměníku a všech ostatních dílů vzhledem ke kvalitě použitých materiálů. Dlouhodobě ověřená konstrukce. Propracovaná výrobní technologie na automatických formovacích linkách se stálou a ověřenou kvalitou výrobního procesu (ISO 9001, ISO ). Účinnost spalování až 82 %. Jednoduchá obsluha a údržba. Odstupňování výkonu dle počtu článků. Kotel pracuje na principu odhořívání paliva. Na roštu ve spodní části spalovacího prostoru hoří jen určitá část paliva, vyhořelé palivo je postupně nahrazováno z dalším palivem z násypky, které se postupně sesouvá. Výhodou tohoto uspořádání je rovnoměrnost výkonu kotle, vysoká a stabilní účinnost spalování a emisí i v spalování případě paliv s vysokým obsahem prchavých látek. Kotel je velmi vhodný pro provoz na hnědé uhlí, kde dosahuje mimořádně vysoké účinnosti. S ohledem na výše popsané zde není možno používání podřadných paliv s vysokou spékavostí. Kotle s odhoříváním rovněž vyžadují dobrý komínový tah. HNĚDÉ UHLÍ Doporučená paliva Nejvhodnější palivem je hnědé uhlí o zrnitosti mm. Doba hoření při jmenovitém výkonu je 4 hodiny. ČERNÉ UHLÍ Nejvhodnější palivem je černé uhlí o zrnitosti mm. Doba hoření při jmenovitém výkonu je 4 hodiny. DOPLŇKOVÉ PALIVO - DŘEVO Při tomto topení není dosaženo jmenovitého výkonu. Pro spalování dřeva je zapotřebí dokoupit doporučené příslušenství. Princip kotle s odhoříváním paliva, schéma průchodu spalin kotlem - Projekční podklady VIADRUS - kotle na tuhá paliva s ručním přikládáním - 01/2014 strana č. 21
