Příloha č. 1 A - Specifikace dodávky, část A - Knihovna

Transkript

1 Příloha č. 1 A - Specifikace dodávky, část A - Knihovna Požadovaná specifice je z hlediska zadavatele optimálním řešením pro provoz. Pokud jsou uvedené požadavky v zadávací dokumentaci shodné či podobné nespecifikovanému konkrétnímu výrobku nebo technologii, má se za to, že je tím definován minimální požadovaný standard a v nabídce může být nahrazen i výrobkem nebo technologií srovnatelnou, v souladu s 45 a 46 zákona. V tomto případě uchazeč v nabídce uvede podrobnější specifikaci použitého alternativního výrobku, tak aby mohl být posouzen s požadavky zadavatele a posouzen s ostatními nabídkami v rámci hodnocení nabídek. Rozměry jsou orientační, ale neměli by se zásadně odlišovat, protože vycházejí z prostorových možností objednatele a stavebních přípravy. Ilustrační foto je pouze pro znázornění představy zadavatele, nikoliv výrobek, který má být dodán. Zadavatel předkládá stavební projektovou dokumentaci pro lepší orientaci uchazeče. Pro část knihovna se jedná o výkres D Půdorys 1.N.P.pdf. Základní technické charakteristiky platné pro veškeré nábytkové vybavení: odolnost vůči otěrům odolnost vůči úderům zvýšená odolnost proti vlhkosti odolnost vůči působení chemických látek tepelná odolnost (při krátkodobém působení až do 240oC) odolnost vůči působení světla Seznam místností Číslo místnosti Účel místnosti Plocha m2 A 1-01 Knihovna 165,00 A 1-02 Informační centrum 22,02 A 1-03 šatna 20,09 A 1-04 Kancelář vedoucí 14,24 A 1-05 Příprava souborů 13,00 A 1-06 Úklidová komora 2,04 A 1-07 Sprcha zaměstnanci 3,00 A 1-08 WC zaměstnanci 1,44 A 1-09 Denní místnost 9,46 A 1-10 Předsíň ženy 5,61 A 1-11 WC ženy 1,28 A 1-12 WC ženy 1,28 A 1-13 Předsíň muži 7,44 A 1-14 WC muži 2,35 A 1-15 WC muži 2,35 A 1-16 WC pro TP 2,8 A 1-17 Chodba 4,29 A 1-18 Výstavní prostor 73,15 A 1-19 Sklad materiálu 19,03 A 1-20 Sklad 5,53 A 1-21 Zádveří 6,89 Podklady pro grafické znázornění V současné době může zadavatel předložit seznam použitých krytin, koberců, dlažeb a obkladů, které jsou v rámci realizace stavby použity. Označení odpovídá značení položek ve výkresové dokumentaci. Strana 1 (celkem 18)

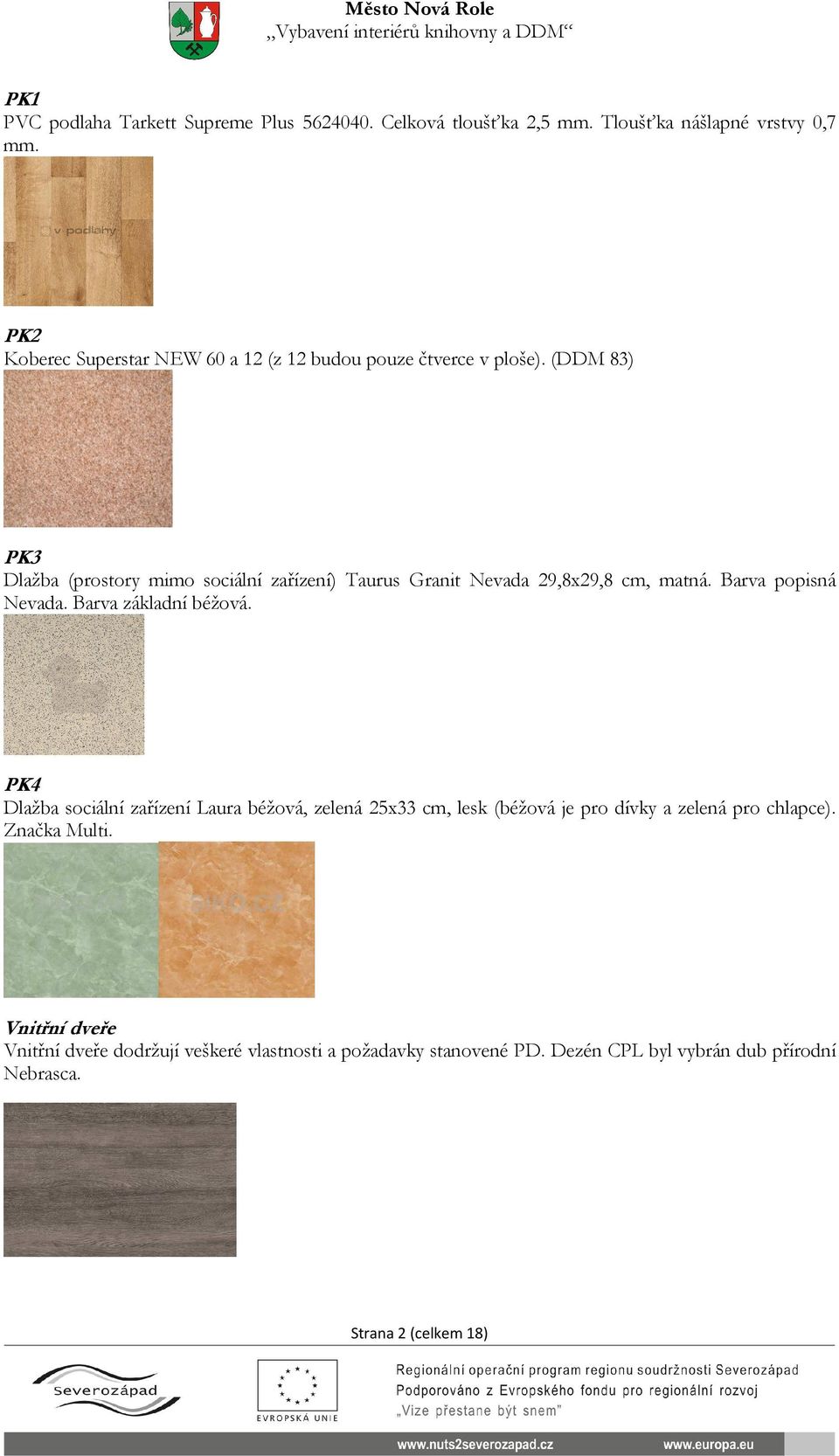

2 PK1 PVC podlaha Tarkett Supreme Plus Celková tloušťka 2,5 mm. Tloušťka nášlapné vrstvy 0,7 mm. PK2 Koberec Superstar NEW 60 a 12 (z 12 budou pouze čtverce v ploše). (DDM 83) PK3 Dlažba (prostory mimo sociální zařízení) Taurus Granit Nevada 29,8x29,8 cm, matná. Barva popisná Nevada. Barva základní béžová. PK4 Dlažba sociální zařízení Laura béžová, zelená 25x33 cm, lesk (béžová je pro dívky a zelená pro chlapce). Značka Multi. Vnitřní dveře Vnitřní dveře dodržují veškeré vlastnosti a požadavky stanovené PD. Dezén CPL byl vybrán dub přírodní Nebrasca. Strana 2 (celkem 18)

3 Prvky dodávky popis A 1-01 Knihovna A Nový centrální pult - na míru 2 rovné díly spojené rohovým čtvrtkruhovým dílem, rozměr celé sestavy 2300 mm x 3000 mm, výška mm, hloubka pracovní desky 800 mm, materiál korpusu: laminovaná dřevotříska tl. 18 mm, hrany ABS tl. 2 mm, materiál pracovní desky a odkládacích ploch pultového nástavce: laminovaná dřevotříska tl mm, hrany ABS tl. 2 mm, přední stěna plná s nerezovým okopovým plechem do výšky mm, vnější stěna rohového dílu s odlišnou povrchovou úpravou (např. obložená svislými plastovými lamelami, nerezovým plechem, apod.), rektifikační nožky, v kratší straně bude zabudován odkládací prostor na knihy ve tvaru L. (zapuštěná police pod úhlem stupňů, hloubka cca 300 mm). A Regál jednostranný, vysoký, 6 policový, rozměry cca 195x90x25 cm jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV V tomto stylu budou vyrobeny všechny požadované regály, tj. i následující. Strana 3 (celkem 18)

4 A Regál oboustranný, vysoký, 6 policový, rozměry cca 195x90x50 cm jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV A Regál jednostranný, nízký, 4 policový, rozměry cca 120x90x25 cm hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV A Regál jednostranný, vysoký, rohový, L jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV Strana 4 (celkem 18)

5 A Regál jednostranný, vysoký, rohový, P jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV A Regál jednostranný, vysoký, 6 policový, rozměry cca 180x90x25 cm D jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV Jedná se o dětskou část tyto regály budou v modré, zelené, žluté a červené barvě. A Regál jednostranný, vysoký, 5 policový, rozměry cca 180x90x25 cm D jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna Strana 5 (celkem 18)

6 hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV Jedná se o dětskou část tyto regály budou v modré, zelené, žluté a červené barvě. A Regál oboustranný, nízký, 4 policový, rozměry cca 120x90x50 cm D jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV Jedná se o dětskou část tyto regály budou v modré, zelené, žluté a červené barvě. A Regál oboustranný, nízký, 3 policový, rozměry cca 120x90x50 cm D jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV Jedná se o dětskou část tyto regály budou v modré, zelené, žluté a červené barvě. Strana 6 (celkem 18)

7 A Regál oboustranný, nízký, 2 policový, rozměry cca 120x90x50 cm D jednotlivé moduly regálu spojené rozebíratelným spojem plná zadní stěna hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV Jedná se o dětskou část tyto regály budou v modré, zelené, žluté a červené barvě. A Regál jednostranný, vysoký, na časopisy, rozměry cca 195x90x25 cm konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV vnější sklopná dvířka rektifikační šrouby (nožky) pro eliminaci nerovností podlahy případné kovové prvky pochromované hloubka rámu 300 mm (resp. výsuvné police) šířka odpovídající modulu rámu, výška části pro popisek min. 60 mm (příp. obdobný systém pro označení obsahu regálového modulu) hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV přední zarážka na časopisy po celé šířce police výška mm Strana 7 (celkem 18)

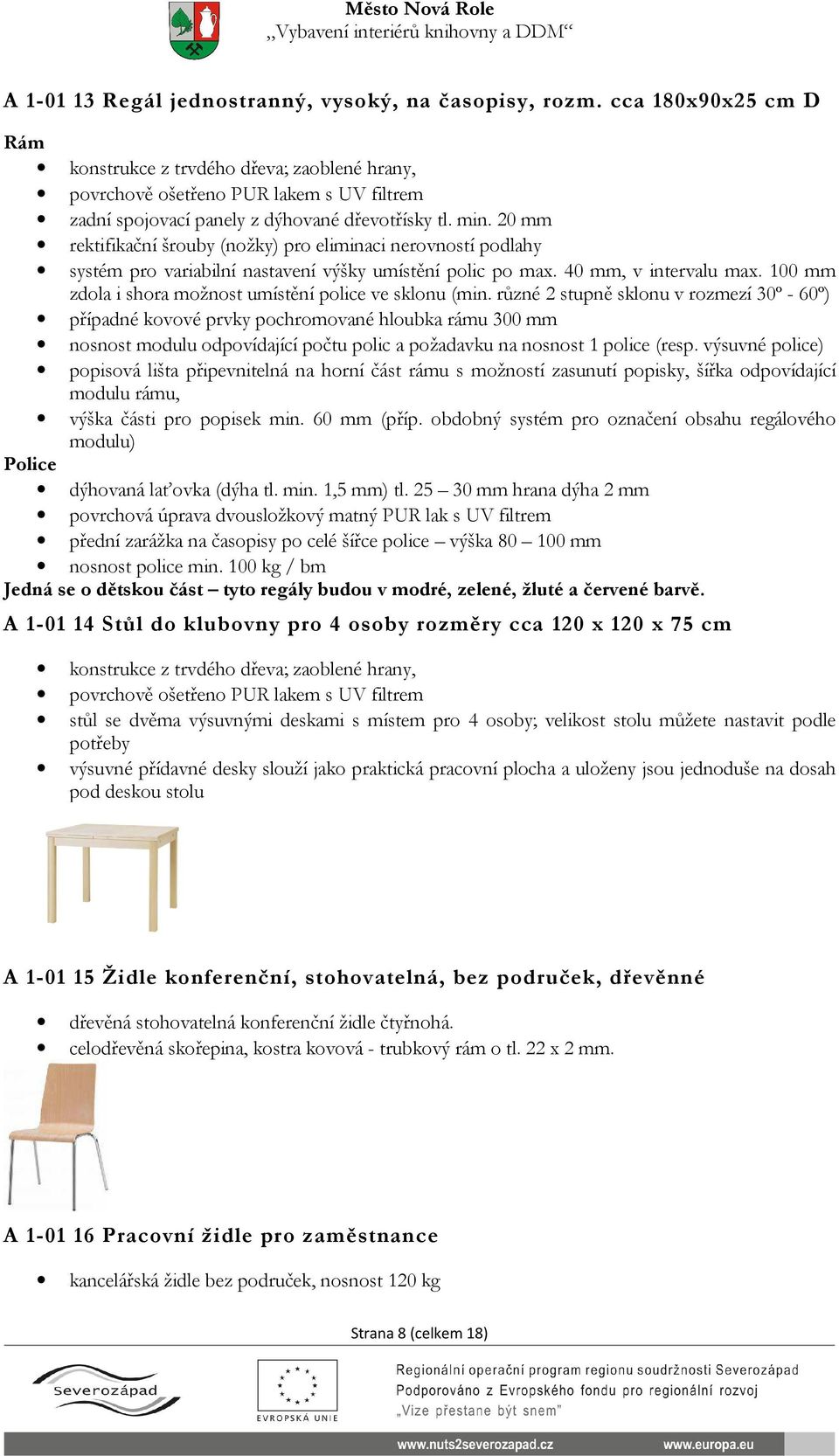

8 A Regál jednostranný, vysoký, na časopisy, rozm. cca 180x90x25 cm D konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV rektifikační šrouby (nožky) pro eliminaci nerovností podlahy systém pro variabilní nastavení výšky umístění polic po max. 40 mm, v intervalu max. 100 mm zdola i shora možnost umístění police ve sklonu (min. různé 2 stupně sklonu v rozmezí 30º - 60º) případné kovové prvky pochromované hloubka rámu 300 mm (resp. výsuvné police) šířka odpovídající modulu rámu, výška části pro popisek min. 60 mm (příp. obdobný systém pro označení obsahu regálového modulu) hrana dýha 2 mm povrchová úprava dvousložkový matný PUR lak s UV přední zarážka na časopisy po celé šířce police výška mm Jedná se o dětskou část tyto regály budou v modré, zelené, žluté a červené barvě. A Stůl do klubovny pro 4 osoby rozměry cca 120 x 120 x 75 cm konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV stůl se dvěma výsuvnými deskami s místem pro 4 osoby; velikost stolu můžete nastavit podle potřeby výsuvné přídavné desky slouží jako praktická pracovní plocha a uloženy jsou jednoduše na dosah pod deskou stolu A Židle konferenční, stohovatelná, bez područek, dřevěnné dřevěná stohovatelná konferenční židle čtyřnohá. celodřevěná skořepina, kostra kovová - trubkový rám o tl. 22 x 2 mm. A Pracovní židle pro zaměstnance kancelářská židle bez područek, nosnost 120 kg Strana 8 (celkem 18)

9 látkový potah sedáku a opěradla s odolností otěru min ot Martindale dle EN ISO ; plošná hmotnost min. 420 g/m2 konstrukce - opěrák vysoký, mechanika synchronní SYS s bočním nastavením tuhosti, výškové nastavení sedáku Up-down, kříž na kolečkách, plynový píst A Studijní stůl pro PC rozměr cca 1000 x 650 x 760 mm. stůl s otvory v desce pro vedení kabeláže včetně průchodek, pracovní deska z LTD o síle 25 mm s ABS hranou 2 mm, laminové podnoží nohy stolů z laminovaných dřevotřískových desek tl. 18 mm, opatřeny ABS hranou na konci podnoží rektifikační prvky, které vyrovnávají stůl v případě nerovné podlahy A Stůl šestiúhelník rozměry cca průměr 120 cm, výška 50 cm deska LTD Uni, ABS hrana kovové stolové nohy A Židlička celodřevěná DE velikost 38 z masívního dřeva, sedák a opěrák z kvalitní překližky odolný lak splňující hygienické normy ergonometricky tvarované sedátko i opěradlo konstrukce židle zpevněna bočnímy luby Strana 9 (celkem 18)

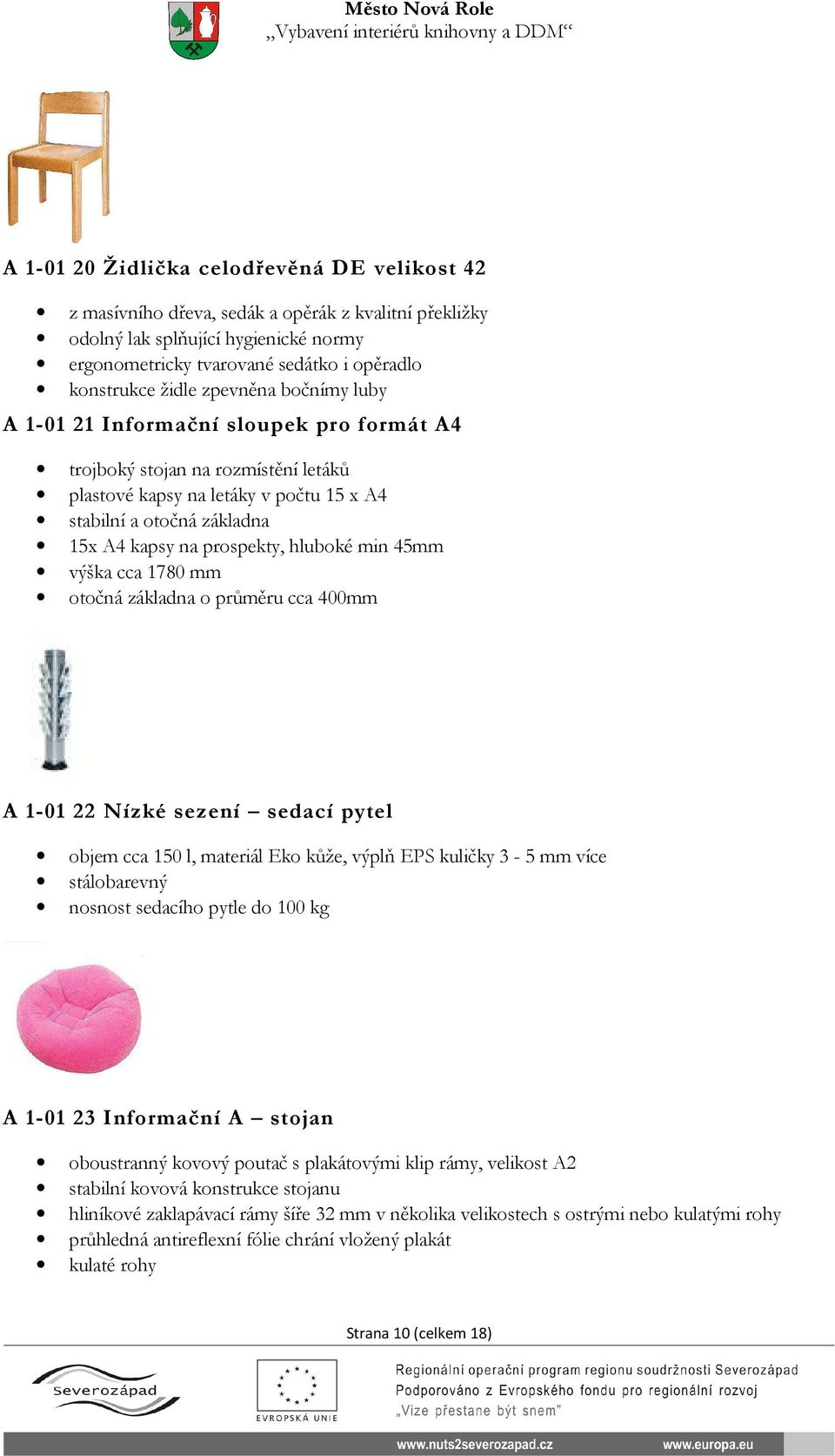

10 A Židlička celodřevěná DE velikost 42 z masívního dřeva, sedák a opěrák z kvalitní překližky odolný lak splňující hygienické normy ergonometricky tvarované sedátko i opěradlo konstrukce židle zpevněna bočnímy luby A Informační sloupek pro formát A4 trojboký stojan na rozmístění letáků plastové kapsy na letáky v počtu 15 x A4 stabilní a otočná základna 15x A4 kapsy na prospekty, hluboké min 45mm výška cca 1780 mm otočná základna o průměru cca 400mm A Nízké sezení sedací pytel objem cca 150 l, materiál Eko kůže, výplň EPS kuličky 3-5 mm více stálobarevný nosnost sedacího pytle do 100 kg A Informační A stojan oboustranný kovový poutač s plakátovými klip rámy, velikost A2 stabilní kovová konstrukce stojanu hliníkové zaklapávací rámy šíře 32 mm v několika velikostech s ostrými nebo kulatými rohy průhledná antireflexní fólie chrání vložený plakát kulaté rohy Strana 10 (celkem 18)

11 A Vozík na knihy shora otevřený box (laminovaná dřevotříska 18 mm, hrana ABS 2 mm) umístěný na pojízdné kovové konstrukci kolečka s brzdou madla na užší straně rozměry boxu cca šířka 800 mm, hloubka mm, výška mm celková výška včetně konstrukce (bez započtení madel) shodná s výškou knihovnického pultu ( mm) A Dětské hrabadlo na ilustračním obrázku je znázorněno hrabadlo, které nalezne uplatnění u posledního podpěrného sloupu v knihovně nepožadujeme kolečka deska LTD Uni, ABS hrana rozměry dle návrhu uchazeče A Věšák volný dřevěný volně stojící klasický věšák A Věšák na stěnu velký závěsný věšák se dvěma velkými a dvěma menšími háčky na oděv a poličkou na odložení doplňků je určen k zavěšení na zeď volitelné barevné provedení materiál LTD Strana 11 (celkem 18)

12 A Dětské kostky na sezení vak v různých barevných provedeních potah 100% polyester výplň Styropor š/v/h cca cm A 1-04 Kancelář vedoucí A Pracovní židle pro zaměstnance kancelářská židle bez područek, nosnost 120 kg látkový potah sedáku a opěradla s odolností otěru min ot Martindale dle EN ISO ; plošná hmotnost min. 420 g/m2 konstrukce - opěrák vysoký, mechanika synchronní SYS s bočním nastavením tuhosti, výškové nastavení sedáku Up-down, kříž na kolečkách, plynový píst A Sedací souprava (pohovka 2 místná + 2 křesla) 1x dvoumístná sedačka - rozměr cca šíře 165 cm, hloubka 93 cm, výška 80 cm, hloubka sedáku 56 cm, výška sedáku 45 cm, potahová látka snímatelná 2x křeslo - rozměr cca šířka 91 cm, hloubka 93 cm, výška 80 cm, hloubka sedáku 56 cm, výška sedáku 45 cm, potahová látka snímatelná Strana 12 (celkem 18)

13 A Konferenční stolek nízký, rozměry čtverec 60cm výška 57cm, obdélník 55/70/57 cm, průměr 76 cm výška 57 cm celodřevěné, použitý materiál LTD, tloušťka 18 mm, hrany ABS 2 mm A Věšák na stěnu velký závěsný věšák se dvěma velkými a dvěma menšími háčky na oděv a poličkou na odložení doplňků je určen k zavěšení na zeď volitelné barevné provedení materiál LTD A 1-05 Příprava souborů A Regál jednostranný, vysoký, 6 policový, rozměry cca 195x90x25 cm viz položka A A Vysoká skříň široká 80 cm, 2-dveřová, nika, 4 zásuvky vysoká skříň široká 80 cm z LTD, 2-dveřová, nika, 4 zásuvky, 1 volná police, 1 pevná police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky A Psací stůl rozměry cca x75 cm stůl s otvory v desce pro vedení kabeláže včetně průchodek, pracovní deska z LTD o síle 25 mm s ABS hranou 2 mm, laminové podnoží nohy stolů z laminovaných dřevotřískových desek tl. 18 mm, opatřeny ABS hranou na konci podnoží rektifikační prvky, které vyrovnávají stůl v případě nerovné podlahy Strana 13 (celkem 18)

14 A Pracovní stůl rozměry cca 120x80x75 cm materiál korpusu laminovaná dřevotříska tl. 18 mm, hrany ABS tl. 2 mm materiál pracovní desky: laminovaná dřevotříska tl mm, hrany ABS tl. 2 mm A Pracovní židle pro zaměstnance kancelářská židle bez područek, nosnost 120 kg látkový potah sedáku a opěradla s odolností otěru min ot Martindale dle EN ISO ; plošná hmotnost min. 420 g/m2 konstrukce - opěrák vysoký, mechanika synchronní SYS s bočním nastavením tuhosti, výškové nastavení sedáku Up-down, kříž na kolečkách, plynový píst A Studijní stůl pro PC rozměr cca 1000 x 650 x 760 mm. stůl s otvory v desce pro vedení kabeláže včetně průchodek, pracovní deska z LTD o síle 25 mm s ABS hranou 2 mm, laminové podnoží nohy stolů z laminovaných dřevotřískových desek tl. 18 mm, opatřeny ABS hranou na konci podnoží rektifikační prvky, které vyrovnávají stůl v případě nerovné podlahy A Věšák na stěnu velký závěsný věšák se dvěma velkými a dvěma menšími háčky na oděv a poličkou na odložení doplňků je určen k zavěšení na zeď volitelné barevné provedení materiál LTD A 1-09 Denní místnost A Stůl kuchyňský rozměry 80x160x75 cm Strana 14 (celkem 18)

15 konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV A Židle kuchyňská jídelní kovová s čalouněním židle s čalouněným sedákem a opěrákem z překližky povrchová úprava podnože epoxy nebo chrom židle je stohovatelná. rozměr cca výška sedáku od země 47cm, celková výška 78cm, šířka 38 cm, hloubka 48cm, Ø nohy 22mm složení potahové látky např. 100 % Polyester, otěr , 100 % Polyuretan, otěr , 100% Polyamid, otěr , proveden cigaretový a zápalkový test povrchová úprava Chrom - galvanické pokovení nebo Epoxy 40 - dvouvrstvý vypalovaný práškový lak A Šatní skříň 3-místná 160x90x40 cm + 15 cm vysoký rám vnější rozměry: výška mm, šířka mm, hloubka mm korpus: 18 mm laminovaná dřevotříska, hrany ABS 2 mm ve stejném dekoru, nebo možná kombinace s ocelovou práškově lakovanou konstrukcí dvířka: 18 mm laminovaná dřevotříska, hrany ABS 2 mm ve stejném dekoru; dekor dvířek a korpusu se může na přání zadavatele lišit zadní stěna: broušený děrovaný např. sololit (akulit) úhel otevírání dvířek: min. 160º rektifikační nohy + sokl ze stejného materiálu jako korpus vnitřní vybavení: výsuvný věšák na strop boxu; police hloubka mm nosnost dna boxu min. 50 kg A 1-18 Výstavní prostory Strana 15 (celkem 18)

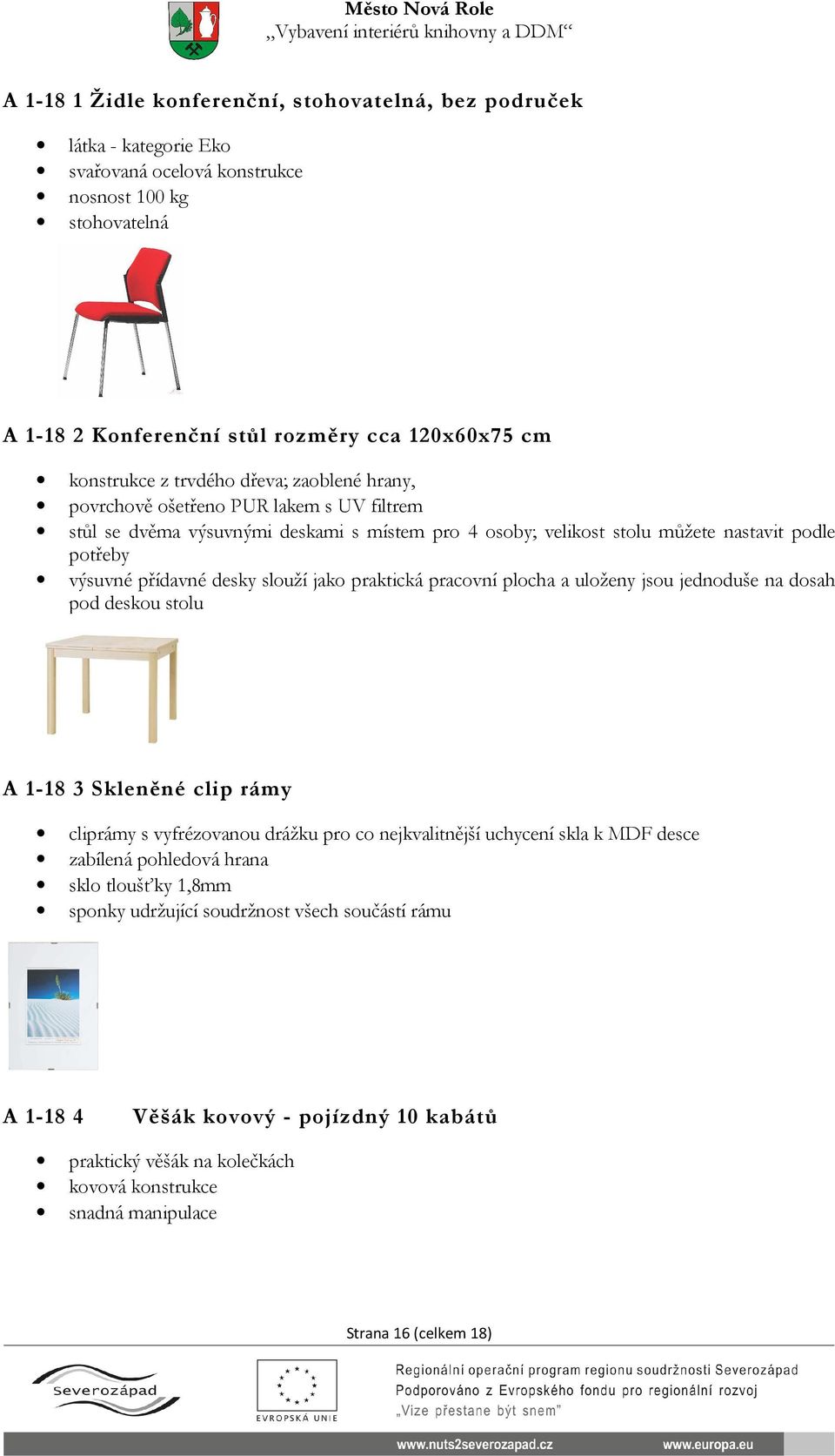

16 A Židle konferenční, stohovatelná, bez područek látka - kategorie Eko svařovaná ocelová konstrukce nosnost 100 kg stohovatelná A Konferenční stůl rozměry cca 120x60x75 cm konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV stůl se dvěma výsuvnými deskami s místem pro 4 osoby; velikost stolu můžete nastavit podle potřeby výsuvné přídavné desky slouží jako praktická pracovní plocha a uloženy jsou jednoduše na dosah pod deskou stolu A Skleněné clip rámy cliprámy s vyfrézovanou drážku pro co nejkvalitnější uchycení skla k MDF desce zabílená pohledová hrana sklo tloušťky 1,8mm sponky udržující soudržnost všech součástí rámu A Věšák kovový - pojízdný 10 kabátů praktický věšák na kolečkách kovová konstrukce snadná manipulace Strana 16 (celkem 18)

17 A Prosklenná vitrína větší skleněná vitrína bez osvětlení s hranatým hliníkovým profilem čtyři stavitelné skleněné police A Prosklenná vitrína menší skleněná vitrína bez osvětlení s hranatým hliníkovým profilem dvě stavitelné skleněné police A Studijní stůl pro PC rozměr cca 1000 x 650 x 760 mm. stůl s otvory v desce pro vedení kabeláže včetně průchodek, pracovní deska z LTD o síle 25 mm s ABS hranou 2 mm, laminové podnoží nohy stolů z laminovaných dřevotřískových desek tl. 18 mm, opatřeny ABS hranou na konci podnoží rektifikační prvky, které vyrovnávají stůl v případě nerovné podlahy A 1-19 Sklad materiálu A Regál jednostranný, vysoký, 6 policový, rozměry cca 195x90x25 cm viz položka A A Regál jednostranný, vysoký, 6 policový, rozměry cca 180x90x25 cm D viz položka A A Regál jednostranný, nízký, 4 policový, rozměry cca 120x90x50 cm D viz položka A Strana 17 (celkem 18)

18 A Vysoká skříň, 4 dveře, 2 výškově stavitelné police vysoká skříň široká 80 cm z LTD, 4-dveřová, 2 výškově stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky A 1-20 Sklad A Vysoká skříň, 4 dveře, 2 výškově stavitelné police vysoká skříň široká 80 cm z LTD, 4-dveřová, 2 výškově stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky A Vysoká skříň, 2-dveřová, nika, 4 zásuvky viz položka A A Stůl kuchyňský rozměry 80x160x75 cm konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV Strana 18 (celkem 18)
