Příloha č. 1 B - Specifikace dodávky, část B - DDM

Transkript

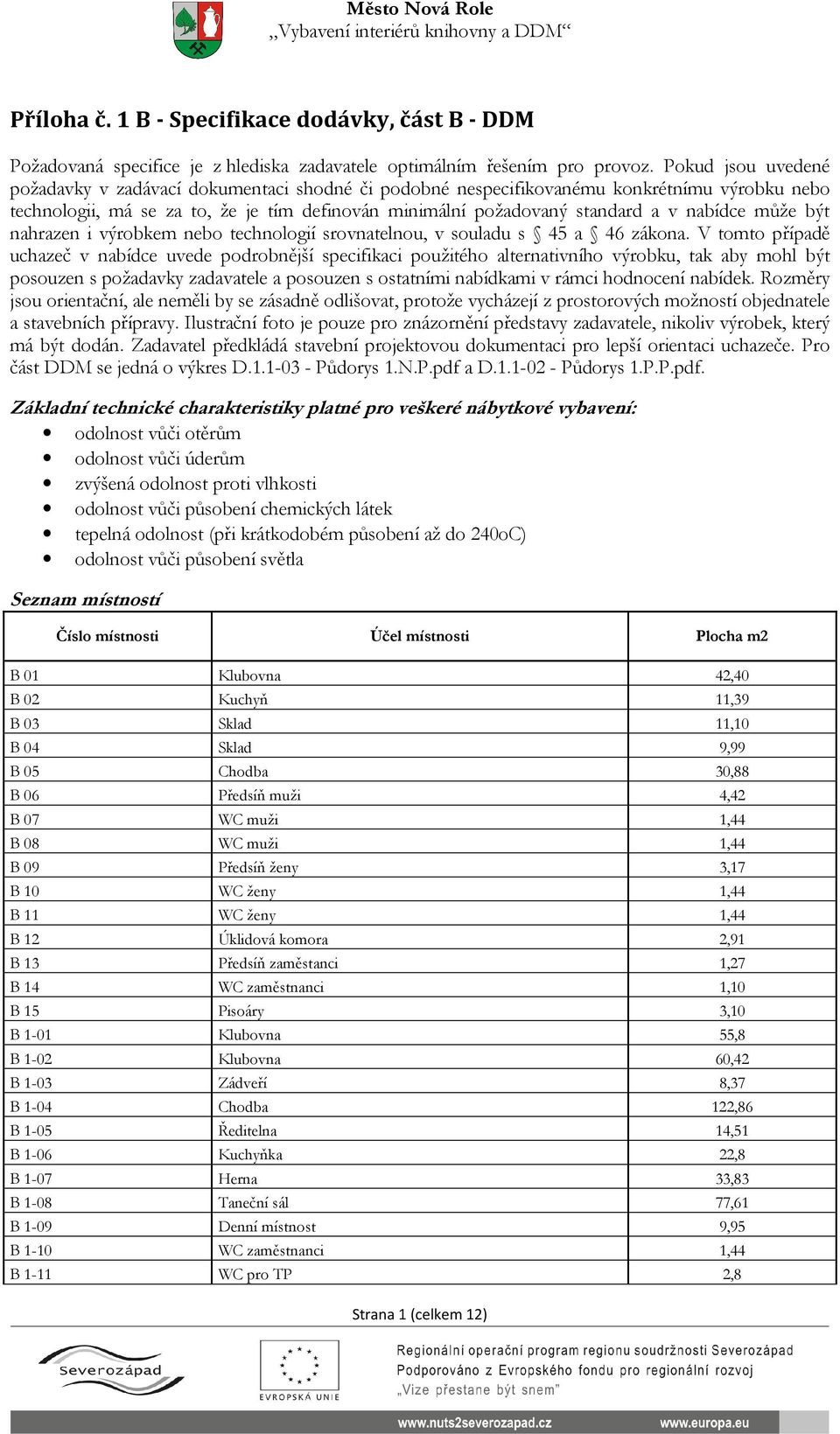

1 Příloha č. 1 B - Specifikace dodávky, část B - DDM Požadovaná specifice je z hlediska zadavatele optimálním řešením pro provoz. Pokud jsou uvedené požadavky v zadávací dokumentaci shodné či podobné nespecifikovanému konkrétnímu výrobku nebo technologii, má se za to, že je tím definován minimální požadovaný standard a v nabídce může být nahrazen i výrobkem nebo technologií srovnatelnou, v souladu s 45 a 46 zákona. V tomto případě uchazeč v nabídce uvede podrobnější specifikaci použitého alternativního výrobku, tak aby mohl být posouzen s požadavky zadavatele a posouzen s ostatními nabídkami v rámci hodnocení nabídek. Rozměry jsou orientační, ale neměli by se zásadně odlišovat, protože vycházejí z prostorových možností objednatele a stavebních přípravy. Ilustrační foto je pouze pro znázornění představy zadavatele, nikoliv výrobek, který má být dodán. Zadavatel předkládá stavební projektovou dokumentaci pro lepší orientaci uchazeče. Pro část DDM se jedná o výkres D Půdorys 1.N.P.pdf a D Půdorys 1.P.P.pdf. Základní technické charakteristiky platné pro veškeré nábytkové vybavení: odolnost vůči otěrům odolnost vůči úderům zvýšená odolnost proti vlhkosti odolnost vůči působení chemických látek tepelná odolnost (při krátkodobém působení až do 240oC) odolnost vůči působení světla Seznam místností Číslo místnosti Účel místnosti Plocha m2 B 01 Klubovna 42,40 B 02 Kuchyň 11,39 B 03 Sklad 11,10 B 04 Sklad 9,99 B 05 Chodba 30,88 B 06 Předsíň muži 4,42 B 07 WC muži 1,44 B 08 WC muži 1,44 B 09 Předsíň ženy 3,17 B 10 WC ženy 1,44 B 11 WC ženy 1,44 B 12 Úklidová komora 2,91 B 13 Předsíň zaměstanci 1,27 B 14 WC zaměstnanci 1,10 B 15 Pisoáry 3,10 B 1-01 Klubovna 55,8 B 1-02 Klubovna 60,42 B 1-03 Zádveří 8,37 B 1-04 Chodba 122,86 B 1-05 Ředitelna 14,51 B 1-06 Kuchyňka 22,8 B 1-07 Herna 33,83 B 1-08 Taneční sál 77,61 B 1-09 Denní místnost 9,95 B 1-10 WC zaměstnanci 1,44 B 1-11 WC pro TP 2,8 Strana 1 (celkem 12)

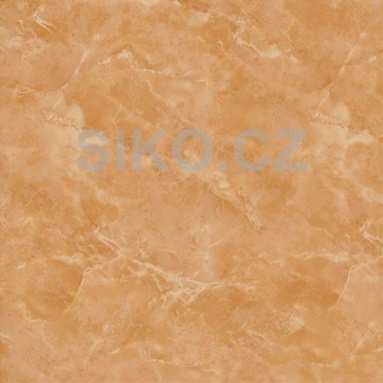

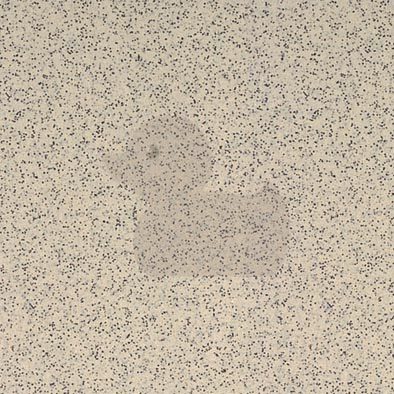

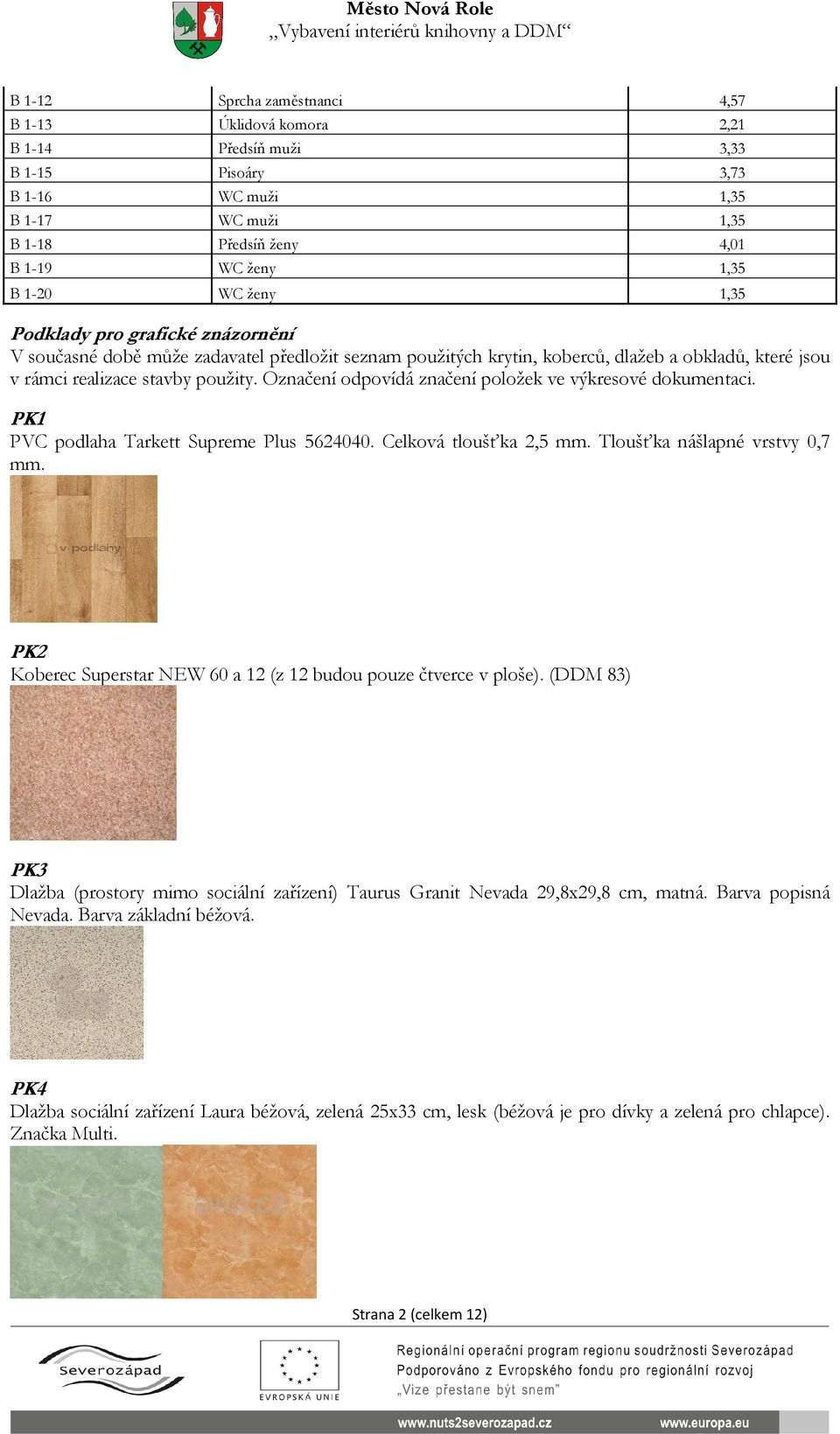

2 B 1-12 Sprcha zaměstnanci 4,57 B 1-13 Úklidová komora 2,21 B 1-14 Předsíň muži 3,33 B 1-15 Pisoáry 3,73 B 1-16 WC muži 1,35 B 1-17 WC muži 1,35 B 1-18 Předsíň ženy 4,01 B 1-19 WC ženy 1,35 B 1-20 WC ženy 1,35 Podklady pro grafické znázornění V současné době může zadavatel předložit seznam použitých krytin, koberců, dlažeb a obkladů, které jsou v rámci realizace stavby použity. Označení odpovídá značení položek ve výkresové dokumentaci. PK1 PVC podlaha Tarkett Supreme Plus Celková tloušťka 2,5 mm. Tloušťka nášlapné vrstvy 0,7 mm. PK2 Koberec Superstar NEW 60 a 12 (z 12 budou pouze čtverce v ploše). (DDM 83) PK3 Dlažba (prostory mimo sociální zařízení) Taurus Granit Nevada 29,8x29,8 cm, matná. Barva popisná Nevada. Barva základní béžová. PK4 Dlažba sociální zařízení Laura béžová, zelená 25x33 cm, lesk (béžová je pro dívky a zelená pro chlapce). Značka Multi. Strana 2 (celkem 12)

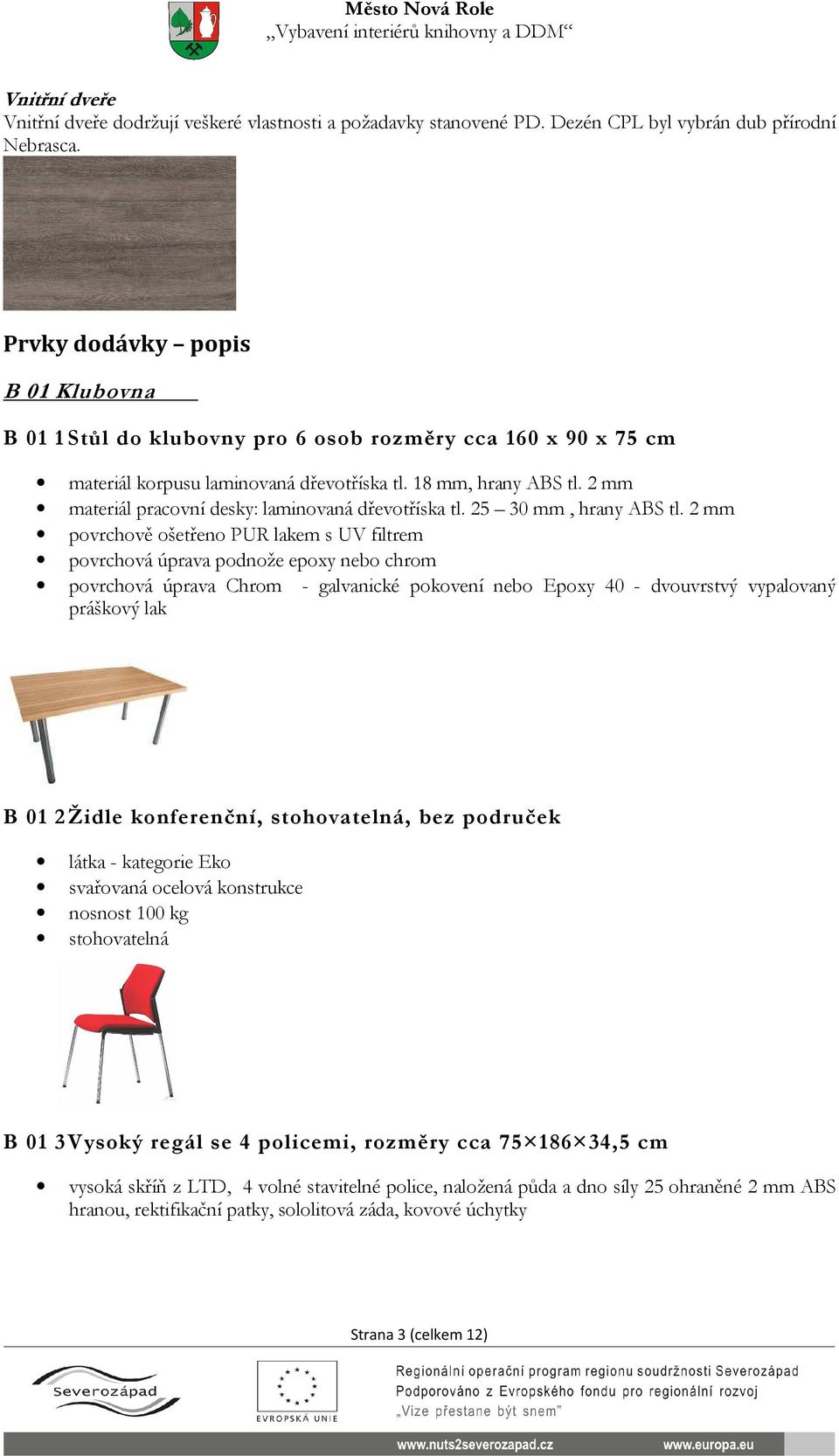

3 Vnitřní dveře Vnitřní dveře dodržují veškeré vlastnosti a požadavky stanovené PD. Dezén CPL byl vybrán dub přírodní Nebrasca. Prvky dodávky popis B 01 Klubovna B 01 1 Stůl do klubovny pro 6 osob rozměry cca 160 x 90 x 75 cm materiál korpusu laminovaná dřevotříska tl. 18 mm, hrany ABS tl. 2 mm materiál pracovní desky: laminovaná dřevotříska tl mm, hrany ABS tl. 2 mm povrchově ošetřeno PUR lakem s UV filtrem povrchová úprava podnože epoxy nebo chrom povrchová úprava Chrom - galvanické pokovení nebo Epoxy 40 - dvouvrstvý vypalovaný práškový lak B 01 2 Židle konferenční, stohovatelná, bez područek látka - kategorie Eko svařovaná ocelová konstrukce nosnost 100 kg stohovatelná B 01 3 Vysoký regál se 4 policemi, rozměry cca ,5 cm vysoká skříň z LTD, 4 volné stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky Strana 3 (celkem 12)

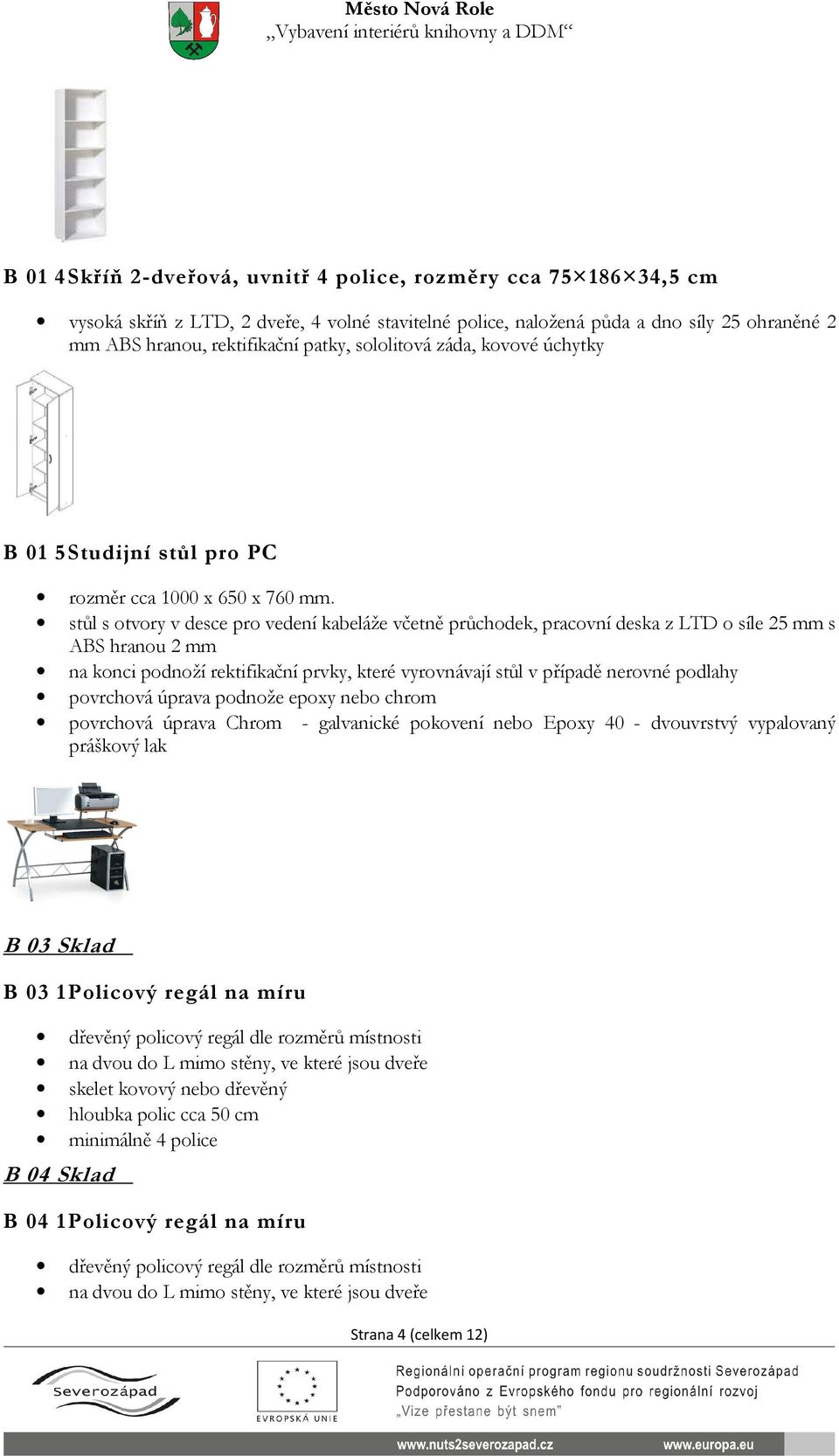

4 B 01 4 Skříň 2-dveřová, uvnitř 4 police, rozměry cca ,5 cm vysoká skříň z LTD, 2 dveře, 4 volné stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky B 01 5 Studijní stůl pro PC rozměr cca 1000 x 650 x 760 mm. stůl s otvory v desce pro vedení kabeláže včetně průchodek, pracovní deska z LTD o síle 25 mm s ABS hranou 2 mm na konci podnoží rektifikační prvky, které vyrovnávají stůl v případě nerovné podlahy povrchová úprava podnože epoxy nebo chrom povrchová úprava Chrom - galvanické pokovení nebo Epoxy 40 - dvouvrstvý vypalovaný práškový lak B 03 Sklad B 03 1 Policový regál na míru dřevěný policový regál dle rozměrů místnosti na dvou do L mimo stěny, ve které jsou dveře skelet kovový nebo dřevěný hloubka polic cca 50 cm minimálně 4 police B 04 Sklad B 04 1 Policový regál na míru dřevěný policový regál dle rozměrů místnosti na dvou do L mimo stěny, ve které jsou dveře Strana 4 (celkem 12)

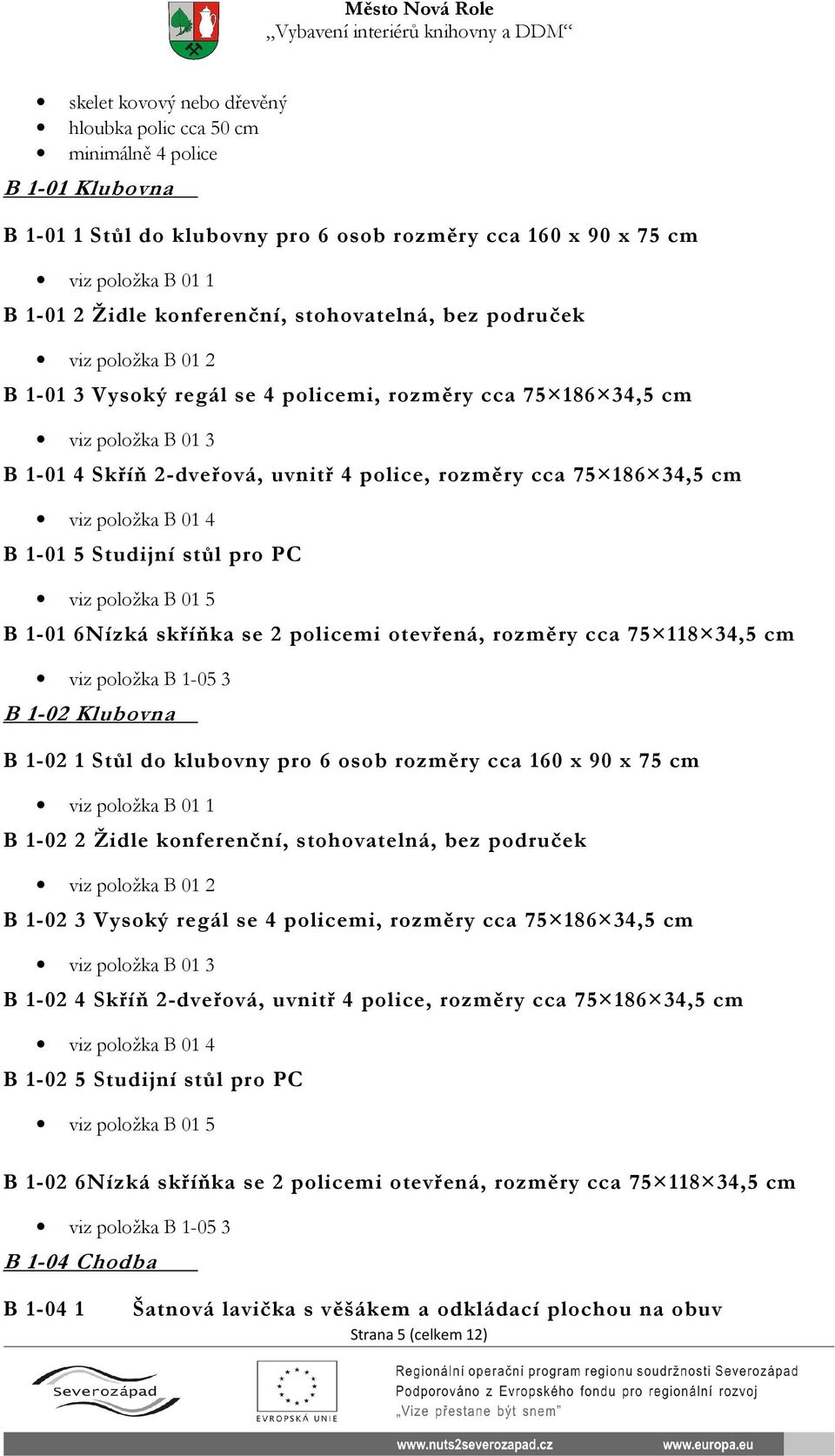

5 skelet kovový nebo dřevěný hloubka polic cca 50 cm minimálně 4 police B 1-01 Klubovna B Stůl do klubovny pro 6 osob rozměry cca 160 x 90 x 75 cm viz položka B 01 1 B Židle konferenční, stohovatelná, bez područek viz položka B 01 2 B Vysoký regál se 4 policemi, rozměry cca ,5 cm viz položka B 01 3 B Skříň 2-dveřová, uvnitř 4 police, rozměry cca ,5 cm viz položka B 01 4 B Studijní stůl pro PC viz položka B 01 5 B Nízká skříňka se 2 policemi otevřená, rozměry cca ,5 cm viz položka B B 1-02 Klubovna B Stůl do klubovny pro 6 osob rozměry cca 160 x 90 x 75 cm viz položka B 01 1 B Židle konferenční, stohovatelná, bez područek viz položka B 01 2 B Vysoký regál se 4 policemi, rozměry cca ,5 cm viz položka B 01 3 B Skříň 2-dveřová, uvnitř 4 police, rozměry cca ,5 cm viz položka B 01 4 B Studijní stůl pro PC viz položka B 01 5 B Nízká skříňka se 2 policemi otevřená, rozměry cca ,5 cm viz položka B B 1-04 Chodba B Šatnová lavička s věšákem a odkládací plochou na obuv Strana 5 (celkem 12)

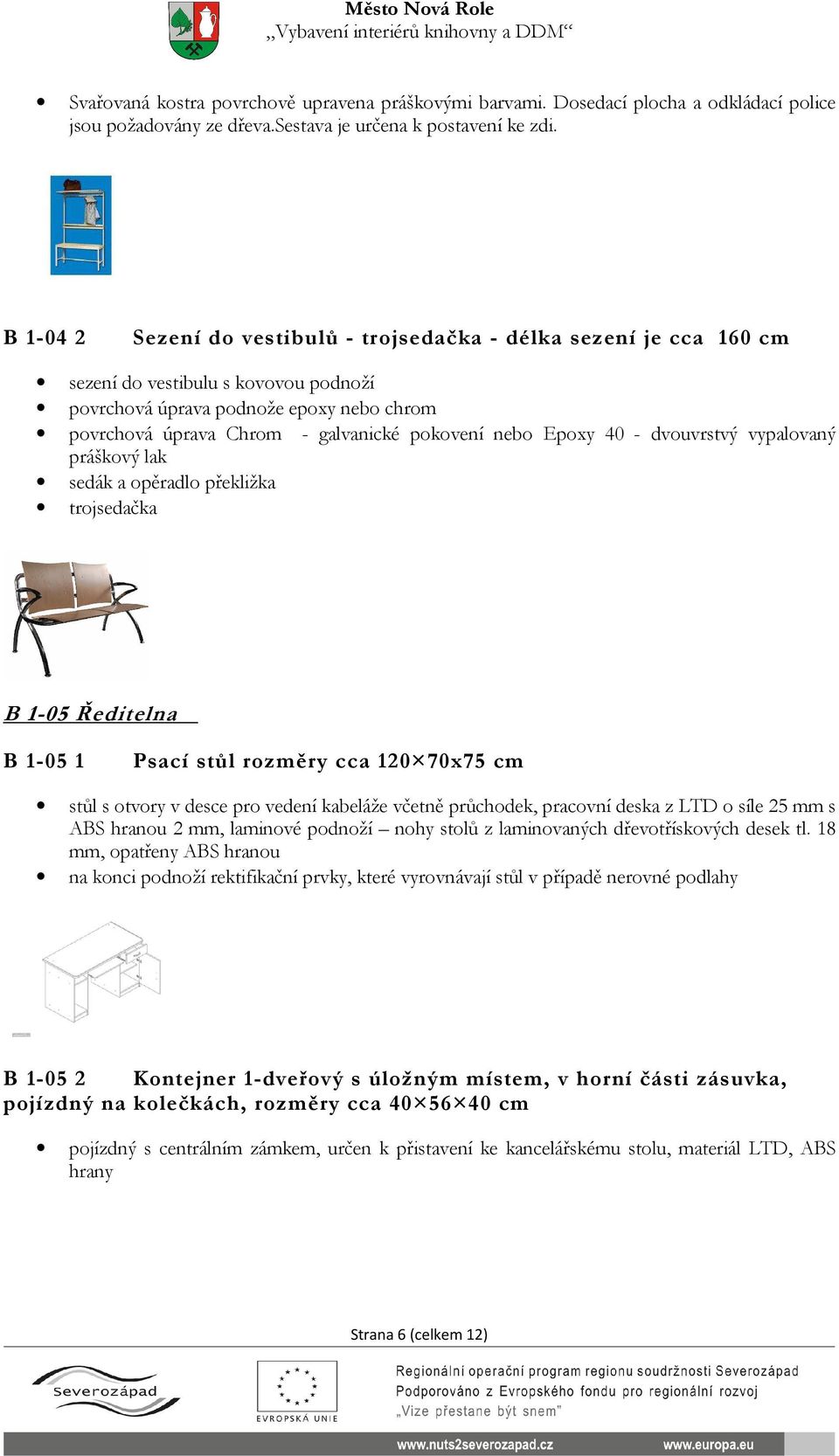

6 Svařovaná kostra povrchově upravena práškovými barvami. Dosedací plocha a odkládací police jsou požadovány ze dřeva.sestava je určena k postavení ke zdi. B Sezení do vestibulů - trojsedačka - délka sezení je cca 160 cm sezení do vestibulu s kovovou podnoží povrchová úprava podnože epoxy nebo chrom povrchová úprava Chrom - galvanické pokovení nebo Epoxy 40 - dvouvrstvý vypalovaný práškový lak sedák a opěradlo překližka trojsedačka B 1-05 Ředitelna B Psací stůl rozměry cca x75 cm stůl s otvory v desce pro vedení kabeláže včetně průchodek, pracovní deska z LTD o síle 25 mm s ABS hranou 2 mm, laminové podnoží nohy stolů z laminovaných dřevotřískových desek tl. 18 mm, opatřeny ABS hranou na konci podnoží rektifikační prvky, které vyrovnávají stůl v případě nerovné podlahy B Kontejner 1-dveřový s úložným místem, v horní části zásuvka, pojízdný na kolečkách, rozměry cca cm pojízdný s centrálním zámkem, určen k přistavení ke kancelářskému stolu, materiál LTD, ABS hrany Strana 6 (celkem 12)

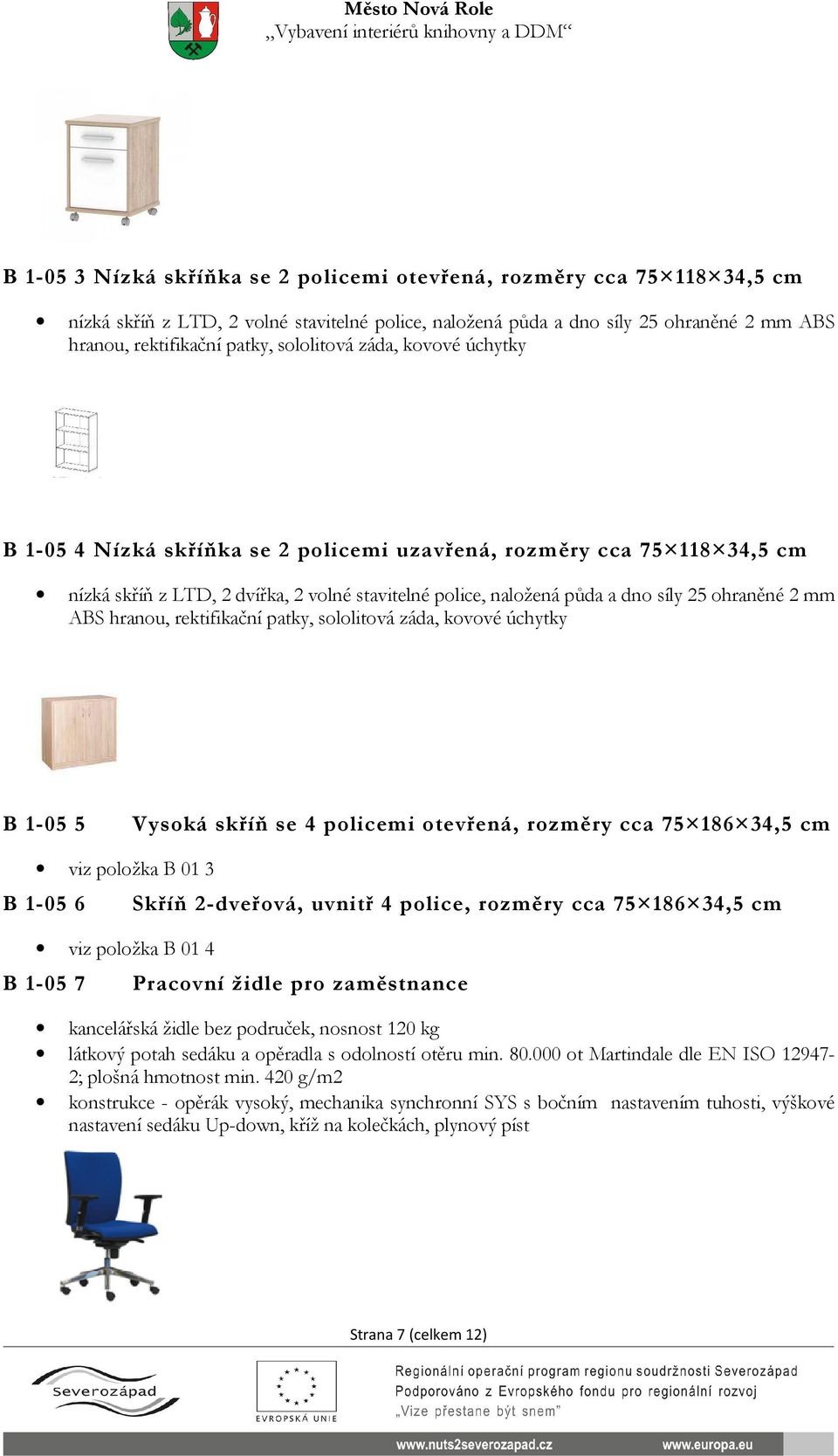

7 B Nízká skříňka se 2 policemi otevřená, rozměry cca ,5 cm nízká skříň z LTD, 2 volné stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky B Nízká skříňka se 2 policemi uzavřená, rozměry cca ,5 cm nízká skříň z LTD, 2 dvířka, 2 volné stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky B Vysoká skříň se 4 policemi otevřená, rozměry cca ,5 cm viz položka B 01 3 B Skříň 2-dveřová, uvnitř 4 police, rozměry cca ,5 cm viz položka B 01 4 B Pracovní židle pro zaměstnance kancelářská židle bez područek, nosnost 120 kg látkový potah sedáku a opěradla s odolností otěru min ot Martindale dle EN ISO ; plošná hmotnost min. 420 g/m2 konstrukce - opěrák vysoký, mechanika synchronní SYS s bočním nastavením tuhosti, výškové nastavení sedáku Up-down, kříž na kolečkách, plynový píst Strana 7 (celkem 12)

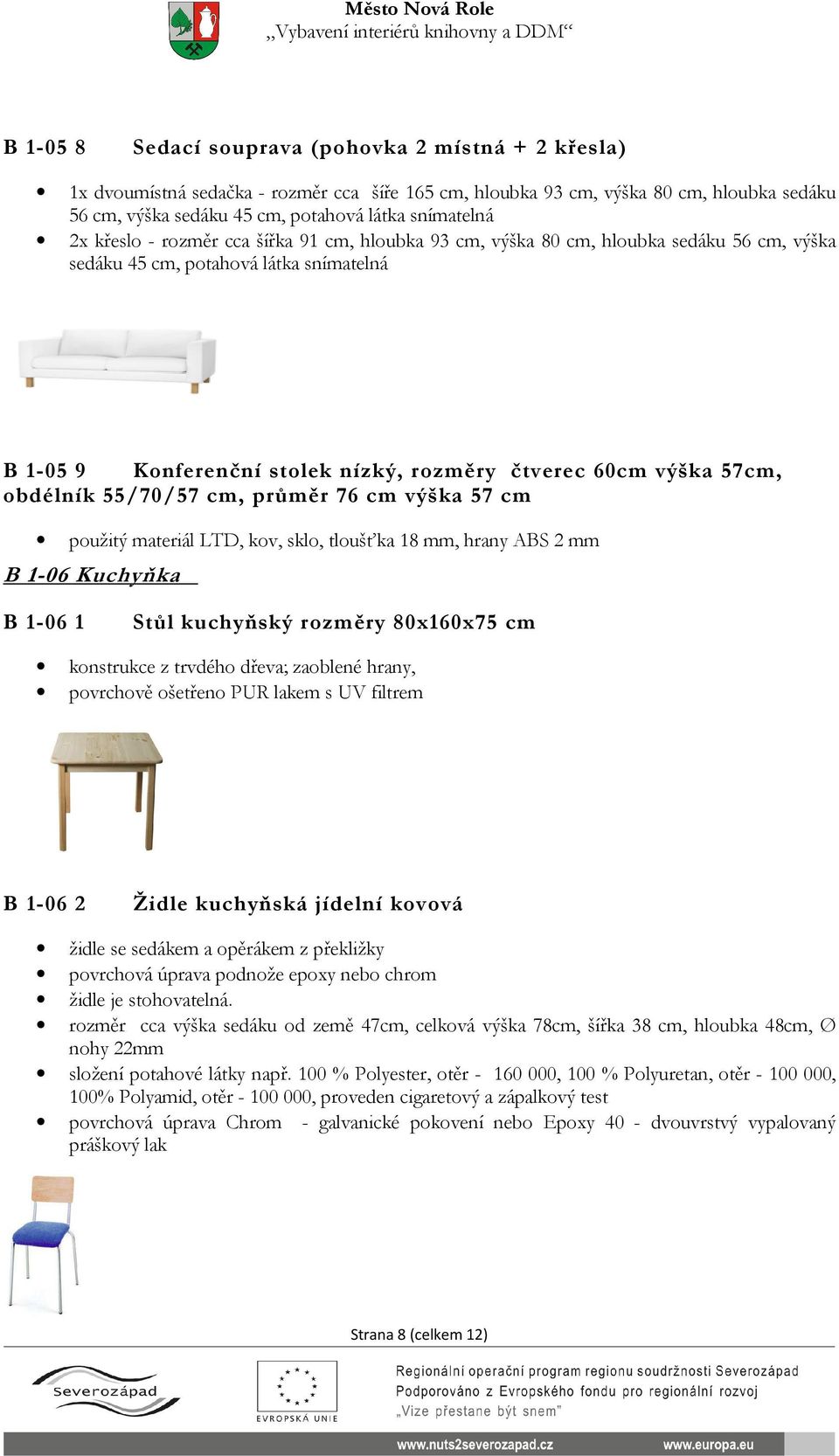

8 B Sedací souprava (pohovka 2 místná + 2 křesla) 1x dvoumístná sedačka - rozměr cca šíře 165 cm, hloubka 93 cm, výška 80 cm, hloubka sedáku 56 cm, výška sedáku 45 cm, potahová látka snímatelná 2x křeslo - rozměr cca šířka 91 cm, hloubka 93 cm, výška 80 cm, hloubka sedáku 56 cm, výška sedáku 45 cm, potahová látka snímatelná B Konferenční stolek nízký, rozměry čtverec 60cm výška 57cm, obdélník 55/70/57 cm, průměr 76 cm výška 57 cm použitý materiál LTD, kov, sklo, tloušťka 18 mm, hrany ABS 2 mm B 1-06 Kuchyňka B Stůl kuchyňský rozměry 80x160x75 cm konstrukce z trvdého dřeva; zaoblené hrany, povrchově ošetřeno PUR lakem s UV filtrem B Židle kuchyňská jídelní kovová židle se sedákem a opěrákem z překližky povrchová úprava podnože epoxy nebo chrom židle je stohovatelná. rozměr cca výška sedáku od země 47cm, celková výška 78cm, šířka 38 cm, hloubka 48cm, Ø nohy 22mm složení potahové látky např. 100 % Polyester, otěr , 100 % Polyuretan, otěr , 100% Polyamid, otěr , proveden cigaretový a zápalkový test povrchová úprava Chrom - galvanické pokovení nebo Epoxy 40 - dvouvrstvý vypalovaný práškový lak Strana 8 (celkem 12)

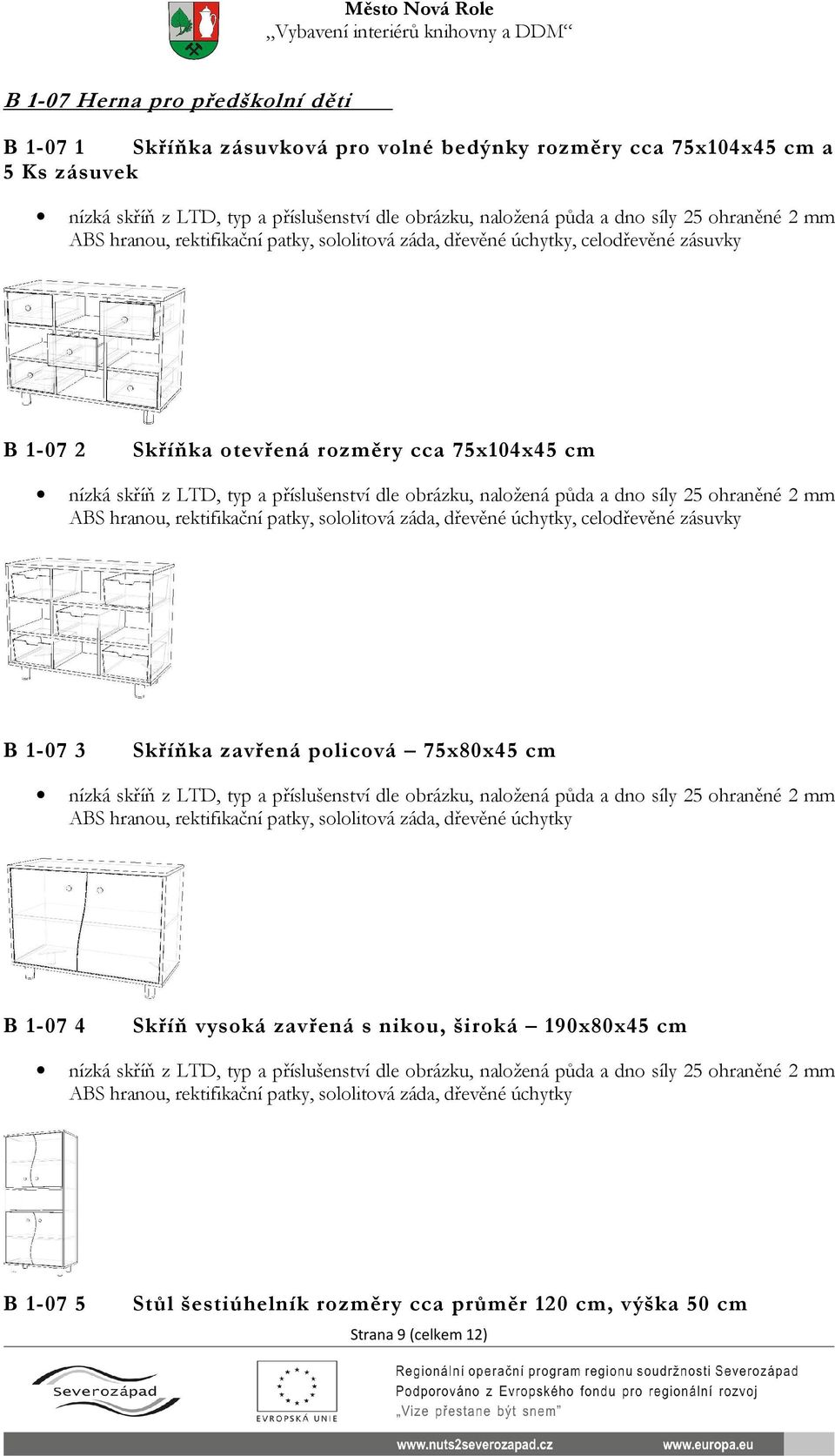

9 B 1-07 Herna pro předškolní děti B Skříňka zásuvková pro volné bedýnky rozměry cca 75x104x45 cm a 5 Ks zásuvek nízká skříň z LTD, typ a příslušenství dle obrázku, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, dřevěné úchytky, celodřevěné zásuvky B Skříňka otevřená rozměry cca 75x104x45 cm nízká skříň z LTD, typ a příslušenství dle obrázku, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, dřevěné úchytky, celodřevěné zásuvky B Skříňka zavřená policová 75x80x45 cm nízká skříň z LTD, typ a příslušenství dle obrázku, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, dřevěné úchytky B Skříň vysoká zavřená s nikou, široká 190x80x45 cm nízká skříň z LTD, typ a příslušenství dle obrázku, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, dřevěné úchytky B Stůl šestiúhelník rozměry cca průměr 120 cm, výška 50 cm Strana 9 (celkem 12)

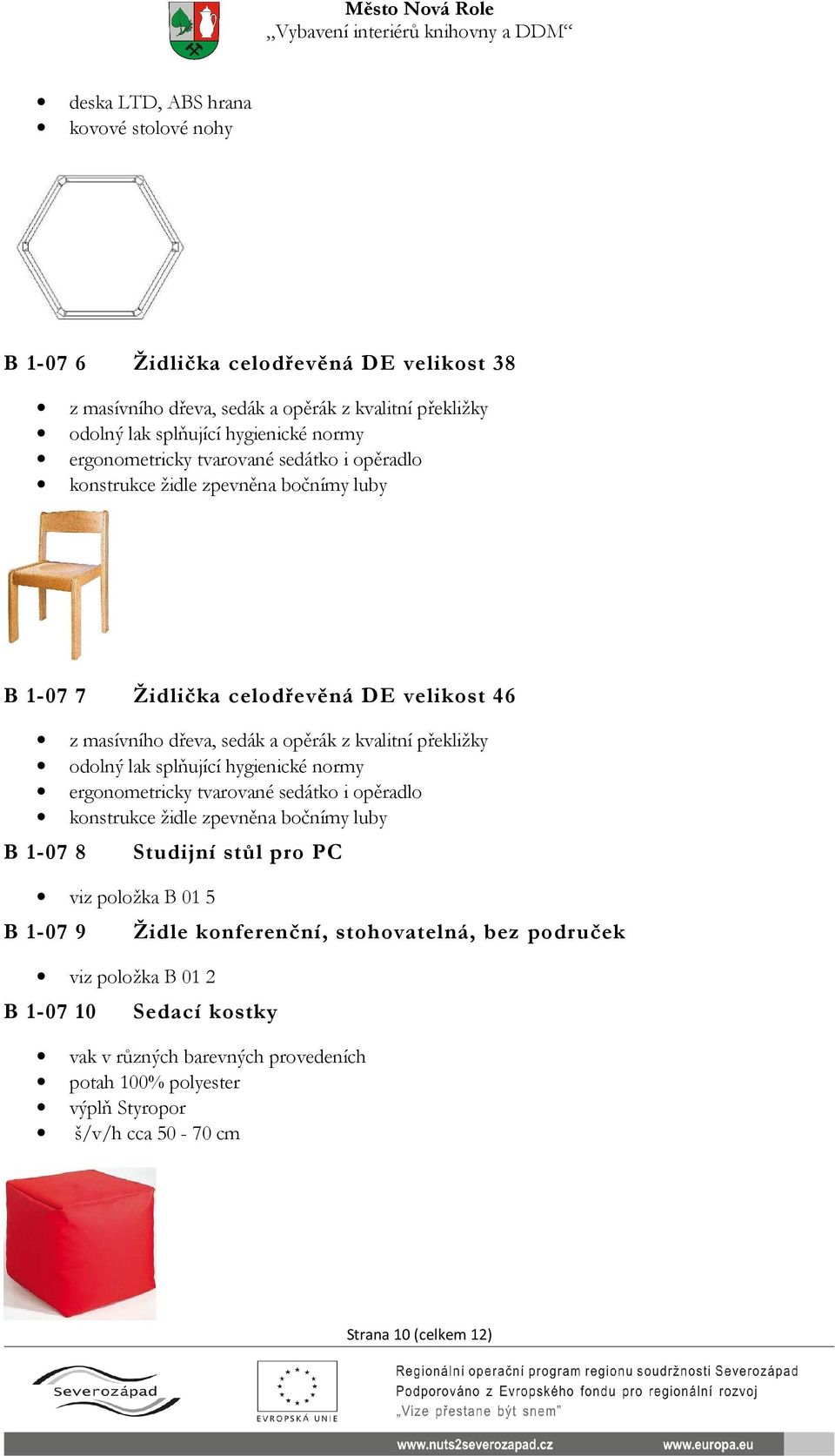

10 deska LTD, ABS hrana kovové stolové nohy B Židlička celodřevěná DE velikost 38 z masívního dřeva, sedák a opěrák z kvalitní překližky odolný lak splňující hygienické normy ergonometricky tvarované sedátko i opěradlo konstrukce židle zpevněna bočnímy luby B Židlička celodřevěná DE velikost 46 z masívního dřeva, sedák a opěrák z kvalitní překližky odolný lak splňující hygienické normy ergonometricky tvarované sedátko i opěradlo konstrukce židle zpevněna bočnímy luby B Studijní stůl pro PC viz položka B 01 5 B Židle konferenční, stohovatelná, bez područek viz položka B 01 2 B Sedací kostky vak v různých barevných provedeních potah 100% polyester výplň Styropor š/v/h cca cm Strana 10 (celkem 12)

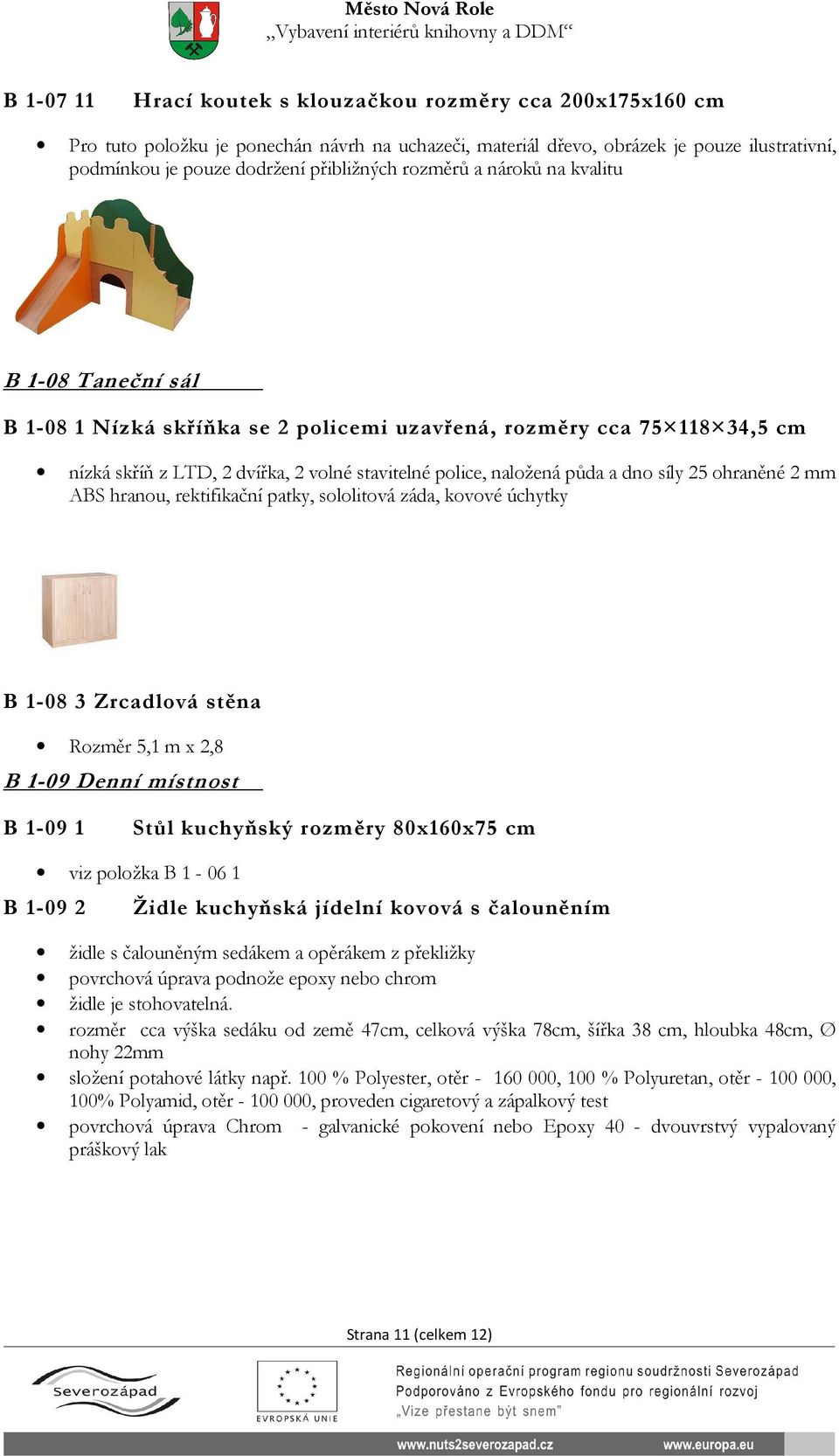

11 B Hrací koutek s klouzačkou rozměry cca 200x175x160 cm Pro tuto položku je ponechán návrh na uchazeči, materiál dřevo, obrázek je pouze ilustrativní, podmínkou je pouze dodržení přibližných rozměrů a nároků na kvalitu B 1-08 Taneční sál B Nízká skříňka se 2 policemi uzavřená, rozměry cca ,5 cm nízká skříň z LTD, 2 dvířka, 2 volné stavitelné police, naložená půda a dno síly 25 ohraněné 2 mm ABS hranou, rektifikační patky, sololitová záda, kovové úchytky B Zrcadlová stěna Rozměr 5,1 m x 2,8 B 1-09 Denní místnost B Stůl kuchyňský rozměry 80x160x75 cm viz položka B B Židle kuchyňská jídelní kovová s čalouněním židle s čalouněným sedákem a opěrákem z překližky povrchová úprava podnože epoxy nebo chrom židle je stohovatelná. rozměr cca výška sedáku od země 47cm, celková výška 78cm, šířka 38 cm, hloubka 48cm, Ø nohy 22mm složení potahové látky např. 100 % Polyester, otěr , 100 % Polyuretan, otěr , 100% Polyamid, otěr , proveden cigaretový a zápalkový test povrchová úprava Chrom - galvanické pokovení nebo Epoxy 40 - dvouvrstvý vypalovaný práškový lak Strana 11 (celkem 12)

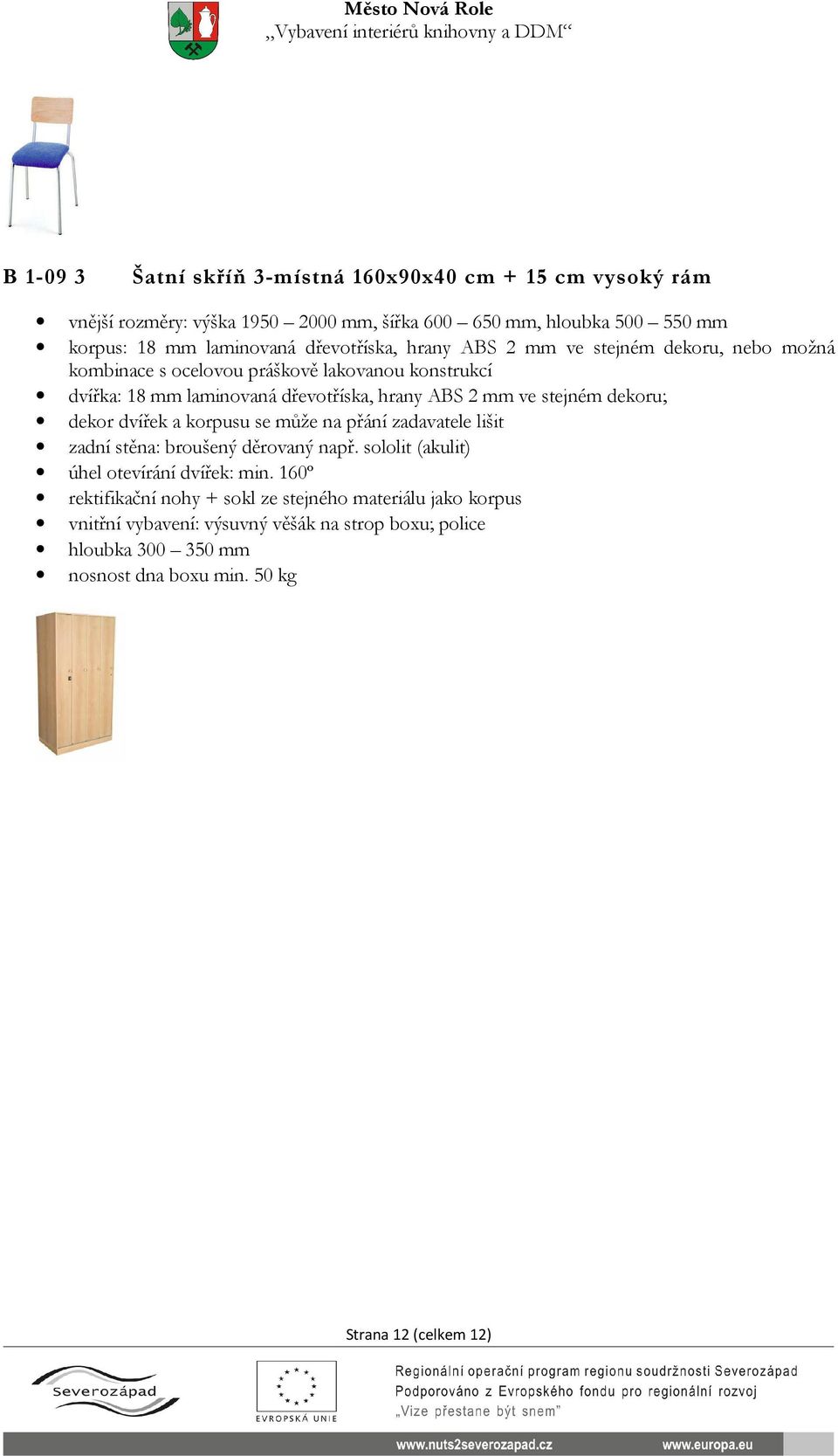

12 B Šatní skříň 3-místná 160x90x40 cm + 15 cm vysoký rám vnější rozměry: výška mm, šířka mm, hloubka mm korpus: 18 mm laminovaná dřevotříska, hrany ABS 2 mm ve stejném dekoru, nebo možná kombinace s ocelovou práškově lakovanou konstrukcí dvířka: 18 mm laminovaná dřevotříska, hrany ABS 2 mm ve stejném dekoru; dekor dvířek a korpusu se může na přání zadavatele lišit zadní stěna: broušený děrovaný např. sololit (akulit) úhel otevírání dvířek: min. 160º rektifikační nohy + sokl ze stejného materiálu jako korpus vnitřní vybavení: výsuvný věšák na strop boxu; police hloubka mm nosnost dna boxu min. 50 kg Strana 12 (celkem 12)
