1 Klasické metodiky softwarového inženýrství I N G M A R T I N M O L H A N E C, C S C. Y 1 3 A N W

2 Osnova přednášky Co to je softwarové inženýrství Softwarový proces Metodika a metoda Evoluce softwarových metodik a metod Vyhodnocení Odkazy

3 Co je to softwarové inženýrství

4 Co je to softwarové inženýrství Je to technický obor, který se zabývá naukou o vytvářený softwarových produktů Programy Databáze Informační systémy Webové aplikace,... Vznikl přibližně v 70 letech, při vzniku prvních opravdu rozsáhlých programových produktů. Wikipedie Softwarové inženýrství je činnost zahrnující inženýrství, informatiku a management, jejímž cílem je návrh, tvorba a údržba počítačových programů.

5 Co je to softwarové inženýrství Dnes se rozlišuje Computer Science Počítačová věda teoretické základy informatiky, grafy, algebry, kompilátory, teorie operačních systémů Computer Engineering HW i SW, programování, programovací jazyky, zejména jejich užití a znalosti Software Engineering Věda o tom, jak vytvářet programové produkty a informační systémy. Zejména metody a metodiky. Wikipedie Softwarové inženýrství je činnost zahrnující inženýrství, informatiku a management, jejímž cílem je návrh, tvorba a údržba počítačových programů.

6 Softwarové inženýrství Jeho základy Filozofie Ontologie, konceptuální modelování Matematika Formální popis systémů Management Zejména projektový management, dále management lidských zdrojů, ekonomický management, Technika Metody, metodiky, diagramy,

7 Softwarové inženýrství a webové metodiky Softwarové inženýrství Jeho cílem je softwarový produkt Program Informační systém Způsob, jak toho docílíme je popsán pomocí Metodik softwarového inženýrství Jeho cílem je softwarová produkt Webový informační systém, webový portál, webové sídlo Softwarový produkt využívající webové technologie a existující v kontextu webu Způsob, jak tento produkt vytvoříme je popsán pomocí Webových metodik softwarového inženýrství

8 Softwarový proces

9 Co je to softwarový proces? Způsob vytváření softwarových produktů Programů Informačních systémů Webových sídel Softwarový proces udává posloupnost jednotlivých kroků, jak vytvořit softwarový produkt Metodika = softwarový proces Dnes zahrnuje celý životní cyklus produktu

10 Evoluce softwarových procesů Sériový vývoj (vodopád) Nevýhodou je malá pružnost Inkrementální (spirálový) U velkých projektů je náročný na zdroje Iterativní Vývoj se děje po kouskách Paralelní Vývoj se děje současně Bude podrobněji

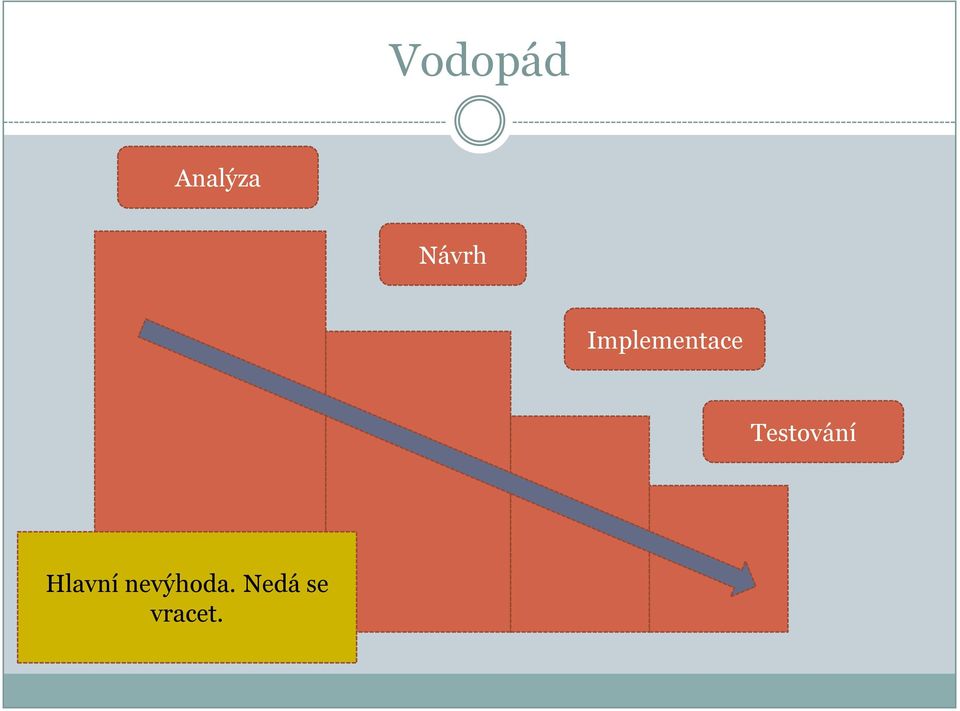

11 Vodopád Analýza Návrh Implementace Testování Hlavní nevýhoda. Nedá se vracet.

12 Hlavní nevýhoda. Každá iterace musí být celá aplikace. Iterace Testování Analýza Implementace Návrh

13 Inkrementální vývoj Hlavní výhoda. Aplikace se nabaluje postupně novými vlastnostmi. Modul C Modul B Modul A Jádro

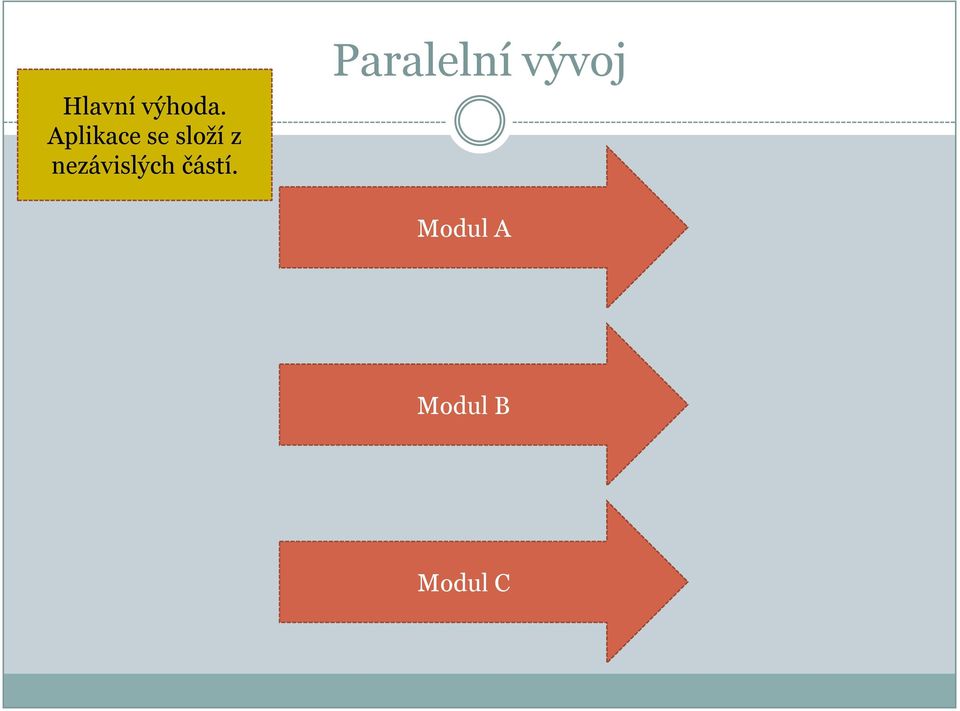

14 Hlavní výhoda. Aplikace se složí z nezávislých částí. Paralelní vývoj Modul A Modul B Modul C

15 Evoluce softwarových procesů Sériový vývoj (vodopád) Nevýhodou je malá pružnost Inkrementální (spirálový) U velkých projektů je náročný na zdroje Iterativní Vývoj se děje po kouskách Paralelní Vývoj se děje současně Dobrá cesta Agilní metodiky

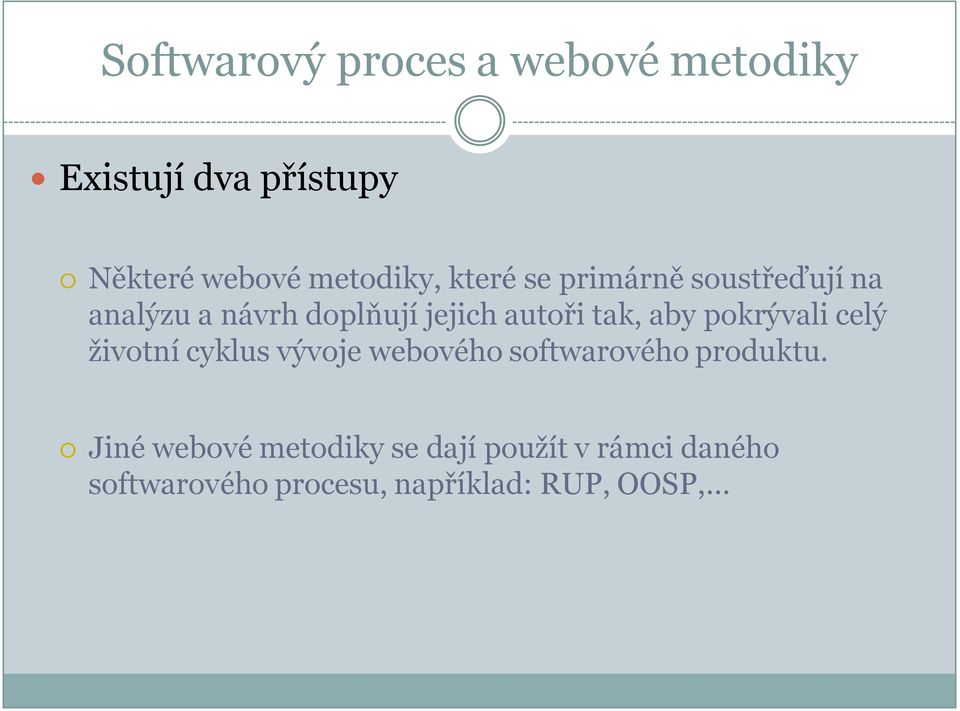

16 Softwarový proces a webové metodiky Existují dva přístupy Některé webové metodiky, které se primárně soustřeďují na analýzu a návrh doplňují jejich autoři tak, aby pokrývali celý životní cyklus vývoje webového softwarového produktu. Jiné webové metodiky se dají použít v rámci daného softwarového procesu, například: RUP, OOSP,

17 Metodika a metoda

18 Metodika a metoda Metodologie Je věda o metodách Metodika Je postup, jak něco udělat. Využívá různé metody. Říká, jak tyto metody spolu souvisí a v jakém pořadí je máme vykonávat. Metoda Je jeden konkrétní postup. Můžeme také mluvit o technice. V oblasti modelování se jedná většinou o různé diagramy, například konceptuální, datový, aktivity, stavový,... Ale jsou i metody (techniky) negrafické, například normalizace, matice afinit, formální popis predikátovou logikou, aj.

19 Evoluce softwarových metod a metodik

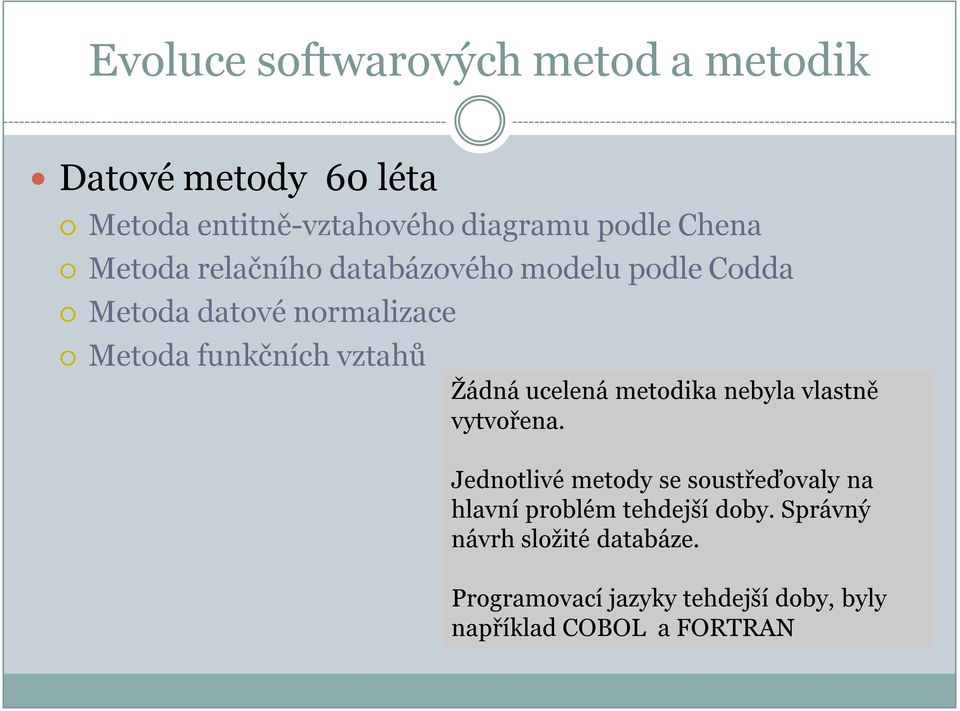

20 Evoluce softwarových metod a metodik Datové metody 60 léta Metoda entitně-vztahového diagramu podle Chena Metoda relačního databázového modelu podle Codda Metoda datové normalizace Metoda funkčních vztahů Žádná ucelená metodika nebyla vlastně vytvořena. Jednotlivé metody se soustřeďovaly na hlavní problém tehdejší doby. Správný návrh složité databáze. Programovací jazyky tehdejší doby, byly například COBOL a FORTRAN

21 Evoluce softwarových metod a metodik Datové metody 60 léta Metoda entitně-vztahového diagramu podle Chena Metoda relačního databázového modelu podle Codda Metoda datové normalizace Metoda funkčních vztahů POZOR! Relation-Ship = vztah Relation = relace

22 Evoluce softwarových metod a metodik Strukturované metodiky 70 léta Moderní strukturovaná metodika podle Yourdona Zahrnuje celou řadu metod ERD DFD STD SCH DD - entitně vztahový diagram - diagram datových toků - stavový diagram - diagram struktury programu - datový slovník minispecifikace Strukturované metodiky se soustředily na komplexní analýzu a návrh softwarového produktu z jeho různých stránek - datových i funkčních. Odrážejí dobu dávkového zpracování na mainframech a vzniku strukturovaného programování Pascal, PL/I, ADA, Modula, aj.

23 Evoluce softwarových metod a metodik Objektové metodiky 90 léta OOA/OOD Coad-Yourdona OMT Rumbough OOSE Jacobson Booch Zahrnují celou řadu metod Diagram tříd Stavový diagram Aktivity diagram Objektové metodiky reflektují vznik objektově orientovaného programování, respektive objektově orientovaného paradigmatu. Nástup objektově orientovaných jazyků: Smalltalk, C++, Object Pascal, aj.

24 Evoluce softwarových metod a metodik Objektové metodiky 90 léta OOA/OOD Coad-Yourdona OMT Rumbough OOSE Jacobson Booch Výsledkem snahy o co nejdokonalejší a standardní grafickou modelovací techniku vzniká UML. Zahrnují celou řadu metod Diagram tříd Stavový diagram Aktivity diagram Objektové metodiky reflektují vznik objektově orientovaného programování, respektive objektově orientovaného paradigmatu. Nástup objektově orientovaných jazyků: Smalltalk, C++, Object Pascal, aj.

25 Agilní metodiky Klasické metodiky byly sice propracované, ale výsledkem byla jejich rigidnost a jejich důsledné uplatnění celý vývojový proces zpomalovalo a zdražovalo AGILE MANIFESTO 2001 proklamace 17 významných softwarových odborníků, ve kterém definovaly nové agilní principy softwarového procesu. Výsledkem je vznik celé řady nových agilních metodik, které odtraňují nevýhody klasických metodik. Jsou pružné, méně nákladné a dovolují rychlejší vývoj softwarového produktu. Příklady Agilních metodik XP extrémní programování OOSP Objektově orientovaný softwarový proces a další.

26 Odkazy Softwarové inženýrství na Wikipedii n%c3%bdrstv%c3%ad Unified Process RUP (Rational unified process) Agile manifesto
