Indukční varná deska. Návod k obsluze HPI 430 BLA

Transkript

1 Indukční varná deska Návod k obsluze HPI 430 BLA 1

2 Všeobecná varování PŘEČTĚTE SI POZORNĚ TYTO POKYNY PRO MAXIMÁLNÍ VYUŽITÍ VAŠÍ VARNÉ DESKY. Doporučujeme, abyste si návod k obsluze uschovali pro případné použití v budoucnosti a před instalací desky si poznačte výrobní číslo níže pro případ, že budete potřebovat pozáruční servis. Výrobní štítek (pod spodním krytem varné desky) Důrazně doporučujeme udržovat děti mimo varných zón během provozu i po vypnutí, protože dokud svítí indikátor zbytkového tepla, je deska ještě horká a může to způsobit vážné popálení. Při vaření s oleji nebo tuky, zvyšte pozornost, protože ohřátý tuk se může rychle vznítit. Neumísťujte hliníkové a plastové fólie na ohřívací zóny. Po každém použití je potřebné určité čištění pro ochranu před nahromaděním nečistot a mastnoty. Pokud to tak necháte, tyto se při dalším vaření spalují a produkují dým a zápachy, a zvyšuje riziko vznícení. Nedoporučujeme se nevystavovat přímo halogenovým částem. Nedotýkejte se ohřevných zón během provozu nebo chvíli po použití. Nikdy nevařte jídlo přímo na sklené keramické desce. Použijte vždy příslušné nádoby. Vždy umístěte nádobí do středu oblasti, na které vaříte. Nepoužívejte povrch jako krájecí desku. Nepřesouvejte varné nádoby přes panel. Neukládejte těžké předměty nad desku. Pokud by spadli na desku, mohou jí poškodit. Nepoužívejte desku jako pracovní podklad. Nepoužívejte desku na skladování žádných předmětů. Pokud se objeví prasklina povrchu, nepoužívejte desku. Okamžitě odpojte desku od elektrické sítě a kontaktujte servisní středisko. Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, psychickými nebo mentálními schopnostmi nebo bez dostatečných zkušeností a znalostí, dokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost. Nedovolte dětem hrát si se spotřebičem Varování: tento spotřebič vyhovuje platným bezpečnostním předpisům a předpisům o elektromagnetické kompatibilitě. Přesto by osoby s kardiostimulátorem neměly používat tento spotřebič. Nelze zajistit, že všechna zařízení dostupná na trhu vyhovují bezpečnostním standardům o elektromagnetické kompatibilitě a zda se neobjeví nebezpečné rušení. Je možné, že osoby s jiným typem zařízení, jako je naslouchací zařízení, budou pociťovat nepohodu. 2

3 VARNÁ DESKA HPI430BLA Varné zóny 4 indukční Napájecí napětí V, 50/60 Hz Elektrický výkon (W) 3000 Rozměry spotřebiče (h x š x v) mm 590 x 520 x 60 Rozměry pro vestavbu (AxB) 560 x 490 Neustále vylepšujeme kvalitu produktu a proto můžeme upravovat zařízení pro včlenění nejnovějších technických vylepšení. Spotřebič vyhovuje evropským směrnicím 73/23/EEC a 89/336/EEC, nahrazené 2006/95/ EC a 2004/108/EC a následným dodatkům. Instalace Instalace domácích spotřebičů může být složitá operace, která, pokud není provedena správně, může ovlivnit bezpečnost uživatele. Z tohoto důvodu musí být instalace přenechána profesionálnímu kvalifikovanému technikovi, který provede úkony s ohledem na technické předpisy. V případě nerespektování těchto doporučení a provedení instalace nekvalifikovanou osobou, výrobce odmítá jakoukoliv odpovědnost za technické poruchy výrobku, nebo zranění osob. 3

4 Vestavba Nábytek, do kterého bude vestavěná deska a okolní nábytek musí být vyroben z materiálů, které jsou odolné vůči vysokým teplotám. Je také nutné, aby všechny dekorativní lamináty byli lepené tepelně odolným lepidlem. Instalace: S deskou je dodáváno těsnění proti vodě. Desku instalujte do rovné pracovní desky. Deformace způsobené nesprávnou instalací mohou změnit funkce varné desky a její provoz. Ponechte volný prostor nejméně 5 cm mezi spotřebičem a sousedními vertikálními plochami. Otvor musí odpovídat uvedeným rozměrům. Vyřízněte otvor do pracovní desky dle rozměrů uvedených na obrázku níže. Kolem otvoru ponechte minimální volný prostor 50 mm. Pracovní deska musí mít tloušťku nejméně 30 mm a musí být vyrobena z teplu odolného materiálu. Obrázek (1) Těsnění Neinstalujte varnou desku nad troubu bez ventilátoru, myčku nádobí, chladničku, mrazák nebo pračku. Indukční deska musí být dostatečně větraná a nesmí být blokovány větrací otvory. Ujistěte se, zda je varná deska instalována správně dle obrázku (2). Vstup vzduchu Výstup vzduchu Poznámka: z bezpečnostních důvodů musí být mezera mezi varnou deskou a skříňkou nad ní nejméně 760 mm. Elektrické připojení Instalace musí vyhovovat předpisům. Výrobce odmítá jakoukoli odpovědnost za poškození způsobená nesprávnou obsluhou. Upozornění: Vždy zkontrolujte před jakýmkoliv elektrickým zásahem, napětí na elektroměru, nastavení přerušovače obvodu, spojitost propojení k uzemnění a vhodnost pojistky. Elektrické připojení by mělo být provedeno přes zásuvku s konektorem s uzemněním, nebo přes všepólový vypínač s odstupem mezi kontakty nejméně 3 mm. Pokud má deska síťovou zástrčku, musí být instalována tak, že je síťová zástrčka dostupná. Žlutozelený vodič kabelu napájení musí být připojen k uzemnění konektoru napájení a zařízení. Jakékoliv požadavky týkající se síťového kabelu je nutné předkládat servisnímu středisku nebo kvalifikovanému technikovi. Pokud je poškozený přívodní kabel, obraťte se za účelem jeho výměny na autorizované servisní středisko. 4

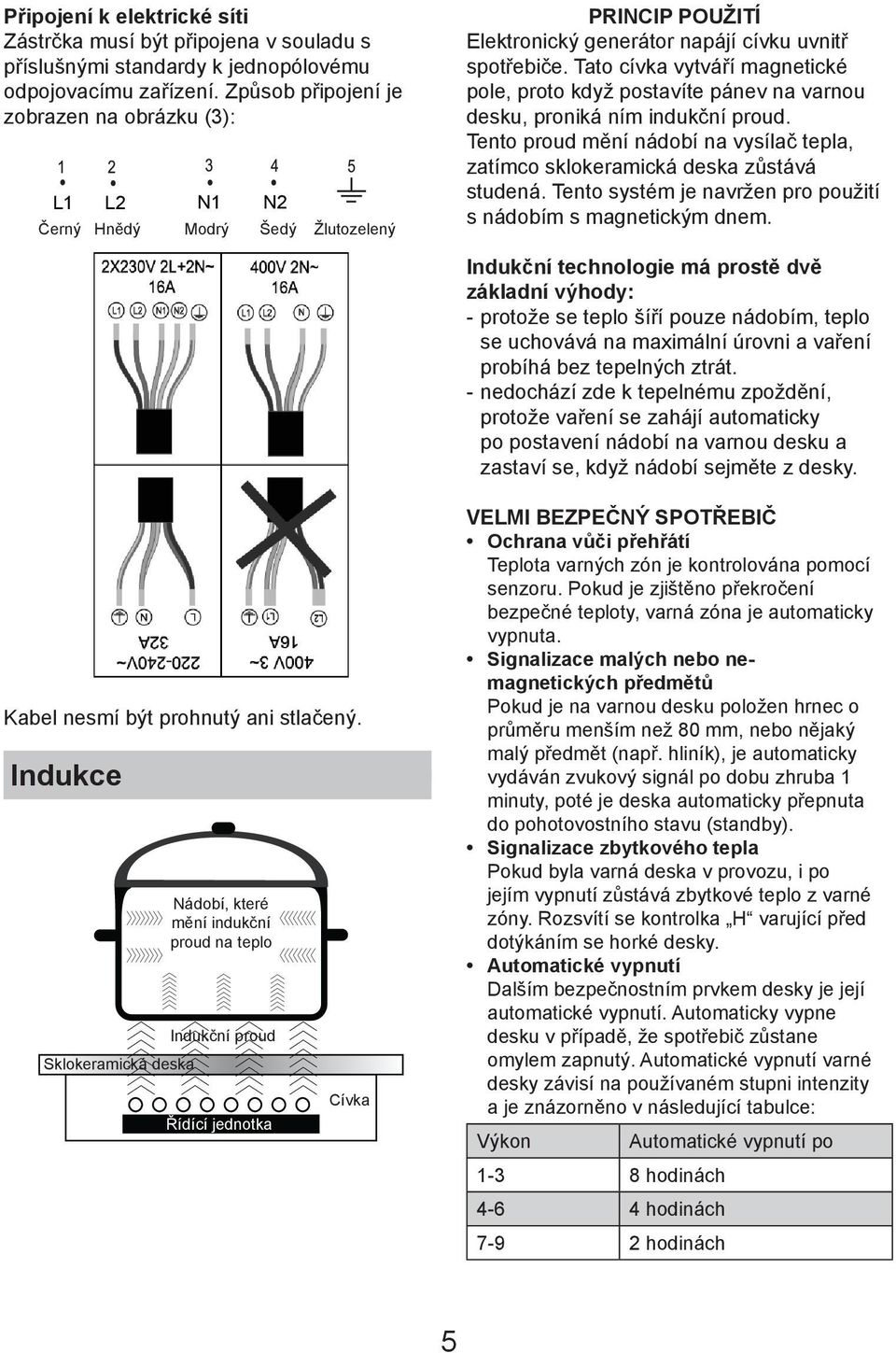

5 Připojení k elektrické síti Zástrčka musí být připojena v souladu s příslušnými standardy k jednopólovému odpojovacímu zařízení. Způsob připojení je zobrazen na obrázku (3): Černý Hnědý Modrý Šedý Žlutozelený PRINCIP POUŽITÍ Elektronický generátor napájí cívku uvnitř spotřebiče. Tato cívka vytváří magnetické pole, proto když postavíte pánev na varnou desku, proniká ním indukční proud. Tento proud mění nádobí na vysílač tepla, zatímco sklokeramická deska zůstává studená. Tento systém je navržen pro použití s nádobím s magnetickým dnem. Indukční technologie má prostě dvě základní výhody: - protože se teplo šíří pouze nádobím, teplo se uchovává na maximální úrovni a vaření probíhá bez tepelných ztrát. - nedochází zde k tepelnému zpoždění, protože vaření se zahájí automaticky po postavení nádobí na varnou desku a zastaví se, když nádobí sejměte z desky. Kabel nesmí být prohnutý ani stlačený. Indukce Sklokeramická deska Nádobí, které mění indukční proud na teplo Indukční proud Řídící jednotka Cívka VELMI BEZPEČNÝ SPOTŘEBIČ Ochrana vůči přehřátí Teplota varných zón je kontrolována pomocí senzoru. Pokud je zjištěno překročení bezpečné teploty, varná zóna je automaticky vypnuta. Signalizace malých nebo nemagnetických předmětů Pokud je na varnou desku položen hrnec o průměru menším než 80 mm, nebo nějaký malý předmět (např. hliník), je automaticky vydáván zvukový signál po dobu zhruba 1 minuty, poté je deska automaticky přepnuta do pohotovostního stavu (standby). Signalizace zbytkového tepla Pokud byla varná deska v provozu, i po jejím vypnutí zůstává zbytkové teplo z varné zóny. Rozsvítí se kontrolka H varující před dotýkáním se horké desky. Automatické vypnutí Dalším bezpečnostním prvkem desky je její automatické vypnutí. Automaticky vypne desku v případě, že spotřebič zůstane omylem zapnutý. Automatické vypnutí varné desky závisí na používaném stupni intenzity a je znázorněno v následující tabulce: Výkon hodinách hodinách hodinách Automatické vypnutí po 5

6 Po odstavení varné nádoby ze zapnuté varné zóny, přestane zóna okamžitě hřát a po ukončení zvukového signálu, který trvá 1 minutu, se automaticky vypne. UPOZORNĚNÍ: Osoby s kardiostimulátorem mohou používat tento spotřebič pouze po konzultaci se svým lékařem. Doporučení k nádobí Použití kvalitního nádobí zajistí nejlepší účinnost varné desky. Postavte nádobu na varnou zónu. Pokud odpovídající varná zóna zobrazí úroveň výkonu, nádoba je vhodná. Pokud bliká, nádoba není vhodná pro použití na indukční varné desce. Přiložte k nádobě magnet. Pokud se magnet přichytí k nádobě, je vhodná pro použití s indukční varnou deskou. Vždy používejte kvalitní nádobí s perfektně plochým a silným dnem: použití tohoto typu nádobí zabrání horkým bodům, které způsobují připáleniny. Silné kovové nádobí poskytuje dokonalou distribuci tepla. Zajistěte, aby bylo dno nádobí suché: když plníte nádobí tekutinou vyjmutou z chladničky, zajistěte, aby bylo dno úplně suché, před umístěním na desku. Tím zabráníte skvrnám na varné desce. Použijte nádobí, kterého průměr je dostatečně velký pro celý povrch varné zóny: použitím nádobí s mírně větším průměrem než je průměr varné zóny maximalizujete využití energie. Pokud použijete menší nádobí, účinek může být slabší než očekáváte. Nádobí menší než 140 nemusí varná zóna detekovat. Následující informace vám pomůže při výběru nádobí, které nabízí spolehlivý provoz. Značka na nádobí Nerezavějící ocel Hliník Slitina Smaltovaná ocel Sklo Porcelán Měděné dno Indukční zóna Na štítku zkontrolujte, zda je nádobí kompatibilní s indukční varnou deskou Použijte magnetické nádobí (smaltované ocelové, slitinové magnetické), ke dnu přiložte magnet, pokud se přichytí, je vhodné. Nedetekovatelná Kromě feromagnetické nerezové oceli Nedetekovatelný Dobrá Dobrá Nedetekovatelné Nedetekovatelný Nedetekovatelné Zobrazení závad a kontrola Pokud se vyskytne nějaký problém, indukční varná deska se automaticky přepne do ochranného režimu a zobrazí jeden z následujících kódů: Závada Možná příčina Řešení F0/F1/F2 Ventilátor Kontaktujte dodavatele F3-F8 E3/E4 E5/E6 Nestandardní napájení Nestandardní teplota Špatné šíření tepla ve varné zóně Kontaktujte dodavatele Zkontrolujte nádobí Restartujte po ochlazení varné zóny 6

7 Tabulka na předchozí straně zobrazuje řešení běžných problémů. Spotřebič svépomocně nerozebírejte, mohli byste jej poškodit. Zobrazení ovládacího panelu AUTOMATICKÉ OMEZENÍ VÝKONU Celá varná deska může mít maximální výkon 3000 W. Proto varná deska automaticky sníží maximální výstupní výkon při součtu úrovní 12. Funkce časovače Zapněte vybranou zónu stiskem tlačítka volby varné zóny, začnou blikat odpovídající číslice. 1. Tlačítko volby varné zóny 2. Tlačítko časovače 3. Tlačítko zapnutí/vypnutí 4. Uzamčení 5. Tlačítko nastavení výkonu/časovače Pokyny k použití Po zapnutí napájení zazní bzučák a na jednu sekundu se rozsvítí všechny indikátory. Varný panel je v pohotovostním režimu. Postavte hrnec do středu varné zóny. Provozní pokyny 1. Stiskněte tlačítko. Na všech indikátorech se zobrazí Zvolte úroveň výkonu tlačítkem + nebo - příslušné varné zóny. Začněte stisknutím tlačítka + nebo -, aby indikátor zobrazil -. Nastavte zvýšení nebo snížení stiskem tlačítka + nebo -. Pokud stisknete tlačítka + a - současně, nastavení se vrátí na 0 a varná zóna se vypne. Pak stiskněte tlačítko časovače. Nastavte čas pomocí tlačítek + nebo -. Po nastavení času můžete zvolit výkon varné zóny. Pak nastavte čas v rozsahu 1 minuty až 99 minut. Jedním stisknutím tlačítka + zvýšíte čas o jednu minutu; stisknutím a podržením tlačítka + zvýšíte čas o 10 minut; Jedním stisknutím tlačítka - snížíte čas o jednu minutu; stisknutím a podržením tlačítka - snížíte čas o 10 minut. Pokud nastavíte časovač bez volby varné zóny, aktivuje se funkce minutky. Když uplyne čas, 30 sekund zní akustický signál. Poznámka: 1. Když čas uplyne, příslušná varná zóna se vypne. 2. Po nastavení časovače bude indikátor časovače blikat 5 sekund, nastavený čas se automaticky potvrdí. 3. V režimu časovače stisknutím tlačítek + nebo - nebo časovače najednou nastavíte časovač na 0, čas je zrušen. Poznámka: Po stisknutí tlačítka se indukční varná deska vrátí do pohotovostního režimu, pokud není do 1 minuty provedena žádná další činnost. 7

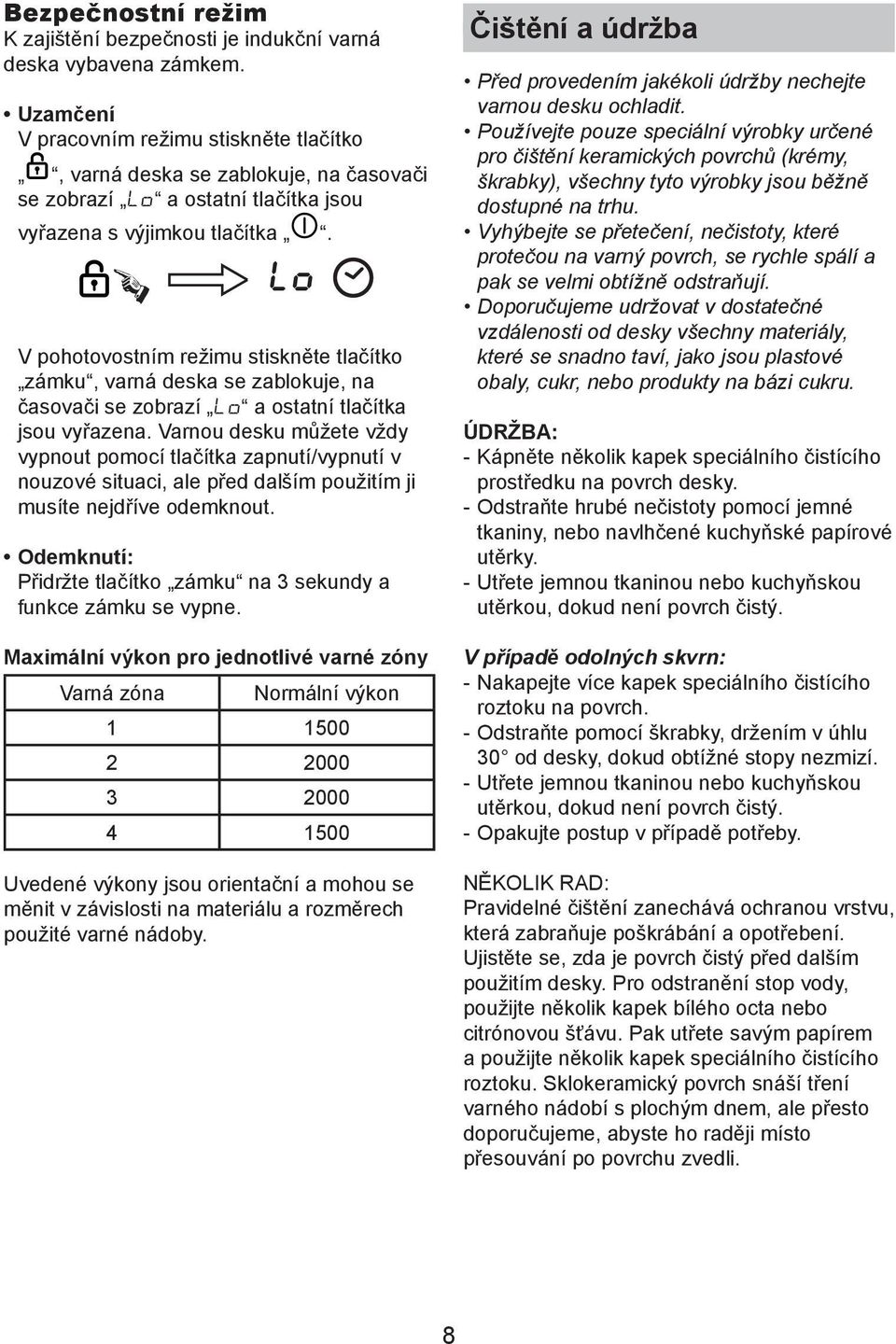

8 Bezpečnostní režim K zajištění bezpečnosti je indukční varná deska vybavena zámkem. Uzamčení V pracovním režimu stiskněte tlačítko, varná deska se zablokuje, na časovači se zobrazí Lo a ostatní tlačítka jsou vyřazena s výjimkou tlačítka. V pohotovostním režimu stiskněte tlačítko zámku, varná deska se zablokuje, na časovači se zobrazí Lo a ostatní tlačítka jsou vyřazena. Varnou desku můžete vždy vypnout pomocí tlačítka zapnutí/vypnutí v nouzové situaci, ale před dalším použitím ji musíte nejdříve odemknout. Odemknutí: Přidržte tlačítko zámku na 3 sekundy a funkce zámku se vypne. Maximální výkon pro jednotlivé varné zóny Varná zóna Normální výkon Uvedené výkony jsou orientační a mohou se měnit v závislosti na materiálu a rozměrech použité varné nádoby. Čištění a údržba Před provedením jakékoli údržby nechejte varnou desku ochladit. Používejte pouze speciální výrobky určené pro čištění keramických povrchů (krémy, škrabky), všechny tyto výrobky jsou běžně dostupné na trhu. Vyhýbejte se přetečení, nečistoty, které protečou na varný povrch, se rychle spálí a pak se velmi obtížně odstraňují. Doporučujeme udržovat v dostatečné vzdálenosti od desky všechny materiály, které se snadno taví, jako jsou plastové obaly, cukr, nebo produkty na bázi cukru. ÚDRŽBA: - Kápněte několik kapek speciálního čistícího prostředku na povrch desky. - Odstraňte hrubé nečistoty pomocí jemné tkaniny, nebo navlhčené kuchyňské papírové utěrky. - Utřete jemnou tkaninou nebo kuchyňskou utěrkou, dokud není povrch čistý. V případě odolných skvrn: - Nakapejte více kapek speciálního čistícího roztoku na povrch. - Odstraňte pomocí škrabky, držením v úhlu 30 od desky, dokud obtížné stopy nezmizí. - Utřete jemnou tkaninou nebo kuchyňskou utěrkou, dokud není povrch čistý. - Opakujte postup v případě potřeby. NĚKOLIK RAD: Pravidelné čištění zanechává ochranou vrstvu, která zabraňuje poškrábání a opotřebení. Ujistěte se, zda je povrch čistý před dalším použitím desky. Pro odstranění stop vody, použijte několik kapek bílého octa nebo citrónovou šťávu. Pak utřete savým papírem a použijte několik kapek speciálního čistícího roztoku. Sklokeramický povrch snáší tření varného nádobí s plochým dnem, ale přesto doporučujeme, abyste ho raději místo přesouvání po povrchu zvedli. 8

9 30 Maxi Nepožívejte houbu s velkým množstvím vody. Nikdy nepoužívejte nůž nebo šroubovák. Škrabka s ostrou čepelí nepoškodí povrch, pokud ji držíte v úhlu 30. Nikdy nenechávejte škrabku v dosahu dětí. Nikdy nepoužívejte drsné produkty nebo brusné prášky. Starostlivost Dříve než zavoláte servisní středisko, zkontrolujte následující: - zda je přívodní kabel připojený správně a pojistka je nevypálená; Pokud není možné poruchu odstranit: - nemanipulujte s ní - kontaktujte servisní středisko. Problémy a řešení Z indukční desky vychází šum. Normální jev. Aktivní chladicí ventilátor. Z indukční varné desky slyšíte pískání. Normální jev. Dle provozní frekvence induktorů se může hvízdání objevit při maximálním výkonu několika zón. Varné zóny neudržují neustálé vření nebo dostatečnou teplotu smažení. Musíte použít absolutně rovné nádobí. Dno nádoby musí co nejlíp odpovídat průměru zvolené varné zóny. Kovové skvrny (mohou vypadat jako škrábance). Nepřesouvejte hliníkové nádobí po povrchu. Používejte doporučené postupy čištění na odstranění skvrn. Použili jste správné prostředky ale skvrny zůstávají. Použijte škrabku a doporučené čisticí prostředky. Tmavé skvrny. Použijte škrabku a přečtěte si část Čištění. Lesklé oblasti na varném povrchu. Skvrny z hliníkového a měděného nádobí, jako i zbytky z vody nebo jídla odstraníte čistícím krémem. Skvrny od cukru/plast roztavený na povrchu. Viz část Čištění. Varná deska nebo některé zóny nefungují. Propojovací můstky na připojovacím konektoru nejsou správně nasazené. Zkontrolujte propojení, zda je v souladu s pokyny. Varná deska nefunguje. Ovládací panel je uzamčen. Odemkněte desku. Varná deska se nevypne Uzamčený ovládací panel. Stisknutím tlačítka Uzamčení desku odemkněte. Varná deska se zastaví automaticky. Varná deska se vypne automaticky, pokud je v provozu příliš dlouho. Pokrm se vaří pomalu. Nevhodné nádobí. Použijte pouze nádobí s rovným dnem, které je těžké a má stejný průměr jako varná zóna. Drobné škrábance na skleném povrchu desky. Nesprávný způsob čištění, nádobí s drsným dnem nebo drsné části (písek nebo sůl) mezi nádobím a povrchem desky. Používejte doporučené postupy čištění, před použitím se ujistěte, zda je dno nádobí čisté a hladké. 9 Časté zapnutí/vypnutí varních zón. Cykly zapnutí/vypnutí jsou různé v závislosti na nastaveném výkonu: - nízký výkon: krátký provozní čas, - vysoký výkon: dlouhý provozní čas.

10 Informace pro užívatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, čož by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie Chete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
