1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY (dle vyhl. č. 78/2013 Sb. o energetické náročnosti budovy) Bytový dům Okružní p.č. 372, Slaný Předkládá: Ing. Pavel KOLOUCH oprávnění MPO č E: kolouch.pavel@atlas.cz M: Duben 2013

2 Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací Obsah: 1 Předmluva Identifikace zpracovatele Identifikace vlastníka, investora Identifikační údaje budovy Stručný popis objektu Seznam podkladů použitých k hodnocení budovy Fotodokumentace objektu Navržené opatření... 5 Přílohy: Příloha 1 - Protokol k průkazu energetické náročnosti Příloha 2 - Průkaz energetické náročnosti budovy 6 nečíslovaných stran 2 nečíslované strany 1 PŘEDMLUVA Průkaz energetické náročnosti je zpracován za účelem doložení energetické náročnosti objektu při prodeji, dlouhodobém pronájmu, při větší změně obvodových konstrukcí hodnoceného objektu, nebo jako doklad o splnění legislativních požadavků při stavbě nové budovy. Navržené opatření v tomto průkazu energetické náročnosti budovy nejsou závazné, nicméně je doporučeno k nim přihlédnou například při plánovaných opravách dotčených konstrukcí a technologií. 2 IDENTIFIKACE ZPRACOVATELE Zpracovatel Ing. Pavel KOLOUCH Oprávnění Oprávněný energetický specialista MPO č ze dne Adresa: Tel Mail. Na Mýtině 3310, Kladno kolouch.pavel@atlas.cz 3 IDENTIFIKACE VLASTNÍKA, INVESTORA Vlastník, Investor Společenství vlastníků jednotek domu Okružní 372, Slaný Adresa Okružní 372, Slaný IČO IDENTIFIKAČNÍ ÚDAJE BUDOVY Adresa budovy (místo, ulice, číslo, PSČ): Okružní č.p. 372, Slaný Účel budovy: Panelový bytový dům Kód obce: Slaný [532819] Kód katastrálního území: Slaný [749362] Parcelní číslo: st Účel zpracování PENB Podklad při prodeji, nebo pronájmu. Nová Stávající Změna stávající budovy 2/8

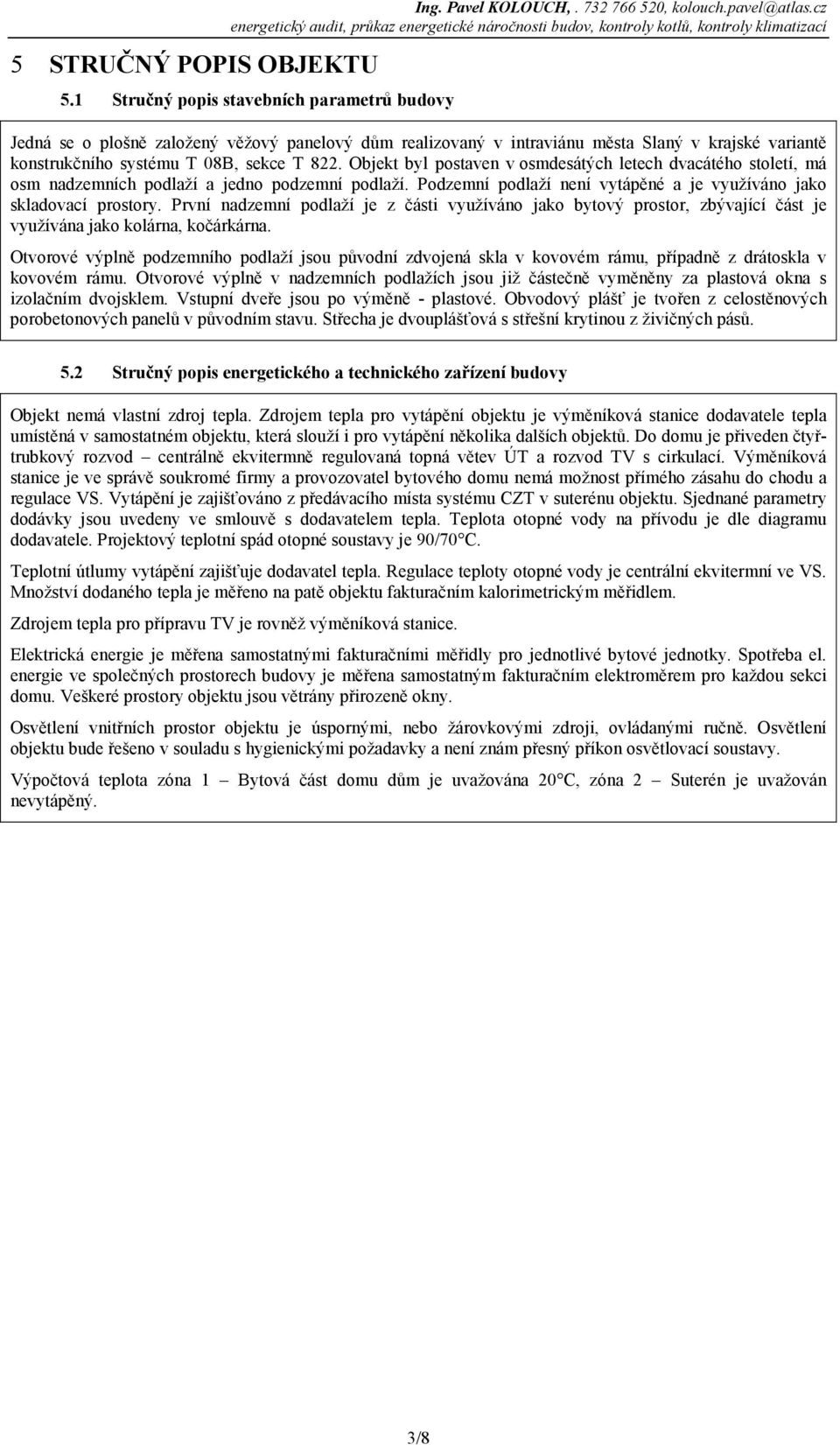

3 5 STRUČNÝ POPIS OBJEKTU Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací 5.1 Stručný popis stavebních parametrů budovy Jedná se o plošně založený věžový panelový dům realizovaný v intraviánu města Slaný v krajské variantě konstrukčního systému T 08B, sekce T 822. Objekt byl postaven v osmdesátých letech dvacátého století, má osm nadzemních podlaží a jedno podzemní podlaží. Podzemní podlaží není vytápěné a je využíváno jako skladovací prostory. První nadzemní podlaží je z části využíváno jako bytový prostor, zbývající část je využívána jako kolárna, kočárkárna. Otvorové výplně podzemního podlaží jsou původní zdvojená skla v kovovém rámu, případně z drátoskla v kovovém rámu. Otvorové výplně v nadzemních podlažích jsou již částečně vyměněny za plastová okna s izolačním dvojsklem. Vstupní dveře jsou po výměně - plastové. Obvodový plášť je tvořen z celostěnových porobetonových panelů v původním stavu. Střecha je dvouplášťová s střešní krytinou z živičných pásů. 5.2 Stručný popis energetického a technického zařízení budovy Objekt nemá vlastní zdroj. Zdrojem pro vytápění objektu je výměníková stanice dodavatele umístěná v samostatném objektu, která slouží i pro vytápění několika dalších objektů. Do domu je přiveden čtyřtrubkový rozvod centrálně ekvitermně regulovaná topná větev ÚT a rozvod TV s cirkulací. Výměníková stanice je ve správě soukromé firmy a provozovatel bytového domu nemá možnost přímého zásahu do chodu a regulace VS. Vytápění je zajišťováno z předávacího místa systému CZT v suterénu objektu. Sjednané parametry dodávky jsou uvedeny ve smlouvě s dodavatelem. Teplota otopné vody na přívodu je dle diagramu dodavatele. Projektový teplotní spád otopné soustavy je 90/70 C. Teplotní útlumy vytápění zajišťuje dodavatel. Regulace teploty otopné vody je centrální ekvitermní ve VS. Množství dodaného je měřeno na patě objektu fakturačním kalorimetrickým měřidlem. Zdrojem pro přípravu TV je rovněž výměníková stanice. Elektrická je měřena samostatnými fakturačními měřidly pro jednotlivé bytové jednotky. Spotřeba el. ve společných prostorech budovy je měřena samostatným fakturačním elektroměrem pro každou sekci domu. Veškeré prostory objektu jsou větrány přirozeně okny. Osvětlení vnitřních prostor objektu je úspornými, nebo žárovkovými zdroji, ovládanými ručně. Osvětlení objektu bude řešeno v souladu s hygienickými požadavky a není znám přesný příkon osvětlovací soustavy. Výpočtová teplota zóna 1 Bytová část domu dům je uvažována 20 C, zóna 2 Suterén je uvažován nevytápěný. 3/8

4 Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací 6 SEZNAM PODKLADŮ POUŽITÝCH K HODNOCENÍ BUDOVY Částečná projektová dokumentace Rodinného domu v roku 1967, fotodokumentace objektu a informace od stávajícího uživatele. 7 FOTODOKUMENTACE OBJEKTU 4/8

5 Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací 8 NAVRŽENÉ OPATŘENÍ 8.1 Obecná doporučení Je doporučeno při výběru domácích spotřebičů upřednostňovat spotřeby třídy A, nebo lepší, pro osvětlení objektu použití technologii LED světelných zdrojů. Při energeticky uvědomělém využívání objektu lze dosáhnout rozdílu plateb za v řádech 10 až 30%. 5/8

6 8.2 Re obvodového pláště Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací Stávající obvodového pláště a ploché střechy nesplňují současné tepelně technické požadavky, proto je doporučeno jeho zateplení. Požadovaná hodnota normou ČSN : 2011 na součinitele u stěn je U N = 0,30 W/m 2 K, doporučená hodnota je U DOP = 0,20 W/m 2 K, a u plochých střech je U N = 0,24 W/m 2 K, doporučená hodnota je U DOP = 0,16 W/m 2 K. Ve výpočtu opatření je uvažováno s použitím tepelné izolace se součinitelem tepelné vodivosti λ 0,04 W/mK. Je navrženo zateplení kontaktním zateplovacím systémem. Zateplení bude provedeno po opravě narušených částí. Při rekonstrukci je vhodné použít v konstrukci více tepelné izolace, než je požadavek normy ČSN :2011, neboť většinu nákladů na jednotku plochy tvoří náklady na provedení zateplení. Přírůstek ceny při zvětšující se tloušťce izolace není příliš výrazný a vyšší úspora pokryje tyto dodatečné náklady. Proto je navrženo a doporučeno zateplení, po jehož realizaci budou součinitelé U = 0,22 W/m 2 K u stěn a U = 0,14 W/m 2 K. Uvedenému rozmezí součinitele odpovídá dodatečné zateplení s tepelnou izolací o tl. 140 mm na obvodových stěnách a tepelnou izolací o tl. 240 mm na ploché střeše. 8.3 Energetický štítek obálky budovy ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Bytový dům Okružní č.p. 372, Slaný Hodnocení obálky budovy Celková podlahová plocha: m 2 Cl 0,5 0,75 1,0 1,5 2,0 2,5 VELMI ÚSPORNÁ A B C D E F G MIMOŘÁDNĚ NEHOSPODÁRNÁ stávající E doporučení C Průměrný součinitel obálky budovy U em ve W/(m 2.K) U em = H T / A 1,05 0,53 6/8

7 Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací 8.4 Protokol k energetickému štítku budovy - ČSN :2011 stávající stav Druh stavby Adresa (místo, ulice, číslo, PSČ) Identifikační údaje Bytový dům Okružní č.p. 372, Slaný Charakteristika budovy Objem budovy V - vnější objem vytápěné zóny budovy m 3 Celková plocha A - součet vnějších ploch ochlazovaných konstrukcí m 2 Faktor tvaru budovy A / V 0,33 m 2 /m 3 Charakteristika energeticky významných údajů ochlazovaných konstrukcí Ochlazovaná Plocha Souč. Požadovaný (doporučený) souč. Činitel teplotní redukce Měrná ztráta prostupem A i U i U N,rq (U N, rc ) b i H ti = A i.u i.b i m 2 W/(m 2 K) W/(m 2 K) - W/K Obv. stěny 1 161,2 0,92 0,30 0,25 1, ,32 Okna S 30,7 1,50 1,50 1,20 1,00 46,08 Okna J 30,7 1,50 1,50 1,20 1,00 46,08 Okna V 152,4 1,50 1,50 1,20 1,00 228,60 Okna Z 159,4 1,50 1,50 1,20 1,00 239,04 Vstup 13,9 1,70 1,70 1,20 1,00 23,66 Plochá střecha 278,5 0,78 0,24 0,16 1,00 217,23 Podlaha - strop nevytápěného suterénu 1* 278,5 1,05 0,60 0,40-141,30 Propustnost tepelnými mosty L d,tb 0,1.A ,53 Celkem 2 105, ,84 Stanovení stavebně energetické vlastnosti budovy Měrná ztráta prostupem H T W/K 2 220,84 Průměrný součinitel U em = H T / A W/(m 2 K) 1,05 U em,n,rq - průměrný součinitel (požadovaný) W/(m 2 K) 0,53 U em,n,rc - průměrný součinitel (doporučený) W/(m 2 K) 0,40 Pozn.: * ustálená tepelná propustnost zeminou je spočtena podle EN ISO /8

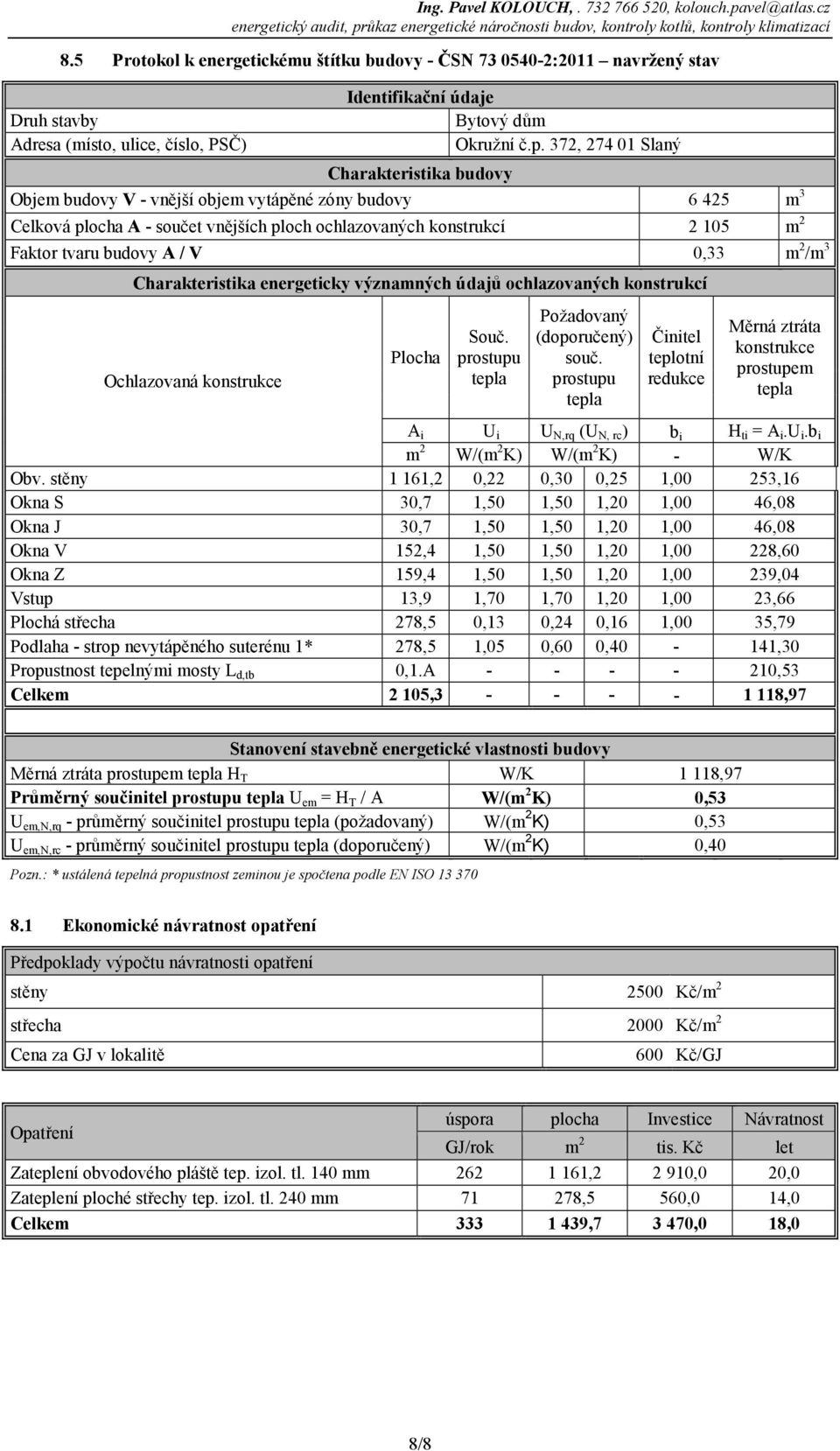

8 Ing. Pavel KOLOUCH, , energetický audit, průkaz energetické náročnosti budov, kontroly kotlů, kontroly klimatizací 8.5 Protokol k energetickému štítku budovy - ČSN :2011 navržený stav Druh stavby Adresa (místo, ulice, číslo, PSČ) Identifikační údaje Bytový dům Okružní č.p. 372, Slaný Charakteristika budovy Objem budovy V - vnější objem vytápěné zóny budovy m 3 Celková plocha A - součet vnějších ploch ochlazovaných konstrukcí m 2 Faktor tvaru budovy A / V 0,33 m 2 /m 3 Charakteristika energeticky významných údajů ochlazovaných konstrukcí Ochlazovaná Plocha Souč. Požadovaný (doporučený) souč. Činitel teplotní redukce Měrná ztráta prostupem A i U i U N,rq (U N, rc ) b i H ti = A i.u i.b i m 2 W/(m 2 K) W/(m 2 K) - W/K Obv. stěny 1 161,2 0,22 0,30 0,25 1,00 253,16 Okna S 30,7 1,50 1,50 1,20 1,00 46,08 Okna J 30,7 1,50 1,50 1,20 1,00 46,08 Okna V 152,4 1,50 1,50 1,20 1,00 228,60 Okna Z 159,4 1,50 1,50 1,20 1,00 239,04 Vstup 13,9 1,70 1,70 1,20 1,00 23,66 Plochá střecha 278,5 0,13 0,24 0,16 1,00 35,79 Podlaha - strop nevytápěného suterénu 1* 278,5 1,05 0,60 0,40-141,30 Propustnost tepelnými mosty L d,tb 0,1.A ,53 Celkem 2 105, ,97 Stanovení stavebně energetické vlastnosti budovy Měrná ztráta prostupem H T W/K 1 118,97 Průměrný součinitel U em = H T / A W/(m 2 K) 0,53 U em,n,rq - průměrný součinitel (požadovaný) W/(m 2 K) 0,53 U em,n,rc - průměrný součinitel (doporučený) W/(m 2 K) 0,40 Pozn.: * ustálená tepelná propustnost zeminou je spočtena podle EN ISO Ekonomické návratnost opatření Předpoklady výpočtu návratnosti opatření stěny 2500 Kč/m 2 střecha 2000 Kč/m 2 Cena za GJ v lokalitě 600 Kč/GJ Opatření úspora plocha Investice Návratnost GJ/rok m 2 tis. Kč let Zateplení obvodového pláště tep. izol. tl. 140 mm , ,0 20,0 Zateplení ploché střechy tep. izol. tl. 240 mm ,5 560,0 14,0 Celkem , ,0 18,0 8/8

9 program ENERGETIKA verze PROTOKOL PRŮKAZU ENERGETICKÉ NÁROČNOSTI BUDOVY ÚČEL ZPRACOVÁNÍ PRŮKAZU Nová Větší nebo jiná změna dokončené budovy Budova užívaná orgánem veřejné moci Prodej budovy nebo její části Pronájem budovy nebo její části Jiný účel zpracování: ZÁKLADNÍ ÚDAJE O HODNOCENÉ BUDOVĚ - Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ): Okružní 372, Slaný Katastrální území: Slaný [749362] Parcelní číslo: st Datum uvedení do provozu (předpokládané uvedení do provozu): Vlastník nebo stavebník: Adresa budovy (místo, ulice, popisné číslo, PSČ), IČO: Tel./ ; Provozovatel: Adresa provozovatele (místo, ulice, popisné číslo, PSČ) IČO: Tel./ ; - Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiný druh budovy: - Geometrické charakteristiky budovy Název veličiny Jednotky Hodnota Objem budovy V f (objem části budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujícíh objem budovy) [m 3 ] 6424 [m 2 ] Objemový faktor tvaru budovy A/V f [m 2 /m 3 ] 0.33 Celková energeticky vztažná plocha budovy A f [m 2 ] Druhy (energonositelé) užívané v budově Hnědé uhlí Černé uhlí Koks LTO TTO Nafta Zemní plyny El. zdistribuční sítě Mazut Soustava zásobování tepelnou energií (dálkové teplo) podíl OZE: do 50% včetně nad 50 do 80 % nad 80 % Energie okolního prostředí (např. sluneční ) účel: na vytápění pro přípravu teplé vody na výrobu elektrické Tepelné čerpadlo - typ: Biomasa - typ: Ostatní obnovitelné zdroje - typ: Jiná paliva nebo jiný typ zásobování - typ: - Druhy dodávané mimo budovu Elektřina Teplo Žádné INFORMACE O STAVEBNÍCH PRVCÍCH A KONSTRUKCÍCH A TECHNICKÝCH SYSTÉMECH A STAVEBNÍ KONSTRUKCE A1 Požadavky na součnitel Software pro stavební fyziku firmy DEK a.s. 1

10 program ENERGETIKA verze Zóna 1 Bytová část Konstrukce obálky budovy - zóna 1 Plocha Součinitel Vypočtená hodnota součinitele Požadavek na součinitel Splněno Činitel Měrná teplotní tepelná redukce ztráta Plocha pro referenční požadavek požadavek na součinitel činitel teplotní redukce A U U N ANO/NE b H T A R U N,20 b R H T,R ozn. z do název [m 2 ] [W/m 2 K] [W/m 2 K] [-] [W/K] [m 2 ] [W/m 2 K] [-] [W/K] STR-1 1 ext Plochá střecha STN-4 1 ext Obvodové stěny měrná tepelná ztráta NE NE VYP-6 1 ext Okna S ANO VYP-7 1 ext Okna J ANO VYP-8 1 ext Okna V ANO VYP-9 1 ext Okna Z ANO VYP-10 1 ext Vstup ANO STR Strop sut NE celkem Paušální přiřážka na tepelné vazby (TV) Celkem s paušální přiřážkou na TV Δuem [%] 5 ΔU em,r [W/m2K] 0, Zóna 2 Suterén Konstrukce obálky budovy - zóna 2 Plocha Součinitel Vypočtená hodnota součinitele Požadavek na součinitel Splněno Činitel teplotní redukce Měrná tepelná ztráta Plocha pro referenční požadavek požadavek na součinitel činitel teplotní redukce A U U N ANO/NE b H T A R U N,20 b R H T,R ozn. z do název [m 2 ] [W/m 2 K] [W/m 2 K] [-] [W/K] [m 2 ] [W/m 2 K] [-] [W/K] PDL(z)-3 2 zem Podlaha na zemině bez požadavku STN(z)-5 2 zem Stěny suterénu bez požadavku VYP-11 2 ext Okna suterén bez požadavku ANO měrná tepelná ztráta ANO ANO celkem Paušální přiřážka na tepelné vazby (TV) Celkem s paušální přiřážkou na TV Vnitřní dělící - zóna 2 Δuem [%] 5 ΔU em,r [W/m2K] 0, A U U N ANO/NE b H T A R U N,20 b R H T,R ozn. z do název [m 2 ] [W/m 2 K] [W/m 2 K] [-] [W/K] [m 2 ] [W/m 2 K] [-] [W/K] STR Strop sut NE celkem Paušální přiřážka na tepelné vazby (TV) Celkem s paušální přiřážkou na TV Δuem [%] 5 ΔU em,r [W/m2K] 0, A2 Požadavky na průměrný součnitel zóna budovy Převažující vnitřní návrhová teplota v zóně Objem zóny z vnějších rozměrů hodnota průměrného součinitele zóny Ɵ im V f U em,r [ C] [m 2 ] [W/m 2 K] zóna 1 - Bytová část Software pro stavební fyziku firmy DEK a.s. 2

11 program ENERGETIKA verze zóna budovy Vypočtená hodnota průměrného součinitele zóny hodnota průměrného součinitele zóny Splněno U em = ΣHT / ΣA U em,r = (ΣH T,R / ΣA + ΔU em,r ). f R ANO / NE [W/m 2 K] [W/m 2 K] zóna 1 - Bytová část NE celá U em = Σ (U em,i. V j ) / ΣV j U em,r = Σ (U em,r,i. V j ) / ΣV j ANO / NE [W/m 2 K] [W/m 2 K] celá celkem NE B TECHNICKÉ SYSTÉMY B1 Vytápění B1 a) Požadavky na energetickou účinnost systému vytápění / zóna Zóna 1 Typ tepelného zdroje x CZT 2 - Zdroj ÚT Pokrytí dílčí dodané Jmenovitý Energonositel na vytápění tepelný výkon tepelným zdrojem tepelného zdroje Účinnost výroby zdrojem Účinnost distribuce na vytápění Účinnost sdílení na vytápění - - P H,gen η H,gen (COP H,gen ) η H,st+dis (η VH,dis+st ) η H,em (η VH,em ) [typ] [%] [kw] [%] [%] [%] x zemní plyn 100 x x B1 b) Požadavky na tepelný zdroj systému vytápění / zóna Typ tepelného zdroje Účinnost výroby zdrojem η H,gen (COP H,gen, ) η H,gen,rq (COP H,gen,rq ) [%] [%] účinnost výroby zdrojem Tepelný zdroj 1 Zdroj ÚT ANO B2 Chlazení B2 a) Požadavky na energetickou účinnost systému chlazení Splněno ANO / NE / zóna Typ systému chlazení x Pokrytí dílčí dodané Energonositel na chlazení zdrojem chladu Jmenovitý chladící výkon zdroje chladu Účinnost výroby zdrojem Účinnost distribuce na vytápění Účinnost sdílení na vytápění - - P C,gen EER C,gen (absorpční) η C,st+dis (η VC,dis+st ) η C,em (η VC,em ) [typ] [%] [kw] [%] [%] [%] x x x 270 (50) B2 b) Požadavky na zdroj chladu systému chlazení / zóna Typ zdroje chladu Účinnost výroby zdrojem chladu účinnost výroby zdrojem chladu Splněno EER C,gen EER C,gen,rq ANO / NE [%] [%] B3 Větrání B3 a) Požadavky na měrný příkon ventilátoru systému řízeného větrání / zóna Typ větracího systému Energonositel (pro pohon VZT jednotky) Tepelný výkon Chladící výkon Pokrytí dílčí Jmenovitý elektrický dodané příkon systému na větrání větrání Pel,V,vent (EERC,gen,year) Jmenovitý objemový průtok větracího vzduchu Vahu,max Měrný příkon ventilátoru systému řízeného větrání PSFPahu [typ] [kw] [kw] [%] [kw] [m 3 /h] [Ws/m 3 ] x x x x x x x 1750 Software pro stavební fyziku firmy DEK a.s. 3

12 program ENERGETIKA verze B3 b) Požadavky na účinnost rekuperace, pakliže je instalována B4 Úprava vlhkosti B4 a) Požadavky na účinnost vlhčení / zóna Typ systému vlhčení Energo-nositel Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti η RH+,gen [typ] [kw] [kw] [%] [%] x x x x x 70 B4 b) Požadavky na účinnost odvlhčení Účinnost zdroje úpravy vlhkosti systému vlhčení / zóna Typ systému odvlhčení Energo-nositel Jmenovitý elektrický příkon Jmenovitý tepelný?? výkon Pokrytí dílčí dodané na úpravu vlhkosti η RH-,gen [typ] [kw] [kw] [%] [%] x x x x x 65 B5 Příprava teplé vody (TV) B5 a) Požadavky na energetickou účinnost systému přípravy TV Účinnost zdroje úpravy vlhkosti systému odvlhčení potřeba TV Systém přípravy TV Energonositel Pokrytí dílčí dodané na přípravu TV Jmenovitý příkon tepelných zdrojů sloužících pro ohřev TV (ať už plně nebo částečně) Účinnost zdroje pro přípravu TV Objem zásobníku TV Měrná tepelná ztráta zásobníku TV vztažená k objemu zásobníku v litrech do 400 l (nad 400 l) Měrná tepelná ztráta rozvodů TV vztažená k délce rozvodů TV x η W,gen (COP W,gen ) V W,st Q W,st Q W,dis [typ] [%] [kw] [%] [l] [Wh/lden] [Wh/mden] x x x 85 x 7 (5) 150 B5 b) Požadavky na tepelný zdroj systému přípravy TV / zóna Typ tepelné zdroje Účinnost výroby zdrojem η W,gen (COP W,gen ) η W,gen,rq (COP W,gen,rq ) [%] [%] účinnost výroby zdrojem Splněno ANO / NE B6 Umělé osvětlení Typ osvětlovací / zóna soustavy Pokrytí dílčí dodané na osvětlení Celkový elektrický příkon umělého osvětlení zóny - P N P L,lx [%] [W] [W/m 2 lx] x x x 0,05 Zóna Zóna Průměrný měrný příkon pro umělé osvětlení vztažená k osvětlenosti zóny ENERGETICKÁ NÁROČNOST HODNOCENÉ BUDOVY a) Seznam uvažovaných zón a dílčí dodané v budově / zóna Zóna 1 Zóna 2 Vytápění EP H Řízené větrání EP V Příprava Chlazení teplé vody EP C Bez úpravy S úpravou (TV) EP W vlhčení vlhčení Umělé osvětlení EP L Výroba OZE nebo kogenerace Pro budovu i Pro budovu export b) Dílčí dodané Software pro stavební fyziku firmy DEK a.s. 4

13 program ENERGETIKA verze Vytápění Chlazení Větrání Úprava vlhkosti Příprava teplé vody Umělé osvětlení ř. 1 Potřeba [kwh/rok] Vypočtená spotřeba [kwh/rok] Pomocná [kwh/rok] Dílčí dodaná [kwh/rok] Měrná dílčí dodaná na celkovou energeticky vztažnou plochu [kwh/m 2 rok] c) Výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární jednotky [kwh/rok] [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Kogenerační jednotka EP CHP teplo Kogenerační jednotka EP CHP elektřina Fotovoltaické panely EP PV elektřina Solární termické systémy Q H,SC,sys teplo Jiné Budova Export Budova Export Budova Export Budova 1,0 0,0 Export Budova Export d) Rozdělení dílčích dodaných, celkové primární a neobnovitelné primární podle energonositelů Energonositel Faktor celkové Faktor neobnovitelné Dílčí dodaná primární primární Celková primární [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] elektrická zemní plyn celkem x x e) Požadavek na celkovou dodanou energii Neobnovitelná primární [kwh/rok] [kwh/m 2 rok] Splněno ANO/NE NE f) Požadavek na neobnovitelnou primární energii Software pro stavební fyziku firmy DEK a.s. 5

14 program ENERGETIKA verze [kwh/rok] [kwh/m 2 rok] Splněno ANO/NE NE g) Primární hodnocené budovy 14 Celková primární [kwh/rok] Obnovitelná primární [kwh/rok] 0 16 Využití obnovitelných zdrojů z hlediska primární [%] 0 ANALÝZA TECHNICKÉ, EKONOMICKÉ A EKOLOGICKÉ PROVEDITELNOSTI ALTERNATIVNÍCH SYSTÉMŮ DODÁVEK ENERGIE U NOVÝCH BUDOV A VĚTŠÍ ZMĚNY DOKONČENÝCH BUDOV Posouzení proveditelnosti Alternativní systémy dodávky Místní systémy dodávky využívající energii z OZE Kombinovaná výroba elektřiny a Soustava Tepelné zásobování teplem čerpadlo nebo chladem Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci Doporučení k realizaci a zdůvodnění Datum zpracování analýzy Zpracovatel analýzy Energetický posudek povinnost vypracovat energetický posudek energetický posudek je součást analýzy datum zpracování energetického posudku - zpracovatel energetického posudku - DOPORUČENÁ TECHNICKY A EKONOMICKY VHODNÁ OPATŘENÍ PRO SNÍŽENÍ ENERGETICKÉ NÁROČNOSTI BUDOVY Popis opatření Součástí doporučené varianty Prostá doba návratnosti Předpokládaná dodaná Předpokládaná úspora celkové dodané jednotky ANO / NE [roky] [MWh/rok] [kwh/rok] [kwh/rok] Návrhová opatření v doporučené variantě celkem Doporučená varianta - - Předpokládaná úspora neobnovitelné primární Opatření Technická vhodnost Funkční vhodnost Ekonomická vhodnost Dororučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Zpracovatel analýzy doporučených opatření Energetický posudek Posouzení vhodnosti opatření Stavební prvky a budovy Technické systémy budovy Obsluha a provoz systémů budovy energetický posudek je součást analýzy - datum zpracování energetického posudku zpracovatel energetického posudku Ostatní ZÁVĚREČNÉ HODNOCENÍ ENERGETICKÉHO SPECIALISTY Software pro stavební fyziku firmy DEK a.s. 6

15 program ENERGETIKA verze Nová nebo s téměř nulovou spotřebou - Splňuje požadavek 6 odst. 1 NE - Třída energetické náročnosti budovy pro celkovou dodanou energii - Větší změna dokončené budovy nebo jiná změna dokončené budovy - Splňuje požadavek 6 odst. 2 písm. a) - - Splňuje požadavek 6 odst. 2 písm. b) - - Splňuje požadavek 6 odst. 2 písm. c) - - Plnění požadavků na energetickou náročnost budovy se nevyžaduje - - Třída energetické náročnosti budovy pro celkovou dodanou energii - Budova užívaná orgánem veřejné moci - Třída energetické náročnosti budovy pro celkovou dodanou energii - Prodej nebo pronájem budovy nebo její části - Třída energetické náročnosti budovy pro celkovou dodanou energii - Jiný účel zpracování průkazu - Třída energetické náročnosti budovy pro celkovou dodanou energii - INFORAMCE O POUŽITÉM VÝPOČETNÍM NÁSTROJI Výpočetní nástroj ENERGETIKA - Software pro stavební fyziku firmy DEK a.s. Verze Bližší informace na IDENTIFIKAČNÍ ÚDAJE ENERGETICKÉHO SPECIALISTY A DATUM VYPRACOVÁNÍ PRŮKAZU Datum zpracování průkazu: Identifikační číslo průkazu - nepovinné: Energetický specialista Jméno a příjmení: Pavel KOLOUCH Číslo oprávnění MPO: 0999 Podpis energetického specialisty: Software pro stavební fyziku firmy DEK a.s. 7
