WASHING MACHINE AUTOMATICKÁ PRAČKA PRALKA AUTOMATYCZNA FJS 1074 C

Transkript

1 WASHING MACHINE AUTOMATICKÁ PRAČKA PRALKA AUTOMATYCZNA FJS 1074 C INSTRUCTION BOOKLET NÁVOD K OBSLUZE INSTRUKCJA OBSŁUGI

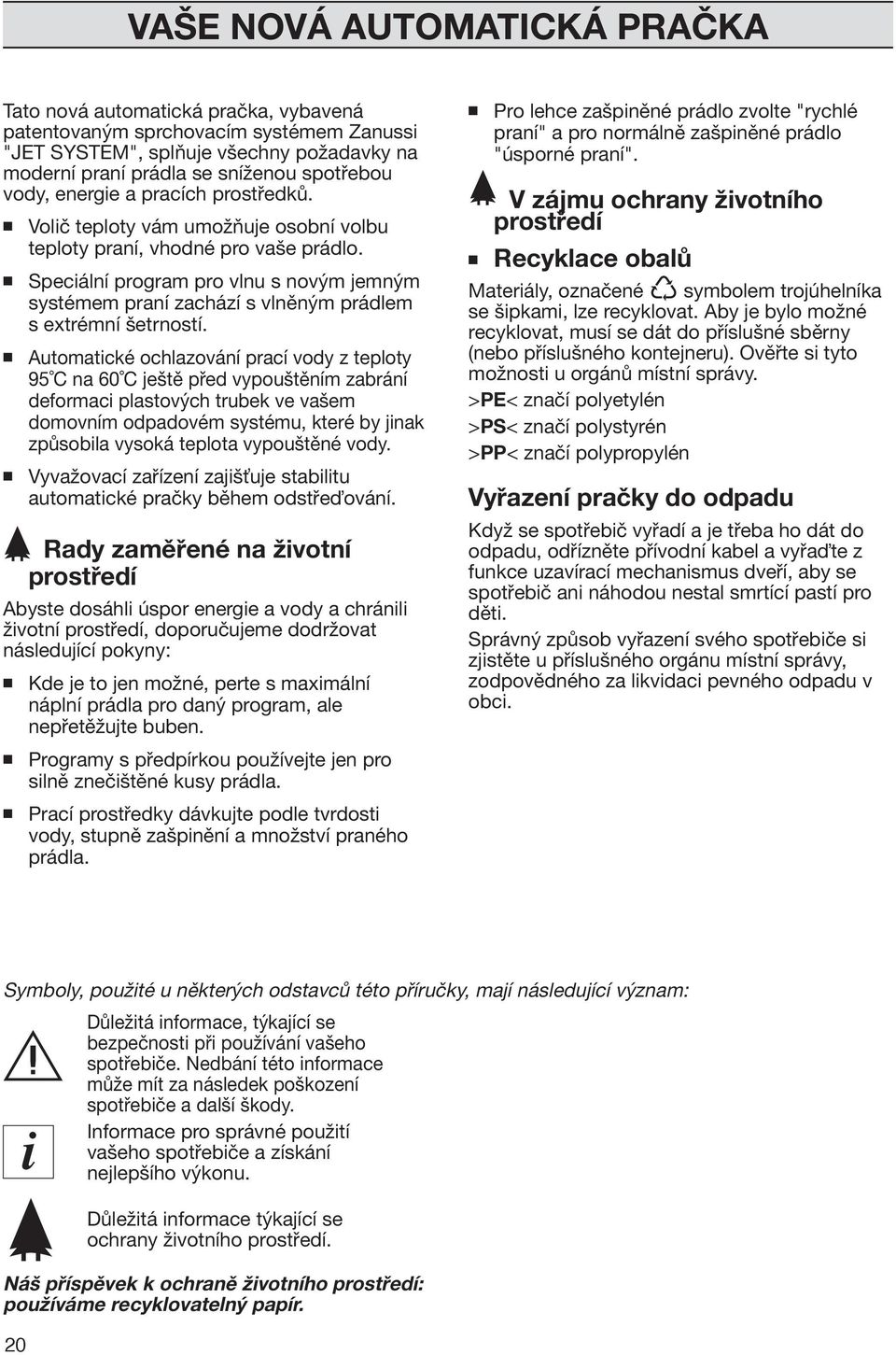

2 VAŠE NOVÁ AUTOMATICKÁ PRAČKA Tato nová automatická pračka, vybavená patentovaným sprchovacím systémem Zanussi "JET SYSTEM", splňuje všechny požadavky na moderní praní prádla se sníženou spotřebou vody, energie a pracích prostředků. Volič teploty vám umožňuje osobní volbu teploty praní, vhodné pro vaše prádlo. Speciální program pro vlnu s novým jemným systémem praní zachází s vlněným prádlem s extrémní šetrností. Automatické ochlazování prací vody z teploty 95 C na 60 C ještě před vypouštěním zabrání deformaci plastových trubek ve vašem domovním odpadovém systému, které by jinak způsobila vysoká teplota vypouštěné vody. Vyvažovací zařízení zajiš uje stabilitu automatické pračky během odstře ování. Rady zaměřené na životní prostředí Abyste dosáhli úspor energie a vody a chránili životní prostředí, doporučujeme dodržovat následující pokyny: Kde je to jen možné, perte s maximální náplní prádla pro daný program, ale nepřetěžujte buben. Programy s předpírkou používejte jen pro silně znečištěné kusy prádla. Prací prostředky dávkujte podle tvrdosti vody, stupně zašpinění a množství praného prádla. Pro lehce zašpiněné prádlo zvolte "rychlé praní" a pro normálně zašpiněné prádlo "úsporné praní". V zájmu ochrany životního prostředí Recyklace obalů Materiály, označené symbolem trojúhelníka se šipkami, lze recyklovat. Aby je bylo možné recyklovat, musí se dát do příslušné sběrny (nebo příslušného kontejneru). Ověřte si tyto možnosti u orgánů místní správy. >PE< značí polyetylén >PS< značí polystyrén >PP< značí polypropylén Vyřazení pračky do odpadu Když se spotřebič vyřadí a je třeba ho dát do odpadu, odřízněte přívodní kabel a vyřa te z funkce uzavírací mechanismus dveří, aby se spotřebič ani náhodou nestal smrtící pastí pro děti. Správný způsob vyřazení svého spotřebiče si zjistěte u příslušného orgánu místní správy, zodpovědného za likvidaci pevného odpadu v obci. Symboly, použité u některých odstavců této příručky, mají následující význam: i 20 Důležitá informace, týkající se bezpečnosti při používání vašeho spotřebiče. Nedbání této informace může mít za následek poškození spotřebiče a další škody. Informace pro správné použití vašeho spotřebiče a získání nejlepšího výkonu. Důležitá informace týkající se ochrany životního prostředí. Náš příspěvek k ochraně životního prostředí: používáme recyklovatelný papír.

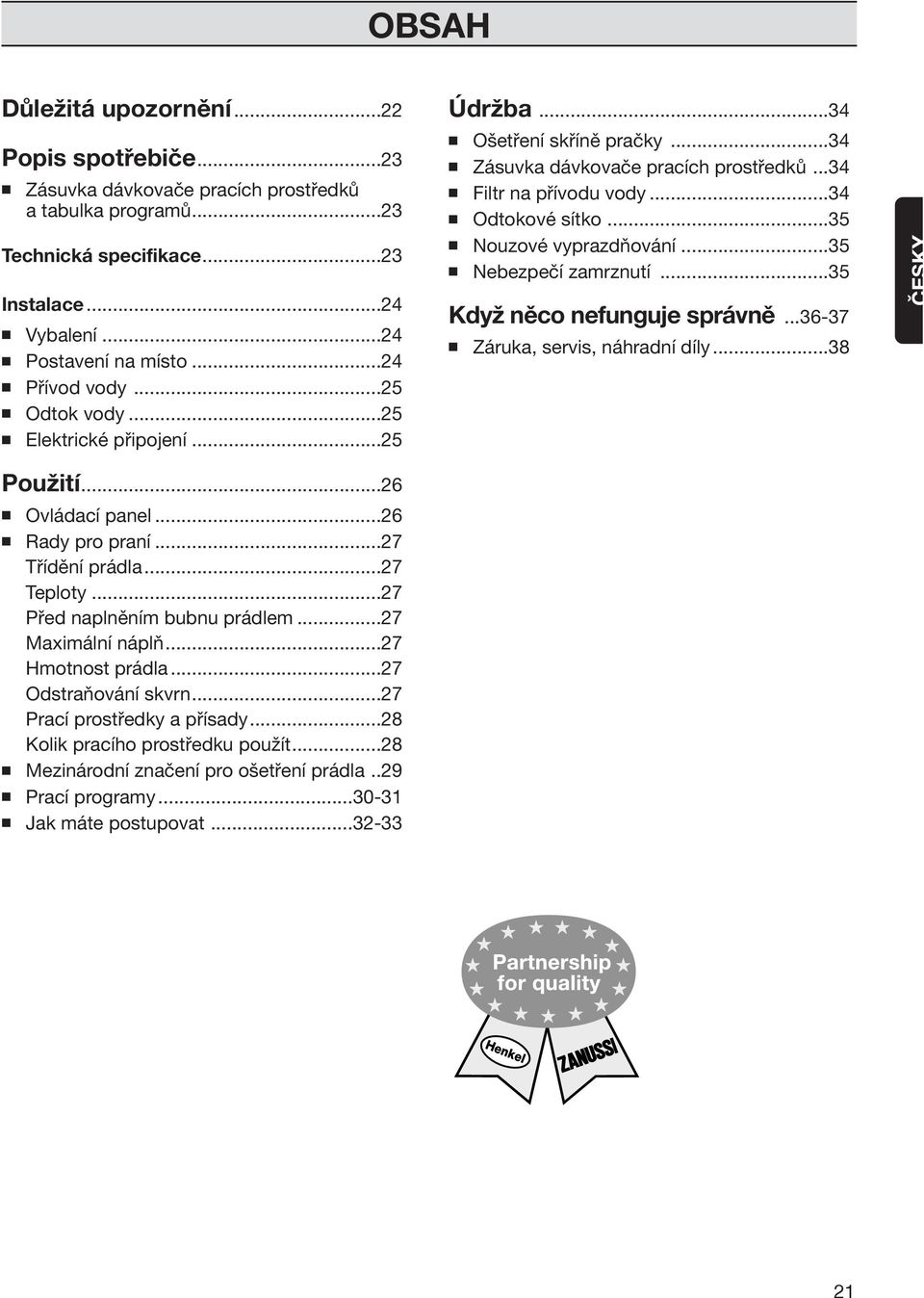

3 OBSAH Důležitá upozornění...22 Popis spotřebiče...23 Zásuvka dávkovače pracích prostředků a tabulka programů...23 Technická specifikace...23 Instalace...24 Vybalení...24 Postavení na místo...24 Přívod vody...25 Odtok vody...25 Elektrické připojení...25 Údržba...34 Ošetření skříně pračky...34 Zásuvka dávkovače pracích prostředků...34 Filtr na přívodu vody...34 Odtokové sítko...35 Nouzové vyprazdňování...35 Nebezpečí zamrznutí...35 Když něco nefunguje správně Záruka, servis, náhradní díly...38 ČESKY Použití...26 Ovládací panel...26 Rady pro praní...27 Třídění prádla...27 Teploty...27 Před naplněním bubnu prádlem...27 Maximální náplň...27 Hmotnost prádla...27 Odstraňování skvrn...27 Prací prostředky a přísady...28 Kolik pracího prostředku použít...28 Mezinárodní značení pro ošetření prádla..29 Prací programy Jak máte postupovat

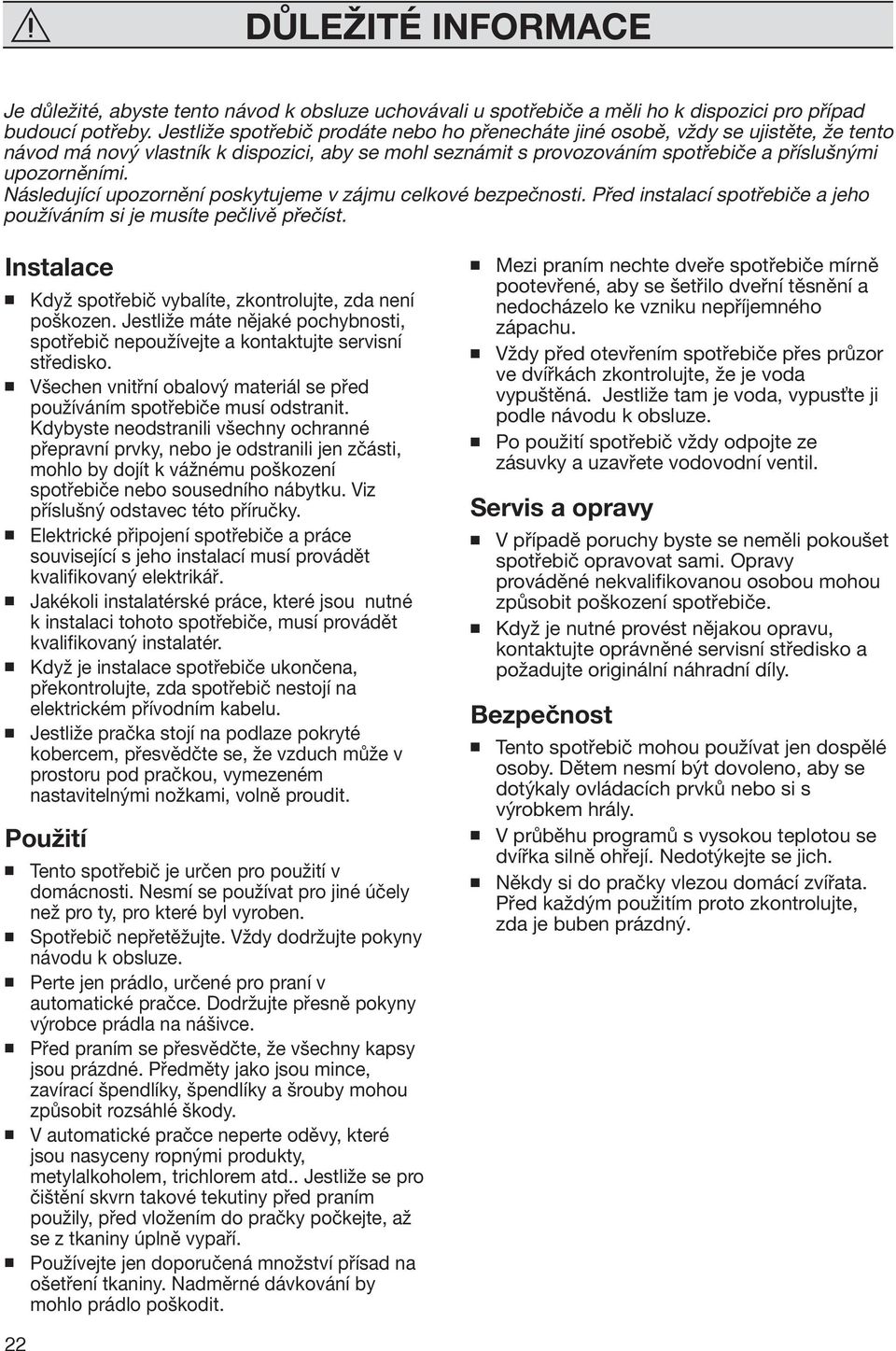

4 DŮLEŽITÉ INFORMACE Je důležité, abyste tento návod k obsluze uchovávali u spotřebiče a měli ho k dispozici pro případ budoucí potřeby. Jestliže spotřebič prodáte nebo ho přenecháte jiné osobě, vždy se ujistěte, že tento návod má nový vlastník k dispozici, aby se mohl seznámit s provozováním spotřebiče a příslušnými upozorněními. Následující upozornění poskytujeme v zájmu celkové bezpečnosti. Před instalací spotřebiče a jeho používáním si je musíte pečlivě přečíst. Instalace Když spotřebič vybalíte, zkontrolujte, zda není poškozen. Jestliže máte nějaké pochybnosti, spotřebič nepoužívejte a kontaktujte servisní středisko. Všechen vnitřní obalový materiál se před používáním spotřebiče musí odstranit. Kdybyste neodstranili všechny ochranné přepravní prvky, nebo je odstranili jen zčásti, mohlo by dojít k vážnému poškození spotřebiče nebo sousedního nábytku. Viz příslušný odstavec této příručky. Elektrické připojení spotřebiče a práce související s jeho instalací musí provádět kvalifikovaný elektrikář. Jakékoli instalatérské práce, které jsou nutné k instalaci tohoto spotřebiče, musí provádět kvalifikovaný instalatér. Když je instalace spotřebiče ukončena, překontrolujte, zda spotřebič nestojí na elektrickém přívodním kabelu. Jestliže pračka stojí na podlaze pokryté kobercem, přesvědčte se, že vzduch může v prostoru pod pračkou, vymezeném nastavitelnými nožkami, volně proudit. Použití Tento spotřebič je určen pro použití v domácnosti. Nesmí se používat pro jiné účely než pro ty, pro které byl vyroben. Spotřebič nepřetěžujte. Vždy dodržujte pokyny návodu k obsluze. Perte jen prádlo, určené pro praní v automatické pračce. Dodržujte přesně pokyny výrobce prádla na nášivce. Před praním se přesvědčte, že všechny kapsy jsou prázdné. Předměty jako jsou mince, zavírací špendlíky, špendlíky a šrouby mohou způsobit rozsáhlé škody. V automatické pračce neperte oděvy, které jsou nasyceny ropnými produkty, metylalkoholem, trichlorem atd.. Jestliže se pro čištění skvrn takové tekutiny před praním použily, před vložením do pračky počkejte, až se z tkaniny úplně vypaří. Používejte jen doporučená množství přísad na ošetření tkaniny. Nadměrné dávkování by mohlo prádlo poškodit. Mezi praním nechte dveře spotřebiče mírně pootevřené, aby se šetřilo dveřní těsnění a nedocházelo ke vzniku nepříjemného zápachu. Vždy před otevřením spotřebiče přes průzor ve dvířkách zkontrolujte, že je voda vypuštěná. Jestliže tam je voda, vypus te ji podle návodu k obsluze. Po použití spotřebič vždy odpojte ze zásuvky a uzavřete vodovodní ventil. Servis a opravy V případě poruchy byste se neměli pokoušet spotřebič opravovat sami. Opravy prováděné nekvalifikovanou osobou mohou způsobit poškození spotřebiče. Když je nutné provést nějakou opravu, kontaktujte oprávněné servisní středisko a požadujte originální náhradní díly. Bezpečnost Tento spotřebič mohou používat jen dospělé osoby. Dětem nesmí být dovoleno, aby se dotýkaly ovládacích prvků nebo si s výrobkem hrály. V průběhu programů s vysokou teplotou se dvířka silně ohřejí. Nedotýkejte se jich. Někdy si do pračky vlezou domácí zvířata. Před každým použitím proto zkontrolujte, zda je buben prázdný. 22

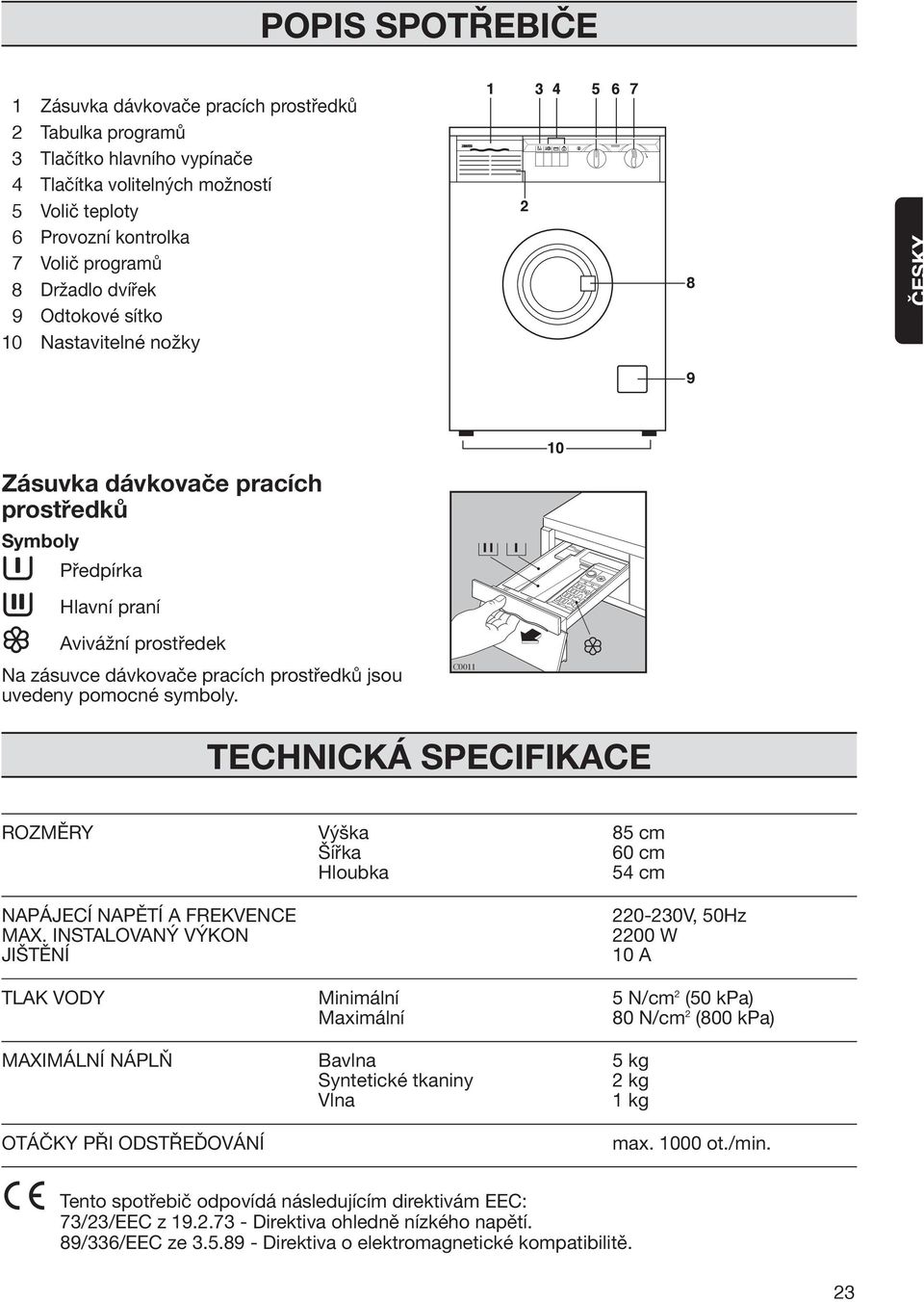

5 POPIS SPOTŘEBIČE 01 Zásuvka dávkovače pracích prostředků 02 Tabulka programů 03 Tlačítko hlavního vypínače 04 Tlačítka volitelných možností 05 Volič teploty 06 Provozní kontrolka 07 Volič programů 08 Držadlo dvířek 09 Odtokové sítko 10 Nastavitelné nožky ČESKY 9 10 Zásuvka dávkovače pracích prostředků Symboly Předpírka Hlavní praní Avivážní prostředek Na zásuvce dávkovače pracích prostředků jsou uvedeny pomocné symboly. C0011 TECHNICKÁ SPECIFIKACE ROZMĚRY Výška 85 cm Šířka 60 cm Hloubka 54 cm NAPÁJECÍ NAPĚTÍ A FREKVENCE MAX. INSTALOVANÝ VÝKON JIŠTĚNÍ V, 50Hz 2200 W 10 A TLAK VODY Minimální 5 N/cm 2 (50 kpa) Maximální 80 N/cm 2 (800 kpa) MAXIMÁLNÍ NÁPLŇ Bavlna 5 kg Syntetické tkaniny 2 kg Vlna 1 kg OTÁČKY PŘI ODSTŘEĎOVÁNÍ max ot./min. Tento spotřebič odpovídá následujícím direktivám EEC: 73/23/EEC z Direktiva ohledně nízkého napětí. 89/336/EEC ze Direktiva o elektromagnetické kompatibilitě. 23

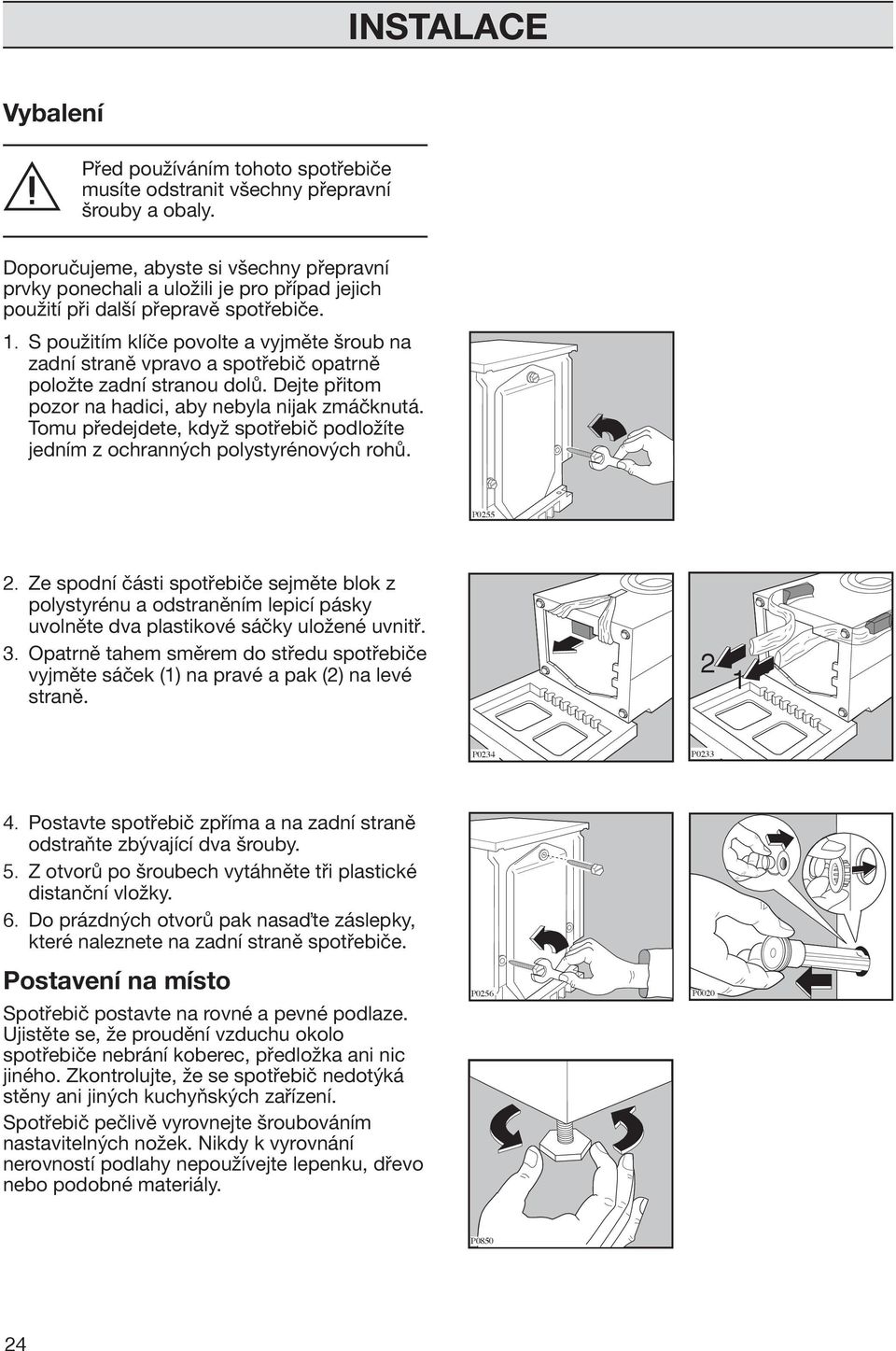

6 INSTALACE Vybalení Před používáním tohoto spotřebiče musíte odstranit všechny přepravní šrouby a obaly. Doporučujeme, abyste si všechny přepravní prvky ponechali a uložili je pro případ jejich použití při další přepravě spotřebiče. 1. S použitím klíče povolte a vyjměte šroub na zadní straně vpravo a spotřebič opatrně položte zadní stranou dolů. Dejte přitom pozor na hadici, aby nebyla nijak zmáčknutá. Tomu předejdete, když spotřebič podložíte jedním z ochranných polystyrénových rohů. P Ze spodní části spotřebiče sejměte blok z polystyrénu a odstraněním lepicí pásky uvolněte dva plastikové sáčky uložené uvnitř. 3. Opatrně tahem směrem do středu spotřebiče vyjměte sáček (1) na pravé a pak (2) na levé straně. 2 1 P0234 P Postavte spotřebič zpříma a na zadní straně odstraňte zbývající dva šrouby. 5. Z otvorů po šroubech vytáhněte tři plastické distanční vložky. 6. Do prázdných otvorů pak nasa te záslepky, které naleznete na zadní straně spotřebiče. Postavení na místo Spotřebič postavte na rovné a pevné podlaze. Ujistěte se, že proudění vzduchu okolo spotřebiče nebrání koberec, předložka ani nic jiného. Zkontrolujte, že se spotřebič nedotýká stěny ani jiných kuchyňských zařízení. Spotřebič pečlivě vyrovnejte šroubováním nastavitelných nožek. Nikdy k vyrovnání nerovností podlahy nepoužívejte lepenku, dřevo nebo podobné materiály. P0256 P0020 P

7 Přívod vody Vložte přiložený malý filtr "A" do šroubení hadice a pak hadici pevně našroubujte na vodovodní ventil s připojovacím závitem 3/4". Druhý konec přívodní hadice, který se připojuje na spotřebič, se může otáčet ve všech směrech. Jednoduše uvolněte šroubení hadice, natočte ji podle potřeby a pak pevně našroubujte, aby voda nekapala. Hadice se nesmí prodlužovat. V případě, že by byla krátká a nechcete přemis ovat vodovodní ventil, budete si muset koupit novou delší hadici, speciálně konstruovanou pro tento druh použití. P0003 A P0021 ČESKY Odtok vody Ohnutý konec vypouštěcí hadice se může instalovat třemi způsoby: Zavěsit přes hranu umyvadla s pomocí plastikového vodítka hadice, dodaného se spotřebičem. V takovém případě se ujistěte, že se hadice nemůže při vypouštění vody vysmeknout. To lze zajistit přivázáním k vodovodnímu ventilu pomocí provázku nebo připevněním ke stěně. Do odbočky odpadního potrubí umyvadla. Tato odbočka musí být osazena sifonem tak, aby ohnutý konec hadice byl nejméně 60 cm nad podlahou. Do odpadní trubky ve výšce nejméně 60 cm nad podlahou, ale ne více jak 90 cm. Konec vypouštěcí hadice musí mít vždy volný přístup vzduchu, to znamená, že světlý průměr trubky musí být větší než vnější průměr hadice. Vypouštěcí hadice nesmí být zmáčknutá nebo překroucená. Ve te ji při podlaze; zvednout by se měl jen konec u vypouštění. P0022 P0023 Elektrické připojení Tento spotřebič je navržen pro napájení jednofázovým střídavým napětím V, 50Hz. Zkontrolujte si, zda se na vaši domácí instalaci může připojit instalovaný výkon (2,2 kw) při současném napájení jiných vašich spotřebičů. Spotřebič připojte do zásuvky opatřené ochranou proti nebezpečnému dotykovému napětí. V případě výměny elektrického přívodního kabelu, prosím, kontaktujte naše nejbližší servisní středisko. Výrobce nepřejímá žádnou zodpovědnost za škody nebo zranění, vzniklá v důsledku nedodržení výše uvedeného bezpečnostního opatření. 25

8 POUŽITÍ Ovládací panel A B B B C D F G 30º- 40º 60º- 95º 40º- 60º 30º- 60º 40º- 60º H 40º- 60º H 30º- 40º H 30º- 60º J 30º- 40º K 30º- 40º L M N P Zásuvka dávkovače pracích prostředků 2. Tlačítko hlavního vypínače Stiskem tohoto tlačítka spustíte program. Dalším stiskem tlačítka program zastavíte nebo vypnete spotřebič. Před volbou nebo změnou probíhajícího programu se spotřebič musí vypnout. 3. Tlačítko pro snížení otáček odstře ování Stiskem tohoto tlačítka se sníží otáčky odstře ování z 1000 na 650 ot./min. u programů pro bavlnu, a z 650 na 450 ot./min. u programů A a N. 4. Tlačítko rychlého praní Stiskem tohoto tlačítka u programů B a H se doba praní zkrátí přibližně o 20 minut. Tlačítko je určeno pro lehce zašpiněné prádlo. Maximální doporučená teplota je 60 C. 5. Tlačítko úsporného praní Toto tlačítko je určeno pro normálně zašpiněné prádlo (programy B pro bavlnu a H pro syntetiku). Teplota se volí podle tabulky programů. Docílíte tak podstatné úspory na spotřebě elektrické energie. Prodloužená doba praní zaručí dobré výsledky praní. 6. Volič teploty Otáčením tímto knoflíkem si můžete nastavit požadovanou teplotu praní. Poloha znamená studenou lázeň, tj. odpovídá praní ve studené vodě. 7. Provozní kontrolka Tato kontrolka svítí za provozu pračky a zhasne po vypnutí spotřebiče stiskem tlačítka hlavního vypínače. 8. Volič programů Když si chcete zvolit potřebný program, natáčejte knoflík voliče ve směru otáčení hodinových ručiček, až se písmeno žádaného programu objeví přesně proti ukazateli. 26

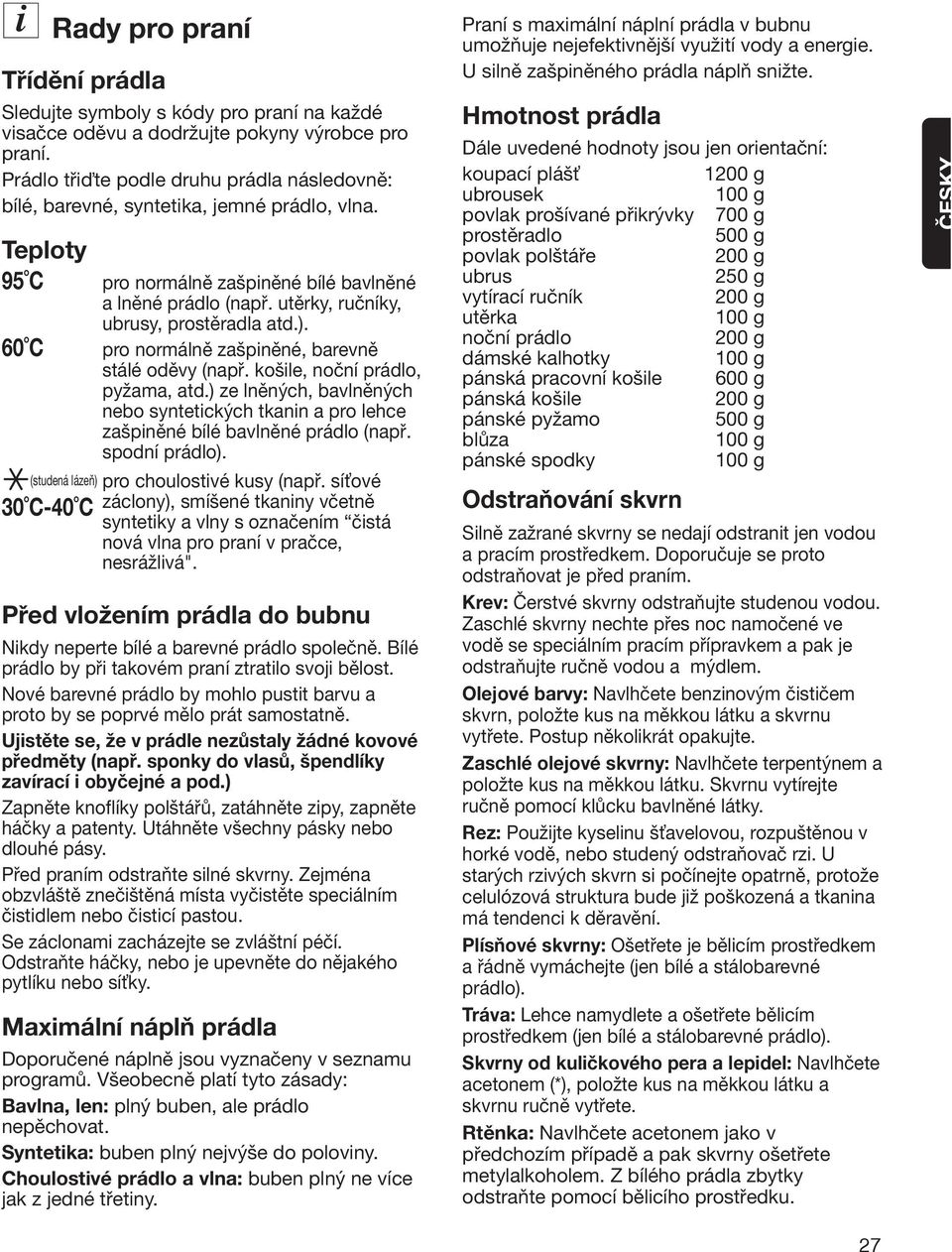

9 i Rady pro praní Třídění prádla Sledujte symboly s kódy pro praní na každé visačce oděvu a dodržujte pokyny výrobce pro praní. Prádlo tři te podle druhu prádla následovně: bílé, barevné, syntetika, jemné prádlo, vlna. Teploty 95 C 60 C (studená lázeň) 30 C-40 C pro normálně zašpiněné bílé bavlněné a lněné prádlo (např. utěrky, ručníky, ubrusy, prostěradla atd.). pro normálně zašpiněné, barevně stálé oděvy (např. košile, noční prádlo, pyžama, atd.) ze lněných, bavlněných nebo syntetických tkanin a pro lehce zašpiněné bílé bavlněné prádlo (např. spodní prádlo). pro choulostivé kusy (např. sí ové záclony), smíšené tkaniny včetně syntetiky a vlny s označením čistá nová vlna pro praní v pračce, nesrážlivá". Před vložením prádla do bubnu Nikdy neperte bílé a barevné prádlo společně. Bílé prádlo by při takovém praní ztratilo svoji bělost. Nové barevné prádlo by mohlo pustit barvu a proto by se poprvé mělo prát samostatně. Ujistěte se, že v prádle nezůstaly žádné kovové předměty (např. sponky do vlasů, špendlíky zavírací i obyčejné a pod.) Zapněte knoflíky polštářů, zatáhněte zipy, zapněte háčky a patenty. Utáhněte všechny pásky nebo dlouhé pásy. Před praním odstraňte silné skvrny. Zejména obzvláště znečištěná místa vyčistěte speciálním čistidlem nebo čisticí pastou. Se záclonami zacházejte se zvláštní péčí. Odstraňte háčky, nebo je upevněte do nějakého pytlíku nebo sí ky. Maximální náplň prádla Doporučené náplně jsou vyznačeny v seznamu programů. Všeobecně platí tyto zásady: Bavlna, len: plný buben, ale prádlo nepěchovat. Syntetika: buben plný nejvýše do poloviny. Choulostivé prádlo a vlna: buben plný ne více jak z jedné třetiny. Praní s maximální náplní prádla v bubnu umožňuje nejefektivnější využití vody a energie. U silně zašpiněného prádla náplň snižte. Hmotnost prádla Dále uvedené hodnoty jsou jen orientační: koupací pláš 1200 g ubrousek 100 g povlak prošívané přikrývky 700 g prostěradlo 500 g povlak polštáře 200 g ubrus 250 g vytírací ručník 200 g utěrka 100 g noční prádlo 200 g dámské kalhotky 100 g pánská pracovní košile 600 g pánská košile 200 g pánské pyžamo 500 g blůza 100 g pánské spodky 100 g Odstraňování skvrn Silně zažrané skvrny se nedají odstranit jen vodou a pracím prostředkem. Doporučuje se proto odstraňovat je před praním. Krev: Čerstvé skvrny odstraňujte studenou vodou. Zaschlé skvrny nechte přes noc namočené ve vodě se speciálním pracím přípravkem a pak je odstraňujte ručně vodou a mýdlem. Olejové barvy: Navlhčete benzinovým čističem skvrn, položte kus na měkkou látku a skvrnu vytřete. Postup několikrát opakujte. Zaschlé olejové skvrny: Navlhčete terpentýnem a položte kus na měkkou látku. Skvrnu vytírejte ručně pomocí klůcku bavlněné látky. Rez: Použijte kyselinu š avelovou, rozpuštěnou v horké vodě, nebo studený odstraňovač rzi. U starých rzivých skvrn si počínejte opatrně, protože celulózová struktura bude již poškozená a tkanina má tendenci k děravění. Plísňové skvrny: Ošetřete je bělicím prostředkem a řádně vymáchejte (jen bílé a stálobarevné prádlo). Tráva: Lehce namydlete a ošetřete bělicím prostředkem (jen bílé a stálobarevné prádlo). Skvrny od kuličkového pera a lepidel: Navlhčete acetonem (*), položte kus na měkkou látku a skvrnu ručně vytřete. Rtěnka: Navlhčete acetonem jako v předchozím případě a pak skvrny ošetřete metylalkoholem. Z bílého prádla zbytky odstraňte pomocí bělicího prostředku. ČESKY 27

10 Červené víno: Namočte do vody s pracím prostředkem, vymáchejte a ošetřete kyselinou octovou nebo citronovou a vymáchejte. Zbylé stopy odstraňte pomocí bělicího prostředku. Inkoust: Podle druhu inkoustu navlhčete tkaninu nejprve acetonem (*), pak kyselinou octovou; zbylé stopy na bílém prádle ošetřete bělicím prostředkem a pak řádně vymáchejte. Skvrny od dehtu: Nejprve skvrny ošetřete odstraňovačem skvrn, metylalkoholovým nebo benzinovým, a pak vytřete pastovým čisticím prostředkem. (*) na umělé hedvábí aceton nepoužívejte! Prací prostředky a přísady Dobré výsledky praní závisí také na volbě pracího prostředku a použití správného množství, aby nedocházelo k jeho plýtvání a poškozování životního prostředí. Ačkoli jsou biologicky odbouratelné, prací prostředky obsahují látky, které ve velkých množstvích mohou změnit jemnou rovnováhu existující v přírodě. Volba pracího prostředku bude záviset na druhu tkaniny (choulostivá, vlněná, bavlněná, atd.), barvě, na prací teplotě a stupni zašpinění. V tomto spotřebiči se mohou používat všechny běžně dostupné prací prostředky, určené pro automatické pračky: Ð práškové prostředky pro všechny druhy tkanin, Ð práškové prostředky pro choulostivé tkaniny (max. 60 C) a vlnu, Ð tekuté prostředky, přednostně pro prací programy s nízkou teplotou (max. 60 C) pro všechny druhy tkanin, nebo speciální prostředky pouze pro vlnu. Prací prostředek a jakékoli avivážní nebo škrobicí přísady se musí do příslušného oddílu zásuvky dávkovače nadávkovat před spuštěním pracího programu. Jestliže použijete koncentrovaný práškový nebo tekutý prací prostředek, musíte zvolit program bez předpírky. Množství použitého pracího prostředku Druh a množství pracího prostředku bude záviset na druhu tkaniny, velikosti náplně prádla, stupni zašpinění a tvrdosti použité vody. Tvrdost vody se označuje tzv. stupni tvrdosti. Informace o tvrdosti vody ve vaší oblasti vám poskytne příslušná vodárenská společnost, nebo úřady místní správy. Dodržujte pokyny výrobce k množství použitého prostředku. Menší množství pracího prostředku používejte tehdy, když: Ð perete malé množství prádla, Ð prádlo je lehce zašpiněné, Ð při praní se tvoří velké množství pěny. Stupně tvrdosti vody Úroveň tvrdosti Charakteristika vody měkká střední tvrdá velmi tvrdá německých N nad 21 Stupňů francouzských F nad 37 Tekutý prací prostředek nadávkujte do zásuvky dávkovače, označeného, těsně před spuštěním programu. Jakékoli avivážní nebo škrobicí přísady se musí nalít do oddílu označeného před spuštěním pracího programu. Dodržujte doporučení výrobce ohledně množství použitého prostředku. 28

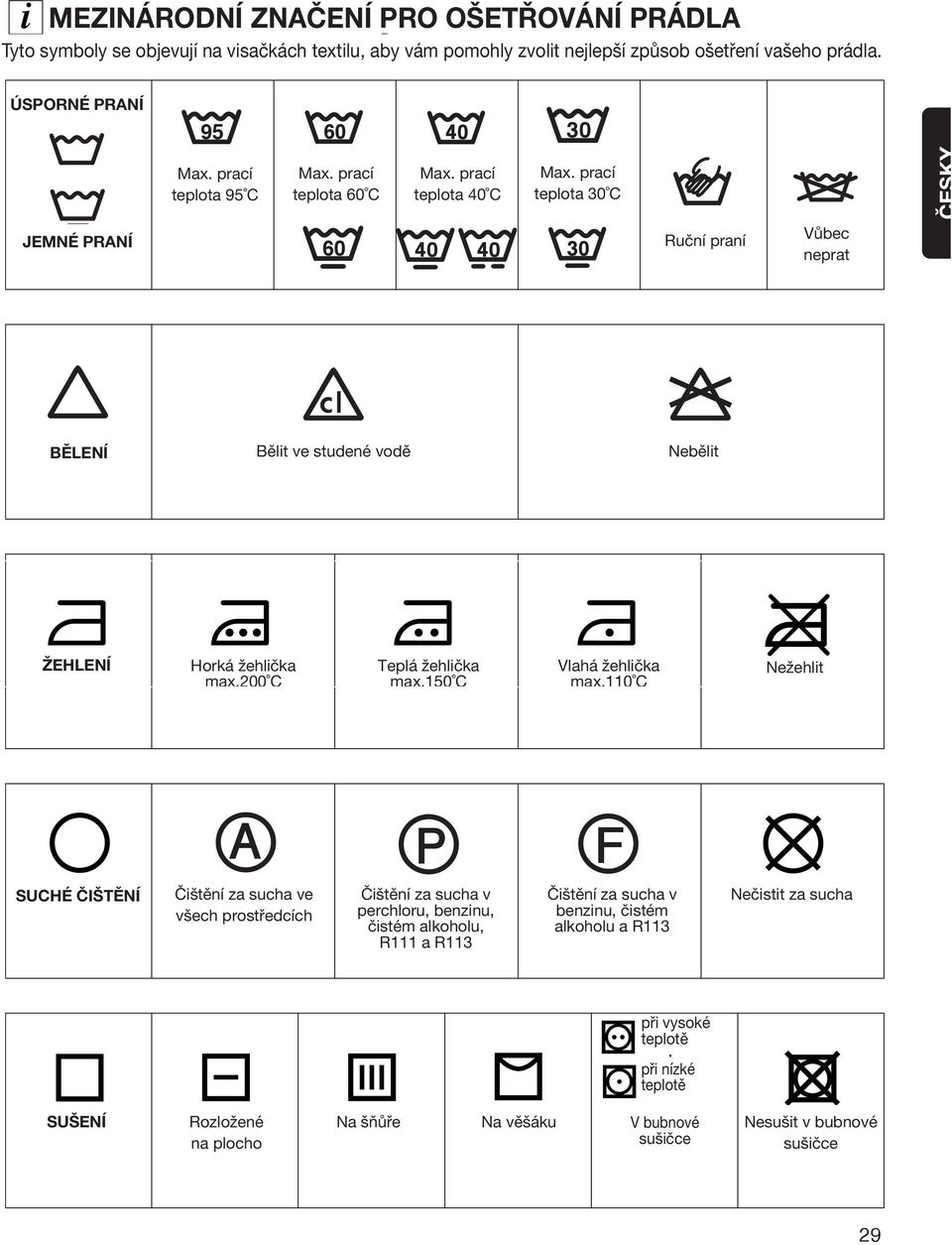

11 i MEZINÁRODNÍ International wash ZNAČENÍ code symbols PRO OŠETŘOVÁNÍ PRÁDLA Tyto These symboly symbols se objevují appear na on visačkách fabric labels, textilu, in order aby vám to help pomohly you zvolit choose nejlepší the best způsob way ošetření to treat vašeho your laundry. prádla. ÚSPORNÉ Energetic PRANÍ wash Delicate JEMNÉ PRANÍ wash Max. wash Max. prací temperature teplota 95 C 95 C Max. wash Max. prací temperature teplota 60 C 60 C 60 Max. wash Max. prací temperature teplota 40 C 40 C Max. Max. prací wash temperature teplota 30 C 30 C 30 Hand wash Ruční praní Do Vůbec not neprat wash at all ČESKY Bleaching BĚLENÍ Bělit ve studené vodě Nebělit Bleach in cold water Do not bleach ŽEHLENÍ Ironing Horká Hot žehlička iron max max.200 C 200 C Teplá Warm žehlička iron max max.150 C 150 C Lukewarm Vlahá žehlička iron max max.110 C 110 C Do Nežehlit not iron A P F SUCHÉ Dry cleaning ČIŠTĚNÍ Čištění Dry cleaning za sucha ve všech in all prostředcích solvents Čištění Dry cleaning za sucha inv perchloru, benzinu, perchlorethylene, čistém alkoholu, petrol, R111 pure a R113 alcohol, R 111 & R 113 Čištění Dry cleaning za sucha v benzinu, čistém alkoholu in petrol, a R113 pure alcohol and R 113 Nečistit Do za not sucha dry clean při high vysoké teplotě temperature při lownízké teplotě temperature SUŠENÍ Drying Rozložené Flat On Na the šňůře line On Na clothes věšáku Tumble V bubnové dry Nesušit Do v not bubnové na plocho sušičce hanger tumble sušičce dry 29

12 Účinné programy pro bavlnu a len Maximální náplň: 5 kg Jmenovitá náplň: 4,5 kg Prog. Tepl. Druh prádla Popis cyklu Možné volby A Zvláštní předpírka pro silně zašpiněné prádlo Předpírka při 30 C - 40 C Krátké odstře ování B Bílé prádlo (normálně zašpiněné) Praní při 60 C - 95 C 3 máchání Dlouhé odstře ování B Bílé prádlo, úsporné praní (normálně zašpiněné) Praní při 40 C - 60 C 3 máchání Dlouhé odstře ování B Bílé prádlo, rychlé praní (lehce zašpiněné) Praní při 30 C - 60 C 3 máchání Dlouhé odstře ování C Barevné prádlo (normálně zašpiněné) Praní při 40 C - 40 C 3 máchání Dlouhé odstře ování D Máchání 3 máchání, podle potřeby s tekutou avivážní přísadou Dlouhé odstře ování F Aviváž 1 máchání, podle potřeby s tekutou avivážní přísadou Dlouhé odstře ování G Odstře ování Vypouštění a dlouhé odstře ování Uvedené teploty jsou optimální hodnoty pro každý program a závisí na množství a druhu a stupni znečištění prádla. (*) Údaje spotřeby pro vyprání 4,5 kg bavlněného prádla při 60 C: Voda: 51 litrů Elektrická energie: 1,20 kwh Čas: 125 minut Tyto údaje byly vypočítány pro vodu, na přívodu do pračky 15 C teplou. 30

13 Šetrné programy pro syntetiku, směsové tkaniny, choulostivé prádlo a vlnu Maximální náplň: 2 kg, vlna: 1 kg Prog. A Tepl. Druh prádla Popis cyklu Možné volby Zvláštní předpírka pro silně zašpiněné prádlo (není určen pro vlnu) Předpírka při 30 C - 60 C Krátké odstře ování ČESKY H Syntetika (normálně zašpiněná) Praní při 40 C - 60 C 3 máchání Zastavení s vodou v bubnu H Syntetika, úsporné praní (normálně zašpiněná) Praní při 30 C - 40 C 3 máchání Zastavení s vodou v bubnu H Syntetika, rychlé praní (lehce zašpiněná) Praní při 30 C - 60 C 3 máchání Zastavení s vodou v bubnu J Choulostivé tkaniny, hedvábí Praní při 30 C - 40 C 3 máchání Zastavení s vodou v bubnu K L M N Vlna Máchání Avivážní prostředek Krátké odstře ování Praní při 30 C - 40 C, 3 máchání. Zastavení s vodou v bubnu 3 máchání s avivážním změkčovacím prostředkem. Zastavení s vodou v bubnu 1 máchání s avivážním změkčovacím prostředkem. Zastavení s vodou v bubnu Vypouštění a krátké odstře ování P Vypouštění Vypouštění vody Uvedené teploty jsou optimální hodnoty pro každý program a závisí na množství a druhu a stupni znečištění prádla. Voda z posledního máchání se nevypustí, aby nedošlo k pomačkání tkaniny. Pro vypuštění vody použijte programy N nebo P. 31

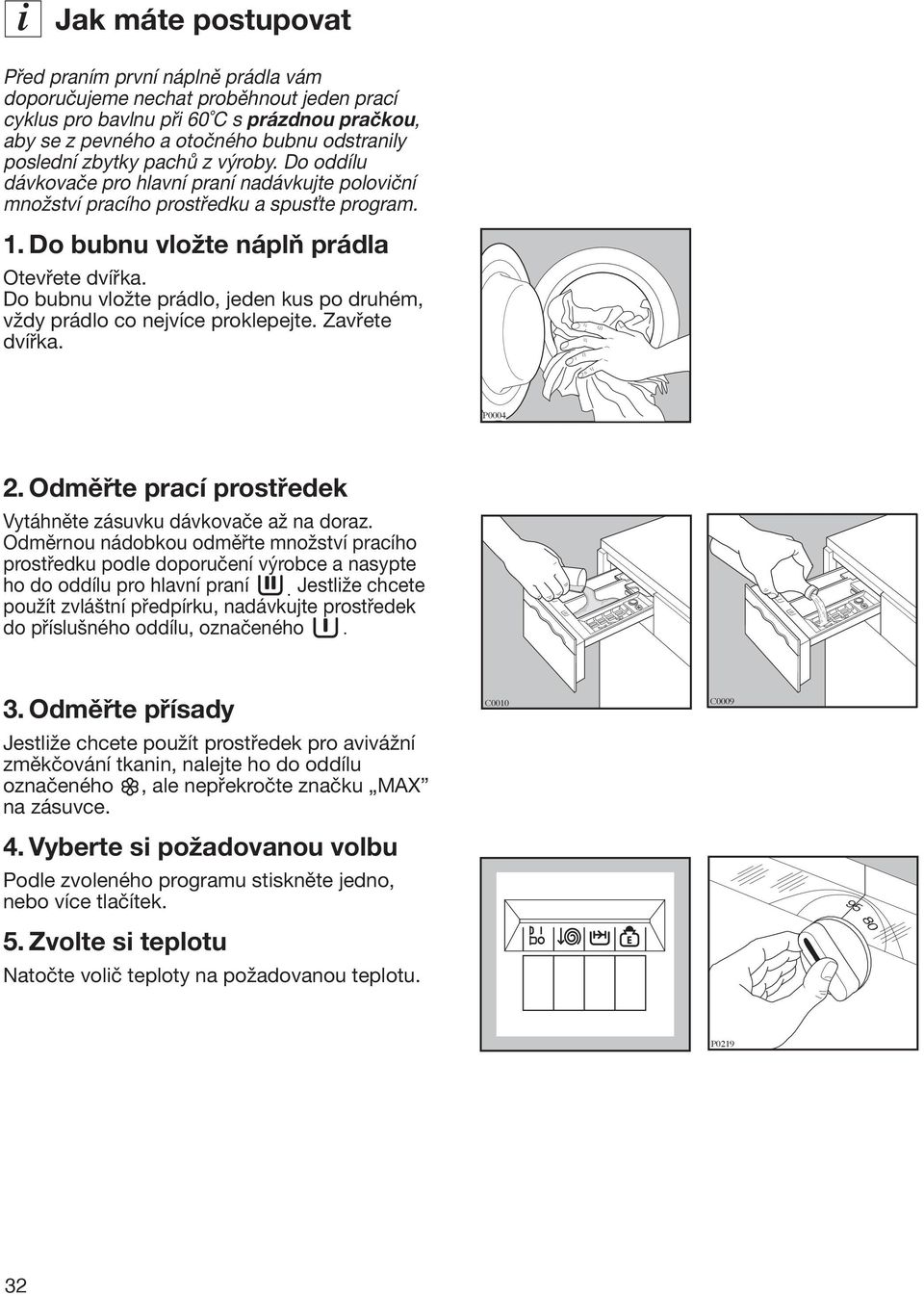

14 i Jak máte postupovat Před praním první náplně prádla vám doporučujeme nechat proběhnout jeden prací cyklus pro bavlnu při 60 C s prázdnou pračkou, aby se z pevného a otočného bubnu odstranily poslední zbytky pachů z výroby. Do oddílu dávkovače pro hlavní praní nadávkujte poloviční množství pracího prostředku a spus te program. 1. Do bubnu vložte náplň prádla Otevřete dvířka. Do bubnu vložte prádlo, jeden kus po druhém, vždy prádlo co nejvíce proklepejte. Zavřete dvířka. P Odměřte prací prostředek Vytáhněte zásuvku dávkovače až na doraz. Odměrnou nádobkou odměřte množství pracího prostředku podle doporučení výrobce a nasypte ho do oddílu pro hlavní praní. Jestliže chcete použít zvláštní předpírku, nadávkujte prostředek do příslušného oddílu, označeného. 3. Odměřte přísady Jestliže chcete použít prostředek pro avivážní změkčování tkanin, nalejte ho do oddílu označeného, ale nepřekročte značku MAX na zásuvce. 4. Vyberte si požadovanou volbu Podle zvoleného programu stiskněte jedno, nebo více tlačítek. 5. Zvolte si teplotu Natočte volič teploty na požadovanou teplotu. C0010 C P

15 6. Zvolte a spus te požadovaný program Natočte volič programů ve směru otáčení hodinových ručiček na žádaný program a stiskněte tlačítko hlavního vypínače; provozní kontrolka se rozsvítí a pračka začne prát. B 7. Na konci programu P0218 P0471 ČESKY Pračka se zastaví automaticky. Jestliže jste si zvolili program, který skončí s vodou v bubnu, před otevřením dvířek musíte vypustit vodu. Je normální, že musíte asi 2 minuty počkat, než budete moci dvířka otevřít, bezpečnostní zařízení potřebuje pro odemknutí zámku dvířek čas. Stiskněte znovu tlačítko hlavního vypínače a pračku vypněte. Provozní kontrolka zhasne Vyjměte prádlo z bubnu. Pootočte ručně bubnem, abyste se ujistili, že je buben prázdný a nezůstal v něm žádný zapomenutý kus prádla, který by se při dalším praní poškodil (například by se mohl srazit), nebo by barva pustila na náplň bílého prádla. Uvolněte všechna tlačítka, která byla stisknutá. Uzavřete vodovodní kohoutek a spotřebič odpojte ze zásuvky. Nechte dvířka mírně pootevřená, aby vnitřek mohl větrat. 33

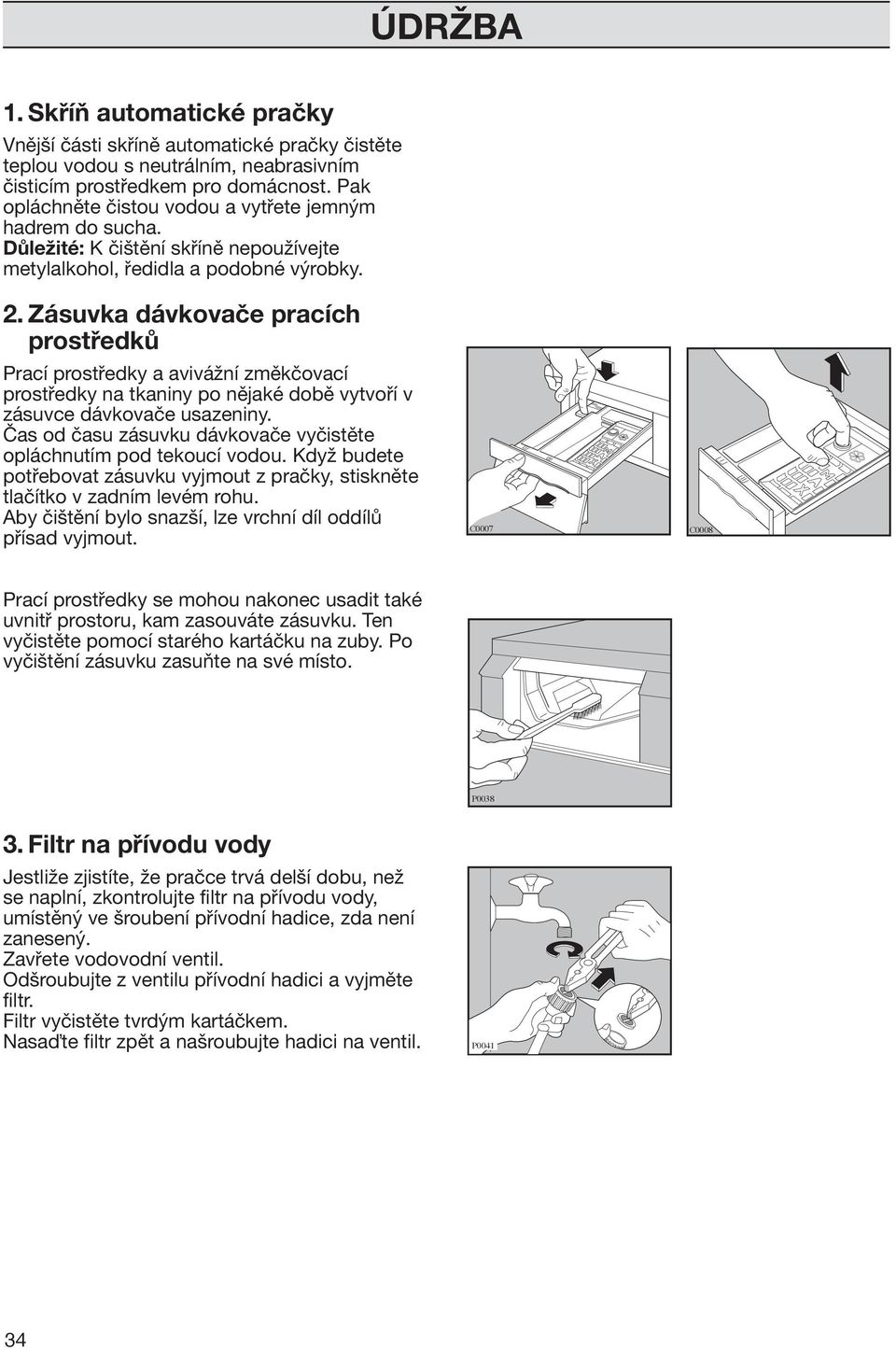

16 ÚDRŽBA 1. Skříň automatické pračky Vnější části skříně automatické pračky čistěte teplou vodou s neutrálním, neabrasivním čisticím prostředkem pro domácnost. Pak opláchněte čistou vodou a vytřete jemným hadrem do sucha. Důležité: K čištění skříně nepoužívejte metylalkohol, ředidla a podobné výrobky. 2. Zásuvka dávkovače pracích prostředků Prací prostředky a avivážní změkčovací prostředky na tkaniny po nějaké době vytvoří v zásuvce dávkovače usazeniny. Čas od času zásuvku dávkovače vyčistěte opláchnutím pod tekoucí vodou. Když budete potřebovat zásuvku vyjmout z pračky, stiskněte tlačítko v zadním levém rohu. Aby čištění bylo snazší, lze vrchní díl oddílů přísad vyjmout. C0007 C0008 Prací prostředky se mohou nakonec usadit také uvnitř prostoru, kam zasouváte zásuvku. Ten vyčistěte pomocí starého kartáčku na zuby. Po vyčištění zásuvku zasuňte na své místo. P Filtr na přívodu vody Jestliže zjistíte, že pračce trvá delší dobu, než se naplní, zkontrolujte filtr na přívodu vody, umístěný ve šroubení přívodní hadice, zda není zanesený. Zavřete vodovodní ventil. Odšroubujte z ventilu přívodní hadici a vyjměte filtr. Filtr vyčistěte tvrdým kartáčkem. Nasa te filtr zpět a našroubujte hadici na ventil. P

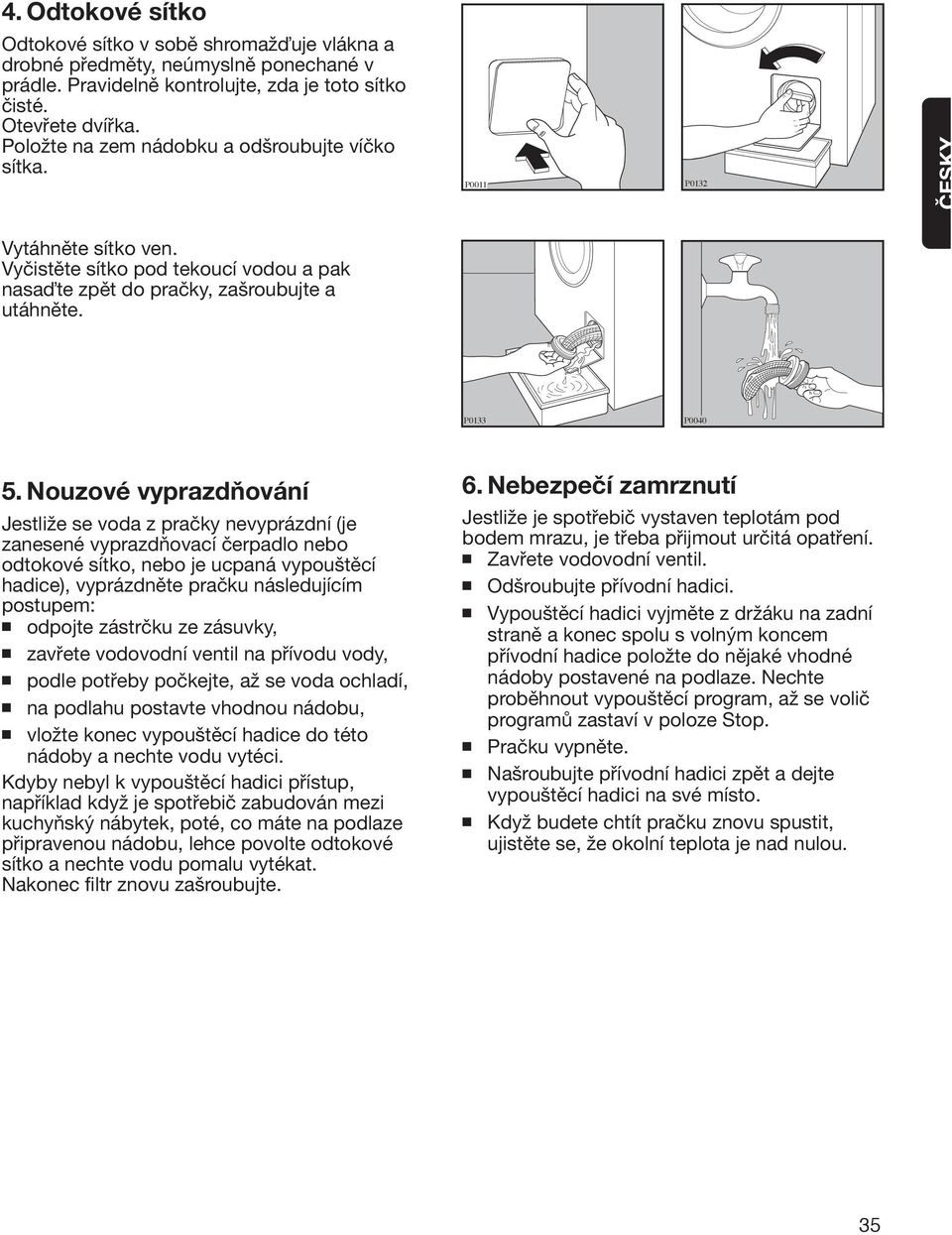

17 4. Odtokové sítko Odtokové sítko v sobě shromaž uje vlákna a drobné předměty, neúmyslně ponechané v prádle. Pravidelně kontrolujte, zda je toto sítko čisté. Otevřete dvířka. Položte na zem nádobku a odšroubujte víčko sítka. P0011 P0132 ČESKY Vytáhněte sítko ven. Vyčistěte sítko pod tekoucí vodou a pak nasa te zpět do pračky, zašroubujte a utáhněte. P0133 P Nouzové vyprazdňování Jestliže se voda z pračky nevyprázdní (je zanesené vyprazdňovací čerpadlo nebo odtokové sítko, nebo je ucpaná vypouštěcí hadice), vyprázdněte pračku následujícím postupem: odpojte zástrčku ze zásuvky, zavřete vodovodní ventil na přívodu vody, podle potřeby počkejte, až se voda ochladí, na podlahu postavte vhodnou nádobu, vložte konec vypouštěcí hadice do této nádoby a nechte vodu vytéci. Kdyby nebyl k vypouštěcí hadici přístup, například když je spotřebič zabudován mezi kuchyňský nábytek, poté, co máte na podlaze připravenou nádobu, lehce povolte odtokové sítko a nechte vodu pomalu vytékat. Nakonec filtr znovu zašroubujte. 6. Nebezpečí zamrznutí Jestliže je spotřebič vystaven teplotám pod bodem mrazu, je třeba přijmout určitá opatření. Zavřete vodovodní ventil. Odšroubujte přívodní hadici. Vypouštěcí hadici vyjměte z držáku na zadní straně a konec spolu s volným koncem přívodní hadice položte do nějaké vhodné nádoby postavené na podlaze. Nechte proběhnout vypouštěcí program, až se volič programů zastaví v poloze Stop. Pračku vypněte. Našroubujte přívodní hadici zpět a dejte vypouštěcí hadici na své místo. Když budete chtít pračku znovu spustit, ujistěte se, že okolní teplota je nad nulou. 35

18 JESTLIŽE NĚCO NEFUNGUJE SPRÁVNĚ Problémy, které můžete odstranit sami. PROBLÉM MOŽNÁ PŘÍČINA Pračku nelze spustit: Zkontrolujte, zda jsou dvířka správně zavřena. Zkontrolujte, jestli je zástrčka dobře zapojena do zásuvky a v zásuvce je napětí. Zkontrolujte, jestli nejsou přepálené pojistky nebo není vypadlý jistič. Zkontrolujte, jestli je volič programů ve správné poloze a tlačítko hlavního vypínače stisknuté. Pračka se nenapouští vodou: Zkontrolujte, zda je vodovodní ventil otevřen. Pračka se nevypouští a/nebo neodstře uje: Zkontrolujte, zda z vodovodního ventilu teče voda. Zkontrolujte, jestli přívodní hadice není ohnutá nebo překroucená. Zkontrolujte, jestli filtr na přívodu vody není zanesený. Zkontrolujte, jestli jsou zavřená dvířka. Zkontrolujte, jestli vypouštěcí hadice není ohnutá nebo překroucená. Odtokové sítko je zanesené. Vyčistěte ho. Byl použit program, který končí s vodou v bubnu. Prádlo není v bubnu rovnoměrně rozloženo. Na podlaze je voda: Bylo použito nadměrné množství pracího prostředku nebo nevhodný prostředek Pračka se při napouštění vodou vyprazdňuje: Pračka nemá uspokojivé výsledky praní: Konec vypouštěcí hadice je příliš nízko nad podlahou. Viz příslušný odstavec v části Vypouštění vody. (vytváří se příliš mnoho pěny). Zkontrolujte těsnost přívodní hadice a spojů. Zkontrolujte rukou, zda hadice není na povrchu mokrá. Jinak se špatně určuje, jestli voda neteče podél hadice. Zkontrolujte, zda není poškozená vypouštěcí hadice. Zkontrolujte, jestli bylo odtokové sítko po čištění správně nasazeno zpět na místo. Bylo použité příliš malé množství pracího prostředku nebo nevhodný prostředek. Před praním jste neodstranili silně zažrané skvrny. Nebyla zvolena správná teplota nebo správný program. 36

19 Mod.... Ser. PROBLÉM MOŽNÁ PŘÍČINA Pračka vibruje, nebo je hlučná: Zkontrolujte, jestli byly odstraněny přepravní prvky a obaly. Zkontrolujte, jestli se spotřebič nedotýká stěn nebo nábytku. Zkontrolujte, zda nožky spotřebiče sedí pevně na zemi. Zkontrolujte, zda je prádlo v bubnu rovnoměrně rozloženo. Je možné, že v bubnu je příliš málo prádla. ČESKY Dvířka se nedají otevřít: Program stále probíhá. Dveřní zámek se ještě neuvolnil. V bubnu je voda. V pračce není vidět vodu: Tento spotřebič, který je výsledkem moderní technologie, pracuje velice úsporným způsobem, s nízkou spotřebou vody. Výkon je přesto vynikající. Odstře ování se spustí pozdě, nebo pračka vůbec neodstře uje: Elektronické zařízení na zjiš ování nevyváženosti prádla se zapnulo, protože prádlo není v bubnu rovnoměrně rozloženo. Rozložení prádla v bubnu se změní otáčením bubnu v obráceném směru. To může proběhnout několikrát, než se nevyváženost odstraní a obnoví se normální odstře ování. Jestliže po 10 minutách prádlo stále není v bubnu rozloženo rovnoměrně, pračka nebude odstře ovat. V takovém případě je nutné provést nové rozložení náplně prádla v bubnu ručně a program odstře ování spustit znovu. Spotřebič vydává neobvyklý hluk Tento spotřebič je osazen komutátorovým motorem, který ve srovnání s tradičními spotřebiči vydává jiný hluk. Tento motor umožňuje při odstře ování měkký záběr a lépe reguluje zvyšování otáček. Tím se zlepšuje výkonnost celého spotřebiče. Jestliže problém nemůžete určit nebo vyřešit, kontaktujte naše servisní středisko. Dříve než budete telefonovat do servisu, poznamenejte si model, číslo výrobku, výrobní číslo a datum zakoupení: servisní středisko se na tyto údaje bude dotazovat. P0042 Mod.... Prod. No.... Ser. No

20 ZÁRUKA, SERVIS A NÁHRADNĺ DĺLY Přečtěte si tento návod k obsluze a dodržujte v něm uvedené rady a pokyny. V mnoha případech si budete moci vyjasnit jakékoli pochybnosti sami a tudíž vyhnout se zbytečným voláním do servisu. Předchozí část nazvaná Jestliže něco nefunguje správně obsahuje doporučení, co by se mělo zkontrolovat dříve, než zavoláte servisního technika. Jestliže po těchto kontrolách závada stále existuje, zavolejte vaše nejbližší autorizované servisní středisko. Ujistěte se, prosím, že můžete sdělit model a číslo výrobku spotřebiče. Tyto informace naleznete na datovém štítku přístroje. Originální náhradní díly lze koupit od autorizovaných středisek servisu Zanussi. Podmínky záruky My, výrobce, zaručujeme, že jestliže během 12 měsíců od data zakoupení tohoto spotřebiče Zanussi se tento spotřebič nebo jakákoli jeho část ukážou jako vadné pouze z důvodu vadného zpracování nebo vadného materiálu, provedeme podle našeho uvážení bu opravu nebo výměnu téhož BEZ PLACENÍ za práci, materiál nebo přepravu za předpokladu, že: Spotřebič byl správně instalován a používán pouze na napětí uvedené na štítku jmenovitých hodnot. Spotřebič byl používán pouze pro normální domácí účely a v souladu s pokyny výrobce pro provoz a údržbu. Na spotřebiči neprováděla servis, údržbu ani opravu jiná než námi autorizovaná osoba, která spotřebič nerozebírala nebo s ním manipulovala jinak. Všechny servisní práce podle této záruky musí provádět servis Zanussi nebo jím autorizované středisko. Každý vyměněný spotřebič nebo vyměněná vadná součást se stanou naším vlastnictvím. Tato záruka platí vedle vašich zákonných nebo jinak právně podložených práv. VÝJIMKY - tato záruka se nevztahuje na: Poškození nebo požadavky vzniklé v důsledku přepravy, nesprávného použití nebo nedbalosti, výměny žárovek a snímatelných částí ze skla nebo plastických hmot. Náklady spojené s požadavky na odstranění závad spotřebiče, který je nesprávně instalován. Spotřebiče, které jsou používány v komerčním prostředí včetně pronajímaných. Země Evropského společenství. Lze použít standardní záruku, ale zajištění, že spotřebič splňuje normy platné v příslušné zemi, kam byl spotřebič dopraven, je na zodpovědnosti a na náklady vlastníka. Může být vyžadován doklad o koupi. Model... Číslo výrobku (Prod. No.)... Výrobní číslo (Ser. No.)... Bezpečnost Přečtěte si tento návod a varovná upozornění na začátku tohoto návodu. Výrobce nezodpovídá za vady způsobené nesprávně používaným výrobkem nebo výrobkem používaným pro jiné účely než jsou účely specifikované v tomto návodu. 38
