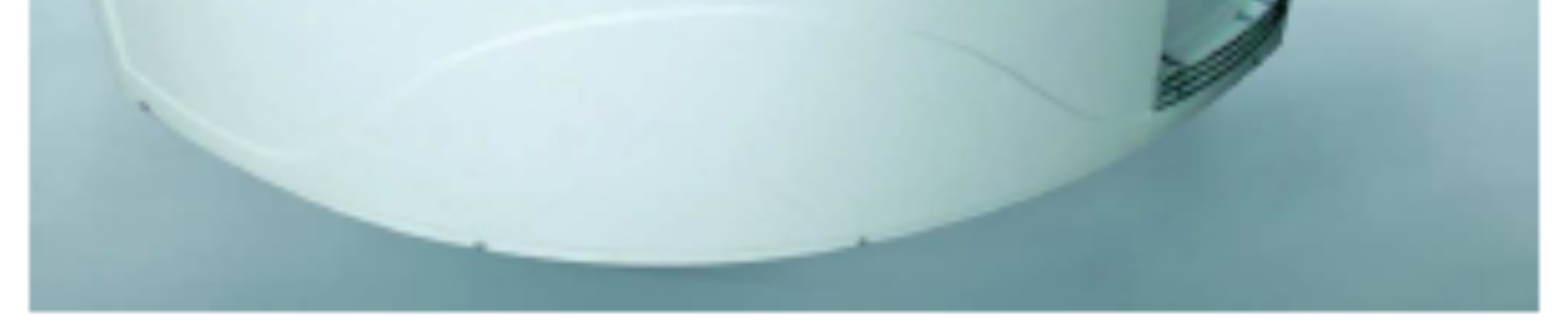

1 HYDROMASÁŽNÍ VANA Model: ASTORIA TG-421 Rozměry: 1450x1450x650 mm

2 Bezpečnostní informace Prosíme dbát dobře pokynů před prvním užitím 1. Výměna kabeláže vany musí být provedena kvalifikovanou osobou nebo distributorem produktu. 2. Aby se zabránilo možnému úrazu elektrickým proudem, použitou kabeláž vyměňte co nejdříve. Nedoporučuje se používání prodlužovacích kabelů. 3. Ujistěte se, že plášť čerpadla je dobře uzemněn!. 4. Je zakázáno dotýkat se motoru při jeho provozu. 5. Zakazuje se upravovat, přidávat nebo odstraňovat jakoukoliv část vany či jeho příslušenství. 6. Používání vany pod vlivem alkoholu nebo omamných látek je zakázáno. 7. Děti by měli být proškoleny svými rodiči, jak vanu používat. 8. Během užívání vany je zakázáno dotýkat se elektrických spotřebičů, s výjimkou spotřebičů s bezpečným napětím 12V. 9. Pohyblivé díly je třeba zkontrolovat před instalací vany. V případě jejích uvolnění je potřeba tyto díly upevnit. Parametry Jmenovitý výkon vodního čerpadla: 750W Jmenovité napětí: 230V Napájecí tlak vody: MPA Teplota napájecí vody <75 C Doplňky vany

3 1) Podpěrná rukojeť 2) Velká vodní tryska 3) Sací tryska 4) Opěrka hlavy 5) Malá vodní tryska 6) Napouštěcí ventil přívod vody 7) Sprcha 8) Otočný přepínač 9) Baterie 10) Regulace hydromasáže 11) Aktivace trysek 12) Přepad Rozměry

4 Potřebné instalační nářadí Montáž vany Vanu umístěte v místě, kde bude smontována Poté je nutno vanu umístit do vodorovné polohy pomocí klíče a vodováhy Připevnit baterii a sprchu Doporučuje se napustit vanu vodou, z důvodu vyčištění trubek. Připojit přívod teplé a studené vody do baterie. Zapojit elektroinstalaci vany a zapojit odtok vany do kanalizace Po přisunutí vany ke stěně je potřeba utěsnit spáry mezi vanou a stěnou pomoci silikonu

5 Používání a údržba vany 1. Teplota vana je vyrobena z akrylu a je stála při teplotě pod 75 stupňů celsia. Doporučuje se jí napouštět nejprve studenou vodou a poté přizpůsobit teplotu pomocí vody teplé. 2. Údržba pří údržbě ocelových části vany je nutno je utřít měkkým hadříkem po každém použití. Údržba těla (korpusu) vany veškeré rýhy na vaně je vhodné přebrousit smirkovým papírem o tloušťce zrna 1000# a pak vyleštit plochu pomoci zubní pasty a měkkého hadříku. Čištění vodních filtrů: Síťku je nutno vyšroubovat a vytáhnout. Poté je nutno ji vyčistit, aby voda lehce přes ni protékala. Zakazuje se používat chemické prostředky jako Vitriol, kyselina chlorovodíková, louh apod. 3. Instalace nejdříve je nutno přizpůsobit nožičky vany aby se dotýkaly povrchu podlahy, poté seřídit vanu do vodorovné polohy a utáhnout šrouby aby se zamezilo vibracím a tím i poruše vodní pumpy po delší době užívání. Nohy vany je nutno připevnit k podlaze. Spáru mezi vanou a stěnou je nutno utěsnit silikonem. Dále upozorňujeme na kontrolu sifónu, aby nebyl nějak zakrouceny nebo přiskříply mohlo by dojít k špatnému odtoku vody do kanalizace 4. Provozní postupy - Po vyčištění, otevřete vypouštěcí ventil, aby voda mohla odtéct do kanalizace. Uzavřete vypouštěcí ventil a naplňte vanu vodou až do 10 mm nad tryskami. Zapněte čištění, tím se zbavíte vzduchu v potrubí a v čerpadle, aby se zabránilo čerpání bez vody. Poznámky: před připojením odstraňte všechny nečistoty z připojovacího potrubí, jako je rez. To do jisté míry zabráni ucpání sprchy.

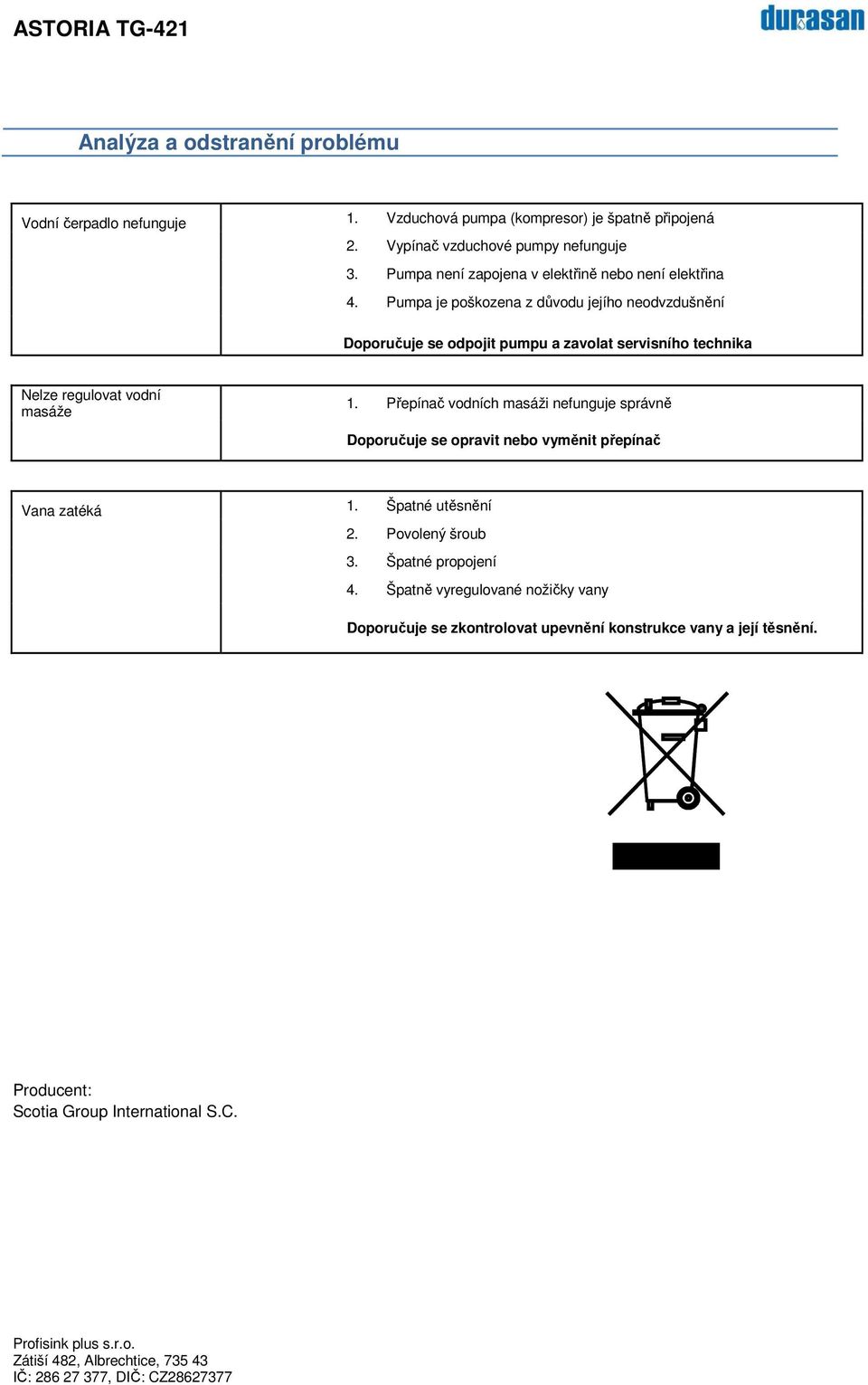

6 Analýza a odstranění problému Vodní čerpadlo nefunguje 1. Vzduchová pumpa (kompresor) je špatně připojená 2. Vypínač vzduchové pumpy nefunguje 3. Pumpa není zapojena v elektřině nebo není elektřina 4. Pumpa je poškozena z důvodu jejího neodvzdušnění Doporučuje se odpojit pumpu a zavolat servisního technika Nelze regulovat vodní masáže 1. Přepínač vodních masáži nefunguje správně Doporučuje se opravit nebo vyměnit přepínač Vana zatéká 1. Špatné utěsnění 2. Povolený šroub 3. Špatné propojení 4. Špatně vyregulované nožičky vany Doporučuje se zkontrolovat upevnění konstrukce vany a její těsnění. Producent: Scotia Group International S.C.
