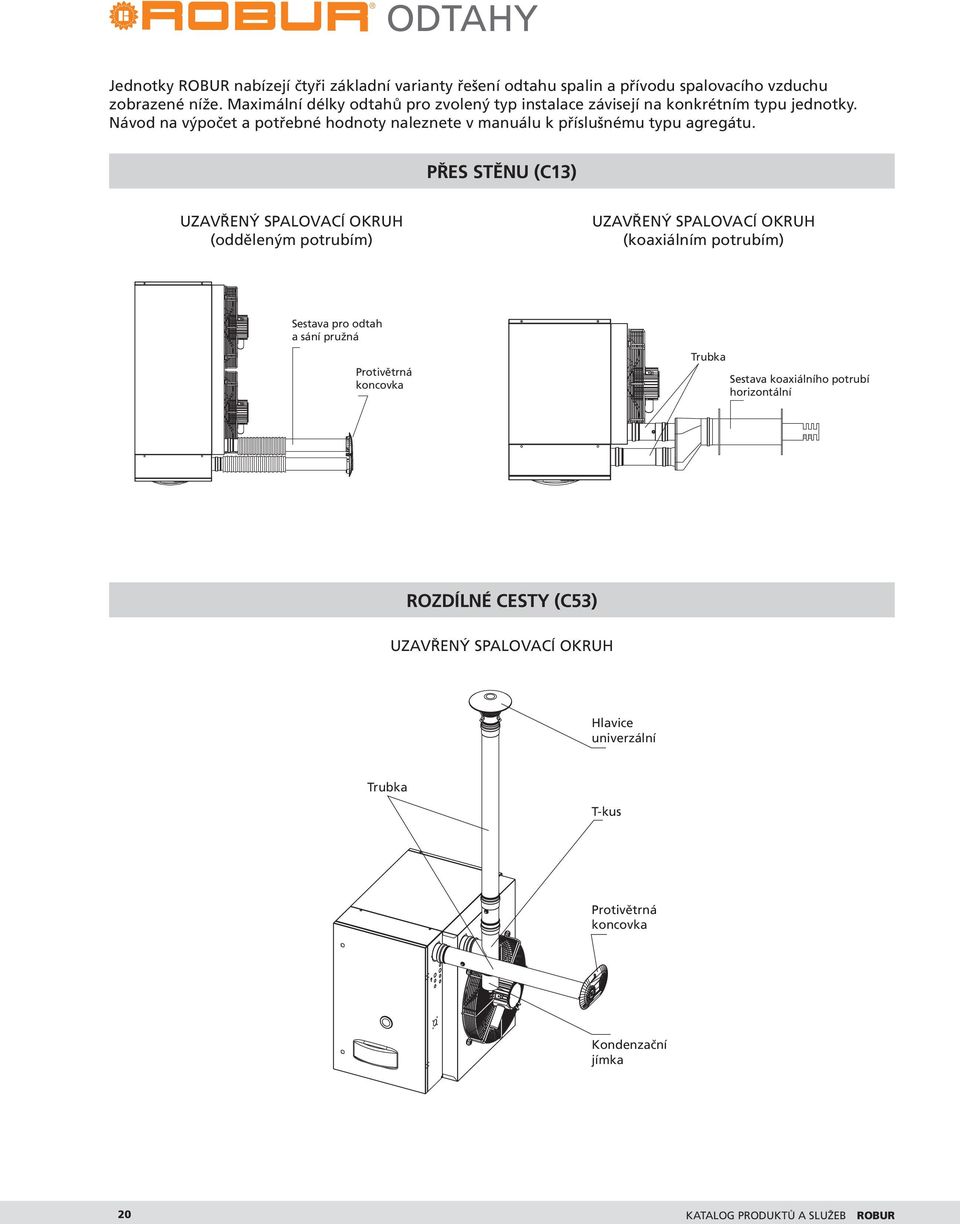

1 ODTAHY Jednotky ROBUR nabízejí čtyři základní varianty řešení odtahu spalin a přívodu spalovacího vzduchu zobrazené níže. Maximální délky odtahů pro zvolený typ instalace závisejí na konkrétním typu jednotky. Návod na výpočet a potřebné hodnoty naleznete v manuálu k příslušnému typu agregátu. PŘES STĚNU (C13) (odděleným potrubím) (koaxiálním potrubím) Sestava pro odtah a sání pružná Protivětrná koncovka Sestava koaxiálního potrubí horizontální ROZDÍLNÉ CESTY (C53) Hlavice univerzální T-kus Protivětrná koncovka Kondenzační jímka 20 KATALOG PRODUKTŮ A SLUŽEB ROBUR

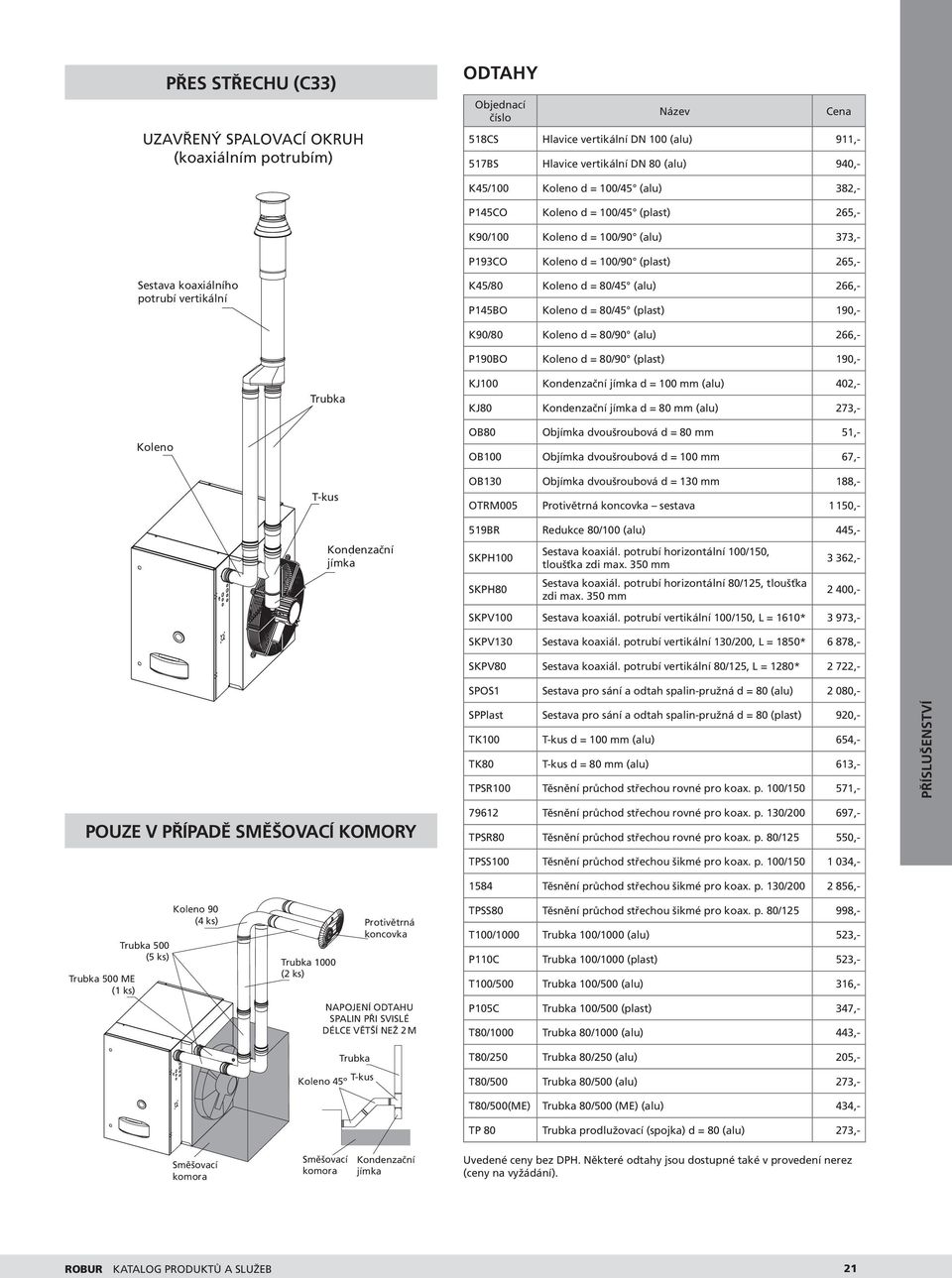

2 PŘES STŘECHU (C33) (koaxiálním potrubím) ODTAHY Objednací číslo Název Cena 518CS Hlavice vertikální DN 100 (alu) 911,- 517BS Hlavice vertikální DN 80 (alu) 940,- K45/100 Koleno d = 100/45 (alu) 382,- P145CO Koleno d = 100/45 (plast) 265,- K90/100 Koleno d = 100/90 (alu) 373,- P193CO Koleno d = 100/90 (plast) 265,- Sestava koaxiálního potrubí vertikální K45/80 Koleno d = 80/45 (alu) 266,- P145BO Koleno d = 80/45 (plast) 190,- K90/80 Koleno d = 80/90 (alu) 266,- P190BO Koleno d = 80/90 (plast) 190,- KJ100 Kondenzační jímka d = 100 mm (alu) 402,- KJ80 Kondenzační jímka d = 80 mm (alu) 273,- Koleno OB80 Objímka dvoušroubová d = 80 mm 51,- OB100 Objímka dvoušroubová d = 100 mm 67,- T-kus Kondenzační jímka OB130 Objímka dvoušroubová d = 130 mm 188,- OTRM005 Protivětrná koncovka sestava 1 150,- 519BR Redukce 80/100 (alu) 445,- SKPH100 SKPH80 Sestava koaxiál. potrubí horizontální 100/150, tloušťka zdi max. 350 mm Sestava koaxiál. potrubí horizontální 80/125, tloušťka zdi max. 350 mm 3 362, ,- SKPV100 Sestava koaxiál. potrubí vertikální 100/150, L = 1610* 3 973,- SKPV130 Sestava koaxiál. potrubí vertikální 130/200, L = 1850* 6 878,- SKPV80 Sestava koaxiál. potrubí vertikální 80/125, L = 1280* 2 722,- SPOS1 Sestava pro sání a odtah spalin-pružná d = 80 (alu) 2 080,- SPPlast Sestava pro sání a odtah spalin-pružná d = 80 (plast) 920,- TK100 T-kus d = 100 mm (alu) 654,- TK80 T-kus d = 80 mm (alu) 613,- TPSR100 Těsnění průchod střechou rovné pro koax. p. 100/ ,- PŘÍSLUŠENSTVÍ POUZE V PŘÍPADĚ SMĚŠOVACÍ KOMORY Těsnění průchod střechou rovné pro koax. p. 130/ ,- TPSR80 Těsnění průchod střechou rovné pro koax. p. 80/ ,- 500 ME (1 ks) 500 (5 ks) Koleno 90 (4 ks) 1000 (2 ks) Koleno 45º T-kus Protivětrná koncovka NAPOJENÍ ODTAHU SPALIN PŘI SVISLÉ DÉLCE VĚTŠÍ NEŽ 2 M TPSS100 Těsnění průchod střechou šikmé pro koax. p. 100/ , Těsnění průchod střechou šikmé pro koax. p. 130/ ,- TPSS80 Těsnění průchod střechou šikmé pro koax. p. 80/ ,- T100/ /1000 (alu) 523,- P110C 100/1000 (plast) 523,- T100/ /500 (alu) 316,- P105C 100/500 (plast) 347,- T80/ /1000 (alu) 443,- T80/250 80/250 (alu) 205,- T80/500 80/500 (alu) 273,- T80/500(ME) 80/500 (ME) (alu) 434,- TP 80 prodlužovací (spojka) d = 80 (alu) 273,- Směšovací komora Směšovací komora Kondenzační jímka Uvedené ceny bez DPH. Některé odtahy jsou dostupné také v provedení nerez (ceny na vyžádání). ROBUR KATALOG PRODUKTŮ A SLUŽEB 21

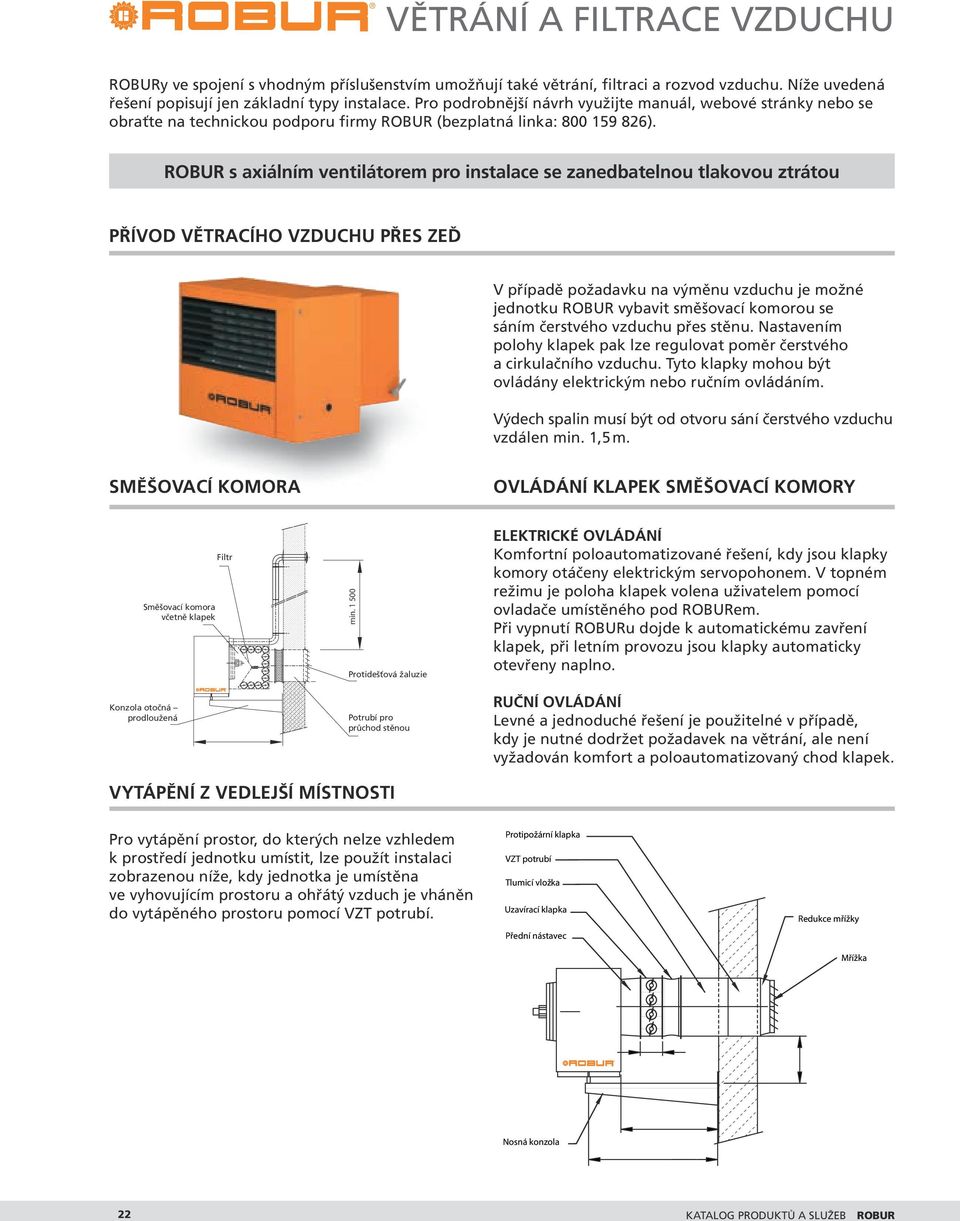

3 VĚTRÁNÍ A FILTRACE VZDUCHU ROBURy ve spojení s vhodným příslušenstvím umožňují také větrání, filtraci a rozvod vzduchu. Níže uvedená řešení popisují jen základní typy instalace. Pro podrobnější návrh využijte manuál, webové stránky nebo se obraťte na technickou podporu firmy ROBUR (bezplatná linka: ). ROBUR s axiálním ventilátorem pro instalace se zanedbatelnou tlakovou ztrátou PŘÍVOD VĚTRACÍHO VZDUCHU PŘES ZEĎ V případě požadavku na výměnu vzduchu je možné jednotku ROBUR vybavit směšovací komorou se sáním čerstvého vzduchu přes stěnu. Nastavením polohy klapek pak lze regulovat poměr čerstvého a cirkulačního vzduchu. Tyto klapky mohou být ovládány elektrickým nebo ručním ovládáním. Výdech spalin musí být od otvoru sání čerstvého vzduchu vzdálen min. 1,5 m. SMĚŠOVACÍ KOMORA OVLÁDÁNÍ KLAPEK SMĚŠOVACÍ KOMORY Směšovací komora včetně klapek Konzola otočná prodloužená Filtr min Protidešťová žaluzie Potrubí pro průchod stěnou ELEKTRICKÉ OVLÁDÁNÍ Komfortní poloautomatizované řešení, kdy jsou klapky komory otáčeny elektrickým servopohonem. V topném režimu je poloha klapek volena uživatelem pomocí ovladače umístěného pod ROBURem. Při vypnutí ROBURu dojde k automatickému zavření klapek, při letním provozu jsou klapky automaticky otevřeny naplno. RUČNÍ OVLÁDÁNÍ Levné a jednoduché řešení je použitelné v případě, kdy je nutné dodržet požadavek na větrání, ale není vyžadován komfort a poloautomatizovaný chod klapek. VYTÁPĚNÍ Z VEDLEJŠÍ MÍSTNOSTI Pro vytápění prostor, do kterých nelze vzhledem k prostředí jednotku umístit, lze použít instalaci zobrazenou níže, kdy jednotka je umístěna ve vyhovujícím prostoru a ohřátý vzduch je vháněn do vytápěného prostoru pomocí VZT potrubí. Protipožární klapka VZT potrubí Tlumicí vložka Uzavírací klapka Přední nástavec Redukce mřížky Mřížka Nosná konzola 22 KATALOG PRODUKTŮ A SLUŽEB ROBUR

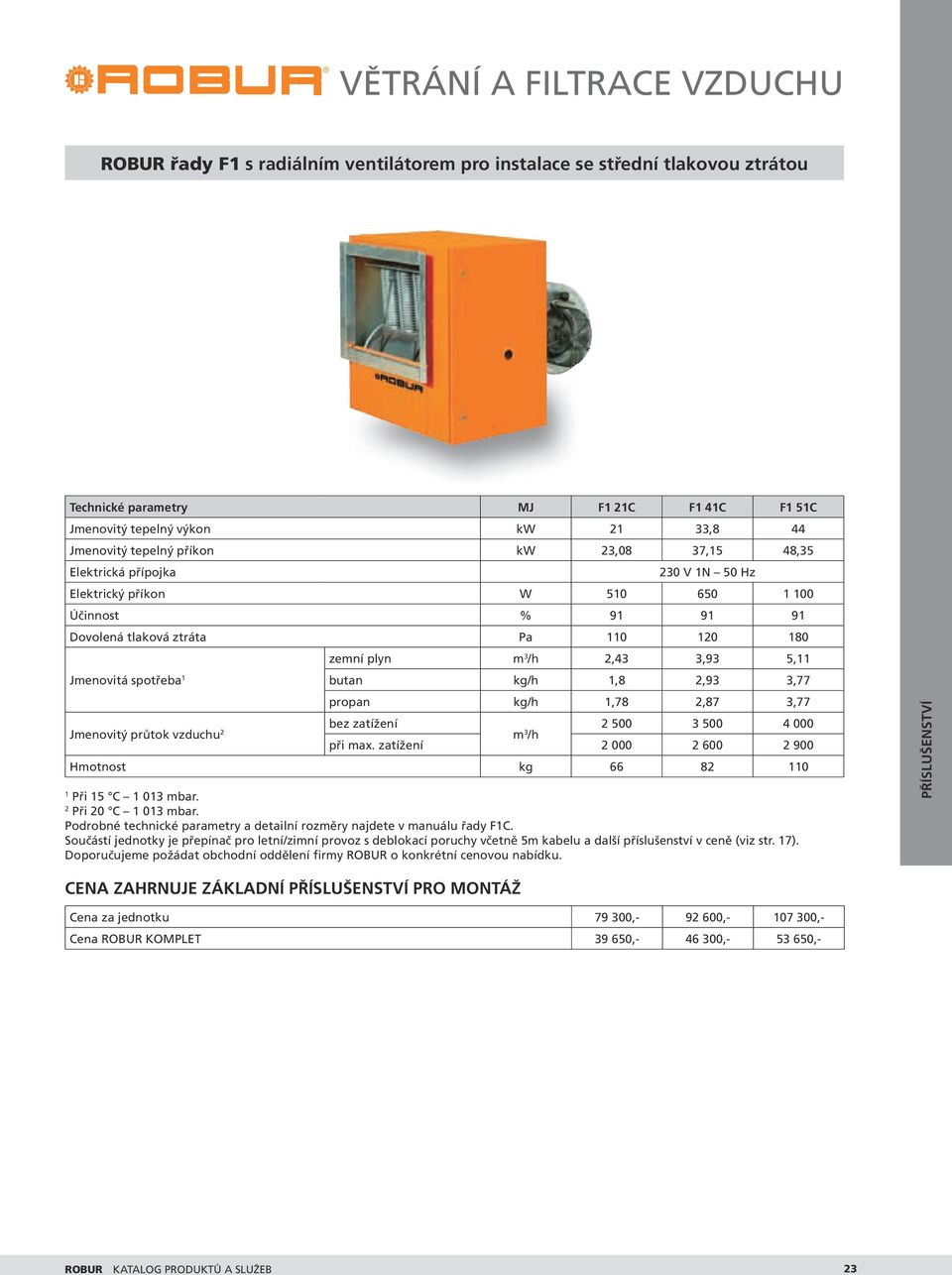

4 VĚTRÁNÍ A FILTRACE VZDUCHU ROBUR řady F1 s radiálním ventilátorem pro instalace se střední tlakovou ztrátou Technické parametry MJ F1 21C F1 41C F1 51C Jmenovitý tepelný výkon kw 21 33,8 44 Jmenovitý tepelný příkon kw 23,08 37,15 48,35 Elektrická přípojka 230 V 1N 50 Hz Elektrický příkon W Účinnost % Dovolená tlaková ztráta Pa Jmenovitá spotřeba 1 butan kg/h 1,8 2,93 3,77 zemní plyn m3 /h 2,43 3,93 5,11 Jmenovitý průtok vzduchu 2 propan kg/h 1,78 2,87 3,77 bez zatížení m 3 /h při max. zatížení Hmotnost kg Při 15 C mbar. 2 Při 20 C mbar. Podrobné technické parametry a detailní rozměry najdete v manuálu řady F1C. Součástí jednotky je přepínač pro letní/zimní provoz s deblokací poruchy včetně 5m kabelu a další příslušenství v ceně (viz str. 17). Doporučujeme požádat obchodní oddělení firmy ROBUR o konkrétní cenovou nabídku. PŘÍSLUŠENSTVÍ CENA ZAHRNUJE ZÁKLADNÍ PŘÍSLUŠENSTVÍ PRO MONTÁŽ Cena za jednotku , , ,- Cena ROBUR KOMPLET , , ,- ROBUR KATALOG PRODUKTŮ A SLUŽEB 23

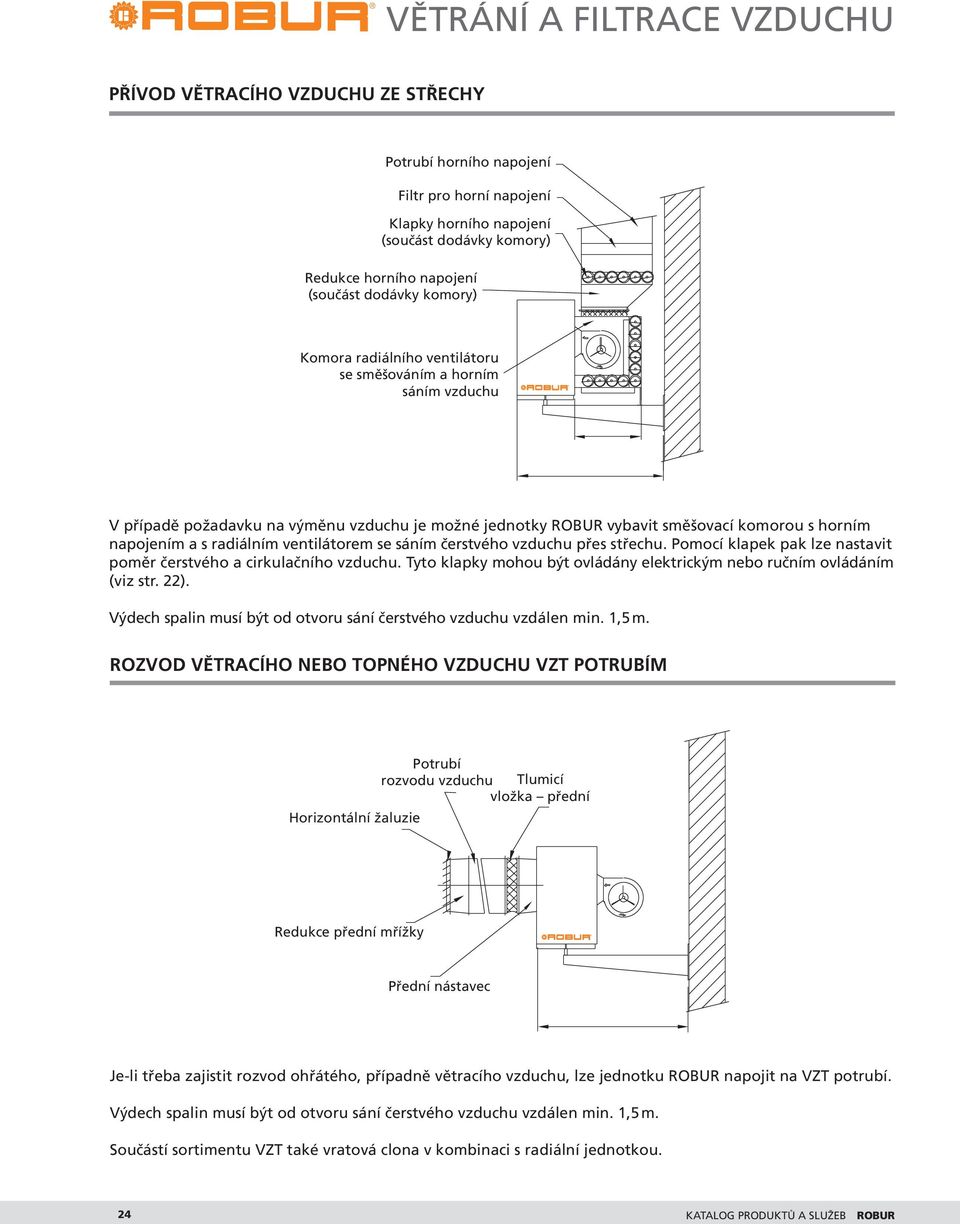

5 VĚTRÁNÍ A FILTRACE VZDUCHU PŘÍVOD VĚTRACÍHO VZDUCHU ZE STŘECHY Potrubí horního napojení Filtr pro horní napojení Klapky horního napojení (součást dodávky komory) Redukce horního napojení (součást dodávky komory) Komora radiálního ventilátoru se směšováním a horním sáním vzduchu V případě požadavku na výměnu vzduchu je možné jednotky ROBUR vybavit směšovací komorou s horním napojením a s radiálním ventilátorem se sáním čerstvého vzduchu přes střechu. Pomocí klapek pak lze nastavit poměr čerstvého a cirkulačního vzduchu. Tyto klapky mohou být ovládány elektrickým nebo ručním ovládáním (viz str. 22). Výdech spalin musí být od otvoru sání čerstvého vzduchu vzdálen min. 1,5 m. ROZVOD VĚTRACÍHO NEBO TOPNÉHO VZDUCHU VZT POTRUBÍM Potrubí rozvodu vzduchu Tlumicí vložka přední Horizontální žaluzie Redukce přední mřížky Přední nástavec Je-li třeba zajistit rozvod ohřátého, případně větracího vzduchu, lze jednotku ROBUR napojit na VZT potrubí. Výdech spalin musí být od otvoru sání čerstvého vzduchu vzdálen min. 1,5 m. Součástí sortimentu VZT také vratová clona v kombinaci s radiální jednotkou. 24 KATALOG PRODUKTŮ A SLUŽEB ROBUR

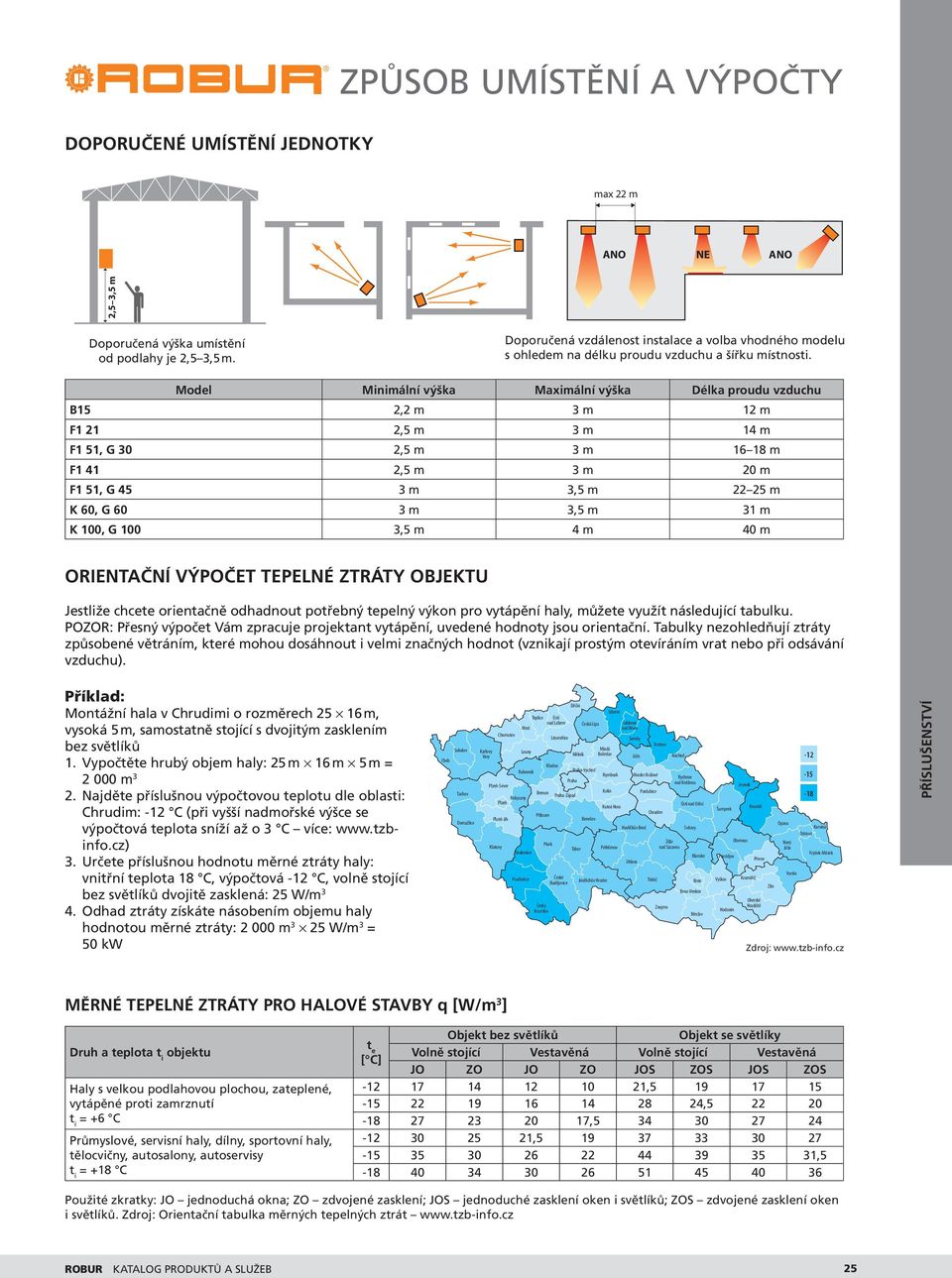

6 ZPŮSOB UMÍSTĚNÍ A VÝPOČTY DOPORUČENÉ UMÍSTĚNÍ JEDNOTKY max 22 m ANO NE ANO 2,5 3,5 m Doporučená výška umístění od podlahy je 2,5 3,5 m. Doporučená vzdálenost instalace a volba vhodného modelu s ohledem na délku proudu vzduchu a šířku místnosti. Model Minimální výška Maximální výška Délka proudu vzduchu B15 2,2 m 3 m 12 m F1 21 2,5 m 3 m 14 m F1 51, G 30 2,5 m 3 m m F1 41 2,5 m 3 m 20 m F1 51, G 45 3 m 3,5 m m K 60, G 60 3 m 3,5 m 31 m K 100, G 100 3,5 m 4 m 40 m ORIENTAČNÍ VÝPOČET TEPELNÉ ZTRÁTY OBJEKTU Jestliže chcete orientačně odhadnout potřebný tepelný výkon pro vytápění haly, můžete využít následující tabulku. POZOR: Přesný výpočet Vám zpracuje projektant vytápění, uvedené hodnoty jsou orientační. Tabulky nezohledňují ztráty způsobené větráním, které mohou dosáhnout i velmi značných hodnot (vznikají prostým otevíráním vrat nebo při odsávání vzduchu). Příklad: Montážní hala v Chrudimi o rozměrech m, vysoká 5 m, samostatně stojící s dvojitým zasklením bez světlíků 1. Vypočtěte hrubý objem haly: 25 m 16 m 5 m = m 3 2. Najděte příslušnou výpočtovou teplotu dle oblasti: Chrudim: -12 C (při vyšší nadmořské výšce se výpočtová teplota sníží až o 3 C více: 3. Určete příslušnou hodnotu měrné ztráty haly: vnitřní teplota 18 C, výpočtová -12 C, volně stojící bez světlíků dvojitě zasklená: 25 W/m 3 4. Odhad ztráty získáte násobením objemu haly hodnotou měrné ztráty: m 3 25 W/m 3 = 50 kw Cheb Sokolov Tachov Domažlice Karlovy Vary Chomutov Plzeň-Sever Plzeň-Jih Klatovy Plzeň Rokycany Teplice Most Louny Rakovník Strakonice Prachatice Beroun Příbram Ústí nad Labem Litoměřice Kladno Písek Český Krumlov Děčín Praha-Západ České Budějovice Mělník Česká Lípa Praha-Východ Praha Tábor Benešov Mladá Boleslav Liberec Jablonec nad Nisou Nymburk Kolín Jindřichův Hradec Kutná Hora Pelhřimov Semily Jičín Havlíčkův Brod Jihlava Hradec Králové Pardubice Trutnov Chrudim Třebíč Náchod Žďár nad Sázavou Znojmo Rychnov nad Kněžnou Ústí nad Orlicí Svitavy Blansko Brno Brno-Venkov Břeclav Šumperk Prostějov Vyškov Hodonín Jeseník Olomouc Bruntál Kroměříž Přerov Uherské Hradiště Zlín Opava Nový Jičín Vsetín Karviná Ostrava Frýdek-Místek Zdroj: PŘÍSLUŠENSTVÍ MĚRNÉ TEPELNÉ ZTRÁTY PRO HALOVÉ STAVBY q [W/m 3 ] Druh a teplota t i objektu Haly s velkou podlahovou plochou, zateplené, vytápěné proti zamrznutí t i = +6 C Průmyslové, servisní haly, dílny, sportovní haly, tělocvičny, autosalony, autoservisy t i = +18 C t e [ C] Objekt bez světlíků Objekt se světlíky Volně stojící Vestavěná Volně stojící Vestavěná JO ZO JO ZO JOS ZOS JOS ZOS , , , , , Použité zkratky: JO jednoduchá okna; ZO zdvojené zasklení; JOS jednoduché zasklení oken i světlíků; ZOS zdvojené zasklení oken i světlíků. Zdroj: Orientační tabulka měrných tepelných ztrát ROBUR KATALOG PRODUKTŮ A SLUŽEB 25
