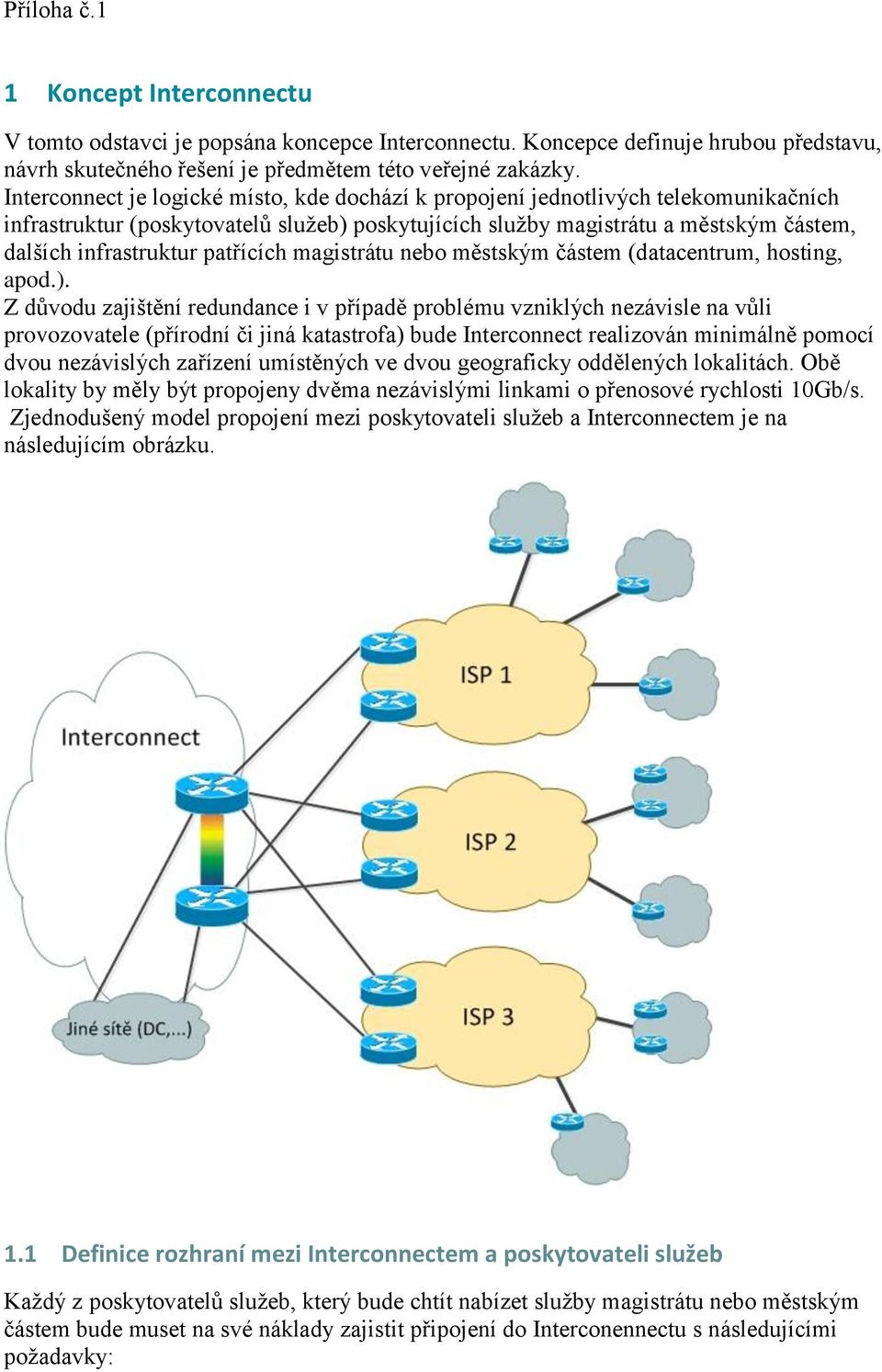

1 Příloha č.1 1 Koncept Interconnectu V tomto odstavci je popsána koncepce Interconnectu. Koncepce definuje hrubou představu, návrh skutečného řešení je předmětem této veřejné zakázky. Interconnect je logické místo, kde dochází k propojení jednotlivých telekomunikačních infrastruktur (poskytovatelů služeb) poskytujících služby magistrátu a městským částem, dalších infrastruktur patřících magistrátu nebo městským částem (datacentrum, hosting, apod.). Z důvodu zajištění redundance i v případě problému vzniklých nezávisle na vůli provozovatele (přírodní či jiná katastrofa) bude Interconnect realizován minimálně pomocí dvou nezávislých zařízení umístěných ve dvou geograficky oddělených lokalitách. Obě lokality by měly být propojeny dvěma nezávislými linkami o přenosové rychlosti 10Gb/s. Zjednodušený model propojení mezi poskytovateli služeb a Interconnectem je na následujícím obrázku. 1.1 Definice rozhraní mezi Interconnectem a poskytovateli služeb Každý z poskytovatelů služeb, který bude chtít nabízet služby magistrátu nebo městským částem bude muset na své náklady zajistit připojení do Interconennectu s následujícími požadavky:

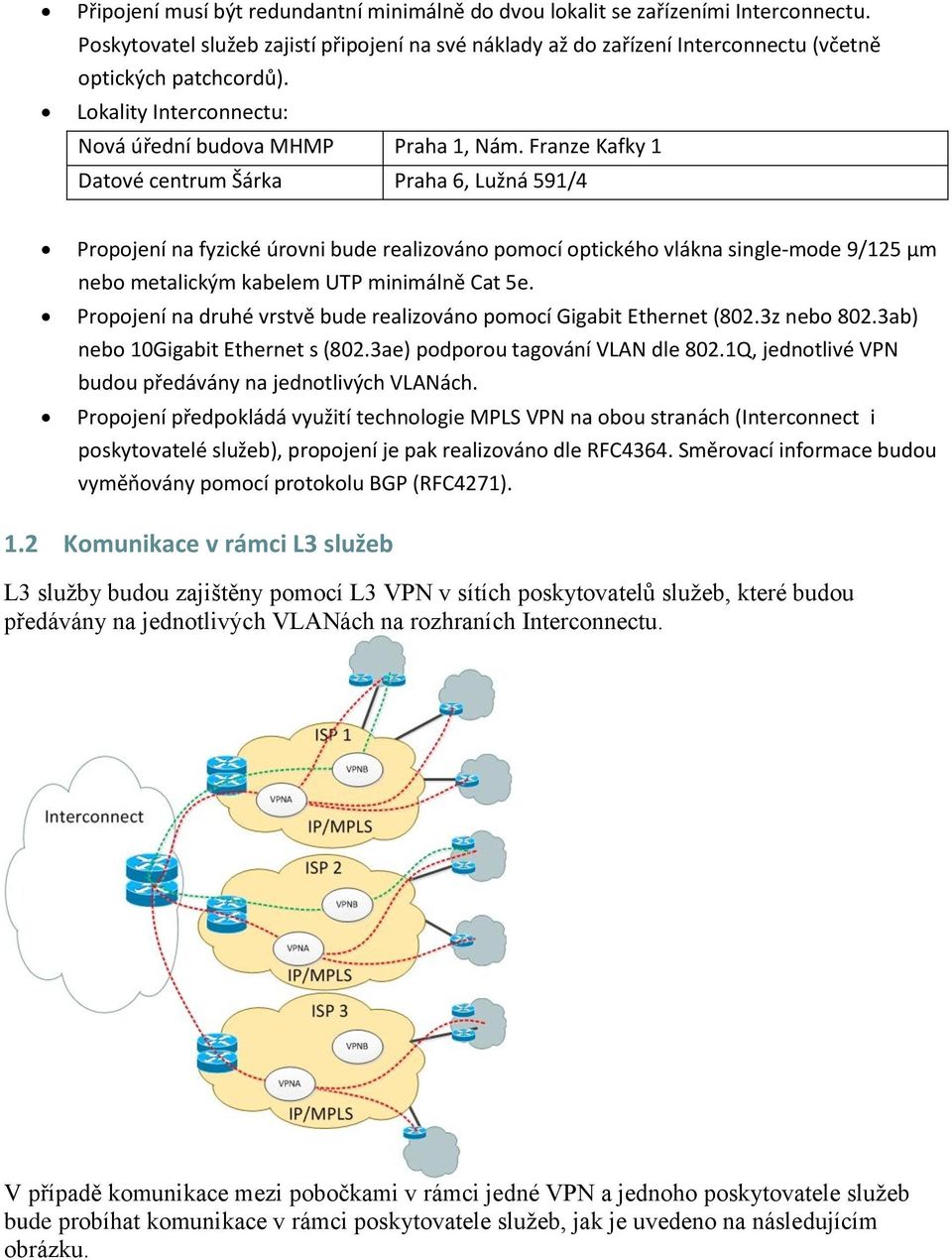

2 Připojení musí být redundantní minimálně do dvou lokalit se zařízeními Interconnectu. Poskytovatel služeb zajistí připojení na své náklady až do zařízení Interconnectu (včetně optických patchcordů). Lokality Interconnectu: Nová úřední budova MHMP Praha 1, Nám. Franze Kafky 1 Datové centrum Šárka Praha 6, Lužná 591/4 Propojení na fyzické úrovni bude realizováno pomocí optického vlákna single-mode 9/125 µm nebo metalickým kabelem UTP minimálně Cat 5e. Propojení na druhé vrstvě bude realizováno pomocí Gigabit Ethernet (802.3z nebo 802.3ab) nebo 10Gigabit Ethernet s (802.3ae) podporou tagování VLAN dle 802.1Q, jednotlivé VPN budou předávány na jednotlivých VLANách. Propojení předpokládá využití technologie MPLS VPN na obou stranách (Interconnect i poskytovatelé služeb), propojení je pak realizováno dle RFC4364. Směrovací informace budou vyměňovány pomocí protokolu BGP (RFC4271). 1.2 Komunikace v rámci L3 služeb L3 služby budou zajištěny pomocí L3 VPN v sítích poskytovatelů služeb, které budou předávány na jednotlivých VLANách na rozhraních Interconnectu. V případě komunikace mezi pobočkami v rámci jedné VPN a jednoho poskytovatele služeb bude probíhat komunikace v rámci poskytovatele služeb, jak je uvedeno na následujícím obrázku.

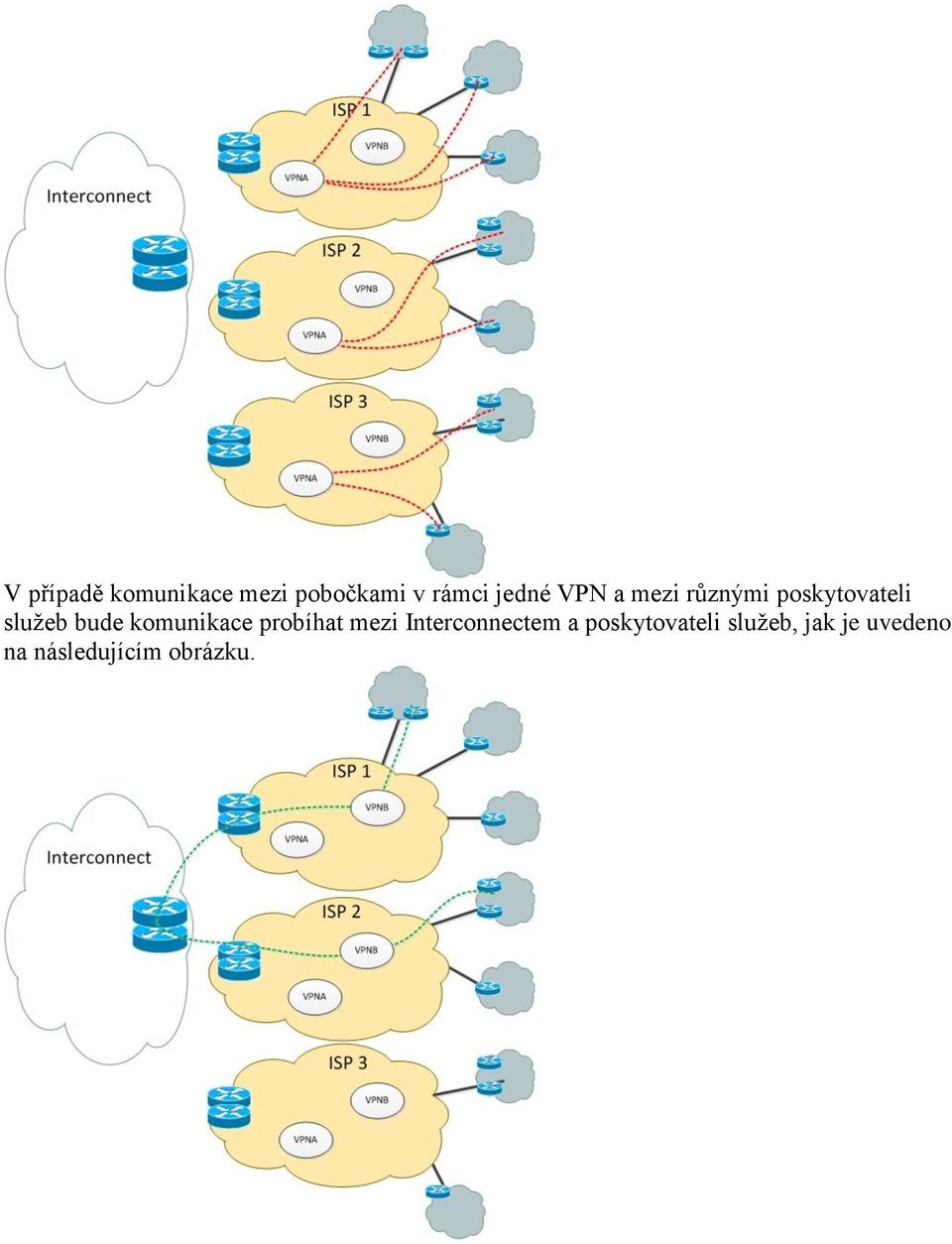

3 V případě komunikace mezi pobočkami v rámci jedné VPN a mezi různými poskytovateli služeb bude komunikace probíhat mezi Interconnectem a poskytovateli služeb, jak je uvedeno na následujícím obrázku.

4 2 Seznam lokalit Seznam lokalit Poř. č. Subjekt Adresa 1 UMČ Praha 1 Vodičkova 18, Praha 1 2 UMČ Praha 2 nám. Míru 20, Praha 2 3 UMČ Praha 3 Havlíčkovo nám. 700/9, Praha 3 4 UMČ Praha 4 Táborská 350, Praha 4 5 UMČ Praha 5 Nám.14. října 4, Praha 5 6 UMČ Praha 6 Čs. armády 23, Praha 6 (dočasně poliklinika) 7 UMČ Praha 7 nábř. Kpt. Jaroše 1000, Praha 7 8 UMČ Praha 8 Zenklova 35, Praha 8 9 UMČ Praha 9 Sokolovská 14/324, Praha 9 10 UMČ Praha 10 Vršovická 68, Praha UMČ Praha 11 Ocelíkova 672, Praha 4 12 UMČ Praha 12 Písková 830/25 Praha 13 UMČ Praha 13 Sluneční náměstí 2580/13, Praha 5 14 UMČ Praha 14 Bří Venclíků 1073, Praha 9 15 UMČ Praha 15 Boloňská 478, Praha UMČ Praha 16-Radotín Václava Balého 23, Praha 5 17 UMČ Praha 17-Řepy Žalanského 291/12b, Praha 6 18 UMČ Praha 18-Letňany Bechyňská 639, Praha 9 19 UMČ Praha 19-Kbely Semilská 43, Praha 9 20 UMČ Praha 20-H.Počernice Jívanská 635, Praha 9 21 UMČ Praha 21-Újezd n.lesy Staroklánovická 260, Praha 9 22 UMČ Praha 22-Uhříněves Nové náměstí 1250, Praha-Uhříněves 23 UMČ Běchovice Za pošt. zahradou 479, Praha 9 24 UMČ Benice Květnového povstání 21, Praha UMČ Březiněves U parku UMČ Čakovice nám. 25. března 121, Praha UMČ Ďáblice Květnová 52, Praha 8 28 UMČ Dolní Chabry Spořická 314,Praha 8 29 UMČ Dolní Měcholupy Dolnoměcholupská 37/ UMČ Dolní Počernice Stará obec UMČ Dubeč Starodubečská 36/ UMČ Klánovice U besedy 300, Praha 9

5 33 UMČ Koloděje K jízdárně 9, Praha 9 34 UMČ Kolovraty Mírová 364, Praha UMČ Královice K Nedvězí 66, Praha UMČ Křestlice Štychova 2, Praha UMČ Kunratice K Libuši 7, Praha 4 38 UMČ Libuš Libušská 35, Praha 4 39 UMČ Lipence K obci 47, Praha 5 40 UMČ Lochkov Za ovčínem 1, Praha 5 41 UMČ Lysolaje Kovárenská 8/5,Praha 6 42 UMČ Nebušice Nebušická 128, Praha 6 43 UMČ Nedvězí Únorová 15, Praha UMČ Petrovice Edisonova 311,Petrovice 45 UMČ Přední Kopanina K Padesátníku 10, Praha 6 46 UMČ Řeporyje Nad náměstím 84, Praha 5 47 UMČ Satalice K Radonicům 81, Praha 9 48 UMČ Slivenec K Lochkovu 6, Praha 5 49 UMČ Suchdol Suchdolské nám. 734/3, Praha 6 50 UMČ Šeberov K Hrnčířům 160, Praha 4 51 UMČ Štěrboholy Ústřední 15, Praha UMČ Troja Trojská 96, Praha 7 53 UMČ Újezd Kateřinské nám. 465, Praha 4 54 UMČ Velká Chuchle U skály 262, Praha 5 55 UMČ Vinoř Bohdanečská 97, Praha 9 56 UMČ Zbraslav Zbraslavské nám. 464, Praha 5 57 UMČ Zličín Tylovická 207,Praha 5 58 OŘ MP Praha1 Opletalova OŘ MP Praha2 Korunní 15/ OŘ MP Praha3 Cimburkova OŘ MP Praha4 Táborská 372/36 62 OŘ MP Praha5 Holečkova 31a (Štefánikova 15) 63 OŘ MP Praha6 Českomalínská OŘ MP Praha7 Argentinská 1098/17 65 OŘ MP Praha8 Balabánova OŘ MP Praha9 Veltruská OŘ MP Praha10 ul. Počernická 634/95 68 OŘ MP Praha11 U přehrady 54

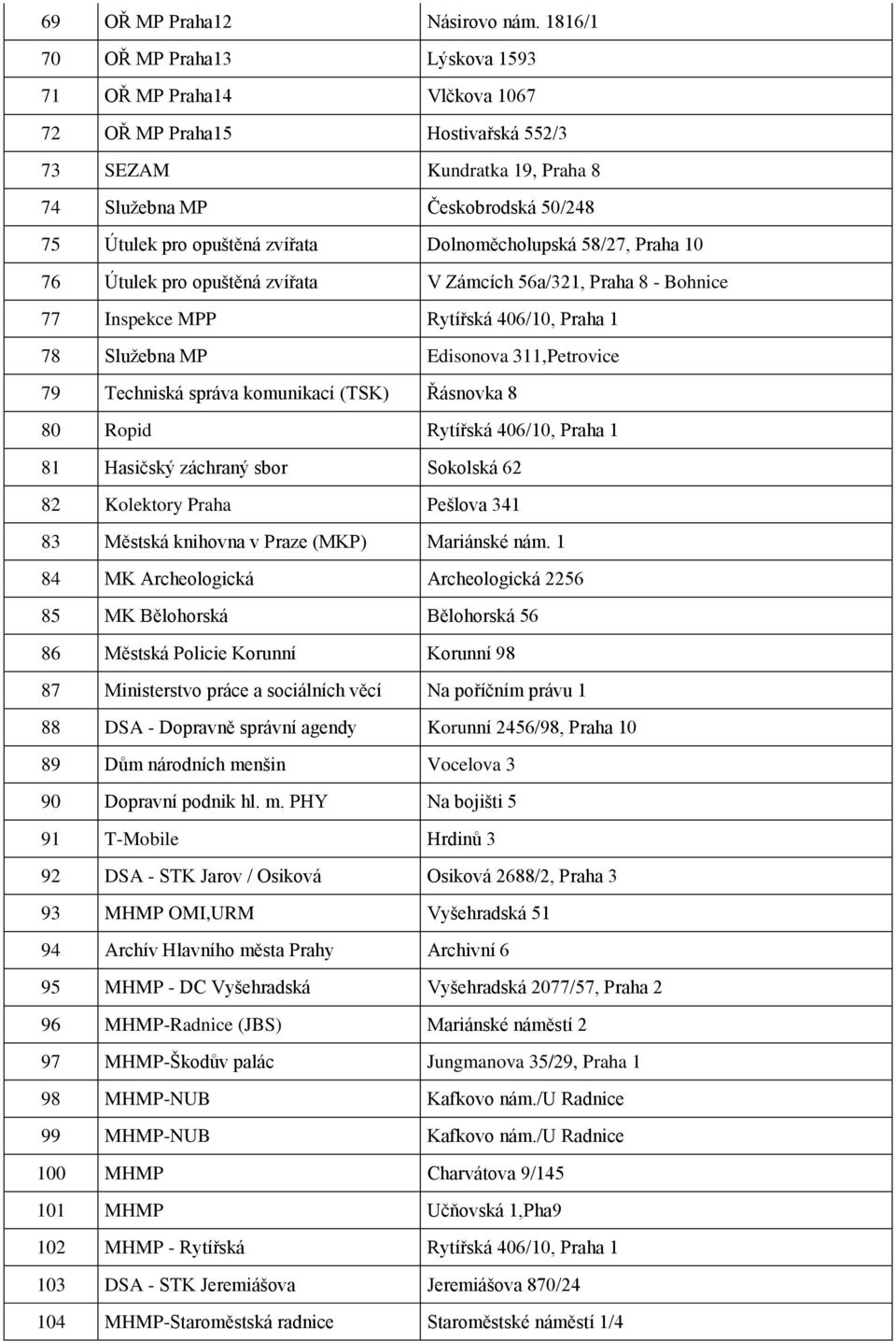

6 69 OŘ MP Praha12 Násirovo nám. 1816/1 70 OŘ MP Praha13 Lýskova OŘ MP Praha14 Vlčkova OŘ MP Praha15 Hostivařská 552/3 73 SEZAM Kundratka 19, Praha 8 74 Služebna MP Českobrodská 50/ Útulek pro opuštěná zvířata Dolnoměcholupská 58/27, Praha Útulek pro opuštěná zvířata V Zámcích 56a/321, Praha 8 - Bohnice 77 Inspekce MPP Rytířská 406/10, Praha 1 78 Služebna MP Edisonova 311,Petrovice 79 Techniská správa komunikací (TSK) Řásnovka 8 80 Ropid Rytířská 406/10, Praha 1 81 Hasičský záchraný sbor Sokolská Kolektory Praha Pešlova Městská knihovna v Praze (MKP) Mariánské nám MK Archeologická Archeologická MK Bělohorská Bělohorská Městská Policie Korunní Korunní Ministerstvo práce a sociálních věcí Na poříčním právu 1 88 DSA - Dopravně správní agendy Korunní 2456/98, Praha Dům národních menšin Vocelova 3 90 Dopravní podnik hl. m. PHY Na bojišti 5 91 T-Mobile Hrdinů 3 92 DSA - STK Jarov / Osiková Osiková 2688/2, Praha 3 93 MHMP OMI,URM Vyšehradská Archív Hlavního města Prahy Archivní 6 95 MHMP - DC Vyšehradská Vyšehradská 2077/57, Praha 2 96 MHMP-Radnice (JBS) Mariánské náměstí 2 97 MHMP-Škodův palác Jungmanova 35/29, Praha 1 98 MHMP-NUB Kafkovo nám./u Radnice 99 MHMP-NUB Kafkovo nám./u Radnice 100 MHMP Charvátova 9/ MHMP Učňovská 1,Pha9 102 MHMP - Rytířská Rytířská 406/10, Praha DSA - STK Jeremiášova Jeremiášova 870/ MHMP-Staroměstská radnice Staroměstské náměstí 1/4

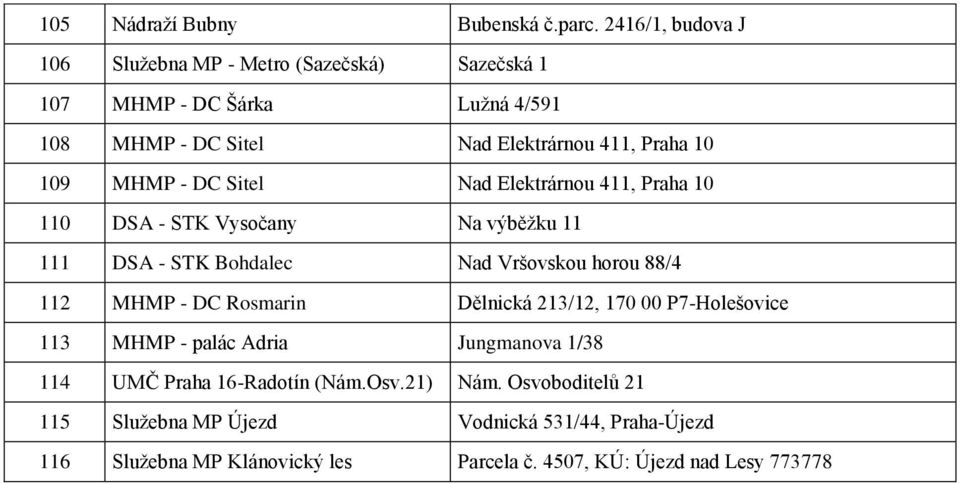

7 105 Nádraží Bubny Bubenská č.parc. 2416/1, budova J 106 Služebna MP - Metro (Sazečská) Sazečská MHMP - DC Šárka Lužná 4/ MHMP - DC Sitel Nad Elektrárnou 411, Praha MHMP - DC Sitel Nad Elektrárnou 411, Praha DSA - STK Vysočany Na výběžku DSA - STK Bohdalec Nad Vršovskou horou 88/4 112 MHMP - DC Rosmarin Dělnická 213/12, P7-Holešovice 113 MHMP - palác Adria Jungmanova 1/ UMČ Praha 16-Radotín (Nám.Osv.21) Nám. Osvoboditelů Služebna MP Újezd Vodnická 531/44, Praha-Újezd 116 Služebna MP Klánovický les Parcela č. 4507, KÚ: Újezd nad Lesy
