1 STAVBA: MODERNIZACE ZAHARADY A DĚTSKÉHO HŘIŠTĚ MATEŘSKÉ ŠKOLY ZADAVATEL: Základní škola a mateřská škola Dolní Bečva okres Vsetín, Dolní Bečva 578, OBSAH: Architektonická studie LOKALITA/POZEMEK: Dolní Bečva 580, DATUM: 09/2014

2 SLOŽENÍ TÝMU: GENERÁLNÍ PROJEKTANT: Jaroslav Všetička, VS atelier HLAVNÍ PROJEKTANT: ASISTENT ARCHITEKTA: PROJEKTANT: ADMINISTRATIVA A KOMPLETACE: Jaroslav Všetička Veronika Bolcková Jiří Kozák Kateřina Knápková OBSAH : A. ÚVOD B. POŽADAVKY A ZADÁNÍ INVESTORA C. SCHÉMA STÁVAJÍCÍHO STAVU D. POPIS STÁVAJÍCÍHO STAVU E. SCHÉMA NOVÉHO STAVU F. LEGENDA NOVÉHO STAVU G. POPIS NOVÝCH KONSTRUKCÍ, PRVKŮ A AREÁLU H. 3D VIZUALIZACE I. UKÁZKA REALIZACÍ

3 A. ÚVOD: Vedení mateřské školy na Dolní Bečvě se na nás obrátilo s požadavkem, vypracování architektonické studie, rekonstrukce a modernizace zahrady a dětského hřiště mateřské školy v obci Dolní Bečva. Modernizace zahrady a dětského hřiště je již delší dobu projednávána a v plánu jak obce tak vedení školy. Zadání mělo ze strany investora poměrně jasnou koncepci, jelikož paní ředitelka mateřské školy Marie Divínová zpracovala v červnu r studii revitalizace školní zahrady mateřské školy v Dolní Bečvě. Tuto studii zpracovatel projektové dokumentace rozpracoval a doplnil o nové prvky. Revitalizací hřiště se myslí především výměna starých herních prvků za nové, rozšíření a přidání nových herních prvků ze zadání školou a také vytvoření nové naučné a poznávací části na zahradě.

4 B. POŽADAVKY A ZADÁNÍ INVESTORA: Zahrada a hřiště mateřské školy Použití některých stávajících komponentů Nové vybrané herní prvky Umístění naučné části Bylinková zahrádka pro 3 skupiny Vytvoření přírodních interakčních prvků hmyzí domečky apod. Hmatový chodníček Altánek umístěný mezi pískoviště Dvoj houpačka Hnízdo - houpačka Hrad - průlezka Dětské hrazdy Lavička demontovatelná Branky na fotbal + přirozené terénní nerovnosti Oblouky přizpůsobit traktoru (sekání trávy)

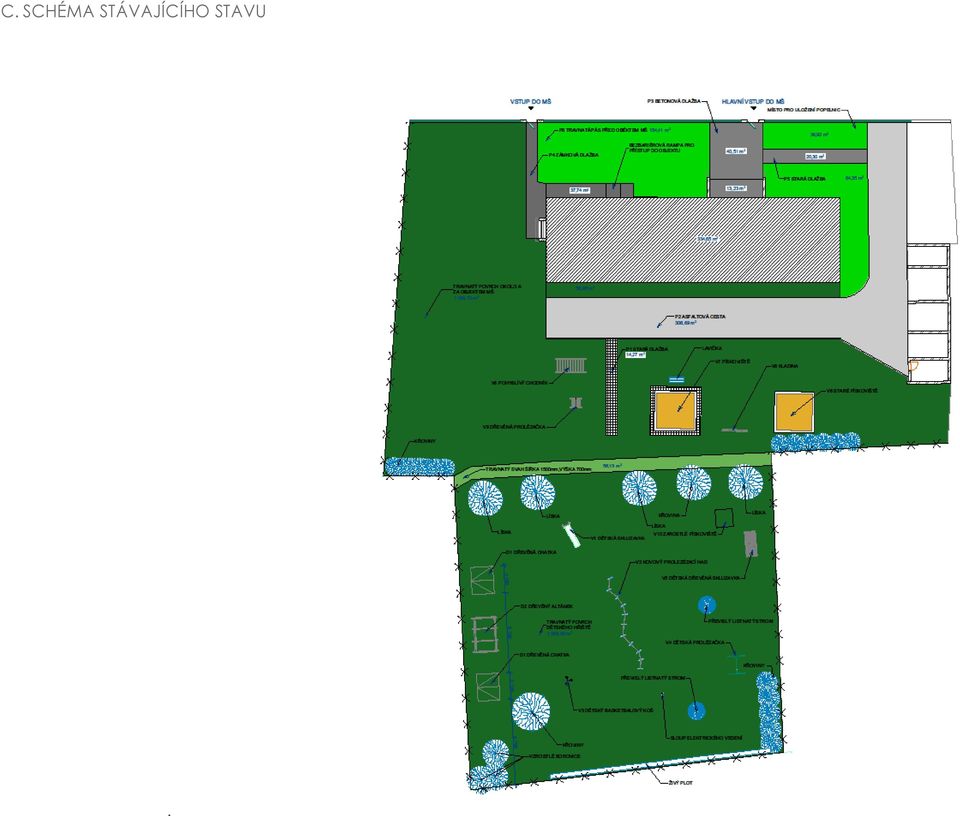

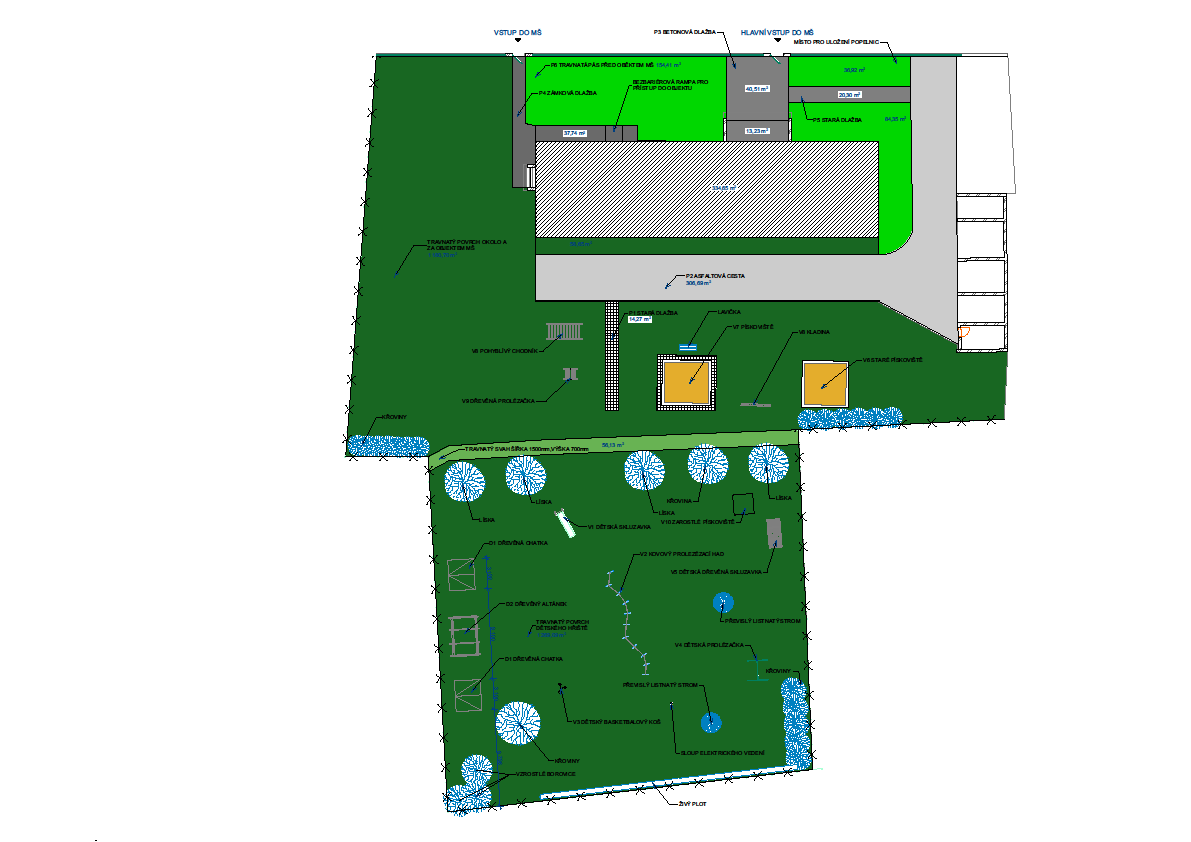

5 C. SCHÉMA STÁVAJÍCÍHO STAVU

6

7 D. TECHNICKÝ POPIS STÁVAJÍCÍHO STAVU pravá strana vedle budovy velmi kazí celkový dojem zahrady, je nevzhledná potřeba něco udělat s celou budovou pro bývalé sklady novější pískoviště zanechat, kolem něj udělat zpevněnou plochu z měkčených PVC desek starší stáv. pískoviště zrušit a předělat na bylinkovou zahrádku a další požadavky dle paní učitelky k dolní části udělat zpevněnou přístupovou plochu, která bude ohraničovat dvě horní průlezky využít potencionálu proměnných úrovní výšek terénu zahrady např. mimoúrovňová skluzavka stáv. zeleň a stromy ponechat v co největší míře příchod středem od školy mezi dvěma keři ponechat jako nyní, zvážit taky jako zpevněný povede k centrální části (velké kryté sezení), kde může také probíhat venkovní výuka i při nepříznivém počasí, tato centrální část bude také výhodná pro polohu sezení paní učitelky, která bude mít dohled nad dětmi kolem dokola možno řešit optické schování betonového sloupu nízkého napětí stávající hájek z borovic ponechat zachovat co nejvíce zeleně a přirozené hrací plochy

8 E. SCHÉMA NOVÉHO STAVU

9

10 F. LEGENDA NOVÉHO STAVU N1 N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 N13 N14 N15 N16 N17 N18 N19 N20 N21 N22 N23 N24 N25 DĚTSKÝ HRAD ALTÁN S POSEZENÍM HMYZÍ DOMEČKY DŘEVĚNÉ KULÁČE NA SEZENÍ BRANKA NA KOPANOU DŘEVĚNÁ HRAZDA HOUPACÍ HNÍZDO ALTÁN S TABULÍ KOVOVÝ PROLEZÉZACÍ HAD (OBROSTLÝ POPÍNACÍ ZELENÍ) DĚTSKÁ SKLUZAVKA OTEVŘENÝ ALTÁN HMATOVÝ CHODNÍČEK (V DŘEVĚNÉM RÁMU) BYLINKOVÉ ZÁHONKY (PRO KAŽDOU TŘÍDU) CHODNÍČEK OKOLO ZÁHONKŮ (KAMÍNKY) SEZENÍ NA DŘEVĚNÝCH KLÁDÁCH PÍSKOVIŠTĚ - STÁVAJÍCÍ DŘEVĚNÝ PRAŽCOVÝ CHODNÍK DVOJHOUPAČKA POHYBLÍVÝ CHODNÍK - oprava PLACÁKOVÁ STEZKA ZELENÝ ODDĚLUJÍCÍ PÁS Z BŘÍZ MODŘÍNY NOVÁ ÚPRAVA POVRCHU BUDOVY + POSUVNÉ KOVOVÉ PLÁTY DĚTSKÝ BASKETBALOVÝ KOŠ DŘEVĚNÁ DĚTSKÁ VĚŽ

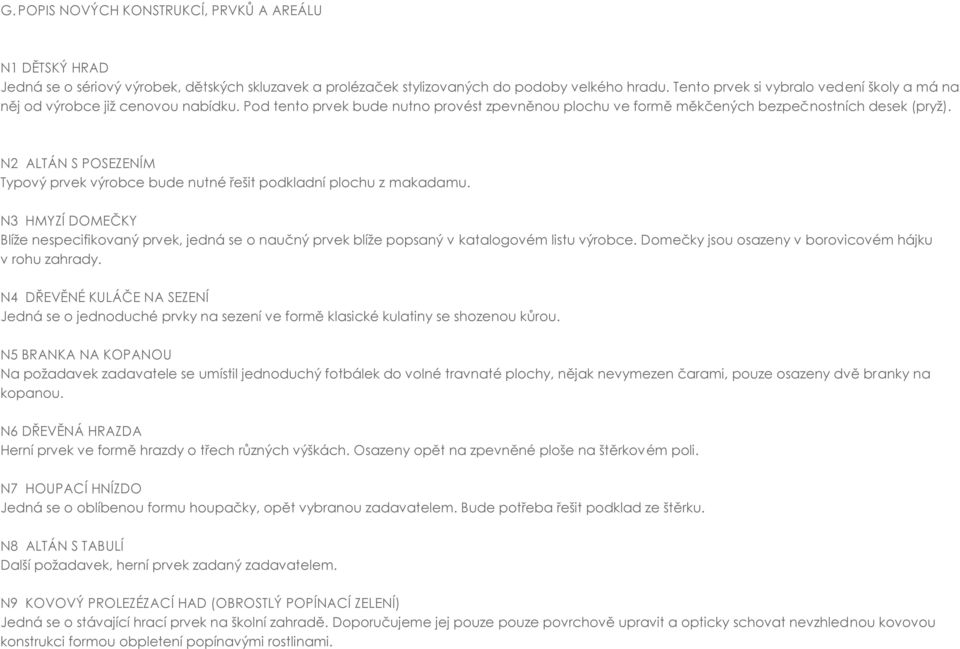

11 G. POPIS NOVÝCH KONSTRUKCÍ, PRVKŮ A AREÁLU N1 DĚTSKÝ HRAD Jedná se o sériový výrobek, dětských skluzavek a prolézaček stylizovaných do podoby velkého hradu. Tento prvek si vybralo vedení školy a má na něj od výrobce již cenovou nabídku. Pod tento prvek bude nutno provést zpevněnou plochu ve formě měkčených bezpečnostních desek (pryž). N2 ALTÁN S POSEZENÍM Typový prvek výrobce bude nutné řešit podkladní plochu z makadamu. N3 HMYZÍ DOMEČKY Blíže nespecifikovaný prvek, jedná se o naučný prvek blíže popsaný v katalogovém listu výrobce. Domečky jsou osazeny v borovicovém hájku v rohu zahrady. N4 DŘEVĚNÉ KULÁČE NA SEZENÍ Jedná se o jednoduché prvky na sezení ve formě klasické kulatiny se shozenou kůrou. N5 BRANKA NA KOPANOU Na požadavek zadavatele se umístil jednoduchý fotbálek do volné travnaté plochy, nějak nevymezen čarami, pouze osazeny dvě branky na kopanou. N6 DŘEVĚNÁ HRAZDA Herní prvek ve formě hrazdy o třech různých výškách. Osazeny opět na zpevněné ploše na štěrkovém poli. N7 HOUPACÍ HNÍZDO Jedná se o oblíbenou formu houpačky, opět vybranou zadavatelem. Bude potřeba řešit podklad ze štěrku. N8 ALTÁN S TABULÍ Další požadavek, herní prvek zadaný zadavatelem. N9 KOVOVÝ PROLEZÉZACÍ HAD (OBROSTLÝ POPÍNACÍ ZELENÍ) Jedná se o stávající hrací prvek na školní zahradě. Doporučujeme jej pouze pouze povrchově upravit a opticky schovat nevzhlednou kovovou konstrukci formou obpletení popínavými rostlinami.

12 N11 OTEVŘENÝ ALTÁN Další požadavek, herní prvek zadaný zadavatelem. Jedná se převážně o zázemí pro učitelé, ze kterého budou mít přehled na celé hřiště a děti. N12 HMATOVÝ CHODNÍČEK (V DŘEVĚNÉM RÁMU) V dnešní době velmi žádaná forma výuky dětí - poznávání přírodních materiálu. N13 BYLINKOVÉ ZÁHONKY (PRO KAŽDOU SKUPINKU) Námi navrhovaná bylinková zahrádka je provedena formou tří samostatných dřevěných truhlíků, obdélníkového rozměru, ve kterých si žáci s učiteli a rodiči budou pěstovat vlastní bylinky a plody. Záměrně je tvar truhlíku obdélníková s výrazně delší jednou stranou úzká, aby mohli děti s obou stran pracovat s učitelem. N14 CHODNÍČEK OKOLO ZÁHONKŮ (KAMÍNKY) Jelikož se bude na záhoncích bude pracovat především v kleče, navrhujeme prostor mezi záhonky provést formou plochy z kamínků. N15 CHOZENÍ NA DŘEVĚNÝCH KLÁDÁCH Jedná se o stávající hrací prvek na zahradě, kterému se říká taky pohyblivý chodník. N16 PÍSKOVIŠTĚ STÁVAJÍCÍ Jedná se pouze o renovaci stávajícího pískoviště na zahradě školky. N17 DŘEVĚNÝ PRAŽCOVÝ CHODNÍK Jako hlavní komunikační a zpevněnou plochou pro přístup na školní zahradu, navrhujeme použít betonové nebo plastové prvky imitující chodník nebo stezka z klád. N18 DVOJHOUPAČKA Jedná se o klasické houpačky na dřevěné konstrukci vybrané opět zadavatelem. N19 POHYBLÍVÝ CHODNÍK Bude jednat pouze o povrchovou úpravu nátěru.

13 N20 PLACÁKOVÁ STEZKA Jedná se o zpevněné plochy mezi jednotlivými průlezkami ve formě jednoduchých placatých kamenů. N21 ZELENÝ ODDĚLUJÍCÍ PÁS Z BŘÍZ Odděluje stávající asfaltovou plochu od zahrady. N22 MODŘÍNY Jedná se o požadavek školy na doplnění a ozelenění plochy před mateřskou školou. N23 NOVÁ ÚPRAVA POVRCHU BUDOVY + POSUVNÉ KOVOVÉ PLÁTY Jedná se o starou budovu na zahradní itinerář, na původní skladování uhlí, která vypadá nevzhledně, proto jsme provedli opláštění povrchů a uzavření přední částí vrat viz 3D vizualizace. N24 DĚTSKÝ BASKETBALOVÝ KOŠ Stávající hrací prvek na zahradě. N25 DŘEVĚNÁ DĚTSKÁ VĚŽ Stávající hrací prvek na zahradě. N26 SKLUZAVKY A ROURY V TERÉNNÍCH NEROVNOSTECH Ze sejmuté ornice ze všech překážek provedeme uměle vytvořenou terénní nerovnost propletenou plastovými rourami a skluzavkami. V dnešní době často navrhovaná a oblíbená forma hry. Z důvodu bezpečnosti budou používané průměry a délky potrubí v rámci bezpečnostních norem, jedná se o velmi atraktivní a hodnotnou hrací plochu na zahradě, která opticky rozbije rovinnost a jednotvárnost hřiště. N27 RENOVACE PERGOLY S TABULAMI Stávající pergola bude ošetřena novým povrchovým nátěrem a doplněna o venkovní kreslící tabule, kde můžou děti kreslit křídami.

14 H. 3D VIZUALIZACE

15 I. UKÁZKA VZORŮ REALIZACÍ Ukázka naučných prvků stopy lesních zvířat

16 Popínavé rostliny jako tunel. Přírodní stezka z kamenů. Provazové průlezky.

17 Vytvoření umělých terénních nerovností na hřišti. Skluzavka do terénu.

18 Hmatový chodníček. Venkovní plochy na kreslení tabule.

19 Školní zahrádka.

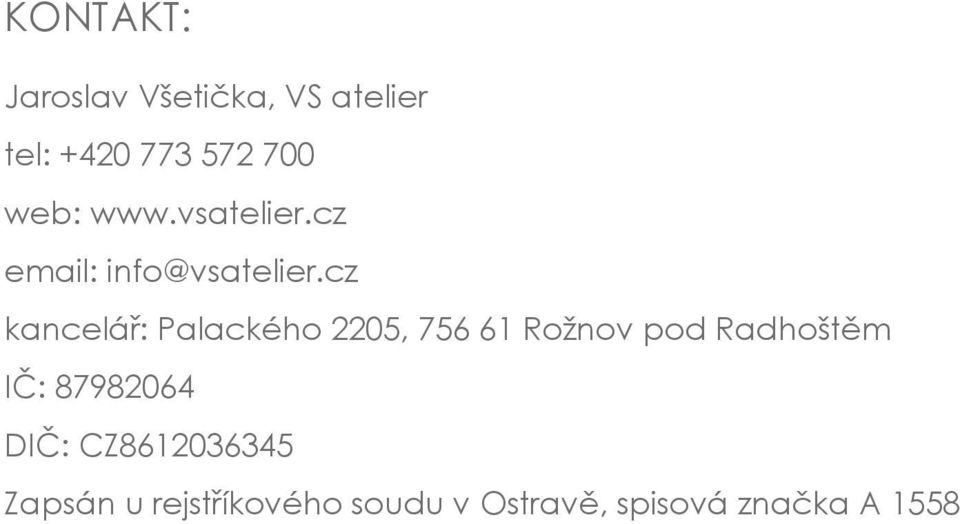

20 KONTAKT: Jaroslav Všetička, VS atelier tel: web: kancelář: Palackého 2205, Rožnov pod Radhoštěm IČ: DIČ: CZ Zapsán u rejstříkového soudu v Ostravě, spisová značka A 1558
