F TECHNICKÁ ZPRÁVA. Obsah : Technická zpráva - Architektonické a stavebně technické řešení 1/4

Transkript

1

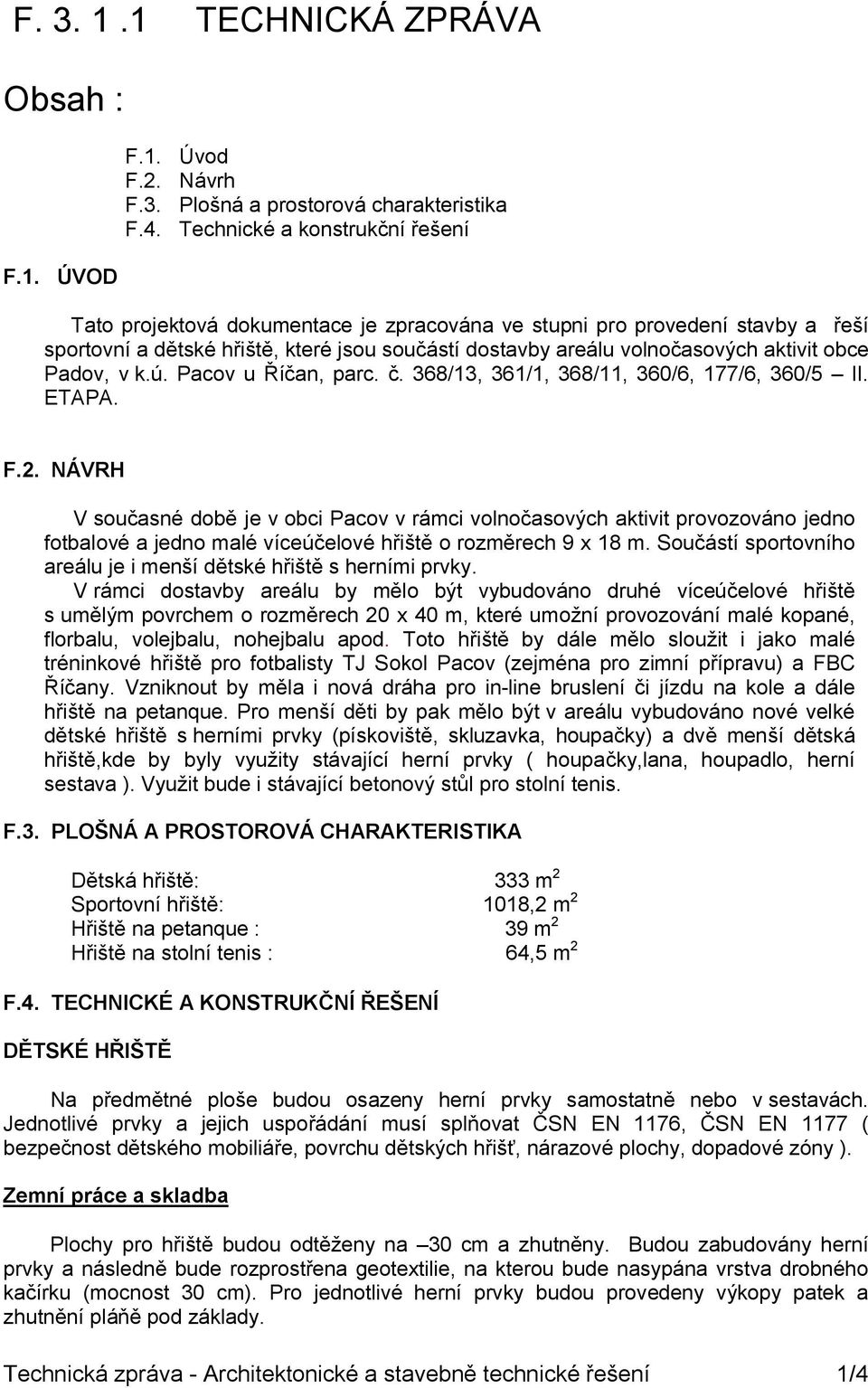

2 F TECHNICKÁ ZPRÁVA Obsah : F.1. ÚVOD F.1. Úvod F.2. Návrh F.3. Plošná a prostorová charakteristika F.4. Technické a konstrukční řešení Tato projektová dokumentace je zpracována ve stupni pro provedení stavby a řeší sportovní a dětské hřiště, které jsou součástí dostavby areálu volnočasových aktivit obce Padov, v k.ú. Pacov u Říčan, parc. č. 368/13, 361/1, 368/11, 360/6, 177/6, 360/5 II. ETAPA. F.2. NÁVRH V současné době je v obci Pacov v rámci volnočasových aktivit provozováno jedno fotbalové a jedno malé víceúčelové hřiště o rozměrech 9 x 18 m. Součástí sportovního areálu je i menší dětské hřiště s herními prvky. V rámci dostavby areálu by mělo být vybudováno druhé víceúčelové hřiště s umělým povrchem o rozměrech 20 x 40 m, které umožní provozování malé kopané, florbalu, volejbalu, nohejbalu apod. Toto hřiště by dále mělo sloužit i jako malé tréninkové hřiště pro fotbalisty TJ Sokol Pacov (zejména pro zimní přípravu) a FBC Říčany. Vzniknout by měla i nová dráha pro in-line bruslení či jízdu na kole a dále hřiště na petanque. Pro menší děti by pak mělo být v areálu vybudováno nové velké dětské hřiště s herními prvky (pískoviště, skluzavka, houpačky) a dvě menší dětská hřiště,kde by byly využity stávající herní prvky ( houpačky,lana, houpadlo, herní sestava ). Využit bude i stávající betonový stůl pro stolní tenis. F.3. PLOŠNÁ A PROSTOROVÁ CHARAKTERISTIKA Dětská hřiště: 333 m 2 Sportovní hřiště: 1018,2 m 2 Hřiště na petanque : 39 m 2 Hřiště na stolní tenis : 64,5 m 2 F.4. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ DĚTSKÉ HŘIŠTĚ Na předmětné ploše budou osazeny herní prvky samostatně nebo v sestavách. Jednotlivé prvky a jejich uspořádání musí splňovat ČSN EN 1176, ČSN EN 1177 ( bezpečnost dětského mobiliáře, povrchu dětských hřišť, nárazové plochy, dopadové zóny ). Zemní práce a skladba Plochy pro hřiště budou odtěženy na 30 cm a zhutněny. Budou zabudovány herní prvky a následně bude rozprostřena geotextilie, na kterou bude nasypána vrstva drobného kačírku (mocnost 30 cm). Pro jednotlivé herní prvky budou provedeny výkopy patek a zhutnění pláňě pod základy. Technická zpráva - Architektonické a stavebně technické řešení 1/4

3 Povrch dětského hřiště Celá plocha bude vysypána vrstvou drobného kačírku, takže ochranné zóny kolem herních prvků jsou opatřeny vhodným povrchem. Kolem kačírku bude navržen betonový obrubník 250x50x500(1000)mm. Výpis jednotlivých prvků 1. Herní sestava 1x 2. Kolébačka 1x 3. Houpačka 1x 4. Kuželník 1x Podrobný popis jednotlivých prvků viz. výkres 05 Výpis prvků.všechny herní prvky jsou z akátového a dubového broušeného dřeva. Vnitřní a povrchová úprava je opatřena nezávadnými přípravky. Ostatní vybavení areálu : Součástí návrhu sportovního a dětského hřiště je i návrh potřebného mobiliáře v areálu. Jedná se o : 5. Stojan na kola 1x 6. Lavičky 10x 7. Koš na odpadky 4x 8. Vývod na užitkovou vodu 1x Podrobný popis jednotlivých prvků viz. výkres 05 Výpis prvků. SPORTOVNÍ HŘIŠTĚ HŘIŠTĚ S UMĚLÝM POVRCHEM Sportovní hřiště s umělým povrchem má rozměry 40x20 m a mělo by sloužit pro malou kopanou, pro nohejbal,volejbal, florbal a košíkovou. Zemní práce Přes území,kde je navržené sportovní hřiště prochází přepad z rybníka. Ten bude z důvodu realizace hřiště zatrubněn a terén v místě sportovního hřiště bude dorovnán na 0,250 = 346,75 ( od +0,000 = 347,0 ). V severní části hřiště bude navržena opěrná stěna. Povrch a skladba Skladba : Sportovní hřiště by mělo být multisportovní,proto je navržen polypropylénový povrch. - polypropylénové kazety s minerálními přísadami tl. 15,5 mm - asfaltový koberec drenážní jemnozrnný tl. 40 mm - asfaltový koberec otevřený hrubozrnný tl. 50 mm Technická zpráva - Architektonické a stavebně technické řešení 2/4

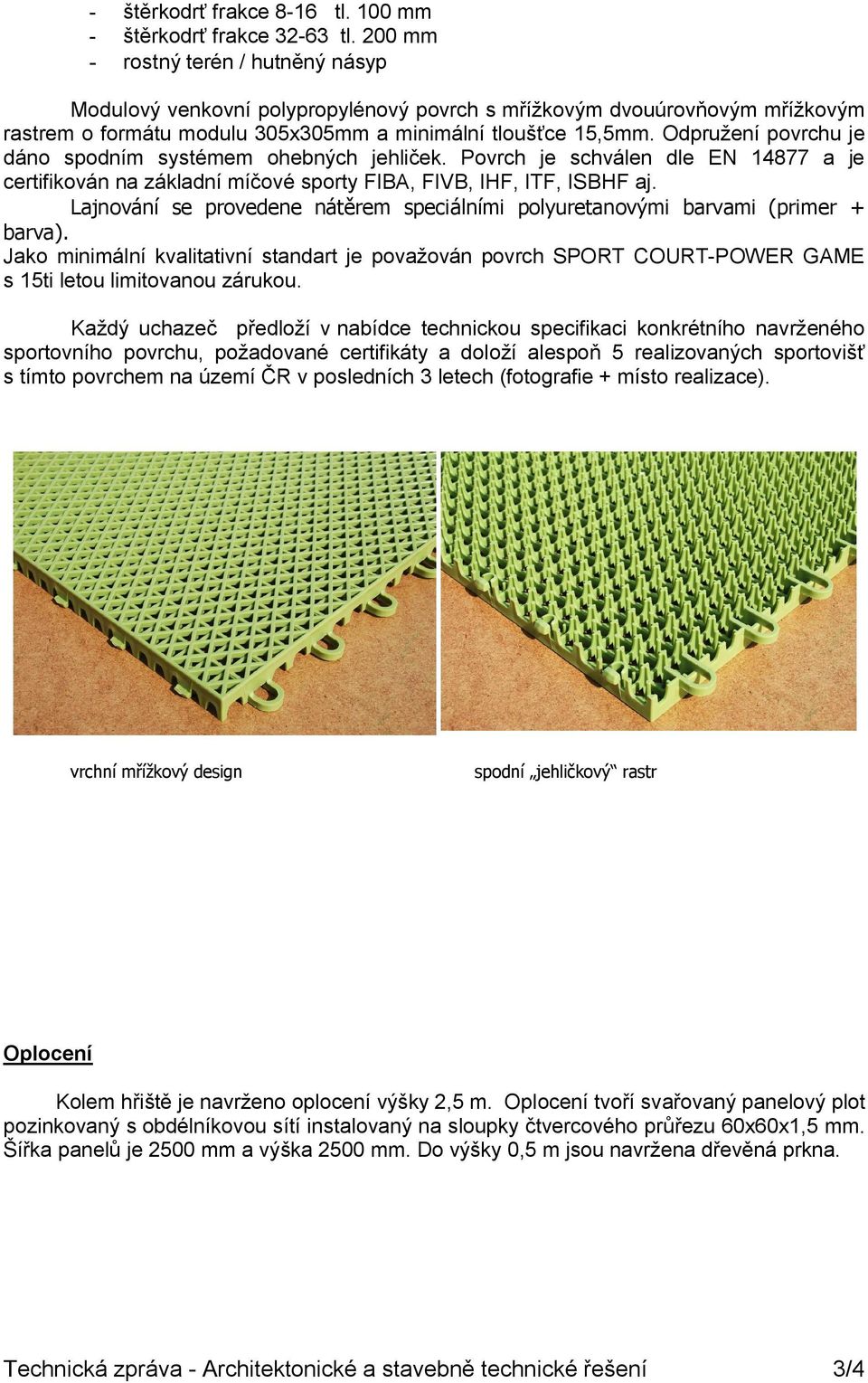

4 - štěrkodrť frakce 8-16 tl. 100 mm - štěrkodrť frakce tl. 200 mm - rostný terén / hutněný násyp Modulový venkovní polypropylénový povrch s mřížkovým dvouúrovňovým mřížkovým rastrem o formátu modulu 305x305mm a minimální tloušťce 15,5mm. Odpružení povrchu je dáno spodním systémem ohebných jehliček. Povrch je schválen dle EN a je certifikován na základní míčové sporty FIBA, FIVB, IHF, ITF, ISBHF aj. Lajnování se provedene nátěrem speciálními polyuretanovými barvami (primer + barva). Jako minimální kvalitativní standart je považován povrch SPORT COURT-POWER GAME s 15ti letou limitovanou zárukou. Každý uchazeč předloží v nabídce technickou specifikaci konkrétního navrženého sportovního povrchu, požadované certifikáty a doloží alespoň 5 realizovaných sportovišť s tímto povrchem na území ČR v posledních 3 letech (fotografie + místo realizace). vrchní mřížkový design spodní jehličkový rastr Oplocení Kolem hřiště je navrženo oplocení výšky 2,5 m. Oplocení tvoří svařovaný panelový plot pozinkovaný s obdélníkovou sítí instalovaný na sloupky čtvercového průřezu 60x60x1,5 mm. Šířka panelů je 2500 mm a výška 2500 mm. Do výšky 0,5 m jsou navržena dřevěná prkna. Technická zpráva - Architektonické a stavebně technické řešení 3/4

5 Odvodnění Ve skladbě sportovního hřiště je navržen drenážní odvodňovací systém. Skládá se z několika menších drenážních trubek,které jsou svedeny do dvou větších drenážních potrubích ( DN 150 ) vedoucích po podélných stranách hřiště. Dešťové vody jsou následně svedeny do navržených vsaků umístěných na řešeném území areálu. Menší drenážní trubky DN 100 jsou v rozteči 4m a vedou v příčném směru. Vybavení sportovního hřiště viz. SO.14 Vybavení hřišť HŘIŠTĚ NA PETANQUE Hřiště je umístěné vedle objektu SO.01 Klubovna a má rozměry 3x13 m. Povrch tvoří vrstva drobného kačírku. Vybavení pro hru se skládá z kovové koule o průměru mm a malá dřevěné kuličky. STOLNÍ TENIS Stávající betonový stůl je demontován a přemístěn na navržené místo. Technická zpráva - Architektonické a stavebně technické řešení 4/4
