TERMOČLÁNKY S KOVOVOU JÍMKOU 14mm

Transkript

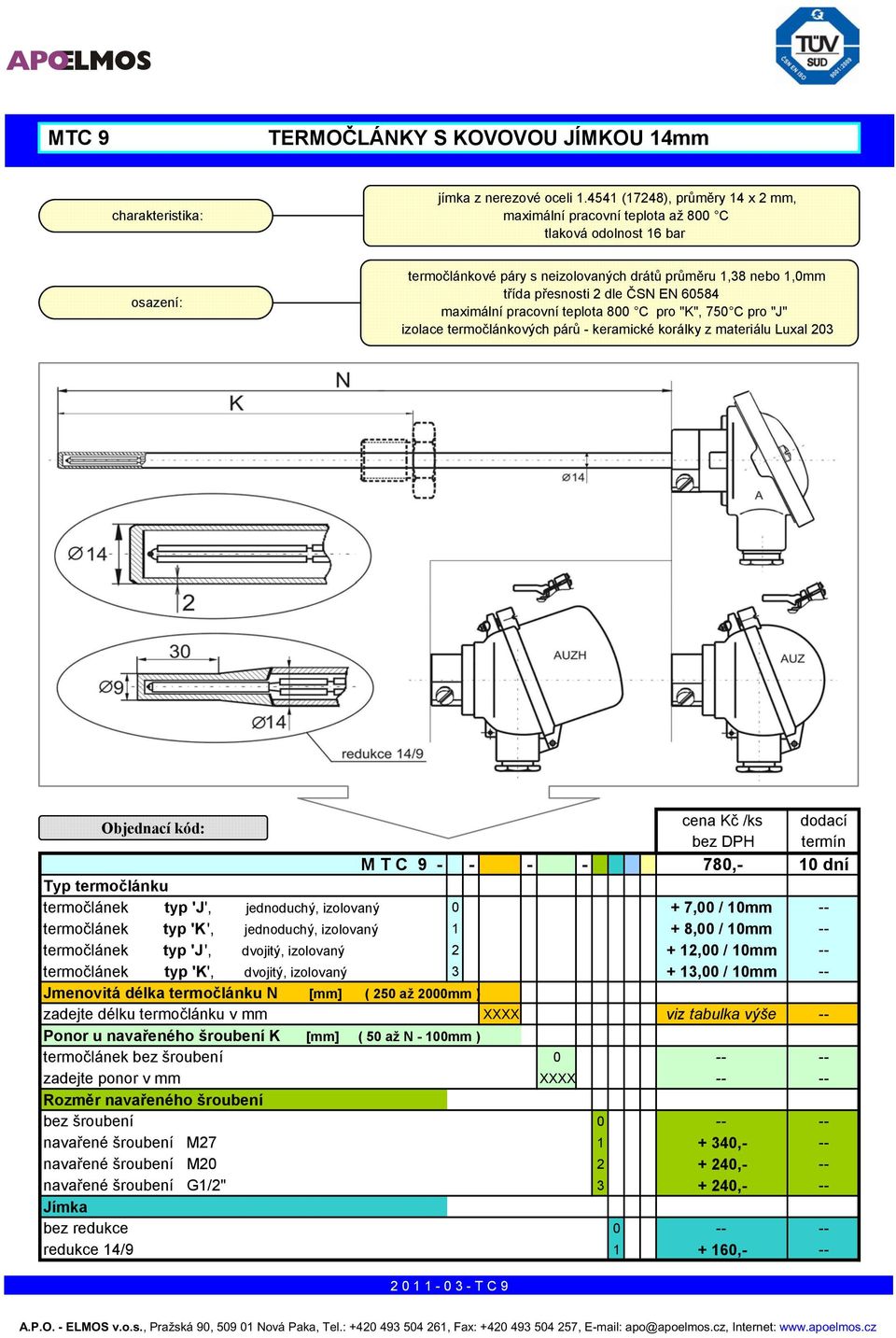

1 MTC 9 TERMOČLÁNKY S KOVOVOU JÍMKOU 14mm charakteristika: jímka z nerezové oceli (17248), průměry 14 x 2 mm, maximální pracovní teplota až 800 C tlaková odolnost 16 bar osazení: termočlánkové páry s neizolovaných drátů průměru 1,38 nebo 1,0mm třída přesnosti 2 dle ČSN EN maximální pracovní teplota 800 C pro "K", 750 C pro "J" izolace termočlánkových párů - keramické korálky z materiálu Luxal 203 Objednací kód: M T C ,- 10 dní Typ termočlánku termočlánek typ 'J', jednoduchý, izolovaný 0 + 7,00 / 10mm -- termočlánek typ 'K', jednoduchý, izolovaný 1 + 8,00 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný ,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný ,00 / 10mm -- Jmenovitá délka termočlánku N [mm] ( 250 až 2000mm ) zadejte délku termočlánku v mm XXXX viz tabulka výše -- Ponor u navařeného šroubení K [mm] ( 50 až N - 100mm ) termočlánek bez šroubení zadejte ponor v mm XXXX Rozměr navařeného šroubení bez šroubení navařené šroubení M ,- -- navařené šroubení M ,- -- navařené šroubení G1/2" ,- -- Jímka bez redukce redukce 14/ , T C 9

2 MTC 9 TERMOČLÁNKY S KOVOVOU JÍMKOU 14mm Objednací kód - pokračování: M T C dní Provedení hlavice termočlánku typ A hliníková, ploché víčko na dva šrouby typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, plomb. šroub ,- -- typ AUZH hliníková, se zvýšeným odklopným víčkem pro převodník, klips ,- -- typ AUZ hliníková, kulová s odklopným víčkem, plombovací šroub ,- -- typ AUZ hliníková, kulová s odklopným víčkem, klips ,- -- Převodníky ve vysokém víčku hlavice série AUZH žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) dodací lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC DTC9 upevňovací příruby pro snímače teploty PR posuvná šroubení návarky PS NV neizolované termočlánkové dráty TCD kalibrace snímačů teploty KS náhradní díly série MTC C-9-ND T C 9

3 MTC 9V TERMOČLÁNKY S KOVOVOU JÍMKOU 14mm A MĚŘÍCÍ VLOŽKOU charakteristika: jímka z nerezové oceli (17248), průměry 14 x 2 mm, maximální pracovní teplota až 800 C tlaková odolnost 16 bar osazení: měřící vložka z plášťového termočlánku průměr 4,5 nebo 6 mm, termočlánek "J", "K" nebo "N", plášť Inconel 600 ("K", "N") a ( ) ("J"), třída přesnosti 2 nebo 1 dle ČSN EN 60584, hlavice z hliníkové slitiny. Objednací kód: M T C 9 V ,- 12 dní Typ termočlánku s měřící vložkou o průměru 4,5mm termočlánek typ 'K', jednoduchý, izolovaný 0 + 7,00 / 10mm -- termočlánek typ 'J', jednoduchý, izolovaný 1 + 6,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný 2 + 7,00 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný 3 + 6,00 / 10mm -- termočlánek typ 'N', jednoduchý, izolovaný 4 + 8,00 / 10mm -- s měřící vložkou o průměru 6,0mm termočlánek typ 'K', jednoduchý, izolovaný 5 + 8,00 / 10mm -- termočlánek typ 'J', jednoduchý, izolovaný 6 + 7,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný 7 + 8,50 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný 8 + 7,50 / 10mm -- termočlánek typ 'N', jednoduchý, izolovaný 9 + 9,00 / 10mm -- Třída přesnosti třída přesnosti třída přesnosti ,- D Jmenovitá délka termočlánku N [mm] ( 250 až 2000mm ) zadejte délku termočlánku v mm XXXX viz tabulka výše -- Ponor u navařeného šroubení K [mm] ( 50 až N - 100mm ) termočlánek bez šroubení zadejte ponor v mm XXXX T C 9 V

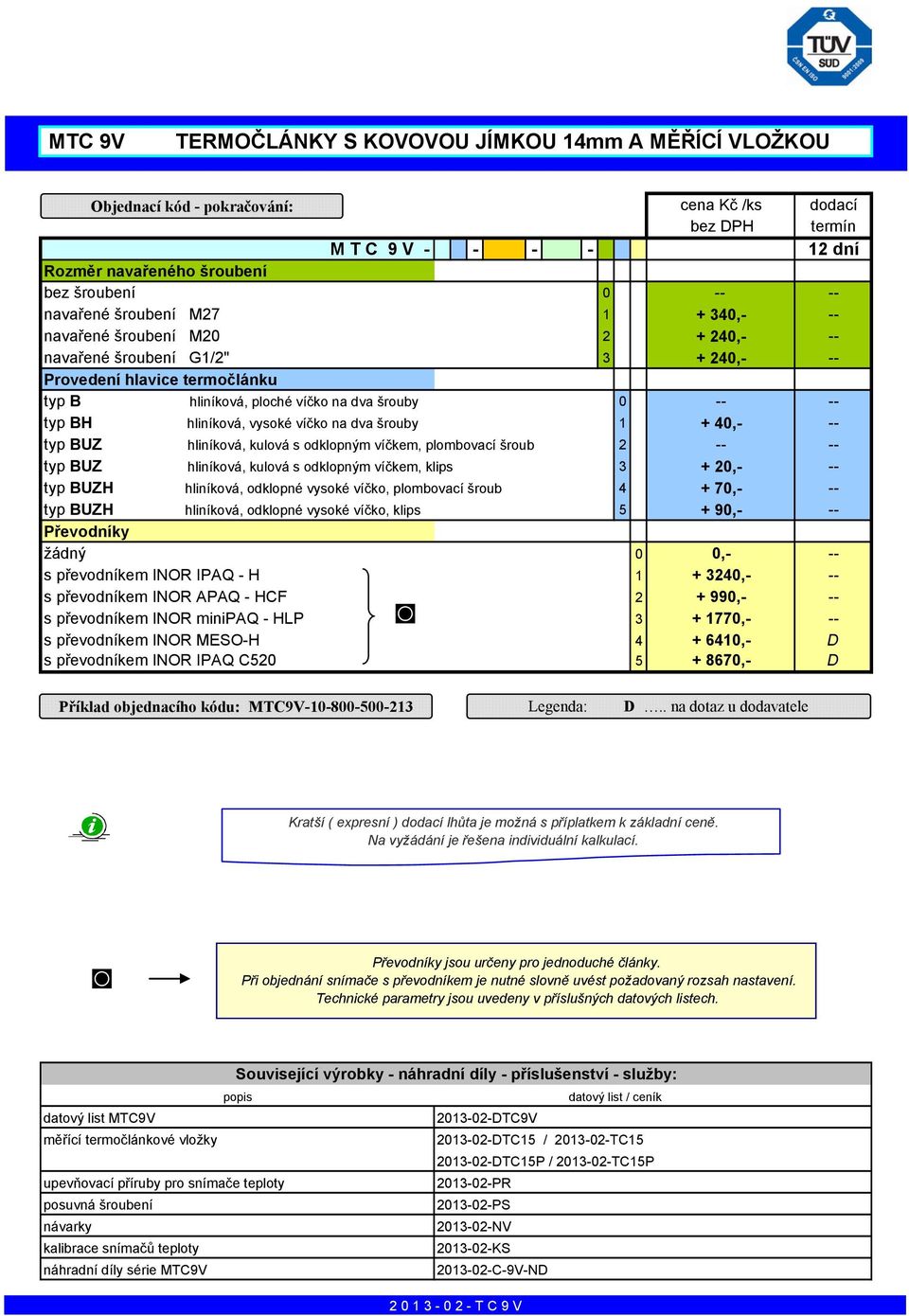

4 MTC 9V TERMOČLÁNKY S KOVOVOU JÍMKOU 14mm A MĚŘÍCÍ VLOŽKOU Objednací kód - pokračování: M T C 9 V dní Rozměr navařeného šroubení bez šroubení navařené šroubení M ,- -- navařené šroubení M ,- -- navařené šroubení G1/2" ,- -- Provedení hlavice termočlánku typ B hliníková, ploché víčko na dva šrouby typ BH hliníková, vysoké víčko na dva šrouby ,- -- typ BUZ hliníková, kulová s odklopným víčkem, plombovací šroub typ BUZ hliníková, kulová s odklopným víčkem, klips ,- -- typ BUZH hliníková, odklopné vysoké víčko, plombovací šroub ,- -- typ BUZH hliníková, odklopné vysoké víčko, klips ,- -- Převodníky žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC9V Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) dodací lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC9V DTC9V měřící termočlánkové vložky DTC15 / TC DTC15P / TC15P upevňovací příruby pro snímače teploty PR posuvná šroubení návarky PS NV kalibrace snímačů teploty KS náhradní díly série MTC9V C-9V-ND T C 9 V

5 MTC 9VR TERMOČLÁNKY S REDUKOVANOU KOVOVOU JÍMKOU 14mm A MĚŘÍCÍ VLOŽKOU charakteristika: jímka z nerezové oceli (17248), průměry 14 x 2 mm, měřící konec redukován na 6.0 mm pro rychlou odezvu snímače maximální pracovní teplota až 800 C tlaková odolnost 16 bar osazení: měřící vložka z plášťového termočlánku průměr 3.0 mm, termočlánek "J", "K" nebo "N", plášť Inconel 600 ("K", "N") a ( ) ("J"), třída přesnosti 2 nebo 1 dle ČSN EN 60584, hlavice z hliníkové slitiny. Objednací kód: M T C 9 V R ,- 12 dní Typ termočlánku s měřící vložkou o průměru 3,0mm termočlánek typ 'K', jednoduchý, izolovaný 0 + 6,00 / 10mm -- termočlánek typ 'J', jednoduchý, izolovaný 1 + 6,00 / 10mm -- termočlánek typ 'K', dvojitý, izolovaný 2 + 6,50 / 10mm -- termočlánek typ 'J', dvojitý, izolovaný 3 + 6,00 / 10mm -- termočlánek typ 'N', jednoduchý, izolovaný 4 + 6,00 / 10mm -- Třída přesnosti třída přesnosti třída přesnosti ,- D Jmenovitá délka termočlánku N [mm] ( 250 až 2000mm ) zadejte délku termočlánku v mm XXXX viz tabulka výše -- Ponor u navařeného šroubení K [mm] ( 50 až N - 100mm ) termočlánek bez šroubení zadejte ponor v mm XXXX T C 9 V R

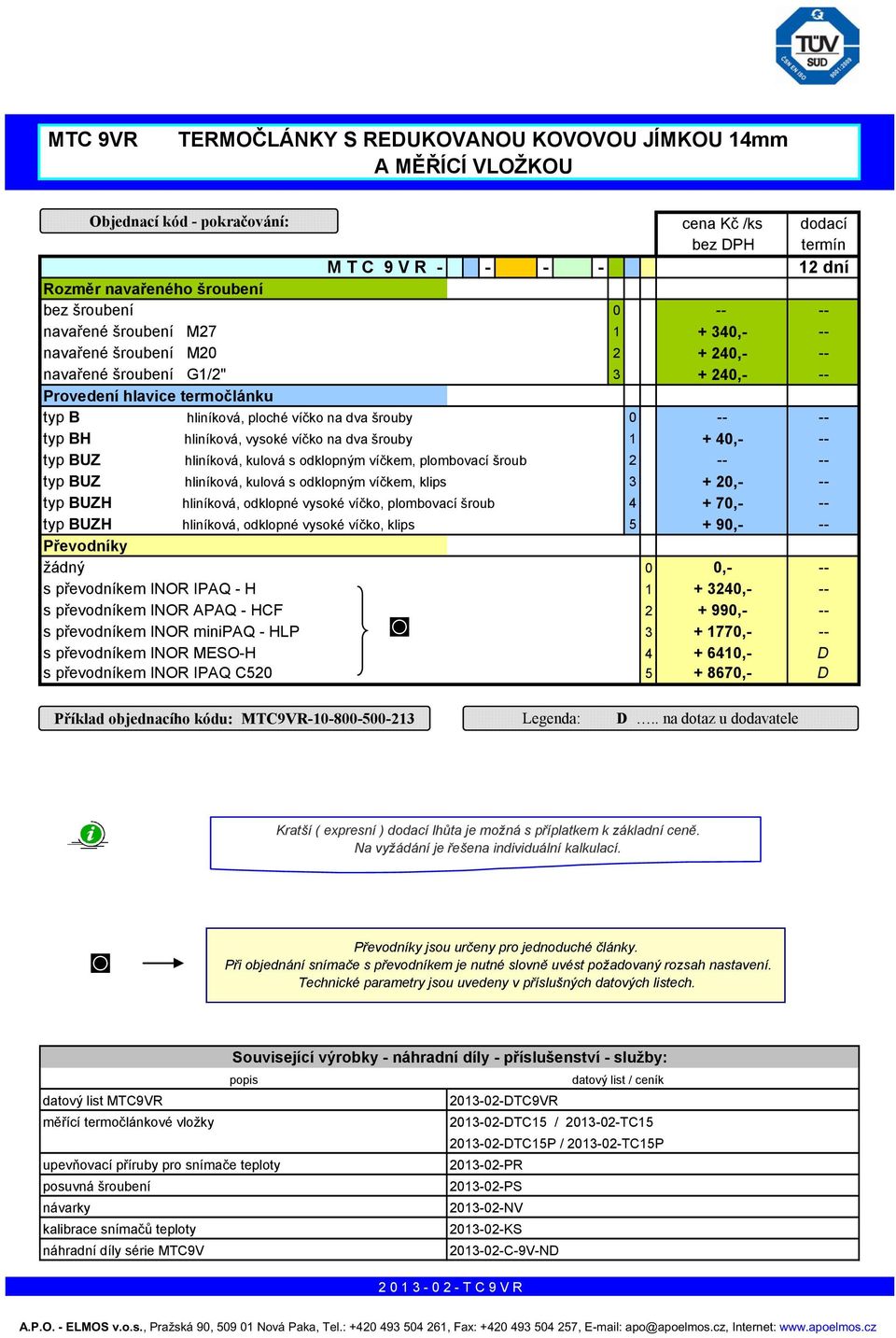

6 MTC 9VR TERMOČLÁNKY S REDUKOVANOU KOVOVOU JÍMKOU 14mm A MĚŘÍCÍ VLOŽKOU Objednací kód - pokračování: M T C 9 V R dní Rozměr navařeného šroubení bez šroubení navařené šroubení M ,- -- navařené šroubení M ,- -- navařené šroubení G1/2" ,- -- Provedení hlavice termočlánku typ B hliníková, ploché víčko na dva šrouby typ BH hliníková, vysoké víčko na dva šrouby ,- -- typ BUZ hliníková, kulová s odklopným víčkem, plombovací šroub typ BUZ hliníková, kulová s odklopným víčkem, klips ,- -- typ BUZH hliníková, odklopné vysoké víčko, plombovací šroub ,- -- typ BUZH hliníková, odklopné vysoké víčko, klips ,- -- Převodníky žádný 0 0,- -- s převodníkem INOR IPAQ - H ,- -- s převodníkem INOR APAQ - HCF ,- -- s převodníkem INOR minipaq - HLP ,- -- s převodníkem INOR MESO-H ,- D s převodníkem INOR IPAQ C ,- D Příklad objednacího kódu: MTC9VR Legenda: D.. na dotaz u dodavatele Kratší ( expresní ) dodací lhůta je možná s příplatkem k základní ceně. Na vyžádání je řešena individuální kalkulací. Převodníky jsou určeny pro jednoduché články. Při objednání snímače s převodníkem je nutné slovně uvést požadovaný rozsah nastavení. Technické parametry jsou uvedeny v příslušných datových listech. Související výrobky - náhradní díly - příslušenství - služby: popis datový list / ceník datový list MTC9VR DTC9VR měřící termočlánkové vložky DTC15 / TC DTC15P / TC15P upevňovací příruby pro snímače teploty PR posuvná šroubení návarky PS NV kalibrace snímačů teploty KS náhradní díly série MTC9V C-9V-ND T C 9 V R
