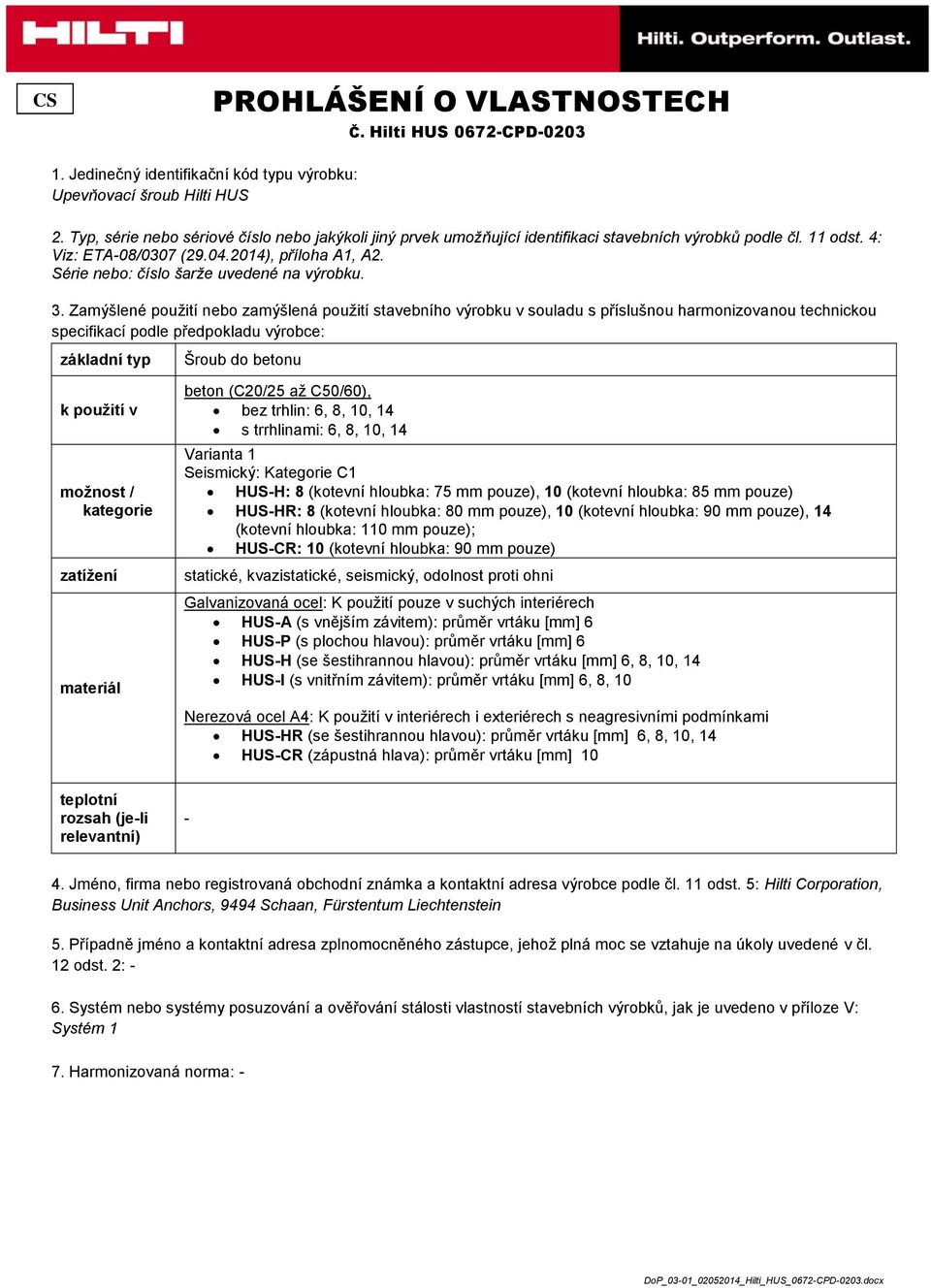

1 CS PROHLÁŠENÍ O VLASTNOSTECH Č. Hilti HUS 0672-CPD Jedinečný identifikační kód typu výrobku: Upevňovací šroub Hilti HUS 2. Typ, série nebo sériové číslo nebo jakýkoli jiný prvek umožňující identifikaci stavebních výrobků podle čl. 11 odst. 4: Viz: ETA-08/0307 ( ), příloha A1, A2. Série nebo: číslo šarže uvedené na výrobku. 3. Zamýšlené použití nebo zamýšlená použití stavebního výrobku v souladu s příslušnou harmonizovanou technickou specifikací podle předpokladu výrobce: základní typ Šroub do betonu k použití v možnost / kategorie zatížení materiál teplotní rozsah (je-li relevantní) beton (C20/25 až C50/60), bez trhlin: 6, 8, 10, 14 s trrhlinami: 6, 8, 10, 14 Varianta 1 Seismický: Kategorie C1 HUS-H: 8 (kotevní hloubka: 75 mm pouze), 10 (kotevní hloubka: 85 mm pouze) HUS-HR: 8 (kotevní hloubka: 80 mm pouze), 10 (kotevní hloubka: 90 mm pouze), 14 (kotevní hloubka: 110 mm pouze); HUS-CR: 10 (kotevní hloubka: 90 mm pouze) statické, kvazistatické, seismický, odolnost proti ohni Galvanizovaná ocel: K použití pouze v suchých interiérech HUS-A (s vnějším závitem): průměr vrtáku [mm] 6 HUS-P (s plochou hlavou): průměr vrtáku [mm] 6 HUS-H (se šestihrannou hlavou): průměr vrtáku [mm] 6, 8, 10, 14 HUS-I (s vnitřním závitem): průměr vrtáku [mm] 6, 8, 10 Nerezová ocel A4: K použití v interiérech i exteriérech s neagresivními podmínkami HUS-HR (se šestihrannou hlavou): průměr vrtáku [mm] 6, 8, 10, 14 HUS-CR (zápustná hlava): průměr vrtáku [mm] Jméno, firma nebo registrovaná obchodní známka a kontaktní adresa výrobce podle čl. 11 odst. 5: Hilti Corporation,, 9494 Schaan, Fürstentum Liechtenstein 5. Případně jméno a kontaktní adresa zplnomocněného zástupce, jehož plná moc se vztahuje na úkoly uvedené v čl. 12 odst. 2: - 6. Systém nebo systémy posuzování a ověřování stálosti vlastností stavebních výrobků, jak je uvedeno v příloze V: Systém 1 7. Harmonizovaná norma: - DoP_03-01_ _Hilti_HUS_0672-CPD-0203.docx

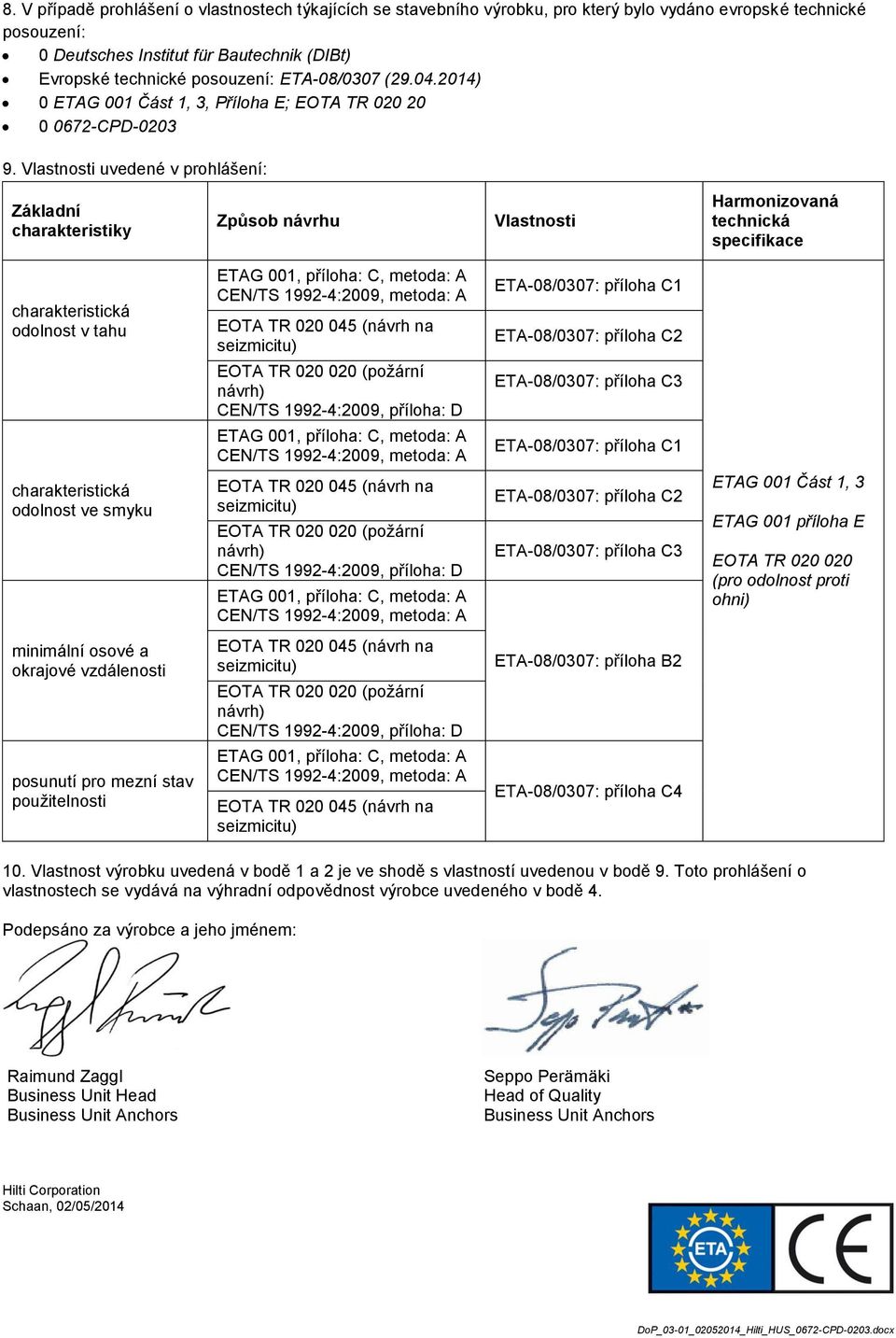

2 8. V případě prohlášení o vlastnostech týkajících se stavebního výrobku, pro který bylo vydáno evropské technické posouzení: 0 Deutsches Institut für Bautechnik (DIBt) Evropské technické posouzení: ETA-08/0307 ( ) 0 ETAG 001 Část 1, 3, Příloha E; EOTA TR CPD Vlastnosti uvedené v prohlášení: Základní charakteristiky Způsob návrhu Vlastnosti Harmonizovaná technická specifikace charakteristická odolnost v tahu charakteristická odolnost ve smyku CEN/TS :2009, příloha: D CEN/TS :2009, příloha: D ETA-08/0307: příloha C1 ETA-08/0307: příloha C2 ETA-08/0307: příloha C3 ETA-08/0307: příloha C1 ETA-08/0307: příloha C2 ETA-08/0307: příloha C3 ETAG 001 Část 1, 3 ETAG 001 příloha E EOTA TR (pro odolnost proti ohni) minimální osové a okrajové vzdálenosti posunutí pro mezní stav použitelnosti CEN/TS :2009, příloha: D ETA-08/0307: příloha B2 ETA-08/0307: příloha C4 10. Vlastnost výrobku uvedená v bodě 1 a 2 je ve shodě s vlastností uvedenou v bodě 9. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce uvedeného v bodě 4. Podepsáno za výrobce a jeho jménem: Raimund Zaggl Business Unit Head Seppo Perämäki Head of Quality Hilti Corporation Schaan, 02/05/2014 DoP_03-01_ _Hilti_HUS_0672-CPD-0203.docx

3

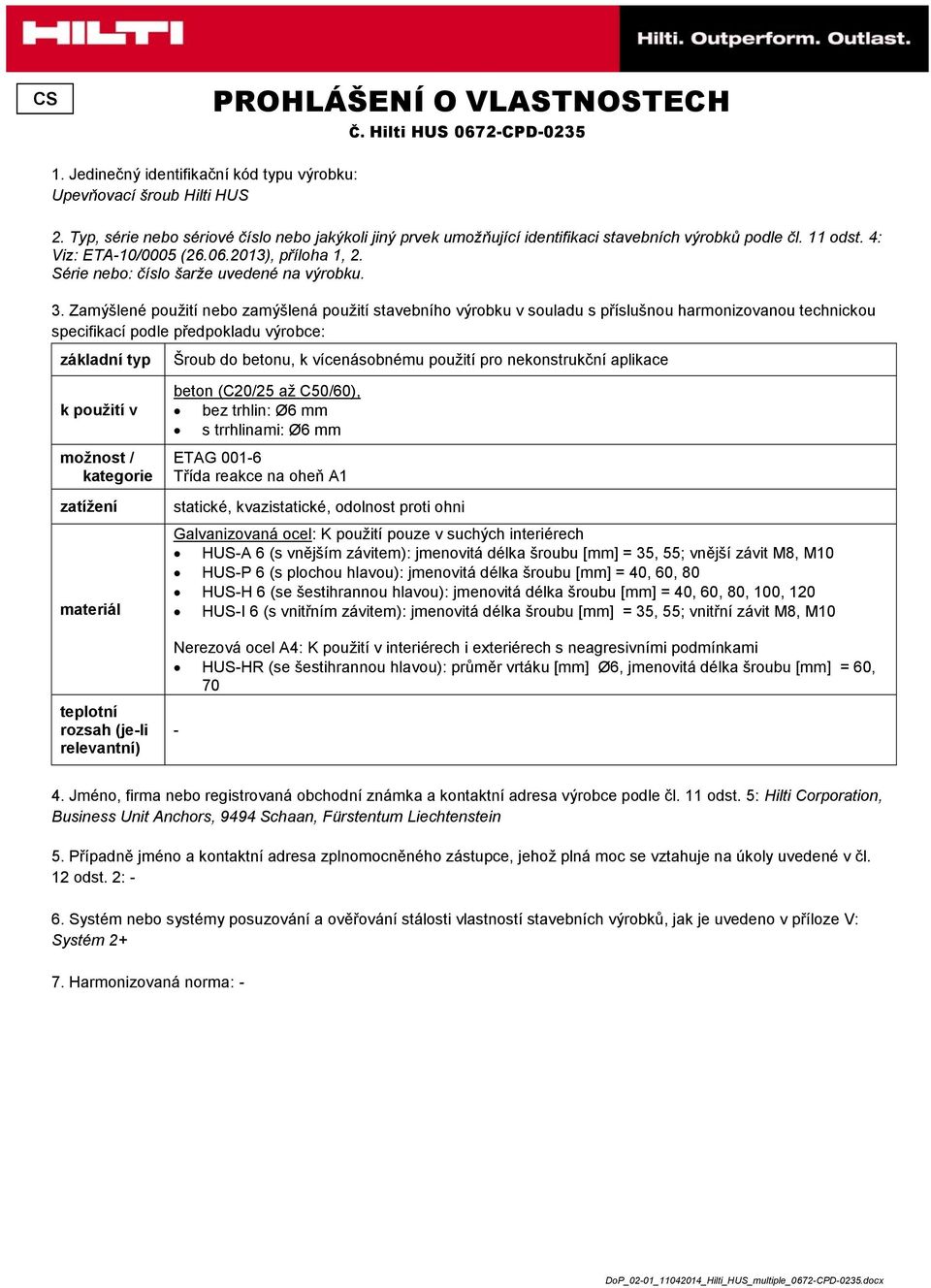

4 CS PROHLÁŠENÍ O VLASTNOSTECH Č. Hilti HUS 0672-CPD Jedinečný identifikační kód typu výrobku: Upevňovací šroub Hilti HUS 2. Typ, série nebo sériové číslo nebo jakýkoli jiný prvek umožňující identifikaci stavebních výrobků podle čl. 11 odst. 4: Viz: ETA-10/0005 ( ), příloha 1, 2. Série nebo: číslo šarže uvedené na výrobku. 3. Zamýšlené použití nebo zamýšlená použití stavebního výrobku v souladu s příslušnou harmonizovanou technickou specifikací podle předpokladu výrobce: základní typ Šroub do betonu, k vícenásobnému použití pro nekonstrukční aplikace k použití v možnost / kategorie zatížení materiál teplotní rozsah (je-li relevantní) beton (C20/25 až C50/60), bez trhlin: Ø6 mm s trrhlinami: Ø6 mm ETAG Třída reakce na oheň A1 statické, kvazistatické, odolnost proti ohni Galvanizovaná ocel: K použití pouze v suchých interiérech HUS-A 6 (s vnějším závitem): jmenovitá délka šroubu [mm] = 35, 55; vnější závit M8, M10 HUS-P 6 (s plochou hlavou): jmenovitá délka šroubu [mm] = 40, 60, 80 HUS-H 6 (se šestihrannou hlavou): jmenovitá délka šroubu [mm] = 40, 60, 80, 100, 120 HUS-I 6 (s vnitřním závitem): jmenovitá délka šroubu [mm] = 35, 55; vnitřní závit M8, M10 Nerezová ocel A4: K použití v interiérech i exteriérech s neagresivními podmínkami HUS-HR (se šestihrannou hlavou): průměr vrtáku [mm] Ø6, jmenovitá délka šroubu [mm] = 60, Jméno, firma nebo registrovaná obchodní známka a kontaktní adresa výrobce podle čl. 11 odst. 5: Hilti Corporation,, 9494 Schaan, Fürstentum Liechtenstein 5. Případně jméno a kontaktní adresa zplnomocněného zástupce, jehož plná moc se vztahuje na úkoly uvedené v čl. 12 odst. 2: - 6. Systém nebo systémy posuzování a ověřování stálosti vlastností stavebních výrobků, jak je uvedeno v příloze V: Systém Harmonizovaná norma: - DoP_02-01_ _Hilti_HUS_multiple_0672-CPD-0235.docx

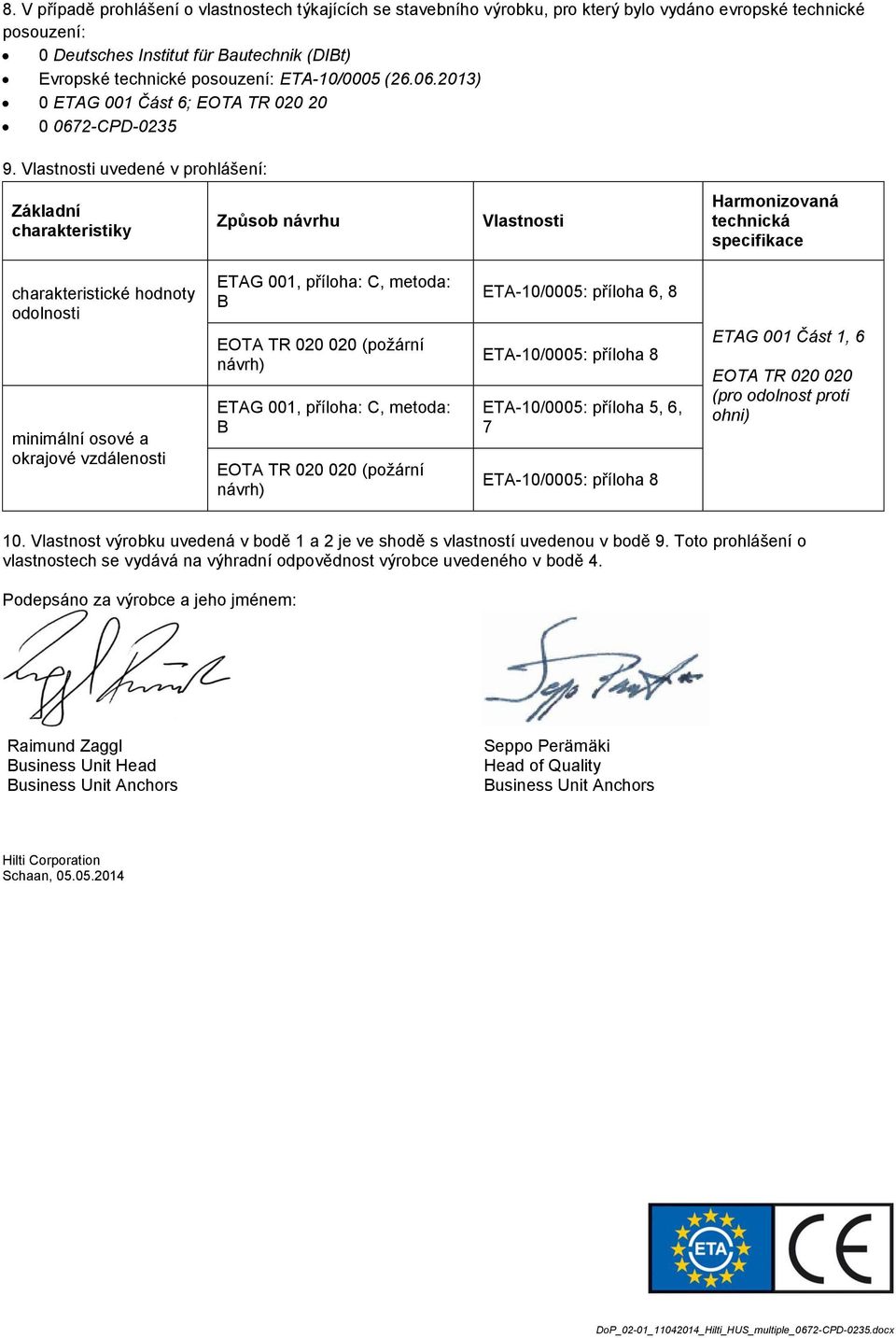

5 8. V případě prohlášení o vlastnostech týkajících se stavebního výrobku, pro který bylo vydáno evropské technické posouzení: 0 Deutsches Institut für Bautechnik (DIBt) Evropské technické posouzení: ETA-10/0005 ( ) 0 ETAG 001 Část 6; EOTA TR CPD Vlastnosti uvedené v prohlášení: Základní charakteristiky Způsob návrhu Vlastnosti Harmonizovaná technická specifikace charakteristické hodnoty odolnosti minimální osové a okrajové vzdálenosti ETAG 001, příloha: C, metoda: B ETAG 001, příloha: C, metoda: B ETA-10/0005: příloha 6, 8 ETA-10/0005: příloha 8 ETA-10/0005: příloha 5, 6, 7 ETA-10/0005: příloha 8 ETAG 001 Část 1, 6 EOTA TR (pro odolnost proti ohni) 10. Vlastnost výrobku uvedená v bodě 1 a 2 je ve shodě s vlastností uvedenou v bodě 9. Toto prohlášení o vlastnostech se vydává na výhradní odpovědnost výrobce uvedeného v bodě 4. Podepsáno za výrobce a jeho jménem: Raimund Zaggl Business Unit Head Seppo Perämäki Head of Quality Hilti Corporation Schaan, DoP_02-01_ _Hilti_HUS_multiple_0672-CPD-0235.docx
