Podniková norma PRE a PREdi ROZVÁDĚČ 22 KV, TYP 8DJH

Transkript

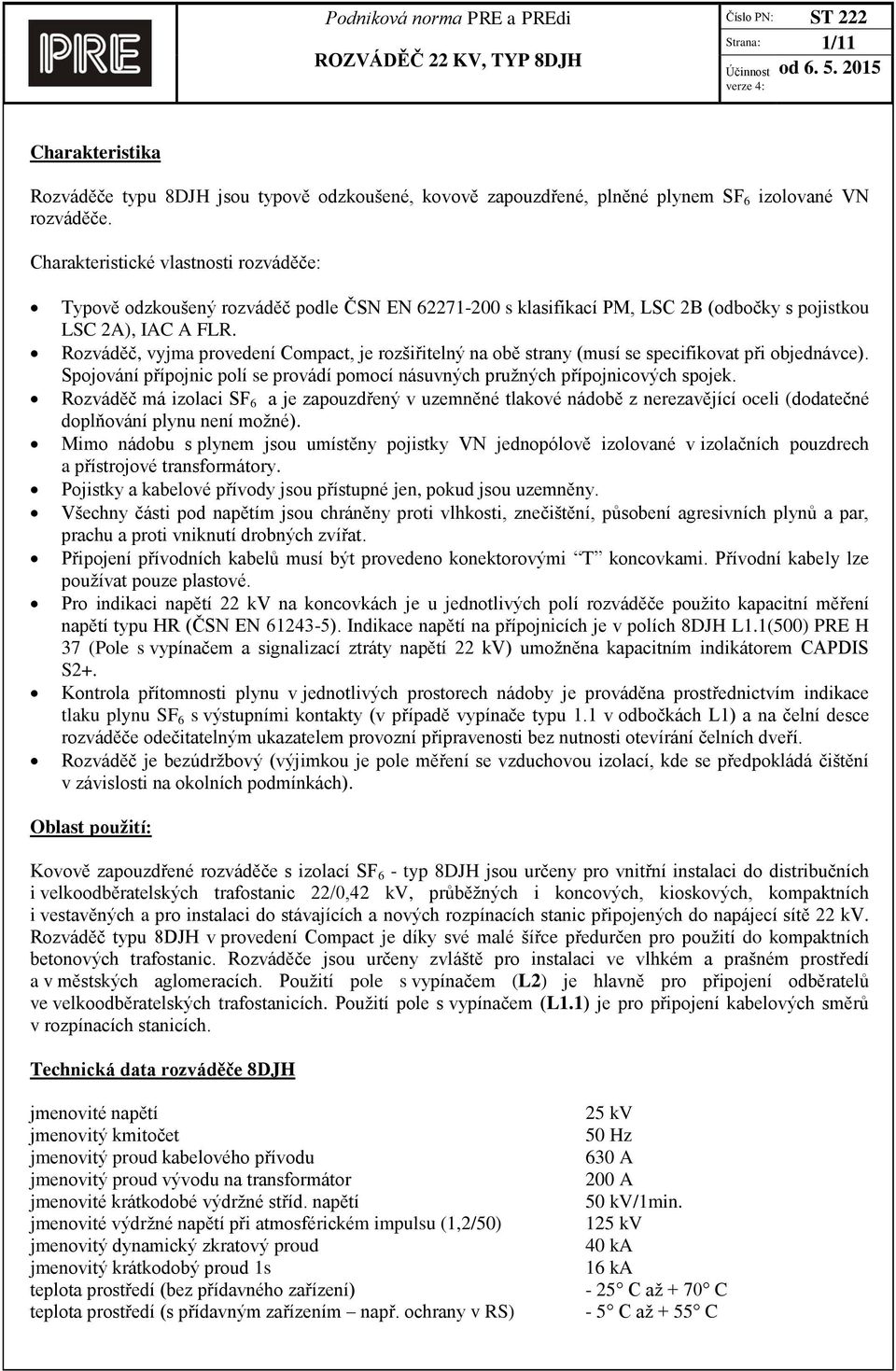

1 Strana: 1/11 Charakteristika Rozváděče typu 8DJH jsou typově odzkoušené, kovově zapouzdřené, plněné plynem SF 6 izolované VN rozváděče. Charakteristické vlastnosti rozváděče: Typově odzkoušený rozváděč podle ČSN EN s klasifikací PM, LSC 2B (odbočky s pojistkou LSC 2A), IAC A FLR. Rozváděč, vyjma provedení Compact, je rozšiřitelný na obě strany (musí se specifikovat při objednávce). Spojování přípojnic polí se provádí pomocí násuvných pružných přípojnicových spojek. Rozváděč má izolaci SF 6 a je zapouzdřený v uzemněné tlakové nádobě z nerezavějící oceli (dodatečné doplňování plynu není možné). Mimo nádobu s plynem jsou umístěny pojistky VN jednopólově izolované v izolačních pouzdrech a přístrojové transformátory. Pojistky a kabelové přívody jsou přístupné jen, pokud jsou uzemněny. Všechny části pod napětím jsou chráněny proti vlhkosti, znečištění, působení agresivních plynů a par, prachu a proti vniknutí drobných zvířat. Připojení přívodních kabelů musí být provedeno konektorovými T koncovkami. Přívodní kabely lze používat pouze plastové. Pro indikaci napětí 22 kv na koncovkách je u jednotlivých polí rozváděče použito kapacitní měření napětí typu HR (ČSN EN ). Indikace napětí na přípojnicích je v polích 8DJH L1.1(500) PRE H 37 (Pole s vypínačem a signalizací ztráty napětí 22 kv) umožněna kapacitním indikátorem CAPDIS S2+. Kontrola přítomnosti plynu v jednotlivých prostorech nádoby je prováděna prostřednictvím indikace tlaku plynu SF 6 s výstupními kontakty (v případě vypínače typu 1.1 v odbočkách L1) a na čelní desce rozváděče odečitatelným ukazatelem provozní připravenosti bez nutnosti otevírání čelních dveří. Rozváděč je bezúdržbový (výjimkou je pole měření se vzduchovou izolací, kde se předpokládá čištění v závislosti na okolních podmínkách). Oblast použití: Kovově zapouzdřené rozváděče s izolací SF 6 - typ 8DJH jsou určeny pro vnitřní instalaci do distribučních i velkoodběratelských trafostanic 22/0,42 kv, průběžných i koncových, kioskových, kompaktních i vestavěných a pro instalaci do stávajících a nových rozpínacích stanic připojených do napájecí sítě 22 kv. Rozváděč typu 8DJH v provedení Compact je díky své malé šířce předurčen pro použití do kompaktních betonových trafostanic. Rozváděče jsou určeny zvláště pro instalaci ve vlhkém a prašném prostředí a v městských aglomeracích. Použití pole s vypínačem (L2) je hlavně pro připojení odběratelů ve velkoodběratelských trafostanicích. Použití pole s vypínačem (L1.1) je pro připojení kabelových směrů v rozpínacích stanicích. Technická data rozváděče 8DJH jmenovité napětí jmenovitý kmitočet jmenovitý proud kabelového přívodu jmenovitý proud vývodu na transformátor jmenovité krátkodobé výdržné stříd. napětí jmenovité výdržné napětí při atmosférickém impulsu (1,2/50) jmenovitý dynamický zkratový proud jmenovitý krátkodobý proud 1s teplota prostředí (bez přídavného zařízení) teplota prostředí (s přídavným zařízením např. ochrany v RS) 25 kv 50 Hz 630 A 200 A 50 kv/1min. 125 kv 40 ka 16 ka - 25 C až + 70 C - 5 C až + 55 C

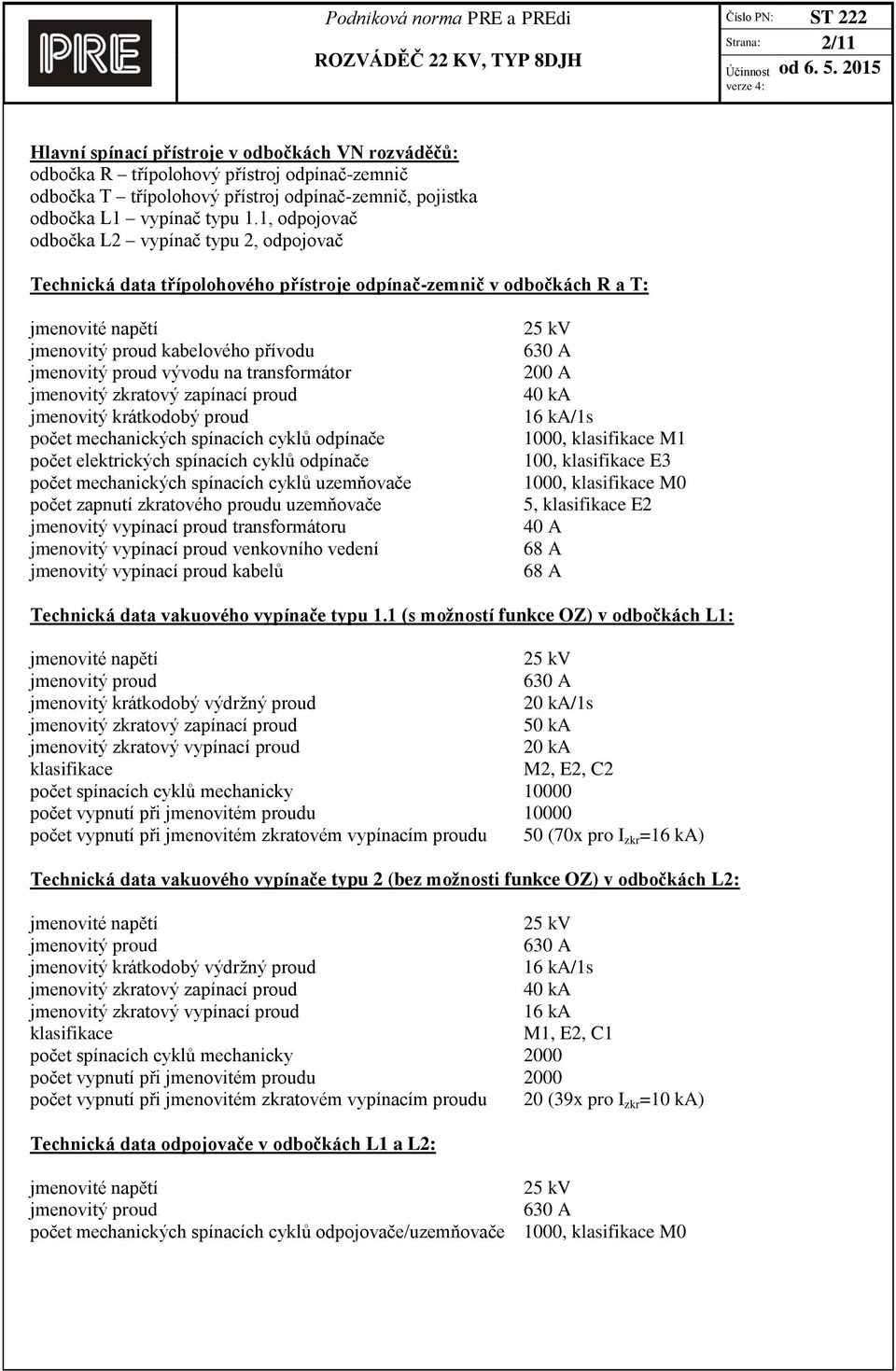

2 Strana: 2/11 Hlavní spínací přístroje v odbočkách VN rozváděčů: odbočka R třípolohový přístroj odpínač-zemnič odbočka T třípolohový přístroj odpínač-zemnič, pojistka odbočka L1 vypínač typu 1.1, odpojovač odbočka L2 vypínač typu 2, odpojovač Technická data třípolohového přístroje odpínač-zemnič v odbočkách R a T: jmenovité napětí jmenovitý proud kabelového přívodu jmenovitý proud vývodu na transformátor jmenovitý zkratový zapínací proud jmenovitý krátkodobý proud počet mechanických spínacích cyklů odpínače počet elektrických spínacích cyklů odpínače počet mechanických spínacích cyklů uzemňovače počet zapnutí zkratového proudu uzemňovače jmenovitý vypínací proud transformátoru jmenovitý vypínací proud venkovního vedení jmenovitý vypínací proud kabelů 25 kv 630 A 200 A 40 ka 16 ka/1s 1000, klasifikace M1 100, klasifikace E3 1000, klasifikace M0 5, klasifikace E2 40 A 68 A 68 A Technická data vakuového vypínače typu 1.1 (s možností funkce OZ) v odbočkách L1: jmenovité napětí 25 kv jmenovitý proud 630 A jmenovitý krátkodobý výdržný proud 20 ka/1s jmenovitý zkratový zapínací proud 50 ka jmenovitý zkratový vypínací proud 20 ka klasifikace M2, E2, C2 počet spínacích cyklů mechanicky počet vypnutí při jmenovitém proudu počet vypnutí při jmenovitém zkratovém vypínacím proudu 50 (70x pro I zkr =16 ka) Technická data vakuového vypínače typu 2 (bez možnosti funkce OZ) v odbočkách L2: jmenovité napětí 25 kv jmenovitý proud 630 A jmenovitý krátkodobý výdržný proud 16 ka/1s jmenovitý zkratový zapínací proud 40 ka jmenovitý zkratový vypínací proud 16 ka klasifikace M1, E2, C1 počet spínacích cyklů mechanicky 2000 počet vypnutí při jmenovitém proudu 2000 počet vypnutí při jmenovitém zkratovém vypínacím proudu 20 (39x pro I zkr =10 ka) Technická data odpojovače v odbočkách L1 a L2: jmenovité napětí 25 kv jmenovitý proud 630 A počet mechanických spínacích cyklů odpojovače/uzemňovače 1000, klasifikace M0

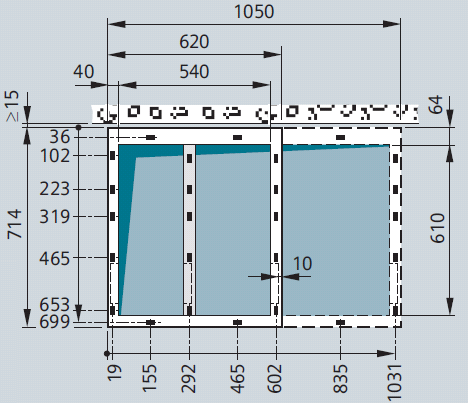

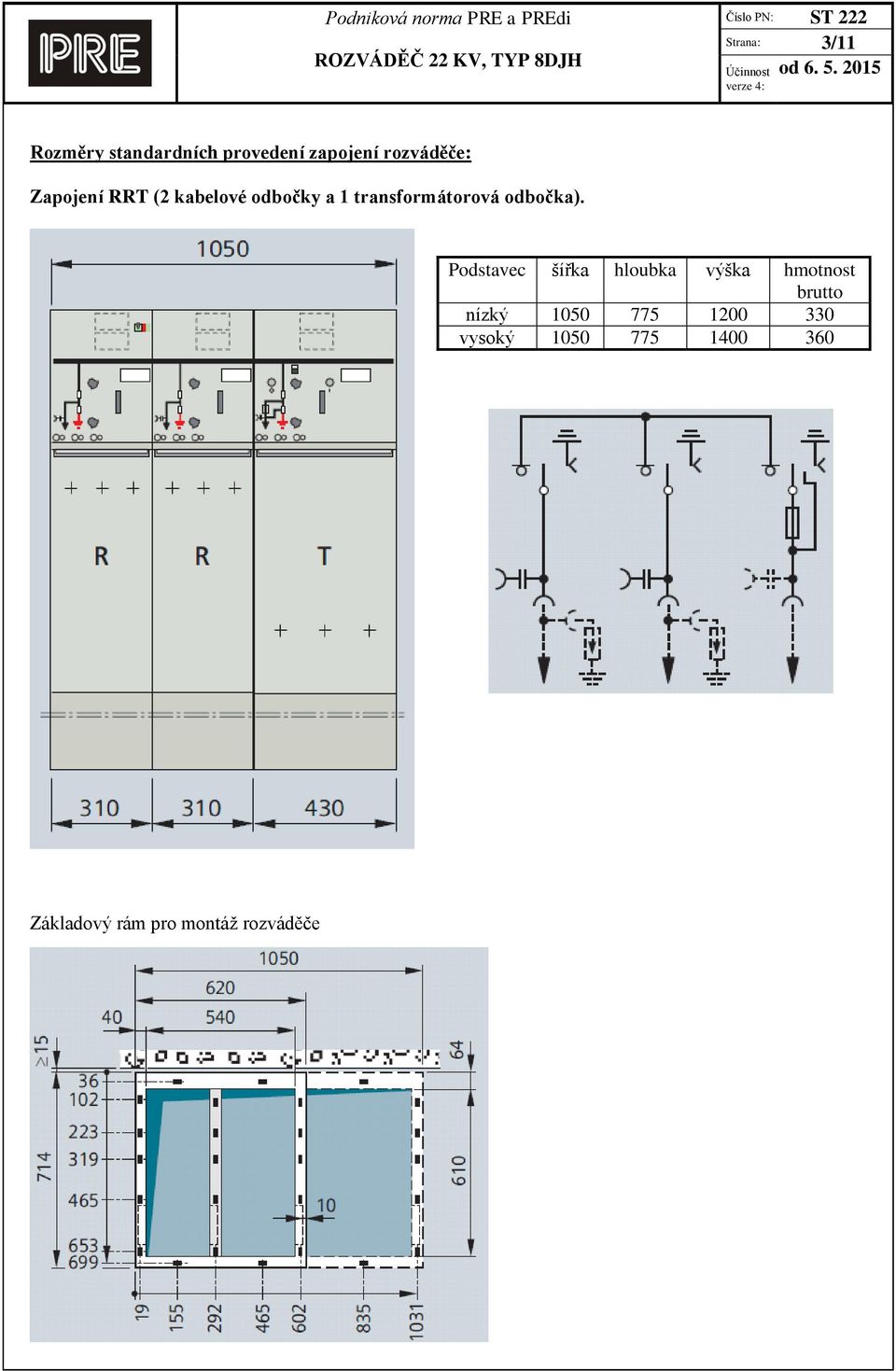

3 Strana: 3/11 Rozměry standardních provedení zapojení rozváděče: Zapojení RRT (2 kabelové odbočky a 1 transformátorová odbočka). Podstavec šířka hloubka výška hmotnost brutto nízký vysoký Základový rám pro montáž rozváděče

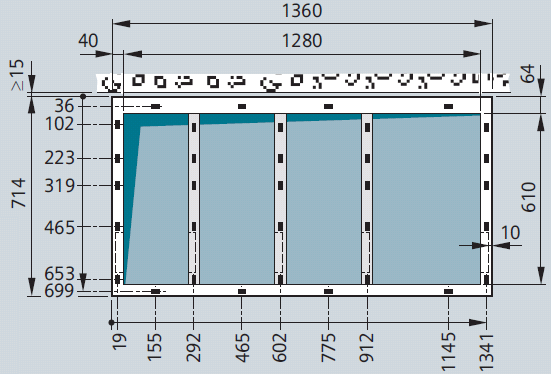

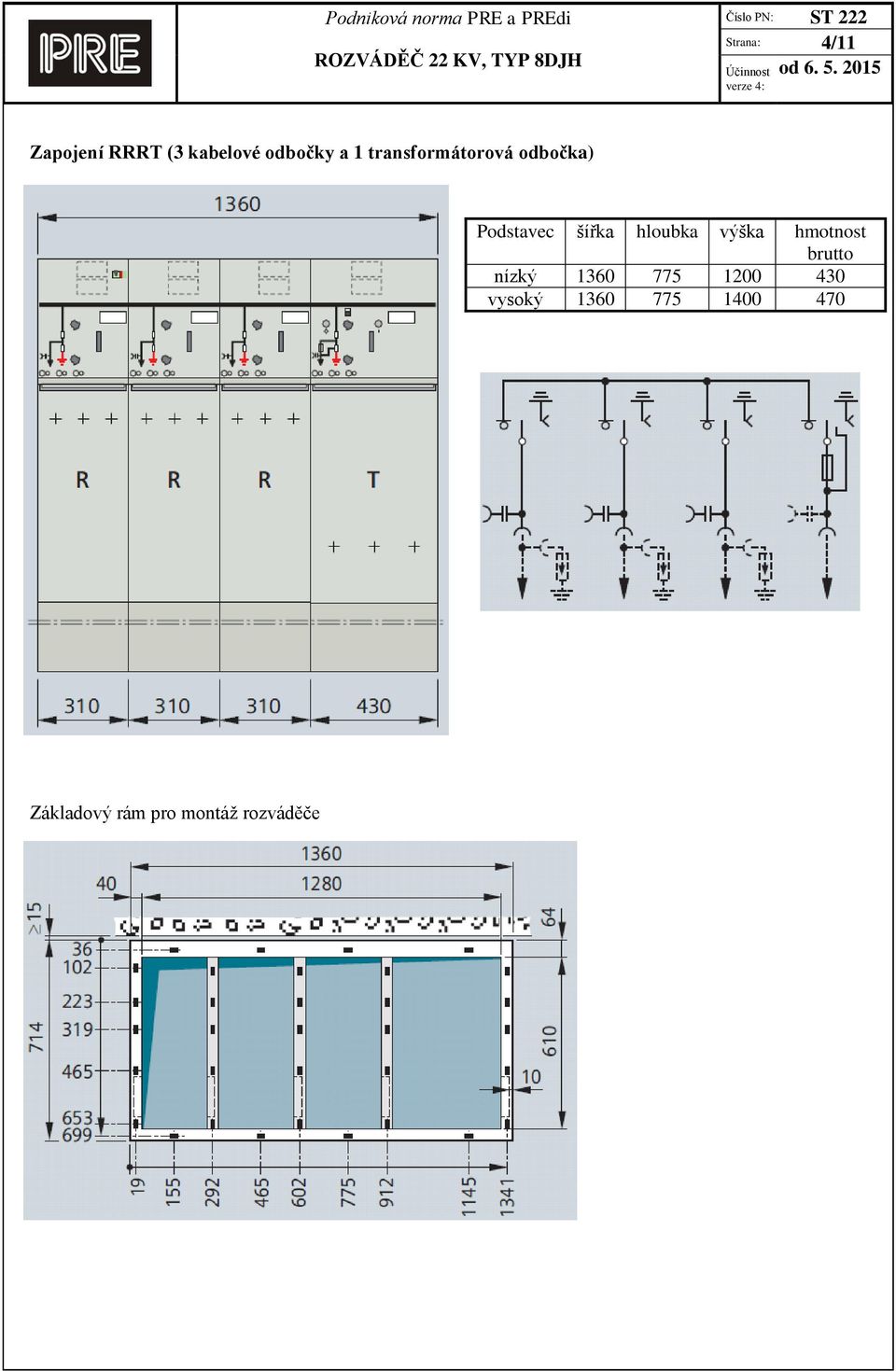

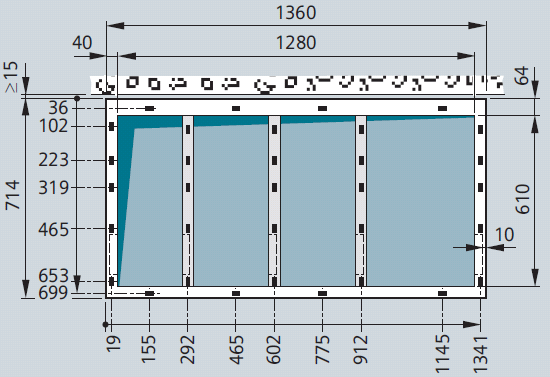

4 Strana: 4/11 Zapojení RRRT (3 kabelové odbočky a 1 transformátorová odbočka) Podstavec šířka hloubka výška hmotnost brutto nízký vysoký Základový rám pro montáž rozváděče

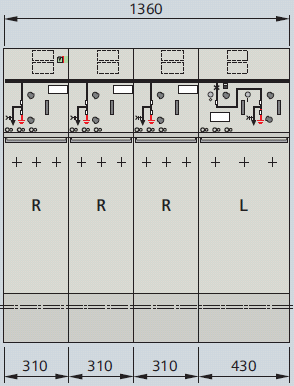

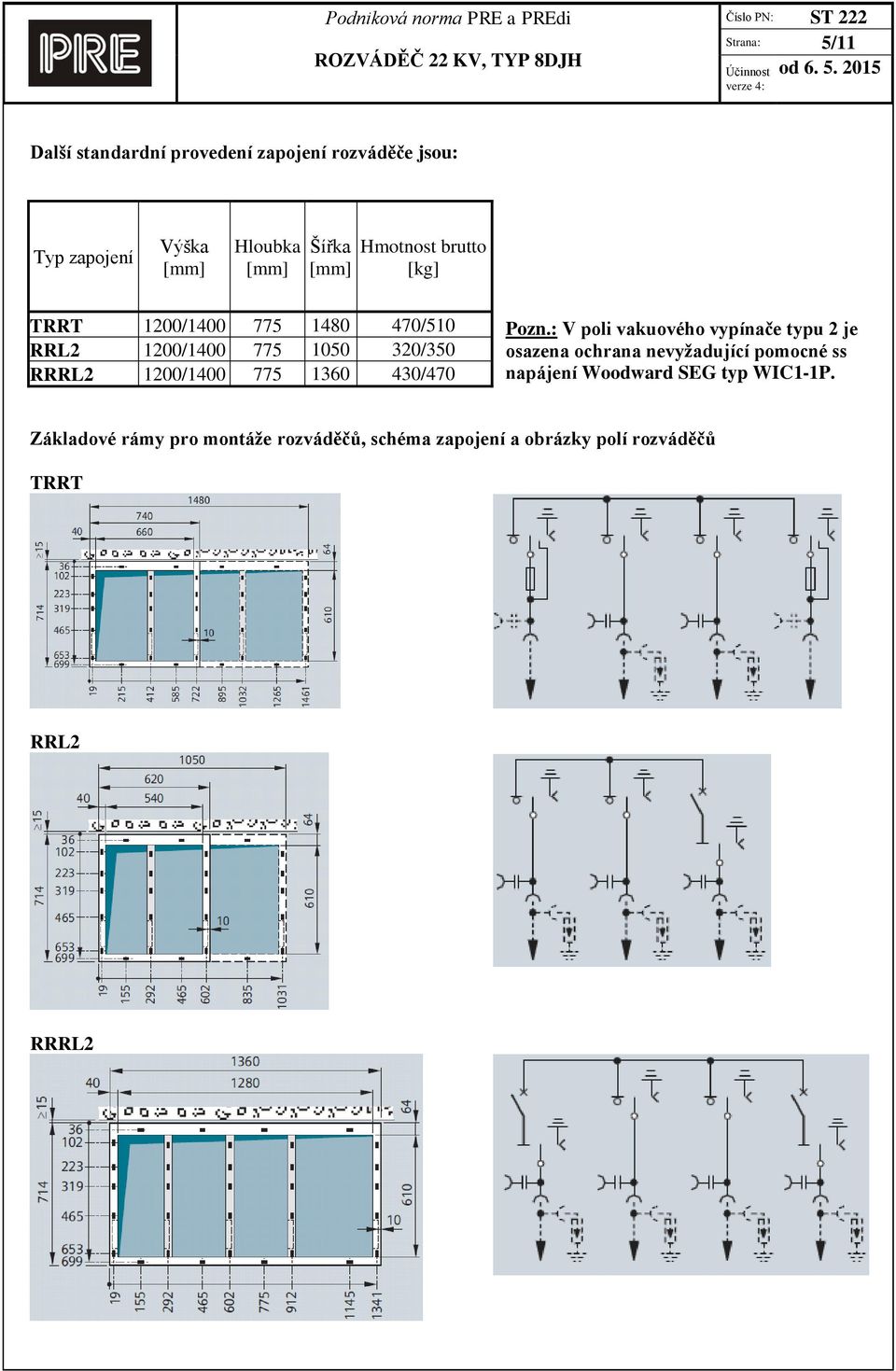

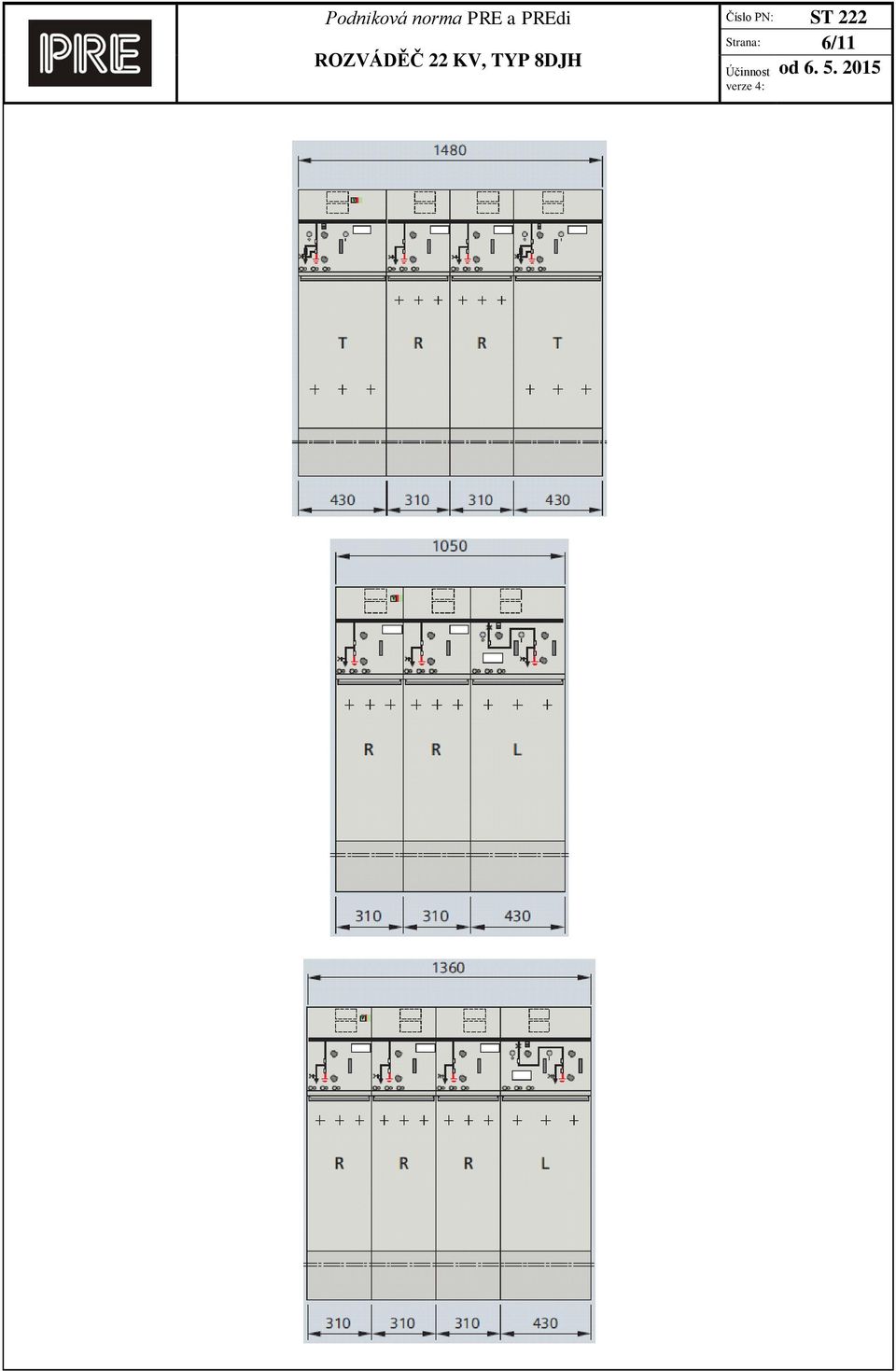

5 Strana: 5/11 Další standardní provedení zapojení rozváděče jsou: Typ zapojení Výška [mm] Hloubka [mm] Šířka [mm] Hmotnost brutto [kg] TRRT 1200/ /510 RRL2 1200/ /350 RRRL2 1200/ /470 Pozn.: V poli vakuového vypínače typu 2 je osazena ochrana nevyžadující pomocné ss napájení Woodward SEG typ WIC1-1P. Základové rámy pro montáže rozváděčů, schéma zapojení a obrázky polí rozváděčů TRRT RRL2 RRRL2

6 Strana: 6/11

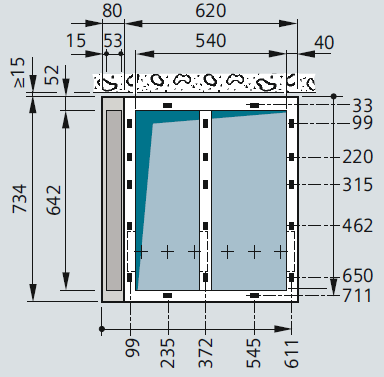

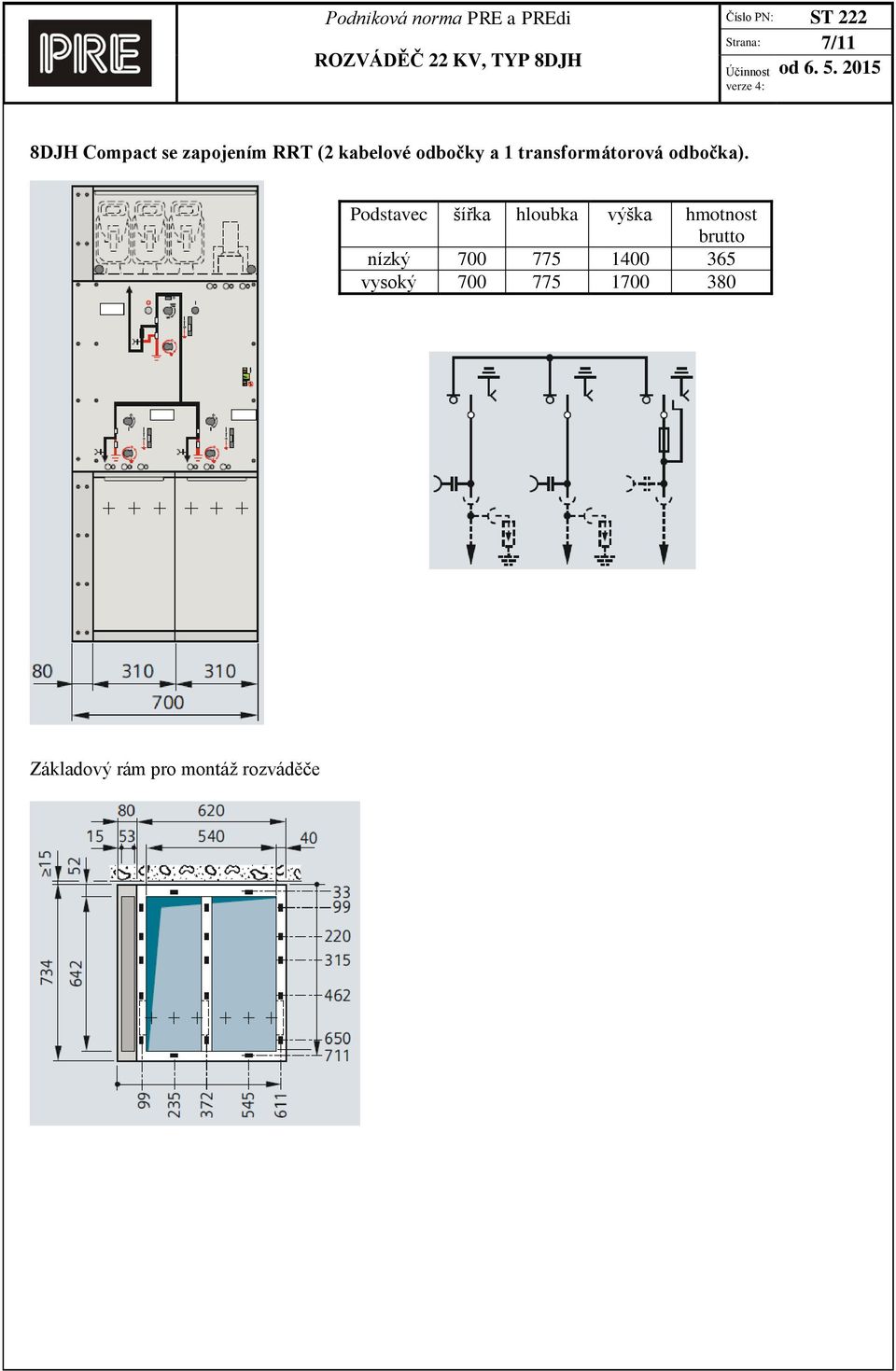

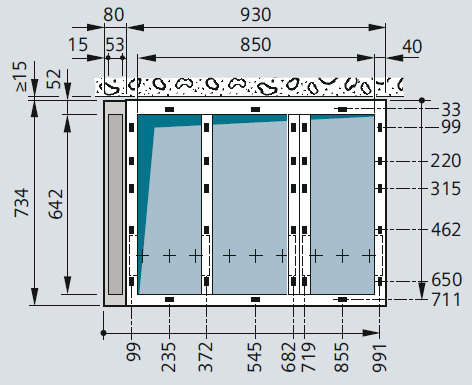

7 Strana: 7/11 8DJH Compact se zapojením RRT (2 kabelové odbočky a 1 transformátorová odbočka). Podstavec šířka hloubka výška hmotnost brutto nízký vysoký Základový rám pro montáž rozváděče

8 Strana: 8/11 8DJH Compact se zapojením RRT-R (3 kabelové odbočky a 1 transformátorová odbočka). Podstavec šířka hloubka výška hmotnost brutto nízký vysoký Základový rám pro montáž rozváděče

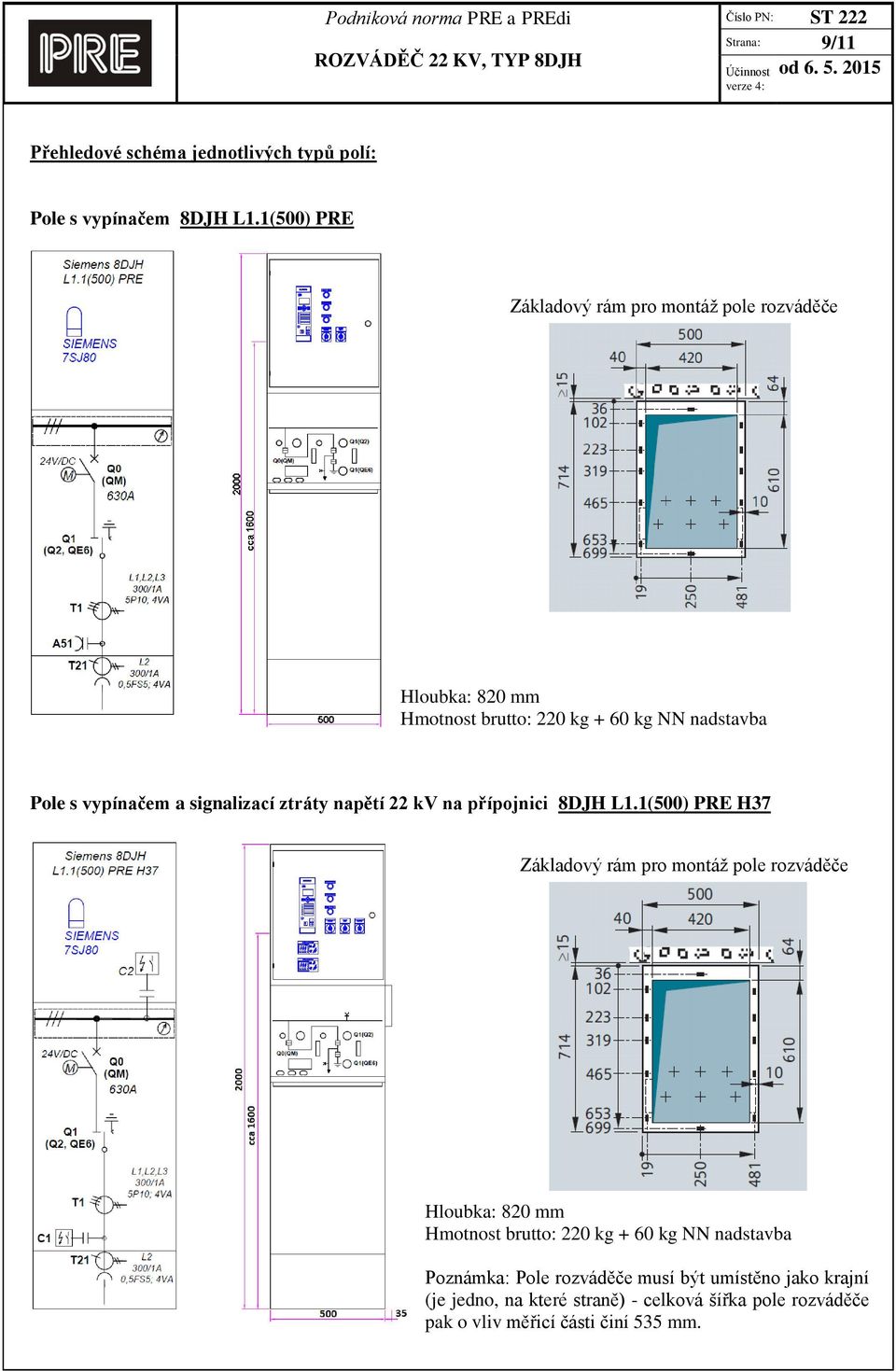

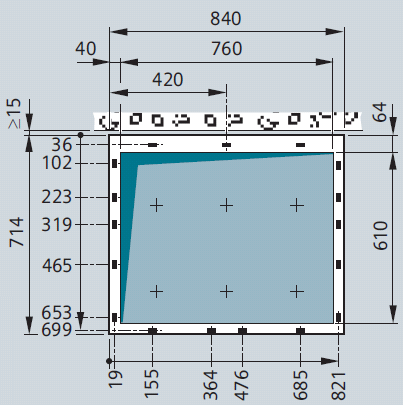

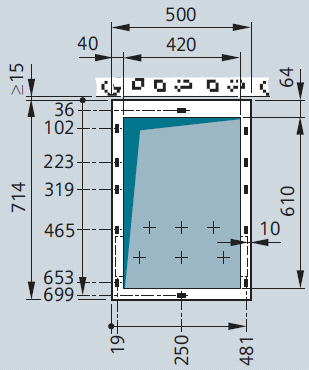

9 Strana: 9/11 Přehledové schéma jednotlivých typů polí: Pole s vypínačem 8DJH L1.1(500) PRE Hloubka: 820 mm Hmotnost brutto: 220 kg + 60 kg NN nadstavba Pole s vypínačem a signalizací ztráty napětí 22 kv na přípojnici 8DJH L1.1(500) PRE H37 Hloubka: 820 mm Hmotnost brutto: 220 kg + 60 kg NN nadstavba Poznámka: Pole rozváděče musí být umístěno jako krajní (je jedno, na které straně) - celková šířka pole rozváděče pak o vliv měřicí části činí 535 mm.

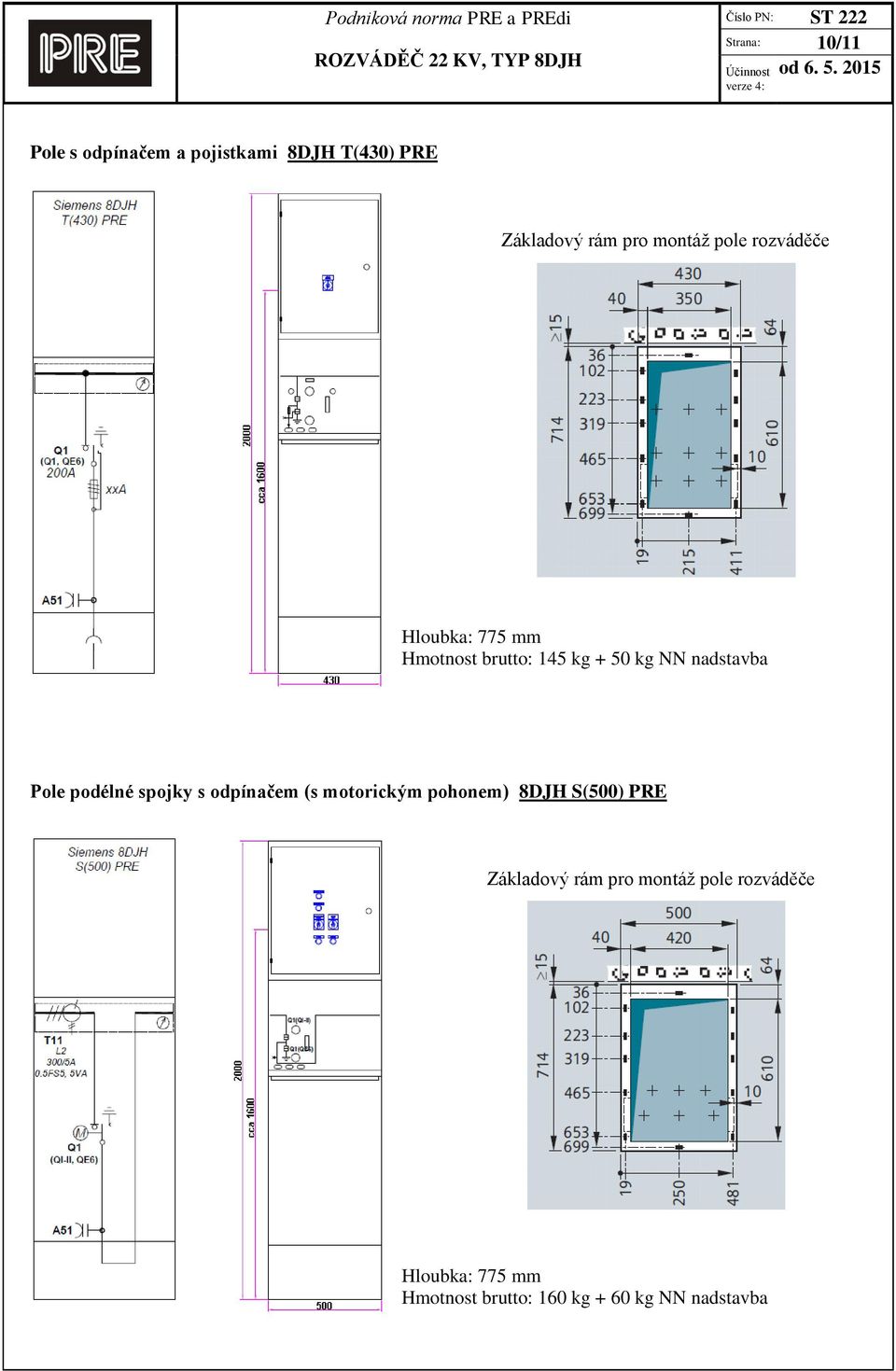

10 Strana: 10/11 Pole s odpínačem a pojistkami 8DJH T(430) PRE Hloubka: 775 mm Hmotnost brutto: 145 kg + 50 kg NN nadstavba Pole podélné spojky s odpínačem (s motorickým pohonem) 8DJH S(500) PRE Hloubka: 775 mm Hmotnost brutto: 160 kg + 60 kg NN nadstavba

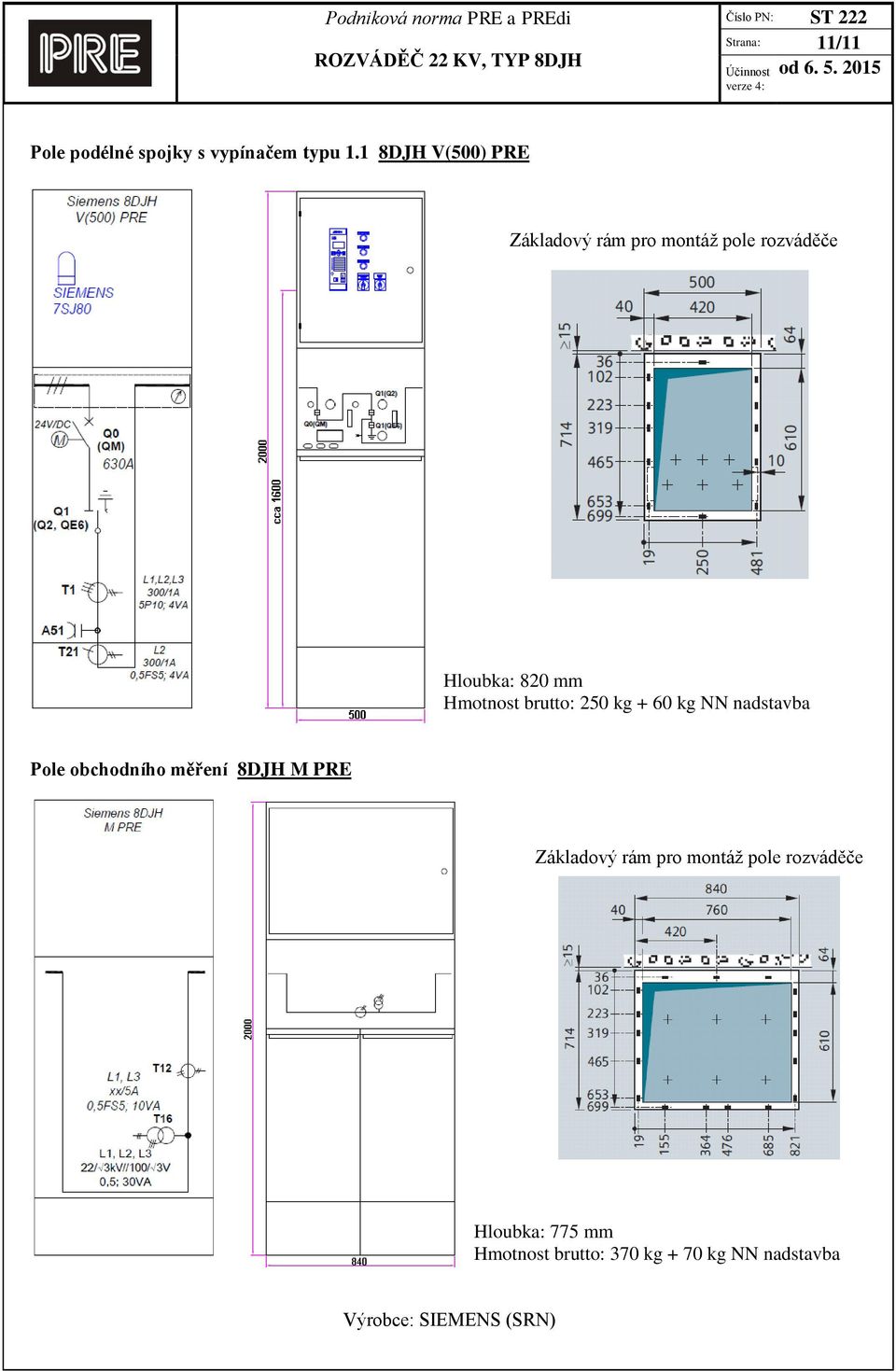

11 Strana: 11/11 Pole podélné spojky s vypínačem typu 1.1 8DJH V(500) PRE Hloubka: 820 mm Hmotnost brutto: 250 kg + 60 kg NN nadstavba Pole obchodního měření 8DJH M PRE Hloubka: 775 mm Hmotnost brutto: 370 kg + 70 kg NN nadstavba Výrobce: SIEMENS (SRN)
