DATOVÉ FORMÁTY GRAFIKY, JEJICH SPECIFIKA A MOŽNOSTI VYUŽITÍ

Transkript

1 DATOVÉ FORMÁTY GRAFIKY, JEJICH SPECIFIKA A MOŽNOSTI VYUŽITÍ UMT Tomáš Zajíc, David Svoboda

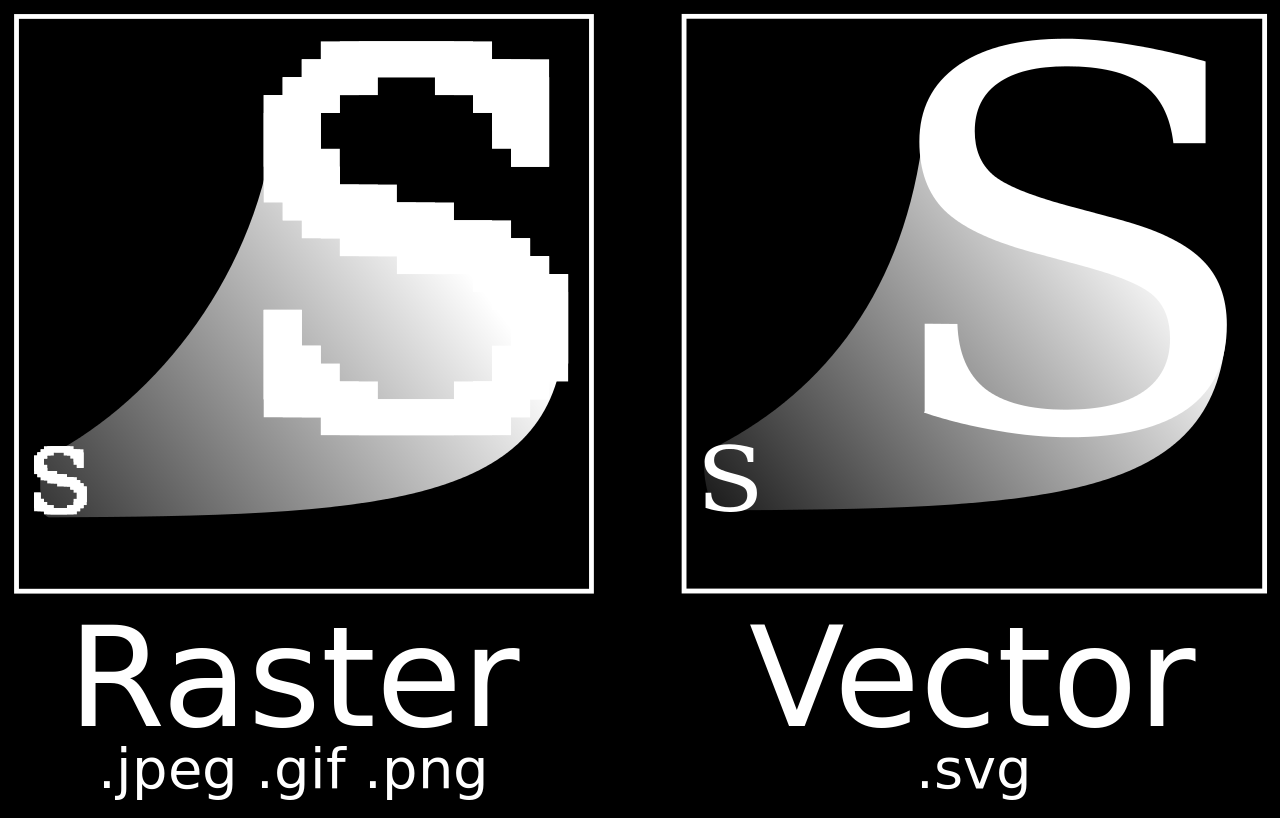

2 Typy počítačové grafiky Rastrová Vektorová

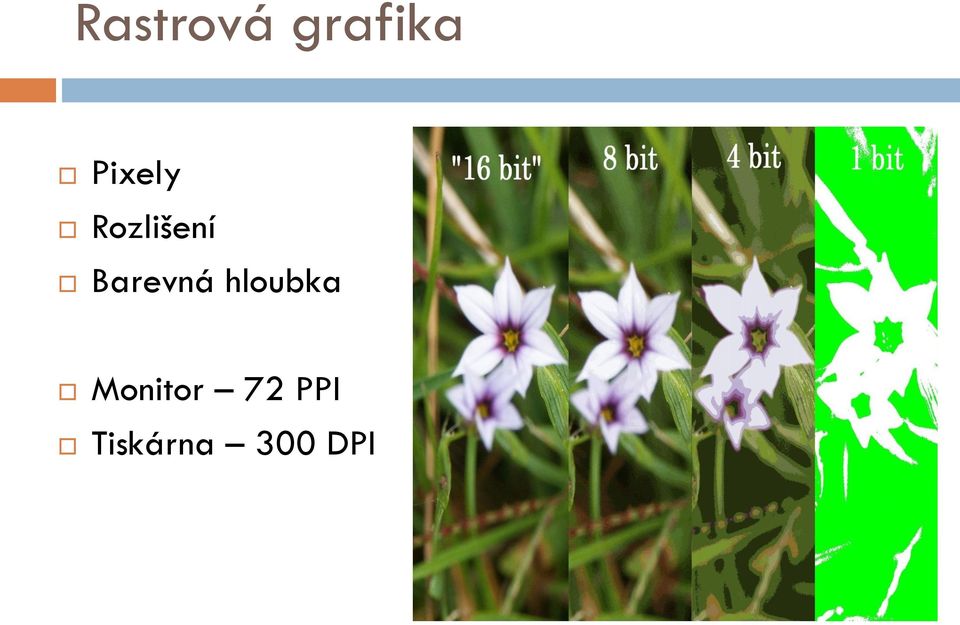

3 Rastrová grafika Pixely Rozlišení Barevná hloubka Monitor 72 PPI Tiskárna 300 DPI

4 Barevné definice pixelů RGB red, green, blue fotoaparát, display, scanner CMYK cyan, magenta, yellow, key tiskárna

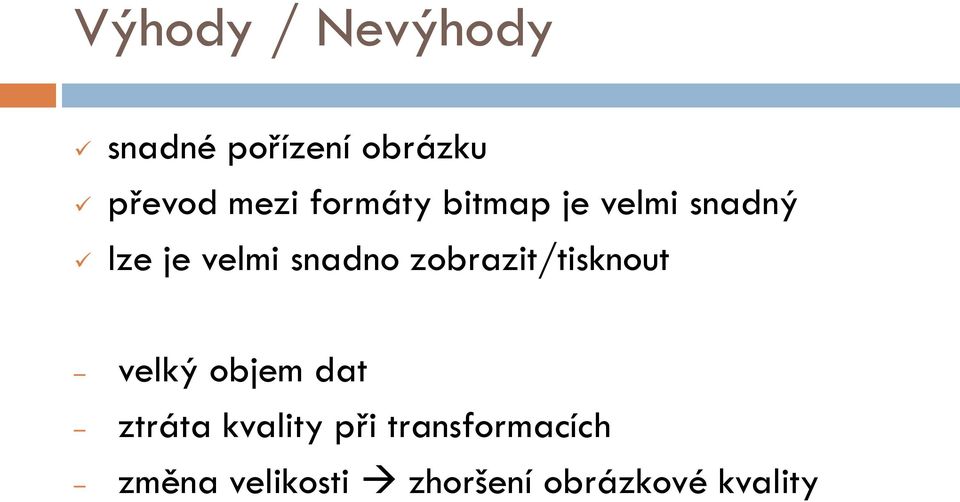

5 Výhody / Nevýhody snadné pořízení obrázku převod mezi formáty bitmap je velmi snadný lze je velmi snadno zobrazit/tisknout velký objem dat ztráta kvality při transformacích změna velikosti zhoršení obrázkové kvality

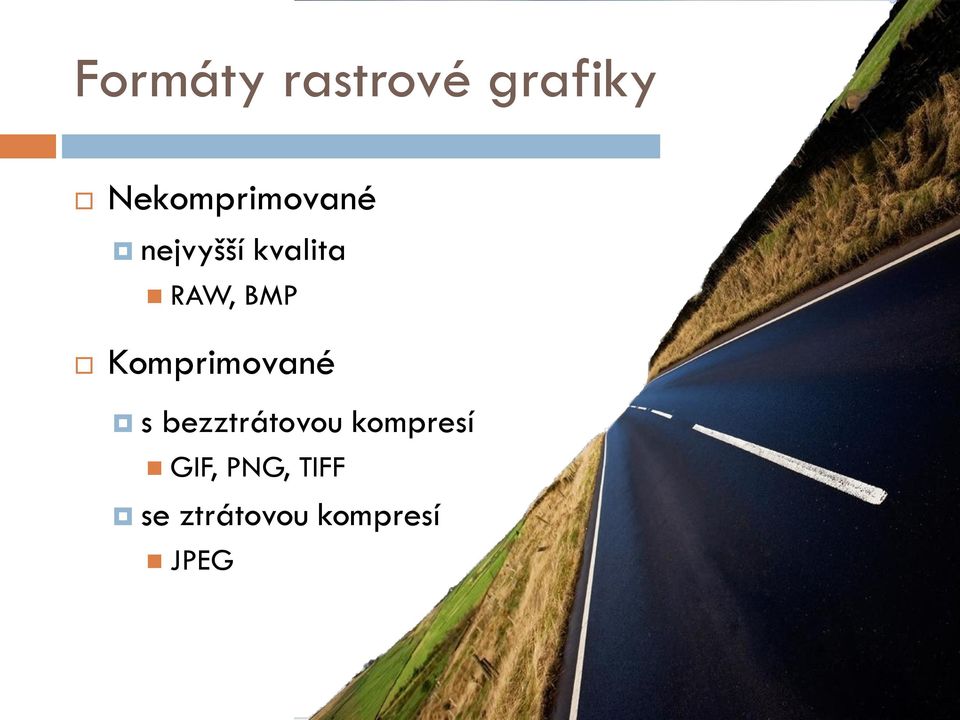

6 Formáty rastrové grafiky Nekomprimované nejvyšší kvalita RAW, BMP Komprimované s bezztrátovou kompresí GIF, PNG, TIFF se ztrátovou kompresí JPEG

7 RAW Čistá data z přístroje Není přímo formát, ale třída formátů: formát udává výrobce.dng Adobe.kdc Kodak.srf Sony.raw Panasonic Preferován profesionálními fotografy

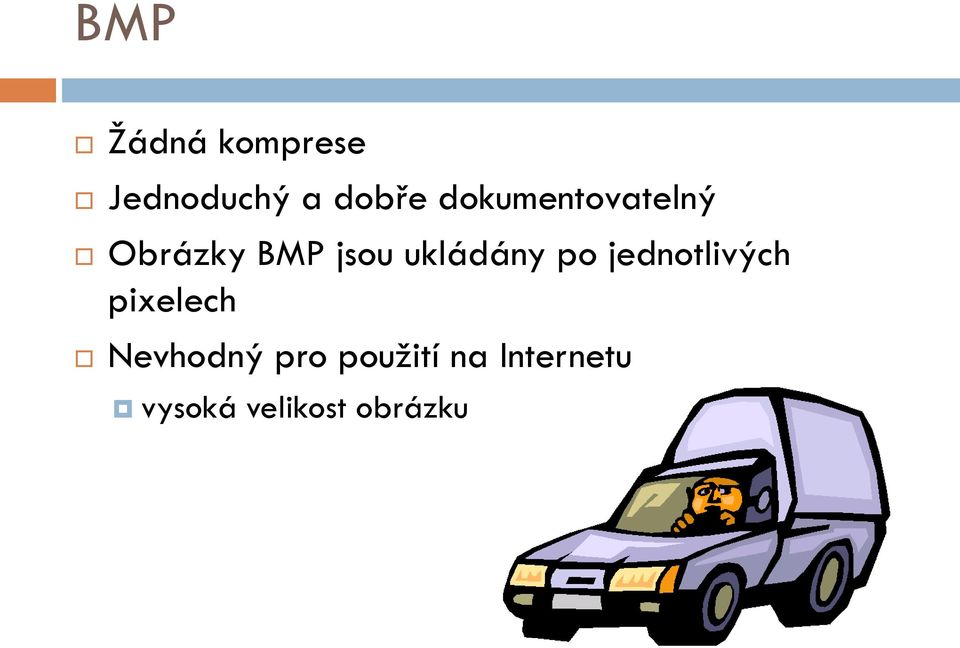

8 BMP Žádná komprese Jednoduchý a dobře dokumentovatelný Obrázky BMP jsou ukládány po jednotlivých pixelech Nevhodný pro použití na Internetu vysoká velikost obrázku

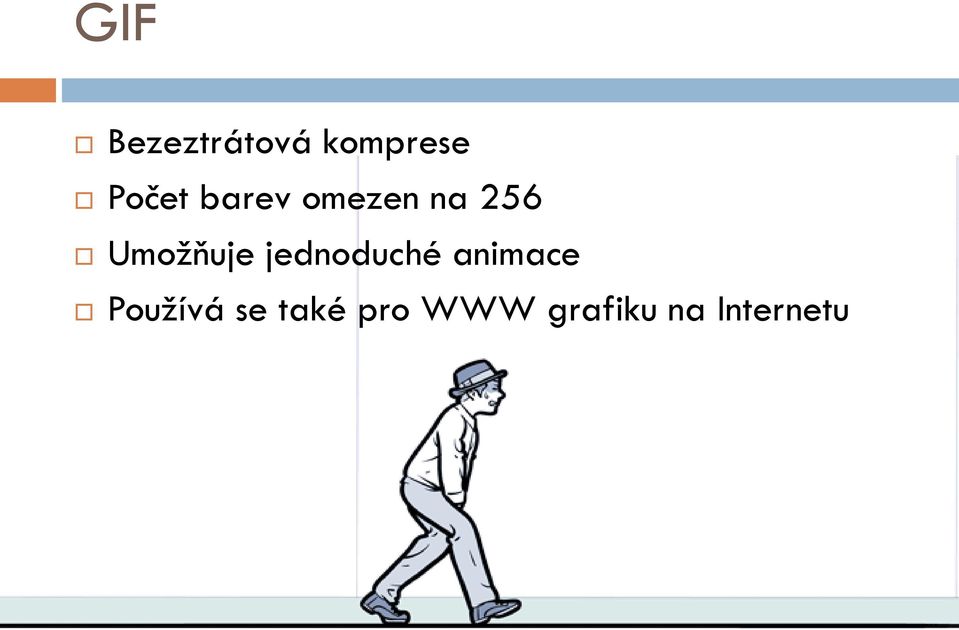

9 GIF Bezeztrátová komprese Počet barev omezen na 256 Umožňuje jednoduché animace Používá se také pro WWW grafiku na Internetu

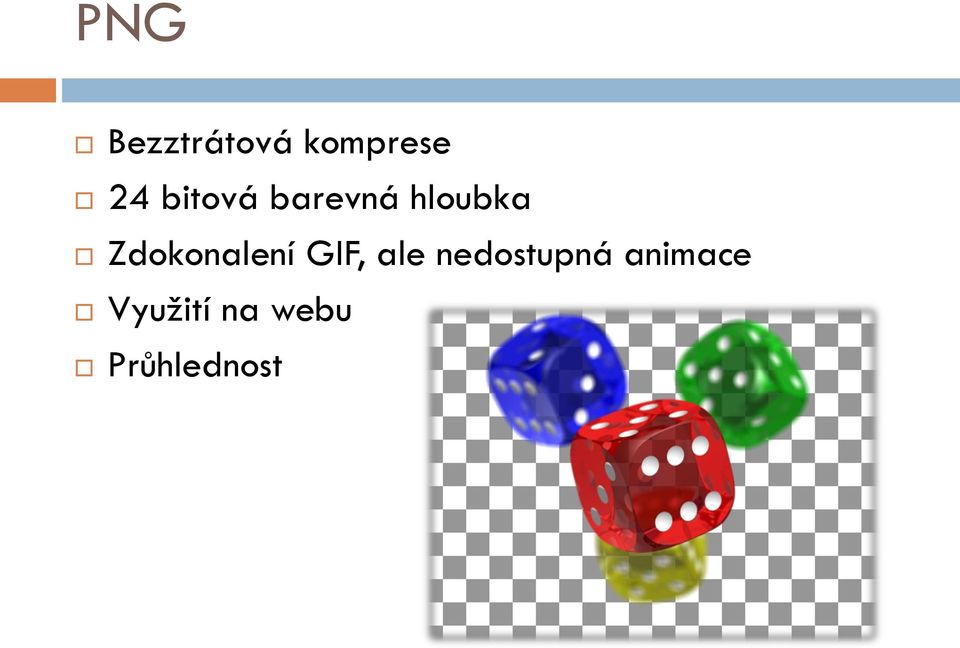

10 PNG Bezztrátová komprese 24 bitová barevná hloubka Zdokonalení GIF, ale nedostupná animace Využití na webu Průhlednost

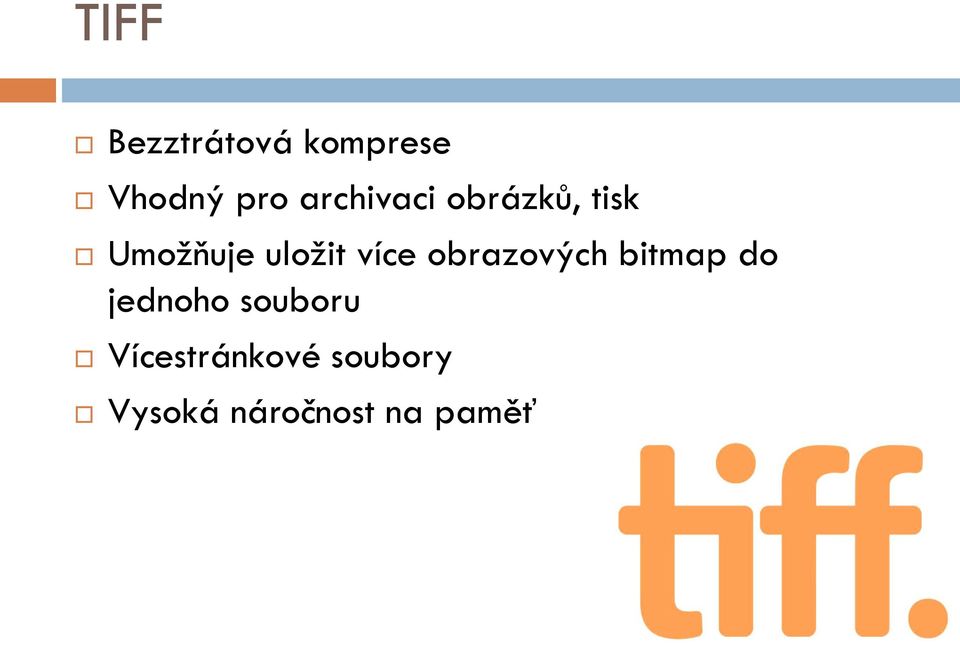

11 TIFF Bezztrátová komprese Vhodný pro archivaci obrázků, tisk Umožňuje uložit více obrazových bitmap do jednoho souboru Vícestránkové soubory Vysoká náročnost na paměť

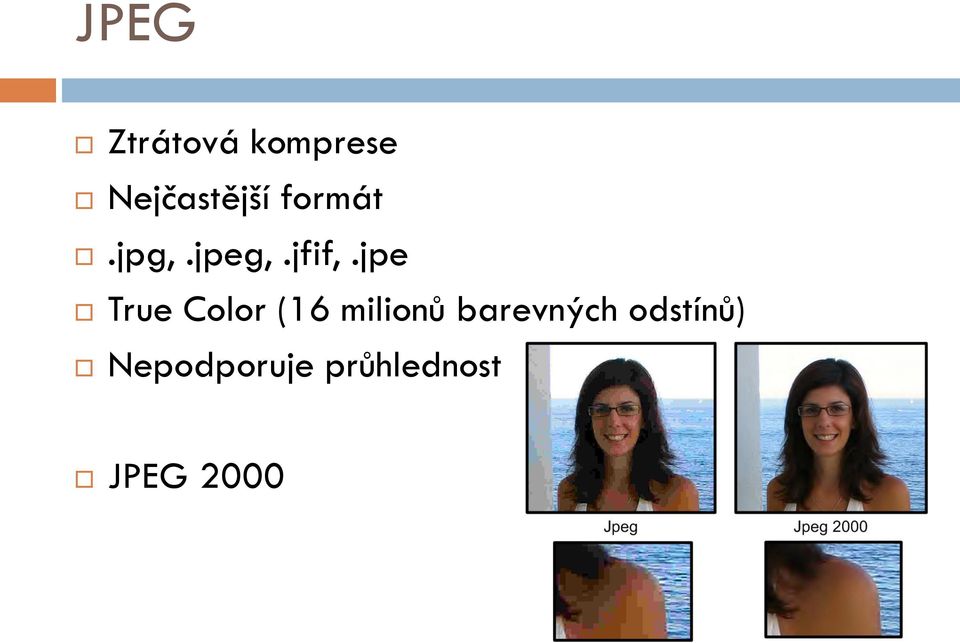

12 JPEG Ztrátová komprese Nejčastější formát.jpg,.jpeg,.jfif,.jpe True Color (16 milionů barevných odstínů) Nepodporuje průhlednost JPEG 2000

13 Porovnání kompresí JPG 21063x3647px, 240 DPI Vlevo: 100% kvalita, 23 MB Vpravo: 80% kvalita, 9.9 MB

14 Datová náročnost formátů 2560x1920 px 96 DPI 4.92 MPx JPG: 679 kb GIF: 1.8 MB PDF: 2 MB PNG: 5 MB TIFF (JPEG): 5.3 MB BMP: 14.7 MB RAW: 14.7 MB

15 Vektorová grafika Založena na matematických výpočtech vyšší stupeň komprese Základem je analytická geometrie Obraz je reprezentován pomocí: křivky, kružnice, přímky, lomené čáry Křivky explicitní, implicitní, parametrické interpolace aproximace

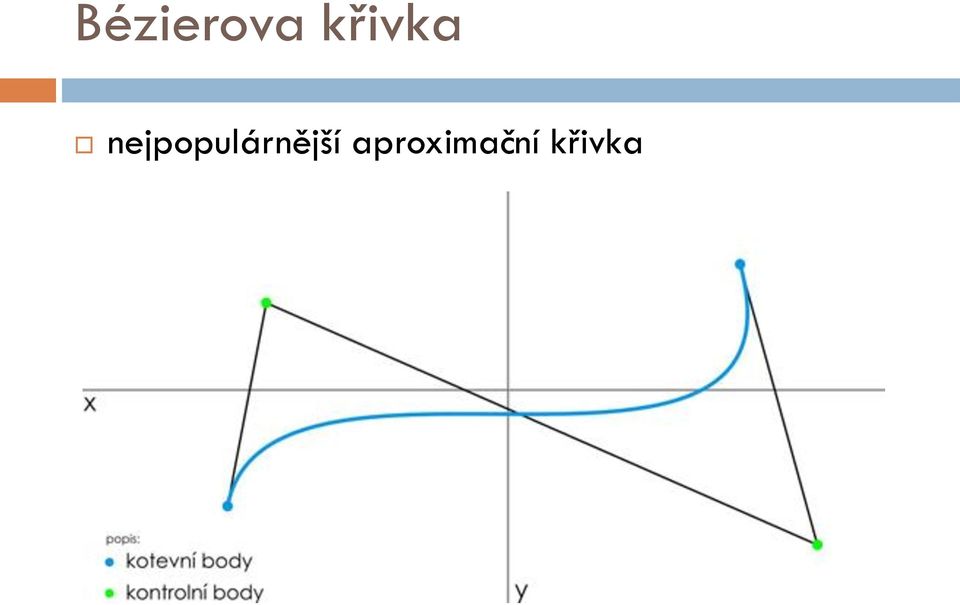

16 Bézierova křivka nejpopulárnější aproximační křivka

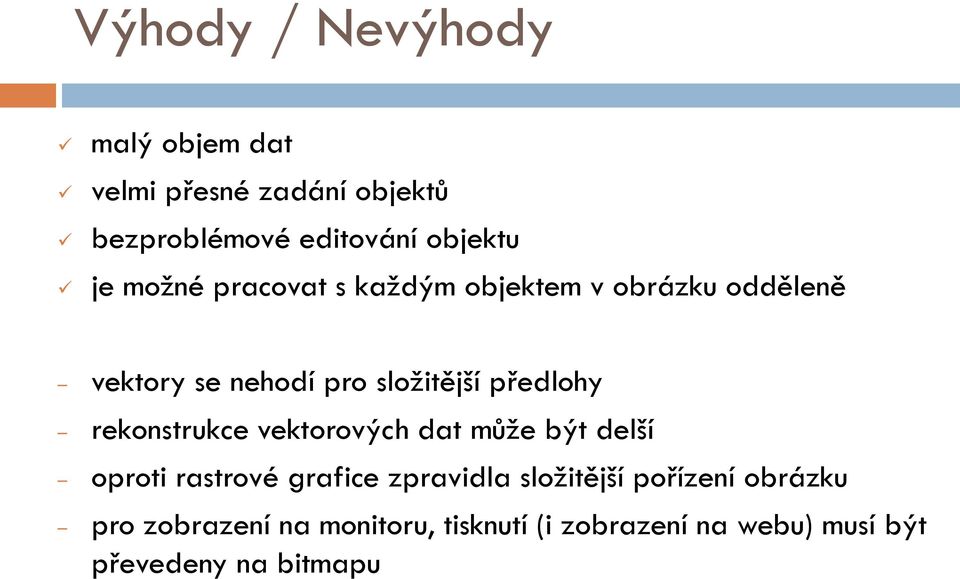

17 Výhody / Nevýhody malý objem dat velmi přesné zadání objektů bezproblémové editování objektu je možné pracovat s každým objektem v obrázku odděleně vektory se nehodí pro složitější předlohy rekonstrukce vektorových dat může být delší oproti rastrové grafice zpravidla složitější pořízení obrázku pro zobrazení na monitoru, tisknutí (i zobrazení na webu) musí být převedeny na bitmapu

18 Formáty vektorové grafiky.eps,.ps PostScript.pdf Portable Document Format.ai Adobe Illustrator Artwork.cdr Corel Draw.svg Scalable Vector Graphics.zmf Zoner Callisto

19 .cdr (Corel Draw) na světě se objevil spolu s programem Corel Draw může obsahovat i bitmapu vhodný pro zálohování a předávání při vytváření obrázků v tomto programu

20 .eps,.ps PostScript programovací jazyk určený ke grafickému popisu tisknutelných dokumentů je nezávislý na zařízení, na kterém se má dokument tisknout pro rastrové, vektorové i kombinované obrázky Později nahrazen formátem.pdf

21 .svg Scalable Vector Graphics značkovací jazyky a formát souboru podporuje ořezávání objektů, alpha masking, interaktivitu, filtrování obrazu a animaci definuje 3 základní typy grafických objektů: vektorové tvary rastrové obrazy textové objekty

22 .zmf Zoner Callisto základní geometrické tvary: obdélník, kružnice, mnohoúhelník vlastnosti: pracuje s barevnou hloubkou 8 bitů na kanál umožňuje práci ve vrstvách umožňuje export do různých formátů

23 .PDF otevřený standard pro elektronickou výměnu dokumentů vyvinutý firmou Adobe Systems soubory PDF mohou obsahovat odkazy, tlačítka, formulářová políčka, video a zvuk soubory PDF vypadají stejně jako originály a zachovávají všechny informace zdrojového souboru lze elektronicky podepisovat PDF např. pomocí Adobe Reader

24 3D grafika speciální část počítačové grafiky, která pracuje s trojrozměrnými objekty převod 3D objektů do 2D zobrazení se nazývá renderování příklady využití: vytváření animací (filmy nebo hry) věda a průmysl - CAD, modely projektů, zdravotnictví,...) Booty Call by 3Bohemians

25 3D grafika - Rendering vykreslení 2D obrazu na základě modelu scény a dalších informací Simulují se zejména tyto vlastnosti obrazu: Stínování kolísání barvy a jasu povrchu v závislosti na osvětlení Texturování dodání realistického vzhledu povrchu modelu Stíny důsledek zakrytí zdroje světla jiným objektem Odraz světla zrcadlové nebo velmi lesklé reflexe Průhlednost šíření světla skrze objekty bez zkreslení Hloubka ostrosti objekty vzdálené od objektu v centru pozornosti se jeví nezaostřené

26 3D grafika - Rendering Ukázka 3D renderingu

27 3D grafika - Blender open-source software pro modelování a vykreslování 3D počítačové grafiky a animací dostupný na mnoha platformách a OS např. FreeBSD, IRIX, GNU/Linux, MS Windows, Mac OS X díky vestavěnému game enginu lze velmi jednoduše vytvářet i interaktivní 3D aplikace

28 3D grafika - možnosti 3D her Mafia L.A.Noire

29 Děkujeme za pozornost.
