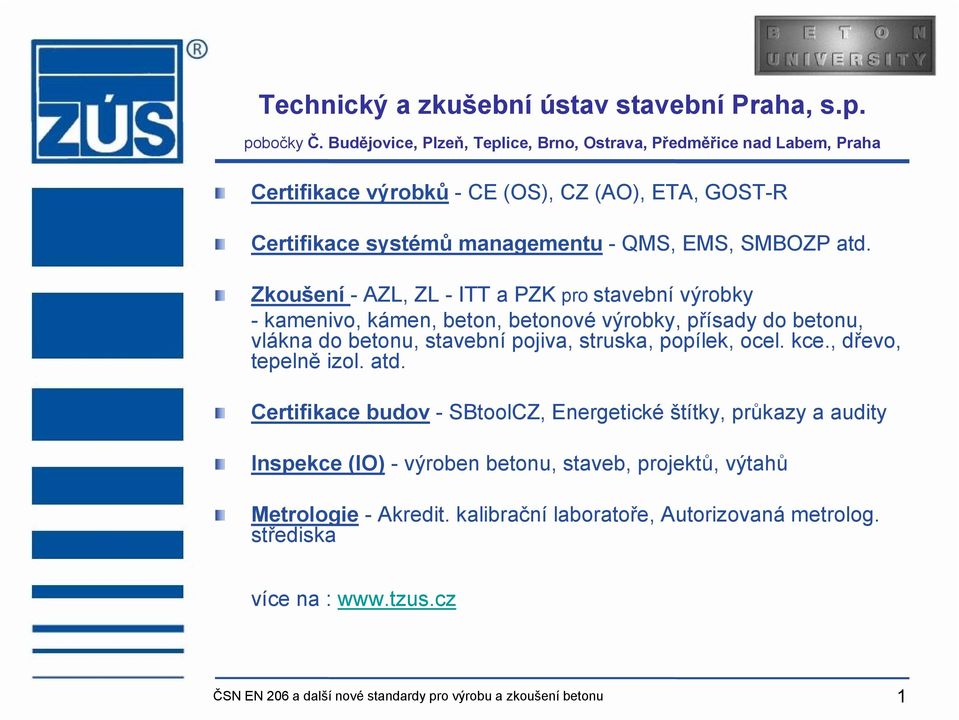

1 Technický a zkušební ústav stavební Praha, s.p. pobočky Č. Budějovice, Plzeň, Teplice, Brno, Ostrava, Předměřice nad Labem, Praha Certifikace výrobků - CE (OS), CZ (AO), ETA, GOST-R Certifikace systémů managementu - QMS, EMS, SMBOZP atd. Zkoušení - AZL, ZL - ITT a PZK pro stavební výrobky - kamenivo, kámen, beton, betonové výrobky, přísady do betonu, vlákna do betonu, stavební pojiva, struska, popílek, ocel. kce., dřevo, tepelně izol. atd. Certifikace budov - SBtoolCZ, Energetické štítky, průkazy a audity Inspekce (IO) - výroben betonu, staveb, projektů, výtahů Metrologie - Akredit. kalibrační laboratoře, Autorizovaná metrolog. střediska více na : ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 1

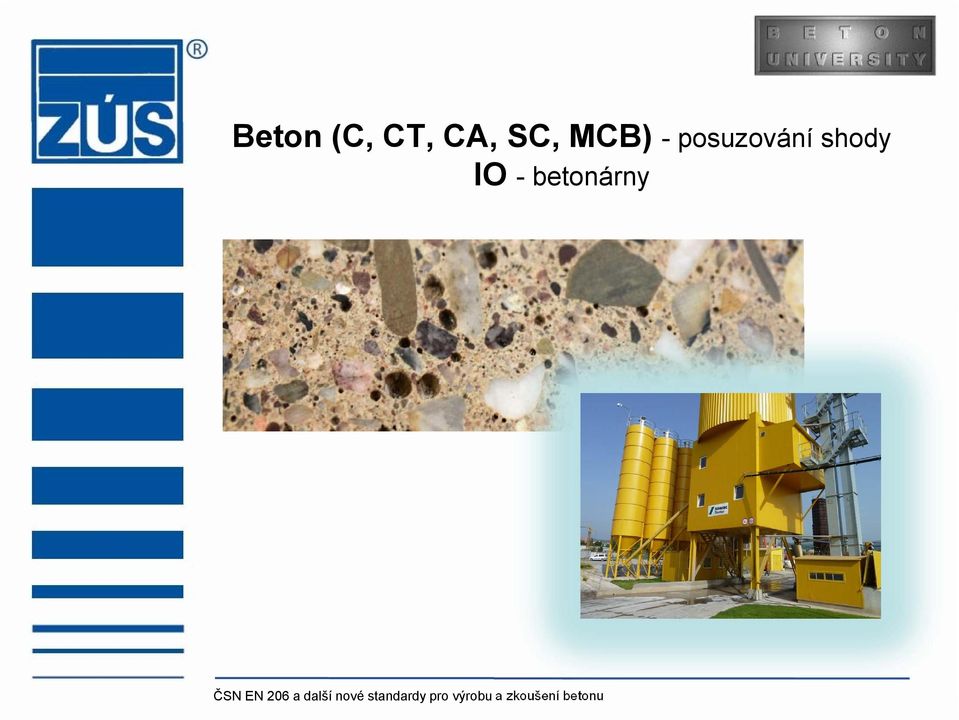

2 Beton (C, CT, CA, SC, MCB) - posuzování shody IO - betonárny ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu

3 Přehled postupů posuzování shody Národní systém - zákon č. 22/1997 Sb. NV č. 163/2002 Sb., ve znění 312/2005 Sb. Postup Zajištění SŘV Zkouška vzorku (typu) výrobku Posouzení SŘV Dohled SŘV Dohled výrobek 5 V AO AO AO AO 6 V V AO AO - 7 V AO V V V (posouz.) SŘV systém řízení výroby V zajišťuje výrobce AO provádí autorizovaná osoba SŘV systém řízení výroby V zajišťuje výrobce / dovozce AO provádí autorizovaná osoba Certifikačním orgánem (AO) v ČR je Autorizovaná osoba (AO). ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 3

4 Beton - postup PS dle 6 Beton pevnostních tříd C 12/15 (B 15) a vyšší pro konstrukce pozemních, inženýrských a dopravních staveb Úkoly výrobce: - provozuje systém řízení výroby (v místě výroby) - provede nebo nechá provést zkoušku typu výrobku (průkazní) dle požadavků ČSN EN resp. 206, TN a STO. - provádí zkoušky výrobků předepsaným způsobem (KVZK, radionuklidy.) - vydává Prohlášení o shodě Úkoly CO (AO): - provádí certifikaci SŘV a dohlíží nad jeho řádným fungováním. - vydává : Protokol o posouzení systému řízení výroby a Certifikát systému řízení výroby, případně STO - 1 x za 12 měsíců provádí AO dohled - posouzení SŘV a vydává Zprávu o dohledu ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 4

5 Beton - postup PS dle 5 lze jím nahradit 6 ve vazbě na 10 NV Beton pevnostních tříd C 12/15 (B 15) a vyšší pro konstrukce pozemních, inženýrských a dopravních staveb Úkoly výrobce: - provozuje systém řízení výroby (v místě výroby) - provádí zkoušky výrobků předepsaným způsobem (KVZK, radionuklidy.) - vydává Prohlášení o shodě Úkoly CO (AO): - posuzuje, vyhodnocuje a schvaluje systém řízení výroby a dohlíží nad jeho řádným fungováním - provede odběr a zkoušku typu výrobku (průkazní) dle TN nebo STO - vydává: Protokol o výsledku certifikace výrobku a Certifikát výrobku, případně STO - 1 x za 12 měsíců - provádí AO dohled - odběr a zkoušky a vydává Zprávu o dohledu nad certifikátem výrobku ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 5

6 Přehled postupů posuzování shody podle nařízení Evropského parlamentu a Rady (EU) č. 305/2011, (nařízení o stavebních výrobcích CPR), pro stavební výrobky uváděné na trh s označením CE Ozn. 5 Ozn. EU Zajištění FPC ITT Zkoušky výrobků Inspekce FPC Dohled výrobky Dohled FPC c 1+ V OS V OS OS OS d 1 V OS V OS - OS e 2+ V V V OS - OS f 2 V V V OS - - b 3 V OS a 4 V V V výrobce OS oznámený subjekt dříve notif. osoba (NB) FPC systém řízení výroby ITT zkouška typu výrobku Certifikačním orgánem dle EU-CPR je Oznámený subjekt (OS). ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 6

7 Postup AO při posuzování shody betonu po vydání ČSN EN 206 pro Beton pevnostních tříd C 12/15 (B 15) a vyšší (konstrukce pozemních, inženýrských a dopravních staveb) platí v současné době dvě určené normy : A) ČSN EN 206-1:2001+ Z3:2008+Z4:2013 Beton Část 1: Specifikace, vlastnosti, výroba a shoda. B) ČSN EN 206:2014 Beton Specifikace, vlastnosti, výroba a shoda. ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 7

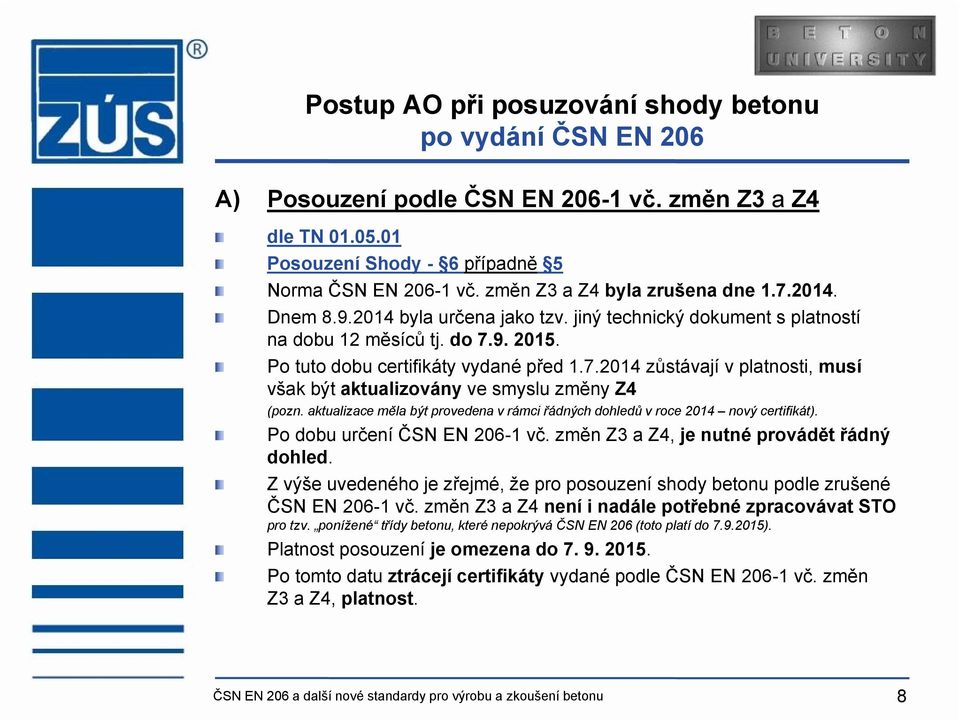

8 Postup AO při posuzování shody betonu po vydání ČSN EN 206 A) Posouzení podle ČSN EN vč. změn Z3 a Z4 dle TN Posouzení Shody - 6 případně 5 Norma ČSN EN vč. změn Z3 a Z4 byla zrušena dne Dnem byla určena jako tzv. jiný technický dokument s platností na dobu 12 měsíců tj. do Po tuto dobu certifikáty vydané před zůstávají v platnosti, musí však být aktualizovány ve smyslu změny Z4 (pozn. aktualizace měla být provedena v rámci řádných dohledů v roce 2014 nový certifikát). Po dobu určení ČSN EN vč. změn Z3 a Z4, je nutné provádět řádný dohled. Z výše uvedeného je zřejmé, že pro posouzení shody betonu podle zrušené ČSN EN vč. změn Z3 a Z4 není i nadále potřebné zpracovávat STO pro tzv. ponížené třídy betonu, které nepokrývá ČSN EN 206 (toto platí do ). Platnost posouzení je omezena do Po tomto datu ztrácejí certifikáty vydané podle ČSN EN vč. změn Z3 a Z4, platnost. ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 8

9 Postup AO při posuzování shody betonu po vydání ČSN EN 206 B) Posouzení podle ČSN EN 206:2014 dle TN Posouzení Shody - 6 případně 5 Jedná se o nové posouzení nová žádost a nový certifikát. Posouzení je platné po dobu platnosti normy při dodržení povinností, které ukládá výrobcům a AO nařízení vlády č.163/2002 Sb., v platném znění - dohled 1x12 za měsíců. Povinností žadatele o posouzení shody je předložit AO všechny doklady o splnění požadavků uvedených v TN (PZK, TP, PSŘV, KZP). V nově vydávaných certifikátech podle ČSN EN 206 nesmí být uvedeny jiné pevnostní třídy, než které jsou v této normě konkrétně specifikovány (Tab. F1). ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 9

10 Postup AO při posuzování shody betonu po vydání ČSN EN 206 resp. ČSN P beton může být posuzován podle obou těchto určených norem nebo při odchylkách od určených norem podle stavebně technických osvědčení (STO) viz. bod C) Svaz výrobců betonu (SVB) v současné době zpracovává předběžnou ČSN P , která přebírá specifikace ze zrušených změn Z3 a Z4 (ČSN EN 206-1), bude-li výrobce žádat o vydání certifikátu podle této normy, a ČSN P nebude vyhlášena jako určená norma, bude nutné zpracovat STO. Normu lze použít jako podklad pro jeho vypracování. ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 10

11 Postup AO při posuzování shody betonu po vydání ČSN EN STO C) Posouzení podle STO dle TN Posouzení Shody - 6 případně 5 Jedná se o nové posouzení nová žádost, STO, nový certifikát. Beton dle požadavků jiných předpisů např. PN, TN SVB, TL, TKP ŘSD, SŽDC (ČD), ŘVC; např: B - čkové betony, vodostavebný beton (HV4,,,,), potěr atd. Posouzení (certifikát) podle STO je platné po dobu platnosti STO. Povinností žadatele o posouzení shody je předložit AO všechny doklady o splnění požadavků uvedených v TN (PZK, TP, PSŘV, KZP). ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 11

12 Postup AO při posuzování shody betonu po vydání ČSN EN CB D) CB Kryty dle ČSN (2014) dle TN vymezení sledovaných vlastností Posouzení Shody - 6 případně 5 Jedná o nové posouzení se nová žádost a nový certifikát Průkazní zkoušky dle požadavku ČSN Povinností žadatele o posouzení shody je předložit AO všechny doklady o splnění požadavků uvedených v TN (PZK, TP, PSŘV, KZP atd.). všechny TN volně ke stažení na : ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 12

13 Potěrové materiály (cementové CT, anhydrit CA ) dle CSN EN Potěrové materiály s podlahové potěry ČSN EN je harmonizovaná norma postup PS 1, 3, 4 pro betonárny nejčastěji postup PS 4 Úkoly výrobce : - provede nebo nechá provést zkoušku typu výrobku (průkazní) - provozuje systém řízení výroby (v místě výroby) - provádí zkoušky výrobků předepsaným způsobem (KVZK, radionuklidy.) - vydává Prohlášení o vlastnostech výrobku (dříve ES prohlášení o shodě) - vydává CE označení výrobku ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 13

14 Označení CE - CT ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 14

15 Směsi stmelené cementem (SC) dle ČSN EN resp. ČSN Označení: např: SC 0/22; C 8/10 (dříve KSC I) viz. ČSN EN resp. ČSN Směs kameniva s určeným oborem zrnitosti, cementu a vody. Směs je vyráběna v zavlhlé konzistenci a dovážena sklápěcími vozidly. Množství vody musí odpovídat stanovené optimální vlhkosti. Hutnění směsi probíhá válcováním. Úkoly výrobce: - provozuje systém řízení výroby (v místě výroby) - provede nebo nechá provést zkoušku typu výrobku (ITT) dle požadavků ČSN provádí zkoušky kontrolní zkoušky směsí v rozsahu ČSN vydává Prohlášení o shodě Možnost nepovinné certifikace produktu (dle PN nebo neurčené ČSN, EN, DIN atd.) Certifikační orgán (TZÚS) vydává - Protokol o výsledku certifikace produktu - Certifikát ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 15

16 Mezerovitý beton dle ČSN vrstvy se směsí stmelených hydraulickými pojivy Označení: MCB Mezerovitý beton lze využít k vytvoření podkladní vrstvy vozovky celoplošným drenážním účinkem, jako drenážní výplně za rubem opěrných a zárubních zdí a mostních opěr,nebo jako vyplnění liniových drenáží. Úkoly výrobce: - provozuje systém řízení výroby (v místě výroby) - provede nebo nechá provést zkoušku typu výrobku (ITT) dle požadavků ČSN , tab provádí zkoušky kontrolní zkoušky směsí v rozsahu ČSN , tab vydává Prohlášení o shodě Možnost nepovinné certifikace produktu (dle PN nebo neurčené ČSN, EN, DIN atd.) Certifikační orgán (TZÚS) vydává - Protokol o výsledku certifikace produktu - Certifikát ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 16

17 Certifikační orgán nepovinná certifikace produktu ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 17

18 Beton inspekční orgán (IO) Inspekce betonáren (ČSN EN 206, TKP 18) ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 18

19 Beton inspekční orgán (IO) Inspekce betonáren (ČSN EN 206, TKP 18) Úkoly IO : - provádí počáteční, běžné případně mimořádné inspekce betonáren na základě žádosti výrobce betonu - vydává Inspekční zprávu případně Inspekční certifikát. ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 19

20 Beton inspekční orgán (IO) Inspekce betonáren (ČSN EN 206, TKP 18) ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 20

21 Beton inspekční orgán (IO) Inspekce betonáren (ČSN EN 206, TKP 18) Počáteční inspekce: - účelem je zjištění, zda jsou zajištěny nezbytné podmínky týkající se personálu a zařízení pro výrobu betonu - příručka kvality pro řízení výroby,tech. postup výroby, PZK, KZP, Metrologie, výcvik, atd. viz. kap. 9 ČSN EN IO provádí namátkové odběry a zkoušky souběžně s výrobcem. Běžná inspekce: - účelem je, kontrola, zda jsou dodržovány nezbytné podmínky pro výrobu schváleného řízení výroby - výroba, odběry a zkoušení, výsledky kontr. zkoušek, údržba výrobního zařízení dle plánu, kalibrace měřidel atd. - IO provádí namátkový odběr vzorků pro zkoušení z běžné výroby. Mimořádná inspekce: je nutná, pokud - jsou zjištěny vážné nesrovnalosti během běžné inspekce, - byla výroba přerušena na dobu delší než 6 měsíců - při změně podmínek výroby (nové výrobní zařízení, změna vstup. surovin, atd.) - je-li požadována CO k získání důkazu oprávněnosti. ČSN EN 206 a další nové standardy pro výrobu a zkoušení betonu 21
