LEGISLATIVA. Ing. Jiří Handl KÖNIGFRANKSTAHL s.r.o. Zákaznický seminář 24./

Transkript

1 LEGISLATIVA Ing. Jiří Handl KÖNIGFRANKSTAHL s.r.o. Zákaznický seminář 24./

2 ČSN EN ČSN EN Dveře, vrata a otvíravá okna Norma výrobku, funkční vlastnosti Charakteristiky požární odolnosti a/nebo kouřotěsnosti Zařazení mezi harmonizované normy: 09/2016 Konec přechodného období: 09/2019

3 ČSN EN PRO VYSTAVENÍ CE ZNAČKY PRO PROTIPOŽÁRNÍ DVEŘE MUSÍ BÝT V PLATNOSTI HARMONIZOVANÁ NORMY PRO BĚŽNÉ DVEŘE I PROTIPOŽÁRNÍ DVEŘE. ČSN EN Vnější okna, stěny a dveře bez požární odolnosti konec př. období 2/2010 ČSN EN Vnitřní okna, stěny a dveře bez požární odolnosti vydání 2018?? ČSN EN Dveře, vrata a otvíravá okna s požární odolností konec př. období 10/2019

4 ČSN EN 16034

5 ČSN EN Deklarované vlastnosti

6 ČSN EN zkoušení a značení Vlastnost Zkoušeno podle Klasifikováno podle Označení Požární odolnost EN EN E, EI 1, EI 2, EW Kouřotěsnost EN EN S m, S a Schopnost uvolnění 3 x uvolnění před zkouškou "uvolnitelné" Trvanlivost schopnosti uvolnění shoda s EN 1155, EN "uvolnění je udržováno" Samozavírání 25 cyklů před zkouškou EN C Trvanlivost proti degradaci EN 1191 EN až 5 samozavírání proti stárnutí normy pro kování "dosažena"

7 ČSN EN Úkoly výrobce a úřadu

8 ČSN EN Prohlášení o vlastnostech a CE značka

9 NAŘÍZENÍ VLÁDY č. 215/2016

10 Změna 5 certifikace (4) Autorizovaná osoba provádí nejméně jedenkrát za 12 měsíců dohled nad řádným fungováním systému řízení výroby, odebírá vzorky výrobků v místě výroby, provádí jejich zkoušky a posuzuje, zda vlastnosti výrobku odpovídají určeným normám, technickým předpisům nebo stavebnímu technickému osvědčení. O vyhodnocení dohledu vydá autorizovaná osoba zprávu, kterou předá výrobci. Pokud autorizovaná osoba zjistí nedostatky ve fungování systému řízení výroby u výrobce nebo ve vlastnostech výrobku, je oprávněna zrušit nebo změnit jí vydaný certifikát.

11 NUTNÁ AKTUALIZACE CERTIFIKÁTŮ DO KONCE ROKU 2017!!!!

12 Protipožární systémy 2018 ECONOMY 50/60 JANISOL 2 JANISOL 4 VISS FIRE vnitřní stěny

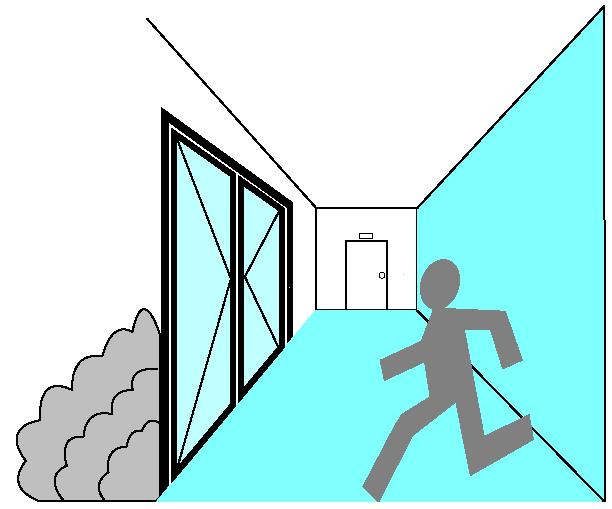

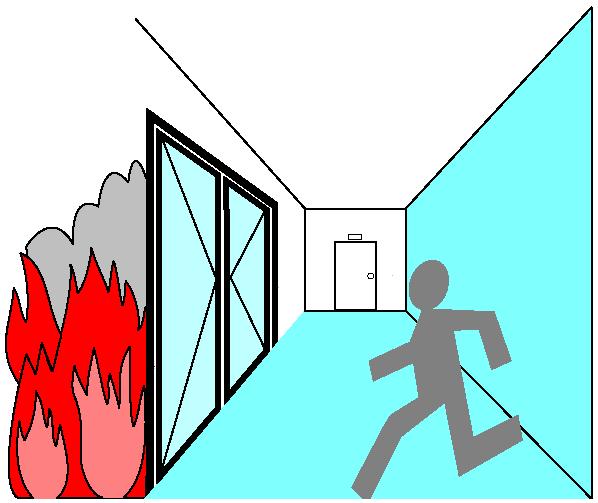

13 ROZDĚLENÍ POŽÁRNÍCH KONSTRUKCÍ KOUŘOTĚSNÉ (S) PROTIPOŽÁRNÍ (E/EW) PROTIPOŽÁRNÍ (EI) ECONOMY JANISOL 2 JANISOL 4 ECONOMY VISS FIRE JANISOL 2 JANISOL 4 VISS FIRE

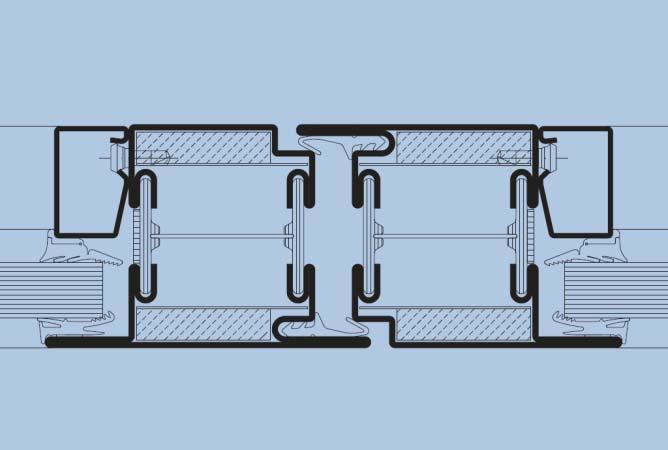

14 SKUPINY PROFILŮ 1. ECONOMY 2. JANISOL 3. VISS FIRE ECONOMY 50 EW ECONOMY 60 EW ECONOMY 50 NEREZ EW JANISOL 2 EI JANISOL 2 NEREZ EI JANISOL 4 EI VISS FIRE : EW 30 EW 90, EI 30 - EI 90 VISS FIRE S : EW 30 EW 60, EI 30 (EI 60?) VISS FIRE vnitřní stěny EW30 EI 90

15 Přehled platnosti klasifikačních osvědčení: ECONOMY EW30/60 vydáno platnost PKO uzávěry do PKO stěny do PKO uzávěry kouřotěsné do ECONOMY EW90/120 vydáno platnost PKO uzávěry do PKO stěny do Janisol 2 EI30/45 vydáno platnost PKO uzávěry do PKO stěny do PKO uzávěry kouřotěsné do PKO posuvné dveře EI30/EW do Janisol 4 EI60/90/120 vydáno platnost PKO uzávěry a stěny do PKO uzávěry kouřotěsné do VISS FIRE vydáno platnost PKO fasády do PKO střechy do PKO vnitřní stěny do

16 CERTIFIKACE (do 09/2019!) TZUS s.p. Praha - vystavování klasifikačních protokolů (na základě zkušebních protokolů) - vystavování certifikátů a STO - ceny: jeden certifikát ,- Kč - audit ,- Kč (popř. certifikát včetně auditu ,- Kč) - certifikaci provádí ing. Plocek CSI a.s. Zlín - předány všechny klasifikační protokoly - vystavování certifikátů a STO - ceny: jeden certifikát ,- Kč (při dvou a více najednou cena 8.400,- Kč) - audit 6.000,- Kč + cestovní náklady - certifikaci provádí ing. Helegda

17 POSUZOVÁNÍ SHODY VÝROBKŮ (stav platný od )

18 HARMONIZOVANÉ PRODUKTOVÉ NORMY Současná situace v oblasti fasád, oken a dveří Konec přechodného období ČSN EN Vrata (skládací, posuvná) norma výrobku 4/2005 ČSN EN Lehké obvodové pláště norma výrobku 12/2005 ČSN EN Vnější okna, stěny a dveře bez požární odolnosti norma výrobku 2/2010 ČSN EN Vnitřní okna, stěny a dveře bez požární odolnosti - ČSN EN Dveře, vrata a otevíravá okna s požární odolností 10/2019

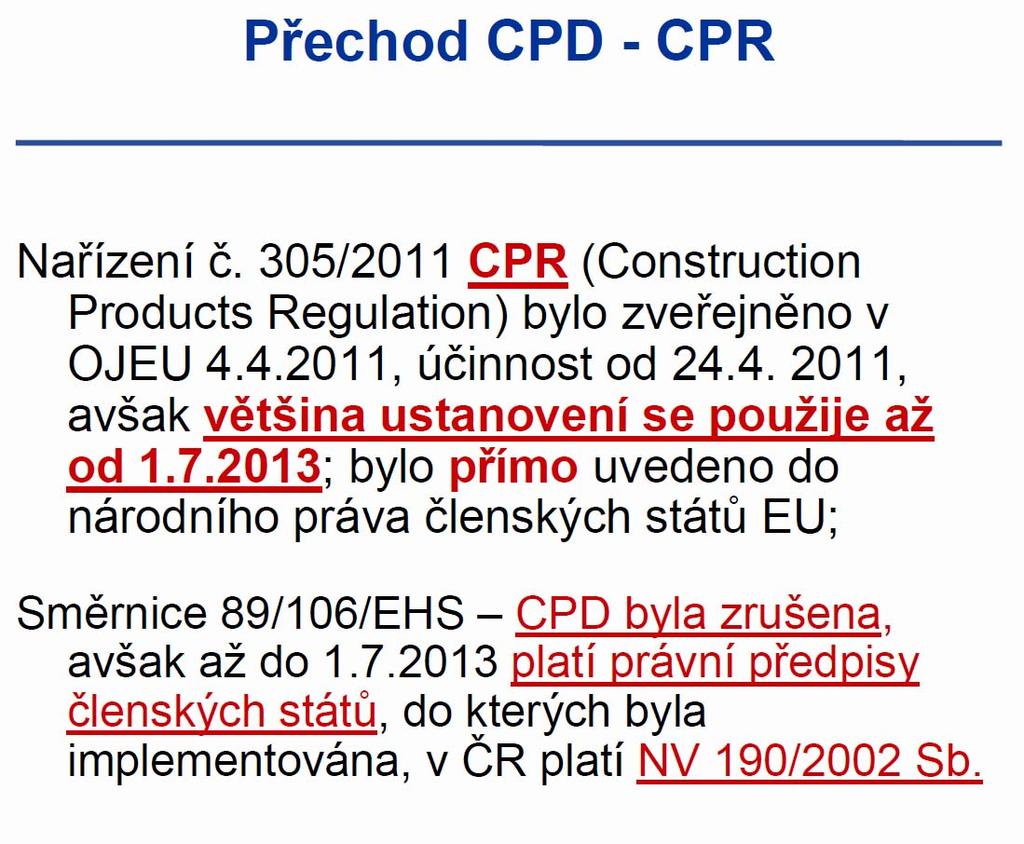

19 Nařízení rady EU č. 305/2011 ze dne 9. března 2011, Kterým se stanoví harmonizované podmínky pro uvádění stavebních výrobků na trh a kterým se zrušuje směrnice Rady 89/106/EHS

20 (Construction Products Directive)

21 Postupy posouzení shody

22 VNĚJŠÍ OKNA A DVEŘE Vlastnosti musí být prokázány: 1. Počátečními zkouškami typu (ITT) 2. Řízením výroby u výrobce (FPC) ITT : výsledky počátečních zkoušek typu (nepožární) dle EN FPC : výrobce musí zavést a udržovat systém FPC, zajišťující, že výrobky dodržují stanovené vlastnosti

23 Počáteční zkoušky typu Provedl výrobce systému JANSEN AG (kaskádový systém) Klasifikace (zařazení do určité třídy nebo skupiny) jsou v katalogu Vyhodnocení a výsledky zkoušek jsou (z každé zkoušky zvlášť) k dispozici ve formě jednostránkových vyhodnocení z IFT Rosenheim (jsou na přiloženém disku) Shrnutí a překlad všech základních (mandatorních) vlastností je uvedeno v protokolu TZUS

24 Mandatorní (povinné) vlastnosti oken Mandatorní (povinné) vlastnosti dveří - Odolnost proti větru - Vodotěsnost - Průvzdušnost - Součinitel prostupu tepla - Akustické vlastnosti - Únosnost bezpečnostních zařízení - Nebezpečné látky - Odolnost proti větru - Vodotěsnost - Průvzdušnost - Součinitel prostupu tepla - Akustické vlastnosti - Únosnost bezpečnostních zařízení - Nebezpečné látky - Výška

25 FASÁDNÍ PLÁŠTĚ Vlastnosti musí být prokázány: 1. Počátečními zkouškami typu (ITT) 2. Řízením výroby u výrobce (FPC) ITT : výsledky počátečních zkoušek typu (nepožární) dle EN FPC : výrobce musí zavést a udržovat systém FPC, zajišťující, že výrobky dodržují stanovené vlastnosti

26 FASÁDNÍ KATALOG vlastnosti dle EN 13830

27 PRODUKTOVÝ PAS JANSEN VISS : - obsahuje výsledky všech zkoušek počátečního typu (nepožární) dle EN 13830

28 Prohlášení o vlastnostech

31 Hodnoty vlastností

33 ČSN EN ČSN EN ed. 2 Lehké obvodové pláště norma výrobku

34 ČSN EN vyšla již česká verze - do byla platná i EN některé vlastnosti jsou nové - některé současné jsou přepracované POZOR!!! Nově vydaná EN ještě nebyla zařazena mezi harmonizované normy, tzn. v době do její harmonizace oficiálně nelze vystavovat CE značku a prohlášení o vlastnostech!!!!!!!

35 ČSN EN Přehled vlastností

36 ČSN EN Deklarace vlastností

37 ČSN EN Počet povinných vlastností se zvýšil ze 14 na 17 (18): - odolnost proti zatížení sněhem (tam, kde se může vyskytovat) - styková neprůzvučnost spár v horizontální i vertikální rovině - odolnost proti zemětřesení - vlastnosti skel: prostupnost světla, solární zátěž, prostup sluneční energie, prostup UV záření Dodatečné požadavky na současné vlastnosti: - reakce na oheň klasifikace dle EN : - profily, sklo A1: dle směrnice 96/603EK (bez zkoušek) - těsnění: E (dle EN ) - požární odolnost: nově i třída EW (nyní jen E, EI) - odolnost proti vlastnímu zatížení: nyní max. průhyb L/500, popř. 3 mm, nově je průhyb omezen mezerou mezi výplní (sklem) a profilem příčky - trvanlivost: nyní pouze návod pro údržbu, nově se trvanlivost bude vztahovat i na vlastnosti voda, vítr, vzduch, tzn. nové zkoušky stárnutí těsnění, tmelů, výplní apod. - odolnost proti větru nyní průhyb max. H/200, nově dle výšky do 3 m H/200, do 7,5 m 5 mm + H/300, nad 7,5 m H/250

38 ČSN EN 13830

39 ČSN EN 13830

40 ČSN EN 13830

41 ČSN EN 13830

42 ČSN EN A vyšla jen anglická verze - do je platná i EN A1

43 Aktuality o dalších normách a zákonech

44 Příprava nového zákona o stavebních výrobcích Z důvodu zpřehlednění legislativy v oblasti stavebních výrobků byl v říjnu 2016 usnesením vlády schválen věcný záměr nového zákona o stavebních výrobcích. Ministerstvu průmyslu a obchodu bylo uloženo do zpracovat návrh paragrafového znění zákona. Nový zákon by měl obsahovat nejen pravidla pro uvádění stavebních výrobků na trh, ale i pro zabudování do stavby. Postupy posuzování výrobků, které jsou v neharmonizované sféře (národním systému), tj. pro které zatím neexistují harmonizované normy, by se měly více přiblížit postupům pro výrobky v harmonizované oblasti. Prohlášení o shodě by i v národním systému mělo být nahrazeno Prohlášením o vlastnostech, které má vyšší vypovídací hodnotu. Pro jednotlivé skupiny výrobků by měly být postupně zpracovány tzv. technické listy specifikující požadavky na jednotlivé vlastnosti výrobků s ohledem na jejich zamýšlené použití. Tyto požadavky jsou v současné době roztroušeny v různých technických předpisech. Cílem nového zákona má být i zvýšení kontroly výrobků dodávaných přímo na stavbu, a to rozšířením kompetencí České obchodní inspekce i stavebního dozoru. Normy platné versus normy neplatné, avšak harmonizované Harmonizované normy jsou evropské normy vydávané pro jednotlivé skupiny výrobků za účelem jejich jednotného posuzování, ověřování vlastností a značení CE pro uvedení na trh, tedy prodej v rámci EU včetně České republiky. Harmonizací se rozumí vyhlášení normy v Úředním věstníku Evropské unie (viz Seznam harmonizovaných norem včetně data platnosti jako harmonizované normy a data ukončení souběžné platnosti s národními předpisy (tzv. přechodné období) je přehledně uveden i na informačním portálu Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví ke stavebním výrobkům ( V současné době dochází k revizi velkého počtu harmonizovaných norem. Samozřejmě jednak z důvodu doplnění nejnovějších vědeckých poznatků, avšak hlavně z důvodu jejich návaznosti na dříve platnou směrnici o stavebních výrobcích 89/106/EHS (CPD), která byla v minulých letech nahrazena Nařízením Evropského parlamentu a Rady (EU) č. 305/2011 (CPR) s doplněním některých požadavků. Bohužel nezřídka dochází k situaci, kdy je původní harmonizovaná norma zrušena, nahrazena novou stejného označení, avšak odlišného data vydání. Přitom nová, platná norma ještě dlouhou dobu není vyhlášena jako harmonizovaná a norma stará, tedy původní, je fakticky již zrušena.

45

46 ČSN

47 ČSN

48 ČSN

49

50

51

52 Informační portály wiki.jansencz.cz (výkresy dwg)
