TECHNICKÁ DOKUMENTACE

Transkript

1 Střední průmyslová škola na Proseku Novoborská 2, Praha 9 TECHNICKÁ DOKUMENTACE - technická dokumentace, standardizace a globalizace - standardizace (normalizace) v IT - jednotky a standardizované prvky Ing. Lukáš Procházka 1IT Technická dokumentace v IT 28. prosince

2 STANDARDIZACE - dokumentované úmluvy obsahující technické specifikace - v IT oblasti vydávají standardy (normy): oficiální normalizační organizace konsorcia výrobců a uživatelů Nejčastější důvody standardizace - dokumentace srozumitelná pro široký okruh pracovníků - dokumentace má být jednoznačná - normalizační činnost na mezinárodní úrovni - kompatibilita systémů - zajištění kvality a bezpečnosti SPŠ na Proseku 1-2 Ing. Lukáš Procházka

3 ÚROVNĚ ORGRANIZACÍ Normalizační organizace na mezinárodní úrovni ISO International Organization for Standardization IEC International Electrotechnical Commision ITU International Telecommunicatons Union Normalizační organizace na evropské úrovni CEN Comité Européen Normalisation CELENEC Comité Européen de Normalisation Eléctrotechnique ETSI European Telecommunications standards Institute Normalizační organizace na úrovni České republiky Úřad pro technickou normalizaci, metrologii a státní zkušebnictví SPŠ na Proseku 1-3 Ing. Lukáš Procházka

4 PŘEJÍMÁNÍ NOREM V ČR překladem jako identické překladem s modifikacemi uvedenými jako doplňky zapracováním do ČSN pozměněna je forma i obsah normy převzetím originálu mezinárodní normy evropské normy české normy ČSN ISO norma ISO norma IEC norma EN ISO EN norma ETS norma ČSN ISO ČSN EN ISO ČSN EN ČSN IEC ČSN ETS SPŠ na Proseku 1-4 Ing. Lukáš Procházka

5 TYPY STANDARDŮ standardy (De jure) - přijaté některou ze standardizačních organizací (ISO, IEC, ) standardy (De facto) - konvence, všeobecně užívané jako standard - nebyly přijaté jako standardizační organizací - vyvinuté velkým producentem a přijaté ostatními producenty - IBM PC kompatibilní, technologie ActiveX od Microsoftu, IBM PC 5150 SPŠ na Proseku 1-5 Ing. Lukáš Procházka

6 NORMALIZAČNÍ ORGANIZACE ISO (International Organization for Standardization) - mezinárodní společnost pro normalizaci - vydává mezinárodní normy ISO - sídlo: Ženeva, Švýcarsko, EU Normy/standardy - standard ISO-OSI (ISO Open Systems Interconnection) - ISO/IEC ISO standard = OpenDocument (ODF) - ISO popis vlastností tiskového formátu PDF - ISO systém bezpečnosti informací (ISMS) webové stránky organizace: SPŠ na Proseku 1-6 Ing. Lukáš Procházka

7 NORMALIZAČNÍ ORGANIZACE ŘÁDNÝ ČLEN KORESPONDENČNÍ ČLEN KANDIDÁT NA ČLENSTVÍ SPŠ na Proseku 1-7 Ing. Lukáš Procházka

8 NORMALIZAČNÍ ORGANIZACE IEC (International Electrotechnical Commission) - vydává mezinárodní normy v elektrotechnice, elektronice a příbuzných oborech - sídlo: Ženeva, Švýcarsko, EU Normy/standardy - IEC spojovací prvky a pasivní součástky vláknové optiky - IEC 339 pevná koaxiální přenosová vedení a přidružené přírubové konektory pro všeobecné účely webové stránky organizace: SPŠ na Proseku 1-8 Ing. Lukáš Procházka

9 NORMALIZAČNÍ ORGANIZACE PLNÉ ČLENSTVÍ PŘIDRUŽENÉ ČLENSTVÍ ÚČASTNÍCI AFFILIATE COUNTRY PROGRAMME SPŠ na Proseku 1-9 Ing. Lukáš Procházka

10 NORMALIZAČNÍ ORGANIZACE ITU (International Telecommunications Union) - spadá pod OSN standardy pro telekomunikace - ITU-Telecommunications a ITU-Radiocommunications - sídlo: Ženeva, Švýcarsko, EU Normy/standardy - doporučení řady V (modemy V.32, V.40, V.90) - doporučení řady X (datové sítě a koncepce ISO) - doporučení řady H (H.323 internetová telefonie) webové stránky organizace: SPŠ na Proseku 1-10 Ing. Lukáš Procházka

11 NORMALIZAČNÍ ORGANIZACE ANSI (American National Standard Institute) - národní standardizační organizace v USA - produkuje standardy pro oblast počítačů - sídlo: Washington, USA Normy/standardy - standard ASCII (American Standard Code for Information Interchange) - standard programovacího jazyka ANSI C webové stránky organizace: SPŠ na Proseku 1-11 Ing. Lukáš Procházka

12 KONSORCIA W3C (World Wide Web Consorcium) - vydávání a vývoj webových standardů (WWW) - W3C je spravováno institucemi MITCSAIL (Cambridge, USA), ERCIM (Sophia, Francie) a Keio University (Tokyo, Japonsko) Normy/standardy - standardy jazyků (X)HTML, CSS, XML, MathML, RDF - standardy formátů obrázků PNG, WebCGM, SVG - standardy metodiky testování web. stránek WCAG, ATAG webové stránky organizace: SPŠ na Proseku 1-12 Ing. Lukáš Procházka

13 KONSORCIA IEEE (Institute of Electrical and Electronics Engineers) - největší profesní organizace na světě - standardizační orgán pro počítačové sítě (IEEE 802) - sídlo: New Jersey, USA Normy/standardy - IEEE Ethernet standard - IEEE WLAN standard (Wi-fi) - IEEE Broadband Wireless Access WiMAX webové stránky organizace: SPŠ na Proseku 1-13 Ing. Lukáš Procházka

14 KONSORCIA VESA (Video Electronics Standards Association) - konsorcium výrobců videoadaptérů a monitorů - sídlo: Newark, Kalifornie, USA - AMD, Apple, Belkin, Dell, EIZO, Foxconn, HP, Intel, NEC, Normy/standardy - standard SVGA, DisplayPort, - standard VESA (montáž LCD) webové stránky organizace: SPŠ na Proseku 1-14 Ing. Lukáš Procházka

15 KONSORCIA The Open Group - nastavení technologicky neutrálních otevřených standardů - sídlo: Newark, Kalifornie, USA - IBM, HP, Oracle, Philips, Huawei, NASA, Boeing, AT&T, Normy/standardy - standard POSIX (Single UNIX Specification) - standard LDAP (Lightweight Directory Access Protokol) - standard ARM (Application Response Measurement) - standard XBSS (X/Open Baseline Security Services) webové stránky organizace: SPŠ na Proseku 1-15 Ing. Lukáš Procházka

16 KONSORCIA USB-IF (USB Implementers Forum, Inc.) - Nezisková organizace vyvíjející specifikaci k USB - sídlo: Beaverton, Oregon, USA - HP, Intel, LSI, Microsoft, Renesas, STMicroelectronics Normy/standardy - USB 3.1 specification (Universal Serial Bus) - Wireless USB specification - EcpressCard standard - PC Card standard (PCMCIA) webové stránky organizace: SPŠ na Proseku 1-16 Ing. Lukáš Procházka

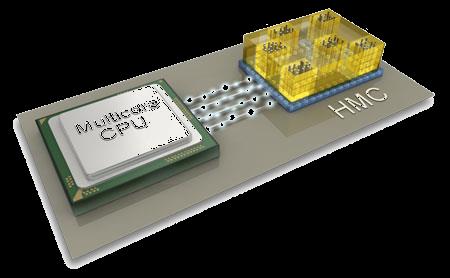

17 KONSORCIA HMCC (Hybrid Memory Cube Consortium) - Hybrid Memory Cube = stohování paměťových čipů - sídlo: Beaverton, Oregon, USA - ARM, IBM, Micron technology, Open-Silicon, Samsung, Normy/standardy - standard HMC (Hybrid Memory Cube) - Hybrid Memory Cube = stohování paměťových čipů - až 15x vyšší propustnost než DDR3 webové stránky organizace: SPŠ na Proseku 1-17 Ing. Lukáš Procházka

18 KONSORCIA OMA (Open Mobile Alliance) - cílem je vyvinout otevřené standardy pro mobilní zařízení - sídlo: San Diego, Kalifornie, USA - AT&T, BlackBerry, Microsoft, Orange, Intel, Qualcomm, Normy/standardy - OMA Virtualisation (candidate) - OMA Managament Policy MO (candidate) - OMA OneAPI Profile of RESTful Network APIs (candidate) - OMA Open Connection manager API (candidate) webové stránky organizace: SPŠ na Proseku 1-18 Ing. Lukáš Procházka

19 JEDNOTKY V IT délkové míry v IT Rackové skříně: Rack Unit [U] racková montážní lišta LCD displeje: Palce (inch) ["] = [in] přepočet 1U = 1,75 in = 44,45 mm rackové skříně SPŠ na Proseku 1-19 Ing. Lukáš Procházka

20 ZÁVITY V IT TECHNOLOGIÍCH - používají se 2 typy závitů: METRICKÝ a PALCOVÝ METRICKÝ M3: připevnění PC komponent DVD mechanika, motherboard PALCOVÝ 6-32 UNC: připevnění PC komp. HDD, PC case M6: připevnění Rack. prvků SPŠ na Proseku 1-20 Ing. Lukáš Procházka

21 JEDNOTKY V IT Jednotka zkratka převod bit b 1 bit = 1 bit byte B 1 byte = 8 bitů kilobyte kb 1 kilobyte = 1000 byte megabyte MB 1 megabyte = 1000 kilobyte gigabyte GB 1 gigabyte = 1000 megabyte terabyte TB 1 terabyte = 1000 gigabyte SPŠ na Proseku 1-21 Ing. Lukáš Procházka

22 JEDNOTKY V IT Jednotka zkratka převod bit b 1 bit = 1 bit byte B 1 byte = 8 bitů kibibyte kib 1 kibibyte = 1024 byte 1 kibibyte = 8192 bit mebibyte gibibyte tebibyte pebibyte zebibyte MiB GiB TiB PiB ZiB SPŠ na Proseku 1-22 Ing. Lukáš Procházka
