RSL 400. easy handling. Bezpečnostní laserový skener se dvěma samostatnými ochrannými funkcemi.

Transkript

1 RSL 400 Bezpečnostní laserový skener se dvěma samostatnými ochrannými funkcemi easy handling.

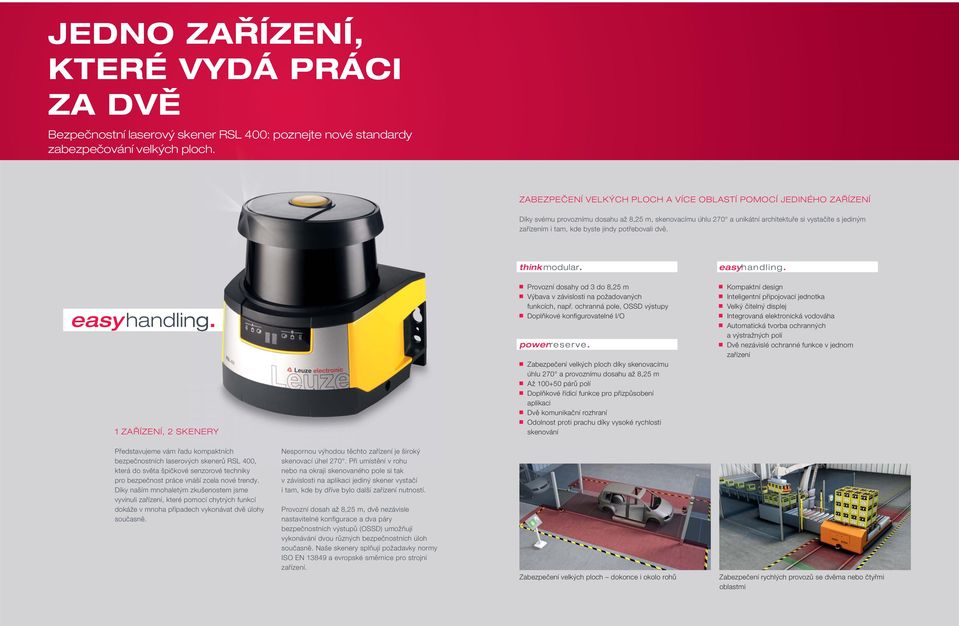

2 JEDNO ZAŘÍZENÍ, KTERÉ VYDÁ PRÁCI ZA DVĚ Bezpečnostní laserový skener RSL 400: poznejte nové standardy zabezpečování velkých ploch. ZABEZPEČENÍ VELKÝCH PLOCH A VÍCE OBLASTÍ POMOCÍ JEDINÉHO ZAŘÍZENÍ Díky svému provoznímu dosahu až 8,25 m, skenovacímu úhlu 270 a unikátní architektuře si vystačíte s jediným zařízením i tam, kde byste jindy potřebovali dvě. think modular. easyhandling. Provozní dosahy od 3 do 8,25 m Kompaktní design easy handling. Výbava v závislosti na požadovaných funkcích, např. ochranná pole, OSSD výstupy Doplňkové konfigurovatelné I/O powerreserve. Inteligentní připojovací jednotka Velký čitelný displej Integrovaná elektronická vodováha Automatická tvorba ochranných a výstražných polí Dvě nezávislé ochranné funkce v jednom zařízení Zabezpečení velkých ploch díky skenovacímu úhlu 270 a provoznímu dosahu až 8,25 m Až párů polí Doplňkové řídicí funkce pro přizpůsobení aplikaci Dvě komunikační rozhraní 1 ZAŘÍZENÍ, 2 SKENERY Odolnost proti prachu díky vysoké rychlosti skenování Představujeme vám řadu kompaktních bezpečnostních laserových skenerů RSL 400, která do světa špičkové senzorové techniky pro bezpečnost práce vnáší zcela nové trendy. Díky naším mnohaletým zkušenostem jsme vyvinuli zařízení, které pomocí chytrých funkcí dokáže v mnoha případech vykonávat dvě úlohy současně. Nespornou výhodou těchto zařízení je široký skenovací úhel 270. Při umístění v rohu nebo na okraji skenovaného pole si tak v závislosti na aplikaci jediný skener vystačí i tam, kde by dříve bylo další zařízení nutností. Provozní dosah až 8,25 m, dvě nezávisle nastavitelné konfigurace a dva páry bezpečnostních výstupů (OSSD) umožňují vykonávání dvou různých bezpečnostních úloh současně. Naše skenery splňují požadavky normy ISO EN a evropské směrnice pro strojní zařízení. Zabezpečení velkých ploch dokonce i okolo rohů Zabezpečení rychlých provozů se dvěma nebo čtyřmi oblastmi

3 ŠPIČKOVÝ VÝKON, SNADNÁ OBSLUHA BEZPEČNOSTNÍ LASEROVÝ SKENER, KTERÝ PRACUJE ZA DVA VÝKONNĚ A SPOLEHLIVĚ Kromě výjimečných technických parametrů vás skener RSL 400 zaujme hlavně chytře propracovanými řešeními. PRÁCE S BEZPEČNOSTNÍMI LASEROVÝMI SKENERY JEŠTĚ NEBYLA SNAZŠÍ Navzdory výjimečným parametrům skenerů RSL 400 je jejich provoz, montáž a kalibrace až překvapivě snadná. power reserve. Dvě samostatné ochranné funkce Díky dvěma nezávislým ochranným funkcím funguje zařízení jako dva laserové skenery. Pořídit ale stačí jen jeden. Dva páry bezpečnostních výstupů Dva páry OSSD výstupů zajišťují vykonávání dvou úloh současně. Množství konfigurovatelných I/O Pomocí až devíti konfigurovatelných I/O můžete připojit další bezpečnostní senzory nebo zařízení doplnit o řídící funkce dle potřeb aplikace nebo vašich specifických požadavků. 1, 10, nebo 100 párů polí Naše bezpečnostní laserové skenery umožňují vytvořit obrovský počet párů polí (až 100). Nastavení jednotlivých nezávislých konfigurací je velmi snadné. Dvě komunikační cesty Integrovaná síťová konektivita: rozhraní Ethernet TCP/IP pro snadnou a pohodlnou konfi guraci a diagnostiku. Kromě toho lze zařízení ovládat a konfi gurovat bezdrátově přes Bluetooth až do vzdálenosti 10 m. easy handling. Stručný návod k obsluze a online nápověda S naší podporou se neztratíte. Při zprovozňování na místě také určitě oceníte velký čitelný displej skeneru. Inteligentní připojovací jednotka CU 400 Samostatné připojovací jednotky se zabudovanou kabeláží jsou klíčem ke snadné a velmi rychlé montáži bezpečnostních laserových skenerů jednotku stačí namontovat pomocí běžných nástrojů, umístit na ni skener a je hotovo. Velmi snadná integrace Díky 8pinovému konektoru M12 (RSL410). Kalibrace Velký přehledný displej se zabudovanou elektronickou vodováhou zajišťuje snadnou kalibraci skeneru v průběhu montáže, a to i bez nutnosti připojení počítače. Spuštění S moderním programovacím softwarem Sensor Studio zvládnete počáteční konfiguraci na pět kliknutí myši a navíc se v simulačním režimu budete moci ujistit, že vše funguje. Bezproblémová výměna Potřebujete-li zařízení zmodernizovat nebo vyměnit, lze skener pomocí běžných nástrojů demontovat a bez další kalibrace, seřizování nebo konfigurace nahradit jiným skenerem řady RSL 400, což při montáži a opravách jistě oceníte. Velký a přehledný displej usnadní nastavení RSL400 Samostatná připojovací jednotka může zůstat namontovaná i při výměně zařízení Připojovací jednotka se zabudovanou kabeláží

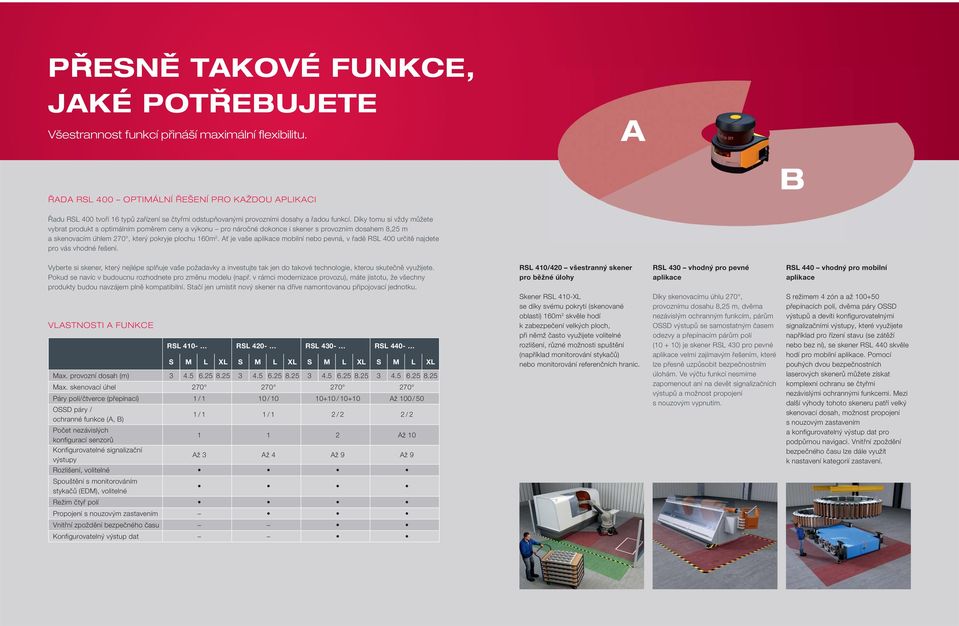

4 PŘESNĚ TAKOVÉ FUNKCE, JAKÉ POTŘEBUJETE Všestrannost funkcí přináší maximální flexibilitu. A ŘADA RSL 400 OPTIMÁLNÍ ŘEŠENÍ PRO KAŽDOU APLIKACI B Řadu RSL 400 tvoří 16 typů zařízení se čtyřmi odstupňovanými provozními dosahy a řadou funkcí. Díky tomu si vždy můžete vybrat produkt s optimálním poměrem ceny a výkonu pro náročné dokonce i skener s provozním dosahem 8,25 m a skenovacím úhlem 270, který pokryje plochu 160m 2. Ať je vaše aplikace mobilní nebo pevná, v řadě RSL 400 určitě najdete pro vás vhodné řešení. Vyberte si skener, který nejlépe splňuje vaše požadavky a investujte tak jen do takové technologie, kterou skutečně využijete. Pokud se navíc v budoucnu rozhodnete pro změnu modelu (např. v rámci modernizace provozu), máte jistotu, že všechny produkty budou navzájem plně kompatibilní. Stačí jen umístit nový skener na dříve namontovanou připojovací jednotku. RSL 410/420 všestranný skener pro běžné úlohy RSL 430 vhodný pro pevné aplikace RSL 440 vhodný pro mobilní aplikace VLASTNOSTI A FUNKCE RSL 410- RSL 420- RSL 430- RSL 440- S M L XL S M L XL S M L XL S M L XL Max. provozní dosah (m) Max. skenovací úhel Páry polí/čtverce (přepínací) 1 / 1 10 / / Až 100 / 50 OSSD páry / ochranné funkce (A, B) 1 / 1 1 / 1 2 / 2 2 / 2 Počet nezávislých konfigurací senzorů Až 10 Konfigurovatelné signalizační výstupy Až 3 Až 4 Až 9 Až 9 Rozlišení, volitelné Spouštění s monitorováním stykačů (EDM), volitelné Režim čtyř polí Propojení s nouzovým zastavením Vnitřní zpoždění bezpečného času Konfigurovatelný výstup dat Skener RSL 410-XL se díky svému pokrytí (skenované oblasti) 160m 2 skvěle hodí k zabezpečení velkých ploch, při němž často využijete volitelné rozlišení, různé možnosti spuštění (například monitorování stykačů) nebo monitorování referenčních hranic. Díky skenovacímu úhlu 270, provoznímu dosahu 8,25 m, dvěma nezávislým ochranným funkcím, párům OSSD výstupů se samostatným časem odezvy a přepínacím párům polí ( ) je skener RSL 430 pro pevné aplikace velmi zajímavým řešením, které lze přesně uzpůsobit bezpečnostním úlohám. Ve výčtu funkcí nesmíme zapomenout ani na devět signalizačních výstupů a možnost propojení s nouzovým vypnutím. S režimem 4 zón a až přepínacích polí, dvěma páry OSSD výstupů a devíti konfigurovatelnými signalizačními výstupy, které využijete například pro řízení stavu (se zátěží nebo bez ní), se skener RSL 440 skvěle hodí pro mobilní aplikace. Pomocí pouhých dvou bezpečnostních laserových skenerů můžete získat komplexní ochranu se čtyřmi nezávislými ochrannými funkcemi. Mezi další výhody tohoto skeneru patří velký skenovací dosah, možnost propojení s nouzovým zastavením a konfigurovatelný výstup dat pro podpůrnou navigaci. Vnitřní zpoždění bezpečného času lze dále využít k nastavení kategorií zastavení.

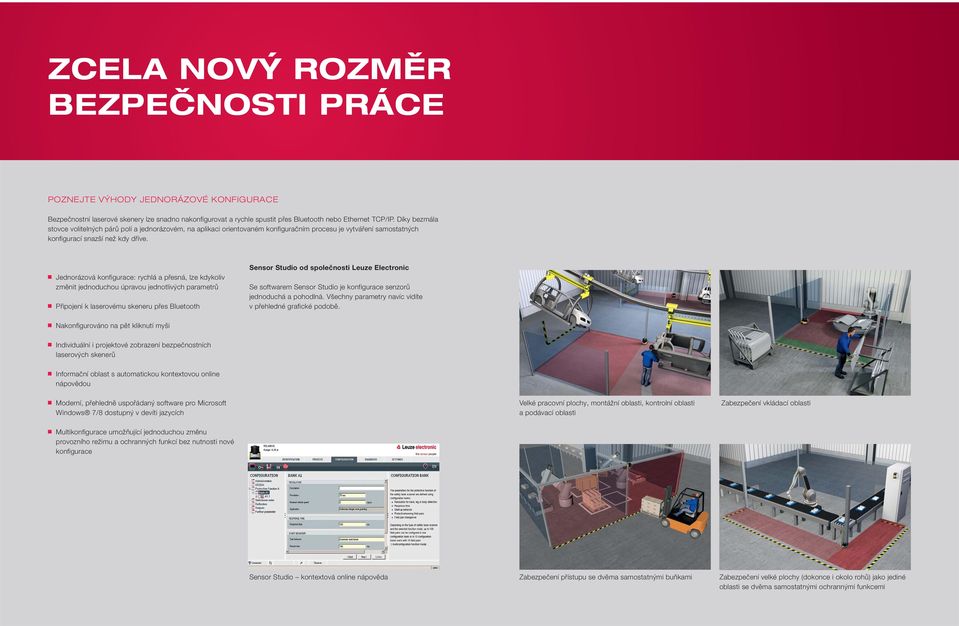

5 ZCELA NOVÝ ROZMĚR BEZPEČNOSTI PRÁCE POZNEJTE VÝHODY JEDNORÁZOVÉ KONFIGURACE Bezpečnostní laserové skenery lze snadno nakonfigurovat a rychle spustit přes Bluetooth nebo Ethernet TCP/IP. Díky bezmála stovce volitelných párů polí a jednorázovém, na aplikaci orientovaném konfiguračním procesu je vytváření samostatných konfigurací snazší než kdy dříve. Jednorázová konfigurace: rychlá a přesná, lze kdykoliv změnit jednoduchou úpravou jednotlivých parametrů Připojení k laserovému skeneru přes Bluetooth Sensor Studio od společnosti Leuze Electronic Se softwarem Sensor Studio je konfigurace senzorů jednoduchá a pohodlná. Všechny parametry navíc vidíte v přehledné grafické podobě. Nakonfigurováno na pět kliknutí myši Individuální i projektové zobrazení bezpečnostních laserových skenerů Informační oblast s automatickou kontextovou online nápovědou Moderní, přehledně uspořádaný software pro Microsoft Windows 7/8 dostupný v devíti jazycích Velké pracovní plochy, montážní oblasti, kontrolní oblasti a podávací oblasti Zabezpečení vkládací oblasti Multikonfigurace umožňující jednoduchou změnu provozního režimu a ochranných funkcí bez nutnosti nové konfigurace Sensor Studio kontextová online nápověda Zabezpečení přístupu se dvěma samostatnými buňkami Zabezpečení velké plochy (dokonce i okolo rohů) jako jediné oblasti se dvěma samostatnými ochrannými funkcemi

6 DETAILY ČASTO ROZHODUJÍ NAŠE ZÁVAZKY Projděte si nejdůležitější technické údaje. SMARTER PRODUCT USABILITY RSL 400 Bezpečnostní parametry Typ dle IEC/EN SIL dle IEC nebo SILCL dle IEC/EN Úroveň vlastností (PL) dle EN ISO d Kategorie dle EN ISO Optické parametry Ochranné funkce 1, 2 Přepínací páry polí 1, 10, , 100 Provozní dosah 3 m / 4.25 m / 6.25 m / 8.25 m Úhlový rozsah 270 Vlnová délka 905 nm Laser: třída ochrany dle EN Elektrické parametry Napájecí napětí 24 V DC, +/-20 % Spotřeba proudu Bezpečnostní výstupy (OSSD) 650 ma (použijte 2,5A napájecí jednotku) 2 x 2 tranzistorové pnp výstupy Při vývoji produktů klademe systematický důraz na dobrou využitelnost všech našich zařízení. Snadná montáž a seřízení jsou stejně důležité jako jednoduchá konfigurace (například ve webovém prohlížeči) a bezproblémová integrace senzorů do stávajícího systému postaveného na protokolu Fieldbus SMARTER APPLICATION KNOW-HOW Soustředíme se na vybrané cílové sektory a aplikace, v nichž působíme jako odborníci a známe je do nejmenších detailů. V tomto duchu také optimalizujeme naše řešení a nabízíme komplexní produktovou řadu, se kterou naši zákazníci získávají to nejlepší řešení od jediného výrobce. SMARTER CUSTOMER SERVICE Blízkost k zákazníkům po technické i osobní stránce a profesionální přímé řešení požadavků a problémů patří a bude patřit i nadále k našim silným stránkám. I v budoucnu budeme rozšiřovat nabídku našich služeb, objevovat nové směry v oblasti poskytování služeb zákazníkům a určovat jejich nejvyšší standard. Znalosti a zkušenosti našich zaměstnanců budete mít neustále k dispozici bez ohledu na to, zda potřebujete podporu po telefonu, přes internet nebo přímo na místě. Více informací najdete na webu Spínaný proud max. 350 ma Konfigurovatelné signalizační výstupy 3, 4, 9 Mechanické údaje Rozměry (Š x V x H) 140 x 149 x 140 mm Stupeň krytí IP 65 Provozní teplota C Rozhraní Ethernet TCP/IP 100 Mbit/s Bluetooth Až 10 m Katrin Rieker, pracovnice centra péče o zákazníky

7 Spínací senzory Optické senzory Ultrazvukové senzory Optovláknové senzory Indukční spínače Vidlicové senzory Světelné závěsy Speciální senzory Měřicí senzory Senzory vzdálenosti Senzory pro polohování 3D senzory Světelné závěsy Vidlicové senzory Bezpečnostní technika Optoelektronické bezpečnostní senzory Bezpečnostní zámky, spínače a senzory přiblížení Komponenty pro bezpečné řízení Služby v oblasti bezpečnosti strojů Identifikace Identifikace čárových kódů Identifikace 2D kódů Radiofrekvenční identifikace Přenos dat, komponenty pro řídicí techniku Modulární rozhraní řady MA Přenos dat Komponenty pro bezpečné řízení Průmyslové zpracování obrazu Senzory pro optické 3D měření Chytré kamery Distributor v České republice: Pobočka v České republice: Distributor pro Slovenskou republiku: Vestec 185, Jesenice u Prahy Tel.: ; Fax: office@schmachtl.cz Smetanova 2401, Zlín Tel.: ; Fax: office.zlin@schmachtl.cz Valchárska 3, SK Bratislava Tel.: ; Fax: office@schmachtl.sk Výrobce si vyhrazuje právo na změny údajů uvedených v tomto dokumentu a neručí za případné chyby. KAT /15
