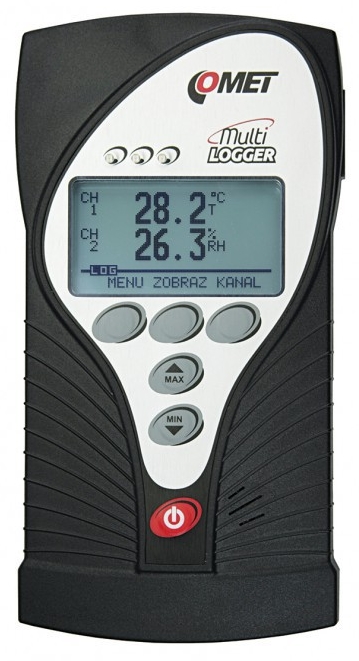

1 COMET SYSTEM, s.r.o. 1.máje Rožnov pod Radhoštěm CZECH REPUBLIC Tel.: Multilogger M datalogger se 4 svorkovnicemi a Ethernetovým portem code: M1300 Univerzální datalogger se 4 odnímatelnými svorkovnicemi pro připojení snímačů a s Ethernetovým rozhraním. Může pracovat jako pevně instalovaný připojený do Ethernetové sítě nebo jako přenosný. Kalibrační list vycházející z požadavků normy ČSN ISO/IEC Multilogger je přístroj kombinující hlavní výhody ručních bateriových zařízení s vícekanálovými měřícími ústřednami a možností sledovat online naměřené hodnoty nebo naopak pracovat s historickými daty. Přístroj je určen pro měření a záznam fyzikálních a elektrických veličin. Dodávka obsahuje: Multilogger M1300 3x dobíjecí baterie AA, napájecí adaptér, držák na zeď, kabel USB Stručný návod k použití Kalibrační list od výrobce Technická podpora v českém jazyce na diskuzním fóru Popis

2 4x Svorky Zařízení s dvoustavovými výstupy (sledování běhu stroje, oevření dveří apod.) Snímače s napěťovým výstupem Snímače s proudovým výstupem Dvoustavový signál Jako binární může být použit pouze vstup 3 a 4. Zařízení s pulsním výstupem (plynoměry, vodoměry, čítače kusů na výrobní lince apod.) Rozsah 0 V až 10 V Rozsah 0 ma až 20 ma Pulsní signál Jako čítač může být použit pouze vstup 4. Snímače fyzikálních veličin s napěťovým výstupem0-10v (0-5V, 0-1V) nebo proudovým výstupem 0-20 ma (4-20mA) Přesnost ± 10mV Přesnost ± 20 µa Beznapěťový kontakt Napěťový signál 0-30 V Vyhodnocení až 16 veličin Ze čtyř připojených sond/snímačů lze vyhodnocovat až 16 veličin. Jedná se o součet počtu měřených a vypočtených veličin. Např. rosný bod, absolutní vlhkost, specifická entalpie, mezikanálové přepočty (rozdíl ze dvou připojených teplotních sond). KOMUNIKACE Součástí přístroje jsou tato rozhraní: USB, Ethernet, RS232. V kombinaci s wi-fi routerem TP-LINK není problém vytvořit wi-fi komunikaci, více info zde. Ethernetové rozhraní umožňuje: odesílat při vzniku nebo zániku alarmového stavu pomocí WWW rozhraní zobrazovat aktuálně měřené hodnoty a nastavovat základní parametry bez nutnosti instalovat software. v případě výpadku pomocí funkce DATALINK zpětně přenášet data do COMET Database programům třetích stran číst aktuálně měřené hodnoty pomocí univerzálních protokolů SNMPv1 a XML Výstup ALARM OUT dvoustavový výstup je určen k ovládání dalších zařízení při alarmu, např. externí akustické signalizace, telefonního hlásiče apod. Typ výstupu Max. proud při sepnutém stavu Max. napětí na výstupu tranzistor s otevřeným kolektorem 100 ma 24 V

3 Pomocné napětí na svorce +5 V (pouze při připojeném externím napětí) Signalizace alarmů může být akustická (vestavěným měničem), optická (3x LED dioda), alarmovým výstupem nebo odesláním varovného u přes ethernet. NAPÁJENÍ Napájení přístroje je realizováno ze síťového adaptéru 5V DC AC, přičemž provoz přístroje je (mimo Ethernetového rozhraní) zálohován dobíjecími akumulátory Přístroj může být používán jako pevně nainstalovaný nebo přenosný s možností dobíjet akumulátory přímo v přístroji pomocí síťového adaptéru nebo použít standardní alkalické baterie AA. SOFTWARE: Comet Database Komplexní řešení pro sběr dat, jejich analýzu a posílání alarmových SMS nebo ů. Jednoduchý a vysoce flexibilní databázový software pro všechny dataloggery a snímače COMET. Comet Vision Bezplatný konfigurační software pro Multiloggery COMET. VLASTNOSTI: Grafický displej s možností podsvícení Výhodou je velký LCD displej pro současné zobrazení teploty, relativní vlhkosti, koncentrace CO2 nebo další vypočítané interpretace vlhkosti. Zobrazované veličiny jsou volitelné uživatelem. Ethernetové rozhraní WWW server 10Base-T/100Base-TX Ethernetové rozhraní se standardním RJ45 konektorem. IP adresu lze obdržet automaticky z DHCP serveru nebo nastavit ručně. Je podporován pouze Internet protokol verze 4. Aktuálně měřené hodnoty jsou přístupné přes zabudovaný web server. Webové stránky jsou připraveny pro přístup z mobilních zařízení jako chytrých telefonů a tabletů. Přístroj lze rovněž konfigurovat z webových stránek. Alarmy Pro každý kanál (tzn. měřenou nebo vypočtenou veličinu) lze nastavit dvě nezávislé alarmové meze, které mohou být nastaveny buď jako horní a dolní mez nebo jako dvě meze se shodným směrem překročení. Signalizace alarmů může být akustická (vestavěným měničem), optická (3xLED dioda), alarmovým výstupem nebo odesláním varovného u. Při překročení nastavených mezí měřených hodnot jsou zasílány varovné y. y jsou rovněž zasílány při navrácení hodnoty zpět do zadaných mezí. Je podporována SMTP autentizace, ne však SSL. Je podporováno doménové jméno pro adresu SMTP serveru. Aktuální hodnoty pomocí XML XML protokol pro čtení aktuálních měřených hodnot. Tento protokol je vhodný pro integraci přístroje do SCADA systémů třetích stran. SNMP protokol Protokol SNMP verze 1 pro IT infrastrukturu. S použitím SNMP protokolu lze číst aktuálně měřené hodnoty, stavy alarmů a parametery alarmů. MIB tabulky s OID popisem jsou k dispozici. Paměť MIN/MAX hodnot Paměť minimálních a maximálních hodnot. Tato paměť je nezávislá na zaznamenaných hodnotách. Tato paměť může být smazána dle požadavku zákazníka. APLIKACE: Monitoring serveroven

4 Monitoring teploty a vlhkosti v serverovnách, monitoring SNMP, dálkové alarmy em a zprávou Syslog Management vytápění, ventilace, klimatizace Sledování teploty a vlhkosti v budovách, zasílání dat do Comet Database, dálkové alarmy em nebo SMS Sklady Sledování teploty a vlhkosti ve skladovacích prostorách, zasílání dat do Comet Database nebo SCADA systemů třetích stran Muzea, archivy, galerie Sledování teploty a vlhkosti v místech uložení starých a cenných dokumentů, zasílání dat do Comet Database, alarmy em nebo SMS Průmysl a výroba Sledování teploty a vlhkosti v potravinářském, farmaceutickém, leteckém průmyslu atd. Automatizace obytných prostor Sledování teploty a vlhkosti v obytných prostorách, zasílání dat do software Comet Vision, alarmy em Klimatizované prostory Indikace poruchy chlazení v závislosti na zvyšující se teplotě nebo vlhkosti, alarmy em

5 Technická data Technické parametry Hodnota Provozní podmínky - teploty -10 až +60 C

6 Provozní podmínky - vlhkost Interval záznamu Podporované jednotky teploty Přepočítávané veličiny Kapacita paměti (cca) Krytí Komunikační rozhraní Ethernetové komunikační protokoly Protokoly pro alarmy Konfigurace Napájení 5% až 85%RV, bez kondenzace 1s až 24 hodin stupně Celsia, stupně Fahrenheita rosný bod, absolutní vlhkost, specifická vlhkost, směšovací poměr, specifická entalpie hodnot (necyklický záznam), hodnot (cyklický záznam) IP20 Ethernet, USB, RS232 WWW, SNMPv1, XML, DATALINK Comet Vision, WWW configuration adaptér 230Vac/5Vdc (pro ethernetové rozhraní nutnost) dobíjitelné baterie 3x NiMH 1,2V AA (pro zálohování nebo přenosné aplikace) nebo alkalické baterie 3x 1,5V AA (pro přenosné aplikace) Napájecí konektor Rozměry souosý, průměr 5.5 x 2.1mm 178 x 95 x 37mm (š x v x hl), bez připojených sond
