INSTALTEST Měření osvětlení NOVINKA Osvětlení se měří pomocí externí sondy. Podrobnější informace a technické parametry.

Transkript

1 Stránka č. 1 z 6 INSTALTEST ILLKO Novinky Katalog Ceník Objednávka Kalibrační služby Výstavy+semináře Ke stažení INSTALTEST špičkový multifunkční přístroj pro provádění revizí dle požadavků ČSN Použití Technické parametry Rozsah dodávky Volitelné příslušenství Použití: Měření osvětlení NOVINKA Osvětlení se měří pomocí externí sondy. Podrobnější informace a technické parametry. Měření přechodových odporů, vodivé spojení Zkratový proud při měření přechodových odporů je minimálně 200 ma. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních šňůr. Je možné nastavit meze pro max. hodnotu přechodového odporu. Vodivé spojení - tato funkce slouží k "propískávání" obvodů, hledání zkratů apod. Jde o ohmmetr s měřicím proudem < 7 ma. Měření izolačních odporů Izolační odpory mohou být měřeny napětím V do hodnoty až 1000 MΩ. Je možné nastavit meze pro min./max. hodnotu izolačního odporu. Test proudových chráničů Lze testovat proudové chrániče (dále jen FI) typu AC standardní a selektivní s jmenovitým reziduálním proudem 10 ma až 1000 ma. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky I N: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud I postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení FI. Instaltest má navíc speciální funkci pro měření zemního odporu / odporu smyčky bez vybavení FI. Toto měření je prováděno po dobu několika desítek sekund; během této doby přístroj naměří velké množství údajů, které jsou následně zpracovány,

2 Stránka č. 2 z 6 vyhodnoceny a výsledkem celého procesu je zobrazený změřený odpor. Tento postup zaručuje velmi dobrou opakovatelnost a použitelnost změřené hodnoty! Měření impedance ochranné smyčky/sítě a zkratového proudu Přístroj měří impedanci ochranné smyčky a sítě (včetně impedance mezi dvěma fázemi) a rovněž vypočte a zobrazí zkratový proud. Sled fází Přístroj indikuje správný nebo špatný sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí). Měření průrazného napětí varistorů (přepěťových ochran) Lze měřit průrazné napětí různých přepěťových ochran (tj. napětí, při kterém proud tekoucí měřeným prvkem dosáhne 1 ma) v rozsahu V. Lokátor Slouží k určování proudových okruhů, vyhledávání pojistek apod. Jako vysílač slouží Instaltest 61557, jako přijímač bezdotyková sonda "Lokátor". Záznamník síťového napětí Lze zaznamenat vzorků s intervalem odběru 1 99 s. Slouží ke zjišťování kolísání síťového napětí. Ukládání výsledků do paměti a přenos do PC Lze uložit až 1000 měření a potom je vyvolat na displeji nebo přenést do PC pomocí SW InstalLink Technické parametry: Izolační odpory Rozsah [MΩ] (Un 250 V) (Un < 250 V) Rozlišení [MΩ] 0,001 0,01 0,1 1 Un In Přechodové odpory (jednotlivé měření) Vodivé spojení (trvalé měření) Proudové chrániče - obecné údaje ± (2% z MH + 2 D)*... (0 200 MΩ) 50 / 100 / 250 / 500 / 1000 V (nebo plynule nastavitelné v rozsahu V s krokem 10 V) 1 ma Rozsah [Ω] 0,00 19,99 20,0 199, ± (2% z MH + 2 D)*... (0 19,99 Ω) Un, Ik Un = 4 7 V, Ik > 200 ma Rozsah [Ω] 0,0 199, ± (3% z MH + 3 D)* Un, Ik Un = 4 7 V, Ik < 7 ma Jmenovitý proud [mα] 10; 30; 100; 300; 500; 1000 (fáze 0 nebo 180 )

3 Stránka č. 3 z 6 Typ proud. chrániče AC, standardní nebo selektivní Proudové chrániče - dotykové napětí bez vybavení chrániče Rozsah [V] 0,00 9,99 10,0 100 Rozlišení [V] 0,01 0,1 Základní chyba měření (- 0 / +10 %) z MH ± 0,2V (- 0 / +10 %) z MH Měřicí proud Proudové chrániče - zemní odpor / odpor ochranné smyčky bez vybavení chrániče Princip měření Proudové chrániče - vypínací čas Proudové chrániče standardní - vybavovací proud ID, vypínací čas při vybavovacím proudu td a dotykové napětí při vybavovacím proudu Ud Impedance ochranné smyčky a zkratový proud Rozsah [Ω] 0,00 19,99 20,0 199, ± (5% z MH + 5 D)* Rozsah zkrat. proudu 0,06 A 24,4 ka Jmenovité napětí V Hz Měřicí proud max. 2,5 A (při 230 V) Impedance sítě a zkratový proud Měřicí proud max. 2,5 A (při 230 V) Sled fází Napětí a kmitočet < 0,5 I N bez pomocné sondy Rozsah [Ω] 0,00 19,99 20,0 199, ,00 10,00 k Měřicí proud Rozsah - standard. FI [ms] Rozsah - selektivní FI [ms] Rozsah I ± (5% z MH + 0,05V / I N + 0,2Ω) < 0,5 I N (½ I N, I N) (2 I N) 0 40 (5 I N) (½ I N, I N) (2 I N) (5 I N) ± 3 ms (0,2 1,1) I N Rozsah t [ms] při I Rozsah Ud [V] při I 0,00 9,99 10,0 100 Rozsah [Ω] 0,00 19,99 20,0 199, ± (5% z MH + 5 D)* Rozsah zkrat. proudu 0,06 A 42,4 ka Jmenovité napětí V Hz Zobrazený výsledek nebo Jmenovité napětí [V] Rozsah, chyba měření V ± (2% z MH + 2 D)* Rozsah, chyba měření 45,0 65,0 Hz ± 0,2 Hz Měření průrazného napětí varistorů (přepěťových ochran) Rozsah [V]

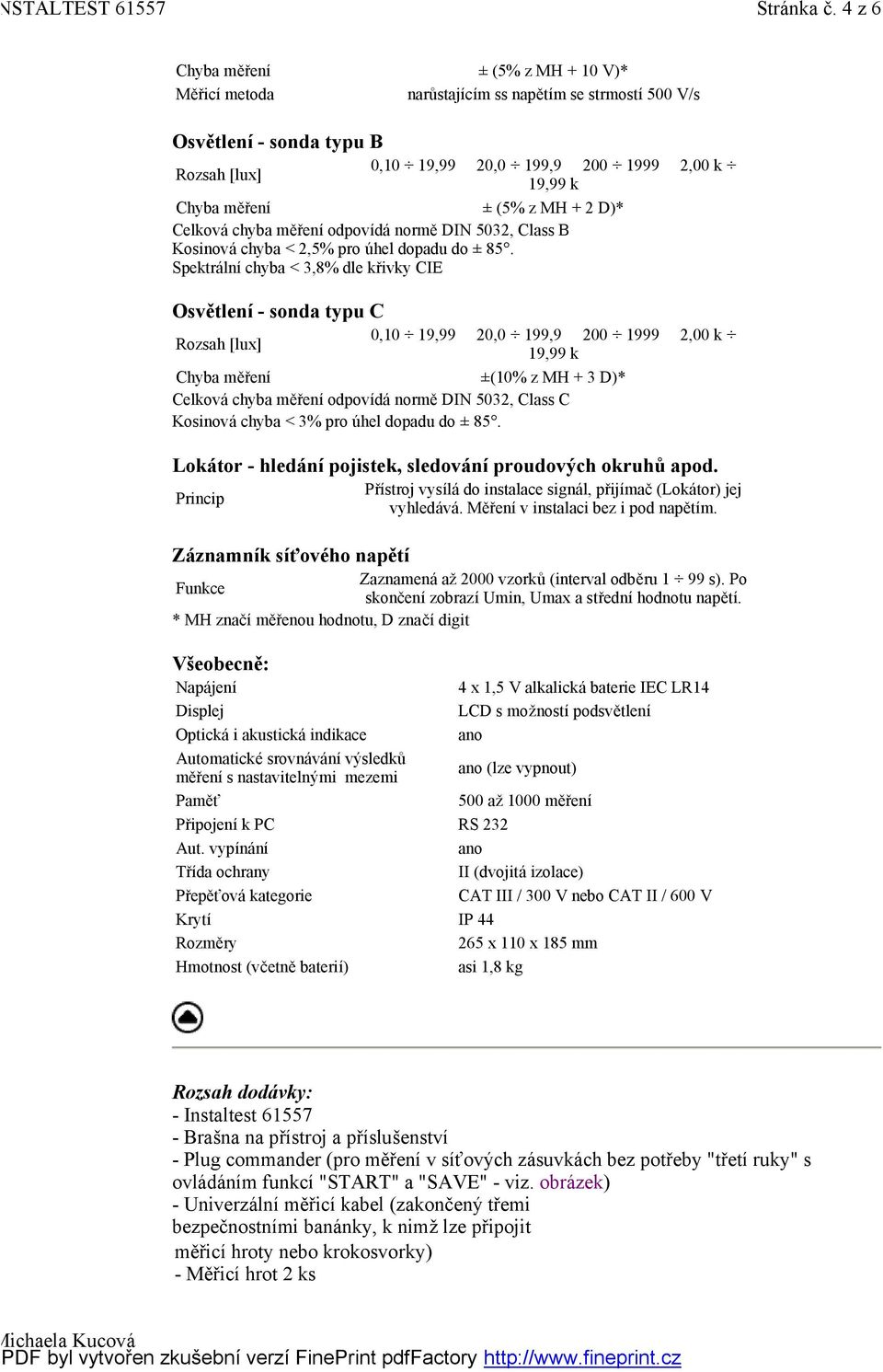

4 Stránka č. 4 z 6 Měřicí metoda ± (5% z MH + 10 V)* narůstajícím ss napětím se strmostí 500 V/s Osvětlení - sonda typu B 0,10 19,99 20,0 199, ,00 k Rozsah [lux] 19,99 k ± (5% z MH + 2 D)* Celková chyba měření odpovídá normě DIN 5032, Class B Kosinová chyba < 2,5% pro úhel dopadu do ± 85. Spektrální chyba < 3,8% dle křivky CIE Osvětlení - sonda typu C 0,10 19,99 20,0 199, ,00 k Rozsah [lux] 19,99 k ±(10% z MH + 3 D)* Celková chyba měření odpovídá normě DIN 5032, Class C Kosinová chyba < 3% pro úhel dopadu do ± 85. Lokátor - hledání pojistek, sledování proudových okruhů apod. Princip Záznamník síťového napětí Zaznamená až 2000 vzorků (interval odběru 1 99 s). Po Funkce skončení zobrazí Umin, Umax a střední hodnotu napětí. * MH značí měřenou hodnotu, D značí digit Všeobecně: Přístroj vysílá do instalace signál, přijímač (Lokátor) jej vyhledává. Měření v instalaci bez i pod napětím. Napájení 4 x 1,5 V alkalická baterie IEC LR14 Displej LCD s možností podsvětlení Optická i akustická indikace ano Automatické srovnávání výsledků měření s nastavitelnými mezemi ano (lze vypnout) Paměť 500 až 1000 měření Připojení k PC RS 232 Aut. vypínání ano Třída ochrany II (dvojitá izolace) Přepěťová kategorie CAT III / 300 V nebo CAT II / 600 V Krytí IP 44 Rozměry 265 x 110 x 185 mm Hmotnost (včetně baterií) asi 1,8 kg Rozsah dodávky: - Instaltest Brašna na přístroj a příslušenství - Plug commander (pro měření v síťových zásuvkách bez potřeby "třetí ruky" s ovládáním funkcí "START" a "SAVE" - viz. obrázek) - Univerzální měřicí kabel (zakončený třemi bezpečnostními banánky, k nimž lze připojit měřicí hroty nebo krokosvorky) - Měřicí hrot 2 ks

5 Stránka č. 5 z 6 - Krokosvorka - Kabel RS232 - PC SW InstalLink pro Windows 95/98/2000/NT/XP - Řemen pro zavěšení na krk - Řemen pro upevnění přístroje kolem pasu - Návod k používání - Kalibrační list - Záruční list - Kartónový obal Volitelné příslušenství: Typ Obj. číslo Popis Tip commander (obr. vlevo) A 1002 Měřicí hrot pro měření bez potřeby "třetí ruky" Lokátor (obr. vpravo) A 1005 K vyhledávání pojistek, proudových okruhů apod. Třífázový měřicí kabel (obr. vlevo) Třífázový adaptér (obr. vpravo) A 1110 K měření v třífázových sítích A 1111 K měření v třífázových sítích Sonda pro měření osvětlení, typ B A 1102 Externí sonda pro měření osvětlení

6 Stránka č. 6 z 6 Sonda pro měření osvětlení, typ C A 1119 Externí sonda pro měření osvětlení Náš illko@illko.cz Změny vyhrazeny! Copyright ILLKO, s.r.o. Aktualizováno
