1 ČESKÝ NÁVOD ELEKTROKOLA ELEKTROTŘÍKOLKY AutoHP 250 W Autodíly HP Husova Louny autodily.hp@centrum.cz

2 Pokyny pro uživatele Prosím čtěte instrukce manuálu k obsluze před započetím jízdy, je to vhodné zejména pro bezpečnost jízdy, servis a dlouhý život Vašeho elektro vozítka. Nepůjčujte toto kolo dětem a nesvéprávným osobám, které neznají dopravní předpisy a neumí jezdit na kole. Dále jezděte na klidných ulicích, nejezděte ve velkém a rychlém provozu. Jízda se spolujezdcem je striktně zakázána! Zpomalte a jeďte pomalu, v případě deště a sněžení, protože brzdná dráha může být delší než při brzdění na normálním suchém povrchu. Pohyblivé části udržujte namazány olejem nebo vazelínou, aby nedošlo přidření těchto částí nebo rzi (řetěz, ložiska, střed kola, řízení atd.) UPOZORNĚNÍ: Před první jízdou musíte baterii zcela nabít!! (trvá cca 6-8h) Používejte pouze původní, pulzní nabíječku. Použitím jiné nabíječky může dojít k znehodnocení baterie!! (nenabíjejte déle než 14h) Při jízdě vždy používejte ochranné vybavení. 1. Nabíjení baterie Typ baterie: - gelová 36V/12Ah (model s Li-lon 36V/10Ah) Baterii je možné nabíjet v kole nebo ji vyjmout a nabíjet samostatně. Před vyjmutím bateriového boxu je nutné nejprve box odemknout, odpojit přívodní kabel od kola, odklopit či vyjmout sedlo a box vysunout. Připojte originál nabíječku do zásuvky na kole a vsuňte zástrčku do síťové zásuvky (220V) a začněte nabíjet. Jakmile je nabíjení ukončeno led se rozsvítí zeleně. Nejprve odpojte zástrčku od sítě a teprve potom konektor z kola. Pokud kolo nebudete delší dobu používat, baterii musíte alespoň 1x za měsíc nabít aby nedošlo k nevratné ztrátě kapacity (úplné vybití baterie zkracuje její životnost) 2. Jízda Zapněte vypínač do pozice ON, nasedněte na kolo a pomocí akcelerátoru (pokud je jím kolo vybaveno), na pravé straně, uveďte kolo do pohybu. V případě použití jen pedál asistentu uveďte kolo do pohybu šlapáním (pedál asistent automaticky sepne el. Pohon) Během jízdy je nutné ponechat klíček v poloze ON i při jízdě z kopce, jinak hrozí zničení řídící jednotky! Pro větší bezpečí je nutno zamknout bateriový box zámkem aby nedošlo při jízdě k vyskočení baterie. Používání kola je na Vaše vlastní nebezpečí. Překročení povolené, nosné hmotnosti je zakázáno!! (mohlo ba dojít k poškození konstrukce kola a snížení životnosti baterie) Při mytí kola postupujte velmi opatrně aby nedošlo k poškození el. častí zkratem. U elektrotříkolek

Jízda se spolujezdcem je striktně zakázána! Zpomalte a jeďte pomalu, v případě deště a sněžení, protože brzdná dráha může být delší než při brzdění na normálním suchém povrchu.

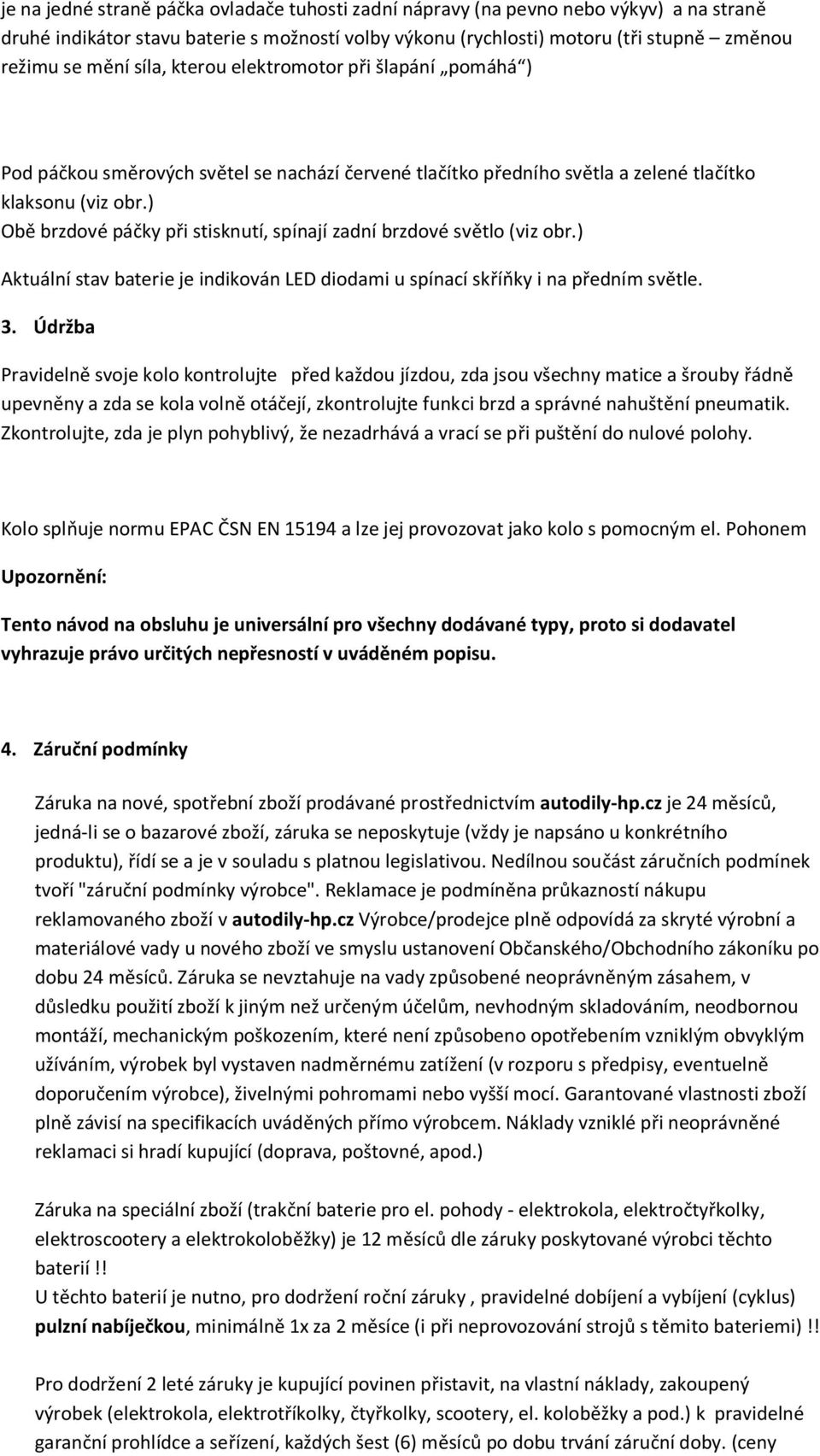

3 je na jedné straně páčka ovladače tuhosti zadní nápravy (na pevno nebo výkyv) a na straně druhé indikátor stavu baterie s možností volby výkonu (rychlosti) motoru (tři stupně změnou režimu se mění síla, kterou elektromotor při šlapání pomáhá ) Pod páčkou směrových světel se nachází červené tlačítko předního světla a zelené tlačítko klaksonu (viz obr.) Obě brzdové páčky při stisknutí, spínají zadní brzdové světlo (viz obr.) Aktuální stav baterie je indikován LED diodami u spínací skříňky i na předním světle. 3. Údržba Pravidelně svoje kolo kontrolujte před každou jízdou, zda jsou všechny matice a šrouby řádně upevněny a zda se kola volně otáčejí, zkontrolujte funkci brzd a správné nahuštění pneumatik. Zkontrolujte, zda je plyn pohyblivý, že nezadrhává a vrací se při puštění do nulové polohy. Kolo splňuje normu EPAC ČSN EN a lze jej provozovat jako kolo s pomocným el. Pohonem Upozornění: Tento návod na obsluhu je universální pro všechny dodávané typy, proto si dodavatel vyhrazuje právo určitých nepřesností v uváděném popisu. 4. Záruční podmínky Záruka na nové, spotřební zboží prodávané prostřednictvím autodily-hp.cz je 24 měsíců, jedná-li se o bazarové zboží, záruka se neposkytuje (vždy je napsáno u konkrétního produktu), řídí se a je v souladu s platnou legislativou. Nedílnou součást záručních podmínek tvoří "záruční podmínky výrobce". Reklamace je podmíněna průkazností nákupu reklamovaného zboží v autodily-hp.cz Výrobce/prodejce plně odpovídá za skryté výrobní a materiálové vady u nového zboží ve smyslu ustanovení Občanského/Obchodního zákoníku po dobu 24 měsíců. Záruka se nevztahuje na vady způsobené neoprávněným zásahem, v důsledku použití zboží k jiným než určeným účelům, nevhodným skladováním, neodbornou montáží, mechanickým poškozením, které není způsobeno opotřebením vzniklým obvyklým užíváním, výrobek byl vystaven nadměrnému zatížení (v rozporu s předpisy, eventuelně doporučením výrobce), živelnými pohromami nebo vyšší mocí. Garantované vlastnosti zboží plně závisí na specifikacích uváděných přímo výrobcem. Náklady vzniklé při neoprávněné reklamaci si hradí kupující (doprava, poštovné, apod.) Záruka na speciální zboží (trakční baterie pro el. pohody - elektrokola, elektročtyřkolky, elektroscootery a elektrokoloběžky) je 12 měsíců dle záruky poskytované výrobci těchto baterií!! U těchto baterií je nutno, pro dodržení roční záruky, pravidelné dobíjení a vybíjení (cyklus) pulzní nabíječkou, minimálně 1x za 2 měsíce (i při neprovozování strojů s těmito bateriemi)!! Pro dodržení 2 leté záruky je kupující povinen přistavit, na vlastní náklady, zakoupený výrobek (elektrokola, elektrotříkolky, čtyřkolky, scootery, el. koloběžky a pod.) k pravidelné garanční prohlídce a seřízení, každých šest (6) měsíců po dobu trvání záruční doby. (ceny

) Obě brzdové páčky při stisknutí, spínají zadní brzdové světlo (viz obr.) Aktuální stav baterie je indikován LED diodami u spínací skříňky i na předním světle. 3.

4 garančních prohlídek se řídí aktuálním ceníkem prodejce) V případě nedodržení těchto podmínek, dochází ke ztrátě záruky! Garanční list je vždy vystaven při první garanční prohlídce. Pokud zboží neobsahuje záruční list, nahrazuje tento, kupní paragon či faktura. Nedodržením pokynů dle přikládaného návodu, dochází ke ztrátě celkové záruky!!! Technická data: Model: e-bike 250C motor: 36V/ 250W baterie: 36V 12Ah (36V 10Ah Li-lon) ISO CE-ISO 9001 váha: 38kg charakteristika: odpružené vidlice (tříkolky ne) výbava : City integrované blikače, klakson, světla, kufr, košík Horal brzdy: velikost 26 převody: výdrž baterie: rychlost: dojezd: man. přenos pohonu: barva: světlo,zvonek V-brzda/buben 6 rychlostí SIS Sukmano (tříkolky - bez) cca 4-5h (dle váhy jezdce a složitosti terénu) psáno do 25km/h (tříkolky cca do 20km/h) cca 30 km/1 nabití (dle váhy jezdce a terénu) řetěz stříbrná, černá, modrá, červená. Toto elektrokolo (tříkolka) jede na el. pohon pomocí pedál asistentu (při šlapání se automaticky spustí elektromotor. Možnost doplnění o ruční akcelerátor pro jízdu kola (tříkolky), bez pohybu pedálů, s plynulou regulací rychlosti. (Skladem, na našem webu za 490,- viz. náhradní díly elektrokola) Tento systém rekuperuje energii při jízdě z kopce (dobíjí zpět akumulátor) Tato rekuperace nebrzdí volný pohyb kola! Zrovna tak jej můžete využít jen jako běžné kolo s 6 ti stupňovou přehazovačkou. Nejsou potřeba žádné doklady ani přilba. Seriové číslo rámu: Seriové číslo baterie: Datum prodeje:.

!! Technická data: Model: e-bike 250C motor: 36V/ 250W baterie: 36V 12Ah (36V 10Ah Li-lon) ISO CE-ISO 9001 váha: 38kg charakteristika: odpružené vidlice (tříkolky ne) výbava : City integrované

5 Důležité upozornění: Kola a tříkolky jsou dodávány v krabicích (demontované) od výrobce nebo pouze ve složeném, neseřízeném stavu. Proto je nutné vždy kola správně sestavit, seřídit a překontrolovat dotažení veškerých spojů. V případě nesprávného sestavení či seřízení může dojít k poškození výrobku a následné ztrátě záruky!! Doporučujeme sestavení a seřízení v odborném servisu (viz: web / obchodní podmínky) Pro uplatnění 2 - leté záruky je kupující povinen přistavit, na vlastní náklady, zakoupený výrobek (elektrokola, elektrotříkolky, čtyřkolky, scootery, el. koloběžky a pod.) k pravidelné garanční prohlídce a seřízení, každých šest (6) měsíců po dobu trvání záruční doby. Nutno dodržet termín garančních prohlídek!! Dbejte na to aby při jízdě po větších nerovnostech (díry, obrubníky apod.) nedošlo nárazem zadního kola k poškození nosných poklic motoru (ložisek), jelikož kola, při celkové váze s jezdcem nejsou na tyto prudké nárazy stavěny. V případě nedodržení těchto podmínek, dochází ke ztrátě záruky! Garanční list je vždy vystaven při první garanční prohlídce. Záruční podmínky: (viz: web / obchodní podmínky)

! Doporučujeme sestavení a seřízení v odborném servisu (viz: web / obchodní podmínky) Pro uplatnění 2 - leté záruky je kupující povinen přistavit, na vlastní náklady, zakoupený výrobek (elektrokola,
