1 Scan and make this cover come alive! (explanation on page 61!) PASSION FOR FIRE GAS /PLYN

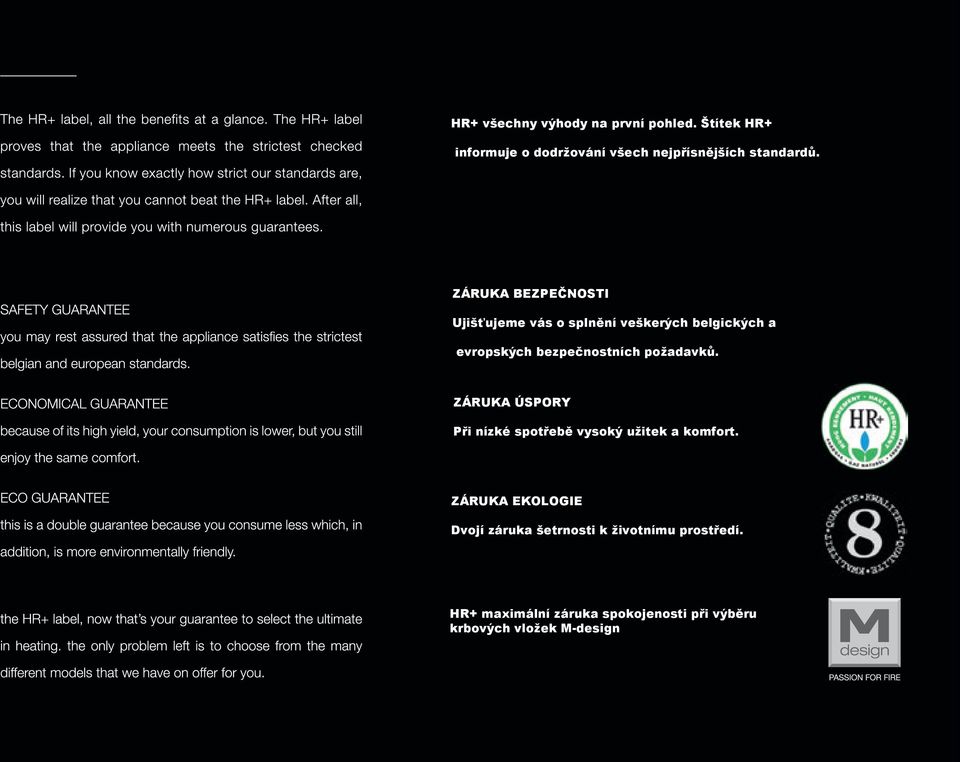

2 HR+ všechny výhody na první pohled. Štítek HR+ informuje o dodržování všech nejpřísnějších standardů. ZÁRUKA BEZPEČNOSTI Ujišťujeme vás o splnění veškerých belgických a evropských bezpečnostních požadavků. ZÁRUKA ÚSPORY Při nízké spotřebě vysoký užitek a komfort. ZÁRUKA EKOLOGIE Dvojí záruka šetrnosti k životnímu prostředí. HR+ maximální záruka spokojenosti při výběru krbových vložek M-design

3 Kdo z nás nemiluje krásné a teplé plápolání ohně, které může být z 50% přizpůsobené ke snížení spotřeby? Všechny naše plynové krby mají automatický program ovládání Eco Wave vytvořený na míru, který řídí velikost ohně. Pocit opravdového ohně je zvýšen díky změnám výrazu a barvy plamenů, závislého na množství plynu. Program Eco Wave zajišťuje ideální rovnováhu mezi pohodlím, výkonem a spotřebou plynu. U většiny krbů zajišťuje Eco Switch speciální nastavení, protože můžete vypnout jeden nebo dva hořáky v případě, že je Vám již velké teplo. Pokud Vám bude i po několika hodinách příliš teplo, můžete regulovat teplotu vypnutím hořáku, aniž byste přišli o krásný pohled do ohně. Smartphone applications/aplikace pro chytré telefony Všechny naše krby jsou vyráběny pouze za pomoci vysoce spolehlivých technologií. Ti z vás, kteří chtějí být ještě o krok napřed, mohou ovládat svůj krb pomocí speciálních aplikací pro iphone, ipad či Android. S touto aplikací můžete ovládat změny výrazu a barvy plamenů a pohodlně regulovat spotřebu. Ještě nikdy nebylo ovládání krbu tak praktické. Váš krb může být ovládán z více chytrých telefonů či ipadů naráz a taktéž je možné ovládat více krbů v domě pomocí jednoho chytrého telefonu.

4

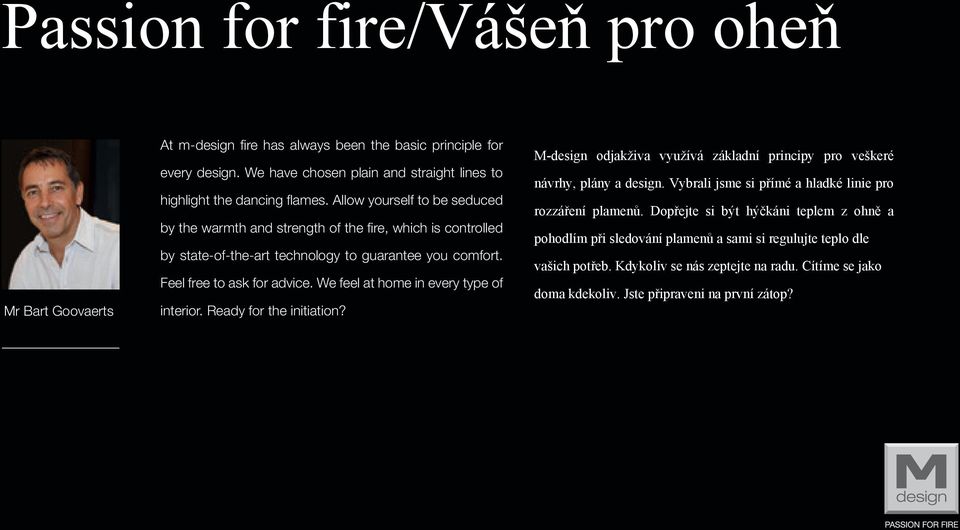

5 Passion for fire/vášeň pro oheň Mr Bart Goovaerts At m-design fire has always been the basic principle for every design. We have chosen plain and straight lines to highlight the dancing flames. Allow yourself to be seduced by the warmth and strength of the fire, which is controlled by state-of-the-art technology to guarantee you comfort. Feel free to ask for advice. We feel at home in every type of interior. Ready for the initiation? M-design odjakživa využívá základní principy pro veškeré návrhy, plány a design. Vybrali jsme si přímé a hladké linie pro rozzáření plamenů. Dopřejte si být hýčkáni teplem z ohně a pohodlím při sledování plamenů a sami si regulujte teplo dle vašich potřeb. Kdykoliv se nás zeptejte na radu. Cítíme se jako doma kdekoliv. Jste připraveni na první zátop?

6

7 closed gas stoves uzavřený plynový krb The innovative M-Design appliances are really a sensational range of gas appliances. Through years of research, our designers managed to achieve the optimum combustion technique, call it the perfect match of convenience and design. For you as a critical consumer means that you have a choice from an extensive line of design fireplaces that let you in all seasons enjoy the magical picture flames. M-Design: your ideal partner when it comes to your fireplace! M-design nabízí opravdu širokou škálu inovativních krbů na plyn. Po letech výzkumu naši návrháři dokázali nalézt optimální spalovací techniku, která je, dá se říci, spojením dokonalého přesvědčení a designu. Pro vás, jako zákazníka to znamená, že máte na výběr opravdu velké množství krbů v různých designech, které vám umožní v jakémkoliv ročním období obdivovat krásu plamenů. M-design je váš ideální partner v oblasti krbů! sided stove / rovné page/strana Luna 700 H Diamond 6-7 Luna 1000 H Diamond 8-9 Luna 1150 H Diamond Luna 1300 H Diamond Luna 1600 H Diamond Luna 1900 H Diamond Luna 550 V Diamond Luna 850 V Diamond Luna 1150 V Diamond two-facing / průhledové Luna 1000 DH Diamond Luna 1150 DH Diamond Luna 1300 DH Diamond Luna 1600 DH Diamond Luna 550 DV Diamond Luna 850 DV Diamond angle model / rohové Luna 1000 H CL/CR Diamond Luna 1300 H CL/CR Diamond Luna 1600 H CL/CR Diamond Luna 1000 H DC Diamond Luna 1300 H DC Diamond Luna 1600 H DC Diamond room divider / 3-stranné sklo Luna 1000 RD Diamond Luna 1300 RD Diamond

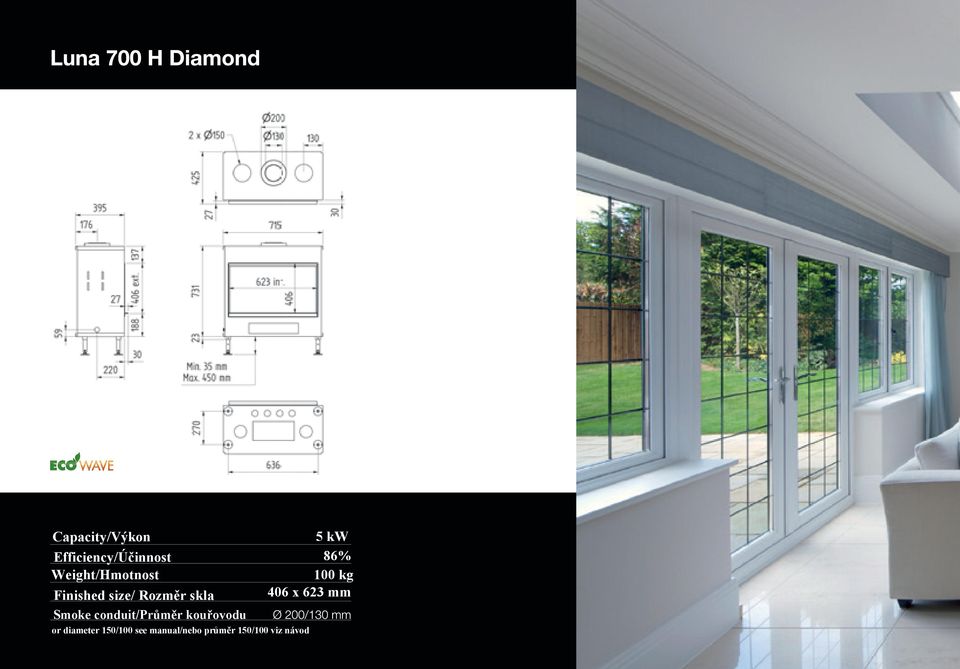

8 Capacity/Výkon 5 kw Efficiency/Účinnost 86% Weight/Hmotnost 100 kg Finished size/ Rozměr skla 406 x 623 mm Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod

9 Luna 700 H Diamond 6-7

10 Capacity/Výkon 7 kw Efficiency/Účinnost 86,8% Weight/Hmotnost 120 kg Finished size/rozměr skla 406 x 923 mm Smoke conduit/průměr kouřovodu 200/130mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

11 Luna 1000 H Diamond 8-9

12 Capacity/Výkon/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 8,5 kw 86,2% 130 kg 406 x 1073 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

13 Luna 1150 H Diamond 10-11

14 Capacity/Výkon 9,7 kw Efficiency/Účinnost 87% Weight/Hmotnost 140 kg Finished size/rozměr skla 406 x 1223 mm Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod

15 Luna 1300 H Diamond 12-13

16 Capacity/Výkon 11,9 kw Efficiency/Účinnost 85,2% Weight/Hmotnost 170 kg Finished size/rozměr skla 406 x 1523 mm Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod

17 Luna 1600 H Diamond 14-15

18 Capacity/Výkon 13,8 kw Efficiency/Účinnost 83% Weight/Hmotnost 190 kg Finished size/rozměr skla 1823 x 406 mm Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod

19 Luna 1900H Diamond 16-17

20 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 6,5 kw 87% 120 kg 473 x 906 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

21 Luna 550 V Diamond 18-19

22 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 9,7 kw 87,1% 145 kg 666 x 773 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 9,7 kw 87,1% 145 kg 666 x 773 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

23 Luna 850 V Diamond 20-21

24 Option: wood logs/volitelné: dřevěná polena Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 12 kw 85% 170 kg 1073 x 698 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

25 Luna 1150 V Diamond 22-23

26 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 7 kw 86,6% 120 kg 406 x 923 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

27 Luna 1000 DH Diamond 24-25

28 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 8,5 kw 85,4% 130 kg 406 x 1073 mm

29 Luna 1150 DH Diamond 26-27

30 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 9,7 kw 86,5% 140 kg 406 x 1223 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

31 Luna 1300 DH Diamond 28-29

32 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 11,5 kw 85,1% 170 kg 406 x 1523 mm

33 Luna 1600 DH Diamond 30-31

34 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 6,5 kw 87% 125 kg 473 x 906 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

35 Luna 550 DV Diamond 32-33

36 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu 9,5 kw 86,6% 145 kg 666 x 773 mm or diameter 150/100 see manual/nebo průměr 150/100 viz návod

37 Luna 850 DV Diamond 34-35

38 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 7 kw 86,6% 120 kg 406 x 904 mm

39 Luna 1000 CL/CR Diamond 36-37

40 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 9,5 kw 86,7% 130 kg 406 x 1204 mm

41 Luna 1300 CL/CR Diamond 38-39

42 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 10,5 kw 85,2% 140 kg 406 x 1504 mm

43 Luna 1600 CL/CR Diamond 40-41

44 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 7 kw 85,2% 110 kg 406 x 906 mm

45 Luna 1000 DC Diamond 42-43

46 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 9,3 kw 86,8% 120 kg 406 x 1206 mm

47 Luna 1300 DC Diamond 44-45

48 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 11 kw 85,7% 150 kg 406 x 1506 mm

49 Luna 1600 DC Diamond 46-47

50 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 7 kw 82% 110 kg 904 x 415 x 406 mm

51 Luna 1000 RD Diamond 48-49

52 Capacity/Výkon Efficiency/Účinnost Weight/Hmotnost Finished size/rozměr skla Smoke conduit/průměr kouřovodu or diameter 150/100 see manual/nebo průměr 150/100 viz návod 9,5 kw 82% 130 kg 1204 x 415 x 406 mm

53 Luna 1300 RD Diamond 50-51

54 Frames Rámy Luna Diamond Sided and double sided models / Rovné a průhledové modely Luna Diamond Corner and double corner models / Rohové a dvourohové modely 3,5 cm INNERFRAME VNITŘNÍ RÁM 3,5 cm 3 sides / 3 stranný 3,5 cm INNERFRAME VNITŘNÍ RÁM 3,5 cm 3 sides / 3 stranný 7 cm INNERFRAME INNERFRAME VNITŘNÍ RÁM 7 cm 7 cm VNITŘNÍ RÁM 7 cm 3 sides / 3 stranný 4 sides / 4 stranný 4 sides / 4 stranný 10 cm IINNERFRAME VNITŘNÍ RÁM 10 cm 3 sides / 3 stranný 10 cm INNERFRAME VNITŘNÍ RÁM 10 cm 4 sides / 4 stranný 4 sides / 4 stranný The units come standard with an underframe of 3.5 cm. Vložka je standardně dodávána se spodní lištou 3,5cm. The units come standard with an underframe of 3.5 cm. Vložka je standardně dodávána se spodní lištou 3,5cm.

55 Výhody krbů Luna Diamond Snadné čištění skla. Nakláníme do úhlu 45 stupňů. Mnoho možností umístění. Krb může být namontován s horizontálním kouřovodem o délce i více než 10m za předem stanovených podmínek. Všechny krby jsou dodávány s dálkovým ovladačem. Vytápění vzduchem ( konvekce) Konstrukce vyrobena z 3mm cortenové oceli. 8-letá záruka na celkovou strukturu 2-letá záruka na vnitřní vyjímatelné části bez záruky na sklo Standardní dodávka se stavitelnými nohami.

56 Technical pictures Technické obrázky wall lead-through/ vývod přes stěnu roof lead-through/ vývod přes střechu connection to existing chimney/ napojení přes existující komín roof lead-through/ vývod přes střechu mimo osu

57 Možnosti Diamanty Safíry Velké bílé kamínky Malé bílé kamínky Šedý kámen Dřevěná polena Dálkový ovladač Zadní stěna z černého skla Kovová zadní stěna Keramická zadní část 8-letá záruka na celkovou strukturu 2-letá záruka na vnitřní vyjímatelné části bez záruky na sklo

58 Možnosti Design convection outlets/designové výfukové mřížky konečný rozměr Installation size/instalační rozměr konečný rozměr Installation size/instalační rozměr konečný rozměr Installation size/instalační rozměr Suction grille/ Nasávací mřížky konečný rozměr Installation size/instalační rozměr konečný rozměr Installation size/instalační rozměr 1200 x 70 mm 407 x 67 mm 230 x 180 mm 230 x 80 mm 176 x 181 mm Možnosti barev bílá šedá hliníková černá General accessories/ Příslušenství / BIO čistič skla / vysokoteplotní teflonový olej Paint black&anthracite/ Barva černá&antracit

59 Poznámky 8-letá záruka na celkovou strukturu 2-letá záruka na vnitřní vyjímatelné části bez záruky na sklo

60

61

62 Přestože vynakládáme všechny síly, abychom vám zajistili ten nejlepší servis, nejsme zodpovědni za mechanické poškození vašeho krbu způsobeného špatným zacházením. Neustále naše výrobky zlepšujeme a posouváme dopředu. Z tohoto důvodu se nemusí obrázek v tomto katalogu 100% shodovat s hotovým výrobkem. M-design má výhradní právo na změnu cen a modelů výrobků bez předchozího sdělení a nenese žádnou zodpovědnost v případě potyček či soudního řízení založeného na změnách týkajících se tohoto katalogu.

63

64 Torhoutsesteenweg 222A 8210 Zedelgem (Bruges) Belgium Your distributor / Váš dodavatel: KRBEX s.r.o. Vlčnov 15 krbex@krbex.cz Chrudim 1 vers #34
