1. Postup pripojenia na videorekordér v sieti LAN

Transkript

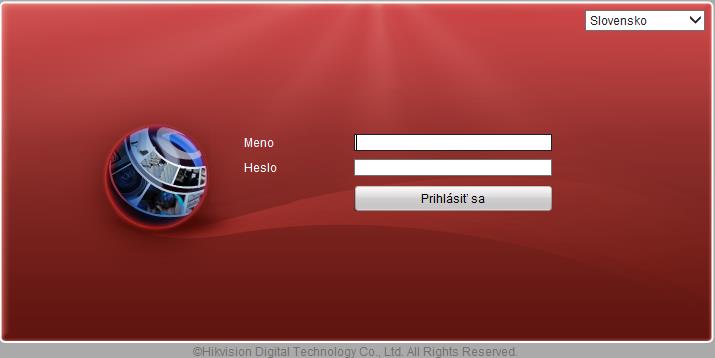

1 Stručný popis pripojenia sa k videorekordérom HikVision (DVR, NVR a HDVR) cez webové prehliadače (Internet Explorer, Mozzilla Firefox, Google Chrome..). Zmyslom pripojenia sa počítačom cez prehliadače (Internet Explorer, Mozzilla Firefox, Google Chrome..) na videorekordéry HikVision sú tieto dôvody: Prehliadanie živého obrazu a prezeranie obrazu zo záznamu z kamerového systému zo siete LAN či Internet Prezeranie udalostí v systéme (Log) Konfigurácia sieťových a iných nastavení videorekordérov pri inštalácii kamerového systému (pre nastavenia doporučujeme skôr použiť klienstský softvér ivms-4200) 1. Postup pripojenia na videorekordér v sieti LAN Otvorte si vo Vašom PC webový prehliadač (Internet Explorer, Mozzila Firefox, Google Chrome..) Do príkazového poľa zadajte IP adresu videorekordéra (prednastavená IP adresa je ) ako na vidieť napríklad obrázku nižšie: Poznámka: aby sa bolo možné pripojiť na uvedenú IP adresu videorekordéra, je potrebné, aby ste mali na karte sieťových nastavení prestavenú IP adresu Vášho PC (napríklad ), inými slovami Váš PC a videorekordér musí byť v jednej sieti, inak sa na toto videorekordér nepripojíte. Po stlačení ENTER sa Vám zobrazí dialógové okno, kde vypíšete prihlasovacie údaje (prednastavené: Meno: admin, Heslo: 12345) a potvrdíte tlačítkom

2 Po potvrdení je potrebné nainštalovať ovládacie prvky Plug in (ACTIVE X prvky), postupujte podľa inštrukcií, ktoré sa Vám zobrazia na obrazovke: Obrázok 1.1 výzva na stiahnutie ovládacích prvkov Plug in, je potrebné kliknúť na text uprostred obrazovky: Kliknutím sem stiahnete a nainštalujete zásuvný modul V dolnej časti obrazovky sa Vám zobrazí výzva na potvrdenie stiahnutia ovládacích prvkov (viď obrázok nižšie) Obrázok 1.2 Kliknite na voľbu. Obrázok 1.3 sprievodca inštaláciou Plug in

3 Kliknite na voľbu. Obrázok 1.4 potvrdenie inštalácie Plug in Kliknite na tlačítko. Poznámka: po inštalácii prvkov Plug in bude možno potrebné obnoviť stránku prehliadača, prípadne zatvoriť Váš prehliadač a opätovne otvoriť s napísaním do príkazového riadku opätovne IP adresu videorekordéra (prednastavená IP adresa je ) Po úspešnom nainštalovaní Plug in sa Vám zobrazí okno podobné ako na obrázku nižšie:

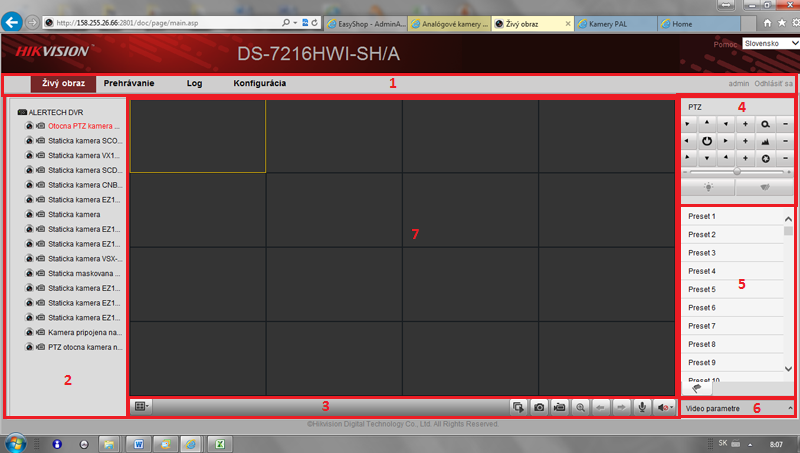

4 2. Popis karty Živý obraz Na karte Živý obraz je možné vykonávať: prehliadanie živého obrazu, odchytávať obrázky z kamery a stiahnuť video (iba v rámci živého obrazu), ovládať PTZ otočnú kameru, nastavovať a vyvolávať presety (prednastavené pozície) + konfigurovať videoparametre kamery. Okno Živého obrazu je rozdelené do 6 sekcií: Sekcia 1: umožňuje prepínanie medzi kartami Živý obraz, Prehrávanie, Log (zápis udalostí v systéme) a Konfiguráciou videorekordéra (viď obrázok) Sekcia 2: zobrazuje zoznam všetkých pripojených kamier k videorekordéru a vykonáva spúšťanie obrazu jednotlivých kamier do okna označeného rámikom v sekcii 7. Spúšťanie obrazu z kamery sa vykonáva kliknutím myši na ikonku ikonku a zastavenie obrazu z kamery opätovným kliknutím na túto

5 Sekcia 3: Ovládacie prvky Tabuľka ovládacích prvkov: Ikonka Popis Cez túto ikonku sa volí režim rozdelenia okna sekcie 7 pre zobrazenie 1x1, 2x2, 3x3 a 4x4 kamier Spustenie obrazu zo všetkých kamier v sekcii 7 Odchytenie (odfotenie) aktuálneho snímku z kamery označenej žltým rámikom v sekcii 7 a uloženie do priečinka počítača, ktorý sa definuje na karte Konfigurácia Prvým kliknutím na túto ikonku sa spustí ukladanie záznamu obrazu (video) z kamery označenej žltým rámikom v sekcii 7 a opätovným kliknutím sa ukončí ukladanie záznamu a vytvorí sa videoklip. Videoklip sa uloží do priečinka počítača, ktorý sa definuje na karte Konfigurácia Prvým klinutím na túto ikonku sa aktivuje funkcia e-ptz. Ide o funkciu, ktorá má význam hlavne pri IP megapixelových kamerách, keď si užívateľ chce z celkového záberu kamery niečo detailnejšie priblížiť. Po aktivácii e-ptz je potrebné prejsť kurzorom myši na krajný bod, od ktorého si chcete obraz priblížiť, stlačiť ľavé tlačítko myši a potiahnuť myš. Potiahnutie myši sa v obraze kamery vykresľuje červeným rámikom. Po uvoľnení tlačítka myši sa obraz z vnútorňajška červeného rámika zobrazí na celej obrazovke (digitálny zoom). Druhým kliknutím na ikonku funkciu e-ptz zrušíte. Názorná ukážka je uvedená na obrázkoch nižšie. Prepínanie obrazov z kamier podľa poradia v sekcii 2 v okne sekcie 7 označeného žltým rámikom Spustenie obojsmernej hlasovej komunikácie medzi PC a zariadením DVR alebo NVR Spustenie a vypnutie zvuku v PC prenášaného z videorekordéra (do videorekordéra musí byť však zapojený mikrofón)

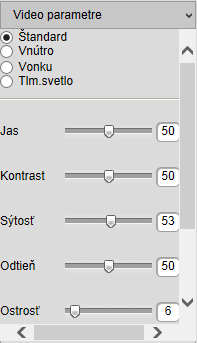

6 Označenie oblasti pre e-ptz (digitálny zoom) do červeného rámika (funkcia ) Po označení oblasti červeným rámikom a pustení tlačítka myši vyzerá digitálny zoom nasledovne: Sekcia 4: PTZ panel PTZ panel je určený na vzdialené ovládanie pohybov PTZ otočných kamier.

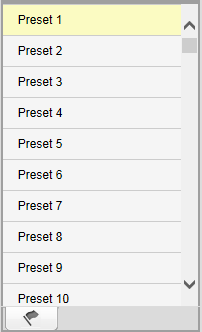

7 Tabuľka ovládacích prvkov: Ikonka Popis ZOOM (približovanie/vzďalovanie) FOCUS (zaostrovanie) IRIS (otváranie/uzatváranie clony) Zapnutie/vypnutie svetla Zapnutie/vypnutie stierača Ovládanie pohybov kamery (doľava/doprava, hore/dole, kombinácia pohybov) + spustenie/zastavenie funkcie autoscan Ovládanie rýchlosti jednotlivých PTZ pohybov kamery Sekcia 5: Presety (prednastavené pozície) V tejto sekcii je možné vykonávať ukladanie presetov ako aj ich vyvolanie (presun kamery na preset). Sekcia 5 vyzerá nasledovne: Kliknutím myšou na vybraný preset tento zmení farbu a pribudnú v ňom ďalšie ikonky (viď obrázok nižšie). Kliknutím na ikonku sa do videorekordéra zapíše aktuálna poloha PTZ kamery a kliknutím na ikonku sa táto poloha vyvolá. Presety sa používajú na rýchly presun na záujmové miesto ale aj pri definovaní obhliadky monitorovaného priestoru (trasovanie).

8 Sekcia 6: Videoparametre V tejto sekcii je možné upravovať parametre obrazu kamery ako sú: Jas, Kontrast, Sýtosť, Odtieň a Ostrosť alebo si môžete vybrať z prednastavených módov podľa inštalácie kamery: Štandard, Vnútro (interiér), Vonku (exteriér) alebo Tlmené svetlo. Poznámka: úprava týchto parametrov sa ukladá priamo do videorekordéra, čo znamená, že tieto úpravy platia aj pre všetkých ostatných klientov, ktorí sa pripájajú na videorekordér! 3. Popis karty Prehrávanie Na karte Prehrávanie je možné vykonávať: prehrávanie záznamov obrazu, odchytenie (stiahnutie) obrázka a stiahnutie videoklipu do Vášho PC. Po kliknutí na kartu Prehrávanie sa Vám zobrazí okno podobné ako na obrázku nižšie rozdelené do sekcií:

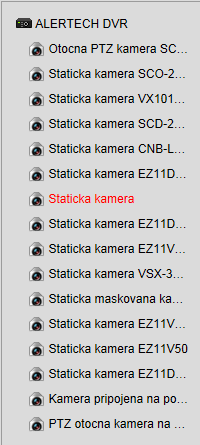

9 Sekcia 1: zobrazuje zoznam všetkých pripojených kamier k videorekordéru a slúži na výber kamery, z ktorej chcete zaznamenané video prehrávať. Výber kamery sa realizuje kliknutím myšou na konkrétnu kameru (označená kamera má červenú farbu) Sekcia 2: umožňuje ovládanie videozáznamu cez ikonky uvedené na obrázku nižšie

10 Tabuľka ovládacích prvkov videozáznamu: Ikonka Popis Voľba zobrazenia kamier v okne sekcie 5 (zobrazenie 1 x 1, 2 x 2, 3 x 3 a 4 x 4 kamier) Spustenie záznamu označenej kamery v sekcii 1 v okne označenom žltým rámikom v sekcii 5 Zastavenie prezerania videozáznamu z kamery označenej žltým rámikom v sekcii 5 Spomaľovanie a zrýchľovanie prehrávania videozáznamu Posúvanie videozáznamu po obrázkoch Zastavenie prezerania videozáznamu všetkých prehliadaných kamier Odchytenie obrázku z kamery v danom momente do PC a uloženie do priečinku definovanom na karte Konfigurácia Ikonka pre stiahnutie videozáznamu do PC a uloženie do priečinku definovanom na karte Konfigurácia vo veľkosti 1000MB Ikonka pre stiahnutie videoklipu do PC a uloženie do priečinku definovanom na karte Konfigurácia. Videoklip sa vytvára tak, že pri prezeraní videozáznamu sa klikne prvý krát na túto ikonku a začne sa vytvárať videoklip (počiatočný čas) a druhým kliknutím sa videoklip ukončí. Inými slovami: Vo videoklipe sa vytvorí záznam iba toho, čo vidíte na Vašom monitore medzi dvomi kliknutiami na túto ikonku. Ovládanie hlasitosti zvukového záznamu (iba v prípade, ak je k videorekordéru je pripojený mikrofón) Sekcia 3: v tejto časti sa definuje, z ktorého dňa si chcete videozáznam prezerať. Po označení kamery v sekcii 1 je potrebné označiť deň, z ktorého chcete záznam prezerať a kliknúť na ikonku. Pokiaľ je záznam obrazu z daného dňa prítomný vo videorekordéri, je to zobrazené farebným prúžkom na časovej osi v sekcii 4. Sekcia 4: v tejto časti sa definuje, od akého času sa bude záznam prehrávať. Táto sekcia je tvorená časovou osou v rozsahu 12 hodín a žltá čiarka označuje čas, od ktorého sa bude videozáznam prehrávať. Pokiaľ je videozáznam nahratý v danom dni, tak je označený farebným prúžkom podľa typu záznamu. Pokiaľ farebný prúžok chýba, tak v danom dni nebol videozáznam uskutočnený alebo bol už premazaný. Prehrávanie videozáznamu je možné iba v čase, ktorý je označený farebným prúžkom! Posúvanie žltej čiarky (času prehrávania) sa realizuje myšou klinutím na časovú os a potiahnutím myši na požadovnú stranu.

11 Sekcia 5: okno prezerania obrazu z kamier (jednej alebo viacerých). Žltý rámik označuje, kde sa bude so kliknutí na ikonku v sekcii 2 obraz zo zvolenej kamery prehrávať. Príklad prezerania záznamu z jednej kamery: 1. Kliknúť na požadovanú kameru v sekcii 1 (požadovaná kamera je označená červeným písmom) 2. Kliknúť na požadovaný dátum prehrávania záznamu v sekcii 3 a potvrdiť ikonkou. 3. V sekcii 4 v prípade, že je v zvolenom dni uložený nejaký videozáznam sa objaví farebný prúžok a kliknutím myšou na konkrétny čas vo farebnom prúžku sa žltá čiarka umiestni na tomto čase a to znamená, že od tohto času sa bude videozáznam prehrávať 4. V sekcii 2 kliknite na ikonku sa videozáznam sa spustí podľa od času nastaveného v predchádzajúcich krokoch.

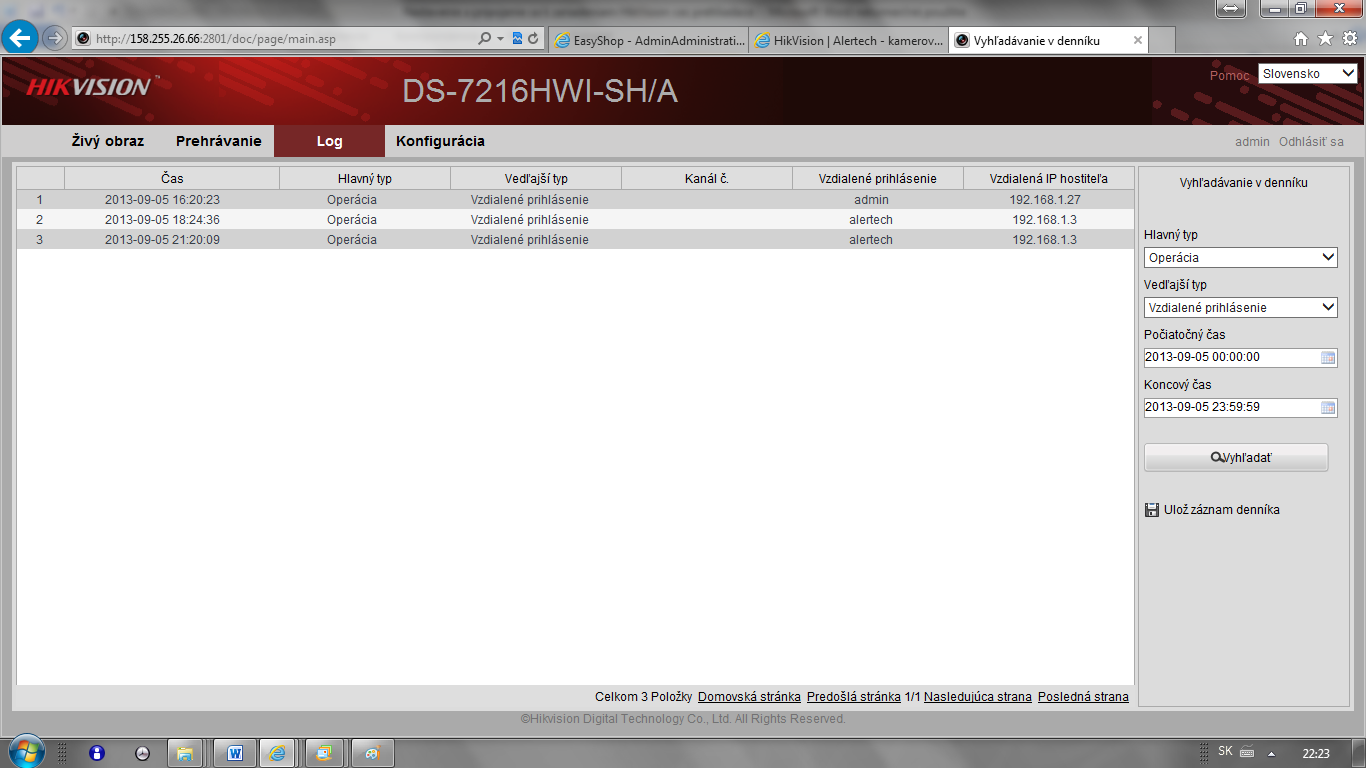

12 4. Popis karty Log Karta Log umožňuje zobrazenie rôznych udalostí v systéme podľa hlavných kategórií: Alarm, Výnimka, Operácia a Informácia. Každá z týchto kategórií má ďalšie podkategórie. Ohraničenie času sa realizuje rámcom Počiatočný čas a Koncový čas (viď obrázok nižšie). Vyhľadávanie a zobrazenie logov je detailne popísané v manuáli klientského softvéru ivms Tento manuál si stiahnete na našej stránke: 5. Popis karty Konfigurácia Konfigurácia videorekordéra cez prehliadače je analogická s konfiguráciou cez klientský softvér ivms-4200, ktorý je profesionálnejším nástrojom pre nastavovanie, preto túto záležitosť v tomto manuáli rozoberať nebudeme, ale v mauáli pre ivms-4200 je táto dôležitá

13 činnosť podrobne popísaná. Tento manuál si stiahnete na našej stránke: V prípade potreby vzdialenej technickej pomoci kliknite na nasledovný obrázok (button): Pre bližší popis využitia a použitia vzdialenej technickej pomoci kliknite na nasledovný odkaz: Poznámka 1: Cez vzdialenú technickú pomoc Vám pomôžeme so spustením a nastavením klientského softvéru ivms-4200, prípadne pomôžeme s nastavením Vášho videorekordéra či IP kamery! Poznámka 2: Vzdialená technická pomoc je bezplatná!
