1 Užívateľský manuál odulárna VTO

2 Opis jednotky odulárna VTO jednotka umožňuje vyskladať dverového vrátnika na mieru potrebám zákazníka, minimálny počet modulov sú 2 kusy, maximum 9 kusov, tzn. 1 až 25 účastníkov, alebo kombináciu účastníkov a čítačky kariet.

3 oduly jednotky VTO2000 VTO2000A-C Základný modul, obsahuje kameru, mikrofón, reproduktor a jedno tlačidlo.

4 1. Svorky pre napájanie DJ +12VDC alebo +24VDC 2. Svorka GND pre napájanie DJ 3. Komunikačný port RS485+ pre pripojenie modulu 2.zámku 4. Komunikačný port RS485- pre pripojenie modulu 2.zámku 5. GND pre 12VDC napájania zámkov VDC/max 400mA výstup pre napájanie dverných zámkov (len pri napájaní DJ z dahua switchu alebo 24VDC) 7. Kontakt Odchodového tlačidla 8. Dverový senzor, vysiela poplach do VTS softvéru (nepoužíva sa) 9. Kontakt Odchodového tlačidla 10. Zapojenie zámku NO/CO 11. Zapojenie zámku NC/CO 12. CO VTO2000A-B Rozširovací modul s tromi tlačidlami.

5 VTO2000A-R Rozširujúci modul, obsahuje čítačku kariet. Zadná strana čítačky kariet sa zhoduje so zadnou stranou modulu s troma tlačidlami.

6 ontáž zariadenia

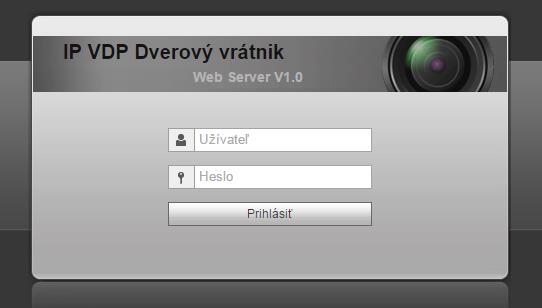

7 Webové rozhranie zariadenia V prehliadači počítača si otvoríme adresu zariadenia, zobrazí sa prihlasovacie okno do ktorého zadáme prihlasovacie údaje. Prednastavená IP adresa zariadenia je Prednastavené meno a heslo je admin. Po úspešnom prihlásení otvorí webové rozhranie zariadenia:

8 Nastavenia iestne nast. iestne nast. Senzor - hodnota citlivosti senzoru svetla pre podsvietenie dvernej jednotky Uložisko- miesto ukladania fotiek zo zariadenia (podpora len FTP) Čas reštartu deň pravidelného reštartu zariadenia Vytáčanie Volacie pravidlo serial alebo no serial. Napr.: no serial (nepokracujúce) room number 1~17;101~117, serial (pokračujúce) room number 1~1999 Jazyk výber jazyka zariadenia Správa A&C- Interval odomykania interval medzi odomknutiami zariadenia Odomknutie čas zopnutia relé pri odomknutí Čas kontroly dverového senzoru nepodporované Nátlakové heslo nepodporované Auto fotka povolením tejto funkcie budú odosielané fotky na FTP pri použití karty na odomknutie Nahrať záznam odomknutí nepodporované Správa hovoru- Auto Fotka - povolením tejto funkcie budú odosielané fotky na FTP pri zazvonení Nahrať odchodovú správu nepodporované Nahrať záznam hovoru nepodporované Systémový čas- Nastavenie času a dátumu zariadenia, pre rýchlu synchronizáciu s PC stačí stlačiť SYNC PC, DST povolenie a nastavenie letného a zimného času Rozloženie- Rozloženie modulov, kliknutím na + otvorí kontextové okno s možnosťami modulov na pridanie. Kliknutie na menovku otvorí kontextové okno, s menovkami účastníkov na sieti, kliknutím na účastníka a potvrdením OK priradíme k tlačidlu účastníka. Účastníka odstránime kliknutím na zvonček a kliknutím na možnosť ZAŽ. Správa nastavení - Export a import dát zo zariadenia, vytvorenie zálohy a továrenský reset zariadenia, po kliknutí otvorí okno na potvrdenie resetu. Nastavenie LAN - Budova č.- nastavenie čísla budovy Byt budovy č. nastavenie čísla bytu VTO No. nastavenie čísla VTO Index max. rozšírení maximálny rozširujúci počet VTH pre jeden byt (max.5) Skupinový hovor zaškrknutím povolíte skupinové volanie (na viac VTH) v bytoch

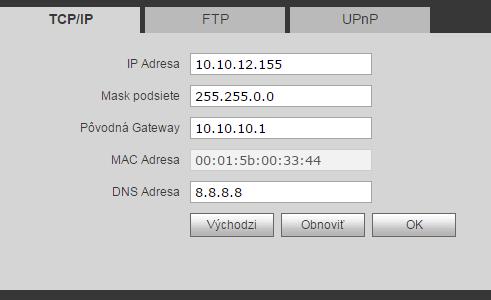

9 Vnútorná jednotka Zoznam účastníkov na sieti. ožnosť pridať účastníka kliknutím na Pridať Nastavenie siete Nastavenie IP adresy zariadenia a FTP servera. UPnP sa nevyužíva. Video nastavenie Nastavenie videa a audia zariadenia, možnosť prispôsobiť režimy snímania obrazu a zvuku Užívateľská správa Pridávanie užívateľov s administrátorskými alebo s užívateľskými (prezeranie histórie volania) právami IPC information

10 Po pridaní kamier do tohto zoznamu. Tieto kamery sú automaticky pridané do monitora na monitoring. Hľadať info História hovorov, poplachov a odomknutí. Štatistiky VTH Status Informácia o stave monitorov Odhlásiť Reštartovavie zariadenia a odhlásenie sa zo zariadenia
