1 DIAMO, státní podnik odštěpný závod Těžba a úprava uranu Pod Vinicí Stráž pod Ralskem Stráž pod Ralskem Z-03-ŘP-sp VYHODNOCENÍ programu monitorování a dodržování ustanovení vyhlášky SÚJB č. 307/2002 Sb., o radiační ochraně, ve znění pozdějších předpisů, o. z. TÚU za rok 2015

2 VYHODNOCENÍ programu monitorování a dodržování ustanovení vyhlášky SÚJB č. 307/2002 Sb., o radiační ochraně, ve znění pozdějších předpisů, o. z. TÚU za rok 2015 Zpracoval: Ing. Rostislav Dudáš (Kap. 1) vedoucí oddělení bezpečnosti a hygieny práce Petr Rejzek (Kap. 2-4) technický pracovník IV - radiometrie RNDr. Lubomír Neubauer (Kap. 5-8) vedoucí oddělení životního prostředí Kontroloval: Schválil: Ing. Rostislav Dudáš vedoucí oddělení bezpečnosti a hygieny práce Ing. Tomáš Rychtařík ředitel o. z. TÚU závodní DCHT Datum: Výtisk číslo: 1 Strana 2, celkem 92

3 Rozdělovník Držitel Funkce, VOÚ, VOJ nebo organizace Titul, Jméno, Příjmení Výtisk č. SÚJB RC Kamenná 1 Náměstkyně ředitele s. p. pro ekologii a sanační práce RNDr. Kamila Trojáčková 2 Ředitel o. z. TÚU závodní DCHT Ing. Tomáš Rychtařík 3 Vedoucí oddělení bezpečnosti a hygieny práce Ing. Rostislav Dudáš 4 Vedoucí oddělení životního prostředí RNDr. Lubomír Neubauer 5 Strana 3, celkem 92

4 Obsah ÚVOD 6 1 ORGANIZAČNÍ A LEGISLATIVNÍ ZAJIŠTĚNÍ RADIAČNÍ OCHRANY Organizační zajištění Realizace programu monitorování Změny programu monitorování v hodnoceném období Rozhodnutí SÚJB OSOBNÍ MONITOROVÁNÍ Počet radiačních pracovníků kategorie A Počet radiačních pracovníků kategorie B Průměrná, maximální a kolektivní efektivní dávka Počet překročení vyšetřovacích a zásahových úrovní MONITOROVÁNÍ PRACOVIŠŤ Kontrolovaná pásma Sledovaná pásma Ostatní monitorovaná pracoviště Počet překročení vyšetřovacích a zásahových úrovní PRŮKAZ OPTIMALIZACE RADIAČNÍ OCHRANY NA PRACOVIŠTÍCH Podzemní pracoviště Povrchová pracoviště Kontrolovaná pásma Sledovaná pásma MONITOROVÁNÍ VÝPUSTÍ Počet překročení vyšetřovacích a zásahových úrovní MONITOROVÁNÍ OKOLÍ Počet překročení vyšetřovacích a zásahových úrovní PRŮKAZ OPTIMALIZACE RADIAČNÍ OCHRANY V OKOLÍ PRACOVIŠŤ Efektivní dávka ze zevního ozáření zářením gama Příjem radionuklidů z ovzduší Úvazek efektivní dávky z inhalace produktů přeměny radonu Úvazek efektivní dávky z inhalace směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa ve vzduchu Příjem radionuklidů ingescí z vody a potravin Úvazek efektivní dávky z ingesce Kolektivní efektivní dávka obyvatel obcí v okolí o. z. TÚU Porovnání výsledků monitorování s hodnotami podle 17 vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů Obec Stráž pod Ralskem Obec Stráž pod Ralskem - OK Obec Útěchovice Obec Břevniště Obec Hamr na Jezeře Obec Noviny pod Ralskem Obec Dubnice KONTROLA DODRŽOVÁNÍ POVOLENÝCH VÝPUSTÍ Kontrola dodržování povolených výpustí do ovzduší Kontrola dodržování povolených výpustí do vod...41 Strana 4, celkem 92

5 ZÁVĚR...43 PŘÍLOHY...43 Příloha č. 1 - Srovnání průměrných ročních aktivit monitorovaných radionuklidů v okolních obcích za posledních 5 let...44 Příloha č. 2 - Srovnání průměrných ročních aktivit a koncentrací monitorovaných radionuklidů na výpustech do vod za posledních 5 let...52 Příloha č. 3 - Srovnání ročních bilancí radionuklidů na výpustech do ovzduší za posledních 5 let...61 Příloha č. 4 - Přehled výsledků monitorování výpustí a okolí dle jednotlivých článků SPP- TÚU Seznam literatury...92 Strana 5, celkem 92

6 ÚVOD Tato zpráva je vyhotovena ve smyslu dokumentu systému jakosti ŘP-sp Monitoring pracovního a životního prostředí a osnovy stanovené v jeho příloze č POJMY, ZKRATKY, DEFINICE - roční průměrná hodnota; A M,U [Bq kg -1 suš.] - hmotnostní aktivita (přírodního) uranu v sušině; A V,U [Bq l -1 ] - objemová aktivita (přírodního) uranu; A M, 226 Ra [Bq kg -1 suš.] - hmotnostní aktivita radia 226 v sušině; A V, 226 Ra [Bq l -1 ] - objemová aktivita radia 226; A S, 226 Ra [Bq m dnů -1 ] - aktivita radia 226 v prašném spadu; A VAL [Bq m -3 ] - objemová aktivita směsi dlouhodobých radionuklidů uranradiové řady emitujících záření alfa ve vzduchu; C S,U [mg m dnů -1 ] - koncentrace přírodního uranu v prašném spadu; C V,U [mg l -1 ] - objemová koncentrace (přírodního) uranu; CRPO - Centrální registr profesního ozáření; D - denní frekvence měření; D g [μgy h -1 ] - dávkový příkon záření gama; dl. - směs dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa ve vzduchu; DRM - deponie radioaktivních materiálů; E [msv] - osobní efektivní dávka, což je součet efektivních dávek ze zevního ozáření a úvazků efektivních dávek z vnitřního ozáření; E KOL [msv] - kolektivní efektivní dávka; E g [msv] - efektivní dávka ze zevního ozáření (zářením gama); E AL [msv] - úvazek efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa; E LE [msv] - úvazek efektivní dávky z inhalace produktů přeměny radonu; E ing [msv] - úvazek efektivní dávky z ingesce (vody, potravin); EOAR [Bq m -3 ] - ekvivalentní objemová aktivita radonu; EPS - elektronický požární systém; EZS - elektronická zabezpečovací signalizace; H p (10) [msv] - osobní dávkový ekvivalent pro zevní ozáření v daném bodě pod povrchem těla v hloubce 10 mm; H x [Sv h -1 ] - příkon fotonového dávkového ekvivalentu; Strana 6, celkem 92

7 CHS I - chemická stanice č. 1, VÚ č. 2; Ingesce - přijímání vody nebo potravy; Inhalace - vdechování; IZ - ionizující záření; Kritická skupina obyvatel - modelová skupina fyzických osob, která představuje ty jednotlivce z obyvatelstva, kteří jsou z daného zdroje a danou cestou ozáření nejvíce ozařováni; KS-CHÚ - výpustní profil z kanalizační sítě areálu chemické úpravny; M - měsíční frekvence měření; NDS 10 - neutralizační a dekontaminační stanice 10; NDS ML - neutralizační a dekontaminační stanice matečných louhů; OBHP - oddělení bezpečnosti a hygieny práce; OD ALGADE - osobní dozimetr ALGADE; ODK-VS - výpustní profil č. 3 - z odkaliště chemické úpravny; OK - obtokový kanál; OKC-VS - výpustní profil č. 1 - z obtokového kanálu; OK-ZAH - odběrové místo obtokový kanál u zahrádkářské kolonie; OSLD - opticky stimulovaný luminiscenční dozimetr; OŽP - oddělení životního prostředí; PHP - povrch hornických provozů; PLCH-P - posuzovací profil pozadí Ploučnice - Chrastná; P LE [mj] - příjem latentní energie produktů přeměny radonu; PLN-P - posuzovací profil Ploučnice - Noviny p. R. (vody opouštějící o. z. po zaústění všech výpustí); p. p. - produkty přeměny; Ps [g m dnů -1 ] - prašný spad; R - roční frekvence měření; 2xR - půlroční frekvence měření; 4xR - čtvrtletní frekvence měření; 5xR - měsíční frekvence měření 5 měsíců v roce; 226 Ra - radium 226; Strana 7, celkem 92

8 Radionuklid - druh atomů, které mají stejný počet protonů, stejný počet neutronů, stejný energetický stav a které podléhají samovolné změně ve složení nebo stavu atomových jader; RC - regionální centrum; Referenční úroveň - ukazatel nebo kritérium, jehož překročení nebo nesplnění je podnětem k zahájení činnosti nebo opatření; RN-CHÚ - výpusť z retenčních nádrží chemické úpravny; 222 Rn - radon 222; SLKR-VS - výpustní profil č. 2 - ze stanice likvidace kyselých roztoků; SMK - středisko monitorování a karotáže; SO eluátní hospodářství bývalé CDS; SÚJCHBO, v. v. i. - Státní ústav jaderné, chemické a biologické ochrany, v. v. i.; SÚJB - Státní úřad pro jadernou bezpečnost; TLD - termoluminiscenční dozimetr; U - uran přírodní; UK - uranový koncentrát; VÚ - vyšetřovací úroveň; výrobní úsek; Výpusť - kapalná nebo plynná látka vypouštěná do životního prostředí, která obsahuje radionuklidy v množství nepřevyšujícím uvolňovací úrovně nebo vypouštěná do životního prostředí za podmínek uvedených v povolení k uvádění radionuklidů do životního prostředí; ZBZS - Závodní báňská záchranná stanice; ZÚ - zásahová úroveň.. Strana 8, celkem 92

9 1 ORGANIZAČNÍ A LEGISLATIVNÍ ZAJIŠTĚNÍ RADIAČNÍ OCHRANY 1.1 Organizační zajištění Monitorování veličin, parametrů a skutečností důležitých z hlediska radiační ochrany v roce 2015 (dále též jen program monitorování) bylo v o. z. TÚU zajišťováno zejména prostřednictvím zaměstnanců: oddělení bezpečnosti a hygieny práce; střediska laboratoří; oddělení životního prostředí. Současně, dle potřeb o. z. TÚU, se na plnění programu monitorování podíleli externí dodavatelé, zejména pak: SÚJCHBO, v. v. i., Kamenná; VF, a. s., Černá Hora; TESO, a. s., Česká Lípa. Na základě příkazu ředitele o. z. TÚU (P-TÚU Zajištění soustavného dohledu ) je dohlížející osobou ustanoven: vedoucí oddělení bezpečnosti a hygieny práce pro všechna pracoviště o. z. TÚU, vyjma pracovišť karotážních s uzavřenými radionuklidovými zářiči; technický pracovník IV - geofyzika pro pracoviště karotážní s uzavřenými radionuklidovými zářiči. Dále je na základě příkazu ředitele o. z. TÚU (P-TÚU Zajištění soustavného dohledu ) zřízen specializovaný tým pro o. z. TÚU jako specializovaný útvar ve smyslu ustanovení 27 vyhlášky SÚJB č. 307/2002 Sb., o radiační ochraně, ve znění pozdějších předpisů, jehož vedoucím je dohlížející osoba pro všechna pracoviště o. z. TÚU, vyjma pracovišť karotážních s uzavřenými radionuklidovými zářiči. V o. z. TÚU jsou v rámci plnění požadavků vyplývajících z programu monitorování k zajištění radiační ochrany prováděna níže uvedená měření v souladu s metodikami dle systémové instrukce o. z. TÚU Provádění služeb k zajištění monitorování podle programu monitorování kódové označení SI-TÚU Přehled detekčních systémů pro integrální monitorování: OD Algade (osobní dozimetr) slouží ke stanovení hodnoty E AL a E LE; Algade (stacionární dozimetr) slouží ke stanovení hodnoty EOAR a A VAL; OSLD (osobní dozimetr) slouží ke stanovení hodnoty H p(10) a H X; Neutrak 144-J (neutronový dozimetr) slouží ke stanovení hodnoty H p(10) fast; TLD (thermoluminiscenční dozimetr) slouží ke stanovení průměrné hodnoty H X. Monitorování založené na jednorázových odběrech a měřeních: měření příkonu fotonového dávkového ekvivalentu H x; měření koncentrace latentní energie produktů přeměny radonu K LE; měření ekvivalentní objemové aktivity radonu EOAR; stanovení objemové aktivity směsi dlouhodobých radionuklidů emitujících záření alfa uran radiové řady ve vzduchu A VAL; Strana 9, celkem 92

10 měření povrchového znečištění radionuklidy A SAL; stanovení objemové koncentrace U ve vodách C V,U; stanovení objemové aktivity 226 Ra ve vodách A V,226Ra; stanovení prašného spadu a koncentrace U a aktivity 226 Ra v prašných spadech C S,U a A S,226Ra; stanovení objemové koncentrace U v odpadním plynu C V,U; stanovení hmotnostní aktivity U a 226 Ra v potravinovém řetězci A M,U a A M,226Ra; stanovení hmotnostní aktivity U a 226 Ra v dnových sedimentech A M,U a A M,226Ra. OBHP je v o. z. TÚU organizačně začleněno v úseku řízení ředitele o. z. TÚU - závodního Dolu chemické těžby. Organizační složení OBHP: vedoucí oddělení bezpečnosti a hygieny práce; technický pracovník IV bezpečnostní technik; technický pracovník IV bezpečnostní technik; technický pracovník IV závodní škola práce; technický pracovník IV radiometrie; technický pracovník II zpracování dat; 3x dělník na PHP. Technická vybavenost oddělení v roce 2015 nedoznala zásadnějších změn, pro které by nebylo možné zajistit plnění povinností při zajišťování radiační ochrany v o. z. TÚU dle programu monitorování. 1.2 Realizace programu monitorování Všechna plánovaná měření dle programu monitorování byla v roce 2015 uskutečněna a nebylo zaznamenáno žádných významných odchylek od dlouhodobých hodnot. 1.3 Změny programu monitorování v hodnoceném období V hodnoceném období nebyly provedeny žádné změny v Programu monitorování. 1.4 Rozhodnutí SÚJB V tabulce č. 1-1 jsou uvedena rozhodnutí vydaná SÚJB v roce Tabulka č. 1-1 Přehled rozhodnutí SÚJB P. č. 1 2 Předmět rozhodnutí (povolení) Rozhodnutí - povolení k provedení rekonstrukce pracoviště III. kategorie v rozsahu pracoviště hala č. 3 na VP 7 Rozhodnutí povolení monitorování pracoviště a jeho Číslo jednací Ze dne Platnost do Poznámka SUJB/RCKA/19990/ nestanovena SÚJB/RCKA/17983/ nestanovena Strana 10, celkem 92

11 P. č. 3 Předmět rozhodnutí (povolení) okolí v rozsahu stanoveném v programu monitorování dle PJ- TÚU a SI- TÚU Rozhodnutí povolení k provedení rekonstrukce pracoviště III. kategorie v rozsahu pracoviště hala č. 3 na VP 7 Číslo jednací Ze dne Platnost do Poznámka SÚJB/RCKA/5525/ Strana 11, celkem 92

12 2 OSOBNÍ MONITOROVÁNÍ Osobní monitorování radiačních pracovníků kategorie A Osobní monitorování je v o. z. TÚU prováděno za pomoci osobních dozimetrů. Osobní dozimetry jsou vyhodnocovány v měsíčních intervalech. Výsledky osobního monitorování jsou měsíčně předávány příslušným vedoucím zaměstnancům. K určení osobních dávek se používá osobní dozimetr OSLD (slouží k určení efektivní dávky ze zevního ozáření zářením gama) a dozimetr OD ALGADE (slouží k určení úvazku efektivní dávky z inhalace produktů přeměny radonu a úvazku efektivní dávky z inhalace dlouhodobých radionuklidů uranradiové řady emitujících záření alfa). Vyhodnocování výsledků osobního monitorování a předávání výsledků do CRPO je v o. z. TÚU smluvně zajištěno se SÚJCHBO, v. v. i. Stanovení efektivních dávek u radiačních pracovníků kategorie B Pro radiační pracovníky kategorie B se efektivní dávka stanoví odhadem na základě doby strávené na pracovišti a průměru měření jednotlivých veličin ionizujícího záření na pracovišti a přčtením hodnoty 0,25 msv (metodika způsobu odhadu a určení efektivní dávky pro radiační pracovníky kategorie B je popsána v programu monitorování). Pro radiační pracovníky kategorie B, krátkodobě pracující v kontrolovaném pásmu nebo trvale pracující ve sledovaném pásmu, se odhad efektivní dávky provádí čtvrtletně, pro ostatní se provádí jednou ročně. Výsledky odhadu efektivní dávky jsou archivovány na OBHP a na požádání jsou jednotlivým radiačním pracovníkům sděleny, dále každoročně při školení radiačních pracovníků jsou s těmito výsledky zaměstnanci seznamováni. Radiační pracovníci kategorie B pracující s uzavřenými zářiči (vybraní zaměstnanci střediska monitorování a karotáže) jsou vybaveni osobním dozimetrem OSLD (slouží k určení efektivní dávky ze zevního ozáření zářením gama) a neutronovým dozimetrem Neutrak 144-J (slouží k určení efektivní dávky ze zevního ozáření neutronovým zářením). Osobní dozimetry jsou vyhodnocovány v měsíčních intervalech. Odhad efektivní dávky je stanoven jako součet dávek z obou dozimetrů. Vyhodnocování osobních dozimetrů OSLD a Neutrak 144-J je smluvně zajištěno s VF, a. s., Černá Hora, výsledky jsou zasílány na o. z. TÚU. 2.1 Počet radiačních pracovníků kategorie A V roce 2015 bylo evidováno k v odštěpném závodě Těžba a úprava uranu Stráž pod Ralskem celkem 23 radiačních pracovníků zařazených do kategorie A. 2.2 Počet radiačních pracovníků kategorie B V roce 2015 bylo k evidováno v odštěpném závodě Těžba a úprava uranu Stráž pod Ralskem celkem 549 radiačních pracovníků zařazených do kategorie B. 2.3 Průměrná, maximální a kolektivní efektivní dávka Následující tabulky 2-1 až 2-6 shrnují informace o ozáření pracovníků kategorie A a tabulky 2-7 až 2-10 pracovníků B. Poznámka: Hodnoty průměrných efektivních dávek uváděné v následujících tabulkách jsou zaokrouhlené (neuvádějí se s plnou přesností). Proto se násobek počtu pracovníků a průměrné efektivní dávky přesně nerovná kolektivní efektivní dávce. Strana 12, celkem 92

13 Tabulka č. 2-1 Pracovníci kategorie A: Průměrná, maximální a kolektivní efektivní dávka Počet Roční efektivní dávka msv Pracoviště Rok radiačních pracovníků průměrná maximální kolektivní ,95 2,50 46, ,86 2,16 44,67 Povrch ,04 2,32 44, ,25 2,80 51, ,02 3,00 77,00 Roční limit: 50 msv. Komentář Z tabulky č. 2-1 vyplývá, že došlo k mírnému navýšení hodnot u všech sledovaných statistických parametrů roční efektivní dávky ve srovnání s rokem Hlavní příčinou navýšení sledovaných hodnot byla skutečnost, že celková doba provozu sušárny byla delší než v předchozím roce. Tabulka č. 2-2 Pracovníci kategorie A: Roční úvazky efektivní dávky z inhalace produktů přeměny radonu Pracoviště Povrch Počet Roční úvazek efektivní dávky msv Rok radiačních pracovníků průměrný maximální kolektivní ,58 0,62 14, ,59 0,64 14, ,62 0,65 13, ,71 0,81 16, ,67 0,85 20,18 Tabulka č. 2-3 Pracovníci kategorie A: Roční efektivní dávky ze zevního ozáření zářením gama Pracoviště Povrch Počet Roční efektivní dávka msv Rok radiačních pracovníků průměrná maximální kolektivní ,60 0,74 14, ,60 0,75 14, ,62 0,71 13, ,61 0,68 14, ,51 0,80 19,68 Tabulka č. 2-4 Pracovníci kategorie A: Roční úvazky efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa Pracoviště Povrch Počet Roční úvazek efektivní dávky msv Rok radiačních pracovníků průměrný maximální kolektivní ,75 1,11 18, ,67 0,89 16, ,74 1,02 16, ,86 1,41 19, ,74 1,03 22,20 Strana 13, celkem 92

14 Komentář Z tabulek č. 2-2 až 2-4 vyplývá, že ve srovnání s rokem 2014 došlo v roce 2015 k nepatrnému nárůstu roční maximální a kolektivní efektivní dávky ze zevního ozáření zářením gama. Dále došlo k mírnému nárůstu hodnot u všech sledovaných statistických parametrů ročního úvazku efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady. Na druhé straně došlo k poklesu hodnot u všech sledovaných parametrů ročního úvazku efektivní dávky z inhalace produktů přeměny radonu. Z jednotlivých složek roční efektivní dávky je zřejmé, že za poslední sledované pětileté období nedošlo k výraznějším změnám ve srovnání s pětiletými obdobími od roku 2007 (viz Tab. 2-5). Tabulka č. 2-5 Maximální a kolektivní efektivní dávka radiačních pracovníků kategorie A za pětileté období Pracoviště Povrch Pětiletý limit: 100 msv. Komentář Období maximální Pětiletá efektivní dávka msv kolektivní ,22 265, ,75 293, ,11 318, ,94 359, ,10 382,24 Z tabulky č. 2-5 vyplývá, že maximální efektivní dávka za pětiletá období od roku 2007 má klesající tendenci a za poslední pětileté období je na úrovni cca 12 % stanoveného limitu. Tabulka č. 2-6 Pracovníci kategorie A: Podíl jednotlivých složek na celkové efektivní dávce za období Pracoviště Povrch Komentář Rok úvazek efektivní dávky z příjmu dl. % Roční efektivní dávka úvazek efektivní dávky z příjmu p. p. 222 Rn % efektivní dávka ze zevního ozáření % Z tabulky č. 2-6 vyplývá, že nejvyšší podíl na celkové efektivní dávce má úvazek efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa. Strana 14, celkem 92

15 Tabulka č. 2-7 Pracovníci kategorie B: Průměrná, maximální a kolektivní efektivní dávka Pracoviště Povrch Komentář Rok Počet Roční efektivní dávka msv radiačních pracovníků průměrná maximální kolektivní ,27 2,25 149, ,27 2,75 150, ,27 3,00 149, ,27 3,00 145, ,30 1,01 129,96 Celkový počet radiačních pracovníků kategorie B se skládá z radiačních pracovníků kategorie B, kteří v průběhu roku pracovali: v kontrolovaných pásmech; ve sledovaných pásmech; na ostatních pracovištích; s URZ při realizaci karotážních prací. Kolektivní roční efektivní dávka u radiačních pracovníků kategorie B je vypočtena jako součet ročních efektivních dávek obdržených radiačními pracovníky kategorie B. Pracovníci kategorie B, kteří pracují s URZ na středisku monitorování a karotáže, jsou vybaveni osobním dozimetrem OSLD a neutronovým dozimetrem s měsíčním vyhodnocováním. Efektivní dávka těchto pracovníků se určuje jako součet efektivních dávek z obou dozimetrů v daném roce. Metodika způsobu odhadu a určení efektivní dávky pro radiační pracovníky kategorie B je popsána v programu monitorování schváleném SÚJB. Z tabulky č. 2-7 vyplývá, že v roce 2015 došlo u radiačních pracovníků kategorie B ve srovnání s rokem 2014 k mírnému snížení kolektivní a maximální roční efektivní dávky. Snížení těchto složek efektivní dávky bylo způsobeno menším počtem radiačních pracovníků kategorie B. Průměrná roční efektivní dávka je na stejné úrovni jako v roce Tabulka č. 2-8 Pracovníci kategorie B: Roční úvazky efektivní dávky z inhalace produktů přeměny radonu Pracoviště Povrch Rok Počet Roční úvazek efektivní dávky msv radiačních pracovníků průměrný maximální kolektivní ,003 0,029 0, ,003 0,023 0, ,002 0,034 0, ,001 0,016 0, ,002 0,040 0,310 Tabulka č. 2-9 Pracovníci kategorie B: Roční efektivní dávky ze zevního ozáření zářením gama Pracoviště Povrch Rok Počet Roční efektivní dávka msv radiačních pracovníků průměrná maximální kolektivní ,017 0,12 2, ,039 0,31 5, ,023 0,26 2, ,014 0,12 1, ,048 0,68 6,06 Strana 15, celkem 92

16 Tabulka č Pracovníci kategorie B: Roční úvazky efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa Pracoviště Povrch Komentář Rok Počet Roční úvazek efektivní dávky msv radiačních pracovníků průměrný maximální kolektivní ,004 0,044 0, ,007 0,073 0, ,003 0,045 0, ,002 0,019 0, ,006 0,076 0,793 V tabulkách 2-8 až 2-10 jsou uvedeny počty radiačních pracovníků kategorie B, kteří v daném roce vykonávali práce a činnosti v kontrolovaných pásmech. Z tabulek 2-8 až 2-10 je zřejmé, že v roce 2015 v porovnání s rokem 2014 došlo k poklesu hodnot u všech sledovaných parametrů ročního úvazku efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady a roční efektivní dávky ze zevního ozáření zářením gama. K mírnému poklesu došlo také u kolektivního ročního úvazku efektivní dávky z inhalace krátkodobých produktů přeměny radonu. Ke zvýšení došlo pouze u maximálního ročního úvazku efektivní dávky z inhalace produktů přeměny radonu. Příčinou nižších hodnot sledovaných parametrů jednotlivých složek ionizujícího záření byla skutečnost, že v roce 2015 byl provoz v kontrolovaných pásmech stabilní bez větších výkyvů a bez nutnosti větších zásahů nebo oprav v provozní technologii. 2.4 Počet překročení vyšetřovacích a zásahových úrovní Vyšetřovací ani zásahová úroveň osobní efektivní dávky nebyla v roce 2015 překročena. Strana 16, celkem 92

17 3 MONITOROVÁNÍ PRACOVIŠŤ Monitorování pracovišť proběhlo podle schváleného Programu monitorování veličin, parametrů a skutečností důležitých z hlediska radiační ochrany (SPP-TÚU ). Měření veličin ionizujícího záření na jednotlivých pracovištích bylo co do stanoveného rozsahu a frekvence splněno. Překročení referenčních úrovní je dokladováno formou samostatných protokolů (Z- 06-SI-TÚU ) v Knize překročení referenčních úrovní, která je uložena na OBHP. Zde se také uvádějí výsledky následných kontrolních měření tak, jak je schváleno v programu monitorování. S výsledky šetření jsou neprodleně seznamováni odpovědní zaměstnanci, kteří zajišťují odstranění příčin zvýšených hodnot a provádějí opatření k zamezení opakování těchto stavů. 3.1 Kontrolovaná pásma Deponie radioaktivních materiálů Stavební objekt (pracoviště) byl v roce 2015 v rámci likvidace nevyužívaných areálů na o. z. TÚU Stráž pod Ralskem fyzicky odstraněn. Likvidace stavebního objektu byla provedena externí firmou, která měla povolení SÚJB k vyřazování pracoviště III. kategorie Sušárna chemického koncentrátu Stavební objekt (pracoviště) byl v roce 2015 v rámci likvidace nevyužívaných areálů na o. z. TÚU Stráž pod Ralskem fyzicky odstraněn. Likvidace stavebního objektu byla provedena externí firmou, která měla povolení SÚJB k vyřazování pracoviště III. kategorie Sklad č. 112 A Bylo provedeno celkem 16 měření jednotlivých složek ionizujícího záření v souladu s programem monitorování se závěrem: a) referenční vyšetřovací úroveň nebyla překročena; b) referenční zásahová úroveň nebyla překročena SO 302 Stavební objekt (pracoviště) byl v roce 2015 v rámci likvidace nevyužívaných areálů na o. z. TÚU Stráž pod Ralskem fyzicky odstraněn. Likvidace stavebního objektu byla provedena externí firmou, která měla povolení SÚJB k vyřazování pracoviště III. kategorie Hala č. 4 CHS I Bylo provedeno celkem 41 měření jednotlivých složek ionizujícího záření v souladu s programem monitorování se závěrem: a) referenční vyšetřovací úroveň nebyla překročena; b) referenční zásahová úroveň nebyla překročena Dorr č. 1 podzemí, CHS I Bylo provedeno celkem 16 měření jednotlivých složek ionizujícího záření v souladu s programem monitorování se závěrem: a) referenční vyšetřovací úroveň nebyla překročena; b) referenční zásahová úroveň nebyla překročena. 3.2 Sledovaná pásma Bylo monitorováno 17 pracovišť vymezených jako sledovaná pásma, na kterých bylo provedeno v souladu s programem monitorování 323 měření jednotlivých složek ionizujícího záření se závěrem: a) referenční vyšetřovací úroveň nebyla překročena; b) referenční zásahová úroveň nebyla překročena. Strana 17, celkem 92

18 3.3 Ostatní monitorovaná pracoviště Na ostatních pracovištích bylo provedeno celkem 2564 měření jednotlivých složek ionizujícího záření, včetně měření jednotlivých složek ionizujícího záření na pracovištích v rámci vyřazování objektů fyzickou likvidací se závěrem: a) referenční vyšetřovací úroveň nebyla překročena; b) referenční zásahová úroveň nebyla překročena. 3.4 Počet překročení vyšetřovacích a zásahových úrovní V roce 2015 nebylo zjištěno překročení vyšetřovací referenční úrovně ani překročení zásahové referenční úrovně. Strana 18, celkem 92

19 4 PRŮKAZ OPTIMALIZACE RADIAČNÍ OCHRANY NA PRACOVIŠTÍCH 4.1 Podzemní pracoviště Podzemní pracoviště se na o. z. TÚU nevyskytují. 4.2 Povrchová pracoviště Kontrolovaná pásma Optimalizace radiační ochrany u radiačních pracovníků kategorie A je prováděna pouze u těch pracovníků, kteří trvale (celoročně) pracují v daném kontrolovaném pásmu. U radiačních pracovníků kategorie A, kteří provádějí dozimetrická měření na všech pracovištích III. kategorie o. z. TÚU, není optimalizace prováděna Deponie radioaktivních materiálů V roce 2015 probíhalo na tomto pracovišti vyřazování z provozu pracoviště III. kategorie. Vyřazování prováděla externí firma, která měla na vyřazování povolení SÚJB. Z tohoto důvodu se optimalizace radiační ochrany již neprovádí Sušárna chemického koncentrátu V roce 2015 probíhalo na tomto pracovišti vyřazování z provozu pracoviště III. kategorie. Vyřazování prováděla externí firma, která měla na vyřazování povolení SÚJB. Z tohoto důvodu se optimalizace radiační ochrany již neprovádí Sklad č. 112 A Pracovníci kategorie A (počet pracovníků 2) Kolektivní dávka: 0,00387 Sv Průměrná dávka: 1,93 msv Maximální dávka: 1,94 msv Výpočet přínosu opatření pro pracovníky kategorie A 2 pracovníci x 0,001 Sv = 0,002 Sv 0,003 0,002 = 0,001 Sv přínos - 0,001 x = 500 Kč Náklady na opatření ke zvýšení radiační ochrany Charakter tohoto pracoviště je takový, že za normálních podmínek je nejdůležitější složkou osobní efektivní dávky efektivní dávka ze zevního ozáření zářením gama. Použití ochranných pracovních oděvů proti záření gama je v našich podmínkách nereálné a jakékoliv technické opatření k eliminaci záření gama je neúměrně nákladné. Strana 19, celkem 92

20 Reálná je ochrana časem za podmínky přijmutí dalších 3 zaměstnanců. Náklady na toto opatření by byly cca 1,3 mil. Kč/rok. Průkaz optimalizace radiační ochrany Náklady na snížení ozáření by byly vyšší než přínos opatření. Pracovníci kategorie B (počet pracovníků 21) Kolektivní dávka: 0,00078 Sv Průměrná dávka: 0,037 msv Maximální dávka: 0,13 msv Průkaz optimalizace radiační ochrany Pro pracovníky kategorie B je optimalizace radiační ochrany prokázána s využitím ustanovení 17 odst. (4) vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů SO 302 V roce 2015 probíhalo na tomto pracovišti vyřazování z provozu pracoviště III. kategorie. Vyřazování prováděla externí firma, která měla na vyřazování povolení SÚJB. Z tohoto důvodu se optimalizace radiační ochrany již neprovádí Hala č. 4 CHS I Pracovníci kategorie A (počet pracovníků 19) Kolektivní dávka: 0,03739 Sv Průměrná dávka: 1,96 msv Maximální dávka: 2,50 msv Výpočet přínosu opatření pro pracovníky kategorie A 19 pracovníků x 0,001 Sv = 0,019 Sv 0,037 0,019 = 0,018 Sv přínos - 0,018 x = Kč Náklady na opatření ke zvýšení radiační ochrany Za účinné technické opatření na tomto pracovišti lze považovat současné použití ochranných masek a ochranných pracovních oděvů proti záření gama. Zatímco použití ochranných oděvů je nereálné, náklady na masky by byly cca 100 tis. Kč. Reálná je ochrana časem za podmínky přijmutí dalších 25 zaměstnanců. Náklady na toto opatření by byly cca 11,2 mil. Kč/rok. Průkaz optimalizace radiační ochrany Náklady na snížení ozáření by byly vyšší než přínos opatření. Strana 20, celkem 92

21 Pracovníci kategorie B (počet pracovníků 128) Kolektivní dávka: 0,00277 Sv Průměrná dávka: 0,021 msv Maximální dávka: 0,19 msv Průkaz optimalizace radiační ochrany Pro pracovníky kategorie B je optimalizace radiační ochrany prokázána s využitím ustanovení 17 odst. (4) vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů Dorr č. 1 podzemí Pracovníci kategorie A (počet pracovníků 0) V kontrolovaném pásmu trvale nepracuje žádný pracovník kategorie A. Pracovníci kategorie B (počet pracovníků 9) Kolektivní dávka: 0,00004 Sv Průměrná dávka: 0,004 msv Maximální dávka: 0,008 msv Průkaz optimalizace radiační ochrany Pro pracovníky kategorie B je optimalizace radiační ochrany prokázána podle 17 odst. (4) vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů Sledovaná pásma Odkaliště Pracovníci kategorie B (počet pracovníků 54) Kolektivní dávka: 0,014 Sv Průměrná dávka: 0,25 msv Maximální dávka: 0,39 msv Průkaz optimalizace radiační ochrany Pro pracovníky kategorie B je optimalizace radiační ochrany prokázána s podle 17 odst. (4) vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů Karotáž sklad zářičů (včetně přechodných pracovišť) Pracovníci kategorie B vybaveni osobními dozimetry (počet pracovníků 10) Kolektivní dávka: 0,00975 Sv Strana 21, celkem 92

22 Průměrná dávka: 0,97 msv Maximální dávka: 2,25 msv Výpočet přínosu opatření pro pracovníky kategorie B - počet pracovníků s roční ef. dávkou >1 msv = 3 3 pracovníci x 0,001 Sv = 0,003 Sv 0,005 0,003 = 0,002 Sv přínos - 0,002 x = Kč Náklady na opatření ke zvýšení radiační ochrany Charakter tohoto pracoviště je takový, že použití ochranných pracovních oděvů je nereálné a jakékoliv technické opatření k eliminaci záření gama a neutronového záření by bylo neúměrně nákladné. Reálná je ochrana časem za podmínky přijmutí dalších 4 pracovníků. Náklady na toto opatření by byly cca 1,7 mil. Kč/rok. Průkaz optimalizace radiační ochrany Náklady na snížení ozáření by byly vyšší než přínos opatření. Strana 22, celkem 92

23 5 MONITOROVÁNÍ VÝPUSTÍ Program monitorování výpustí byl dodržen a naplněn (při zohlednění komentářů k tabulce č. 5-1). Přehled splnění počtu plánovaných měření výpustí do vod a ovzduší viz tabulka č Tabulka č. 5-1 Naplnění "Programu monitorování veličin, parametrů a skutečností důležitých z hlediska radiační ochrany - výpustě" Číslo kapitoly Název kapitoly Odpadní, důlní a povrchové vody Plánovaný počet měření Provedený počet měření Počet překročení referenčních VÚ a ZÚ Naplnění Programu monitorování OKC-VS D x U, Ra 365 x U, Ra 0 ano SLKR-VS D x U, Ra a) 326 x U, Ra 0 ano ODK-VS 4 x R x U, Ra 4 x U, Ra 0 ano KS-CHÚ b) U, Ra 14 x U, Ra 0 ano RN-CHÚ b) U, Ra 14 x U, Ra 0 ano OK-ZAH 5 x R x U, Ra 5 x U, Ra 0 ano Deponie rad. materiálů M x 1b x A VAL c) 0 0 ano Odkaliště VÚ č. 3 4 x R x 4b x A VAL 4 x 4 x A VAL 0 ano Hala č. 4 CHS I 2 x R x U 2 x U 0 ano Komentář k tabulce č. 5-1 Číslování kapitol je podle Programu monitorování schváleného rozhodnutím SÚJB č. j. SUJB/RCKA/28303/2014 ze dne Vysvětlivky a zkratky: a) plánovaná odstávka: ; ; 8 dní v roce byl všechen destilát čerpán na technologii ML, tzn. nevypouštělo se výpustním profilem; b) výpustní profil KS-CHÚ je měřen vždy po vypouštění z výpusti RN-CHÚ po jejím naplnění; c) v září 2014 bylo předáno pracoviště III. kategorie DH I - j. č. 3 externí firmě k vyřazování z provozu monitorování deponie bylo ukončeno. 5.1 Počet překročení vyšetřovacích a zásahových úrovní V průběhu roku 2015 nebyly překročeny vyšetřovací ani zásahové úrovně veličin monitorovaných na výpustech o. z. TÚU. Strana 23, celkem 92

24 6 MONITOROVÁNÍ OKOLÍ Program monitorování okolí byl dodržen a naplněn (při zohlednění komentářů k tabulce č. 6-1). Přehled splnění počtu plánovaných měření pro monitorování okolí viz tabulka č Tabulka č. 6-1 Naplnění "Programu monitorování veličin, parametrů a skutečností důležitých z hlediska radiační ochrany - okolí" Číslo kapitoly Vody Název kapitoly Podzemní vody Mon. v okolí odvalů jam Mon. v okolí odkaliště Povrchové vody Mon. v okolí odkaliště VÚ č Monitoring povrchových toků Ploučnice- Chrastná, Noviny Ještědský, Dubnický potok Ovzduší Mon. rad. škodlivin v prašném spadu Mon. rad. škodlivin v okolních obcích Plánovaný počet měření 2 x R x 4 vrty x U, Ra 2 x R x 6 vrtů x U, Ra 4 x R x 5b x U, Ra Provedený počet měření Počet překročení referenčních VÚ a ZÚ Naplnění Programu monitorování 2 x 4 x U, Ra 0 ano 2 x 6 x U, Ra 0 ano 4 x 5 x U, Ra 0 ano M x U, Ra 12 x U, Ra 0 ano 4 x R x U, Ra M x 10b x U, Ra 4 x U, Ra 0 ano 12 x 10 x U, Ra 0 ano A VAL M x 8b 12 x 8 x A VAL 0 ano H x 4 x R x 8b 4 x 8 x H x 0 ano EOAR Trasa přepravy kalů Vybrané složky ŽP a potraviny Monitoring dnových sedimentů M x 8b 12 x 8 x EOAR 0 ano 2 x R x 2 x 8b x H x 2 x 2 x 8 x H X 0 ano R x 6 vzorků x U, Ra R x 6 vzorků x U, Ra 6 x U, Ra 0 ano 6 x U, Ra 0 ano Strana 24, celkem 92

25 Komentář k tabulce č. 6-1 Číslování kapitol je podle Programu monitorování schváleného rozhodnutím SÚJB č. j. SUJB/RCKA/28303/2014 ze dne Počet překročení vyšetřovacích a zásahových úrovní V průběhu roku 2015 nebyly překročeny vyšetřovací ani zásahové úrovně veličin monitorovaných v okolí o. z. TÚU. Strana 25, celkem 92

26 7 PRŮKAZ OPTIMALIZACE RADIAČNÍ OCHRANY V OKOLÍ PRACOVIŠŤ Pro průkaz optimalizace radiační ochrany je pro reprezentativní osobu stanovena optimalizační mez - roční efektivní dávka 50 μsv. 7.1 Efektivní dávka ze zevního ozáření zářením gama Efektivní dávka ze zevního ozáření zářením gama E g se určí pomocí vztahu: kde E g = B S (H x - H xp) B S (H x - H xp) hodin rok -1 je doba pobytu ve volné přírodě - venku hodin rok -1 je doba pobytu v budovách B = 0,7 konvenční faktor pro přepočet příkonu fotonového dávkového ekvivalentu na efektivní dávku S bezrozměrný faktor hodnotící stínění - S venku = 1, S v budovách = 0,1 H x příkon fotonového dávkového ekvivalentu [μsv h -1 ] H xp příkon fotonového dávkového ekvivalentu hodnota pozadí v měřícím bodě Osečná [μsv h -1 ] (H x H xp) hodnota rozdílu v závorce se stanovuje postupem popsaným pod tab. č. 7-1 Tabulka č. 7-1 Příkon fotonového dávkového ekvivalentu v okolních obcích - rok 2015 Číslo bodu Popis monitorovacího bodu Hx [μsv h -1 ] 1. čtvrtletí 2. čtvrtletí 3. čtvrtletí 4. čtvrtletí Ø 1 Osečná - č. p. 136 (pozaďový bod) 0,075 0,070 0,125 0,071 0, Stráž p. R. - policie 0,086 0,087 0,145 0,100 0, Stráž p. R. - vzdělávací středisko 0,063 0,054 0,096 0,057 0, Noviny p. R. - č. p. 75 0,057 0,051 0,097 0,053 0, Dubnice - č. p. 12 0,072 0,071 0,126 0,084 0, Hamr n. J. - ZBZS 0,085 0,078 0,136 0,089 0, Útěchovice - č. p. 5 0,076 0,063 0,103 0,059 0, Břevniště - č. p. 57 0,081 0,078 0,130 0,089 0,0945 V tabulce č. 7-2 jsou uvedeny výsledky výpočtu ročních efektivních dávek ze zevního ozáření zářením gama v okolních obcích (s použitím čtvrtletních hodnot H x změřených v roce 2015). Při výpočtu efektivní dávky ze zevního ozáření zářením gama se postupuje následovně: Pokud je pozaďová hodnota H xp < mez detekce, do výpočtu se dosazuje H xp = 0. Dále se v každém čtvrtletí stanoví hodnota rozdílu H x - H xp. Vyjde-li rozdíl záporný, dosazuje se nulová hodnota. Z těchto hodnot se stanoví celoroční průměr, který se použije pro výpočet efektivní dávky ze zevního ozáření zářením gama podle výše uvedené rovnice. Strana 26, celkem 92

27 Tabulka č. 7-2 Efektivní dávka ze zevního ozáření zářením gama - rok 2015 Číslo bodu Popis monitorovacího bodu Eg [μsv rok -1 ] 1 Osečná - č. p. 136 (pozaďový bod) - 2 Stráž p. R. - policie 36 3 Stráž p. R. - vzdělávací středisko 0 4 Noviny p. R. - č. p Dubnice - č. p Hamr n. J. - ZBZS 22 7 Útěchovice - č. p Břevniště - č. p Příjem radionuklidů z ovzduší Úvazek efektivní dávky z inhalace produktů přeměny radonu Úvazek efektivní dávky z inhalace produktů přeměny radonu E LE se určí pomocí vztahu: kde k = 6 nsv h -1 /Bq m -3 E LE = k (a EOAR - a EOAR,0) hodin rok -1 je doba pobytu ve volné přírodě - venku a EOAR = EOAR ekvivalentní objemová aktivita radonu [Bq m -3 ] a EOAR,0 ekvivalentní objemová aktivita radonu - hodnota pozadí v měřícím bodě Osečná [Bq m -3 ] (a EOAR a EOAR,0) hodnota rozdílu v závorce se stanovuje postupem popsaným pod tab. č.7-3 Do kalkulace se nezapočítávají hodnoty EOAR z pobytu v budovách. Tabulka č. 7-3 Ekvivalentní objemová aktivita radonu v okolních obcích - rok 2015 Číslo bodu 1 Popis monitorovacího bodu Osečná - č. p. 136 (pozaďový bod) EOAR [Bq m -3 ] I. II. III. IV. V. VI. VII. VIII. IX. X. XI. XII. Ø <5 <5 <5 <5 < < ,5 2 Stráž p. R. - policie <5 < ,4 3 Stráž p. R. - vzdělávací středisko 5 <5 <5 <5 < ,8 4 Noviny p. R. - č. p. 75 <5 < ,8 5 Dubnice - č. p. 12 <5 <5 5 <5 < ,7 6 Hamr n. J. - ZBZS <5 <5 5 <5 < ,8 7 Útěchovice - č. p. 5 <5 <5 6 5 < ,5 8 Břevniště - č. p <5 <5 < <5 7 5,8 Strana 27, celkem 92

28 V tabulce č. 7-4 jsou uvedeny výsledky výpočtu ročních úvazků efektivních dávek z inhalace produktu přeměny radonu v okolních obcích. Při výpočtu úvazku efektivní dávky se postupuje následovně: Pokud je pozaďová hodnota a EOAR,0 < mez detekce, do výpočtu se dosazuje a EOAR,0 = 0. Dále se v každém jednotlivém měsíci stanoví hodnota rozdílu a EOAR - a EOAR,0. Vyjde-li rozdíl záporný, dosazuje se nulová hodnota. Z těchto hodnot se stanoví celoroční průměr, který se použije pro výpočet úvazku efektivní dávky podle výše uvedené rovnice. Tabulka č. 7-4 Úvazek efektivní dávky z inhalace produktů přeměny radonu - rok 2015 Číslo bodu Popis monitorovacího bodu ELE [μsv rok -1 ] 1 Osečná - č. p. 136 (pozaďový bod) - 2 Stráž p. R. - policie 65 3 Stráž p. R. - vzdělávací středisko 46 4 Noviny p. R. - č. p Dubnice - č. p Hamr n. J. - ZBZS 45 7 Útěchovice - č. p Břevniště - č. p Úvazek efektivní dávky z inhalace směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa ve vzduchu Úvazek efektivní dávky z inhalace směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa ve vzduchu E AL se určí pomocí vztahu: kde E AL = K k (A VAL - A VAL,p) V inh + K k (A VAL - A VAL,p) V inh K bezrozměrný faktor - K venku = 1, K v budovách = 0,5 k = 20/1850 msv Bq -1 koeficient pro přepočet příjmu inhalací na efektivní dávku hodin rok -1 je doba pobytu ve volné přírodě - venku hodin rok -1 je doba pobytu v budovách V inh = 0,97 m 3 h -1 množství vdechnutého vzduchu za hodinu A VAL objemová aktivita směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa [Bq m -3 ] A VAL,p objemová aktivita směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa - hodnota pozadí v měřícím bodě Osečná [Bq m -3 ] (A VAL A VAL,p) hodnota rozdílu v závorce se stanovuje postupem popsaným pod tab. č. 7-5 Strana 28, celkem 92

29 Tabulka č. 7-5 Objemová aktivita směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa ve vzduchu v okolních obcích - rok 2015 Číslo bodu 1 Popis monitorovacího bodu Osečná - č. p. 136 (pozaďový bod) AVAL [mbq m -3 ] 1. čtvrtletí 2. čtvrtletí 3. čtvrtletí 4. čtvrtletí Ø <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,31 <0,2 0,209 2 Stráž p. R. - policie <0,2 0,49 0,22 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,36 0,54 0,25 0, Stráž p. R. - vzdělávací středisko Noviny p. R. - č. p. 75 <0,2 <0,2 0,21 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,28 0,44 <0,2 0,228 0,21 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,20 0,37 0,25 0,23 0,222 5 Dubnice - č. p. 12 <0,2 <0,2 0,24 <0,2 <0,2 <0,2 <0,2 0,25 <0,2 0,26 0,51 <0,2 0,238 6 Hamr n. J. - ZBZS <0,2 <0,2 0,35 <0,2 <0,2 <0,2 <0,2 0,24 <0,2 0,27 0,45 0,21 0,243 7 Útěchovice - č. p. 5 <0,2 <0,2 0,21 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,27 <0,2 <0,2 0,207 8 Břevniště - č. p. 57 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,27 0,47 0,228 V tabulce č. 7-6 jsou uvedeny výsledky výpočtu ročních úvazků efektivních dávek z inhalace dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa v okolních obcích. Při výpočtu úvazku efektivní dávky se postupuje následovně: Pokud je pozaďová hodnota A VAL,p < mez detekce, do výpočtu se dosazuje A VAL,p = 0. Dále se v každém jednotlivém měsíci stanoví hodnota rozdílu A VAL - A VAL,p. Vyjde-li rozdíl záporný, dosazuje se nulová hodnota. Z těchto hodnot se stanoví celoroční průměr, který se použije pro výpočet úvazku efektivní dávky podle výše uvedené rovnice. Tabulka č. 7-6 Úvazek efektivní dávky z inhalace dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa - rok 2015 Číslo bodu Popis monitorovacího bodu EAL [μsv rok -1 ] 1 Osečná - č. p. 136 (pozaďový bod) - 2 Stráž p. R. - policie 14 3 Stráž p. R. - vzdělávací středisko 12 4 Noviny p. R. - č. p Dubnice - č. p Hamr n. J. - ZBZS 13 7 Útěchovice - č. p Břevniště - č. p Strana 29, celkem 92

30 7.3 Příjem radionuklidů ingescí z vody a potravin Úvazek efektivní dávky z ingesce Úvazek efektivní dávky E ing z ingesce vody a potravin kontaminovaných přírodními radionuklidy, kterou obdrží referenční osoba za rok, se stanovuje konzervativním odhadem hodnotí se pouze přímá ingesce vody. Tento přístup dostatečně zohledňuje příspěvek dalších potenciálních expozičních scénářů. Úvazek efektivní dávky E ing se určí pomocí vztahu: kde E ing = p. U V. [ ( (C V,U C V,UP ). h ing,u) + ( (A V, 226 Ra A V, 226 RaP ). h ing,ra) ] E ing úvazek efektivní dávky z ingesce [Sv] p podíl příjmu vody z lokálního zdroje na ročním příjmu; konzervativní hodnota: p = 0,25 U V roční příjem vody [l]: U = 700 l rok -1 C V,U průměrná koncentrace U ve vodě [mg l -1 ] C V,U P přirozená (pozaďová) koncentrace U ve vodě [mg l -1 ] h ing,u konverzní faktor pro přepočet příjmu U požitím na úvazek efektivní dávky pro referenční osobu [Sv mg -1 ]: h ing,u = 1, Sv mg -1 A V, 226 Ra průměrná objemová aktivita 226 Ra ve vodě [Bq l -1 ] A V, 226 Ra P přirozená (pozaďová) objemová aktivita 226 Ra ve vodě [Bq l -1 ] h ing,ra konverzní faktor pro přepočet příjmu 226 Ra požitím na úvazek efektivní dávky pro referenční osobu [Sv Bq -1 ]: h ing,ra = 2, Sv Bq -1 Tabulka č. 7-7 Odhad úvazku efektivní dávky z ingesce vody a potravin - rok 2015 Číslo bodu Popis monitorovacího bodu CV,U [mg.l -1 ] CV,U P [mg.l -1 ] AV, 226 Ra [Bq.l -1 ] AV, 226 Ra P [Bq.l -1 ] Odhad Eing [μsv rok -1 ] 1 Ploučnice Noviny p. R. - most 0,011 0,002 0,065 0, Obtokový kanál u zahrádek Stráž p. R. 0,028 0,002 0,132 0, Pří výskytu hodnot koncentrace U a objemové aktivity 226 Ra pod mezí detekce se postupuje následovně: a) hodnoty zaznamenané v bodech monitorovací sítě i v pozaďových profilech, které jsou pod mezí detekce, se nahrazují mezí detekce; b) pokud je výsledná průměrná hodnota v pozaďovém profilu rovná nebo nižší než mez detekce, použijí se pozaďové hodnoty podle příslušného Doporučení SÚJB (0,002 mg l -1 pro U; 20 mbq l -1 pro 226 Ra); c) pokud je výsledná průměrná hodnota v pozaďovém profilu vyšší než mez detekce, použije se průměrná hodnota. Poznámka: Vzhledem k hodnotám v pozaďovém bodu Ploučnice Chrastná (viz příloha č. 4) byl použit při výpočtu postup ad b). Strana 30, celkem 92

31 7.4 Kolektivní efektivní dávka obyvatel obcí v okolí o. z. TÚU S použitím výsledků dílčích výpočtu (viz tabulky v kap. 7.1 až 7.4) byla vypočtena roční celková a kolektivní efektivní dávka obyvatel obcí v okolí o. z. TÚU: E = E g + E LE + E AL + E ing Tabulka č. 7-8 Celková efektivní dávka (E) jednotlivce z obyvatelstva a kolektivní efektivní dávka (E KOL) obyvatel v obcích v okolí o. z. TÚU - rok 2015 Obec Eg ELE EAL Eing E Počet [ Sv rok -1 ] obyvatel EKOL [msv rok -1 ] *Stráž p. R ,8 *Stráž p. R. - OK ,1 Útěchovice ,5 Břevniště ,2 Hamr n. J ,9 Dubnice ,8 Noviny ,9 * Do výpočtu zátěže obyvatel obce Stráž p. R. byla použita vyšší hodnota ze 2 monitorovacích bodů Stráž p. R. policie nebo Stráž p. R. vzdělávací středisko. Pro Eg, ELE i EAL byla použita hodnota v bodě Stráž p. R. policie. Poznámka: Upřesnění počtu obyvatel obce Stráž pod Ralskem, kteří mohou být ozářeni přírodními radionuklidy v souvislosti s konzumací zeleniny vypěstované na zahrádkách u obtokového kanálu Stráž p. R. - OK : - počet zahrádek: 16 - předpoklad: zemědělské plodiny vlastní produkce jsou zkonzumovány pouze v rámci vlastní rodiny; počet zahrádek = počet rodin - odhad průměrné velikosti rodiny: 4 členové (konzervativní předpoklad) Počet obyvatel Stráž p. R. OK = 16 4 = 64 Strana 31, celkem 92

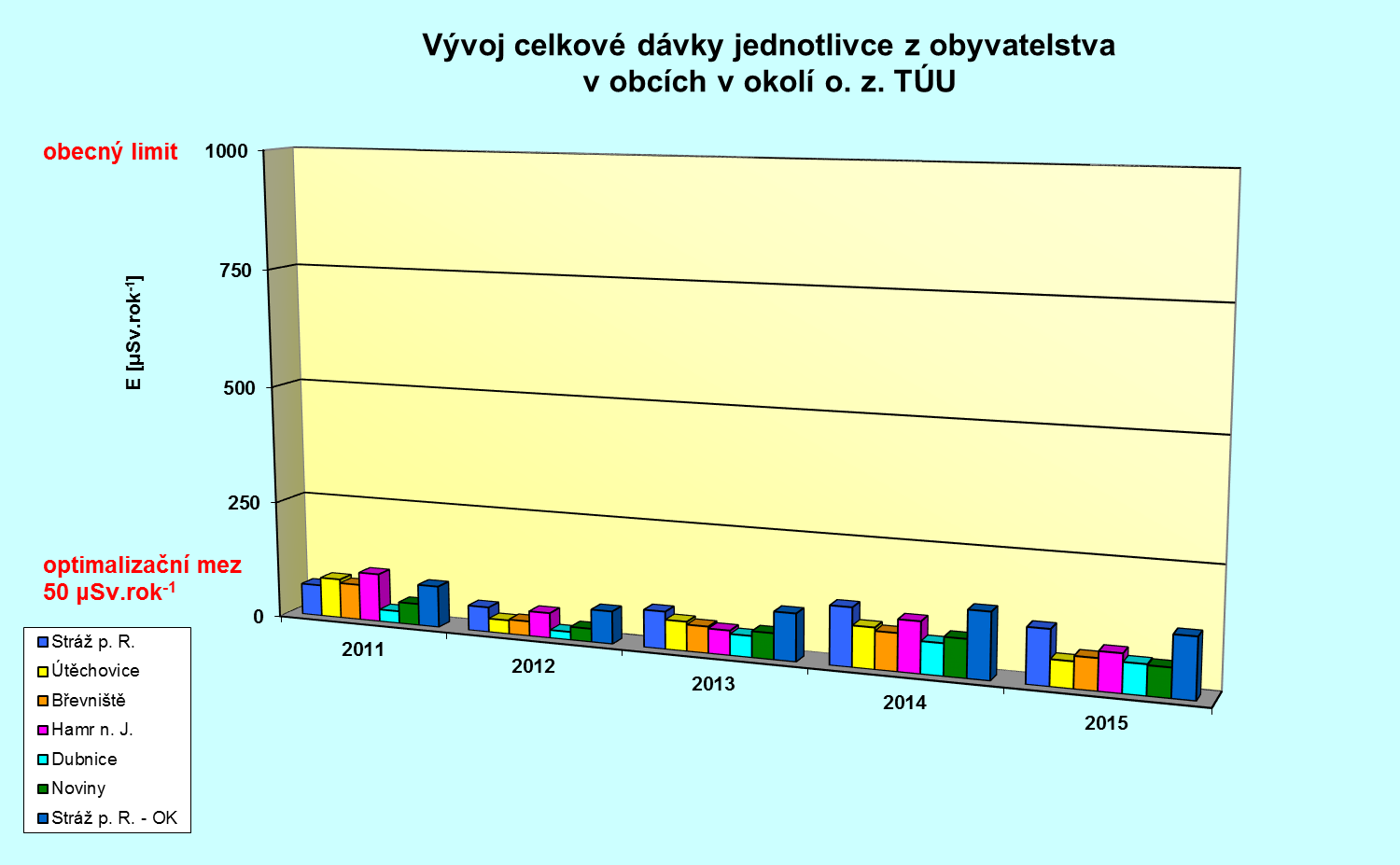

32 Tabulka č. 7-9 Vývoj celkové efektivní dávky jednotlivce z obyvatelstva v obcích v okolí o. z. TÚU Obec Rok E [ Sv rok -1 ] Stráž p. R Stráž p. R. - OK Útěchovice Břevniště Hamr n. J Dubnice Noviny Tabulka č Vývoj kolektivní efektivní dávky obyvatel v obcích v okolí o. z. TÚU Obec Rok EKOL [msv rok -1 ] Stráž p. R. + Stráž p. R. - OK 262,9 205,3 323,4 518,1 483,9 Útěchovice 2,3 0,8 1,7 2,2 1,5 Břevniště 18,1 7,3 8,1 18,7 15,2 Hamr n. J. 14,1 7,6 11,7 15,9 12,9 Dubnice 16,8 11,2 29,7 43,3 41,8 Noviny 12,6 8,0 16,4 23,6 17,9 Suma kolektivních efektivních dávek obyvatel obcí v okolí o. z. TÚU [Sv rok -1 ] 0,327 0,240 0,391 0,622 0,573 Strana 32, celkem 92

33 Komentář k tabulkám č. 7-8 až 7-10 Hodnoty zjištěné v rozmezí let 2011 až 2013 jsou srovnatelné, bez zjevných vývojových trendů. Vyšší hodnoty celkové efektivní dávky jednotlivce z obyvatelstva ve všech obcích v roce 2014 (viz tabulka 7-9) jsou způsobeny mírným zvýšením úvazků efektivní dávky z inhalace produktů přeměny radonu, resp. vyššími hodnotami ekvivalentní objemové aktivity radonu v obcích (viz tabulka P-1). V roce 2014 a 2015 dochází k významnému nárůstu kolektivní efektivní dávky obyvatel v obci Stráž pod Ralskem (viz tabulka 7-10). Toto je způsobeno výše uvedeným zvýšením celkové efektivní dávky jednotlivce a zvýšením počtu obyvatel v obci ( ; ; obyvatel v obci Stráž pod Ralskem). Strana 33, celkem 92

34 Strana 34, celkem 92

35 Strana 35, celkem 92

36 7.5 Porovnání výsledků monitorování s hodnotami podle 17 vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů Na základě výsledků monitorování a provedeného výpočtu (viz tabulka č. 7-8 kap. 7.4) lze konstatovat, že roční efektivní dávka v obcích Stráž p. R., Stráž p. R. OK, Břevniště, Hamr n. J., Útěchovice, Noviny p. R. a Dubnice překročila za rok 2015 hodnotu optimalizační meze 50 μsv ( 17 odst. 4 vyhl. SÚJB č. 307/2002 Sb.). Pro tyto obce je nutné provést optimalizaci radiační ochrany. Efektivní dávka ze zevního ozáření zářením gama odpovídá hodnotám příkonu fotonového dávkového ekvivalentu přírodního pozadí (viz tabulka č. 7-1 kap. 7.1). Hodnoty EOAR (viz tabulka č. 7-3 kap ) výchozí pro výpočet úvazku efektivní dávky inhalací radonu a produktů jeho přeměny se blíží hodnotám přírodního pozadí, a jejich mírné zvýšení nemusí být způsobeno pouze činností o. z. TÚU. Hodnoty A VAL (viz tabulka č. 7-5 kap ) jsou ve všech obcích srovnatelné s pozaďovým bodem. Hodnoty objemových aktivit radionuklidů uvolňovaných do vod činností o. z. TÚU v monitorovacím místě OK-ZAH a Ploučnice Noviny odpovídají dlouhodobému průměru. Převažující kritickou cestou pro příjem radionuklidů je inhalace radonu a produktů jeho přeměny. Reálně dosažitelným opatřením by bylo okamžité překrytí neprovozovaných částí odkaliště inertním materiálem. Řádově by se jednalo o desítky milionů Kč. Vzhledem k výsledku výpočtu nákladů na snížení ozáření by tyto byly vyšší než přínos opatření (viz kap ) Obec Stráž pod Ralskem Výpočet přínosu opatření: E SM = 50 μsv rok -1 n = = 4137 E KOL,SM = n E SM směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva počet obyvatel v obci Stráž p. R. v roce 2015 (vyjma zahrádkářů u obtokového kanálu) směrná hodnota kolektivní efektivní dávky obyvatel obce za rok E KOL,SM = ,00005 = 0,207 Sv E CELK = 115 μsv rok -1 E KOL,STR = n E CELK celková dávka jednotlivce z obyvatelstva v obci Stráž p. R. v roce 2015 (vyjma zahrádkářů u obtokového kanálu) hodnota kolektivní efektivní dávky obyvatel obce Stráž p. R. v roce 2015 (vyjma zahrádkářů u obtokového kanálu) E KOL,STR = , = 0,476 Sv S = 1,0 mil. Kč P = (E KOL,STR - E KOL,SM) S součinitel přínosu opatření přínos opatření P = (0,476 0,207) = 0, = ,- Kč Závěr Náklady na snížení ozáření by byly vyšší než přínos opatření. Strana 36, celkem 92

37 7.5.2 Obec Stráž pod Ralskem - OK Výpočet přínosu opatření: E SM = 50 μsv rok -1 směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva n = 64 počet obyvatel (zahrádkářů u OK) v obci Stráž p. R. v roce 2015 E KOL,SM = n E SM E CELK = 126 μsv rok -1 E KOL,STR-OK = n E CELK S = 1,0 mil. Kč P = (E KOL,STR-OK - E KOL,SM) S Závěr směrná hodnota kolektivní efektivní dávky obyvatel obce (zahrádkářů u OK) za rok E KOL,SM = 64 0,00005 = 0,0032 Sv celková dávka jednotlivce z obyvatelstva (zahrádkáře u OK) v obci Stráž p. R. v roce 2015 hodnota kolektivní efektivní dávky obyvatel obce Stráž p. R. (zahrádkářů u OK) v roce 2015 E KOL,STR-OK = 64 0, = 0,0081 Sv součinitel přínosu opatření přínos opatření P = (0,0081 0,0032) = 0, = 4 900,- Kč Náklady na snížení ozáření by byly vyšší než přínos opatření Obec Útěchovice Výpočet přínosu opatření: E SM = 50 μsv rok -1 směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva n = 27 počet obyvatel v obci Útěchovice v roce 2015 E KOL,SM = n E SM E CELK = 55 μsv rok -1 E KOL,ÚTĚ = n E CELK S = 0,5 mil. Kč P = (E KOL,ÚTĚ - E KOL,SM) S Závěr směrná hodnota kolektivní efektivní dávky obyvatel obce za rok E KOL,SM = 27 0,00005 = 0,00135 Sv celková dávka jednotlivce z obyvatelstva v obci Útěchovice v roce 2015 hodnota kolektivní efektivní dávky obyvatel obce Útěchovice v roce 2015 E KOL,ÚTĚ = 27 0, = 0,00149 Sv součinitel přínosu opatření přínos opatření P = (0, ,00135) = 0, = 70,- Kč Náklady na snížení ozáření by byly vyšší než přínos opatření. Strana 37, celkem 92

38 7.5.4 Obec Břevniště Výpočet přínosu opatření: E SM = 50 μsv rok -1 směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva n = 230 počet obyvatel v obci Břevniště v roce 2015 E KOL,SM = n E SM E CELK = 66 μsv rok -1 E KOL,BŘE = n E CELK S = 0,5 mil. Kč P = (E KOL,BŘE - E KOL,SM) S Závěr směrná hodnota kolektivní efektivní dávky obyvatel obce za rok E KOL,SM = 230 0,00005 = 0,0115 Sv celková dávka jednotlivce z obyvatelstva v obci Břevniště v roce 2015 hodnota kolektivní efektivní dávky obyvatel obce Břevniště v roce 2015 E KOL,BŘE = 230 0, = 0,0152 Sv součinitel přínosu opatření přínos opatření P = (0,0152 0,0115) = 0, = 1 850,- Kč Náklady na snížení ozáření by byly vyšší než přínos opatření Obec Hamr na Jezeře Výpočet přínosu opatření: E SM = 50 μsv rok -1 směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva n = 161 počet obyvatel v obci Hamr n. J. v roce 2015 E KOL,SM = n E SM E CELK = 80 μsv rok -1 E KOL,HAM = n E CELK S = 0,5 mil. Kč P = (E KOL,HAM - E KOL,SM) S Závěr směrná hodnota kolektivní efektivní dávky obyvatel obce za rok E KOL,SM = 161 0,00005 = 0,0081 Sv celková dávka jednotlivce z obyvatelstva v obci Hamr n. J. v roce 2015 hodnota kolektivní efektivní dávky obyvatel obce Hamr n. J. v roce 2015 E KOL,HAM = 161 0, = 0,0129 Sv součinitel přínosu opatření přínos opatření P = (0,0129 0,0081) = 0, = 2 400,- Kč Náklady na snížení ozáření by byly vyšší než přínos opatření. Strana 38, celkem 92

39 7.5.6 Obec Noviny pod Ralskem Výpočet přínosu opatření: E SM = 50 μsv rok -1 směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva n = 294 počet obyvatel v obci Noviny p. R. v roce 2015 E KOL,SM = n E SM E CELK = 61 μsv rok -1 E KOL,NOV = n E CELK S = 0,5 mil. Kč P = (E KOL,NOV - E KOL,SM) S Závěr směrná hodnota kolektivní efektivní dávky obyvatel obce za rok E KOL,SM = 294 0,00005 = 0,0147 Sv celková dávka jednotlivce z obyvatelstva v obci Noviny p. R. v roce 2015 hodnota kolektivní efektivní dávky obyvatel obce Noviny p. R. v roce 2015 E KOL,NOV = 294 0, = 0,0179 Sv součinitel přínosu opatření přínos opatření P = (0,0179 0,0147) = 0, = 1 600,- Kč Náklady na snížení ozáření by byly vyšší než přínos opatření Obec Dubnice Výpočet přínosu opatření: E SM = 50 μsv rok -1 směrná hodnota ozáření pro roční efektivní dávku jednotlivce z obyvatelstva n = 664 počet obyvatel v obci Dubnice v roce 2015 E KOL,SM = n E SM E CELK = 63 μsv rok -1 E KOL,DUB = n E CELK S = 0,5 mil. Kč P = (E KOL,DUB - E KOL,SM) S Závěr směrná hodnota kolektivní efektivní dávky obyvatel obce za rok E KOL,SM = 664 0,00005 = 0,0332 Sv celková dávka jednotlivce z obyvatelstva v obci Dubnice v roce 2015 hodnota kolektivní efektivní dávky obyvatel obce Dubnice v roce 2015 E KOL,DUB = 664 0, = 0,0418 Sv součinitel přínosu opatření přínos opatření P = (0,0418 0,0332) = 0, = 4 300,- Kč Náklady na snížení ozáření by byly vyšší než přínos opatření. Strana 39, celkem 92

40 8 KONTROLA DODRŽOVÁNÍ POVOLENÝCH VÝPUSTÍ S použitím výsledků programu monitorování za rok 2015 byly provedeny kontrolní výpočty množství vypouštěných radionuklidů do ovzduší a vody, a porovnány s povolenými bilančními limity, které jsou pro výpustě o. z. TÚU stanoveny rozhodnutími SÚJB Uvádění radionuklidů do životního prostředí č. j. SUJB/RCKA/8966/2009 ze dne (do ovzduší) a č. j. SUJB/RCKA/23819/2013 ze dne (do vody). 8.1 Kontrola dodržování povolených výpustí do ovzduší Úložiště radioaktivních materiálů na šachtě č. 3 DH I Bilanční limit: směs dlouhodobých zářičů alfa uran-radiové řady, max. 9, Bq rok -1 Poznámka: Dne bylo předáno pracoviště III. kategorie DH I - j. č. 3 externí firmě k vyřazování z provozu. Odkaliště CHÚ Bilanční limit: směs dlouhodobých zářičů alfa uran-radiové řady, max. 1, Bq rok -1 Výpočet: průměrná objemová aktivita 0,02 Bq m -3 pádová rychlost 0,01 m s -1 emitovaná aktivita A EM = 0,02 Bq m -3 0,01 m s -1 = 0,0002 Bq m -2 s -1 plocha pláží S ODK = m 2 A ODKAL = A EM S ODK 365d 24h 3600s = 0, = = 0, Bq rok -1 Závěr Bilanční limit nebyl v roce 2015 překročen. Výduchy z chemické haly č. 4 na VP 7 (DCHT) Bilanční limit: U, max. 2, Bq rok -1 Tabulka č. 8-1 Měření na výduších z chemické haly č. 4 Datum sušení Datum měření Výduch V1 tsušení [hod] Ai [Bq] Výduch V2 CV,U1 qvn1 CV,U2 qvn2 [mg m -3 ] [m 3 hod -1 ] [mg m -3 ] [m 3 hod -1 ] 0, * , ,000009* ** 0, , , ** 0, , , ** 0, , , Strana 40, celkem 92

41 Datum sušení Datum měření Výduch V1 tsušení Ai [hod] [Bq] Výduch V2 CV,U1 qvn1 CV,U2 qvn2 [mg m -3 ] [m 3 hod -1 ] [mg m -3 ] [m 3 hod -1 ] 0, , , * Hodnota podle protokolu analyzující laboratoře je nižší než záznamová úroveň. V tomto případě je do výpočtu dosazena hodnota záznamové úrovně sledovaného parametru 0,00005 mg m -3. ** V daném období neproběhlo měření emisí. Do výpočtu jsou dosazeny nejvyšší hodnoty sledovaných parametrů na jednotlivých výduších zjištěné v kalendářním roce. *** Rozdílné nastavení průtoku q vn na výduchu V1 je důsledkem oprav vzduchotechniky (čištění filtrační jednotky a výměna filtrů). Výpočet: q vn t sušení t den,x objemový průtok nosného plynu na výduchu doba sušení a uvolňování radionuklidů výduchem V1 počet dní X v roce, kdy probíhá uvolňování radionuklidů do ovzduší výduchem V2 ve shodném režimu nastavení C V,U2,X a q vn2, X t den,a( ) = 69 dní; t den,b( ) = 296 dní t den,a + t den,b = 365 dní i pořadí partie UK k sušení 1 mg U = 25,18 Bq přepočet hmotnosti U na aktivitu Uvolňování uranu do ovzduší z procesu sušení výduchem V1 je časově omezené a souvisí s dobou sušení t sušení. Uvolňování uranu z odvětrávání haly výduchem V2 je nepřetržité, celoroční, ale při různém nastavení parametrů C V,U2 a q vn2. A = A 1 + A 2 A 1 = SUMA A i = SUMA(C V,U1 25,18 q vn1 t sušení) = Bq A 2 = SUMA(C V,U2 25,18 q vn2 t den) = (0,00005 mg m -3 25,18 Bq 4060 m 3 hod dní 24 hod) + (0,00006 mg m -3 25,18 Bq 4870 m 3 hod dní 24 hod) = Bq Závěr Bilanční limit nebyl v roce 2015 překročen. A = Bq = 0, Bq rok Kontrola dodržování povolených výpustí do vod Pro aktivity radionuklidů ve vodě řeky Ploučnice v posuzovacím profilu Noviny musí být dodržena koncentrační podmínka pro uvolňování radionuklidů do vod z rozhodnutí č. j. SUJB/RCKA/23819/2013 ze dne : K = ( C V,U [mg m -3 ] /200 [mg m -3 ] + A V, 226 Ra [Bq m -3 ] /1000 [Bq m -3 ]) < 1 Průměrné hodnoty aktivit radionuklidů v lednu až prosinci 2015: Strana 41, celkem 92

42 C V,U = 0,011 mg l -1 ; A V,U = 0,2770 Bq l -1 A V, 226 Ra = 0,065 Bq l -1 Tabulka č. 8-2 Kontrola dodržení bilanční podmínky pro uvolňování radionuklidů do vod rok 2015 Rok 2015 minimum maximum průměr K 0,086 0,151 0,106 Závěr Bilanční podmínka byla v roce 2015 splněna. Výsledky výpočtu koeficientu K slouží k průběžné měsíční kontrole aktivit radionuklidů uvolňovaných z provozů o. z. TÚU ze všech výpustí na posuzovacím profilu Noviny - most. Strana 42, celkem 92

43 ZÁVĚR Veškeré požadavky vyplývající z právních a ostatních předpisů k zajištění radiační ochrany, včetně naplnění programu monitorování, byly splněny. V roce 2015 nedošlo při nakládání se zdroji ionizujícího záření k žádné mimořádné události. Z předložených výsledků osobního monitorování, monitorování pracovišť, monitorování výpustí a monitorování okolí, a výpočtem dle 17 vyhlášky SÚJB č. 307/2002 Sb., ve znění pozdějších předpisů, je doloženo, že radiační ochrana je optimalizována. Tato zpráva byla projednána ve vedení odštěpného závodu, je vyhotovena v 6 výtiscích a je přístupná na internetových stránkách DIAMO s. p. a na intranetu o. z. TÚU. PŘÍLOHY Příloha č. 1 - Srovnání průměrných ročních aktivit monitorovaných radionuklidů v okolních obcích za posledních 5 let Příloha č. 2 - Srovnání průměrných ročních aktivit a koncentrací monitorovaných radionuklidů na výpustech do vod za posledních 5 let Příloha č. 3 - Srovnání ročních bilancí radionuklidů na výpustech do ovzduší za posledních 5 let Příloha č. 4 - Přehled výsledků monitorování výpustí a okolí dle jednotlivých článků SPP- TÚU Strana 43, celkem 92

44 Příloha č. 1 - Srovnání průměrných ročních aktivit monitorovaných radionuklidů v okolních obcích za posledních 5 let Tabulka č. P-1 Vývoj ekvivalentní objemové aktivity radonu v obcích v okolí o. z. TÚU Obec Rok EOAR [Bq m -3 ] Stráž p. R.* 6,9 6,7 6,1 8,2 7,6 Útěchovice 8,4 7,2 6,8 8,6 6,5 Břevniště 5,5 6,1 5,4 6,9 5,8 Hamr n. J. 5,8 7,1 5,7 7,4 6,8 Dubnice 5,8 5,8 5,7 6,7 6,7 Noviny 6,4 6,0 5,4 7,7 6,8 Vyšetřovací úroveň 100,0 Hodnoty jsou bez odečtení pozadí. Pokud je v obci více monitorovacích bodů, je výsledná hodnota průměrem hodnot změřených v těchto bodech. * průměr hodnot v monitorovacích bodech č. 2 a 3 Komentář k tabulce č. P-1 vyšetřovací úroveň nebyla v roce 2015 překročena. Strana 44, celkem 92

45 Tabulka č. P-2 Vývoj příkonu fotonového dávkového ekvivalentu v obcích v okolí o. z. TÚU Obec Rok HX [ Sv hod -1 ] Stráž p. R.* 0,071 0,090 0,086 0,086 0,086 Útěchovice 0,085 0,086 0,084 0,078 0,075 Břevniště 0,098 0,100 0,098 0,090 0,095 Hamr n. J. 0,108 0,105 0,100 0,103 0,097 Dubnice 0,044 0,065 0,063 0,086 0,088 Noviny 0,064 0,074 0,066 0,061 0,065 Vyšetřovací úroveň 0,230 Hodnoty jsou bez odečtení pozadí. Pokud je v obci více monitorovacích bodů, je výsledná hodnota průměrem hodnot změřených v těchto bodech. * průměr hodnot v monitorovacích bodech č. 2 a 3 Komentář k tabulce č. P-2 vyšetřovací úroveň nebyla v roce 2015 překročena. Strana 45, celkem 92

46 Tabulka č. P-3 Vývoj objemové aktivity směsi dlouhodobých radionuklidů uran-radiové řady emitujících záření alfa ve vzduchu v obcích v okolí o. z. TÚU Obec Rok AVAL [mbq m -3 ] Stráž p. R.* 0,215 0,228 0,224 0,226 0,250 Útěchovice 0,228 0,256 0,296 0,243 0,207 Břevniště 0,220 0,208 0,202 0,217 0,228 Hamr n. J. 0,254 0,240 0,223 0,253 0,243 Dubnice 0,213 0,233 0,241 0,225 0,238 Noviny 0,222 0,218 0,200 0,231 0,222 Vyšetřovací úroveň 9,0 Hodnoty jsou bez odečtení pozadí. Pokud je v obci více monitorovacích bodů, je výsledná hodnota průměrem hodnot změřených v těchto bodech. * průměr hodnot v monitorovacích bodech č. 2 a 3 Komentář k tabulce č. P-3 vyšetřovací úroveň nebyla v roce 2015 překročena. Strana 46, celkem 92

47 Tabulka č. P-4 Vývoj koncentrace uranu v prašném spadu v obcích v okolí o. z. TÚU Obec Rok CS,U [mg m dnů -1 ] Stráž p. R.* 0,205 0,212 0,209 0,205 0,203 Útěchovice 0,208 0,200 0,236 0,200 0,213 Břevniště 0,200 0,207 0,325 0,200 0,205 Hamr n. J. 0,200 0,210 0,213 0,235 0,217 Dubnice 0,200 0,221 0,206 0,205 0,206 Noviny 0,212 0,241 0,215 0,203 0,202 Vyšetřovací úroveň 0,900 Hodnoty jsou bez odečtení pozadí. Pokud je v obci více monitorovacích bodů, je výsledná hodnota průměrem hodnot změřených v těchto bodech. * průměr hodnot v monitorovacích bodech č. 4, 5, 7 Komentář k tabulce č. P-4 vyšetřovací úroveň nebyla v roce 2015 překročena. Strana 47, celkem 92

48 Tabulka č. P-5 Vývoj aktivity 226 Ra v prašném spadu v obcích v okolí o. z. TÚU Obec Rok AS, 226 Ra [Bq m dnů -1 ] Stráž p. R.* 2,004 2,004 2,008 2,000 2,042 Útěchovice 2,462 2,000 2,000 2,000 2,083 Břevniště 2,111 2,000 2,000 2,000 2,000 Hamr n. J. 2,033 2,000 2,000 2,000 2,000 Dubnice 2,205 2,243 2,000 2,000 2,000 Noviny 2,000 2,000 2,052 2,000 2,000 Vyšetřovací úroveň 19,200 Hodnoty jsou bez odečtení pozadí. Pokud je v obci více monitorovacích bodů, je výsledná hodnota průměrem hodnot změřených v těchto bodech. * průměr hodnot v monitorovacích bodech č. 4, 5, 7 Komentář k tabulce č. P-5 vyšetřovací úroveň nebyla v roce 2015 překročena. Strana 48, celkem 92

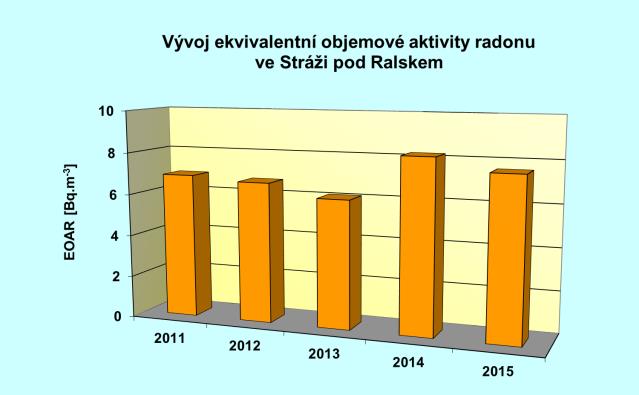

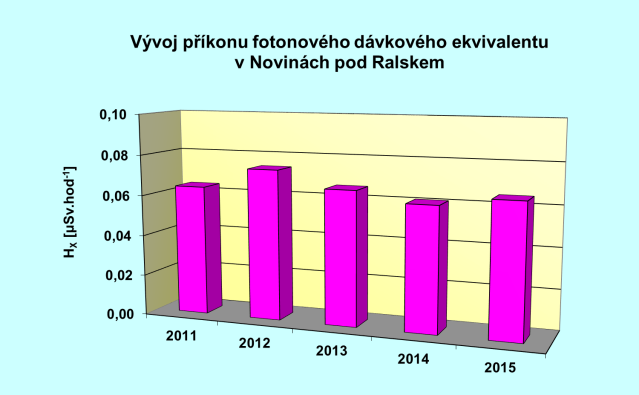

49 Vývoj radioaktivní kontaminace v obcích v okolí o. z. TÚU Strana 49, celkem 92

50 Strana 50, celkem 92

51 Strana 51, celkem 92

52 Příloha č. 2 - Srovnání průměrných ročních aktivit a koncentrací monitorovaných radionuklidů na výpustech do vod za posledních 5 let Tabulka č. P-6 Výpust do vod OKC-VS (Obtokový kanál do Ploučnice) Rok V [m 3 rok -1 ] CV,U [mg l -1 ] AV, 226 Ra [Bq l -1 ] ,018 0, ,021 0, ,026 0, ,027 0, ,025 0,097 Vyšetřovací úroveň 0,250 0,400 Komentář k tabulce č. P-6 vyšetřovací úrovně sledovaných parametrů nebyly v roce 2015 překročeny. Strana 52, celkem 92

53 Tabulka č. P-7 Výpust do vod SLKR-VS (Odparka do Ploučnice) Rok V [m 3 rok -1 ] CV,U [mg l -1 ] AV, 226 Ra [Bq l -1 ] ,010 0, ,010 0, ,010 0, ,010 0, ,010 0,040 Vyšetřovací úroveň 0,100 0,200 Komentář k tabulce č. P-7 vyšetřovací úrovně sledovaných parametrů nebyly v roce 2015 překročeny. Strana 53, celkem 92

54 Strana 54, celkem 92
